模电课程设计报告-- 正弦波方波三角波发生器宁波大红鹰学院《模拟电子技术》课程设计报告课题名称：正弦波方波三角波发生器分院：机械与电气工程学院教研室：电气工程及其自动化班级：姓名：学号：1121090249指导教师：二○一三年十二月1.设计任务“方波三角波正弦波发生器”项目任务一、设计目的1、熟悉电路的基本功能原理，学会用集成运算放大器组成方波、三角波及正弦波发生器；2、学习方波、三角波、正弦波发生器的设计方法和设计流程；3、掌握方波、三角波、正弦波发生器的调试与测量方法。
4、能正确焊装、检测、调试电路。
二、设计任务1、课题名称：方波三角波正弦波发生器2、元器件选择范围：（1）集成电路：LM358、NE555等；（2）稳压二极管：5.1V或6.2V；（3）电阻：E24系列，碳膜电阻，1/4W，精度5%，阻值范围10Ω-1MΩ。
（4）电容：E6（100pF—1000uF）,电解电容耐压25V、35V、50V。
（5）电位器：10K、50K、100K、500K。
三、设计要求1、电源电压：±12V；2、输出信号波形为对称方波、三角波和正弦波；3、输出信号频率（根据指标分配安排）；4、输出信号幅度（根据指标分配安排）；5、拓展要求：产生锯齿波。
2.硬件设计这是设计仿真时所用的电路，能够基本符合设计的要求。
基本构思思路是，一个由正弦波电路、方波电路、三角波电路和放大电路组成的电路。
由于实际焊接测试时方波严重失真，对电路有所整改，如图所示。
1．元器件列表模拟所用元器件符号实际所用元器件符号LM358D U1A LM358D U1ALM358D U2A LM358D U2ALM358D U3A LM358D U3ALM358D U4A LM358D U4A1N4148 D1 1N4148 D1 1N4148 D2 1N4148 D2 ZPD3.3 D3 ZPD3.3 D3 ZPD3.3 D5 ZPD3.3 D56.9KΩR1 3KΩ+3.9KΩR16.9KΩR2 3KΩ+3.9KΩR210KΩR3 10KΩR3 电位器50KΩR5 电位器50KΩR5 1KΩR6 1KΩR62.4KΩR7 3KΩR71KΩR8 1KΩR8 电位器10KΩR9 电位器10KΩR9 20KΩR10 20KΩR10 1KΩR11 1KΩR11 3KΩR12 1.6KΩR12 1KΩR13 1KΩR13 10KΩR14 10KΩR14 47nF C1 47nF C1 47nF C2 47nF C2 1uF C3 1uF C3正弦波发生电路的工作原理产生正弦振荡的条件: 正弦波产生电路的目的就是使电路产生一定频率和幅度的正弦波，我们一般在放大电路中引入正反馈，并创造条件，使其产生稳定可靠的振荡。
模拟电子技术课程设计题目题目一： 函数发生器设计任务和要求：1．能输出频率f ＝100 Hz ～1kHz 、1kHz ～10 kHz 两档，并连续可调的正弦波、三角波和方波：正弦波：峰一峰值V P-P ≈2V ；三角波：V P-P ≈6V ；方波：V P-P ≈12V 。
2． 能输出频率f ＝50Hz ～4kHz 并连续可调的锯齿波和矩形波：锯齿波：V P-P ≈4V ，负斜率连续可调。
矩形波：V P-P ≈12V ，占空比为50％～90％并连续可调。
3．设计压控振荡器控制电压范围1~10V ；振荡频率范围：f ＝500Hz ～5kHz ；测量输入电压与频率的关系，做出曲线。
设计提示：根据设计指标，先产生方波—三角波，再将三角波变换成正弦波。
在方波—三角波的基础上，进行锯齿波、矩形波和压控振荡器的设计。
题目二：低频信号发生及处理系统设计任务和要求：1) 用运算放大器为主要元件设计一个低频信号发生及处理电路。
2) 正弦信号发生单元的输出信号频率为500Hz ±10Hz ，输出电压有效值为20mV 。
3) 将20mV 的正弦信号变换为±20mV 的差模信号。
4) 将±20mV 的差模信号放大为10V 的单端输出的正弦信号。
5) 将10V 正弦信号变换为0~50mV 的矩形波信号，占空比q 在10%~90%范围内连续可调。
6) 将矩形波信号做比例积分运算，比例系数=10，积分时间常数=0.1设计提示：1）可采用电压跟随器及反相比例电路实现单端信号到差模信号的变换。
2）可参考仪用放大器的设计，将±20mV 的差模信号放大为10V 的单端输出的正弦信号。
3）将10V 正弦信号变换为0~50mV 的矩形波信号时可考虑用信号衰减及电平移动2个环节分步实现。
题目三 ：设计实现晶体管β值筛选器设计任务和要求：1．对PNP 和NPN 都适用。
2．当时输出<200Hz 的矩形波；当200<β300200<β<时输出>1000Hz 矩形波；当300>β时指示灯亮。

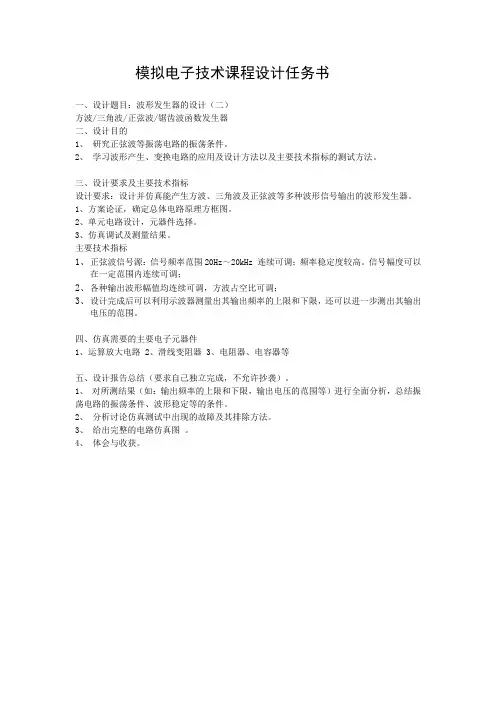

模拟电子技术课程设计任务书一、设计题目：波形发生器的设计（二）方波/三角波/正弦波/锯齿波函数发生器二、设计目的1、研究正弦波等振荡电路的振荡条件。
2、学习波形产生、变换电路的应用及设计方法以及主要技术指标的测试方法。
三、设计要求及主要技术指标设计要求：设计并仿真能产生方波、三角波及正弦波等多种波形信号输出的波形发生器。
1、方案论证，确定总体电路原理方框图。
2、单元电路设计，元器件选择。
3、仿真调试及测量结果。
主要技术指标1、正弦波信号源：信号频率范围20Hz～20kHz 连续可调；频率稳定度较高。
信号幅度可以在一定范围内连续可调；2、各种输出波形幅值均连续可调，方波占空比可调；3、设计完成后可以利用示波器测量出其输出频率的上限和下限，还可以进一步测出其输出电压的范围。
四、仿真需要的主要电子元器件1、运算放大电路2、滑线变阻器3、电阻器、电容器等五、设计报告总结（要求自己独立完成，不允许抄袭）。
1、对所测结果（如：输出频率的上限和下限，输出电压的范围等）进行全面分析，总结振荡电路的振荡条件、波形稳定等的条件。
2、分析讨论仿真测试中出现的故障及其排除方法。
3、给出完整的电路仿真图。
4、体会与收获。
1．正弦波输出电路2，方波输出电路，在正弦波的基础上通过LM339AD比较器稳定输出方波，可通过R15小幅调节占空比，但方波幅值不可调。
R15调节范围0/100~~2/100，占空比约为0/100~~50/100之间，通过正弦波发生器中的R13可大幅度调节占空比。
3．三角波和锯齿波发生器通过LM741CN运放，且由R18和C3组成积分电路，在方波基础上输出三角波，通过调节方波占空比可以产生锯齿波，当方波占空比为50/100时，输出三波。
4．三种波形的综合输出一．正弦波输出波形当每个变阻器的阻值为50/100时输出波形二，方波发生器、改变占空比输出波形三．三角波输出波形改变方波占空比输出锯齿波三种波形同时输出、总结：正弦波，三角波，方波频率，连续可调，范围大约在331HZ~23KHZ。
湖北民族学院课程设计报告课程设计题目课程：电子线路课程设计专业：班级：学号：学生姓名：指导教师：2014年 6 月20 日信息工程学院课程设计任务书2014年6月20日信息工程学院课程设计成绩评定表摘要函数信号发生器是一种能够产生多种波形，如方波、三角波、正弦波的电路。
函数发生器在电路实验和设备检测中具有十分广泛的用途。
通过对函数波形发生器的原理以及构成分析，可设计一个能变换出方波、三角波、正弦波、方波的函数波形发生器。
该系统通过介绍一种电路的连接，实现函数发生器的基本功能。
将其接入电源，并通过在示波器上观察波形及数据，得到结果。
其中电压比较器实现方波的输出，又连接积分器得到三角波，并通过三角波-正弦波转换电路看到正弦波，得到想要的信号。
该系统利用了Protues电路仿真软件进行电路图的绘制以及仿真。
Protues软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。
凭借Protues，可以立即创建具有完整组件库的电路图，并让设计者实现相应的技术指标。
本课题采用集成芯片ICL8038制作方波-三角波-正弦波函数发生器的设计方法，经过protues仿真得出了方波、三角波、正弦波、方波-正弦波转换及三角波-正弦波转换的波形图。
关键词：电源，波形，比较器，积分器，转换电路，低通滤波，Protues目录1引言-------------------------------------------------------------- 51.1课程设计任务------------------------------------------------- 51.2课程设计的目的----------------------------------------------- 51.3课程设计要求------------------------------------------------ 52 任务提出与方案论证------------------------------------------------ 62.1函数发生器的概述--------------------------------------------- 62.2方案论证 --------------------------------------------------- 63 总体设计---------------------------------------------------------- 83.1总电路图----------------------------------------------------- 83.2 电路仿真与调试技术------------------------------------------ 94 详细设计及仿真--------------------------------------------------- 10 4.1 方波发生电路的工作原理与运放741工作原理-------------------- 10 4.2方波—三角波产生电路的工作原理------------------------------ 104.3三角波—正弦波转换电路的工作原理---------------------------- 114.4整体仿真效果图---------------------------------------------- 135 总结------------------------------------------------------------- 14 参考文献----------------------------------------------------------- 151引言现在世界中电子技术和电子产品的应用越加广泛，人们对电子技术的要求也越来越高。
目录1 课程设计的目的与作用 (1)2 设计任务及所用multisim软件环境介绍 (1)2.1设计任务 (1)2.2所用multisim软件环境介绍 (1)2.2.1 Multistim 10简介 (1)2.2.2 Multistim 10主页面 (2)2.2.3 Multistim 10元器件库 (2)2.2.4 Multistim 10虚拟仪器 (3)2.2.5 Multistim 10分析工具 (3)3 电路模型的建立 (3)3.1原理分析 (3)3.2函数信号发生器各单元电路的设计 (5)3.2.1方波产生电路图 (5)3.2.2方波—三角波转换电路图 (5)3.2.3正弦波电路图 (6)3.2.4方波-三角波-正弦波函数发生器整体电路图 (6)4 理论分析及计算 (7)4.1方波发生电路 (7)4.2方波—三角波 (7)4.3正弦波 (7)5 仿真结果分析 (8)5.1仿真结果 (8)5.1.1方波、三角波产生电路的仿真波形如图所示 (8)5.1.2方波—三角波转换电路的仿真 (10)5.1.3三角波—正弦波转换电路仿真 (11)5.1.4方波—三角波—正弦波转换电路仿真 (12)5.2结果分析 (13)6 设计总结和体会 (133)7 参考文献 (144)I1 课程设计的目的与作用1．巩固和加深对电子电路基本知识的理解，提高综合运用本课程所学知识的能力。
2．培养根据课题需要选学参考书籍，查阅手册、图表和文献资料的自学能力。
通过独立思考，深入钻研有关问题，学会自己分析并解决问题的方法。
3．通过电路方案的分析、论证和比较，设计计算和选取元器件;初步掌握简单实用电路的分析方法和工程设计方法。
4．了解与课题有关的电子电路以及元器件的工程技术规范，能按设计任务书的要求，完成设计任务，编写设计说明书，正确地反映设计与实验的成果，正确地绘制电路图等。
5．培养严肃、认真的工作作风和科学态度2 设计任务及所用multisim软件环境介绍2.1 设计任务设计能产生方波、三角波、正弦波的函数信号发生器电路1）输出各种波形工作频率范围：10—100Hz,100—1KHz,1K—10KHz。
模拟电路课程设计报告课题名称：方波—三角波—正弦波函数发生器设计专业：电子信息工程班级：学号：学生姓名：指导教师：2010年6月12日一、设计目的： 掌握科研任务的调研方法，熟悉查阅文献资料，学习应用电子电路理论知识进行系统设计方案论证，掌握相关电路的设计和计算方法，完成具体电路的设计和相关计算。
完成对系统所用元器件的挑选和检测，完成电路的焊接组装，完成电路的单元调试。
掌握整机调试方法，掌握相关技术指标的测量方法，研究有关技术指标的调整技术。
二、设计要求： 掌握方波—三角波—正弦波函数发生器设计的设计方法与测试技术。
了解单片集成函数发生器8038的工作原理与应用，学会安装与调试由分离元件与集成电路组成的多级电子电路小系统。
三、课程设计所需要的元件三极管9013（4个） uA741（2个） 稳压管2DW231（6.2V 30mA 20mW ） 电阻：10k （1个） 20k （3个）2k （3个）2.7k （1个）6.8k （2个） 100k （1个） 8k （1个） 0.1k （1个） 电位器47k （2个） 电容：0.022uF （1个） 47uF （1个）470uF （2个）10uF （1个）0.1uF （1个）四、设计原理：1.图为方波和三角波发生器第一级A1组成迟滞电压比较器，输出电压U o1为对称的方波信号。
第二级A2组成积分器，输出电压Uo 为三角波信号。
设稳压值为U Z ，则比较器输出的高电平为+U Z ，低电平为-U Z 。
由图可得A1同相端的电压为：12o1o 1212R R u u u R R R R +=⋅+⋅++12Z o1212()R R U u R R R R =⋅±+⋅++Z 21mH U R R E =由于此电压比较器的 u - = 0，u+=0则可求得电压比较器翻转时的上门限电位为下门限电位为 门限宽度为 反相积分器的输出电压为当t=0时， 当t=t1时，方波和三角波的周期为方波和三角波的频率为方波和三角波的输出波形为：Z 21mL U R R E -=mLmH m E E E -=∆Z 212U RR =mL0Z 14o )d (1)(E t nU C R t u t+--=⎰Z21mLo)0(U R R Eu -==1o 1mH Z 2()R u t E U R ==Z 11Z 412nU R t U R C R =⋅-⋅21411222nR CR R t T ⋅==14124T 1CR R nR f ==2. 图为三角波---正弦波转换电路差分放大器具有工作点稳定，输入阻抗高，抗干扰能力较强等优点。
模拟电⼦技术课程设计报告（正弦波、⽅波—三⾓波波形发⽣器）模拟电⼦技术课程设计报告设计题⽬：正弦波、⽅波—三⾓波波形发⽣器专业班级学号学⽣姓名同组成员指导教师设计时间教师评分⽬录1、概述 (3)1.1、⽬的 (3)1.2、课程设计的组成部分 (3)2、正弦波、⽅波、三⾓波设计的内容 (3)3、总结 (4)3.1、课程设计进⾏过程及步骤 (4)3.2、所遇到的问题及是怎样解决这些问题的 (10)3.3、体会收获及建议 (10)3.4、参考资料 (10)4、教师评语 (11)5、成绩 (11)1、概述1.1、⽬的课程设计的⽬的在于巩固和加强电⼦技术理论学习，促进其⼯程应⽤，着重于提⾼学⽣的电⼦技术实践技能，培养学⽣综合运⽤所学知识分析问题和解决问题的能⼒，了解开展科学实践的程序和基本⽅法，并逐步形成严肃、认真、⼀丝不苟、实事求是的科学作风和⼀定的⽣产观、经济观和全局观。
1.2、课程设计的组成部分（1）、RC正弦波振荡电路（2）、⽅波—三⾓波产⽣电路2、正弦波、⽅波—三⾓波设计的内容（1）、RC正弦波振荡电路设计⼀个RC正弦波振荡电路，其正弦波输出为：a.振荡频率: 1592 Hzb.振荡频率测量值与理论值的相对误差<+5%c.振幅基本稳定d.振荡波形对称，⽆明显⾮线性失真（2）、⽅波—三⾓波产⽣电路设计⼀个⽤集成运算放⼤器构成的⽅波—三⾓波产⽣电路。
指标要求如下：⽅波 a.重复频率：4.35*103 Hzb.相对误差<+5%c.脉冲幅度 +（6--8）V三⾓波 a.重复频率：4.35*103 Hzb.相对误差<+5%c.幅度：6—8V3、总结3.1、课程设计进⾏过程及步骤1、正弦波实验参考电路如图（1）、根据已知条件和设计要求，计算和确定元件参数。
并在实验电路板上搭接电路，检查⽆误后接通电源，进⾏调试。
（2）、调节反馈电阻R4，使电路起振且波形失真最⼩，并观察电阻R4的变化对输出波形V o的影响。
物理与电子工程学院《模拟电路》课程设计题目:用集成运放组成的正弦波、方波、三角波产生电路专业电子信息工程专业班级14级电信1班学号1430140227学生姓名邓清凤指导教师黄川完成日期：2015 年12 月目录1 设计任务与要求 (3)2 设计方案 (3)3设计原理分析 (5)4实验设备与器件 (8)4.1元器件的引脚及其个数 (8)4.2其它器件与设备 (8)5实验内容 (9)5.1 RC正弦波振荡器 (9)5.2方波发生器 (11)5.3三角波发生器 (13)6 总结思考 (14)7 参考文献 (15)用集成运放组成的正弦波、方波、三角波产生电路姓名：邓清凤电子信息工程专业[摘要]本设计是用12V直流电源提供一个输入信号，函数信号发生器一般是指自动产生正弦波、方波、三角波的电压波形的电路或仪器。
电路形式可采用由运放及分立元件构成：也可以采用单片机集成函数发生器。
根据用途不同，有产生三种或多种波形的函数发生器，本课题采用UA741芯片搭建电路来实现方波、三角波、正弦波的电路。
[关键词]直流稳压电源12V UA741集成芯片波形函数信号发生器1 设计任务与要求（1）并且在proteus中仿真出来在同一个示波器中展示正弦波、方波、三角波。
（2）在面包板上搭建电路，并完成电路的测试。
（3）撰写课程设计报告。
（4）答辩、并提交课程设计报告书2 设计方案方案一：采用UA741芯片用集成运放组成的正弦波、方波、三角波产生电路优点：分立元件结构简单，可用常用分立元器件，容易实现，技术成熟，完全能够达到技术参数的要求，造价成本低。
缺点：设计、调试难度太大，周期太长，精确度不是太高。
图1 集成运放组成的正弦波、方波、三角波产生电路方案二：用8038制作的多波形信号发生器优点：具有在发生温度变化时产生低的频率漂移，最大不超过50ppm／℃；具有正弦波、三角波和方波等多种函数信号输出；正弦波输出具有低于1％的失真度；三角波输出具有0．1％高线性度；具有0．001Hz～1MHz的频率输出范围；工作变化周期宽，2％～98％之间任意可调；高的电平输出范围，从TTL电平至28V；易于使用，只需要很少的外部条件缺点：成本较高。
课程设计说明书欧阳歌谷（2021.02.01）课程设计名称：模拟电子技术课程设计题目：方波-三角波-正弦波波函数转换器的设计学院名称：信息工程学院专业：电子信息科学与技术班级：100431学号：10043102 姓名：评分：教师：20 12 年 4 月 3 日模拟电子技术课程设计任务书20 11 －20 12年第二学期第一周至第二周摘要信号发生器是一种常用的信号源，广泛地应用于电子电路、自动控制系统和教学实验等领域。
常用超低频信号发生器的输出只有几个固定的波形，不能更改。
本设计将介绍由集成运算放大器组成的方波-----三角波----正弦波函数发生器的设计方法，了解多功能集成电路函数信号发生器的功能及特点，进一步掌握波形参数的测试方法。
制作这种低函数信号发生器成本较低，适合学生学习电子技术测量使用。
制作时只需要个别的外部元件就能产生从1—10HZ，10—100HZ的低失真正弦波、三角波、矩形波等脉冲信号。
输出波形的频率和占空比还可以由电流或电阻控制。
其中比较器与积分电路和反馈网络（含有电容元器件）组成振荡器，其中比较器产生的方波通过积分电路变换成了三角波，电容的充，放电时间决定了三角波的频率。
最后利用差分放大器传输特性曲线的非线性特点将三角波转换成正弦波。
通过介绍一种电路的连接，实现函数发生器的基本功能。
将其接入电源，并通过在显示器上观察波形及数据，得到结果。
电压比较器实现方波的输出，又连接积分器得到三角波，并通过三角波-正弦波转换电路看到正弦波，得到想要的信号。
NI Multisim 软件结合了直观的捕捉和功能强大的仿真，能过快速、轻松、高效地对电路进行设计和验证。
凭借NI Multisim ，你可以立即创建具有完整组件库的电路图，并利用0工业标准SPICE模拟器模仿电路行为。
本设计就是利用Multisim软件进行电路图的绘制并进行仿真。
关键词：KIA324P、电源、波形、比较器、积分器、转换器电路、Multisim、网络、函数发生器的设计目录第一章设计任务1.1设计任务1.2设计要求第二章函数转换器的系统组成2.1原理框图2.2原理分析2.3放大器功能及管脚图第三章系统中各模块设计3.1方波-三角波3.2三角波-正弦波转换电路第四章电路调试4.1安装方波——三角波产生电路4.2调试方波——三角波产生电路4.2调试方波——三角波产生电路第五章系统调试5.1调试工具5.2调试结果六结论及心得体会七参考文献附表：1元器件清单2电路图3仿真图一、设计任务1.1 任务设计制作一个产生方波-三角波-正弦波波函数转换器1.2 要求①输出波形频率范围为0.02Hz~20kHz且连续可调；②正弦波幅值为±2V；③方波幅值为2V；④三角波峰-峰值为2V，占空比可调。
课程设计一方波-三角波-正弦波函数信号发生器目录1函数发生器的总方案及原理框图.....................................(1)1.1电路设计原理框图 (1)1.2电路设计方案设计 (1)2设计的目的及任务 (2)2.1课程设计的目的 (2)2.2课程设计的任务与要求 (2)2.3课程设计的技术指标 (2)3各部分电路设计 (3)3.1方波发生电路的工作原理 (3)3.2方波一-三角波转换电路的工作原理 (3)3.3三角波一-正弦波转换电路的工作原理 (6)3・4电路的参数选择及计算 (8)3.5总电路图 (10)4电路仿真 (11)4.1方波一-三角波发牛电路的仿真 (11)4.2三角波一-正弦波转换电路的仿真 (12)5电路的安装与调试 (13)5.1方波---三角波发生电路的安装与调试 (13)5.2三角波---正弦波转换电路的安装与调试 (13)5.3总电路的安装与调试 (13)5.4电路安装与调试中遇到的问题及分析解决方法 (13)6电路的实验结果 (14)6.1方波-一三角波发生电路的实验结果 (14)6.2三角波---正弦波转换电路的实验结果 (14)6.3实测电路波形、误差分析及改进方法 (15)7实验总结 (17)8仪器仪表明细清单 (18)9参考文献 (19)1.函数发生器总方案及原理框图1.1原理框图1.2函数发生器的总方案函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。
根据用途不同，有产牛三种或多种波形的函数发牛器，使用的器件可以是分立器件如低频信号函数发生器S101全部采用晶体管，也可以采用集成电路如单片函数发生器模块8038 o为进一步掌握电路的基本理论及实验调试技术，本课题采用由集成运算放大器与晶体管差分放大器共同组成的方波一三角波一正弦波函数发生器的设计方法。
产牛正弦波、方波、三角波的方案有多种，如首先产生正弦波，然后通过整形电路将正弦波变换成方波，再由积分电路将方波变成三角波；也可以首先产生三角波一方波，再将三角波变成正弦波或将方波变成正弦波等等。
模拟电子技术课程设计报告设计题目：正弦波、方波—三角波波形发生器专业班级学号学生姓名同组成员指导教师设计时间教师评分目录1、概述......．...．．..．．．....．．．..．.....．..．． (3)1.1、目的..．．........．．．.．．...．.．....．.．．.．............．31.2、课程设计的组成部分...．..．.....．．...．......．．.．.． (3)2、正弦波、方波、三角波设计的内容.．．..．..．.....．３3、总结....．...．...........．....．.．.......．.. (4)３.1、课程设计进行过程及步骤．．......．....．.．..．........．..４3．２、所遇到的问题及是怎样解决这些问题的．．.．．.．..．....．．..1０3.3、体会收获及建议...．.....．.......．..．．..........．. (1)３．4、参考资料..．.．．.．..．....．.．．..．.．.．................．.104、教师评语..．.．.．....．.．..．..．......．....．．．.．.115、成绩.................．..．........．.．．..．.．．．.11１、概述1.1、目的课程设计的目的在于巩固和加强电子技术理论学习，促进其工程应用，着重于提高学生的电子技术实践技能,培养学生综合运用所学知识分析问题和解决问题的能力,了解开展科学实践的程序和基本方法，并逐步形成严肃、认真、一丝不苟、实事求是的科学作风和一定的生产观、经济观和全局观。
１.2、课程设计的组成部分(1)、ＲC正弦波振荡电路（2)、方波—三角波产生电路２、正弦波、方波—三角波设计的内容(1）、ＲC正弦波振荡电路设计一个RC正弦波振荡电路,其正弦波输出为：a.振荡频率: 15９２ Hｚｂ.振荡频率测量值与理论值的相对误差<+5%ｃ．振幅基本稳定ｄ.振荡波形对称,无明显非线性失真(２）、方波—三角波产生电路设计一个用集成运算放大器构成的方波—三角波产生电路。
模拟电子课程设计报告题目：________函数发生器设计_____ 学生姓名：_________王鹏______________ 学号：_________20120230720_______ 自然班：________T1223-7___________ 专业：______自动化（电动车辆工程）__指导老师：_______蒋伟荣______________2014 年6 月一、课题意义（1）通过模拟电子技术的课程设计，让我们对模拟电子电路有更加深入的认识和了解。
（2）以做课程设计来激发学生对模拟电子技术的兴趣，从而为后期的学习提供更大的动力。
（3）以课设的形式让学生对一学期所学习的模拟电子知识进行归纳总结，学以致用。
（4）通过设计函数发生器，我们对模拟电子技术中的积分电路、微分电路以及差分电路原理有更加详细的理解。
（5）通过课程设计培养学生的动手能力。
（6）强化学生的创新能力，以及在学习生活中学会独立的解决问题的能力。
二、函数发生器设计课题要求（1）输出波行：正弦波、方波和三角波..（2）输出频率：300HZ--10KHZ可调（3）输出幅值：30mv-3v可调三、课题方案设计和比较在本次模拟电子课程设计方案设计选择中，我所选择的是方案是通过直流稳压电源（+5V，—5V或者+12V，—12V），通过一个LM324的运放元件的管脚1、2、3形成一个产生正弦波的发生器，而LM324元件的管脚5、6、7形成一个产生方波的发生器，LM324元件的管脚8、9、10形成一个产生三角波的发生器，最后三个函数发生器共用同一个直流稳压电源的接入管脚4、11，其共同连接起来形成一个能够产生正弦波——方波——三角波的函数发生器，函数发生器设计课设要求的电压输出可调幅值30mv-3v，可调频率范围为300HZ--10KHZ则是通过调节所设计的电路中的电位器来实现这一要求的，其实际原理也就是改变接入电路中电阻值的大小来改变输出电压的幅值和频率的。
宁波大红鹰学院《模拟电子技术》课程设计报告课题名称：方波三角波正弦波发生器分院：机械与电气工程学院教研室：电气工程及其自动化班级：姓名：学号：惺惺惜惺指导教师：惺惺惜惺惺二○一三年十二月方波三角波正弦波发生器一、设计任务1、熟悉电路的基本功能原理，学会用集成运算放大器组成方波、三角波及正弦波发生器；2、学习方波、三角波、正弦波发生器的设计方法和设计流程；3、掌握方波、三角波、正弦波发生器的调试与测量方法。
4、能正确焊装、检测、调试电路。
二、硬件设计1、元器件选择（1）集成电路： LM358D；（2）稳压二极管： 6.2V；（3）电阻：E24系列，碳膜电阻，1/4W，精度5%51 KΩ、10KΩ、400 KΩ。
（4）电容：电解电容0.33uf、10uf。
（5）电位器：10K、50K。
（6）二极管：IN4148。
2、发生原理方波、三角波、正弦波、信号发生器的原理框图首先由LM358D组成的振荡器产生正弦波，然后由过零比较器将正弦波转化为方波波，最后用积分电路将方波转化为三角波。
此电路具有良好的正弦波和方波信号。
但经过积分器电路产生的同步三角波信号，存在难度。
原因是积分器电路的积分时间常数是不变的，而随着方波信号频率的改变，积分电路输出的三角波幅度同时改变。
若要保持三角波幅度不变，需同时改变积分时间常数的大小。
3、正弦波发生电路电路中RC串、并联电路构成正反馈支路，同时兼做选频网络，R1、R3、R5及二极管等元件构成反馈和稳幅环节。
调节电位器R5，可以改变负反馈深度，满足振荡的振幅条件和改善波形。
利用两个反向并联二极管VD1、VD2正向电阻的非线性特性来实现稳幅。
VD1、VD2采用硅管（温度稳定性好），且要求特性匹配，才能保证输出波形正、负半周对称。
R3的接入是为了削弱二极管非线性的影响，以改善波形失真。
注意：R1、R2、C1、C2构成RC串并联电路，故R1=R2，C1=C2。
电容C1,C2.电阻R4,R5是整个电路频率大小的关键电路的振荡频率fo=1/2πRC调整反馈电阻R5，使电路起振，且波形失真最小。
函数信号发生器的设计函数信号发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电压或仪器。
根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件（如视频信号函数发生器S101全部采用晶体管），也可以采用集成电路（如单片函数发生器模块5G8038）。
为进一步掌握电路的基本理论及实验调试技术，本课题要求设计由集成运算放大器与晶体管差分放大器共同组成的方波-三角波-正弦波函数发生器。
一、设计任务书1．设计课题函数信号发生器设计。
2.主要技术指标1）输出波形：正弦波、方波、三角波等2）频率范围：1～１０Hz，１０～１００Ｈz3) 输出电压：方波U p-p=24V，三角波U p-p=6V，正弦波U>1V；4) 波形特征：方波t r<10s（1kHz，最大输出时），三角波失真系数THD<2%，正弦波失真系数THD<5%。
二、设计过程举例1.课题分析根据任务，函数信号发生器一般基本组成框图如图4.2.15所示。
图4.2.15 函数信号发生器框图2．方案论证（1）确立电路形式及元器件型号1）方波-三角波电路 图4.2.16所示为产生方波-三角波电路。
工作原理如下：若a 点短开，运算放大器A1与R 1、R 2及R 3、R P 1组成电压比较器，C 1为加速电容，可加速比较器的翻转。
图4.2.16 方波-三角波产生电路由图4.2.16分析可知比较器有两个门限电压CC th V RP R R U 1321+-= CC th V RP R R U 1322+=运放A2与R 4、R P 2、C 2及R 5组成反相积分器，其输入信号为方波U o1时，则输出积分器的电压为t U C RP R U o o d )(112242⎰+-= 当U o1=+V CC 时t C RP R U o 224CC 2)(V +-= 当U o1=-V EE 时t C RP R U o 224EE 2)(V += 可见积分器输入方波时，输出是一个上升速率与下降速率相等的三角波，其波形如图4.2.17所示。
题目2：设计方波－三角波－正弦波函数发生器。
(3组9人,或选作题目5)设计任务和要求①输出波形频率范围为10Hz~100Hz；②方波幅值为3V，占空比可调；课题方波-三角波-正弦波函数发生器的设计一、实验名称：方波，三角波发生器的设计。
二、实验目的：（1）学习方波、三角波发生器的设计方法。
（2）进一步培养安装与调试电路的能力。
三、实验仪器：10KΩ电阻五个，6.2KΩ电阻三个， 2.2KΩ电阻两个，22KΩ、5.1 KΩ、75 KΩ、36 KΩ、2 KΩ电阻各一个，324芯片一块，β值为五十附近的NPN型BJT管四个，电位器三个，0.47μF、220μF电容各两个，示波器、直流稳压电压源、信号源各一台。
四、实验要求：(1)已知条件：集成运放324一片，BJT管若干只(2)性能指标要求：频率范围：10Hz~1KHz；输出电压：方波VPP<24V，三角波VPP>3V，正弦波VPP>1V；五、实验原理。
方波、三角波发生器有电压比较器和基本积分器组成。
运算放大器A1与R1、R2、R3及R P1组成电压比较器；运算放大器A2与R4、R P2、C1及C2组成反向积分器，计较器与积分器首尾相连，形成闭环电路，构成能自动产生方波、三角波的发生器。
电路参数：(1)方波的幅度：U o1m=U z(2)三角波的幅度：U o2m=U z(3)方波三角波的频率：f=可改变三角波的幅度，但会影响方波、三角波的频率；调节电位调节电位器Rp1可改变方波、三角波的频率，但不会影响方波、三角波的幅度。
器Rp2六、具体设计思路1、方波-三角波发生器的基本电路图中A1与A2均采用CF324集成运算放大器，其中A1与R1、R2、R3及滑动变阻器组成电压比较器；A2与R4、C1、C2及滑动变阻器组成反相积分器，比较器与积分器首尾相连，形成闭环电路，调节R p1、R p2，使其能自动产生方波-三角波的发生器。
2、正弦波发生器的基本电路七、整体电路设计。
方波、三角波波形发生器课程设计方波、三角波发生器摘要在模拟电子技术当中，我们会见到各种类型的波形，除了常见的正弦波之外，还有别的各种非正弦波，这些类型各异的波形，广泛应用于模拟电子技术的各个领域。
在模拟电子电路中，各种非正弦波，如矩形波、三角波、锯齿波、阶梯波等，在各种驱动电路及信号处理电路中广泛应用。
波形发生器是一种常用的信号源，广泛的运用于电子电路、自动控制系统和教学实验等领域。
函数信号发生器在电路实验和设备检测中具有十分广泛的用途，通过对函数波形发生器的原理以及构成分析，可以设计一个能变换出三角波、方波的函数波形发生器。
本文利用LM324N产生一个可调频和调幅的方波信号，通过此信号来产生三角波。
电子电路设计、仿真与实践第 1 页目录1 设计题目 ............................................................... 2 2设计任务和要求 .........................................................2 3 整体电路设计 ........................................................... 2 4 仿真及仿真结果 ......................................................... 7 5 PCB板的绘制 ............................................................9 6 误差分析 .............................................................. 10 7总结 ..................................................................11 8 心得体会 (11)电子电路设计、仿真与实践第 2 页1 设计题目方波、三角波发生器2 设计任务和要求要求设计并用分立元件和集成运算放大器制作能产生方波和三角波波形的波形发生器。
课程设计任务书
学生姓名: 专业班级:
指导教师: 工作单位:
题目: 正弦波－三角波－方波函数发生器
初始条件:
具备模拟电子电路的理论知识; 具备模拟电路基本电路的设计能力; 具备模拟电路的基本调试手段; 自选相关电子器件; 能够使用实验室仪器调试。
要求完成的主要任务: ( 包括课程设计工作量及其技术要求, 以及说明书撰写等具体要求)
1、频率范围三段: 10～100Hz, 100 Hz～1KHz, 1 KHz～10 KHz;
2、正弦波Uopp≈3V, 三角波Uopp≈5V, 方波Uopp≈14V;
3、幅度连续可调, 线性失真小;
4、安装调试并完成符合学校要求的设计说明书
时间安排:
一周, 其中3天硬件设计, 2天硬件调试
指导教师签名: 年月日
系主任( 或责任教师) 签名: 年月日
目录
1.综述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 1.1信号发生器概论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1
1.2 Multisim简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2
1.3集成运放lm324简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3
2.方案设计与论证．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2.1方案一．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2.2方案二．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 2.3方案三．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5
3.单元电路设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6
3.1正弦波发生电路的工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 3.2正弦波变换成方波的工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8 3.3方波变换成三角波的工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 3.4正负12V直流稳压电源的设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．10
4.电路仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12
4.1总波形发生电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12
4.2正弦波仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13
4.3方波仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 4.2三角波仿真．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14
5.实物制作与调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15
5.1焊接过程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15
5.2实物图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15
5.3调试波形．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18
6.数据记录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19
7.课设总结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20
8.参考书目．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21
9.附录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22本科生课程设计成绩评定表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24
1.综述
1.1信号发生器概论
在人们认识自然、改造自然的过程中, 经常需要对各种各样的电子信号进行测量, 因而如何根据被测量电子信号的不同特征和测量要求, 灵活、快速的选用不同特征的信号源成了现代测量技术值得深入研究的课题。
信号源主要给被测电路提供所需要的已知信号(各种波形), 然后用其它仪表测量感兴趣的参数。
可见信号源在各种实验应用和实验测试处理中, 它不是测量仪器, 而是根据使用者的要求, 作为激励源, 仿真各种测试信号, 提供给被测电路, 以满足测量或各种实际需要。
波形发生器就是信号源的一种, 能够给被测电路提供所需要的波形。
传统的波形发生器多采用模拟电子技术, 由分立元件或模拟集成电路构成, 其电路结构复杂, 不能根据实际需要灵活扩展。
随着微电子技术的发展, 运用单片机技术, 经过巧妙的软件设计和简易的硬件电路, 产生数字式的正弦波、方波、三角波、锯齿等幅值可调的信号。
与现有各类型波形发生器比较而言, 产生的数字信号干扰小, 输出稳定, 可靠性高, 特别是操作简单方便。
根据用途不同, 有产生三种或多种波形的波形发生器, 使用的器件能够是分立器件(如低频信号函数发生器S101全部采用晶体管), 也能够采用集成电路(如单片函数发生器模块8038)。
信号发生器又称信号源或振荡器, 在生产实践和科技领域中有着广泛的应用。
各种波形曲线均能够用三角函数方程式来表示。
能够
产生多种波形, 如三角波、锯齿波、矩形波( 含方波) 、正弦波的电路被称为函数信号发生器。
它用于产生被测电路所需特定参数的电测试信号。
在测试、研究或调整电子电路及设备时, 为测定电路的一些电参量, 如测量频率响应、噪声系数, 为电压表定度等, 都要求提供符合所定技术条件的电信号, 以模拟在实际工作中使用的待测设备的激励信号。
当要求进行系统的稳态特性测量时, 需使用振幅、频率已知的正弦信号源。
当测试系统的瞬态特性时, 又需使用前沿时间、脉冲宽度和重复周期已知的矩形脉冲源。
而且要求信号源输出信号的参数, 如频率、波形、输出电压或功率等, 能在一定范围内进行精确调整, 有很好的稳定性, 有输出指示。
信号源能够根据输出波形的不同, 划分为正弦波信号发生器、矩形脉冲信号发生器、函数信号发生器和随机信号发生器等四大类。
正弦信号是使用最广泛的测试信号。
现在,我们经过对函数信号发生器的原理以及构成设计一个能变换出正弦波、方波、三角波的简易发生器。
众所周知, 制作函数发生器的电路有很多种。
本次设计先经过RC 正弦波振荡电路产生正弦波, 这是一种频率可调的移相式正弦波发生器电路, 其频率稳定一般为实验所确定, 然后能够经过改变电容值来改变再经过电压比较器产生方波, 最后经过积分电路形成三角波。
此电路具有良好的正弦波和方波信号。
它的制作成本不高, 路简单, 使用方便, 有效的节省了人力, 物力资源。
