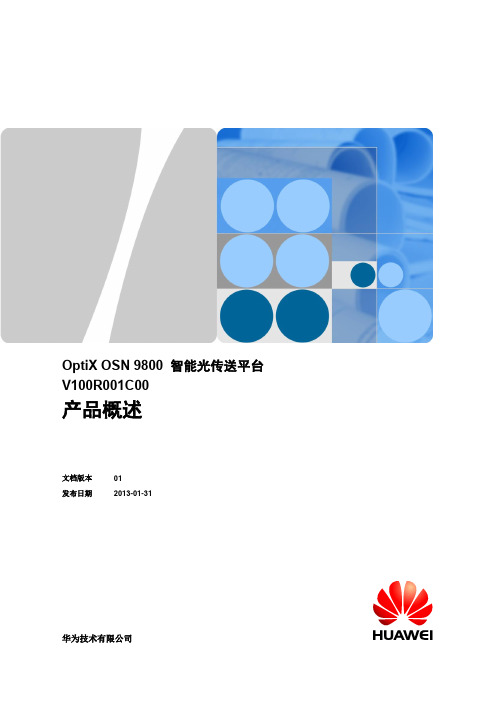

OptiX OSN 9800 智能光传送平台 V100R001C00产品概述文档版本 01发布日期2013-01-31华为技术有限公司版权所有© 华为技术有限公司2013。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务邮箱：support@客户服务电话：4008302118目录1 介绍 (1)1.1 产品亮点和规格 (1)1.1.1 产品亮点 (1)1.1.2 产品规格 (2)1.2 产品组网 (4)1.3 产品特性 (6)1.3.1 线路速率 (6)1.3.2 OTN应用 (7)1.3.3 ROADM应用 (7)1.3.4 OTN + ROADM应用 (8)1.3.5 冗余和保护 (8)1.3.6 自动光功率管理 (10)1.3.7 同步 (11)1.3.8 ASON特性 (11)1.4 接入业务的类型 (13)2 产品架构 (16)2.1 系统架构 (16)2.2 硬件结构 (18)2.2.1 机柜 (18)2.2.2 OptiX OSN 9800 U64子架 (21)2.2.3 OptiX OSN 9800 U32子架 (25)2.2.4 OptiX OSN 9800 P18子架 (28)2.2.5 单板 (31)2.2.6 可插拔光模块 (38)3 网络管理 (39)4 操作与维护 (41)5 节能和环境保护 (43)5.1 节能 (43)5.1.1 静态节能 (43)5.1.2 节能控制和监视 (43)5.2 环境保护 (43)6 缩略语 (45)1 介绍关于本章1.1 产品亮点和规格1.2 产品组网1.3 产品特性1.4 接入业务的类型1.1 产品亮点和规格1.1.1 产品亮点设备集成了超10 Tbit/s交叉容量、40 Gbit/s和100 Gbit/s高速线路、高可靠性、绿色易维等产品特点。

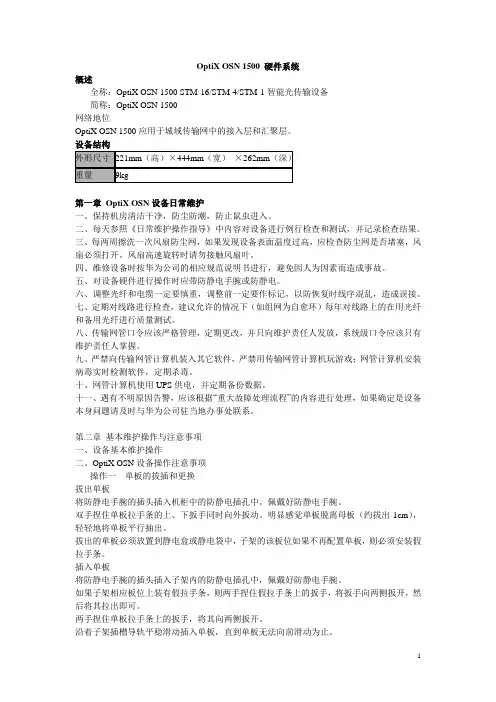

OptiX OSN 1500 硬件系统概述全称：OptiX OSN 1500 STM-16/STM-4/STM-1智能光传输设备简称：OptiX OSN 1500网络地位OptiX OSN 1500应用于城域传输网中的接入层和汇聚层。
设备结构外形尺寸221mm（高）×444mm（宽）×262mm（深）重量9kg第一章OptiX OSN设备日常维护一、保持机房清洁干净，防尘防潮，防止鼠虫进入。
二、每天参照《日常维护操作指导》中内容对设备进行例行检查和测试，并记录检查结果。
三、每两周擦洗一次风扇防尘网，如果发现设备表面温度过高，应检查防尘网是否堵塞，风扇必须打开。
风扇高速旋转时请勿接触风扇叶。
四、维修设备时按华为公司的相应规范说明书进行，避免因人为因素而造成事故。
五、对设备硬件进行操作时应带防静电手腕或防静电。
六、调整光纤和电缆一定要慎重，调整前一定要作标记，以防恢复时线序混乱，造成误接。
七、定期对线路进行检查，建议允许的情况下（如组网为自愈环）每年对线路上的在用光纤和备用光纤进行质量测试。
八、传输网管口令应该严格管理，定期更改，并只向维护责任人发放，系统级口令应该只有维护责任人掌握。
九、严禁向传输网管计算机装入其它软件，严禁用传输网管计算机玩游戏；网管计算机安装病毒实时检测软件，定期杀毒。
十、网管计算机使用UPS供电，并定期备份数据。
十一、遇有不明原因告警，应该根据“重大故障处理流程”的内容进行处理，如果确定是设备本身问题请及时与华为公司驻当地办事处联系。
第二章基本维护操作与注意事项一、设备基本维护操作二、OptiX OSN设备操作注意事项操作一单板的拔插和更换拔出单板将防静电手腕的插头插入机柜中的防静电插孔中。
佩戴好防静电手腕。
双手捏住单板拉手条的上、下扳手同时向外扳动。
明显感觉单板脱离母板（约拔出1cm），轻轻地将单板平行抽出。
拔出的单板必须放置到静电盒或静电袋中，子架的该板位如果不再配置单板，则必须安装假拉手条。
