第10章 三维数据可视化资料

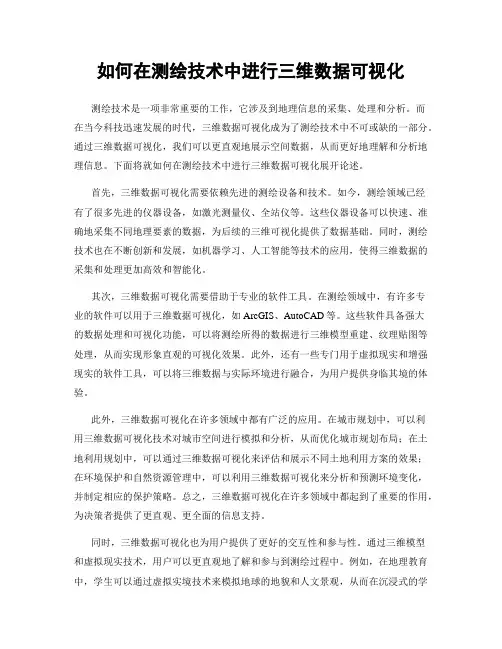

如何在测绘技术中进行三维数据可视化测绘技术是一项非常重要的工作，它涉及到地理信息的采集、处理和分析。

而在当今科技迅速发展的时代，三维数据可视化成为了测绘技术中不可或缺的一部分。

通过三维数据可视化，我们可以更直观地展示空间数据，从而更好地理解和分析地理信息。

下面将就如何在测绘技术中进行三维数据可视化展开论述。

首先，三维数据可视化需要依赖先进的测绘设备和技术。

如今，测绘领域已经有了很多先进的仪器设备，如激光测量仪、全站仪等。

这些仪器设备可以快速、准确地采集不同地理要素的数据，为后续的三维可视化提供了数据基础。

同时，测绘技术也在不断创新和发展，如机器学习、人工智能等技术的应用，使得三维数据的采集和处理更加高效和智能化。

其次，三维数据可视化需要借助于专业的软件工具。

在测绘领域中，有许多专业的软件可以用于三维数据可视化，如ArcGIS、AutoCAD等。

这些软件具备强大的数据处理和可视化功能，可以将测绘所得的数据进行三维模型重建、纹理贴图等处理，从而实现形象直观的可视化效果。

此外，还有一些专门用于虚拟现实和增强现实的软件工具，可以将三维数据与实际环境进行融合，为用户提供身临其境的体验。

此外，三维数据可视化在许多领域中都有广泛的应用。

在城市规划中，可以利用三维数据可视化技术对城市空间进行模拟和分析，从而优化城市规划布局；在土地利用规划中，可以通过三维数据可视化来评估和展示不同土地利用方案的效果；在环境保护和自然资源管理中，可以利用三维数据可视化来分析和预测环境变化，并制定相应的保护策略。

总之，三维数据可视化在许多领域中都起到了重要的作用，为决策者提供了更直观、更全面的信息支持。

同时，三维数据可视化也为用户提供了更好的交互性和参与性。

通过三维模型和虚拟现实技术，用户可以更直观地了解和参与到测绘过程中。

例如，在地理教育中，学生可以通过虚拟实境技术来模拟地球的地貌和人文景观，从而在沉浸式的学习环境中加深对地理知识的理解。

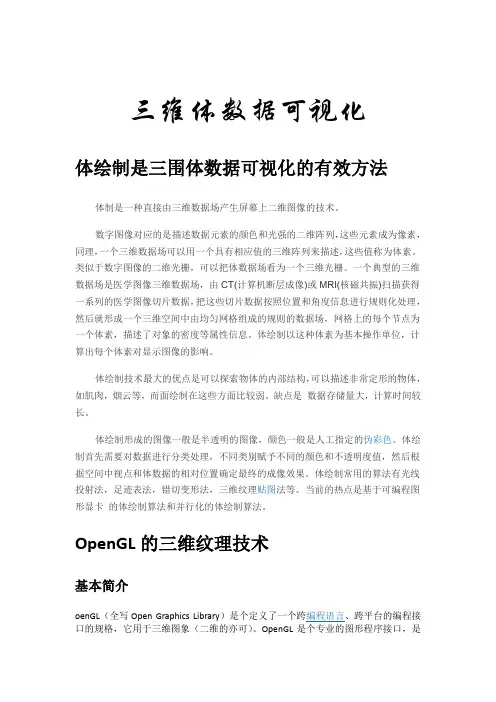

三维体数据可视化体绘制是三围体数据可视化的有效方法体制是一种直接由三维数据场产生屏幕上二维图像的技术。

数字图像对应的是描述数据元素的颜色和光强的二维阵列，这些元素成为像素，同理，一个三维数据场可以用一个具有相应值的三维阵列来描述，这些值称为体素。

类似于数字图像的二维光栅，可以把体数据场看为一个三维光栅。

一个典型的三维数据场是医学图像三维数据场，由CT(计算机断层成像)或MRI(核磁共振)扫描获得一系列的医学图像切片数据，把这些切片数据按照位置和角度信息进行规则化处理，然后就形成一个三维空间中由均匀网格组成的规则的数据场，网格上的每个节点为一个体素，描述了对象的密度等属性信息。

体绘制以这种体素为基本操作单位，计算出每个体素对显示图像的影响。

体绘制技术最大的优点是可以探索物体的内部结构，可以描述非常定形的物体，如肌肉，烟云等，而面绘制在这些方面比较弱。

缺点是数据存储量大，计算时间较长。

体绘制形成的图像一般是半透明的图像，颜色一般是人工指定的伪彩色。

体绘制首先需要对数据进行分类处理，不同类别赋予不同的颜色和不透明度值，然后根据空间中视点和体数据的相对位置确定最终的成像效果。

体绘制常用的算法有光线投射法，足迹表法，错切变形法，三维纹理贴图法等。

当前的热点是基于可编程图形显卡的体绘制算法和并行化的体绘制算法。

OpenGL的三维纹理技术基本简介oenGL（全写Open Graphics Library）是个定义了一个跨编程语言、跨平台的编程接口的规格，它用于三维图象（二维的亦可）。

OpenGL是个专业的图形程序接口，是一个功能强大，调用方便的底层图形库。

主要特点OpenGL是一个开放的三维图形软件包，它独立于窗口系统和操作系统，以它为基础开发的应用程序可以十分方便地在各种平台间移植；OpenGL可以与Visual C++紧密接口，便于实现机械手的有关计算和图形算法，可保证算法的正确性和可靠性；OpenGL使用简便，效率高。

1.三维可视化的目标与主要研究内容可视化（Visualization）技术是利用计算机图形学和图像处理技术，将数据转换成图形或图像在屏幕上显示出来，并进行交互处理的理论、方法和技术。

它涉及到计算机图形学、图像处理、计算机视觉、计算机辅助设计等多个领域，成为研究数据表示、数据处理、决策分析等一系列问题的综合技术。

在之前的十几年中，计算机图形学得到了长足的发展，使得三维建模技术逐步完善，通过计算机仿真能够再现三维世界中的物体，并且能够用三维形体来表示复杂的信息；同时，最近几年来并行计算技术与图形加速硬件的快速崛起，使得可视化技术也得到了质的飞跃。

一般讲的可视化，包括科学计算可视化和信息可视化。

前者大量运用在医学、地理、物理等领域（空间数据），比如虚拟样机系统对数字样机部件运行时的实时演示图像生成，就可以归为科学计算可视化的一种；后者则主要是信息系统、商业金融、网络等领域（非空间数据，或者多维数据）。

在我们的基于超算的三维可视化子系统中，所涉及的基本为科学计算可视化的范畴。

在我们基于超算的数字样机应用中，实际的物理模型是由样机来产生激光，并使激光在一个具有各种物理参数的场中的特定位置处聚焦。

因此，可视化模块就能将样机的虚拟模型、靶场物理属性的动态变化、激光打靶的动态仿真数据以即时动画的方式显示，使用户能够实时地观测到样机产生激光时的温度、动能的变化情况，也能即时看到激光在靶场中的射击效果以便调整激光喷射头的位置和角度。

此外，激光对环境介质的影响以及激光的的一些破坏性效果，也能通过精良的可视化技术来渲染这些基于物理及仿真数据的模型，使用户看到具有相当真实感的激光物理效果。

2.三维可视化技术相关领域国内外技术现状、发展趋势及国内现有工作基础2.1国际标准中图形软件到硬件的接口相关领域的研究者对三维可视化技术的研究已经历了一个很长的历程，而且形成了许多比较实用的可视化工具。

由于可视化需要图形应用程序与图形硬件驱动程序的数据交互，因此首先要考虑的是这两者之间的中间件，即用户需要一个向底层的驱动程序发送指令、回馈数据的中介，然后用户和中介之间的交互只需使用简单的API来定义各种相关参数。

空间数据三维可视化及三维分析空间数据的三维可视化及分析是指将空间数据（如地理、地球物理、气象、遥感等数据）转化为具有三维结构的图形，以便进行更深入的分析和理解。

本文将介绍三维可视化和分析的相关原理、技术和应用。

一、三维可视化的原理和技术三维可视化是指将空间数据通过计算机技术和图形学的方法转化为具有三维结构和深度感的图像。

其原理和技术主要包括以下几个方面：1.数据获取和预处理：空间数据的获取包括地理测量、遥感影像获取等，预处理则包括数据校正、投影转换、无效数据处理等。

这些步骤是获取高质量、准确的空间数据的基础。

2.空间数据模型：空间数据常使用的模型包括栅格模型和矢量模型，栅格模型是将地理空间数据划分为规则的栅格单元，矢量模型则是通过点、线、面等图元来表示地理空间对象。

栅格模型适用于连续数据，如遥感影像，矢量模型适用于离散、不规则数据，如地理要素。

3.三维数据呈现：三维数据的呈现主要通过图形渲染技术来实现，包括三维图元的建模和投影、光照和阴影效果的处理等。

同时，还可以应用贴图技术和纹理映射等技术实现真实感渲染，提升可视化效果。

4.交互和导航：通过交互技术和用户界面实现对三维模型的控制和导航。

用户可以通过鼠标、触控屏等方式对模型进行缩放、旋转、平移等操作，以获得更好的观察角度和空间感。

5.动态三维可视化：除了静态的三维图像，还可以通过时间维度来展示动态场景的演变过程，如气象变化、城市发展等。

通过动态可视化，可以更好地理解和分析空间数据的变化规律和趋势。

二、三维空间数据分析的应用三维空间数据分析是在三维可视化基础上，进一步对空间数据进行量化、模拟、预测等分析和推理。

以下是几个常见的应用案例：1.地震监测与预测：通过地震监测仪器获取的地震数据可以进行三维可视化，以便更好地理解地震带、地震发生的空间分布、震源深度等，进而对发生地震的原因和机制进行分析和预测。

2.3D城市规划与建模：借助三维可视化和分析技术，可以对城市的地形、建筑物、道路等进行建模和分析，为城市规划和土地利用提供支持。

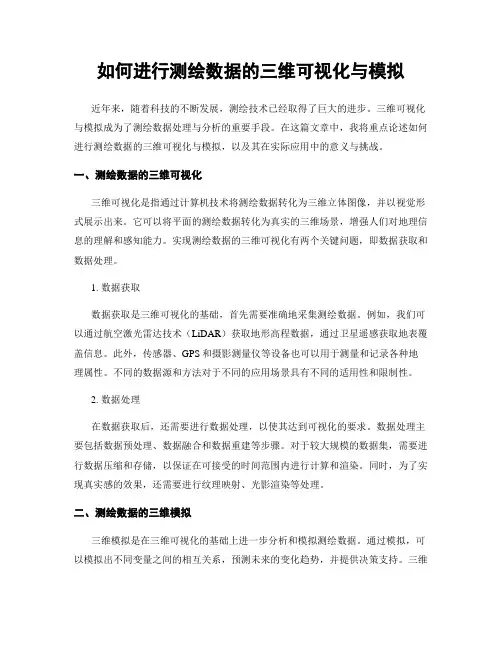

如何进行测绘数据的三维可视化与模拟近年来，随着科技的不断发展，测绘技术已经取得了巨大的进步。

三维可视化与模拟成为了测绘数据处理与分析的重要手段。

在这篇文章中，我将重点论述如何进行测绘数据的三维可视化与模拟，以及其在实际应用中的意义与挑战。

一、测绘数据的三维可视化三维可视化是指通过计算机技术将测绘数据转化为三维立体图像，并以视觉形式展示出来。

它可以将平面的测绘数据转化为真实的三维场景，增强人们对地理信息的理解和感知能力。

实现测绘数据的三维可视化有两个关键问题，即数据获取和数据处理。

1. 数据获取数据获取是三维可视化的基础，首先需要准确地采集测绘数据。

例如，我们可以通过航空激光雷达技术（LiDAR）获取地形高程数据，通过卫星遥感获取地表覆盖信息。

此外，传感器、GPS和摄影测量仪等设备也可以用于测量和记录各种地理属性。

不同的数据源和方法对于不同的应用场景具有不同的适用性和限制性。

2. 数据处理在数据获取后，还需要进行数据处理，以使其达到可视化的要求。

数据处理主要包括数据预处理、数据融合和数据重建等步骤。

对于较大规模的数据集，需要进行数据压缩和存储，以保证在可接受的时间范围内进行计算和渲染。

同时，为了实现真实感的效果，还需要进行纹理映射、光影渲染等处理。

二、测绘数据的三维模拟三维模拟是在三维可视化的基础上进一步分析和模拟测绘数据。

通过模拟，可以模拟出不同变量之间的相互关系，预测未来的变化趋势，并提供决策支持。

三维模拟有助于人们更好地理解测绘数据所蕴含的信息，并通过模拟实验进行数据验证和推演。

1. 数据分析在进行三维模拟之前，需要对测绘数据进行分析。

数据分析包括数据清洗、数据变换和数据挖掘等环节。

通过数据分析，可以发现数据中的潜在模式和规律，为后续的模拟提供参考和依据。

2. 模型构建在进行三维模拟之前，还需要构建相应的数学模型。

数学模型是对实际现象的抽象和描述，通过建立数学方程或算法来模拟和计算。

根据不同的需求和目标，可采用传统的物理模型、统计模型或人工智能模型。

三维数据可视化技术在测绘中的应用随着科技的不断发展，三维数据可视化技术在各个领域得到了广泛的应用，包括工业设计、医学影像等。

而在测绘领域中，三维数据可视化技术也发挥着重要的作用。

本文将探讨三维数据可视化技术在测绘中的应用，以及其对于测绘工作的价值。

一、三维数据可视化技术的基本概念三维数据可视化技术是指利用计算机技术将数据以三维的形式进行展示和呈现的一种技术手段。

它通过将数据中的各个维度转化为三维空间中的坐标轴，以此来显示和分析数据的特征和规律。

三维数据可视化技术能够更加直观地呈现数据，帮助人们更好地理解和分析数据。

二、三维数据可视化技术在测绘中的应用1. 地形测绘在地形测绘中，三维数据可视化技术可以将地形数据以三维模型的形式呈现出来。

通过地形模型，我们可以清晰地看到山脉、河流等地貌特征，帮助地质学家、地理学家等研究人员进行地质勘探和地理分析。

同时，对于城市规划和建筑设计等工作，三维数据可视化技术也能够提供重要的参考和决策支持。

2. 海洋测绘海洋测绘是指通过测量海洋地貌、水深等参数，绘制出海洋地图和相关的海洋信息。

三维数据可视化技术在海洋测绘中发挥着重要的作用。

通过将海洋数据以三维形式显示，我们可以更加清楚地了解海底地貌、海流等情况，帮助海洋科学家开展各种研究工作，如海洋生态保护、海底资源勘探等。

3. 空间测量在测量领域中，三维数据可视化技术可以将测量数据以三维模型的形式展示出来。

通过三维模型，我们可以直观地了解测量对象的形状、尺寸等信息，帮助进行空间测量和误差分析。

三维数据可视化技术提供了一种直观、高效的测量工具，极大地提高了测量的准确性和效率。

三、三维数据可视化技术在测绘中的意义1. 增强数据表达能力传统的二维数据呈现方式往往无法完整地表达数据的特征和规律。

而三维数据可视化技术通过增加一个维度，可以将数据的多个维度以直观的方式展示出来，使人们更好地理解和把握数据的含义。

通过三维数据可视化技术，我们能够从更多的维度去分析问题，为科学研究和工程应用提供有效的支持。

地理信息系统中的三维数据可视化技术研究与开发地理信息系统（GIS）通常是二维的，但是在许多领域，需要将三维GIS用于处理地理信息。

如何将三维GIS数据转化为可视化的图像？这是一个十分重要的问题，因为三维GIS可以很好地展示空间信息，便于地理分析和决策制定。

在三维GIS数据可视化的研究中，三维GIS数据数学模型是十分重要的一环。

三维GIS数据的数学模型是将实际地理实体结构和属性以几何形态的形式加以描述的一种数学方法。

常用的三维GIS数据模型有Solid模型、面片模型和TIN模型。

在三维GIS数据的可视化过程中，空间信息的表达必须与可视化方法结合起来，才能实现更好的展示效果。

可视化方法可分为计算机图形学、可视化技术和虚拟现实技术。

其中，计算机图形学为三维GIS数据可视化提供了一系列强大的工具，包括图形处理、三维显示和交互技术等。

而可视化技术则是以可视化为中心，从人的视觉感受和信息需求出发，采用一系列技术手段来表达和传达信息。

虚拟现实技术则是利用计算机生成虚拟环境，模拟现实环境并实现人机交互。

在当前的三维GIS数据可视化技术中，基础可视化技术以及其扩展技术都得到了十分重视。

比如，基础构图技术包括视图变换、透视投影等；而扩展技术则包括立体显示、动态漫游、虚拟现实技术等。

这些技术的应用可以使得三维GIS数据得到更好的展示效果，更好地满足用户的需求。

此外，三维GIS数据的可视化也离不开三维空间数据管理技术的支持。

三维空间数据管理技术是解决数据存储、访问、查询和管理等问题的技术，其主要目的是为了提高GIS系统的效率、可靠性和可维护性。

总之，三维GIS数据可视化技术的研究和开发是一个极具挑战性的领域。

只有通过不断地改进和创新，才能实现更好的展示效果，并为地理信息的处理和应用提供更好的支持。

3D模型数据分析与可视化一、概述3D模型数据分析与可视化是一项拥有广泛应用的技术，它将三维模型中的各项数据进行深入剖析，并将其以可视化的方式呈现出来。

3D模型数据分析与可视化技术的应用涉及到诸多领域，比如机械、建筑、汽车、医疗等等。

在这些领域中，3D模型数据分析与可视化不仅能够发挥出更大的效益，还能够帮助企业在市场竞争中获得更多的优势。

二、3D模型数据分析中的流程3D模型数据分析涵盖了许多监控手段，其中包括3D扫描仪、传感器、可视化软件等等。

其分析流程大体分为数据采集、数据处理、数据分析和数据可视化呈现。

1. 数据采集数据采集是3D模型数据分析的基础。

目前，市面上有很多种3D扫描仪被广泛地应用于数据采集。

3D扫描仪能够将实际物体进行快速扫描，并通过扫描数据构造出其几何结构。

在数据采集中，还有一些其它的监控手段，比如传感器等。

2. 数据处理处理采集到的数据是3D模型数据分析中的重要步骤。

数据处理的任务包括将采集到的数据进行过滤、修复和处理，以确保最终的数据准确、准确和稳定。

3. 数据分析在数据处理之后，采集到的数据将被用于进行数据分析。

数据分析是3D模型数据分析的核心环节，它可以从多个角度剖析3D 模型的各项数据，并根据需求生成报告或提取某些特定信息。

4. 数据可视化数据可视化是3D模型数据分析的最终环节。

通过将数据呈现在图形或表格中，人们能够更加直观地了解数据的分布、关系和趋势。

通过可视化呈现分析结果，人们能够更好地理解分析结果，进一步为决策提供依据。

三、3D模型数据分析与可视化的应用场景1. 机械行业在机械行业中，3D模型数据分析与可视化技术可以帮助工程师或技术人员满足对装配或零部件的仿真和测试的需求。

通过可视化呈现出结果，人们可以更直观地了解各部件的运作情况。

2. 建筑和房地产3D模型数据分析与可视化技术在建筑和房地产领域中被广泛应用。

在这些场景中，3D模型数据分析与可视化技术可以用于建筑物结构的分析及土地开发的规划设计。
