微波射频器件介绍

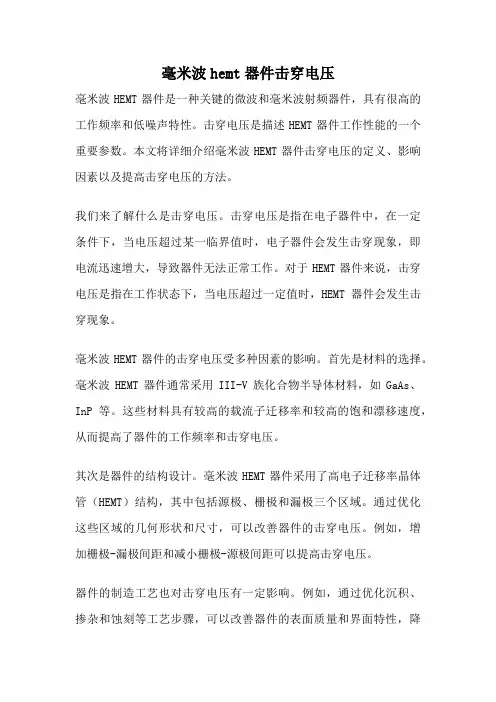

毫米波hemt器件击穿电压毫米波HEMT器件是一种关键的微波和毫米波射频器件，具有很高的工作频率和低噪声特性。

击穿电压是描述HEMT器件工作性能的一个重要参数。

本文将详细介绍毫米波HEMT器件击穿电压的定义、影响因素以及提高击穿电压的方法。

我们来了解什么是击穿电压。

击穿电压是指在电子器件中，在一定条件下，当电压超过某一临界值时，电子器件会发生击穿现象，即电流迅速增大，导致器件无法正常工作。

对于HEMT器件来说，击穿电压是指在工作状态下，当电压超过一定值时，HEMT器件会发生击穿现象。

毫米波HEMT器件的击穿电压受多种因素的影响。

首先是材料的选择。

毫米波HEMT器件通常采用III-V族化合物半导体材料，如GaAs、InP等。

这些材料具有较高的载流子迁移率和较高的饱和漂移速度，从而提高了器件的工作频率和击穿电压。

其次是器件的结构设计。

毫米波HEMT器件采用了高电子迁移率晶体管（HEMT）结构，其中包括源极、栅极和漏极三个区域。

通过优化这些区域的几何形状和尺寸，可以改善器件的击穿电压。

例如，增加栅极-漏极间距和减小栅极-源极间距可以提高击穿电压。

器件的制造工艺也对击穿电压有一定影响。

例如，通过优化沉积、掺杂和蚀刻等工艺步骤，可以改善器件的表面质量和界面特性，降低漏电流和漏电流分布，从而提高击穿电压。

在实际应用中，为了提高毫米波HEMT器件的击穿电压，可以采取以下几种方法。

首先是优化材料的选择。

研发新型的III-V族化合物半导体材料，如InGaAs、InAlAs等，具有更高的击穿电压和更好的导电性能。

其次是改进器件的结构设计。

通过改变栅极-漏极和栅极-源极的间距，调节栅极长度和宽度，可以优化电场分布，提高击穿电压。

此外，引入PN结、MIS结等结构也可以增强器件的击穿电压。

合理的器件布局也能够提高击穿电压。

通过增加器件的氧化层、金属电极等，可以提高器件的绝缘性能，降低漏电流和漏电流分布，从而提高击穿电压。

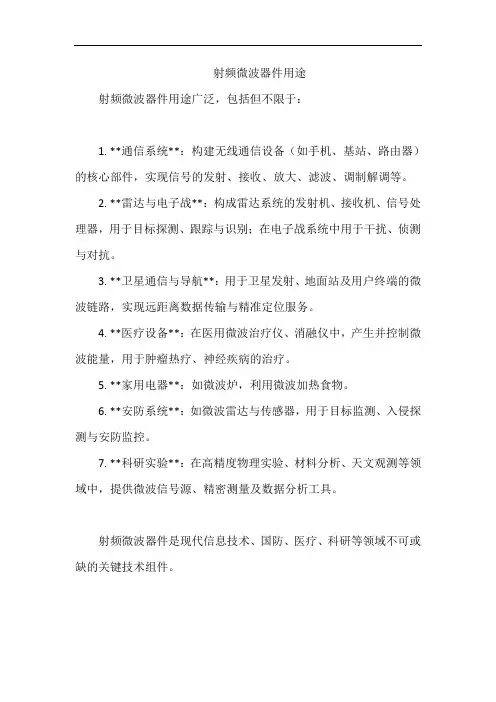

射频微波器件用途
射频微波器件用途广泛，包括但不限于：
1. **通信系统**：构建无线通信设备（如手机、基站、路由器）的核心部件，实现信号的发射、接收、放大、滤波、调制解调等。

2. **雷达与电子战**：构成雷达系统的发射机、接收机、信号处理器，用于目标探测、跟踪与识别；在电子战系统中用于干扰、侦测与对抗。

3. **卫星通信与导航**：用于卫星发射、地面站及用户终端的微波链路，实现远距离数据传输与精准定位服务。

4. **医疗设备**：在医用微波治疗仪、消融仪中，产生并控制微波能量，用于肿瘤热疗、神经疾病的治疗。

5. **家用电器**：如微波炉，利用微波加热食物。

6. **安防系统**：如微波雷达与传感器，用于目标监测、入侵探测与安防监控。

7. **科研实验**：在高精度物理实验、材料分析、天文观测等领域中，提供微波信号源、精密测量及数据分析工具。

射频微波器件是现代信息技术、国防、医疗、科研等领域不可或缺的关键技术组件。

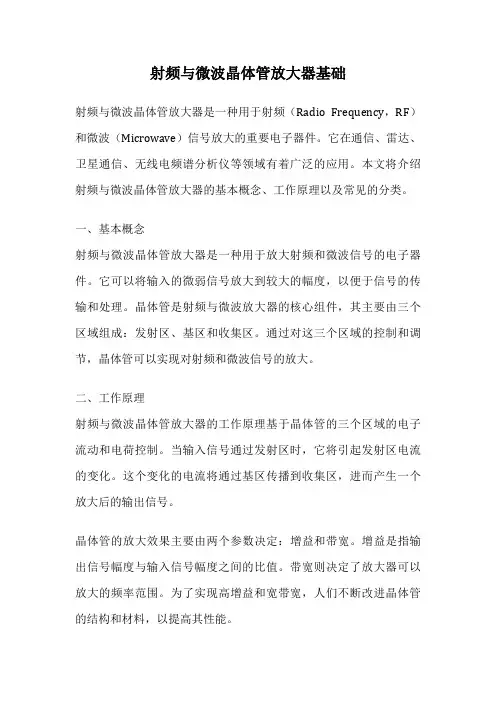

射频与微波晶体管放大器基础射频与微波晶体管放大器是一种用于射频（Radio Frequency，RF）和微波（Microwave）信号放大的重要电子器件。

它在通信、雷达、卫星通信、无线电频谱分析仪等领域有着广泛的应用。

本文将介绍射频与微波晶体管放大器的基本概念、工作原理以及常见的分类。

一、基本概念射频与微波晶体管放大器是一种用于放大射频和微波信号的电子器件。

它可以将输入的微弱信号放大到较大的幅度，以便于信号的传输和处理。

晶体管是射频与微波放大器的核心组件，其主要由三个区域组成：发射区、基区和收集区。

通过对这三个区域的控制和调节，晶体管可以实现对射频和微波信号的放大。

二、工作原理射频与微波晶体管放大器的工作原理基于晶体管的三个区域的电子流动和电荷控制。

当输入信号通过发射区时，它将引起发射区电流的变化。

这个变化的电流将通过基区传播到收集区，进而产生一个放大后的输出信号。

晶体管的放大效果主要由两个参数决定：增益和带宽。

增益是指输出信号幅度与输入信号幅度之间的比值。

带宽则决定了放大器可以放大的频率范围。

为了实现高增益和宽带宽，人们不断改进晶体管的结构和材料，以提高其性能。

三、分类射频与微波晶体管放大器可以根据不同的工作方式和应用领域进行分类。

常见的分类包括：1. 单极性晶体管放大器（Unipolar Transistor Amplifier）：它使用单极性（只有一个类型的载流子）晶体管作为放大器的核心。

这种放大器通常具有较高的增益和较宽的带宽。

2. 双极性晶体管放大器（Bipolar Transistor Amplifier）：它使用双极性（同时存在两种类型的载流子）晶体管作为放大器的核心。

这种放大器具有较高的线性度和较低的噪声。

3. 堆叠晶体管放大器（Stacked Transistor Amplifier）：它使用多个晶体管进行级联放大。

这种放大器可以实现更高的增益和更宽的带宽。

4. 集成射频放大器（Integrated RF Amplifier）：它将多个晶体管和其他电子器件集成在一起，以实现更小的体积和更高的集成度。

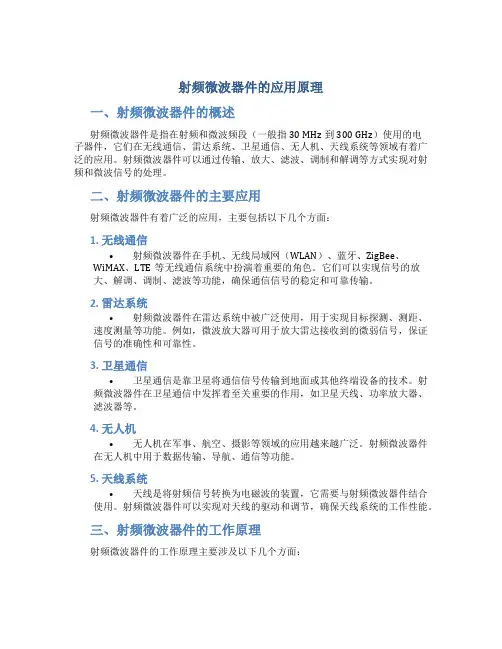

射频微波器件的应用原理一、射频微波器件的概述射频微波器件是指在射频和微波频段（一般指30 MHz到300 GHz）使用的电子器件，它们在无线通信、雷达系统、卫星通信、无人机、天线系统等领域有着广泛的应用。

射频微波器件可以通过传输、放大、滤波、调制和解调等方式实现对射频和微波信号的处理。

二、射频微波器件的主要应用射频微波器件有着广泛的应用，主要包括以下几个方面：1. 无线通信•射频微波器件在手机、无线局域网（WLAN）、蓝牙、ZigBee、WiMAX、LTE等无线通信系统中扮演着重要的角色。

它们可以实现信号的放大、解调、调制、滤波等功能，确保通信信号的稳定和可靠传输。

2. 雷达系统•射频微波器件在雷达系统中被广泛使用，用于实现目标探测、测距、速度测量等功能。

例如，微波放大器可用于放大雷达接收到的微弱信号，保证信号的准确性和可靠性。

3. 卫星通信•卫星通信是靠卫星将通信信号传输到地面或其他终端设备的技术。

射频微波器件在卫星通信中发挥着至关重要的作用，如卫星天线、功率放大器、滤波器等。

4. 无人机•无人机在军事、航空、摄影等领域的应用越来越广泛。

射频微波器件在无人机中用于数据传输、导航、通信等功能。

5. 天线系统•天线是将射频信号转换为电磁波的装置，它需要与射频微波器件结合使用。

射频微波器件可以实现对天线的驱动和调节，确保天线系统的工作性能。

三、射频微波器件的工作原理射频微波器件的工作原理主要涉及以下几个方面：1. 放大器•放大器用于放大射频微波信号的幅度。

常用的放大器有功率放大器和低噪声放大器。

功率放大器可以将低功率信号放大到较高的功率水平，提升信号的传输距离和强度；低噪声放大器则可以在放大信号的同时，尽量减小噪声的引入，提高信号的质量。

2. 滤波器•滤波器用于滤除射频微波信号中的杂散频率，使得信号仅包含感兴趣的频率成分。

滤波器分为带通滤波器、带阻滤波器和带过滤器等不同类型，可以根据需求选择合适的滤波器。

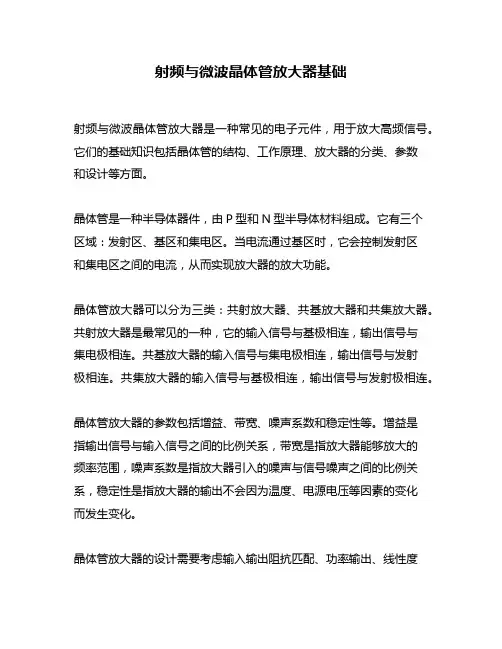

射频与微波晶体管放大器基础
射频与微波晶体管放大器是一种常见的电子元件，用于放大高频信号。

它们的基础知识包括晶体管的结构、工作原理、放大器的分类、参数
和设计等方面。

晶体管是一种半导体器件，由P型和N型半导体材料组成。

它有三个区域：发射区、基区和集电区。

当电流通过基区时，它会控制发射区
和集电区之间的电流，从而实现放大器的放大功能。

晶体管放大器可以分为三类：共射放大器、共基放大器和共集放大器。

共射放大器是最常见的一种，它的输入信号与基极相连，输出信号与
集电极相连。

共基放大器的输入信号与集电极相连，输出信号与发射
极相连。

共集放大器的输入信号与基极相连，输出信号与发射极相连。

晶体管放大器的参数包括增益、带宽、噪声系数和稳定性等。

增益是
指输出信号与输入信号之间的比例关系，带宽是指放大器能够放大的
频率范围，噪声系数是指放大器引入的噪声与信号噪声之间的比例关系，稳定性是指放大器的输出不会因为温度、电源电压等因素的变化
而发生变化。

晶体管放大器的设计需要考虑输入输出阻抗匹配、功率输出、线性度
和稳定性等因素。

输入输出阻抗匹配是指输入输出端口的阻抗与信号源和负载的阻抗相匹配，功率输出是指放大器能够输出的最大功率，线性度是指放大器输出信号的失真程度，稳定性是指放大器的输出不会因为温度、电源电压等因素的变化而发生变化。

总之，射频与微波晶体管放大器是一种重要的电子元件，它们的基础知识包括晶体管的结构、工作原理、放大器的分类、参数和设计等方面。

对于电子工程师来说，掌握这些知识是非常重要的。

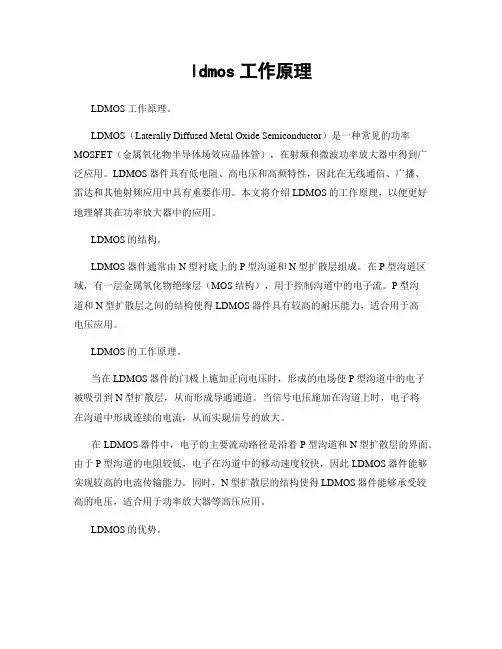

ldmos工作原理LDMOS工作原理。

LDMOS（Laterally Diffused Metal Oxide Semiconductor）是一种常见的功率MOSFET（金属氧化物半导体场效应晶体管），在射频和微波功率放大器中得到广泛应用。

LDMOS器件具有低电阻、高电压和高频特性，因此在无线通信、广播、雷达和其他射频应用中具有重要作用。

本文将介绍LDMOS的工作原理，以便更好地理解其在功率放大器中的应用。

LDMOS的结构。

LDMOS器件通常由N型衬底上的P型沟道和N型扩散层组成。

在P型沟道区域，有一层金属氧化物绝缘层（MOS结构），用于控制沟道中的电子流。

P型沟道和N型扩散层之间的结构使得LDMOS器件具有较高的耐压能力，适合用于高电压应用。

LDMOS的工作原理。

当在LDMOS器件的门极上施加正向电压时，形成的电场使P型沟道中的电子被吸引到N型扩散层，从而形成导通通道。

当信号电压施加在沟道上时，电子将在沟道中形成连续的电流，从而实现信号的放大。

在LDMOS器件中，电子的主要流动路径是沿着P型沟道和N型扩散层的界面。

由于P型沟道的电阻较低，电子在沟道中的移动速度较快，因此LDMOS器件能够实现较高的电流传输能力。

同时，N型扩散层的结构使得LDMOS器件能够承受较高的电压，适合用于功率放大器等高压应用。

LDMOS的优势。

与其他功率MOSFET相比，LDMOS器件具有较低的电阻和较高的耐压能力，适合用于高频、高功率的射频应用。

同时，LDMOS器件的制造工艺成熟，成本相对较低，因此在市场上得到了广泛的应用。

总结。

LDMOS器件是一种常见的功率MOSFET，具有较低的电阻、较高的耐压能力和较高的频率特性。

其工作原理是通过在P型沟道和N型扩散层之间形成导通通道，实现信号的放大。

在射频和微波功率放大器中，LDMOS器件具有重要作用，广泛应用于无线通信、广播、雷达等领域。

通过本文的介绍，相信读者对LDMOS器件的工作原理有了更深入的理解，能够更好地应用于实际工程中。

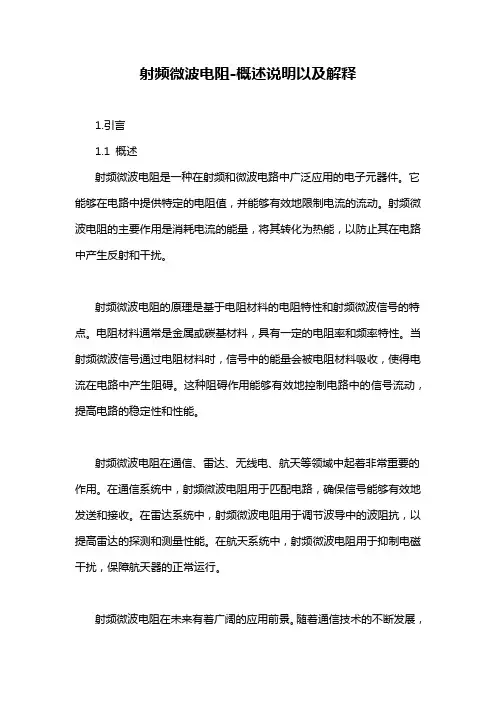

射频微波电阻-概述说明以及解释1.引言1.1 概述射频微波电阻是一种在射频和微波电路中广泛应用的电子元器件。

它能够在电路中提供特定的电阻值，并能够有效地限制电流的流动。

射频微波电阻的主要作用是消耗电流的能量，将其转化为热能，以防止其在电路中产生反射和干扰。

射频微波电阻的原理是基于电阻材料的电阻特性和射频微波信号的特点。

电阻材料通常是金属或碳基材料，具有一定的电阻率和频率特性。

当射频微波信号通过电阻材料时，信号中的能量会被电阻材料吸收，使得电流在电路中产生阻碍。

这种阻碍作用能够有效地控制电路中的信号流动，提高电路的稳定性和性能。

射频微波电阻在通信、雷达、无线电、航天等领域中起着非常重要的作用。

在通信系统中，射频微波电阻用于匹配电路，确保信号能够有效地发送和接收。

在雷达系统中，射频微波电阻用于调节波导中的波阻抗，以提高雷达的探测和测量性能。

在航天系统中，射频微波电阻用于抑制电磁干扰，保障航天器的正常运行。

射频微波电阻在未来有着广阔的应用前景。

随着通信技术的不断发展，射频微波电路的需求将越来越大。

人们对于信号传输质量和系统性能的要求也越来越高。

射频微波电阻作为一种关键的电子元器件，将继续发挥着重要的作用，并得到进一步的研究和应用。

综上所述，射频微波电阻是一种在射频和微波电路中广泛应用的电子元器件。

它能够有效地控制电路中的信号流动，提高电路的稳定性和性能。

在通信、雷达、无线电、航天等领域中具有重要的作用，并且在未来有着广阔的应用前景。

1.2 文章结构文章结构是指文章整体呈现的组织框架，它有助于读者理解文章的逻辑结构和内容安排。

本文的结构主要包括引言、正文和结论三个部分。

引言部分是文章的开篇，旨在概述文章的主题，并介绍文章的结构和目的。

在引言中，我们将简要介绍射频微波电阻的定义和原理，以及射频微波电阻在不同领域的应用情况。

正文部分是整篇文章的核心，详细介绍射频微波电阻的定义和原理，以及其在各个领域的应用。

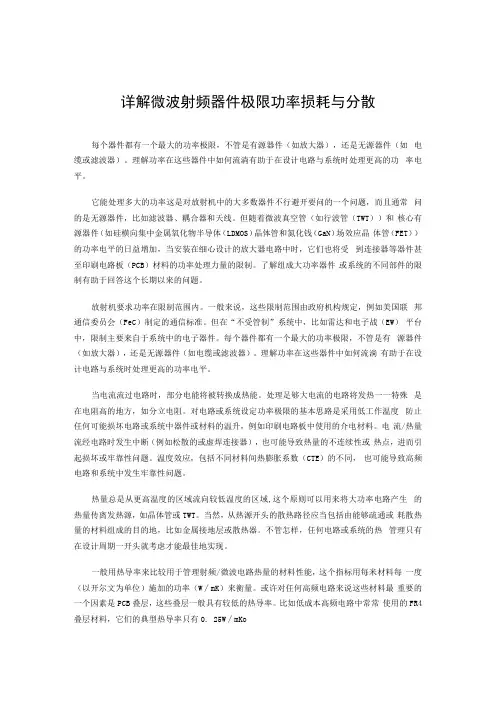

详解微波射频器件极限功率损耗与分散每个器件都有一个最大的功率极限，不管是有源器件（如放大器），还是无源器件（如电缆或滤波器）。

理解功率在这些器件中如何流淌有助于在设计电路与系统时处理更高的功率电平。

它能处理多大的功率这是对放射机中的大多数器件不行避开要问的一个问题，而且通常问的是无源器件，比如滤波器、耦合器和天线。

但随着微波真空管（如行波管（TWT））和核心有源器件（如硅横向集中金属氧化物半导体（LDMOS）晶体管和氮化钱（GaN）场效应晶体管（FET））的功率电平的日益增加，当安装在细心设计的放大器电路中时，它们也将受到连接器等器件甚至印刷电路板（PCB）材料的功率处理力量的限制。

了解组成大功率器件或系统的不同部件的限制有助于回答这个长期以来的问题。

放射机要求功率在限制范围内。

一般来说，这些限制范围由政府机构规定，例如美国联邦通信委员会（FeC）制定的通信标准。

但在“不受管制”系统中，比如雷达和电子战（EW）平台中，限制主要来自于系统中的电子器件。

每个器件都有一个最大的功率极限，不管是有源器件（如放大器），还是无源器件（如电缆或滤波器）。

理解功率在这些器件中如何流淌有助于在设计电路与系统时处理更高的功率电平。

当电流流过电路时，部分电能将被转换成热能。

处理足够大电流的电路将发热一一特殊是在电阻高的地方，如分立电阻。

对电路或系统设定功率极限的基本思路是采用低工作温度防止任何可能损坏电路或系统中器件或材料的温升，例如印刷电路板中使用的介电材料。

电流/热量流经电路时发生中断（例如松散的或虚焊连接器），也可能导致热量的不连续性或热点，进而引起损坏或牢靠性问题。

温度效应，包括不同材料间热膨胀系数（CTE）的不同，也可能导致高频电路和系统中发生牢靠性问题。

热量总是从更高温度的区域流向较低温度的区域,这个原则可以用来将大功率电路产生的热量传离发热源，如晶体管或TWT。

当然，从热源开头的散热路径应当包括由能够疏通或耗散热量的材料组成的目的地，比如金属接地层或散热器。

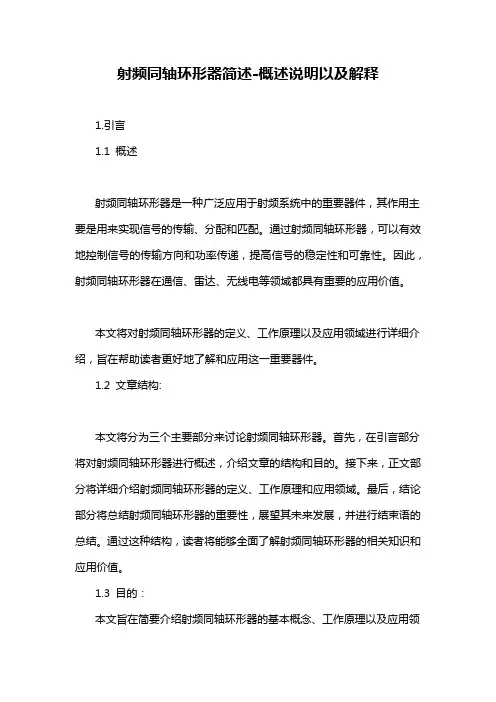

射频同轴环形器简述-概述说明以及解释1.引言1.1 概述射频同轴环形器是一种广泛应用于射频系统中的重要器件，其作用主要是用来实现信号的传输、分配和匹配。

通过射频同轴环形器，可以有效地控制信号的传输方向和功率传递，提高信号的稳定性和可靠性。

因此，射频同轴环形器在通信、雷达、无线电等领域都具有重要的应用价值。

本文将对射频同轴环形器的定义、工作原理以及应用领域进行详细介绍，旨在帮助读者更好地了解和应用这一重要器件。

1.2 文章结构:本文将分为三个主要部分来讨论射频同轴环形器。

首先，在引言部分将对射频同轴环形器进行概述，介绍文章的结构和目的。

接下来，正文部分将详细介绍射频同轴环形器的定义、工作原理和应用领域。

最后，结论部分将总结射频同轴环形器的重要性，展望其未来发展，并进行结束语的总结。

通过这种结构，读者将能够全面了解射频同轴环形器的相关知识和应用价值。

1.3 目的：本文旨在简要介绍射频同轴环形器的基本概念、工作原理以及应用领域，旨在帮助读者对这一重要的射频器件有更深入的了解。

通过本文的阐述，读者可以了解射频同轴环形器在通信领域的重要性及其在各种应用中的作用，为相关领域的工程师和研究人员提供一些参考和借鉴。

同时，本文也将展望射频同轴环形器的未来发展方向，以期引起更多对这一领域的关注，推动其技术不断进步和创新。

2.正文2.1 射频同轴环形器的定义射频同轴环形器是一种用于射频传输的特殊装置，通常由同轴传输线和环形导体构成。

它的主要作用是在传输射频信号时起到隔离、匹配阻抗、传输信号和过滤等功能。

同轴环形器的结构中心是同轴电缆，外层被覆盖有环形导体，形成了一个环形结构。

这种特殊的设计减小了信号的辐射损耗，提高了信号的传输效率。

射频同轴环形器通常被广泛应用于微波通信系统、雷达系统、卫星通信等领域。

其主要作用是在射频信号传输过程中提供良好的阻抗匹配和信号过滤，保证信号的稳定传输。

同时，同轴环形器还可以在信号传输中起到隔离的作用，避免信号干扰和损耗。

HBT功率放大元器件介绍HBT（Heterojunction Bipolar Transistor）是一种双极晶体管，它由不同的材料形成异质结构。

由于它的高电流放大能力和高频性能，HBT 在无线通信、微波电路和光电领域得到广泛的应用。

在本文中，我们将对HBT功率放大元器件进行介绍。

HBT功率放大元器件是一种高功率、高效率的射频（Radio Frequency）放大器，用于放大无线信号或微波信号。

与其他结构相比，HBT在高功率和高频率下具有更好的性能。

它的主要优势是低噪声系数、高增益和高线性度。

HBT的结构由三个主要部分组成：n型基座、p型发射极（E）和n型集电极（C）。

这三个区域形成了两个不同的p-n接面。

在n型基座和p 型发射极之间，形成了一个N-P异质结，这是HBT的关键组成部分。

在n 型基座和n型集电极之间，形成了一个N-N异质结。

HBT的工作原理是基于两个异质结之间的电荷输运效应。

当正向偏置施加在N-P异质结上时，少数载流子从p型发射极注入n型基座，随后在基座和集电极之间流动。

这导致了电流的放大效应。

1.高增益：HBT的增益比普通双极晶体管更高。

这是由于异质结的设计能够提供更高的载流子注入效率和更低的基极电阻。

2.高线性度：HBT在高功率放大时能够提供更好的线性度。

这意味着它可以更好地保持信号的纯净性，减少非线性失真。

3.宽频带：HBT具有宽频带特性，使其能够放大高频信号。

它的速度比其他晶体管更快，可以在射频和微波领域获得更高的带宽。

4.高效率：HBT是一种高效率的功率放大器。

由于其低噪音和高线性度，它可以以更低的功耗提供更高的输出功率。

5.低噪声系数：HBT具有较低的噪声系数，这对于无线通信设备和微波电路至关重要。

低噪声系数意味着更好的信号接收和传输质量。

由于上述特性，HBT功率放大元器件被广泛用于通信系统、雷达系统、卫星通信、光纤通信和无线局域网等领域。

它们可用于放大射频信号、微波信号和毫米波信号。

- 1 -■ 射频●微波●高Q 电容器（FHC-RFHQ 系列）此类介质材料的电容器为Ⅰ类电容器，主要包括CQ 和CG 电容器。

其中CQ 电容器电性能最稳定，几乎不随温度、电压和时间的变化而变化，适用于低损耗，稳定性要求高的高频电路。

● 特征 ~ 具有高的电容稳定性，在-55℃~125℃工作范围内，其温度系数为0±30ppm ，0±60ppm ； ~ 层独石结构，具有高的可靠性；~ 优良的焊接性和耐焊性，适用于回流焊和波峰焊；~ 电容ESR 很小，在电路中产生的热噪声非常小，适用于射频电路设计。

● 应用 ~ 适用于低损耗，稳定性要求高的高频电路；~ 适用于各种射频模块电路设计，包括手机通信、雷达、遥测遥控遥感、航空航天、GPS-北斗卫星定位、高性能计算机等。

● 产品型号规格表示方法S 0805 CQ 101 J 500 N T ① ② ③ ④ ⑤ ⑥ ⑦ ⑧①产品类型 ②尺寸(长×宽)(mm) ③介质种类④标称电容量(Pf) S 军筛级 0402 1.00×0.50 CQ 高Q 材料 0R5 0.5 E 工业级 0603 1.60×0.80 CG 高频材料 1R0 1.0 C 消费级 0805 2.00×1.25 102 10×102 224 22×102…… ……头两位数字为有效数字，第三位数字为0的个数，R为小数点⑤容量误差 ⑥额定电压(V) ⑦端头材料⑧包装方式 B ±0.10pF 6R3 6.3 S 纯银端头 B 散包装 C ±0.25pF 500 50×100 C 纯铜端头 T 编带包装 D ±0.5pF 201 20×101 N 三层电镀端头F ±1.0% 102 10×102G ±2.0% ⋯⋯J ±5.0%K ±10% 头两位数字为有效数字，第三位数字为0的个数,R为小数点 M ±20%S +50%-20% Z+80%-20%B、C、D 级误差适用于容量≤10pF 的产品●外形尺寸●高Q电容特性曲线图●容量范围项 目 高Q电容尺 寸 0402 0603 0805工作电压 6.3V 10V 16V 25V 50V 6.3V10V16V25V50V 6.3V 10V 16V 25V50V 电 容 量0.1pf0.5pf1pf2pf3pf4pf5pf6pf7pf8pf9pf10pf15pf18pf22pf30pf33pf47pf- 3 -● 可靠性测试项目 技术规格测 试 方 法标称容量测试频率测试电压≤1000pF 容量Ⅰ类Cp 应符合指定的误差级别 ＞1000 pF 1MHZ±10% 1.0±0.2Vrms DF标称容量 测试频率测试电压≤0.56%Cr＜5 pF 1.5[(150/Cr)+7]×10-45pF≤Cr＜50 pF ≤0.15% 50pF≤Cr≤1000 pF 损耗角正切Ⅰ类≤0.15%＞1000 pF1MHZ±10% 1.0±0.2Vrms绝缘电阻Ⅰ类C≤10 nF, Ri≥50000MΩ C＞10 nF, Ri·C R ≥500S测试电压：额定电压；测试时间: 60±5 秒；测试湿度：≤75%；测试温度：25℃±3℃；测试充放电电流：≤50mA介质耐电强度 不应有介质被击穿或损伤测量电压：Ⅰ类:300%额定电压;Ⅱ类:250%额定电压时间：1～5秒 充/放电电流：不应超过 50mA 可焊性 上锡率应大于 95% 外观：无可见损伤 将电容在 80~120℃的温度下预热 10~30 秒 ΔC/C ≤±0.5%或±0.5PF，取较大值DF 同初始标准 耐焊接热 IR同初始标准将电容在 100~200℃的温度下预热 10±2 分钟, 浸锡温度: 265±5℃；耐焊接热外观：无可见损伤 上锡率：≥95%浸锡时间: 10±1s；然后取出溶剂清洗干净，在10 倍以上的显微镜底下观察；放置时间：24±2 小时,放置条件：室温 外观：无可见损伤 抗弯曲强度ΔC/C≤±10%试验基板：Al 2O 3或 PCB 弯曲深度：1mm施压速度：0.5mm/sec 应在弯曲状态下测量端头结合强度外观无可见损伤施加的力：5N 时间：10±1S ΔC/CⅠ类:≤±2%或±1pF, 取两者之中较大者 DF ≤2 倍初始标准潮湿试验IRⅠ类：Ri≥2500MΩ或 Ri·C ≥R25S取两者之中较小者温度：40±2℃ 湿度：90~95%RH 时间：500 小时 放置条件：室温放置时间：24 小时(Ⅰ类)； 潮湿试验外观：无损伤ΔC/CⅠ类:≤±2%或±1pF, 取两者之中较大者 DF ≤2 倍初始标准IRⅠ类：Ri≥2500MΩ或 Ri·C≥R25S取两者之中较小者低压产品（＜100V）：电压：1.5 倍额定工作电压 时间：1000小时充电电流：不应超过 50mA 放置条件：室温放置时间：24 小时（Ⅰ类） 寿命试验外观：无损伤●包装~纸带卷盘结构0603，0805常规尺寸产品纸带尺寸(单位：mm)- 5 -纸带规格A B C D* E F G* H J T06031.10± 0.201.90± 0.208.00± 0.203.50± 0.051.75± 0.104.00± 0.102.00± 0.104.00± 0.101.50-0/+0.101.10Max08051.45± 0.202.30± 0.208.0± 0.203.50± 0.051.75± 0.104.00± 0.102.00± 0.104.00± 0.101.50-0/+0.101.10Max卷盘尺寸(单位：mm)卷盘型号 A B C D E F G7′REEL φ178±2.0 3.0 φ13±0.5φ21±0.8φ50或更大10.0±1.5 12max13′REEL φ330±2.0 3.0 φ13±0.5φ21±0.8φ50或更大10.0±1.5 12max~面胶剥离强度标准：0.1N<剥离强度<0.7N ,在剥离时，纸带不能有纸碎, 也不能粘在底、面胶上。

射频微波技术涉及到各种不同类型的器件，这些器件用于生成、传输、接收和处理射频微波信号。

以下是一些常见的射频微波器件：1.射频天线：射频天线用于辐射和接收射频信号。

它们来自各种形状和类型，包括偶极天线、单极天线、方向天线、扫描天线等。

2.射频放大器：射频放大器用于增加射频信号的幅度。

它们可以是放大器模块、晶体管放大器、功率放大器等。

3.射频滤波器：射频滤波器用于选择性地通过或拒绝特定频率范围内的信号。

它们有带通滤波器、带阻滤波器和带通滤波器等类型。

4.射频混频器：射频混频器用于将两个或多个不同频率的信号混合在一起，以产生新的频率组件。

这在频谱分析和频率转换中很有用。

5.射频开关：射频开关用于在电路中切换信号路径，以实现连接和断开。

它们通常用于射频前端模块的切换和控制。

6.射频功率分配器和耦合器：这些器件用于将射频信号分配到多个路径或合并来自多个路径的信号。

7.射频调制器和解调器：射频调制器用于将基带信号调制到射频载波上，而射频解调器用于从射频信号中提取基带信号。

8.射频振荡器：射频振荡器用于产生稳定的射频信号，通常作为时钟信号或局部振荡器在接收器和发射器中使用。

9.射频传输线：这包括微带线、同轴电缆、波导等，用于将射频信号从一个地方传输到另一个地方。

10.射频集成电路（RFIC）：RFIC是专门设计用于射频应用的集成电路，包括射频放大器、混频器、滤波器和其他功能。

这些器件在射频微波系统中起着关键作用，它们通常需要精确的设计和调整，以确保系统性能的优良。

不同的应用需要不同类型的器件，以满足其特定的要求。

rf switch原理
RF开关（RF switch）是一种用于无线通信系统中的射频信号传输和控制的器件。

它的主要原理是利用微波技术来实现射频信号的传输和控制。

RF开关通常由微波开关芯片、控制电路和封装外壳组成。

微波开关芯片是RF开关的核心部件，它通常由PIN二极管或金属氧化物半导体场效应晶体管（MOSFET）等器件构成。

这些器件能够在微波频率下实现快速的开关操作，从而实现对射频信号的传输和控制。

控制电路是用来控制微波开关芯片的工作状态的电路，通常由数字信号控制器或模拟信号控制器组成。

它可以根据外部输入的控制信号来控制微波开关芯片的通断状态，从而实现对射频信号的选通和隔离。

封装外壳是RF开关的外部保护结构，它可以保护微波开关芯片和控制电路不受外部环境的影响，同时也方便RF开关与其他器件的连接和安装。

在实际应用中，RF开关可以用于无线通信系统中的天线切换、
功率控制、频率选择、信号调理等多种功能。

通过控制RF开关的工
作状态，可以实现对射频信号的灵活控制和管理，从而提高无线通
信系统的性能和可靠性。

总的来说，RF开关的原理是利用微波技术和控制电路来实现对
射频信号的传输和控制，它在无线通信系统中起着非常重要的作用。

射频开关器件工作原理
射频开关器件是一种用于高频信号控制的电子开关，主要用于无线通信、微波设备和射频系统中。

它们的工作原理基于电场和磁场的耦合效应，并利用半导体材料的特性来实现高频信号的开关。

下面是射频开关器件的工作原理的简要描述：
1.电介质性质：射频开关器件利用材料的电介质特性来实现信号开关。

电介质是一种具有高绝缘性的材料，能够在低频时电导率很低，而在高频时会发生极化现象。

当射频信号通过电介质时，会导致电介质分子的极化，形成一个电场。

2.电场耦合效应：射频开关器件中的电场耦合效应是通过改变电场的强度来控制信号的传输。

它通常通过改变电容器或介质之间的间隙或长度来实现。

当电场强度较低时，射频信号可以穿过电介质，实现信号传输；而当电场强度较高时，电介质会起到隔离的作用，导致信号被阻断。

3.磁场耦合效应：射频开关器件中的磁场耦合效应是通过改变磁场的强度来控制信号的传输。

它通常通过改变线圈的电流或磁场方向来实现。

当磁场强度较低时，射频信号可以穿过导线或磁介质，实现信号传输；而当磁场强度较高时，导线或磁介质会起到隔离的作用，导致信号被阻断。

总的来说，射频开关器件利用电场和磁场的耦合效应，通过改变电场强度或磁场强度来控制信号的传输，以实现射频信号的开关。

这些器件通常由半导体材料制成，具有快速开关速度、低损耗和高可靠性等优点。
