ANSYS使用手册第1章开始使用ANSYS1.1完成典型的ANSYS分析ANSYS软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
在ANSYS分析指南手册中有关于它开展不同工程应用领域分析的具体过程。
本章下面几节中描述了对绝大多数分析皆适用的一般步骤。
一个典型的ANSYS分析过程可分为三个步骤：●建立模型●加载并求解●查看分析结果1.2建立模型与其他分析步骤相比，建立有限元模型需要花费ANSYS用户更多时间。
首先必须指定作业名和分析标题，然后使用PREP7前处理器定义单元类型、单元实常数、材料特性和几何模型。
1.2.1 指定作业名和分析标题该项工作不是强制要求的，但ANSYS推荐使用作业名和分析标题。
1.2.1.1定义作业名作业名是用来识别ANSYS作业。
当为某项分析定义了作业名，作业名就成为分析过程中产生的所有文件名的第一部分（文件名）。
（这些文件的扩展名是文件类型的标识，如.DB）通过为每一次分析给定作业名，可确保文件不被覆盖。
如果没有指定作业名，所有文件的文件名均为FILE或file（取决于所使用的操作系统）。
可按下面方法改变作业名。
●进入ANSYS程序时通过入口选项修改作业名。
可通过启动器或ANSYS执行命令。
详见ANSYS 操作指南。
●进入ANSYS程序后，可通过如下方法实现：命令行方式：/FILENAMEGUI：Utility Menu>File>Change Jobname/FILENAME命令仅在Begin level（开始级)才有效，即使在入口选项中给定了作业名，ANSYS 仍允许改变作业名。
然而该作业名仅适用于使用/FILNAME后打开的文件。
使用/FILNAME命令前打开的文件，如记录文件Jobname.LOG、出错文件Jobname.ERR等仍然是原来的作业名。
1.2.1.2 定义分析标题/TITLE命令(Utility Menu>File>Change Title)可用来定义分析标题。
ANSYS 基本分析过程指南目录第 1 章开始使用 ANSYS1.1 完成典型的 ANSYS 分析1.2 建立模型第2章加载2.1 载荷概述2.2 什么是载荷2.3 载荷步、子步和平衡迭代2.4 跟踪中时间的作用2.5 阶跃载荷与坡道载荷2.6 如何加载2.7 如何指定载荷步选项2.8 创建多载荷步文件2.9 定义接头固定处预拉伸第 3 章求解3.1 什么是求解3.2 选择求解器3.3 使用波前求解器3.4 使用稀疏阵直接解法求解器3.5 使用雅可比共轭梯度法求解器（JCG）3.6 使用不完全乔列斯基共轭梯度法求解器（ICCG）3.7 使用预条件共轭梯度法求解器（PCG）3.8 使用代数多栅求解器（AMG）3.9 使用分布式求解器(DDS)3.10 自动迭代（快速）求解器选项3.11 在某些类型结构分析使用特殊求解控制3.12 使用 PGR 文件存储后处理数据3.13 获得解答3.14 求解多载荷步3.15 中断正在运行的作业3.16 重新启动一个分析3.17 实施部分求解步3.18 估计运行时间和文件大小111 2323 23 24 25 26 27 6877 788584 84 85 86 86 86 86 87 8888 89 92 9697 100 100 111 1133.19 奇异解第 4 章后处理概述4.1 什么是后处理4.2 结果文件4.3 后处理可用的数据类型第5章5.1 概述5.2 将数据结果读入数据库5.3 在 POST1 中观察结果5.4 在 POST1 中使用 PGR 文件5.5 POST1 的其他后处理内容第 6 章时间历程后处理器（POST26）6.1 时间历程变量观察器6.2 进入时间历程处理器6.3 6.4 6.5 6.6 6.7定义变量处理变量并进行计算数据的输入数据的输出变量的评价通用后处理器(POST1)1141161161171171181181181271521601741741761771791811831841871901901901941956.8 POST26 后处理器的其它功能第 7 章选择和组件7.1 什么是选择7.2 选择实体7.3 为有意义的后处理选择7.4 将几何项目组集成部件与组件第 8 章图形使用入门8.1 概述8.2 交互式图形与“外部”图形8.3 标识图形设备名(UNIX 系统)8.4 指定图形显示设备的类型(WINDOWS 系统)198198 198 198 2018.5 与系统相关的图形信息8.6 产生图形显示8.7 多重绘图技术第 9 章通用图形规范9.1 概述9.2 用 GUI 控制显示9.3 多个 ANSYS 窗口，叠加显示9.4 改变观察角、缩放及平移9.5 控制各种文本和符号9.6 图形规范杂项9.7 3D 输入设备支持第 10 章增强型图形10.1 图形显示的两种方法10.2 POWERGRAPHICS 的特性10.3 何时用 POWERGRAPHICS10.4 激活和关闭 POWERGRAPHICS10.5 怎样使用 POWERGRAPHICS10.6 希望从 POWERGRAPHICS 绘图中做什么第 11 章创建几何显示11.1 用 GUI 显示几何体11.2 创建实体模型实体的显示11.3 改变几何显示的说明第 12 章创建几何模型结果显示12.1 利用 GUI 来显示几何模型结果12.2 创建结果的几何显示12.3 改变 POST1 结果显示规范12.4 Q-SLICE 技术12.5 等值面技术12.6 控制粒子流或带电粒子的轨迹显示202 205 207210210 210 210 211 214 217 218219219 219 219 220 220 220223223 223 224233233 233 235 238 238 239第 13 章生成图形24013.1 使用 GUI 生成及控制图13.2 图形显示动作13.3 改变图形显示指定第 14 章注释注释概述二维注释为 ANSYS 模型生成注释三维注释三维查询注释240 240 24124514.1 14.2 14.3 14.4 14.5245 245 246 246 247第 15 章动15.1 动画概述画24824824824824924925025115.2 在 ANSYS 中生成动画显示15.3 使用基本的动画命令15.4 使用单步动画宏15.5 离线捕捉动画显示图形序列15.6 独立的动画程序15.7 WINDOWS 环境中的动画第 16 章外部图形25316.1 外部图形概述16.2 生成中性图形文件16.3 DISPLAY 程序观察及转换中性图形文件16.4 获得硬拷贝图形第 17 章报告生成器17.1 启动报告生成器17.2 抓取图象17.3 捕捉动画17.4 获得数据表格17.5 获取列表17.6 生成报告253 254 255 258259259 260 260 261 264 26417.7 报告生成器的默认设置第 18 章 CMAP 程序18.1 CMAP 概述18.2 作为独立程序启动 CMAP 18.3 在 ANSYS 内部使用 CMAP 18.4 用户化彩色图第 19 章文件和文件管理267 269269 269 271 27127419.1 文件管理概述19.2 更改缺省文件名19.3 将输出送到屏幕、文件或屏幕及文件19.4 文本文件及二进制文件19.5 将自己的文件读入 ANSYS 程序19.6 在 ANSYS 程序中写自己的 ANSYS 文件19.7 分配不同的文件名19.8 观察二进制文件内容（AXU2）19.9 在结果文件上的操作（AUX3）19.10 其它文件管理命令第 20 章内存管理与配置20.1 内存管理20.2 基本概念20.3 怎样及何时进行内存管理20.4 配置文件274274 275 275 278 279 280280 280280 282282 282 283 286第1章开始使用 ANSYS1.1 完成典型的 ANSYS 分析ANSYS 软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
一、实验目的：综合训练和培养学生利用有限元技术进行机械系统分析和设计的能力，独立解决本专业方向实际问题的能力；进一步提高学生创新设计、动手操作能力，为将来所从事的机械设计打下坚实的基础。
二、实验环境1.硬件：联想计算机1台2.软件：CAE软件ANSYS三、实验内容任务：主要训练学生对机械结构问题分析规划的能力，能正确利用有限元分析软件ANSYS建立结构的有限元模型，合理定义单元、分析系统约束环境，正确加载求解，能够提取系统分析结果。
通过实验分析使学生了解和掌握有限元技术辅助机械系统设计和分析的特点，推动学生进行创新设计。
本组数据：要求：本实验要求学生以高度的责任感，严肃认真、一丝不苟的态度进行设计，充分发挥主观能动性，树立正确的设计思想和良好的工作作风，严禁抄袭和投机取巧。
同时，按以下要求进行设计：1、按照国家标淮和设计规范进行设计：塔式起重机设计规范GB/T 13752-92；起重机设计规范GB/T3811-2008；钢结构设计规范GB 50017-2003；塔式起重机安全规程GB 5144-2006。
2、进行塔式起重机起重臂的设计，额定起重力矩为630 kN⋅m、800 kN⋅m、1000 kN⋅m、1250kN m分别进行最大幅度为40m、45m、50m、55m、60m的起重臂的设计、计算。
（800kN.m 30m）3、综合运用学过的力学知识和有限元理论，设计起重臂的结构及主肢和腹杆的参数，构造起重臂的有限元模型，选择合适的单元，施加合适的载荷和边界条件，对结构进行静力分析，提取结果，进行强度和刚度校核，撰写实验报告并总结。
四、实验步骤：（一）问题分析设计起重臂的结构及主肢和腹杆的参数，构造起重臂的有限元模型，选择合适的单元，施加合适的载荷和边界条件，对结构进行静力分析，提取结果，进行强度和刚度校核模型简化起重臂根部通过销轴与塔机回转节相连，在臂架起升平面可视为铰接(二)实验过程：1、准备工作双击ansys图标，打开软件进入工作环境，选择存储路径Utility Menu-File-Change Directery-桌面；Utility Menu-File-change Jobname点击使复选框处于yes状态-OK设置优选项Menu –preferences选择Structrure复选框OK。

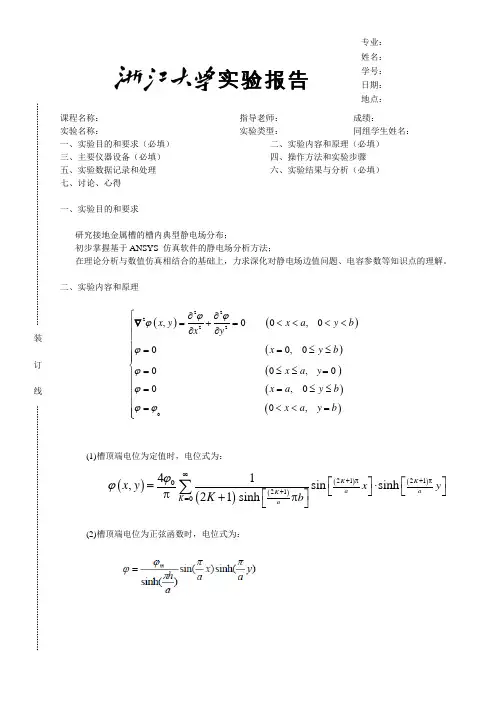

实验报告课程名称：_______________________________指导老师：________________成绩：__________________ 实验名称：_______________________________实验类型：________________同组学生姓名：__________ 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理 六、实验结果与分析（必填） 七、讨论、心得一、实验目的和要求研究接地金属槽的槽内典型静电场分布；初步掌握基于ANSYS 仿真软件的静电场分析方法；在理论分析与数值仿真相结合的基础上，力求深化对静电场边值问题、电容参数等知识点的理解。
二、实验内容和原理(1)槽顶端电位为定值时，电位式为：(2)槽顶端电位为正弦函数时，电位式为：专业：________________ 姓名：________________ 学号：________________ 日期：________________ 地点：________________()()()()22222,0 0, 00 0, 00 0, 00 ϕϕϕϕϕϕ∂∂=+=<<<<∂∂==≤≤=≤≤==x y x a y b x y x y b x a y ∇()()0 , 0 0, ϕϕ=≤≤=<<=⎧⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎩ x a y b y x a b ()()()()()2121210041,sin sinh 21sinh K K a a K a K x y b x y K ϕϕ+π+π+∞=⎡⎤⎡⎤⎣⎦⎣⎦⎡⎤π⎣⎦=⋅π+∑三、主要仪器设备：计算机四、操作方法和实验步骤: 和讲义类同五、实验数据记录及处理1.对选取面进行网格剖分2.在边界上附加第一类边界条件顶端设置为100V 四周设为03.对场域进行求解，后处理结果如下4.在场域内选取节点，选取点图如下各点电位值如右LOAD STEP= 1 SUBSTEP=1TIME=1.0000 LOAD CASE= 0NODE VOLT1 0.00002 0.00003 0.00004 100.005 100.006 0.00001259 28.3781659 4.16821663 4.46031695 38.0451718 44.155MAXIMUM ABSOLUTE VALUESNODE 4VALUE 100.005.查看一条路径上的结果（1）X路径曲线及其数值PRINT ALONG PATH DEFINED BY LPATH COMMAND. DSYS= 0 ***** PATH VARIABLE SUMMARY *****S DX0.0000 -0.34908E-060.50000E-02-0.71266E-080.10000E-01-0.86420E-090.15000E-01-0.16303E-090.20000E-01-0.53232E-100.25000E-01-0.22514E-100.30000E-01-0.10775E-100.35000E-01-0.55335E-110.40000E-01-0.28164E-110.45000E-01-0.13962E-110.50000E-01-0.44780E-120.55000E-01 0.30033E-120.60000E-01 0.12580E-110.65000E-01 0.27276E-110.70000E-01 0.59775E-110.75000E-01 0.13054E-100.80000E-01 0.34499E-100.85000E-01 0.18804E-090.90000E-01 0.10028E-080.95000E-01 0.68631E-080.10000 0.33762E-06（2）Y路径曲线及其数值PRINT ALONG PATH DEFINED BY LPATH COMMAND. DSYS= 0 ***** PATH VARIABLE SUMMARY *****S DY0.0000 0.31596E-100.50000E-02-0.12218E-060.10000E-01-0.60081E-070.15000E-01-0.39611E-070.20000E-01-0.30368E-070.25000E-01-0.25319E-070.30000E-01-0.22138E-070.35000E-01-0.20092E-070.40000E-01-0.18807E-070.45000E-01-0.18089E-070.50000E-01-0.17880E-070.55000E-01-0.18119E-070.60000E-01-0.18823E-070.65000E-01-0.20086E-070.70000E-01-0.22096E-070.75000E-01-0.25248E-070.80000E-01-0.30622E-070.85000E-01-0.39987E-070.90000E-01-0.61575E-070.95000E-01-0.12007E-060.10000 0.60563E-08（3）Z路径曲线及其数值PRINT ALONG PATH DEFINED BY LPATH COMMAND. DSYS= 0 ***** PATH VARIABLE SUMMARY *****S DZ0.0000 0.00000.50000E-02 0.00000.10000E-01 0.00000.15000E-01 0.00000.20000E-01 0.00000.25000E-01 0.00000.30000E-01 0.00000.35000E-01 0.00000.40000E-01 0.00000.45000E-01 0.00000.50000E-01 0.00000.55000E-01 0.00000.60000E-01 0.00000.65000E-01 0.00000.70000E-01 0.00000.75000E-01 0.00000.80000E-01 0.00000.85000E-01 0.00000.90000E-01 0.00000.95000E-01 0.00000.10000 0.0000（4）SUM曲线及其数值PRINT ALONG PATH DEFINED BY LPATH COMMAND. DSYS= 0 ***** PATH VARIABLE SUMMARY *****S DSUM0.0000 0.34908E-060.50000E-02 0.12238E-060.10000E-01 0.60088E-070.15000E-01 0.39611E-070.20000E-01 0.30368E-070.25000E-01 0.25319E-070.30000E-01 0.22138E-070.35000E-01 0.20092E-070.40000E-01 0.18807E-070.45000E-01 0.18089E-070.50000E-01 0.17880E-070.55000E-01 0.18119E-070.60000E-01 0.18823E-070.65000E-01 0.20086E-070.70000E-01 0.22096E-070.75000E-01 0.25248E-070.80000E-01 0.30622E-070.85000E-01 0.39987E-070.90000E-01 0.61583E-070.95000E-01 0.12027E-060.10000 0.33768E-06六、实验结果与分析对Y路径曲线进行积分计算PRINT ALONG PATH DEFINED BY LPATH COMMAND. DSYS= 0***** PATH VARIABLE SUMMARY *****S FS0.0000 0.00000.50000E-02-0.30536E-090.10000E-01-0.76100E-090.15000E-01-0.10102E-080.20000E-01-0.11852E-080.25000E-01-0.13244E-080.30000E-01-0.14430E-080.35000E-01-0.15486E-080.40000E-01-0.16459E-080.45000E-01-0.17381E-080.50000E-01-0.18280E-080.55000E-01-0.19180E-080.60000E-01-0.20104E-080.65000E-01-0.21077E-080.70000E-01-0.22131E-080.75000E-01-0.23315E-080.80000E-01-0.24711E-080.85000E-01-0.26477E-080.90000E-01-0.29016E-080.95000E-01-0.33557E-080.10000 -0.36407E-08根据Y路径曲线特征曲线所求应该是圆弧部分的积分根据上图积分曲线和右图曲线数值进行计算对S 0.0:2---0.98进行积分取样得积分值为（0.48808E-08）—（0.20536E-09）= （0.4676E-08）C=46.76pF七、半面仿真1.场域彩图分析2.针对三种路径的曲线图3.在半域内对Y路径积分图像及其参数PRINT ALONG PATH DEFINED BY LPATH COMMAND. DSYS= 0***** PATH VARIABLE SUMMARY *****S F30.0000 0.00000.25000E-02-0.37167E-090.50000E-02-0.91722E-090.75000E-02-0.11697E-080.10000E-01-0.13405E-080.12500E-01-0.14720E-080.15000E-01-0.15807E-080.17500E-01-0.16733E-080.20000E-01-0.17544E-080.22500E-01-0.18270E-080.25000E-01-0.18929E-080.27500E-01-0.19538E-080.30000E-01-0.20107E-080.32500E-01-0.20646E-080.35000E-01-0.21158E-080.37500E-01-0.21651E-080.40000E-01-0.22127E-080.42500E-01-0.22591E-080.45000E-01-0.23047E-080.47500E-01-0.23498E-080.50000E-01-0.23945E-08积分取值从0.02-0.5：计算式为：（0.23945E-08）-(0.34167E-09)=(0.232233E-08) 与全面的一半相似，得证七、讨论、心得1.该实验中第一次接触ANSYS软件，发现了其对于各种物理场模型分析的强大之处，是一个非常得力的工具软件。

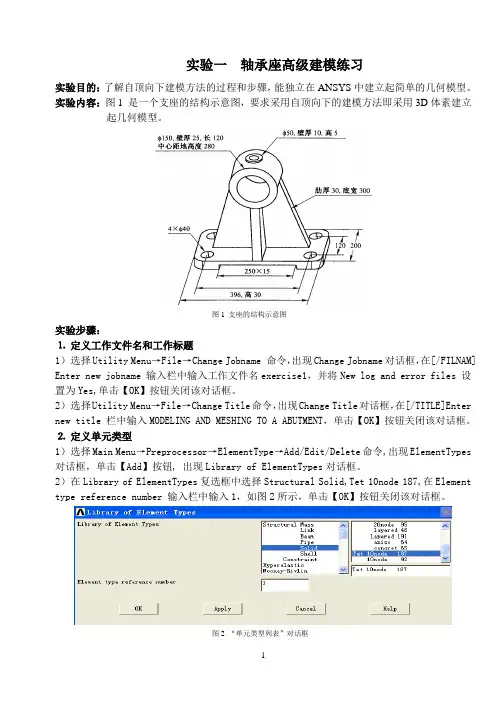

实验一轴承座高级建模练习实验目的：了解自顶向下建模方法的过程和步骤，能独立在ANSYS中建立起简单的几何模型。
实验内容：图1 是一个支座的结构示意图，要求采用自顶向下的建模方法即采用3D体素建立起几何模型。
图1 支座的结构示意图实验步骤：⒈定义工作文件名和工作标题1）选择Utility Menu→File→Change Jobname 命令，出现Change Jobname对话框，在[/FILNAM] Enter new jobname 输入栏中输入工作文件名exercise1，并将New log and error files 设置为Yes,单击【OK】按钮关闭该对话框。
2）选择Utility Menu→File→Change Title命令，出现Change Title对话框，在[/TITLE]Enter new title 栏中输入MODELING AND MESHING TO A ABUTMENT，单击【OK】按钮关闭该对话框。
⒉定义单元类型1）选择Main Menu→Preprocessor→ElementType→Add/Edit/Delete命令,出现ElementTypes 对话框，单击【Add】按钮, 出现Library of ElementTypes对话框。
2）在Library of ElementTypes复选框中选择Structural Solid,Tet 10node 187,在Element type reference number 输入栏中输入1，如图2所示，单击【OK】按钮关闭该对话框。
图2 “单元类型列表”对话框3）单击ElementTypes对话框上的【Close】按钮，关闭该对话框。
⒊创建几何模型1) 选择Utility Menu→PlotCtrls→Style →Colors→ReverseVideo命令，设置显示颜色。
2) 选择Utility Menu→PlotCtrls→View Settings→Viewing Direction命令，出现Viewing Direction对话框，在XV,YV,ZV Coords of view point 输入栏分别输入1,1,1，其余选项采用默认设置，如图3所示，单击【OK】按钮关闭该对话框。
第二讲《ANSYS基础》上机指导书CAD/CAM实验室，USTC实验要求：1、基本熟悉ANSYS界面，能够顺利导入CAD软件的模型。
2、熟悉实体建模和网格划分过程。
练习1：打开ANSYS，熟悉界面，练习导入其它CAD软件的模型文件步骤：1、在X盘新建一个ansys_ex1文件夹作为工作目录2、在【开始】>【程序】中找到ANSYS 9.0>【ANSYS Product Launcher】,点击打开ANSYS9.0Launcher对话框。
单击界面上的【File Management】选项卡，点击【Working Directory】右边的Browse按钮，找到X:\ansys_ex1文件夹。
【Job Name】中填入basic。
然后点击下面的RUN按钮进入ANSYS。
1233、熟悉ANSYS的界面，对照下图了解界面上各个窗口的内容。
注意ANSYS主界面打开的同时，还会开启一个ANSYS 9.0 Out Put Window。
这是ANSYS的信息输出窗口，运行过程中不能关闭。
4、对照下图了解各实用菜单的功能5、点击实用菜单（注：以下用Utility Menu 表示）上的PlotCtrls -> Pan Zoom Rotate …打开【Pan －Zoom －Rotate 】对话框，对照下图了解了解平移－缩放－旋转对话框的使用。
实用菜单命令输入窗口图形显示窗口工具条 主菜单提示窗口显示调整工具文件选择列表显示显示控制工作平面参数设置 宏设置菜单设置帮助6、对照下图了解主菜单的主要功能，点击菜单前面的“+”展开菜单项，熟悉各菜单的内容。
7、练习导入I-DEAS 的.igs 模型文件：（如果操作过程中出现警告，不予理睬） GUI: Utility Menu> File > import > IGES … 打开 【Import IGES File 】对话框，选中Defeature model 选项，单击OK 。
平面结构静力有限元分析报告一、实验目的：1、掌握ANSYS软件基本的几何形体构造方法、网格划分方法、边界条件施加方法及各种载荷施加方法。
2、熟悉有限元建模、求解及结果分析步骤和方法。
3、能利用ANSYS软件对平面结构进行静力有限元分析。
二、实验设备：微机，ANSYS软件。
三、实验一1．问题描述如图所示，使用ANSYS分析平面带孔平板，分析在均布载荷作用下板内的应力分布。
已知条件：F＝20N/mm，L＝200mm，b＝100mm，圆孔半径r＝20，圆心坐标为（100，50），E＝200Gpa。
板的左端固定。
2．建立有限元模型1)．建立工作目录并添加标题进入ANSYS，在File菜单中设置工作文件名为Plane、标题为plane。
2)．创建实体模型（1）创建矩形通过定义原点、板宽和板高定义矩形，板宽200mm，板高100mm。
（2）生成圆面首先在矩形面上生成圆，然后通过布尔“减”操作生成圆孔。
3)．定义材料属性材料属性是与几何模型无关的本构关系，如弹性模量、密度等。
虽然材料属性不是与单元直接相联系在一起，但是由于计算单元矩阵时需要材料属性。
与单元类型相似，材料也可以定义多个，本问题只有一种材料，因此只需定义一种材料，而且只需定义弹性模量和泊松比，EX=200000MPa，PRXY＝0.3。
需要注意，长度的单位为mm,那么这里的单位应设置为MPa。
4)．划分网格（1）选择单元对于任何分析，必须在单元类型库中选择一种或者多种合适的单元类型。
对于本问题选择Plane82单元。
PLANE82单元有8个节点，每个节点有2个自由度，分别为x和y方向的平移，既可用作平面单元，也可以用作轴对称单元。
此单元具有一致位移形状函数，能很好地适应曲线边界。
（2）定义单元实常数有限单元的几何特性，不能仅用其节点的位置充分表达，这时需要提供一些实常数来补充几何参数。
本问题所用单元类型为带厚度平面应力分析，因此分析类型设定为Plane strs w/thk类型，设置单元厚度为20mm。
A N S Y S 程序应用基础实验类型 验证性实验 一、实验目的和要求1.了解ANSYS 软件的界面和基本功能，初步掌握使用ANSYS 软件求解问题基本步骤；初步掌握使用ANSYS 软件求解杆系结构静力学问题的方法；2. 初步掌握使用ANSYS 软件求弹性力学平面问题的方法。
二、实验设备和软件台式计算机，ANSYS11.0软件。
三、实验内容1.应用ANSYS 程序求解杆系结构静力问题2.应用ANSYS 程序求解平面应力问题——直角支架结构3.应用ANSYS 程序求解平面应变问题——厚壁圆筒承受压力 要求：（1）建立有限元模型；（2）施加约束和载荷并求解； （3）对计算结果进行分析处理。
应用ANSYS 软件求正方形弹性体的应力分布6.6设有单元厚度的正方形弹性体，边界上的约束和载荷如图。
已知材料的弹性模量E=3211/10m N ×，泊松比µ=0.3，水平均布载荷的合力P=3N 310×，不记自重。
求出节点位移及单元应力。
PRINT REACTION SOLUTIONS PER NODE***** POST1 TOTAL REACTION SOLUTION LISTING *****LOAD STEP= 1 SUBSTEP= 1TIME= 1.0000 LOAD CASE= 0THE FOLLOWING X,Y,Z SOLUTIONS ARE IN THE GLOBAL COORDINATE SYSTEMNODE FX FY1 -1500.0 0.24177E-104 -1500.0TOTAL VALUESV ALUE -3000.0 0.24177E-10。
第二章ANSYS 入门21 21图2-3 带孔平板模型1．问题描述难度级别：普通级别。
所需时间：一个小时或者更多（视ANSYS操作熟练程度而定）。
实例类型：ANSYS结构分析。
分析类型：线性静力分析。
单元类型：PLANE82ANSYS功能示例：实体建模包括基本的建模操作，布尔运算和网格细化；施加均布载荷；显示变形后形状和应力等值线图、单元信息列表；基本的结果验证技巧。
ANSYS帮助文件：在ANSYS Structural Analysis Guide了解Structural Static Analysis分析知识，在ANSYS Elements Reference部分了解Plane82单元的详细资料。
2．建立有限元模型1．建立工作目录并添加标题以Interactive方式进入ANSYS，选择工作文件名为Plane、标题为plane。
2．创建实体模型（1）创建矩形通过定义原点、板宽和板高定义矩形，其操作如下：GUI：PreProcessor > Modeling > Create > Areas > Rectangle > By 2 Corners弹出Rectangle by 2 corners对话框（如图2-4所示），如图2-4所示填写。
WP X和WP Y 表示左下角点坐标。
命令：BLC4,0,0,200,100第二章有限元分析基础22图2-4 生成矩形（2）生成圆面首先在矩形面上生成圆，然后挖去生成圆孔。
生成圆面得操作如下：GUI：PreProcessor > Modeling > Create > Areas > Circle > Solid Circle弹出Solid Circular Area对话框（如图2-5所示），依图2-5输入圆面几何参数。
图2-5 生成圆命令：CYL4,100,50,20下面通过布尔“减”操作生成圆孔，其操作如下：GUI：Processor > Modeling > Operate > Booleans > Subtract > Areas先选择矩形面为Base Area，单击OK按钮，然后选择圆，单击OK按钮。
