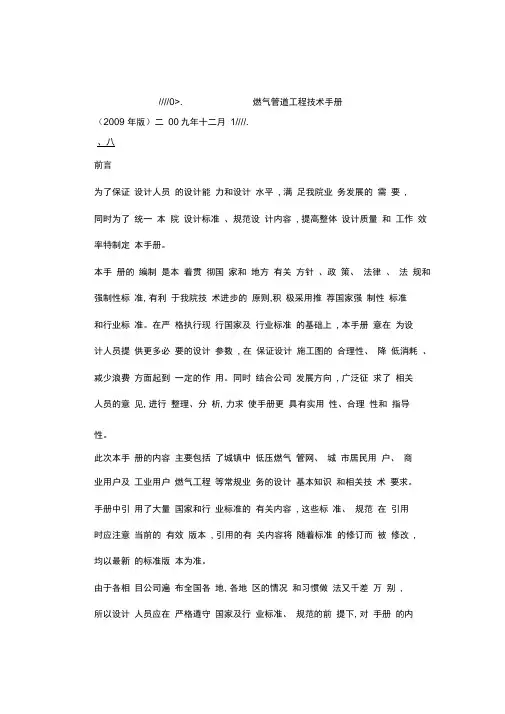

////0>. 燃气管道工程技术手册（2009 年版）二00九年十二月1////.、八前言为了保证设计人员的设计能力和设计水平, 满足我院业务发展的需要,同时为了统一本院设计标准、规范设计内容, 提高整体设计质量和工作效率特制定本手册。
本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准, 有利于我院技术进步的原则,积极采用推荐国家强制性标准和行业标准。
在严格执行现行国家及行业标准的基础上, 本手册意在为设计人员提供更多必要的设计参数, 在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。
同时结合公司发展方向, 广泛征求了相关人员的意见, 进行整理、分析, 力求使手册更具有实用性、合理性和指导性。
此次本手册的内容主要包括了城镇中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。
手册中引用了大量国家和行业标准的有关内容, 这些标准、规范在引用时应注意当前的有效版本, 引用的有关内容将随着标准的修订而被修改,均以最新的标准版本为准。
由于各相目公司遍布全国各地, 各地区的情况和习惯做法又千差万别,所以设计人员应在严格遵守国家及行业标准、规范的前提下, 对手册的内容灵活运用。
在手册执行的过程中, 我们诚恳地希望大家将遇到的问题及时反馈给设计分院, 以便使手册的内容得到不断的补充、修改和完善。
2////.目录第一章基本规定3第一节绘图基本要求及设计图例3、燃气专业制图的一般规定320、燃气专业设计制图标准. 5四、燃气专业设计图例见附录一。
错误! 未定义书签。
第二节燃气管道施工图设计文件9一、设计文件组成:. 9二、设计文件内容:. 9三、填写的几点要求:. 10四、施工图上的说明内容: 10 五、设计文件的格式规定: 10第三节常用技术标准11一、国家标准11二、行业标准15三、标准应用:. 16第二章燃气管道施工图设计18第一节设计需收集的资料18一、室内燃气管道施工图设计需收集的资料. 18二、室外燃气管道施工图设计需收集的资料. 18三、调压器室燃气管道施工图设计需收集的资料19四、锅炉房（直燃机）燃气管道施工图设计需收集的资料. 19五、燃气管道跨越工程支撑设计需收集的资料（工艺专业提供给结构专业）第二节管材及附件的选用20一、室内燃气管道的管材及管件选用. 20二、室外燃气管道的管材及管件选用. 21三、聚乙烯管材、管件的使用规定21四、穿跨越工程管材的选用22 第三节设计参数及计算方法23一、燃气小时计算流量的确定. 23二、燃气管道摩擦阻力计算25三、低压燃气管网压降及压降分配27四、常用燃气管道规格的计算. 27 第四节施工图设计要点31一、室内燃气管道工程施工图设计要点: 31 （一）管线位置. 31 （二）阀门位置. 31 （三）活接头位置32 （四）套管的设置32 （五）管卡或支架（托架）的设置32 （六）燃气表的安装32 （七）燃气燃烧器具的安装32 （八）对燃具给排气设施和排烟设施的安装要求（九）商业用户、工业企业设计要点. 34 （十）锅炉房（直燃机）燃气管道设计要点. 34 3////.（十一）对于高层建筑的室内燃气管道系统应考虑的问题:35（十二）特殊场所安装燃气设施的要求: 36（十三）燃气管道及设备的防雷、防静电设计应符合下列要求（十四）室内燃气管道施工图需要注意的事项有:. 38二、室外燃气管道工程施工图设计要点: 39（一）高、中压管线的平面布置原则. 39（二）高压管道设计需注意的事项:. 40（三）中压管道设计需注意的事项:. 41（四）低压管网的平面布置原则42（五）中、低压庭院管网设计应注意的几点:4333:. 37（六）设计室外架空燃气管道应注意的几点:45（七）管道的纵断面布置原则. 46三、调压室燃气管道施工图设计要点:46 第五节主要设备的选用和安装47一、燃气计量表. 47（一）燃气计量装置选型的基本原则. 47（二）燃气计量表装置的设置要求48（三）燃气表安装位置确定48（四）燃气表的保护装置49（五）燃气表的安装场所50二、调压装置的安装50（一）调压装置的选择原则50（二）调压装置的设置要求50（三）调压装置的工作环境51（四）调压器的安装调试应按照设备说明书和有关要求进行。
