吸收塔安装施工组织设计

吸收塔施工方案吸收塔制造安装施工方案1、工程概况1.1 XXXX电厂位于XX省XX市郊，由大唐发电有限公司投资兴建，我单位承接本项工程一期制作安装2台300MW发电机组排烟脱硫系统吸取塔的制装，吸取塔是整个排烟脱硫系统工艺中最大、最重要的非标准设备。

该工程工期短，工序交叉多，设备制装要求高，现场安装环境差，给工程施工带来了一定的难度。

1.2 吸取塔要紧技术参数2、编制依据2.1 吸取塔设计图纸2.2 GB50205-95《钢结构工程施工及验收规范》2.3 GB150-98《钢制压力容器》2.4 DL/T869-2004《火力发电厂焊接技术规程》2.5 DL/T5047-95《电力建设施工及验收技术规范》（锅炉机组篇）2.6 GBJ128-90《立式圆筒型钢制焊接油罐施工及验收规范》2.7 SH3530-93《石油化工立式圆筒型钢制储罐施工工艺标准》2.8 JB4708-2000《钢制压力容器焊接工艺评定》2.9 JB/T4709-2000《钢制压力容器焊接规程》2.10 JB4735-97《压力容器无损检测》2.11 吸取塔设备技术协议及规范书3、施工工艺程序与施工方法、技术措施3.1施工方法3.1.1 本工程塔体部分采纳液压千斤顶提升倒装法进行安装，立即塔底环板铺设在基础上并用卡具打紧，随后在底板上放出塔壁基准线，依据塔壁基准线组装塔体最上部倒数第三带壁板并焊接，随后正装倒数第二带和最上一层带板、壁板加强筋及其附属构件、出口收缩段锥体和出口法兰并完成焊接检验工作。

安装塔内提升装置并试运行二次，各液压顶动作必须和谐一致，将上三带板接锥顶整体提升至一米高度后在外侧围下一带板，待全部放置到位后连续提升至一带板高度，然后按图纸找正并完成焊接检验工作，最后按同样方法依次提升直至塔体全部组装完毕，壁板提升过程中应同步完成塔体加强筋、塔壁检修人孔、接管和平台牛腿的安装。

待塔体全部组装完毕后再在塔内搭设脚手架由下至上依次完成内件、进口烟道和塔平台钢结构的安装。

湖南某电厂吸收塔制作安装施工方案1.项目概述湖南电厂拟对其工厂内部的废气进行处理，减少对环境的污染。

为此，拟设计、制作和安装一座吸收塔，用于吸收和处理废气中的有害物质。

本方案主要介绍吸收塔的制作和安装工作。

2.施工准备2.1确定吸收塔的设计要求和规格，包括尺寸、材料、工作温度和压力要求等。

2.2采购所需的材料和设备，包括钢板、法兰、连接件、泵等。

2.3搭建施工现场，包括搭建临时工棚、安装必要的安全设施等。

3.制作吸收塔3.1根据设计要求和规格，将钢板切割成所需尺寸，并进行预处理，包括去除锈蚀和排除焊缝。

3.2对钢板进行组装，通过焊接和螺栓连接等方式固定在一起，形成吸收塔的主体结构。

3.3进行检漏测试，确保吸收塔的密封性能满足设计要求。

3.4进行表面处理，包括喷漆和涂层，以提高吸收塔的耐腐蚀性和美观度。

4.安装吸收塔4.1确定吸收塔的安装位置和方向，根据设计图纸进行定位和标注。

4.2准备基础，包括清理施工现场、浇筑混凝土基础等。

4.3将吸收塔吊装到安装位置，使用吊装设备进行安全固定。

4.4进行连接管道的安装，包括入口和出口管道、循环水管道、排放管道等。

4.5安装吸收塔的配套设备，包括泵、阀门、控制系统等。

4.6进行系统调试和测试，确保吸收塔的运行正常。

5.安全措施5.1在施工过程中，遵守安全操作规程，穿戴必要的安全装备，如头盔、护目镜、手套等。

5.2在吸收塔周围设置警示标识，限制非相关人员的进入。

5.3遵守有关环保法规和安全规定，确保施工过程中不会对周边环境和工人健康造成影响。

5.4针对可能存在的风险和危险，制定相应的应急预案，提前准备必要的急救设备和物资。

6.施工进度和质量控制6.1制定详细的施工进度计划，并保持与电厂相关人员的沟通和协调，确保按时完成施工任务。

6.2进行中间和最终质量检查，确保吸收塔的制作和安装质量符合设计要求和标准。

6.3定期报告施工进展和质量情况，并及时解决施工中出现的问题和难题。

吸收塔基础施工方案1
本文旨在探讨吸收塔基础施工方案的具体步骤和注意事项，以确保施工过程顺利进行并达到预期效果。

一、施工准备
在进行吸收塔基础施工之前，首先需要做好充分的准备工作。

这包括确定施工地点、清理施工现场、准备所需材料和工器具等。

二、基础设计
吸收塔基础设计是整个施工过程中的关键环节。

设计应考虑土质条件、承载力要求、荷载传递等因素，确保基础的稳固和耐久。

三、基础开挖
根据设计要求，进行吸收塔基础的开挖工作。

开挖深度和尺寸需严格按照设计要求执行，同时要注意保证开挖边坡的稳定。

四、基础浇筑
在开挖完成后，进行基础的浇筑工作。

在浇筑过程中，需严格控制混凝土的浇筑质量和时间，保证基础的整体性和强度。

五、基础养护
完成基础浇筑后，需要进行养护工作。

养护的时间和方法应根据混凝土材料的类型和气候条件来确定，以确保基础的早期强度和耐久性。

结语
通过以上步骤的认真执行，可以有效地实现吸收塔基础施工的顺利进行。

在整个施工过程中，要时刻关注施工质量和安全，确保最终完成的基础符合设计要求，并能够满足使用需要。

吸收塔安装施工方案吸收塔是污水处理系统中的一种重要组成部分，用于去除水中的悬浮颗粒物、溶解性有机物和其他杂质。

在进行吸收塔的安装施工时，需要制定详细的施工方案，以确保施工过程顺利进行，工程质量达到要求。

1.施工准备工作1.1确定吸收塔的安装位置，绘制详细的布置图纸。

1.2调查工地地质和地形情况，评估土地承载力能力。

1.3确定施工期限和人员安排，制定施工进度计划。

1.4购买所需的吸收塔材料和设备。

1.5安排施工现场的临时设施，包括施工办事处、材料堆放区和工人宿舍等。

2.地基处理2.1根据设计要求，在安装位置开展地基处理工作。

可以采用挖坑、填土或加固等方法，以保证地基的稳定性和承载力。

2.2在地基处理完成后，进行基础施工。

根据设计图纸要求，施工混凝土基础，确保基础的平整和牢固。

3.吸收塔组装3.1将吸收塔组件从运输车辆上取下，进行清洗和检查，确保其完好无损。

3.2按照设计图纸要求，将吸收塔组件进行组装。

组装过程中，要注意组件的相对位置和连接方式，确保组合结构的稳定性和密封性。

3.3在组装吸收塔的过程中，要进行多次检查，确保组件的相互连接正确，并且没有松动和漏水的情况发生。

4.吸收塔安装4.1使用吊车或起重机将组装完成的吸收塔吊装到基础上。

在吊装过程中，要注意吊装角度和速度，确保吊装的安全和稳定。

4.2安装吸收塔时，要保证其与进出水管道的连接准确和牢固。

可以采用螺栓连接或焊接等方式，确保管道与吸收塔之间的连接紧密，并无漏水情况。

5.完成工程5.1在吸收塔安装完成后，进行系统的初步调试。

包括检查进出水管道的流量和压力，以及吸收塔内部的水位、搅拌器的运行状态等。

5.2完成调试后，对吸收塔进行系统的清洗和消毒，以确保塔内无杂质和细菌。

5.3最后，进行工程验收。

检查施工质量是否符合设计要求，确保设备运行正常，不存在漏水、松动等问题。

6.安全措施6.1在吸收塔安装施工过程中，要严格按照安全操作规程进行作业，确保工人的人身安全。

吸收塔内件安装施工方案一、施工组织设计1.在施工前，应根据施工图纸和设计方案制定详细的施工组织设计方案，明确施工人员的工作职责和各项工作的执行步骤。

2.组织施工前的技术交底，确保每个施工人员对吸收塔内件安装的要求和施工工艺有清楚的认识和理解。

3.成立塔内件安装施工班组，安排班组人员具备相应的资质和经验，以确保施工人员的技术素质和安全意识。

二、施工前准备工作1.设计和制定施工方案，包括施工顺序、施工工艺、安全措施等，并征得相关部门的批准。

2.准备所需的施工材料和设备，包括吸收塔内件、吊装机械和安全措施设备等。

3.对吸收塔进行检查，确保塔内件安装的前置条件满足要求，如塔体结构的完好性、塔内的净空要求等。

4.制定安全措施和施工标准，明确施工过程中需要采取的安全措施和要求。

三、吊装施工1.指定专人负责吊装施工，并全程监控吊装过程中的安全。

2.根据设计要求，合理选择吊装机械和吊装器具，确保吊装过程中的稳定性和安全性。

3.在吊装现场进行必要的平整和整理，确保施工机械设备的稳定性和施工人员的安全。

4.吊装吸收塔内件时，应控制好降落速度，避免对吸收塔内件造成损坏。

5.吊装过程中，应密切配合指挥人员的指导，保证吊装作业的整体协调性和安全性。

四、安装施工1.根据施工图纸和设计要求，按照正确的安装工艺，进行塔内件的安装。

2.对吸收塔内件进行检查，确保其完好无损并符合设计要求。

3.在安装过程中，严格掌控吸收塔内件的水平度和垂直度，保证其符合设计要求。

4.对吸收塔内件的连接部位，采取适当的焊接和固定方式，确保其牢固可靠。

5.在塔内件安装完成后，进行一次全面检查，确保吸收塔内件的安装质量符合要求。

五、安全措施1.设立施工现场警示标志，明确施工范围，并采取防护措施，确保施工现场的安全。

2.配备完善的施工保护措施设备，包括安全帽、安全绳索、人员通行道等，在施工过程中，施工人员必须正确佩戴防护用品。

3.对施工人员进行安全教育和培训，提高其安全意识和应急处理能力。

吸收塔脚手架搭设施工方案一、工程概况及工程目标吸收塔是化工行业中常见的一种设备，其主要功能是进行气液反应，吸收和分离。

在吸收塔的施工过程中，搭设脚手架是必要的，以提供施工作业人员的安全作业环境。

本方案将详细介绍吸收塔脚手架的搭设施工方案。

二、施工准备工作1.现场勘测：确定吸收塔的位置、高度、尺寸，了解场地地形，确定搭设脚手架的具体要求。

2.材料准备：准备所需的脚手架材料，包括钢管、钢板、螺栓、脚手架支撑杆等。

3.人员配置：安排熟悉搭设脚手架工作的工人，并进行相关培训，确保施工人员的安全作业认知。

三、脚手架搭设方案1.脚手架设计：根据吸收塔的尺寸和高度，进行脚手架的设计和计算，确保脚手架的稳定性和安全性。

2.安装扣件：首先安装脚手架的基础支撑杆，然后根据设计方案，依次安装横向杆、纵向杆和斜杆，并使用螺栓进行固定。

3.搭设脚手架框架：根据设计方案，搭设脚手架的主框架，确保平整、水平。

在主框架的两侧，安装相应的斜杆加固。

4.断面支撑：根据吸收塔的高度，设置适当的断面支撑，以增加脚手架的稳定性，并使用垫板进行加固。

5.加装脚手架板、踏板和防护栏杆：根据脚手架的高度，依次加装脚手架板、踏板和防护栏杆，以提供安全的作业环境。

6.检查和修整：搭设脚手架后，必须进行全面检查，确保脚手架的稳定性和安全性。

对出现的问题进行及时修整和加固。

四、施工安全措施1.工地标志：在吸收塔施工现场的入口处设置明显的施工标志，警示人员进入施工区域。

2.安全教育：对参与吸收塔脚手架搭设的工人进行安全教育，强调安全作业注意事项，理解搭设方案，在施工过程中注重个人安全。

3.安全防护：在脚手架搭设过程中，工人必须佩戴安全帽、安全鞋等个人防护装备，以确保施工作业的安全。

4.定期检查：在吸收塔脚手架施工过程中，定期进行脚手架的检查，及时发现并处理安全隐患，确保施工安全。

五、施工实施步骤1.按照施工准备工作进行现场勘测，了解吸收塔的具体情况。

2.进行脚手架搭设方案的制定和设计。

吸收塔内件安装施工方案
一、施工前准备工作
在进行吸收塔内件的安装施工之前，需要做好以下准备工作： - 确认吸收塔的设计图纸，包括内部构造、尺寸等信息。

- 检查吸收塔安装位置，确保符合设计要求。

- 准备安装所需的工具和设备，如吊装设备、焊接设备等。

- 做好安全防护措施，如搭设防护网、设置警示标志等。

二、施工步骤
1. 吊装吸收塔内件
根据设计图纸确定吸收塔内件的安装位置，使用起重机进行吊装。

在吊装过程中，需谨慎操作，确保安全。

2. 定位吸收塔内件
将吊装好的吸收塔内件按照设计要求准确定位，使用测量工具确保位置准确无误。

3. 连接吸收塔内件
根据设计要求，使用焊接设备将吸收塔内件与周围结构进行连接。

在焊接过程中，要注意焊接质量和安全。

4. 检查验收
安装完成后，对吸收塔内件进行检查验收。

检查安装质量，确保各部件连接牢固，无松动现象。

三、施工注意事项
•操作人员必须经过专业培训，具备相关施工经验。

•施工现场必须设置警示标识，避免他人误入。

•施工过程中要注意安全，搭设好防护设施，减少事故发生的可能性。

•如有特殊情况，应及时停止施工并向相关部门汇报。

四、施工结束
施工完成后，及时清理施工现场，归还使用的工具和设备。

同时，做好施工记录，整理相关资料，以备后续参考。

以上为吸收塔内件安装的施工方案，希望能为相关工作提供参考，并确保施工质量和安全。

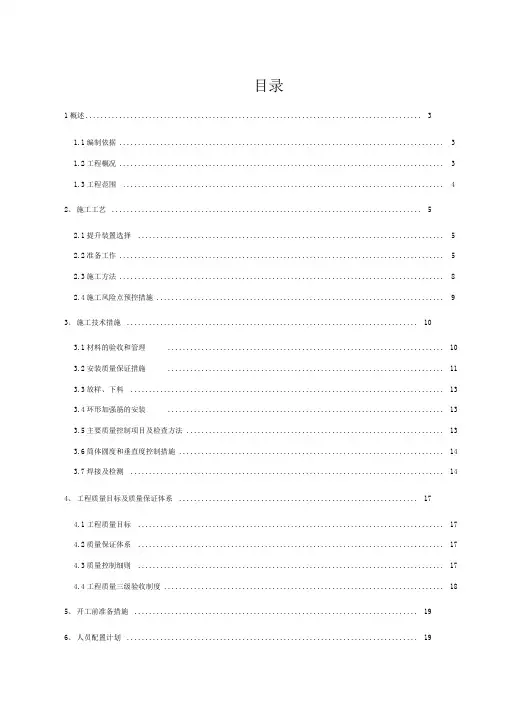

目录1概述 (3)1.1编制依据 (3)1.2工程概况 (3)1.3工程范围 (4)2、施工工艺 (5)2.1提升装置选择 (5)2.2准备工作 (5)2.3施工方法 (8)2.4施工风险点预控措施 (9)3、施工技术措施 (10)3.1材料的验收和管理 (10)3.2安装质量保证措施 (11)3.3放样、下料 (13)3.4环形加强筋的安装 (13)3.5主要质量控制项目及检查方法 (13)3.6筒体圆度和垂直度控制措施 (14)3.7焊接及检测 (14)4、工程质量目标及质量保证体系 (17)4.1工程质量目标 (17)4.2质量保证体系 (17)4.3质量控制细则 (17)4.4工程质量三级验收制度 (18)5、开工前准备措施 (19)6、人员配置计划 (19)7、安全与环境卫生技术措施209、消防管理 (22)10、应急处置预案 (23)1、概述1.1编制依据1.1.1华能海口电厂8、9号机组超低排放脱硫改造项目招标文件1.1.2华能海口电厂8、9号机组超低排放脱硫改造项目技术协议1.1.3华能海口电厂8、9号机组超低排放脱硫改造项目合同1.1.4华能海口电厂8、9号机组超低排放脱硫改造项目提供的原始资料1.1.5相关设计图纸1.1.6相关的现行技术规范《立式圆筒形钢制焊接储罐施工规范》GB50128-2014《钢制焊接常压容器》NB/T47003.1-2009《承压设备无损检测》1部分：通用要求NB/T47013.1-2015《承压设备无损检测》2部分：射线检测NB/T47013.2-2015《承压设备无损检测》3部分：超声检测NB/T47013.3-2015《承压设备无损检测》4部分：磁粉检测NB/T47013.4-2015《承压设备无损检测》5部分：渗透检测NB/T47013.5-2015《承压设备无损检测》7部分：目视检测NB/T47013.7-2012《火电厂烟气脱硫吸收塔施工及验收规程》DL/T5418-20091.2工程概况华能海口电厂2X 330MW亚临界机组，四期8、9号机组烟气脱硫装置由清华同方环境有限公司承建，均采用石灰石-石膏湿法（液柱塔）烟气脱硫工艺，按一炉一塔设计。

吸收塔施工方案吸收塔施工方案一、工程概况吸收塔是工业废气处理系统中的重要设备，主要用于对废气中的有害气体进行去除。

本文将介绍吸收塔的施工方案。

二、施工准备1.制定详细的施工计划，包括施工时间、工序安排等。

2.准备施工所需的设备、材料和人力资源。

3.进行现场勘察，了解现场情况，确定塔的具体位置和布置方式。

三、施工方案1.基础施工根据设计要求，进行基础的施工，包括基础开挖、底板浇筑等工作。

2.设备安装安装吸收塔的主体设备，包括反应器、填料层、分布器、排气设备等。

注意设备的定位、固定和连接。

3.管道铺设根据设计要求，进行管道的布置和铺设。

包括进气管、出气管、进液管、出液管等。

4.填料安装将塔内的填料按设计要求进行安装，保证填料的均匀分布和稳定性。

5.附件安装安装塔的附件设备，包括液位计、温度计、流量计等。

确保附件设备的准确性和可靠性。

6.管道连接进行吸收塔与其他设备之间的管道连接，保证连接的牢固和密封性。

7.防腐处理对吸收塔进行防腐处理，保护设备免受化学腐蚀的侵蚀。

四、安全措施1.施工过程中，所有人员必须佩戴安全帽、防护服等个人防护用品，严禁穿拖鞋等不符合安全要求的服饰。

2.施工现场需设置警示标志，明确指示施工区域，防止无关人员进入施工区域。

3.对施工现场进行专人管理，保持施工现场的整洁和有序。

4.进行严格的施工流程管理，确保施工质量和安全性。

5.设备安装完毕后，进行设备调试和试运行，确保设备安全可靠。

五、施工进度按照施工计划的安排，根据施工的工序和难度，预计施工周期为30天。

六、施工质量要求1.各项设备安装符合设计要求，设备位置准确，连接牢固。

2.填料层均匀分布，填料稳定性好。

3.管道连接牢固，无泄漏现象。

4.吸收塔的防腐处理完善，具有较好的耐腐蚀性。

七、施工成本预算根据吸收塔的具体规模和设备要求，初步预计施工成本为X 万元。

八、施工风险评估1.施工现场存在危险因素，如高空作业、化学药品等，需要采取相应的安全措施，确保施工人员的安全。

1 项目概况本工程是通辽发电厂三期（1×600MW）亚临界空冷机组烟气脱硫EPC工程。

该项目采用石灰石-石膏湿法脱硫技术、一炉一塔方式布臵。

吸收塔直径为17500mm，高36000mm，塔体重量约289.65t，为全钢制圆筒薄壁容器。

2 编制依据2.1 YB9254-95《钢结构制作安装施工规程》2.2 GB50205-2001《钢结构工程施工质量验收规范》2.3 GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》2.4 DL/T5047-98《电力建设施工及验收技术规范》锅炉机组篇2.5 《火电施工质量检验及评定标准》锅炉篇2.6 DL5007-98《电力建设施工及验收技术规范》火力发电厂焊接篇2.7 《火电施工质量检验及评定标准》管道篇2.8 《电力建设安全规程》（火力发电厂部分DL5009.1-2002）2.9 《电力建设安全健康与环境管理规定》2002版2.10 劳人处[1996]276号《蒸汽锅炉安全技术监察规程》2.11 吸收塔钢结构施工图2.12 吸收塔接口施工图2.13 吸收塔内部支撑结构施工图2.14 吸收塔平台施工图2.15 吸收塔钢结构技术规范书2.16 吸收塔安装相关技术资料2.17 烟气脱硫装臵安装设计文件2.18 施工组织设计2.19 有关施工安装、质量、安全的会议纪要3 作业准备工作3.1 人力资源3.1.1 施工负责人 1人技术负责人 2人质量负责人 1人安全负责人 1人起重、操作工 6人铁工 20人焊工 10人力工 10人电工 2人3.1.2 所有参加吸收塔安装的作业人员均需通过三级安全教育，并考试合格。

3.1.3 电焊工、起重工、操作工、电工持有相应的资格证书，且在有效期内。

3.2 图纸会审、作业技术及安全交底3.2.1 施工人员应熟悉施工图纸、作业方案及厂家特殊工艺要求，做到明确设计意图、熟悉系统结构、切实掌握烟气脱硫装臵吸收塔安装的施工工艺、技术要求及质量标准。
