矿用工字钢棚安全技术措施正式版

煤矿架工字钢棚安全技术措施随着经济的快速发展，我国在能源领域中煤矿的作用不可替代。

然而，煤矿行业也是充满危险的行业，因此，在煤矿生产过程中，安全问题应该被高度重视。

在煤矿架工中，工字钢棚是不可缺少的重要设备之一，因此，需要采取一系列的安全技术措施以确保其正常运行并保障工人的安全。

本文将介绍一些常见的煤矿架工字钢棚安全技术措施。

一、定期检查和检测定期检查和检测是保障煤矿架工字钢棚安全的重要措施之一。

可以通过检查来发现、问题并对其进行及时维护，防止因机械故障导致的安全事故。

检测范围应该包括工字钢棚的结构、连接件、支架和电器设备等。

二、设置安全防护装置设置安全防护装置也是保障煤矿架工字钢棚安全的一个必要措施。

安全防护装置包括位置轨迹、速度检测和自动停车设备等，可以在发生事故时自动停止机器的运行，并防止因过载或温升过高等原因导致的事故。

三、提高工作人员的安全意识提高工作人员的安全意识也是保障煤矿架工字钢棚安全的重要措施之一。

工作人员需要了解工字钢棚的结构、性能和操作规程，并且具有安全知识和自救能力。

在进行操作和维护时应该注意自身安全，严格按照规程操作，确保工作的安全和顺利。

四、使用符合标准的材料使用符合标准的材料也是保障煤矿架工字钢棚安全的一个必要措施。

应该选择具有优良性能、防腐、耐磨等特点的材料，并且符合产品标准和相关规定。

在安装过程中，应该严格按照标准要求进行验收，确保质量和安全。

总之，煤矿架工字钢棚的安全问题对于煤炭行业的健康发展至关重要。

需要采取一系列的安全技术措施以确保设备的正常使用和工人的安全。

定期检查和检测、设置安全防护装置、提高工作人员的安全意识和使用符合标准的材料等都是必要的措施。

未来，我们需要持续加强煤矿架工字钢棚的安全管理，切实保障煤炭生产的质量和安全，为社会做出更大的贡献。

最新整理煤矿架工字钢棚安全技术措施一、支护方式及参数1、巷道规格：净宽3000mm,净高2500mm,掘进宽度3220mm,掘进高度2600mm。

2、支护材料：11#矿用工字钢。

工字钢结构图附图：1。

3、支护形式：采用梯形支护，工字钢棚间距为1.0米，当顶板破碎时工字钢棚间距为0.5米，如仍不满足支护要求架设工字钢密集棚。

棚腿及横梁使用11#矿用工字钢，采用12#普通槽钢作为棚梁棚腿连接点卡扣，每两排棚腿之间以拉杆连接，拉杆采用20#圆钢。

每个棚梁设两道拉杆，两根拉杆分别距两边500 mm，每个棚腿设两道拉杆，一根拉杆距棚腿底1000mm, 另一根拉杆距棚顶500mm，棚梁两端和棚腿中部各用φ≥120mm的硬质原木打设棚撑，棚腿底部焊接xxxxmm×xxxx mm×10 mm铁板，支护设计图见附图：2。

二、支护工艺（1）临时支护：①、金属前探梁选用3根长度不小于4m的11#工字钢，每根前探梁固定点卡子不少于3个，两固定点要间隔一棚，前探梁要余出两端固定点不小于100mm，前探梁端头距迎头煤（岩）壁不大于200mm，排距为1000mm均匀布置。

前探梁必须使用防滑钩固定，防止下滑。

②、迎头山墙采用护山wang作临时支护，护山wangwang孔规格为100mm×100mm，护山wang上部固定在棚梁上，两帮固定在两肩窝的单体上，迎头端面要全断面覆盖。

（2）永久支护：①工字钢棚梁长3620mm×腿长2950mm，采用塑料wang、竹背板花背腰帮过顶。

塑料wang搭茬不少于100mm，搭茬处每隔xxxxmm用14#铁丝双股扎接。

②架棚净宽4000mm（腰扎）×净高2600mm。

棚距（中-中）600mm，棚腿扎角15°，柱窝深度300mm。

③架棚棚体端正，正规有劲，不得淋肩、调斜、迎退山。

矿用工字钢棚安全措施随着现代化工业的发展，矿用工字钢棚（以下简称矿棚）作为一种重要的建筑材料，被广泛应用于矿山、物流、航空等领域。

矿棚具有结构简单、造价低廉、易于安装等优点，但其不足之处也在于其安全系数较低。

为了确保矿棚在使用过程中的安全性，必须在设计、施工和使用中采取严格的安全措施。

一、设计阶段的安全措施1、结构设计矿棚的结构设计应该合理、稳定、安全。

在设计过程中，需要考虑到周边环境、使用寿命、能承受的荷载等因素，使其能够在各种复杂的外界条件下始终保持稳定，确保使用安全。

2、材料选择在矿棚的设计过程中，需要选择优质、可靠的建材，以保证建筑的稳定性和安全性。

在材料的选择中，应优先选择符合国家相关标准的材料，避免使用低质量的材料，对成本要合理衡量。

二、施工阶段的安全措施1、搭建方案矿棚搭建方案必须经过认真的设计，考虑到地质情况、气候等各种外界因素，确保施工的安全性。

2、施工人员在施工过程中必须配备具有相关专业知识和技能的工人，避免出现不专业操作导致的事故。

3、安全设施在施工过程中，要加强安全设施的配置，包括：安全带、安全网、安全绳等。

同时，还要定期检修设施，及时更换损坏部件，确保其有效性。

三、使用期间的安全措施1、定期检查矿棚在长期使用过程中，可能会受到风雨等自然因素的影响，还有人为因素，如碰撞等，这就需要定期对其进行检查，及时修缮、更换可能存在的安全隐患。

2、预防火灾对于一些设备放置在矿棚中，要注意防火，并准备相应的灭火器材。

3、保持干燥在指定场所和环境，让矿棚保持干燥，防止矿棚受潮生锈。

同时要注意一些制品的防潮和保护。

4、防雷在雷电天气下，要加强对矿棚的防护措施，如加装接地设备、避开高处、离开大树等，确保人员安全。

总之，矿用工字钢棚在建造、运用过程中一定要严格遵守各项安全规定，并加强自身的管理，为不可预见的安全事故留出一个生活和工作的安全空间，让工作和生活都能得到有力水平的保证，有效的预防事故发生。

矿用工字钢棚安全技术措施11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程。

2、施工前，必须准备好足够要求的一切支护材料及安全设施和应急冒顶的支护材料；清理好巷道，确保巷道畅通，安全文明生产。

3、进入工作地点开门时首先检查施工点及邻近煤（岩）情况，发现悬矸悬煤及时用不低于2.50米的长把工具处理掉，并加固好邻近棚架，确保安全施工。

4、施工时，以回风巷迎头为中开门，磁方位：283度，平推2米作为挂车点；破断层掘进上山，按24度升见煤后顺煤掘进，巷道支护断面为梯形，钢型棚架支护，净高腰线上1.0米，腰线下1.0米，净宽2.0米，扎角1：0.17，棚距1.00米，6背顶8背邦，接口要严密，腿窝0.20米。

严格按中线施工。

5、施工放炮前，首先加固开门口前后10米内的支架；在开门口使用好双抬棚，放炮后要逐棚检查，并将前探梁前移至工作面固定牢固，上方用方木背实；前探梁后端必须使用挂钩挂牢，固定在棚梁上。

量取好棚距后，按中线和下宽定腿窝位置，按腰线定其深度。

控制好顶帮后，再把腿窝挖到设计深度。

挖腿窝时必须有专人监护。

竖上棚腿，调好扎角，并稳固好棚腿。

合棚梁时要做到接口严密，严禁人员在下方逗留。

在每棚施工完毕后，支架与顶帮之间的间隙，必须塞紧、背实。

在支架间安设牢固的拉杆和撑木，撑木要安设在棚头接口处及棚腿中间，每架棚用4根撑木，撑木用圆木，直径不低于0.08米。

拉杆安设在棚头两端及两邦棚腿中间，使用型号为Φ22×1200mm，配钢卡，每架棚用4根拉杆。

6、巷道施工凿眼时，岩石巷道使用气腿式凿岩机，见煤后使用煤电钻采用打眼放炮的方法爆破，迎头20m处设自动喷雾装置,水管到迎头及时进行洒水灭尘；井下-204水平变电所供电；采用煤矿2#许用乳化炸药,毫秒延期电雷管,水炮泥、粘土封炮；正向装药结构，串联联线。

编订：__________________单位：__________________时间：__________________矿用工字钢棚安全技术措施(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-5262-30 矿用工字钢棚安全技术措施(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程。

2、施工前，必须准备好足够要求的一切支护材料及安全设施和应急冒顶的支护材料；清理好巷道，确保巷道畅通，安全文明生产。

3、进入工作地点开门时首先检查施工点及邻近煤（岩）情况，发现悬矸悬煤及时用不低于2.50米的长把工具处理掉，并加固好邻近棚架，确保安全施工。

4、施工时，以回风巷迎头为中开门，磁方位：283度，平推2米作为挂车点；破断层掘进上山，按24度升见煤后顺煤掘进，巷道支护断面为梯形，钢型棚架支护，净高腰线上1.0米，腰线下1. 0米，净宽2. 0米，扎角1：0.17，棚距1.00米，6背顶8背邦，接口要严密，腿窝0.20米。

矿用工字钢棚安全措施矿用工字钢棚是在煤矿和其他矿山领域中使用的一种非常重要的设施。

它们可以用于存放矿石、矿砂等材料，同时也是煤矿生产过程中不可或缺的一部分。

但是，在使用过程中，我们也需要根据其特点采取一些相应的安全措施，以确保矿用工字钢棚的使用安全。

本文将介绍矿用工字钢棚的安全措施。

设计和制造矿用工字钢棚在设计和制造过程中应考虑以下因素：•常见的煤矿设备和机械设施的负载情况•对矿用工字钢棚进行的各种负荷测试•矿用工字钢棚应该在装配之前进行可靠性测试。

在矿用工字钢棚制造过程中，也应该采用高质量的工具和原材料以确保其质量。

此外，对于矿用工字钢棚的安装和维护，也应该采取一些必要的措施。

现场安全矿用工字钢棚在使用过程中，需要注意以下安全事项：1.承重能力：在使用矿用工字钢棚时，需要保证其承重能力，以避免造成安全事故。

如果负载超出了其承受能力，矿用工字钢棚就会出现变形的情况，或者甚至坍塌，这将给现场人员带来严重的威胁。

2.通风：在煤矿等领域中，矿用工字钢棚内部的空气往往会变得非常潮湿、污浊，这非常容易导致人体出现呼吸困难，甚至会引发其他疾病。

因此，在使用矿用工字钢棚时，应该保持通风，以保持室内空气的新鲜。

3.消防：在矿用工字钢棚使用过程中，也需要特别注意火灾的风险，需要配备相应的灭火器材，以确保一旦出现火灾，可以及时采取措施进行灭火。

4.照明：在煤矿等领域中，矿用工字钢棚常常在条件比较恶劣、光线较暗的区域使用。

因此，在使用时需要注意照明问题，保证使用场所有足够的灯光和照明设备，以确保现场人员的安全。

现场操作在矿用工字钢棚的使用过程中，还需要注意以下操作：1.遵守操作规程：在使用矿用工字钢棚的过程中，需要遵守相关的规程和操作流程，以确保操作的安全性。

在使用矿用工字钢棚之前，应该了解其相关的规程和过程，并正确地遵守。

2.注意观察：在矿用工字钢棚使用过程中，需要经常观察其变形和维护情况，如果出现问题及时发现并进行处理。

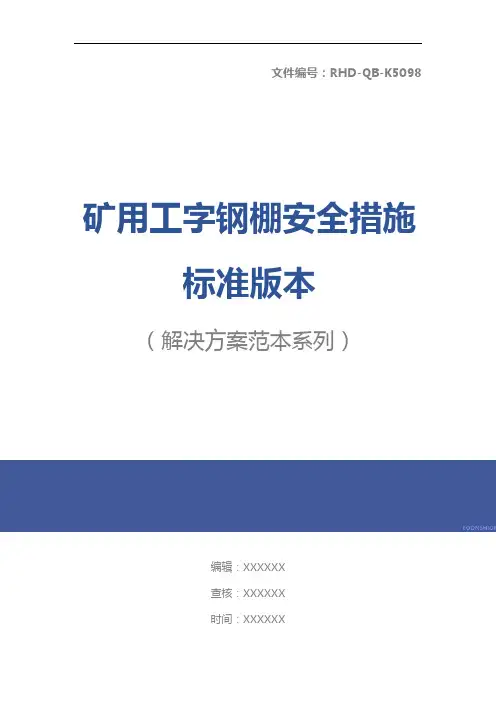

文件编号：RHD-QB-K5098 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX矿用工字钢棚安全措施标准版本矿用工字钢棚安全措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程。

2、施工前，必须准备好足够要求的一切支护材料及安全设施和应急冒顶的支护材料；清理好巷道，确保巷道畅通，安全文明生产。

3、进入工作地点开门时首先检查施工点及邻近煤（岩）情况，发现悬矸悬煤及时用不低于2.50米的长把工具处理掉，并加固好邻近棚架，确保安全施工。

4、施工时，以回风巷迎头为中开门，磁方位：283度，平推2米作为挂车点；破断层掘进上山，按24度升见煤后顺煤掘进，巷道支护断面为梯形，钢型棚架支护，净高腰线上1.0米，腰线下1. 0米，净宽2. 0米，扎角1：0.17，棚距1.00米，6背顶8背邦，接口要严密，腿窝0.20米。

严格按中线施工。

5、施工放炮前，首先加固开门口前后10米内的支架；在开门口使用好双抬棚，放炮后要逐棚检查，并将前探梁前移至工作面固定牢固，上方用方木背实；前探梁后端必须使用挂钩挂牢，固定在棚梁上。

量取好棚距后，按中线和下宽定腿窝位置，按腰线定其深度。

控制好顶帮后，再把腿窝挖到设计深度。

挖腿窝时必须有专人监护。

竖上棚腿，调好扎角，并稳固好棚腿。

合棚梁时要做到接口严密，严禁人员在下方逗留。

在每棚施工完毕后，支架与顶帮之间的间隙，必须塞紧、背实。

矿用工字钢棚安全技术措施11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109 面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程2、施工前，必须准备好足够要求的一切支护材料及安全设施和应急冒顶的支护材料；清理好巷道，确保巷道畅通，安全文明生产。

3、进入工作地点开门时首先检查施工点及邻近煤（岩）情况，发现悬矸悬煤及时用不低于 2.50 米的长把工具处理掉，并加固好邻近棚架，确保安全施工。

4、施工时，以回风巷迎头为中开门，磁方位：283 度，平推2 米作为挂车点；破断层掘进上山，按24 度升见煤后顺煤掘进，巷道支护断面为梯形，钢型棚架支护，净高腰线上1.0 米，腰线下1.0 米，净宽2.0 米，扎角1：0.17，棚距1.00 米，6背顶8背邦，接口要严密，腿窝0.20 米。

严格按中线施工。

5、施工放炮前，首先加固开门口前后10 米内的支架；在开门口使用好双抬棚，放炮后要逐棚检查，并将前探梁前移至工作面固定牢固，上方用方木背实；前探梁后端必须使用挂钩挂牢，固定在棚梁上。

量取好棚距后，按中线和下宽定腿窝位置，按腰线定其深度。

控制好顶帮后，再把腿窝挖到设计深度。

挖腿窝时必须有专人监护。

竖上棚腿，调好扎角，并稳固好棚腿。

合棚梁时要做到接口严密，严禁人员在下方逗留。

在每棚施工完毕后，支架与顶帮之间的间隙，必须塞紧、背实。

在支架间安设牢固的拉杆和撑木，撑木要安设在棚头接口处及棚腿中间，每架棚用4 根撑木，撑木用圆木，直径不低于0.08 米。

拉杆安设在棚头两端及两邦棚腿中间，使用型号为①22X 1200mm,配钢卡，每架棚用4根拉杆。

6、巷道施工凿眼时，岩石巷道使用气腿式凿岩机，见煤后使用煤电钻采用打眼放炮的方法爆破，迎头20m 处设自动喷雾装置,水管到迎头及时进行洒水灭尘；井下-204 水平变电所供电；采用煤矿2#许用乳化炸药毫秒延期电雷管,水炮泥、粘土封炮；正向装药结构，串联联线。

煤矿架工字钢棚安全技术措施背景工字钢棚是煤矿井下用于支护巷道、顶板，加强矿难预防的一种新型支护材料，常用于架设切眼墙、隔墙等。

然而，在工字钢棚使用过程中，安全隐患也将随之而来。

为了保障煤矿作业人员的人身安全，需要在工字钢棚的使用过程中，采取有效的安全技术措施。

安全技术措施1.工字钢棚设置在煤矿开采过程中，需要根据不同的煤层厚度和地质条件，在巷道内搭设符合要求的工字钢棚。

搭设前需要施工人员具备相关的技术资格和工作证，并制定安全施工方案和安全防护措施。

2.工字钢棚固定在工字钢棚的搭设过程中，需要使用专用的固定装置将工字钢棚牢固地安装在巷道内壁或顶板上。

在任何情况下，工字钢棚的固定点数必须满足安全标准，并且必须牢固可靠，防止工字钢棚发生倾覆或掉落等安全事故。

3.工字钢棚支撑在工字钢棚使用过程中，需要加强巷道内的支撑和加固措施，确保工字钢棚在承担安全荷载的同时，不会因煤层压力、地质变化和自重等因素而发生变形或损坏。

同时，需要定期检查和维护工字钢棚的完好状态，及时更换失效的部件。

4.工字钢棚通风在工字钢棚使用过程中，需要加强通风和通气措施，确保巷道内的空气流通和干燥。

同时，为了防止工字钢棚内部积水和因蒸汽产生爆炸，必须设置通风设备和疏排水装置，并进行定期的清洁和维护。

5.工字钢棚灭火在煤矿井下，由于煤层压力、地质变化和自重等因素的影响，易发生火灾等安全事故。

因此，在工字钢棚使用过程中，需要设置好灭火设备、应急照明设备等，并制定好应急预案和安全逃生措施。

结论综上所述，为了保障煤矿作业人员的安全，必须采取有效的安全技术措施，确保工字钢棚在煤矿井下的使用过程中，不会因为各种因素而发生危险或意外事故。

针对不同的工字钢棚设备，需要制定科学的使用标准和安全规程，并采取定期检查和维护的措施，确保工字钢棚的安全工作。

矿用工字钢棚安全措施11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程。

2、施工前，必须准备好足够要求的一切支护材料及安全设施和应急冒顶的支护材料；清理好巷道，确保巷道畅通，安全文明生产。

3、进入工作地点开门时首先检查施工点及邻近煤（岩）情况，发现悬矸悬煤及时用不低于2.50米的长把工具处理掉，并加固好邻近棚架，确保安全施工。

4、施工时，以回风巷迎头为中开门，磁方位：283度，平推2米作为挂车点；破断层掘进上山，按24度升见煤后顺煤掘进，巷道支护断面为梯形，钢型棚架支护，净高腰线上1.0米，腰线下1. 0米，净宽2. 0米，扎角1：0.17，棚距1.00米，6背顶8背邦，接口要严密，腿窝0.20米。

严格按中线施工。

5、施工放炮前，首先加固开门口前后10米内的支架；在开门口使用好双抬棚，放炮后要逐棚检查，并将前探梁前移至工作面固定牢固，上方用方木背实；前探梁后端必须使用挂钩挂牢，固定在棚梁上。

量取好棚距后，按中线和下宽定腿窝位置，按腰线定其深度。

控制好顶帮后，再把腿窝挖到设计深度。

挖腿窝时必须有专人监护。

竖上棚腿，调好扎角，并稳固好棚腿。

合棚梁时要做到接口严密，严禁人员在下方逗留。

在每棚施工完毕后，支架与顶帮之间的间隙，必须塞紧、背实。

在支架间安设牢固的拉杆和撑木，撑木要安设在棚头接口处及棚腿中间，每架棚用4根撑木，撑木用圆木，直径不低于0.08米。

拉杆安设在棚头两端及两邦棚腿中间，使用型号为Φ22×1200mm，配钢卡，每架棚用4根拉杆。

6、巷道施工凿眼时，岩石巷道使用气腿式凿岩机，见煤后使用煤电钻采用打眼放炮的方法爆破，迎头20m处设自动喷雾装置,水管到迎头及时进行洒水灭尘；井下-204水平变电所供电；采用煤矿2#许用乳化炸药,毫秒延期电雷管, 水炮泥、粘土封炮；正向装药结构，串联联线。

文件编号：GD/FS-3667（解决方案范本系列）矿用工字钢棚安全技术措施详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________矿用工字钢棚安全技术措施详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

11109面回风巷，在掘进过程中由于受地质条件所影响，现掘进巷道遇到断层，为保证11109面按照原设计施工，经研究决定，以回风巷道迎头为中，定中线开门掘进上山，为在掘进上山施工时保证安全，保证工程质量，特制定以下安全技术补充措施：1、班前认真学习《煤矿安全规程》《煤矿技术操作规程》《煤矿安全条例》及本规程和补充规程。

2、施工前，必须准备好足够要求的一切支护材料及安全设施和应急冒顶的支护材料；清理好巷道，确保巷道畅通，安全文明生产。

3、进入工作地点开门时首先检查施工点及邻近煤（岩）情况，发现悬矸悬煤及时用不低于2.50米的长把工具处理掉，并加固好邻近棚架，确保安全施工。

4、施工时，以回风巷迎头为中开门，磁方位：283度，平推2米作为挂车点；破断层掘进上山，按24度升见煤后顺煤掘进，巷道支护断面为梯形，钢型棚架支护，净高腰线上1.0米，腰线下1. 0米，净宽2. 0米，扎角1：0.17，棚距1.00米，6背顶8背邦，接口要严密，腿窝0.20米。

In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.煤矿架工字钢棚安全技术措施正式版煤矿架工字钢棚安全技术措施正式版下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度与方案所计划的时间吻合。

文档可以直接使用，也可根据实际需要修订后使用。

一、支护方式及参数1、巷道规格：净宽3000mm,净高2500mm,掘进宽度3220mm,掘进高度2600mm。

2、支护材料：11#矿用工字钢。

工字钢结构图附图：1。

3、支护形式：采用梯形支护，工字钢棚间距为1.0米，当顶板破碎时工字钢棚间距为0.5米，如仍不满足支护要求架设工字钢密集棚。

棚腿及横梁使用11#矿用工字钢，采用12#普通槽钢作为棚梁棚腿连接点卡扣，每两排棚腿之间以拉杆连接，拉杆采用20#圆钢。

每个棚梁设两道拉杆，两根拉杆分别距两边500 mm，每个棚腿设两道拉杆，一根拉杆距棚腿底1000mm, 另一根拉杆距棚顶500mm，棚梁两端和棚腿中部各用φ≥120mm的硬质原木打设棚撑，棚腿底部焊接150mm×150 mm×10 mm铁板，支护设计图见附图：2。

二、支护工艺（1）临时支护：①、金属前探梁选用3根长度不小于4m的11#工字钢，每根前探梁固定点卡子不少于3个，两固定点要间隔一棚，前探梁要余出两端固定点不小于100mm，前探梁端头距迎头煤（岩）壁不大于200mm，排距为1000mm均匀布置。

前探梁必须使用防滑钩固定，防止下滑。
