2019-2020学年八年级物理下册 9.5《电磁继电器 扬声器》同步测试 新人教版

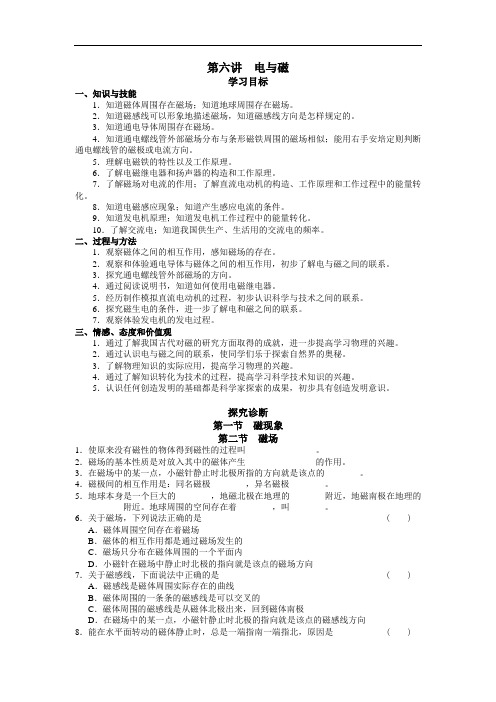

第六讲电与磁学习目标一、知识与技能1．知道磁体周围存在磁场；知道地球周围存在磁场。

2．知道磁感线可以形象地描述磁场，知道磁感线方向是怎样规定的。

3．知道通电导体周围存在磁场。

4．知道通电螺线管外部磁场分布与条形磁铁周围的磁场相似；能用右手安培定则判断通电螺线管的磁极或电流方向。

5．理解电磁铁的特性以及工作原理。

6．了解电磁继电器和扬声器的构造和工作原理。

7．了解磁场对电流的作用；了解直流电动机的构造、工作原理和工作过程中的能量转化。

8．知道电磁感应现象；知道产生感应电流的条件。

9．知道发电机原理；知道发电机工作过程中的能量转化。

10．了解交流电；知道我国供生产、生活用的交流电的频率。

二、过程与方法1．观察磁体之间的相互作用，感知磁场的存在。

2．观察和体验通电导体与磁体之间的相互作用，初步了解电与磁之间的联系。

3．探究通电螺线管外部磁场的方向。

4．通过阅读说明书，知道如何使用电磁继电器。

5．经历制作模拟直流电动机的过程，初步认识科学与技术之间的联系。

6．探究磁生电的条件，进一步了解电和磁之间的联系。

7．观察体验发电机的发电过程。

三、情感、态度和价值观1．通过了解我国古代对磁的研究方面取得的成就，进一步提高学习物理的兴趣。

2．通过认识电与磁之间的联系，使同学们乐于探索自然界的奥秘。

3．了解物理知识的实际应用，提高学习物理的兴趣。

4．通过了解知识转化为技术的过程，提高学习科学技术知识的兴趣。

5．认识任何创造发明的基础都是科学家探索的成果，初步具有创造发明意识。

探究诊断第一节磁现象第二节磁场1．使原来没有磁性的物体得到磁性的过程叫________________。

2．磁场的基本性质是对放入其中的磁体产生________________的作用。

3．在磁场中的某一点，小磁针静止时北极所指的方向就是该点的________。

4．磁极间的相互作用是：同名磁极________，异名磁极________。

5．地球本身是一个巨大的________，地磁北极在地理的________附近，地磁南极在地理的________附近。

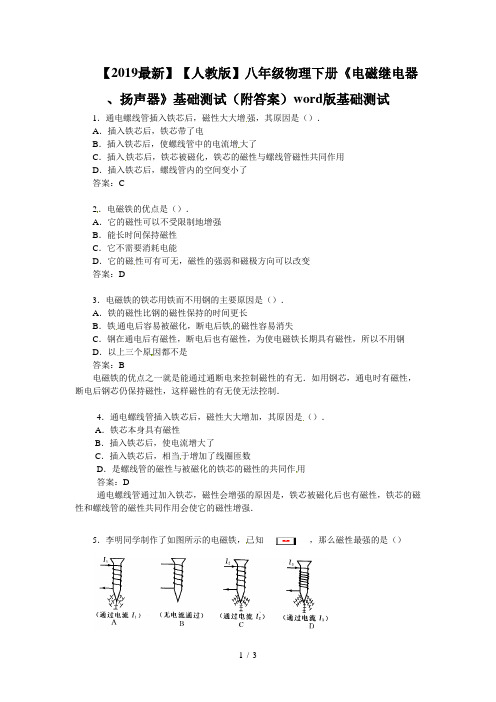

【2019最新】【人教版】八年级物理下册《电磁继电器、扬声器》基础测试（附答案）word版基础测试1．通电螺线管插入铁芯后，磁性大大增强，其原因是（）．A．插入铁芯后，铁芯带了电B．插入铁芯后，使螺线管中的电流增大了C．插入铁芯后，铁芯被磁化，铁芯的磁性与螺线管磁性共同作用D．插入铁芯后，螺线管内的空间变小了答案：C2．电磁铁的优点是（）．A．它的磁性可以不受限制地增强B．能长时间保持磁性C．它不需要消耗电能D．它的磁性可有可无，磁性的强弱和磁极方向可以改变答案：D3．电磁铁的铁芯用铁而不用钢的主要原因是（）．A．铁的磁性比钢的磁性保持的时间更长B．铁通电后容易被磁化，断电后铁的磁性容易消失C．钢在通电后有磁性，断电后也有磁性，为使电磁铁长期具有磁性，所以不用钢D．以上三个原因都不是答案：B电磁铁的优点之一就是能通过通断电来控制磁性的有无．如用钢芯，通电时有磁性，断电后钢芯仍保持磁性，这样磁性的有无使无法控制．4．通电螺线管插入铁芯后，磁性大大增加，其原因是（）．A．铁芯本身具有磁性B．插入铁芯后，使电流增大了C．插入铁芯后，相当于增加了线圈匝数D．是螺线管的磁性与被磁化的铁芯的磁性的共同作用答案：D通电螺线管通过加入铁芯，磁性会增强的原因是，铁芯被磁化后也有磁性，铁芯的磁性和螺线管的磁性共同作用会使它的磁性增强．5．李明同学制作了如图所示的电磁铁，已知，那么磁性最强的是（）答案：D电磁铁磁性的强弱取决于电流强度的大小和线圈匝数的多少，通过观察可以看出，D 电磁铁的线圈匝数多，电流大，故磁性最强．6．如图所示的三个钢块，正确的判断是（）．A．都是磁体B．只有两个磁性C．可能都是磁体，也可能只有两个磁性D．都不是磁体答案：CB、C相排斥，说明都具有磁性且相对处是同名磁极．A、B相吸，则A既可能有磁性，也可能没有磁性．。

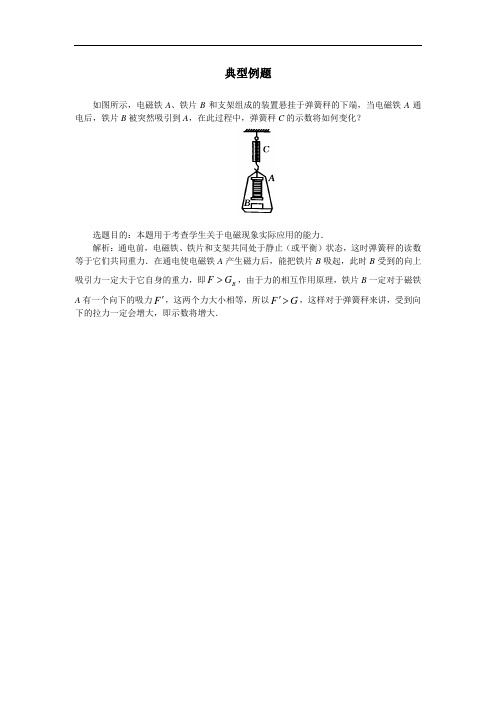

典型例题
如图所示，电磁铁A 、铁片B 和支架组成的装置悬挂于弹簧秤的下端，当电磁铁A 通电后，铁片B 被突然吸引到A ，在此过程中，弹簧秤C 的示数将如何变化？
选题目的：本题用于考查学生关于电磁现象实际应用的能力．
解析：通电前，电磁铁、铁片和支架共同处于静止（或平衡）状态，这时弹簧秤的读数等于它们共同重力．在通电使电磁铁A 产生磁力后，能把铁片B 吸起，此时B 受到的向上吸引力一定大于它自身的重力，即B G F >，由于力的相互作用原理，铁片B 一定对于磁铁A 有一个向下的吸力F '，这两个力大小相等，所以G F >'，这样对于弹簧秤来讲，受到向下的拉力一定会增大，即示数将增大．。

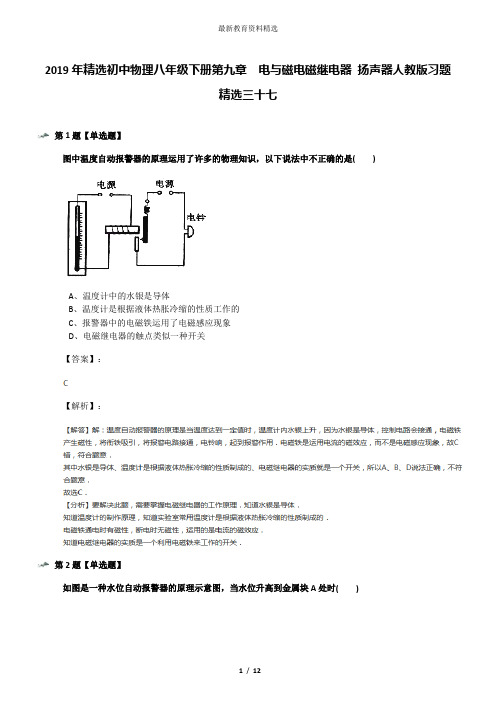

2019年精选初中物理八年级下册第九章电与磁电磁继电器扬声器人教版习题精选三十七第1题【单选题】图中温度自动报警器的原理运用了许多的物理知识，以下说法中不正确的是( )A、温度计中的水银是导体B、温度计是根据液体热胀冷缩的性质工作的C、报警器中的电磁铁运用了电磁感应现象D、电磁继电器的触点类似一种开关【答案】：【解析】：第2题【单选题】如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时( )A、红灯亮，绿灯灭B、红灯灭，绿灯亮C、红灯亮，绿灯亮D、红灯灭，绿灯灭【答案】：【解析】：第3题【单选题】如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法正确的是( )A、白天流过R0的电流比夜晚小B、给路灯供电的电源应接在b、c两端C、白天R0两端的电压比夜晚大D、白天，如果将电阻箱R的阻值调大，则路灯也可能变成亮的【答案】：【解析】：第4题【单选题】养鸡场用的鸡房自动报警器如图所示，当热敏电阻超过30℃，其阻值会急剧减小，此时电路将出现的现象是( )A、吸下衔铁，绿灯亮B、吸下衔铁，电铃响C、衔铁弹起，绿灯亮D、衔铁弹起，电铃响【答案】：【解析】：第5题【多选题】如图是直流电铃的原理图．关于电铃工作时的说法正确的是( )A、电流通过电磁铁时，电磁铁有磁性且A端为N极B、小锤击打铃碗时，蹄形电磁铁仍具有磁性C、小锤击打铃碗时，弹性片发生弹性形变，具有弹性势能D、如果改变通过电磁铁的电流方向，电铃就不会响【答案】：【解析】：第6题【填空题】如图所示是一种水位自动报警器的原理图．水位没有达到金属块A时，灯______亮；水位达到金属块A时，由于一般的水是______，灯______亮．【答案】：【解析】：第7题【填空题】如图是设计师的一种“智能家居照明灯”，它在天暗时自动点亮，天亮时在自动熄灭，电磁铁的上端为______极，选用的光敏电阻阻值大小随光照强度的增强而______；保持光照强度不变，滑片P由a端向b端移动过程中，电压表的示数将______（选填“变大”、“变小”或“不变”），照明灯将______（选填“点亮”或“熄灭”）．【答案】：【解析】：第8题【填空题】如图所示是一种“闯红灯违规证据模拟记录器”的工作原理图，光控开关接收到红绿灯发出的______时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电路中电流变大，电磁铁的磁性变大，使衔铁与触点______（选填“1”或“2”）接触，电控照相机工作，拍摄违规车辆，要使质量较小的车闯红灯也能被拍下，可以适当______定值电阻的阻值。

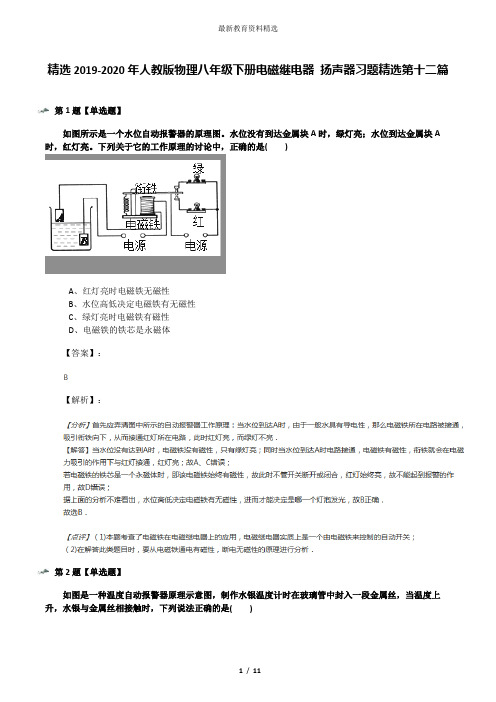

精选2019-2020年人教版物理八年级下册电磁继电器扬声器习题精选第十二篇第1题【单选题】如图所示是一个水位自动报警器的原理图。

水位没有到达金属块A时，绿灯亮；水位到达金属块A时，红灯亮。

下列关于它的工作原理的讨论中，正确的是( )A、红灯亮时电磁铁无磁性B、水位高低决定电磁铁有无磁性C、绿灯亮时电磁铁有磁性D、电磁铁的铁芯是永磁体【答案】：【解析】：第2题【单选题】如图是一种温度自动报警器原理示意图，制作水银温度计时在玻璃管中封入一段金属丝，当温度上升，水银与金属丝相接触时，下列说法正确的是( )A、只有绿灯亮B、只有电铃响C、绿灯亮同时电铃响D、绿灯不亮、电铃不响【答案】：【解析】：第3题【单选题】如图所示是一个水位自动报警器的原理图．水位没有到达金属块A时，绿灯亮；水位到达金属块A时，红灯亮．下列关于它的工作原理的讨论中，正确的是( )A、红灯亮时电磁铁无磁性B、水位高低决定电磁铁有无磁性C、绿灯亮时电磁铁有磁性D、电磁铁的铁芯是永磁体【答案】：【解析】：第4题【单选题】如图所示是一种水位自动报警器的原理示意图，当水位达到金属块B时，出现的情况是( )A、红灯亮B、绿灯亮C、红、绿灯同时亮D、红、绿灯都不亮【答案】：【解析】：第5题【单选题】电磁继电器的主要作用相当于工作电路的( )A、电源B、用电器C、开关D、导线【答案】：【解析】：第6题【单选题】小明利用光敏电阻受到光照射时电阻变小的特性，设计了如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。

在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常，下列调节能达到要求的是( )A、减少电磁铁线圈的匝数B、抽出电磁铁中的铁芯C、滑动变阻器滑片P向左移动D、增大控制电路电源电压【答案】：【解析】：第7题【单选题】城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S 断开），灯L即亮起，以警示行人．图中电路符合要求的是( )A、B、C、D、【答案】：【解析】：第8题【多选题】如图所示为用热敏电阻R和电磁继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小。

2019-2020学年八年级物理新人教版电磁继电器扬声器同步练习1 一、填空题1．继电器是利用_________电压、_________电流电路的通断，来间接地控制_________电压、_________电流电路的装置。

电磁继电器就是利用电磁铁来控制工作电路的一种_________。

2．如图3-1所示的电磁继电器，当较小的电流经过接线柱_________流入线圈时，电磁铁把衔铁_________，使_________两个接线柱所连的触点_________，较大的电流就可以通过_________带动机器工作了。

图3-13．电磁继电器是电铃、电话和自控电路装置的重要部件，其实质是由电磁铁控制的_________，在电路中起着类似于_________的作用。

从原理上分析，电磁继电器由控制电路和工作电路组成，控制电路是由_________、_________和开关组成；工作电路是由_________、_________和电磁继电器的_________部分组成。

4．扬声器是把_________信号转换成_________信号的一种装置。

它主要由固定的永久磁体、_________和_________构成。

通过实验可以发现，当扬声器通电时，线圈受磁体的_________带动锥形纸盆向里（或向外）运动并发出声响；改变电流方向，线圈的运动方向_________；当通过扬声器的电流方向和大小_________，线圈就带动纸盆来回振动，扬声器就能发出_________。

二、选择题5．(多选)某同学拿到一个电磁继电器的说明书后发现上面有“线圈额定电压直流9 V”“被控制电压220 V、电流1。

5 A”的字样，对这个电磁继电器的使用，他有以下几种理解，你认为正确的是A．电磁铁使用的电源电压为220 V，工作电路的电压为9 VB．电磁铁使用的电源电压为9 V，工作电路的电功率为220 WC．电磁铁使用的电源电压为9 V，工作电路的电压为220 VD．电磁铁使用的电源电压为9 V，工作电路的电流不得超过1。

2019年精选人教版初中物理八年级下册第九章电与磁电磁继电器扬声器习题精选第四十二篇第1题【单选题】如右图为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是( )A、温度升高至74℃时，L1亮灯报警B、温度升高至74℃时，L2亮灯报警C、温度升高至78℃时，L1亮灯报警D、温度升高至78℃时，L2亮灯报警【答案】：【解析】：第2题【单选题】在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是( )A、灯亮，电动机不转，电铃响B、灯亮，电动机转动，电铃响C、灯不亮，电动机转动，电铃响D、灯不亮，电动机不转动，电铃响【答案】：【解析】：第3题【单选题】如图所示是一种水位自动报警器的原理图，水位到达A时该报警器自动报警，此时( )A、红灯亮B、绿灯亮C、红、绿灯同时亮D、红、绿灯都不亮【答案】：【解析】：第4题【单选题】如图甲所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件﹣﹣干簧管，可以用于自动控制。

某同学自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图乙所示。

经分析可知，这种干簧继电器的工作原理不包括( )A、磁场对电流的作用B、电流的磁效应C、磁极间的相互作用D、磁化【答案】：【解析】：第5题【单选题】如图所示是一种防汛报警器的原理图．K是触点开关，B是一个漏斗形的圆筒，里面有一个浮子A．当汛期来临，浮子A上浮将触点开关接通时，电路中( )A、两灯同时亮B、两灯都不亮C、绿灯亮D、红灯亮【答案】：【解析】：第6题【单选题】如图是温度自动报警器工作电路．在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时( )A、铃响，灯不亮B、铃不响，灯不亮C、铃响，灯亮D、铃不响，灯亮【答案】：【解析】：第7题【多选题】如图所示是一种水位自动报警器的原理图，在它身上运用了很多物理知识，下面是小明所找到的一些知识，其中正确的是( )A、水位到达B处时，报警器报警B、电磁继电器中的电磁铁运用了电流的热效应C、报警时，红灯发光，将电能转化为光能D、报警时，绿灯发光，将电能转化为光能【答案】：【解析】：第8题【多选题】如图是一种水位自动报警器的原理图。

9.5“电磁继电器扬声器”质量检测练习题一、单选题1.如图是一种防汛报警器的原理图，K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮于A，当水面上涨到到达警戒水位时（）A. 甲灯亮B. 乙灯亮C. 两灯都亮 D. 两灯都不亮2.如图是控制两个电动机的电磁继电器的工作原理图。

若把手控开关闭合，则( )A. 甲电动机工作B. 乙电动机工作C. 甲、乙两个电动机都工作D. 甲、乙两个电动机都不工作3.小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光．图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是（）A. B. C.D.4.如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是（）A. 灯亮，电动机不转动，电铃响B. 灯亮，电动机转动，电铃响C. 灯不亮，电动机不转动，电铃响D. 灯不亮，电动机转动，电铃响5.如图是温度自动报警器的原理图，下列说法中不正确的是（）A. 温度计中的水银是导体B. 电磁继电器是一种电路开关C. 温度计是根据液体热胀冷缩的性质工作的D. 报警器中的电磁铁运用了电流的热效应6.如图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，下列说法正确的是（）A. 电磁铁的磁性因线圈中电流的增大而减弱 B. 当线圈电流增大到一定值时，电控照相机工作C. 当司机闯红灯时，指示灯和电控照相机同时工作D. 当线圈电流增大到一定值时，指示灯工作7.下列说法正确的是（）A. 磁悬浮列车能够悬浮是利用了磁极间的相互作用B. 法拉弟发现了通电导线周围存在磁场C. 发电机在发电过程中电能转化为机械能D. 地磁的N极在地理的北极附近8.下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A. 绿灯亮，红灯不亮B. 红灯亮，绿灯不亮C. 红灯和绿灯都亮D. 红灯和绿灯都不亮9.如图所示是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（）A. 红灯和绿灯都亮B. 红灯和绿灯都不亮C. 绿灯亮，红灯不亮D. 红灯亮，绿灯不亮10.如图是拍摄机动车闯红灯的工作原理示意图。

电磁感应练习精选1.如图所示，一导线弯成半径为a 的半圆形闭合回路。

虚线MN 右侧有磁感应强度为B 的匀强磁场。

方向垂直于回路所在的平面。

回路以速度v 向右匀速进入磁场，直径CD 始络与MN 垂直。

从D 点到达边界开始到C 点进入磁场为止，下列结论正确的是 A ．感应电流方向不变 B ．CD 段直线始终不受安培力 C ．感应电动势最大值E ＝Bav D ．感应电动势平均值14E Bav =π 2．如图所示，矩形闭台线圈放置在水平薄板上，有一块蹄形磁铁如图所示置于平板的正下方(磁极间距略大于矩形线圈的宽度)当磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到薄扳的摩擦力方向和线圈中产生感应电流的方向(从上向下看)是（ ） A ．摩擦力方向一直向左 B ．摩擦力方向先向左、后向或右C ．感应电流的方向顺时针→逆时针→逆时针→顺时针D ．感应电流的方向顺时针→逆时针3．如图所示，A 为水平放置的橡胶圆盘，在其侧面带有负电荷─Q ，在A 正上方用丝线悬挂一个金属圆环B （丝线未画出），使B 的环面在水平面上与圆盘平行，其轴线与橡胶盘A 的轴线O 1O 2重合。

现使橡胶盘A 由静止开始绕其轴线O 1O 2按图中箭头方向加速转动，则（ ）A ．金属圆环B 有扩大半径的趋势，丝线受到拉力增大 B ．金属圆环B 有缩小半径的趋势，丝线受到拉力减小C ．金属圆环B 有扩大半径的趋势，丝线受到拉力减小D ．金属圆环B 有缩小半径的趋势，丝线受到拉力增大4．如图所示，一矩形线框竖直向上进入有水平边界的匀强磁场，磁场方向垂直纸面向里，线框在磁场中运动时只受重力和磁场力，线框平面始终与磁场方向垂直。

向上经过图中1、2、3位置时的速率按时间依次为v 1、v 2、v 3，向下经过图中2、1位置时的速率按时间依次为v 4、v 5，下列说法中一定正确的是（ ）A ．v 1＞v 2B ．v 2＝v 3C ．v 2＝v 4D ．v 4＜v 5v5．如图所示，通有恒定电流的螺线管竖直放置，铜环R 沿螺 线管的轴线加速下落。

温馨提示：此套题为Word版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，答案解析附后。

知能提升作业（十九）（30分钟 40分）一、选择题(本大题共5小题，每小题4分，共20分)1.电磁继电器中的衔铁是用什么材料制成的( )A.钢B.软铁C.磁铁D.铜2.小王利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭.在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常.下列调节能使控制电路达到要求的是( )A.减少螺线管线圈的匝数B.抽出螺线管中的铁芯C.滑动变阻器滑片P向右移动D.减小控制电路电源电压3.(2018·无锡中考)如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路.下列说法正确的是( )A.连有电动机的电路是低压控制电路B.电磁继电器实际上是一个由电磁铁控制电路通断的开关C.利用电磁继电器主要是为了节约用电D.利用电磁继电器主要是为了操作方便4.如图所示是某同学连接的电铃电路,开关闭合后,电路中始终有电流,但电铃只响一声就不再响了,原因是( )A.电磁铁始终没有磁性B.衔铁没有向下运动C.衔铁一直被电磁铁吸着不能回弹D.电池正、负极接反了5.(2018·舟山中考)如图是拍摄机动车闯红灯的工作原理示意图.光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆.下列有关说法正确的是( )A.只要光控开关接收到红光，摄像系统就会自动拍摄B.机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C.只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D.若将光控开关和压力开关并联，也能起到相同的作用二、填空题(本大题共3小题，每空2分，共10分)6.(2018·攀枝花中考)小明去参观科技馆.他在参观汽车馆时，发现了一个测定油箱内油量的装置模型，如图所示.该模型通过电磁继电器来控制缺油警示灯.当储油过少时，右侧电路中的_______灯将变亮.(选填“红”或“绿”)7.如图所示是恒温箱的简易电路图.其工作原理是，接通工作电路后，电热丝加热，箱内温度升高，当箱内温度达到温度计内金属丝A所指的温度时，控制电路接通，电磁铁有磁性，衔铁被吸下，工作电路_______，电热丝停止加热.当箱内温度低于金属丝A所指的温度时，控制电路断开，衔铁被____________,工作电路再次工作，电热丝加热，从而保持恒温箱内温度恒定.8.(2018·河池中考)我们经常听到校园里扬声器(喇叭)发出悠扬的声音，如图所示为扬声器的结构示意图.请写出扬声器工作过程中涉及到的相关物理知识(写出两个即可).(1)________________________________________________________ ________.(2)________________________________________________________________.三、作图题(10分)9.(2018·哈尔滨中考)如图是“自动水位显示器”的电路图.当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮.请根据以上要求，用笔画线代替导线，完成工作电路的连接.答案解析1.【解析】选B.电磁铁有磁性时，吸引衔铁；电磁铁无磁性时，不吸引衔铁；衔铁应用软铁，易被磁化吸引，且磁性易消失，以免断电时还吸引电磁铁，故选B.2.【解析】选C.在实际调试时，发现灯始终亮着，即电灯电路始终接通，产生这种现象的原因是电磁铁的磁性较弱，不能将衔铁吸下，故要使控制电路达到要求，应增强电磁铁的磁性.A、B、D项中的调节，只能减小电磁铁的磁性，均不能达到要求；滑动变阻器的滑片P 向右移动时，电路中的电流增大，电磁铁的磁性增强，能使控制电路达到要求.故选C.3.【解析】选B.电磁继电器是用低压控制电路间接地控制高压工作电路的装置，它实际上是一个间接控制的开关，连有电动机的电路是高压工作电路，因此A错误；利用电磁继电器主要是为了操作安全，故选B.4.【解析】选C.由题图可知,此电铃电路闭合开关后,电磁铁始终处于通电状态,电磁铁一直有磁性,在电磁铁的吸引力作用下,将衔铁吸下敲击铃碗,这只是在闭合开关的瞬间发生,以后由于不能自动切断电路,电铃就不再响了,故选项C正确.5.【解析】选C.本题主要考查电磁继电器的工作原理.根据题图，光控开关和压力开关串联在电路中，只有它们同时闭合，即红灯亮、机动车压开关时，控制电路才能接通，有电流通过电磁铁，电磁铁有磁性，吸下衔铁，接通工作电路，摄像系统自动拍摄.若将光控开关和压力开关并联，则红灯亮或机动车压开关时，控制电路都能接通，摄像系统起不到拍摄机动车闯红灯的作用.6.【解析】当储油过少时，浮标下降，动触点上升与静触点接触，电磁铁电路接通，电磁铁有磁性，将衔铁吸下，绿灯电路断开，红灯电路接通，红灯变亮.答案：红7.【解析】当箱内温度达到温度计内金属丝A所指的温度时，控制电路接通电磁铁有磁性，衔铁被吸下，工作电路断开，电热丝停止加热.当箱内温度低于金属丝A所指的温度时，控制电路断开，电磁铁失去磁性，衔铁被弹簧拉起，工作电路再次工作，电热丝加热，从而保持恒温箱内温度恒定.答案：断开(或停止工作) 弹簧拉起8.【解析】可以从扬声器的作用、原理、能量转化等方面回答.答案：(1)电能转化为机械能；(2)电信号转换为声信号；(3)电流的磁效应；(4)电流周围存在磁场；(5)磁体间的相互作用；(6)物体振动发出声音等.9.【解析】当水位升高到达金属块B时，控制电路接通，电磁铁有磁性，吸引衔铁向下移动，而此时要求红灯亮；当水位未到达金属块B 时，控制电路断开，电磁铁没有磁性，衔铁向上移动，而此时要求绿灯亮；因此红灯和绿灯并联，由动触点和静触点控制灯泡的工作.由此设计电路如图：。
