采用脱机管理模式门禁系统解决方案- 目录catalog -第一章智能小区门禁系统概述....................................................................... 错误！未定义书签。
系统概述............................................................................................................... 错误！未定义书签。
智能小区门禁系统设计目标............................................................................... 错误！未定义书签。
设计理念....................................................................................................... 错误！未定义书签。
智能小区门禁系统设计原则....................................................................... 错误！未定义书签。
设计依据....................................................................................................... 错误！未定义书签。
第二章系统设计方案....................................................................................... 错误！未定义书签。
门禁管理系统简介............................................................................................... 错误！未定义书签。
机房国密CPU门禁系统方案广州拙进通信技术有限公司远华1门禁需求为了加强安全和管理，对机房门禁系统进行优化升级，安装人脸识别+国密CPU 门禁刷卡门禁。
实现人脸识别开门、国密CPU卡刷卡开门。
2系统方案：本系统设备将有主设备门禁控制器、门禁感应器、人脸识别一体机，门禁后备电源及相关辅设备、载体卡等组成。
系统采用TCP/IP的组网模式，支持多种开门方式。
工作站3开门方式进门：人脸+刷卡出门：刷卡4主要设备4.1设备清单本系统各门禁设备清单如下：4.2设备规格●国密CPU卡片⏹通讯协议：ISO/IEC14443-A。
⏹工作频率：13.56MHZ。
⏹数据传输率：106Kbps。
⏹识卡时间＜4ms，识别距离0～10cm。
⏹内置芯片：支持国密SM1安全算法，Triple-DES 安全算法。
⏹程序储存器空间≦32字节ROM。
数据储存器空间≦8字节EEPROM\256字节IRAM\384字节XRAM。
⏹数据写入次数：10万次。
⏹数据保存时间：10年。
⏹工作温度：-25℃～75℃。
⏹工作湿度：10%～91%。
●国密感应器⏹产品特点◆触摸按键，玻璃面板，高档，美观，大气；◆内嵌高安全认证模块，使用安全度极高的SM1算法；◆支持SM1算法的国密CPU卡；◆完善的密钥管理体系，门禁密钥由客户生成与管理，密钥操作简单；◆安全认证，实现"一卡一密，一次一密"；◆支持Weigand 26，34通讯方式；◆感应灵敏度高、抗干扰能力强；◆门禁感应器软件可现场升级。
⏹技术参数名称参数工作电压(DC)+8—+13 V（标准直流+12V）读卡距离0-4CM读卡速度<=500ms输出数据格式Wiegand26/34支持卡类型国密CPU卡读出指示LED 指示和蜂鸣器提示工作温度-25℃～75℃工作湿度10-90%外观尺寸长112mm、宽83mm、高21mm●门禁控制器⏹产品特点◆大容量。
单门支持2.6万张卡与8万脱机记录；◆多种工作模式：普通工作方式（默认）；多卡读卡开门；首卡读卡；常开（常开又分为读合法卡设常开、读常开卡设常开、自动定时设常开）；◆通讯方式：TCP/IP或RS485；◆支持多种报警功能：胁迫报警功能，读非法卡报警功能，开门超时报警功能等；◆防错接保护设计,抗干扰设计,抗衰减设计；◆具备三级防雷防浪涌抗静电设计,具备防死机和自检功能；◆具备输出端电流反馈保护设计,停电保护措施为高速闪存设计，数据永不丢失。

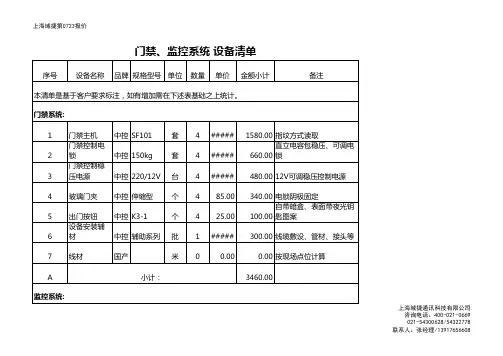

序号说明型号单价数量总价生产商备注一、软件
门禁管理软件，32门以下Amadeus 5 lite 3,380.001 3,380.00以色列DDS
网络版考勤软件Y3 - -以色列DDS
二、控制器
两门控制器，两读卡器，2000用户OPEN 3,910.002 7,820.00以色列DDS
三、读卡器与卡
DDS读卡器 EM标准感应式（国标86型）DL13 390.002 780.00以色列DDS
四、电锁、电源箱
双路电源箱HF 55/30W 480.002 960.00国产
锁具 -自配五、扩展板、通信转换器
通讯管理与转换器C-301 -以色列DDS
EM发卡机，USB接口，只读卡号DOD-10 1,500.00 -以色列DDS可选六、门禁附件
门禁管理服务器或PC机（带串口）1 - 自购设备小计： 12,940.00
配线
控制器之间通讯总线RVVSP2*1.0
控制器到读卡器RVVP6*0.5
控制器到电锁（电源）RVV2*1.0
控制器到电锁（锁状态或门磁状态）RVVP2*0.5
控制器到出门按钮RVVP2*0.5
A)Warranty (保修期)
保修期为 12 月
保修期后不签保养和约，需每次收费.
B) Other Specification (其他事項)
北京交货，未税价
款到发货
此报价在30天内有效。

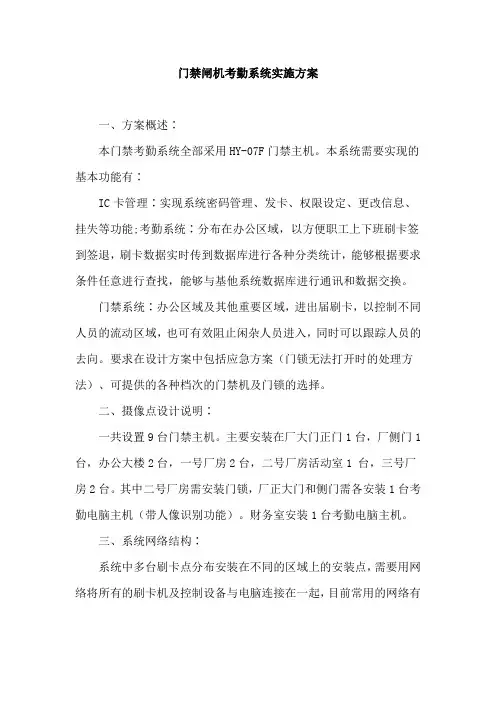

门禁闸机考勤系统实施方案一、方案概述∶本门禁考勤系统全部采用HY-07F门禁主机。
本系统需要实现的基本功能有∶IC卡管理∶实现系统密码管理、发卡、权限设定、更改信息、挂失等功能;考勤系统∶分布在办公区域，以方便职工上下班刷卡签到签退，刷卡数据实时传到数据库进行各种分类统计，能够根据要求条件任意进行查找，能够与基他系统数据库进行通讯和数据交换。
门禁系统∶办公区域及其他重要区域，进出届刷卡，以控制不同人员的流动区域，也可有效阻止闲杂人员进入，同时可以跟踪人员的去向。
要求在设计方案中包括应急方案（门锁无法打开时的处理方法）、可提供的各种档次的门禁机及门锁的选择。
二、摄像点设计说明∶一共设置9台门禁主机。
主要安装在厂大门正门1台，厂侧门1台，办公大楼2台，一号厂房2台，二号厂房活动室1 台，三号厂房2台。
其中二号厂房需安装门锁，厂正大门和侧门需各安装1台考勤电脑主机（带人像识别功能）。
财务室安装1台考勤电脑主机。
三、系统网络结构∶系统中多台刷卡点分布安装在不同的区域上的安装点，需要用网络将所有的刷卡机及控制设备与电脑连接在一起，目前常用的网络有RS485网络和基于TCP/IP协议的局域网络。
本方案设计采用RS485网络与TCP/IP网络结合方案。
RS485网络是总线型网络，所有的终端设备使用一组双绞线连接在一起，通过RS485/RS232转换器或485集线器接入电脑，构成一个完整的网络系统。
TCP/IP网络是基于以太网通信结构，各个终端设备使用单独网线与TCP/IP网络连接，构成一个TCP/IP网络系统设备供电可以根据实际电路情况进行调整，我司所有设备都可以直接或间接接入到AC220V电源中，但注意电源线应尽量不与485网络总线或TCP/IP通信线并行。
四、软件体系结构∶软件从体系结构分是客户机/服务器模式（C/S），通过它可以充分利用客户机和服务器两端硬件环境的优势，将任务合理分配到Client端和Server端来实现，降低了系统的通讯开销。
采用脱机管理模式门禁系统解决方案- 目录catalog -第一章智能小区门禁系统概述....................................................................... 错误！未定义书签。
系统概述............................................................................................................... 错误！未定义书签。
智能小区门禁系统设计目标............................................................................... 错误！未定义书签。
设计理念....................................................................................................... 错误！未定义书签。
智能小区门禁系统设计原则....................................................................... 错误！未定义书签。
设计依据....................................................................................................... 错误！未定义书签。
第二章系统设计方案....................................................................................... 错误！未定义书签。
门禁管理系统简介............................................................................................... 错误！未定义书签。
门禁系统工作原理............................................................................................... 错误！未定义书签。
网络组建............................................................................................................... 错误！未定义书签。
现场施工设计....................................................................................................... 错误！未定义书签。
第三章主要部件参数说明............................................................................... 错误！未定义书签。
产品技术参数: ...................................................................................................... 错误！未定义书签。
功能及设置........................................................................................................... 错误！未定义书签。
第四章系统清单及报价................................................................................... 错误！未定义书签。
第一章智能小区门禁系统概述系统概述您的门禁考勤管理系统在一卡通系统内充当着举足轻重的角色。
门禁管理系统广泛地应用于企业、单位、工厂等重要出入场所的门禁、出入记录，及后开放的考勤功能等，主要用于安全防护和员工考勤管理。
目前，门禁系统已成为安全防范系统中极其重要的一部分，在一些发达国家中，门禁系统正以远远高于其它类安防产品的进度迅猛发展；门禁系统之所以能在众多安防产品中脱颖而出，根本原因是因为其改变了以往安防产品如闭路监控，防盗报警等被动的安防方式，以主动地控制替代了被动监视的方式，通过对主要通道的控制大大地防止了罪犯从正常通道的侵入，并且可以在罪案发生时通过对通道门的控制限制罪犯的活动范围制止犯罪或减少损失。
门禁的安全出入信息记录可通过系统管理软件进行考勤分析，提供更强大的功能，更方便的服务，使您节省成本，事半功倍。
本次门禁系统主要使用我司YKT-5C简易型单门控制器系列设备，结合Philips Mifare One S50 IC 卡组成。
门禁管理系统将在企业内各主要出入口处安装布置YKT-5C禁控制器，刷卡开门进入，按钮开门离开，也可使用Wiegand格式IC读头设置成双向刷卡方式，并为企业内每个员工（工作人员）手中有一张特殊的卡。
这张卡就是一把“钥匙”，每把“钥匙”都有一个属于主人的识别密码，员工只需将卡在读头的有效距离内刷一下，即完成了整个开门过程和考勤登记过程。
采用Philips Mifare One S50 IC卡，除具有接触式智慧卡的优点，更有免接触、无损耗等优点。
感应卡本质上就是一个半导体，直接存储与读写数据，不易受外界环境干扰破坏。
智能小区门禁系统设计目标设计理念用一张智能卡代替企业目前使用的身份证、出入证、开门钥匙等，及考虑日后良好的系统扩展，从根本上实现“一卡在手畅通无忧”的设想。
通过企业网络及其现有信息管理系统，逐步将企业内的计算机联成一个比较大的数据网，实现企业各类数据的统一性和规范性。
使单位管理走向科学化、智慧化的重要象征。
智能小区门禁系统设计原则设计依据本方案本着实用性、先进性、开放性、集散性、经济性的原则而设计。
本方案中采用的系统基于整个楼宇自控系统，可以方便的实现功能方面的扩展和数量方面的扩展，设计使用非接触IC卡充当门禁卡。
使用者可以凭卡随意进出其被授权的范围，员工可以通过进出读卡实现考勤的功能。
系统设计所涉及的设计标准和规范主要有：↓《智能建筑设计标准》（DBJ08 - 47 - 95)↓《民用建筑电气设计规范》（JGJ / T16 - 92）↓《商用建筑线缆标准》（EIA / TIA - 569）第二章系统设计方案门禁管理系统简介本次工程所有门选用YKT-5C简易型单门控制器！YKT-5C是款简洁高效的脱机型门禁控制设备，是专门为电动门锁及安全防范措施场所而设计，内置分别是一路门禁控制，支持脱机管理模式，支持Wiegand 26IC读头。
使用普通IC卡作为开门钥匙，更强大的卡保密，更轻松的开门方式。
YKT-5C简易型单门控制集成了最新的MCU，有非掉电存储内存，可以分别存储32000条感应卡刷卡信息（出入记录），开门信息不会因电源断电而丢失，确保门禁良好的运行。
YKT-5C简易型单门控制器一路门磁输入、一路按钮输入、一路门铃输出。
拥有一路WG读头输入；门禁控制器分别允许8000条门禁通行名单(可扩展至20000)，完全满足日常门禁应用及安全防范要求。
门禁控制器管理软件允许控制最多250个门禁控制器，最多500个单向门点，250个双向门点。
每个门禁控制器都可以脱网独立工作，不受网络是否连通及门禁服务器是否在线的影响。
所有开门刷卡及报警信息自动存储，连接计算机时出入记录数据通过一卡通管理软件上传并保存到计算机中，生成报表查询统计各个门的出入记录；您也可以通过一卡通管理软件把网内所有门禁控制器进行实时监控，出入记录信息通过网络第一时间传递并显示，为帮助您完善内部管理策略提供准确的科学的信息依据。
门禁系统工作原理我司的门禁控制器采用的感应式技术，或称作射频（RFID）技术，是一种在卡片与读卡装置之间无需直接接触的情况下对卡片信息进行读写的方法。
系统使用非接触式IC卡，卡与Wiegand读头之间传递信息无需接触，通过电磁场进行能量及数据的传递。
当一个感应卡放在Wiegand读头范围内时，卡内的线圈在“激发信号”的感应下产生出微弱的电流，作为卡内微处理器的电源，卡内的处理器将卡中信息通过一个调制信号发送出来，Wiegand读头感应到该信号并转换成数字信号，再将卡信息上传到门禁控制器，由控制器进行判断处理是否合法卡，由门禁控制器发出信号，驱动电锁开门。
系统工作原理图感应卡网络组建本次智能小区门禁系统按现场情况，建议使用脱机管理模式。
网络结构可参照如下结构：现场施工设计第三章主要部件参数说明产品技术参数:功能及设置4）设置开门时间：按[2]+[TT]，嘟嘟两声响；TT表示开门时间，以秒为单位，如开锁时间为3秒，则TT=03；5）设置/修改通用开门密码：按[3]+[4位新通用开门密码]，嘟嘟两声响，原4位通用密码被覆盖；按[3]+[0000]，嘟嘟两声响，清除所有“通用密码”；6）设置防拆报警功能：①.关闭防拆报警：按[4]+[0]，嘟嘟两声响；②.开启防拆报警：按[4]+[1]，嘟嘟两声响；7）设置有效卡：按[5]+[4位卡编号]嘟嘟两声响之后+[在控制器前感应需要设置的卡]，嘟一声响后，嘟嘟两声响，加卡成功；（4位卡编码是用户自定义的，可以是0000-9999之间的任意数，每张卡的编码不得重复，该编码同时也是“卡加个人密码”门禁方式时的个人密码；８) 删除有效卡：①.按[6]+[4位卡编码]，嘟嘟两声响，②.按[7]+[感应需要删除的卡]，嘟一声响后，嘟嘟两声响；（删除多张有效卡重复上面的步骤）③.删除所有已设置卡，建议恢复出厂设置；9）设置门磁报警状态：①.关闭门磁报警：按[8]+[0]，嘟嘟两声响；②.开启门磁报警：按[8]+[1]，嘟嘟两声响；（开启本功能后，当正常开门后，没有关门，或者没有通过控制器开启，控制器将发出嘟嘟嘟连续长鸣报警，可外接报警器。
）10）恢复出厂设置：按[9]+[86]，嘟嘟两声响，接着嘟嘟嘟三长声响，5秒钟后嘟嘟嘟三声短响，进入正常工作状态；11）退出编程状态：3．强制恢复出厂编程密码：拆下控制器，将J2的两脚短接一下后松开，控制器嘟一声响，接着嘟嘟两声响，控制器即可恢复到出厂编程密码990101。

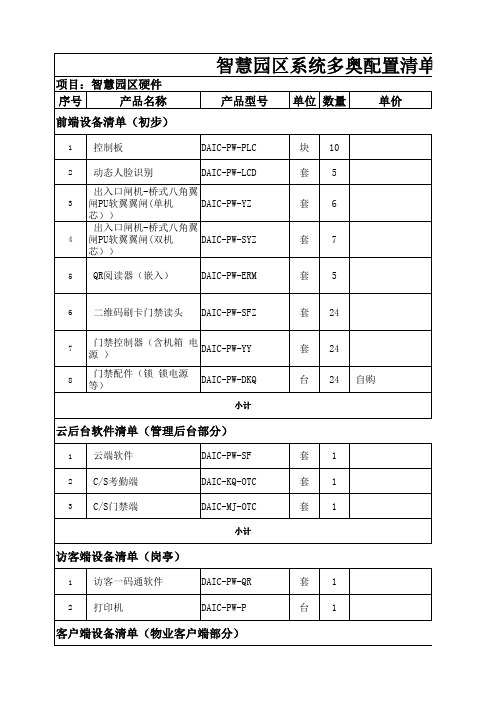

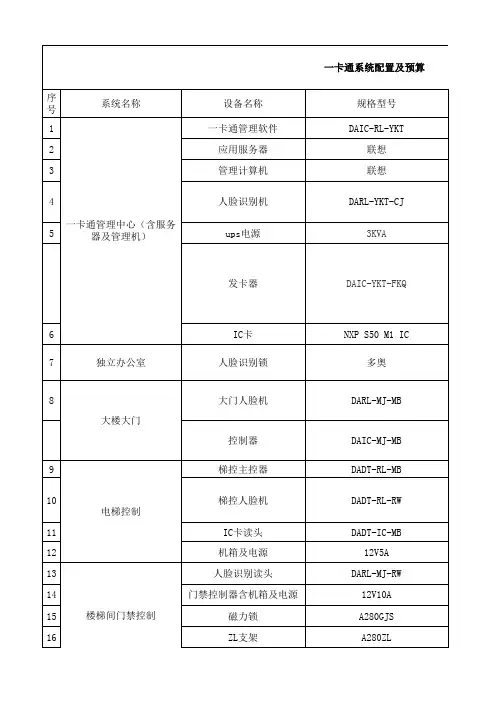

第四章系统清单及报价ID简易门禁脱机版：以上价格为非含普通税务价，2011年04月。
