欧姆定律易错题集锦-名师教育经典一、欧姆定律选择题1．根据欧姆定律公式I＝U/R，可变形得到R＝U/I、U＝IR下列说法中正确的是（）A. 由U＝IR可得：导体两端的电压与通过导体的电流成正比，与导体的电阻成反比B. 由R＝U/I可得：某段导体两端电压为0时，导体电阻为0C. 由R＝U/I可得：导体两端的电压跟通过导体电流的比值等于这段导体的电阻D. 由R＝U/I可得：导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比【答案】 C【解析】【解答】解：A、电压是产生电流的原因，没有电压不会产生电流，因此根据欧姆定律的内容正确的说法为：电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，A不符合题意；BD、电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；某段导体两端电压为0时，导体的电阻不为0，BD不符合题意；C、由欧姆定律的变形公式R＝可知，导体电阻大小等于导体两端的电压跟通过导体电流的比值，C符合题意。

故答案为：C。

【分析】（1）欧姆定律的内容：一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

（2）电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关。

2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．4．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

17.2 欧姆定律高频易错题集一．选择题（共10小题）1．根据欧姆定律的公式I＝U/R的变形式R＝U/I及电阻的性质，可以判定当（）A．U变小时，U/I不变B．U变大时，U/I变大C．U变大时，U/I变小D．U＝0时，U/I＝02．下列说法正确的是（）A．导体两端的电压随电流而改变，且成正比B．导体中的电流跟导体的电阻成反比C．电流跟电压成正比D．电阻一定时，通过导体的电流跟电压成正比3．下列说法中错误的是（）A．当加在导体两端的电压改变时，电压与电流的比值也随着改变B．用不同的导体研究电流和电压的关系时，得到的结论都一样C．相同的电压加在电阻不同的导体两端，电流一定不同D．同一导体，两端电压越大，通过的电流也越大4．对于一段确定的导体，其电阻R＝所表示的意思是（）A．加在导体两端的电压越大，则电阻越大B．导体中电流越小，则电阻越大C．导体的电阻和导体两端电压与通过导体的电流无关D．导体的电阻与电压成正比，与电流成反比5．关于公式R＝，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流决定B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比D．当导体两端的电压一定时，导体的电阻跟通过它的电流成反比6．几位同学学习了欧姆定律后，根据I＝，导出了R＝．于是他们提出了以下几种看法，你认为正确的是（）A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零7．如图所示电路，电源电压恒定，R1、R2为定值电阻。

只闭合S1，电压表的示数为U1，电流表的示数为I1，下列说法正确的是（）A．电源电压等于U1B．再闭合S2，电压表的示数不变，电流表的示数变大C．断开S1，只闭合S2，电压表的示数为U2，电流表的示数为I2，则U2＞U1，I2＞I1D．断开S1，同时闭合S2、S3，电压表的示数为U3，电流表的示数为I3，则U3＝U1，I3＞I18．如图是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量。

欧姆定律易错大盘点（word）一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == =，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

【物理】欧姆定律易错题集锦-名师教育经典一、欧姆定律选择题1．如图所示的电路.电源电压保持不变.R1=10Ω.闭合开关S，滑动变阻器滑片P在最右端时.电流表的示散为0.25A；把滑片P移到中点时.电流表的示教为0.4A。

则下列选项正确的是（）A. 滑片P在最右端时.通过R1、R2的电流之比为5：8B. 滑片P在最右端时，R1、R2两端电压之比为3：1C. 滑动变阻器的最大阻值为40ΩD. 电源电压为10V【答案】 D【解析】【解答】闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2串联，根据U总=I总R总得到：U总=0.25A×（10Ω+R2）①；当滑片P移到中点时，定值电阻R1和变阻器R2串联，根据U总=I总R总得到：U总=0.4A×（10Ω+ R2）②；解得：R2=30Ω，U总=10V，故C错误，D正确；滑片P在最右端时，定值电阻R1和变阻器R2串联；因为串联电路各处电流都相等，所以通过R1、R2的电流之比为 1：1，故A错误；串联电路中，电压与电阻成正比，那么R1、R2两端电压之比：U1：U2=R1：R2=10Ω：30Ω=1：3，故B错误。

故选D。

【分析】（1）闭合开关S，滑动变阻器滑片P在最右端时，定值电阻R1和变阻器R2串联；当滑片P移到中点时，定值电阻R1和变阻器R2串联；根据U总=I总R总列出方程组，然后计算得到变阻器的最大阻值和电源电压；（2）串联电路中各处电流都相等；（3）串联电路中，电压与电阻成正比。

2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．3．甲图是小灯泡L和电阻R的I-U图象。

最新初中物理欧姆定律易错题精选一、欧姆定律选择题1．如图所示，是小明测量未知电阻R x的实验电路，电源电压不变，其中R0为阻值已知的定值电阻。

当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2．则下列四个选项中，R x的表达式正确的是（）A. R x=B. R x=C. R x= R0D. R x= R0【答案】D【解析】【解答】由电路图可知,当只闭合开关S1时,电路为R0的简单电路,电流表测电路中的电流,则I0＝I1；当闭合开关S1和S2时,R0与Rx并联,电流表测干路电流,即I＝I2，因并联电路中各支路独立工作、互不影响，所以,通过R0的电流不变，因并联电路中干路电流等于各支路电流之和，所以,通过Rx的电流：Ix＝I−I0＝I2−I1，因并联电路中各支路两端的电压相等，所以,由I＝UR可得，电源的电压：U＝I x R x＝I0R0,即（I2−I1）R x＝I1R0，解得：R x＝. R。

故答案为：D。

【分析】当只闭合开关S1时，电路为R0的简单电路，电流表测电路中的电流；当闭合开关S1和S2时，R0与R x并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R0的电流不变，根据并联电路的电流特点求出通过R x的电流，根据并联电路的电压特点和欧姆定律得出等式即可R x的阻值.2．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A. 灯泡L正常发光时，电压表的示数为6VB. 当电流表示数为0.4A时，电压表的示数为9VC. 灯泡L的电阻值随电压表的示数的增大而增大D. 为了保证电路安全，整个电路消耗的最大功率为10W【答案】 B【解析】【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；（1）灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出电压表的示数；（2）根据图象读出当电流表示数为0.4A时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数；（3）灯泡两端的电压越大时，实际功率越大，温度越高，电阻的越大，根据串联电路的电压特点可知电压表示数增大时灯泡两端的电压变化，进一步得出灯泡电阻与电压表示数之间的关系；（4）根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比较得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．3．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

欧姆定律易错题集锦-名师教育（word）一、欧姆定律选择题1．要测量一个阻值约为200Ω的电阻阻值，能提供的器材有：新干电池两节、电流表一只（量程为0﹣0.6A、0﹣3A）、电压表一只（量程为0﹣3V、0﹣15V）、滑动变阻器R （100Ω 2A）一只、100Ω的定值电阻R0一只、开关和导线若干。

利用上述器材设计以下电路，其中能粗略测出Rx阻值的是（）A. B. C. D.【答案】B【解析】【解答】两节新干电池串联组成电源的电压为3V。

A．由电路图可知，R与R x串联，电压表测Rx两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，电路中的电流最大为I＝＝0.015A，该电流小于0﹣0.6A电流表的分度值，所以电流表的示数无法准确读出，不能测出R x阻值，A不可行；B．由电路图可知，两开关均闭合时，电路为R x的简单电路，电压表测电源两端的电压U；当只断开上面开关时，R0与R x串联，电压表测R x两端的电压U x，因串联电路中各处的电流相等，所以I＝，因两电阻的阻值相差不大，由串联电路的分压特点可知，两电压表的示数均可准确读出，能测出R x阻值，B可行；C．由电路图可知，两开关均闭合时，R0与R x并联，电流表测通过R x的电流；当只断开上面开关时，电路为R x的简单电路，电流表测通过R x的电流；虽然R x两端电压等于电源电压3V，但由于电路中电流太小，所以不能测出R x阻值，C不可行；D．由电路图可知，上面开关断开、下面开关闭合时，电路为R0的简单电路，电流表测电路中的电流，此时电路中的电流I＝；两开关均闭合时，R0与R x并联，电流表测干路电流，此时电流表的示数I′＝ 0.045A，两次电流表的示数太小，相差不大，不易读出示数，所以不能测出Rx阻值，D不可行。

故答案为：B。

【分析】电阻测量电路的设计，不仅会设计正确的方案，同时还要注意合理性，根据测电阻的原理可知，要测量未知电阻的阻值，需要测量未知电阻两端电压和通过的电流.2．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（）A. 若把它们并联在4V电路中，乙灯正常发光B. 若把它们并联在4V电路中，甲灯比乙灯亮C. 若把它们串联在10V电路中，两灯都可以正常发光D. 若把它们串联在10V电路中，甲灯比乙灯亮【答案】 B【解析】【解答】解：由P＝UI可得，两灯泡的额定电流分别为：I甲＝＝＝0.5A，I乙＝＝＝0.5A，由I＝可得，两灯泡的电阻分别为：R甲＝＝＝12Ω，R乙＝＝＝8Ω。

最新欧姆定律易错题（word）一、欧姆定律选择题1．要测量一个阻值约为500Ω的电阻R x.提供的器材有：干电池两节，学生用电压表（量程为0～3V、0～15V）、学生用电流表（量程为0～0.6A、0～3A）、滑动变阻器R1（10Ω、1A ）、电阻箱R2（0～9999Ω）以及单刀双掷开关各一只，开关、导线若干。

以下四种电路中，可以较准确地测出R x阻值的是（）A. ①②③B. ②④C. ③④D. 只有②【答案】D【解析】【解答】解：①由电路图可知，被测电阻和滑动变阻器串联，电压表测量电阻R x 两端电压，电流表测量通过电路的电流，但由于R x=500Ω＞＞R1=10Ω；所以电路中的电流几乎不变，无法多次测量减小求平均值；②由电路图可知，闭合总开关，单刀双掷开关可以使电压表分别测量R x两端电压和电源电压，根据串联电路特点可知电阻箱两端电压，已知电阻箱的阻值和两端电压，根据欧姆定律即可求出电路中的电流，最后利用即可求出被测电阻，由于电阻箱的阻值变化范围比较大，可以改变电阻箱的位置起到多次测量减小求平均值，减小误差；③由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与R x连接，读出电流表示数，当单刀双掷开关与R2连接，保持滑动变阻器的滑片不动，调节R2的阻值，使电流表示数与原来的示数相同，读出电阻箱R2值，即为R x的阻值，可以进行多次测量；由于电阻箱R2的阻值不是连续的，则测量的值只能精确到1Ω；④由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与R x连接，电压表测量R x两端电压，读出电压表示数；当单刀双掷开关与R2连接，保持滑动变阻器的滑片不动，调节R2的阻值，使电压表示数与原来的示数相同，读出电阻箱R2值，即为R x 的阻值，可以进行多次测量；由于电阻箱R2的阻值不是连续的，则测量的值只能精确到1Ω；综合上面的分析可知，可以较准确地测出R x阻值的是②。

故答案为：D。

【物理】初中物理欧姆定律易错题精选经典一、欧姆定律选择题1．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（）A. （1）（2）B. （1）（3）C. （2）（4）D. （2）（3）【答案】 B【解析】【解答】解：（1）开关S1闭合，S2断开时，R0和R x串联，电流表可以测出通过R x的电流I x；再S2闭合时为R x的简单电路，不能直接或间接测量出R x的电压，所以不能求出R x的电阻；（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻R x的简单电路，电流表测通过R x的电流I x，根据R x= 求出电阻；（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和R x串联，电压表直接测量R x两端的电压U x；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压U0=U﹣U x，根据I0= 求出通过定值电阻的电流即为通过R x电流，根据R x= 求出电阻．综上可知，B符合题意，ACD不符合题意．故答案为：B．【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．4．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之比不变【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．5．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

欧姆定律的专题一、容易混绕的概念题1、根据欧姆定律 I=U/R ，下列说法正确的是（ ） A ．通过导体的电流越大，这段导体的电阻就越小 B. 导体两端的电压越高，这段导体的电阻就越大 C. 导体的电阻与电压成正比，与电流成反比D. 导体两端的电压越高，通过这段导体中的电流就越大2、某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a 、b 的电流随电压变化情况如图所示，则下列结论与图象相符的是（ ） A ．电阻一定时，电流随着电压的增大而减小 B ．电压相同时，阻值大的电阻通过的电流大C ．电流相同时，阻值小的电阻两端的电压大D ．两电阻阻值的关系是R a ＞R b 3.在一段导体的两端加一可变电压U ，以下说法中不正确的是（ ） A.由R=U ／I 可知，R 与U 成正比 B.不管U 如何变化，U 与I 的比值不变 C.U 增加几倍，单位时间内通过该导体横截面的电荷量就增加几倍 D.当U 一定时，通过导体横截面的电荷量与通电时间成正比4、某同学做验证欧姆定律的实验时，根据收集到的数据绘制出了如图所示的一个图像，下列结论与图像相符的是（ ）A.导体电阻一定时，导体两端电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端电压成正比C.导体两端电压一定时，导体的电阻跟导体中的电流成反比D.导体两端电压一定时，通过导体的电流跟导体的电阻成反比 二、滑动变阻器改变电路引起电流、电压的变化1. 下列各图中，滑动变阻器滑片P 移动时，电压表、电流表的示数怎样变化：图(1)若滑片P 向右移动：电流表示数 ；电压表示数 ；图(2)若滑片P 向右移动：电流表示数 ；电压表示数 ；图(3)若滑片P向右移动：电流表示I数 ；电压表示数 ；图(4)若滑片P 向右移动：电流表示数 ；电压表示数 。

2、如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A 至2A 之间，电压表的示数范围在6V 至9V 之间。

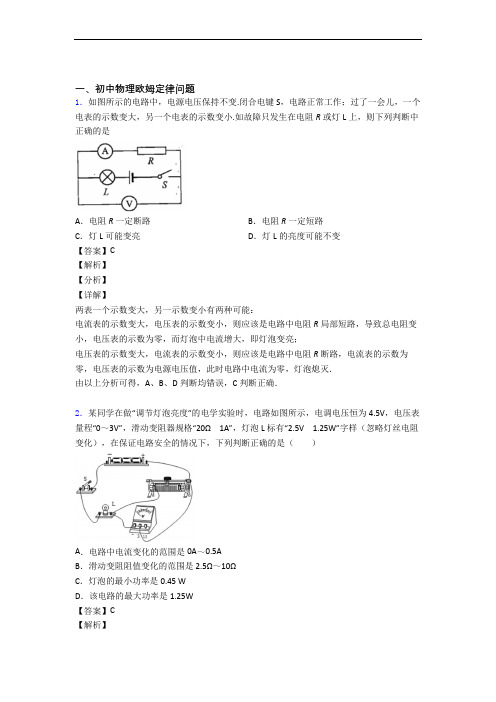

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】 AB ．当灯泡的电压最大时，即L 2.5V U=，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V 4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ；由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

欧姆定律易错点汇总及练习测试题（word）一、欧姆定律选择题1．如图是某实验小组测量未知电阻Rx的实验电路，电源两端电压不变，其中Ro为阻值已知的定值电阻。

当开关S、S1闭合，S2断开时，电压表的示数为U1；当开关S、S2闭合，S1断开时，电压表的示数为U2。

则下列四个选项中Rx的表达式正确的是（）A. B. C. D.【答案】B【解析】【解答】由电路图可知,当开关S、S1闭合,开关S2断开时,R0与Rx串联,电压表测电源两端的电压,即U＝U1，当开关S、S2闭合、S1断开时,R0与Rx串联,电压表测Rx两端的电压,即Ux＝U2，因串联电路中总电压等于各分电压之和，所以,R0两端的电压：U0＝U−Ux＝U1−U2，因串联电路中各处的电流相等，所以，电路中的电流：I＝ ,即，解得：Rx＝。

故答案为：B。

【分析】当开关S、S1闭合，开关S2断开时，R0与R x串联，电压表测电源两端的电压；当开关S、S2闭合、S1断开时，R0与R x串联，电压表测R x两端的电压，根据串联电路的电压特点求出R0两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出R x的阻值.2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

故选D。

2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A ．甲图适合测量阻值较大的电阻，误差会减小B ．乙图适合测量阻值较大的电阻，误差会减小C ．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D ．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A ．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A R U U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU U R I I I =<+乙 即测量值与真实值相比偏小，故D 错误。

(每日一练)通用版九年级物理欧姆定律易错题集锦单选题1、如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度，则它的工作过程是（）A．油面升高，R变大，油量表指针示数变小B．油面降低，R变大，油量表指针示数变大C．油面升高，R变小，油量表指针示数变大D．油面降低，R变小，油量表指针示数变大答案：C解析：图中，变阻器与定值电阻串联，油量表（即电流表）串联在电路中测电路的电流。

AC．油面升高，杠杆顺时针转动，滑动变阻器连入电路的电阻变小，由串联电阻的规律，电路的电阻变小，由欧姆定律I=U，油量表指针示数变大，故A不符合题意，C符合题意；RBD．油面降低，杠杆逆时针转动，滑动变阻器连入电路的电阻变大，由串联电阻的规律，电路的电阻变大，由欧姆定律I=U，油量表指针示数变小，故BD不符合题意。

R故选C。

2、如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（）A．在甲图中，电压表V示数不变，电流表A1、A2示数均变大B．在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变C．在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小D．在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变答案：D解析：AB．甲图中，变阻器R1与定值电阻R2并联，电压表测电源电压，A1测通过变阻器R1的电流，A2测并联电路的总电流；因电源电压不变，则滑片移动时电压表V示数不变；将滑动变阻器的滑片P从中点向左移动，变阻器可知通过变阻器的电流变小，即A1示数变小；因并联电路各支路互不影响，则通连入电路的电阻变大，由I=UR过定值电阻R2的电流不变，根据并联电路电流的规律可知总电流变小，即A2示数变小，故AB错误；CD．乙图中，变阻器R1与定值电阻R2串联，V1测电源电压，V2测变阻器R1两端的电压，电流表A测电路中的电流；因电源电压不变，则滑片移动时电压表V1示数不变；将滑动变阻器的滑片P从中点向左移动，变阻器连可知，电路中的电流变小，即电流表A示数入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由I=UR变小；电路中的电流变小，根据U=IR可知，定值电阻R2两端的电压变小，由串联电路电压的规律可知，变阻器R1的电压变大，即V2示数变大，故C错误，D正确。

(每日一练)人教版初中物理欧姆定律易错题集锦单选题1、请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是如图所示电路图中的（）I/A 0.20 0.30 0.40 0.44 0.50 0.54A．B．C．D．答案：C解析：由表中数据可知，电压表和电流表的示数是变化的，且电流随电压的增大而减小。

AB．图中电压表都测量电源电压，示数不变，与表格不符，故AB错误；C．图中电压表与滑动变阻器并联，在电源电压不变的情况下，由串联分压可知，滑动变阻器两端的电压越小，定值电阻两端的电压越大，电路中的电流越大，与表格相符，故C正确；D．图中电压表与定值电阻并联，根据伏安法测电阻可知，电流随电压的增大而增大，与表格不符，故D错误。

故选C。

2、“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图像，从图中可以看出R1、R2的大小关系为（）A．R1>R2B．R1<R2C．R1=R2D．不能确定答案：B解析：由图像可知，两电阻两端的电压相等时，通过R1的电流大于通过R2的电流，即I1>I2可知由R=UIR1<R2故B正确。

故选B。

3、如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（）A．R1＜R2，两电阻并联后图线在区域ⅠB．R1＜R2，两电阻串联后图线在区域ⅠC．R1＞R2，两电阻并联后图线在区域ⅢD．R1＞R2，两电阻串联后图线在区域Ⅲ答案：C解析：可知由图可知，当R1与R2的电流相等时，R1两端的电压大于R2两端的电压，根据R=UIR1＞R2由串联电路电阻关系可知，两电阻串联时，R串的阻值大于任何一个电阻阻值；由并联电路电阻关系可知，两电阻并联时，R并的阻值小于任何一个电阻阻值，当它们两端的电压相同时，R串的电流最小，所以在U﹣I图象的区域Ⅰ；R并的电流最大，所以在U﹣I图像的区域Ⅲ，故ABD不符合题意，C符合题意。

人教版2023初中物理九年级物理全册第十七章欧姆定律易错题集锦单选题1、将两个阻值不等的电阻R1和R2按如图（a）（b）所示的方式接入电路中，已知电源电压相同，R1小于R2，则下列判断中正确的是（）A．电压表V1的示数等于电压表V2的示数B．电流表A1的示数大于电流表A2的示数C．电压表V1与电流表A1示数的比值等于电压表V2与电流表A2示数的比值D．电压表V1与电流表A1示数的比值小于电压表V2与电流表A2示数的比值答案：D由甲图可知，R1和R2串联，电压表V1测R1两端的电压，电流表A1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表A1的示数为I A 1=UR1+R2电压表V1的示数U V1=I A1R1=UR1+R2R1=R1R1+R2U电压表V1与电流表A1的比值为U V1I A1=R1由乙图可知，R1和R2并联，电压表V2测电源两端的电压，电流表A2测R2支路的电流，则电压表V2的示数为U V2=U因并联电路中各支路两端的电压相等，所以电流表的示数为I A 2=U R2电压表V2与电流表A2的比值为U V2I A2=R2综上所述，电压表V1的示数小于电压表V2的示数；电流表A1的示数小于电流表A2的示数；电压表V1与电流表A1示数的比值小于电压表V2与电流表A2示数的比值。

故ABC错误，D正确。

故选D。

2、如图表示阻值不同的两个电阻的电流强度随电压变化的I-U曲线，从图中可知错误的是（）A．电阻不变时，电流与电压成正比B．R1>R2C．R1、R2串联后的总电阻的I-U曲线在区域ⅢD．R1、R2并联后的总电阻的I-U曲线在区域Ⅰ答案：BA．两条图线都是过原点的直线，说明在电阻一定时，电流与电压成正比，故A正确，不符合题意；B．从图像中可以看出，相同的电压下，通过R2的电流小，根据R=U可得，R1＜R2，故B错误，符合题意；IC．两电阻串联后，总电阻等于两电阻之和，总电阻比任一分电阻的阻值都大，由选项B分析可知，R1＜R2时，R2对应的I-U曲线在R1对应的I-U曲线的下方，所以R1、R2串联后的总电阻的I-U曲线应在R2对应的I-U曲线的下方，因此其图像在区域Ⅲ中，故C正确，不符合题意；D．两电阻并联后，总电阻小于任一分电阻，因此，R1、R2并联后的总电阻的I-U曲线应在R1对应的I-U曲线的上方，因此其图像在区域Ⅰ中，故D正确，不符合题意。

《欧姆定律》易错题汇编（附答案）1．如下图电路中，甲、乙两处罚别接入电流表和电压表，当开关S 闭合后，为使两灯均亮，则（）A. 甲接电流表，乙接电压表.B. 甲、乙均接电流表.C.甲、乙均接电压表.D.甲接电压表，乙接电流表.2. 在研究电路的电压规律实验时用了以下图中的某个电路，已知R1=R2＜ R3，电压表 V1、 V2和 V3的读数分别为 1.0V 、 1.5V 和 2.5V ．实验时的电路图应是（）3.有一种“浴霸” ，拥有照明、吹风和加热三个功能，此中照明灯和吹风机可独立工作，电阻丝只有在吹风机启动后才能够工作。

图所示电路图中，切合上述要求的是（）4．如下图，电源电压是5V 且不变，；灯 L1、 L2的电阻对比较大的是S 闭合后电压表示数为1V，则灯，经过灯L1、 L2的电流对比是L1两头的电压为大 (L 1、L2、同样V) 。

5．如下图电路，电源两头的电压必定，当开关S1 闭合、 S2 断开时，电流表和电压表示数分别为I1 、 U1；当再闭合S2，且将滑片P 适合右移后，电流表和电压表示数分别为I2 、 U2，则以下表达必定正确的选项是（）A．I1 ﹥I2U1﹥U2 B ．U1﹤U2 I1 C．U1﹤U2 I1=I2 D．I1﹥I2大于、小于或等于I2U1大于、小于或等于都有可能U2 都有可能6.LED 灯带在装修资猜中被宽泛应用．芳芳同学在研究其内部构造时发现，灯带中的LED灯串连后经电流适配器接入照明电路，如下图．她取下一只LED灯接在电池两头，灯不亮，对换电池正负极后灯亮了，但用手触摸几乎不发热．以下推测切合上述事实的是（）A．一只 LED正常工作的电压是220V B．灯带中一只LED 灯断路后其余灯还亮C． LED灯工作时主假如将电能转变为内能D．LED灯拥有单导游电性7.如下图的电路中，电源电压不变，R0 为定值电阻， R 为滑动变阻器，闭合开关后，在滑动变阻器的滑片 P 向左挪动过程中（）A．电压表V 的示数变大B．电流表A1 的示数变大C．电流表A2 的示数变小D．灯泡的亮度变小8．在研究“必定电压下，电流与电阻的关系”时，电路如下图。

最新欧姆定律易错题集锦-名师教育1一、欧姆定律选择题1．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（）A. 电压表V的示数变小，电流表A1的示数变大B. 电压表V的示数不变，电流表A2的示数变小C. 电压表V的示数与电流表A1的示数的乘积变小D. 电压表V的示数与电流表A1和A2的示数差的比值不变【答案】 C【解析】【解答】A、由电路图知R1、R2并联，A1测量干路中的电流，A2测量R1中的电流，将滑动变阻器的滑片P向b端移动，滑动变阻器的阻值变大；因为R1、R2并联，支路两端的电压相等且等于电源电压，所以电压表的示数不变，A不符合题意；B、由I= 知电流表A1的示数变小，电流表A2的示数不变，B不符合题意；C、由电源电压不变、电流表A1的示数变小、P=UI得P减小，C符合题意；D、电流表A1和A2的示数差即为R2中的电流，电压表V的示数与电流表A1和A2的示数差的比值即为R2的值，R2的阻值变小，D不符合题意。

故答案为：B。

【分析】A先判断电路的连接方式为并联，再根据并联电路电压的规律判断电压表的示数变化；B、根据欧姆定律判断电流表的示数变化；C、根据P=UI分析判断；D、根据R2的阻值变化判断。

2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

（1）当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，电路中的电流最大，此时电路的总功率最大，由乙图可知，电路中的最大电流I大＝1.6A，由I＝可得，R0的阻值：R0＝＝＝5Ω，A符合题意；电路的最大总功率：P大＝UI大＝8V×1.6A＝12.8W，B符合题意；（2）当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，由乙图可知，电路中的最小电流I小＝0.2A，变阻器R两端的电压U R＝7V，则R0的最小功率：P0小＝I小2R0＝（0.2A）2×5Ω＝0.2W，C不符合题意；滑动变阻器的最大阻值：R大＝＝＝35Ω，D符合题意。
