利用Ansys 对铆钉零件的分析 为了考察铆钉在冲压时发生多大的变形,对铆钉进行分析。
在该例题中铆钉的圆柱高度为10mm 、铆钉圆柱外径为6mm 、铆钉内孔孔径为3mm 、铆钉的下端球经为15mm 、弹性模量为2.06E11、柏松比为0.3。
表1 铆钉应力应变关系通过PRO/E 软件建立铆钉模型如图1 所以,利用以上数据确定铆钉的圆柱高度、铆钉圆柱外径、铆钉内孔孔径等相关尺寸。
最后通过相应指令在PRO/E 中得到的三维图如图2所以。
图 1 铆钉PRO/E 下平面图 应变0.003 0.005 0.007 0.009 0.011 0.02 应力/MP 618 1128 1317 1466 1510 1600图2 铆钉PRO/E下三维图在这里铆钉的PRO/E模型就已经建立好了,接下来需要把铆钉模型导入到Ansys中,为了实现利用ANSYS对PRO/E生成的铆钉实体模型进行模态分析,需要将PRO/E生成的模型导入ANSYS,把PRO/E的PART文件转换为ANSYS可识别的文件最常用的方法主要有以下2种。
第一种利用IGES格式文件进行数据交换,IGES是由ANSI.美国国家标准局公布为美国标准的,它以ASCII或二进制的形式存储图像,可以在不同的CAD系统间进行数据交换。
作为一种中间标准格式,IGES目前已经得到广泛的应用。
Ansys软件本身就设置了IGES转换过滤器,它支持IGES格式的数据文件输入。
而在PRO/E中也可以很方便的将建立的PART文件保存为IGES的格式。
因此通过IGES格式进行这两个软件之间的数据转换是比较常用的方法,而且比较容易实现。
虽然IGES作为一种常用的数据交换形式已经得到大部分人的认可,但是也存在一些问题,对于一些PRO/E生成的简单模型利用IGES格式可以很方便的导人到ANSYS中去,并且不会发生丢失线、面的失真现象,但是对于一些复杂的模型,利用这种格式导入后就容易丢失线、面而出现失真现象,继而影响分析结果。

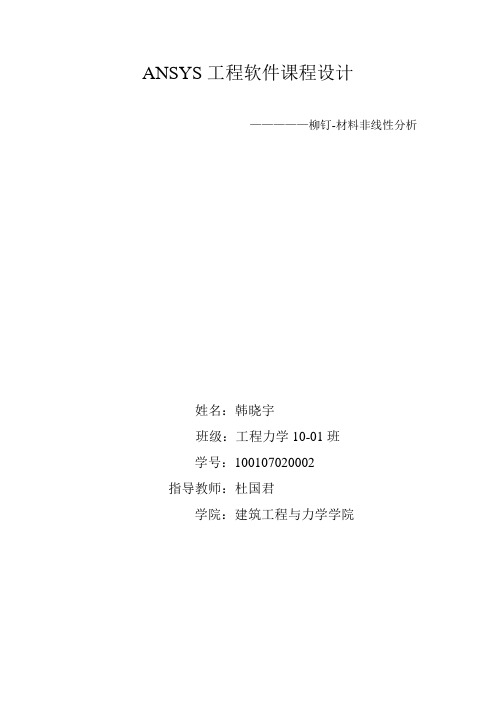

ANSYS工程软件课程设计—————柳钉-材料非线性分析姓名:韩晓宇班级:工程力学10-01班学号:100107020002指导教师:杜国君学院:建筑工程与力学学院【引言】塑性是一种在某种给定载荷下,材料产生永久变形的材料特性,对大多的工程材料来说,当其应力低于比例极限时,应力-应变关系是线性的。
另外,大多数材料在其应力低于屈服点时,表现为弹性行为,也就是说,当移走载荷时,其应变也会完全消失。
由于材料的屈服点和比例极限相差很小,因此ANSYS程序中,假定它们相同。
在应力-应变的曲线中,低于屈服点的叫做弹性部分,超过屈服点的叫做塑性部分,也叫做应变强化部分。
塑性分析中考虑了塑性区域的材料特性。
当材料中的应力超过屈服点时,塑性被激活。
本例通过对柳钉的冲压进行应力分析,来介绍ANSYS塑性问题的分析过程。
【问题分析】为了考查柳钉在冲压时,发生多大的变形,对柳钉进行分析。
柳钉如图2-1所示:柳钉圆柱高:10mm柳钉圆柱外径:6 mm柳钉内孔直径:3 mm柳钉下端球径:15 mm弹性模量:2.06E11图2-1泊松比:0.3柳钉材料的应力应变关系如表2-2所示:表2-2应力应变关系【GUI操作】1:设定分析作业名和标题:输入文件名liuding,工作标题为plastic analysis of a part。
2:定义单元类型:选用实体、八节点四面体单元SOLID45>Brick 8node 45。
3:定义实常数:选用三维的SOLID45单元,不需要设置实常数。
中必须定义材料的应力应变关系,首先要定义材料属性,选择结构线弹性各向同性,EX=2.06e11,PRXY=0.3。
再打开定义材料应力应变对话框,将条件中的应力应变关系输入进去,如图2-3为显示的材料的曲线关系。
5:建立实体模型,划分网格:如图2-4为模型图,2-2为化分的网格图。
图2-4柳钉模型图图2-5柳钉划分网格图6:定义边界条件并求解:本例中,载荷为上圆环形表面的位移载荷,位移边界条件是下半球面上所有方向的位移固定。
