常用管材执行标准及常用的管径大小Word版
- 格式：doc
- 大小：324.00 KB
- 文档页数：15
下载文档原格式
合集下载
工程管径对照表(常用)
工程管径对照表（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。
2.2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。
3.3. 常用列表依此类推。
1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。
容器、管子或管件的标准化直径系列中的名义直径。
例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。
一般公称直径常为与管内径相近的某整数值。
2.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
各种管道规格 Microsoft Word 文档
镀锌管规格镀锌管重量计算公式镀锌钢管重量公式：[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量) ◆焊管普通镀锌焊管1.2寸重量为3.13kg/m，1.5寸重量为3.84kg/m；加厚型镀锌焊管1.2寸重量为3.78/m，1.5寸重量为4.58kg/m；无缝钢管规格无缝钢管理论重量表大全无缝钢管规格无缝钢管理论重量表大全最新无缝钢管理论重量单位：Kg/m外径壁厚壁厚壁厚壁厚壁厚壁厚壁厚3 3.54 4.5 5 5.5 632 2.146 2.460 2.762 3.052 3.329 3.594 3.84738 2.589 2.978 3.354 3.718 4.069 4.408 4.73542 2.885 3.323 3.749 4.162 4.562 4.951 5.32745 3.107 3.582 4.044 4.495 4.932 5.358 5.77150 3.477 4.014 4.538 5.049 5.549 6.036 6.51154 3.773 4.359 4.932 5.493 6.042 6.578 7.10357 3.995 4.618 5.228 5.826 6.412 6.985 7.54660 4.217 4.877 5.524 6.159 6.782 7.392 7.99063.5 4.476 5.179 5.869 6.548 7.214 7.867 8.50868 4.809 5.567 6.313 7.047 7.768 8.477 9.17470 4.957 5.740 6.511 7.269 8.015 8.749 9.47073 5.179 5.999 6.807 7.602 8.385 9.156 9.91476 5.401 6.258 7.103 7.935 8.755 9.563 10.35889 6.363 7.380 8.385 9.378 10.358 11.326 12.281108 7.768 9.020 10.259 11.486 12.701 13.903 15.093133 11.178 12.725 14.261 15.783 17.294 18.792159 13.422 15.290 17.146 18.989 20.821 22.639219 18.601 21.209 23.805 26.388 28.959 31.517273 23.262 26.536 29.797 33.046 36.283 39.508325 27.750 31.665 35.568 39.458 43.337 47.202355 38.897 43.158 47.406 51.641377 41.339 45.871 50.390 54.897426 46.777 51.913 57.036 62.147单位：Kg/m外径壁厚壁厚壁厚壁厚壁厚壁厚壁厚6.5 7 8 8.5 9 10 1232 4.08838 5.04942 5.69145 6.17250 6.973 7.423 8.286 8.69954 7.614 8.114 9.075 9.53857 8.095 8.632 9.667 10.16760 8.576 9.149 10.259 10.79663.5 9.137 9.754 10.950 11.52968 9.858 10.530 11.838 12.47370 10.179 10.876 12.232 12.892 13.539 14.797 17.16473 10.660 11.394 12.824 13.521 14.205 15.537 18.05276 11.141 11.912 13.416 14.150 14.871 16.277 18.94089 13.225 14.156 15.981 16.875 17.756 19.483 22.787108 16.270 17.436 19.729 20.858 21.973 24.168 28.410133 20.278 21.751 24.662 26.098 27.522 30.334 35.809159 24.446 26.240 29.791 31.548 33.293 36.746 43.503219 34.064 36.598 41.629 44.126 46.610 51.543 61.259273 42.720 45.920 52.283 55.445 58.596 64.860 77.240325 51.056 54.897 62.542 66.346 70.137 77.684 92.629355 55.865 60.076 68.460 72.634 76.796 85.082 101.507377 59.391 63.873 72.801 77.246 81.679 90.508 108.018426 67.246 72.332 82.468 87.518 92.555 102.592 122.519450 71.093 76.475 87.203 92.549 97.882 108.511 129.621480 75.902 81.654 93.122 98.837 104.540 115.909 138.499 530 83.917 90.286 102.987 109.319 115.638 128.240 153.296 630 99.947 107.549 122.716 130.281 137.833 152.902 182.890 注：计算常用型材理论重量计算公式：m=F×L×ρm—质量Kg ；F—断面积m2/m ；L—长度m ；ρ—密度*Kg/m3☆其中：F断面积计算方法：1、方钢F= a22、钢管F=3.1416×＄（D-＄）D—直径＄—厚度3、钢板、扁钢F= a×＄a—宽度密度：钢材：7.85*103 kg/m3 铝：2.5～2.95*103 铜：8.45～8.9*103铸铁：6.6～7*103 尼龙：1.04～1.15*103不锈钢管规格给水用PE管材规格表PE100 给水管材PVC管分类及规格表穿线管16 20 25 30 40 50 75 90 110排水管40 50 75 90 110 160 200 250 315 400 500 给水管20 25 32 40 50 63 75 90 110 160 200PPR管规DN15,DN20,DN25是外径。
各种管材英制及国标公称直径与外径对照表
各种管材英制及国标公称直径与外径对照表
DN|英寸｜公称外径之间的关系见下表:
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系.公称通径用字母“DN"后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter）。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径,公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
其公称直径不是外径,也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径,其内径数值随厚度不同而不同。
公称直径可用公制mm表示,也可用英制in表示。
管路附件也用公称直径表示，。
常用管材执行标准及常用的管径大小
PP-R冷热管材：PP-R 管材产品完全执行国家标准 GB/PP-R 产品分为咖喱色和白色。
压力等级我公司 PP-R 管材有 S5 、 S4 、、等 4 个管系列，通常热水管道有、两个管系列，冷水管道系统用 S5 、 S4 、三个管系列。
在管道系统设计中，按不同使用要求，安全系数可取或。
管系列与公称压力 PN 的对应关系详见下表：管系列S与公称压力PN的关系管系列S5S4公称压力 MPaC=管系列S5S4公称压力 MPaC=PP-R冷热管材的性能技术指标----规格及尺寸公称平均外径S系列公称壁厚外径min max S5S42025324050637590110PE给水管材PE给水管材严格执行GB/T 13663-2000，同时参照ISO 4427-1996。
卫生指标符合GB/T 17219。
PE给水管管材的颜色为黑色，表面有醒目的蓝色色条PE 给水管材按所用原料分为 PE80 和 PE100 两大系列。
其中 PE100 系列可分为 SDR11 、、 SDR17 、 SDR21 、 SDR26 五个等级； PE80 系列分为 SDR11 、、 SDR17 、 SDR21 、 SDR33 五个等级直管一般为 6 米或 12 米，以可根据客户的要求供货。
外径小于 63mm 的管材还可以盘卷，长度可为 50 米， 100 米或 150 米，也可根据客户要求供货PE给水管材的性能要求表项目环向应力要求PE80PE10020°C静液压强度(100h)不破裂、不渗漏80°C静液压强度(165h)不破裂、不渗漏80°C静液压强度(1000h)不破裂、不渗漏常用规格：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630PE燃气管材PE 燃气管管材执行 GB ，同时符合欧洲标准 prEN 1555-2 及国际标准 ISO4437 。
工程管径对照表(常用)
工程管径对照表（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。
3. 常用列表内径（公制）内径（英制）外径俗称6 1/810 1分8 ¼13.5 2分10 3/817 3分15 1/221.3 4分20 3/426.8 6分25 133.5 1吋依此类推。
1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。
容器、管子或管件的标准化直径系列中的名义直径。
例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。
一般公称直径常为与管内径相近的某整数值。
2.4管径2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
钢管常用规格表(精编文档).doc
【最新整理，下载后即可编辑】
常用钢管规格表
管径应以mm为单位，管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以D×δ(外径×壁厚)表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
4 塑料管材，管径宜按产品标准的方法表示：当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）公英制单位换算
钢管每米理论重量计算公式：
W=3.1416*ρδ（D—δ）/1000
W——钢管每米理论重量kg/m；
ρ——钢的密度kg/dm-3；7.81、7.85、7.91
D——钢管的公称外径mm；
δ——钢管的公称壁厚mm；常用规格
用途。

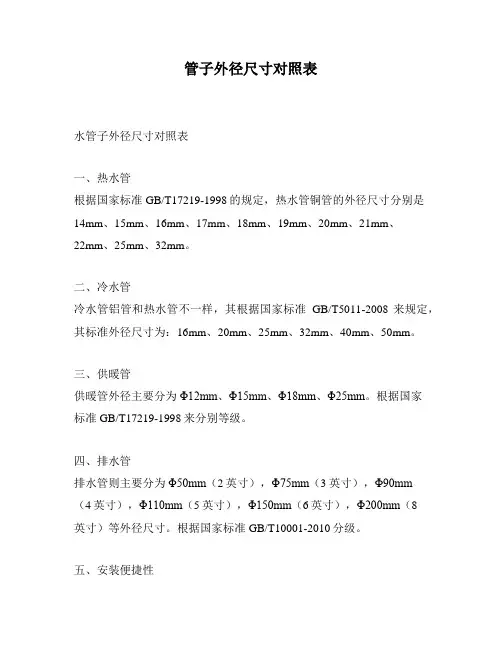

管子外径尺寸对照表
管子外径尺寸对照表
水管子外径尺寸对照表
一、热水管
根据国家标准GB/T17219-1998的规定，热水管铜管的外径尺寸分别是14mm、15mm、16mm、17mm、18mm、19mm、20mm、21mm、
22mm、25mm、32mm。
二、冷水管
冷水管铝管和热水管不一样，其根据国家标准GB/T5011-2008来规定，其标准外径尺寸为：16mm、20mm、25mm、32mm、40mm、50mm。
三、供暖管
供暖管外径主要分为Φ12mm、Φ15mm、Φ18mm、Φ25mm。
根据国家
标准GB/T17219-1998来分别等级。
四、排水管
排水管则主要分为Φ50mm（2英寸），Φ75mm（3英寸），Φ90mm
（4英寸），Φ110mm（5英寸），Φ150mm（6英寸），Φ200mm（8
英寸）等外径尺寸。
根据国家标准GB/T10001-2010分级。
五、安装便捷性
无论是哪种管子，其安装便捷性、管子在工程中的可靠性均有受厂家
团队质量管控的防护，以保证管子的使用可靠性，以及质量的可用性。
钢管常用规格表
常用钢管规格表
管径应以mm 为单位，管径的表达方式应符合下列规定： 1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN 表示； 2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以D ×δ(外径×壁厚)表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示；
4 塑料管材，管径宜按产品标准的方法表示：当设计均用公称直径DN 表示管径时，应有公称直径DN 与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de （公称外径）×e（公称壁厚）表示（GB 5836.1-92）
给水用聚丙烯（PP ）管材规格用de×e 表示（公称外径×壁厚）
W=3.1416*ρδ（D —δ）/1000 W ——钢管每米理论重量kg/m ；
ρ——钢的密度kg/dm-3；7.81、7.85、7.91 D ——钢管的公称外径mm
； δ——钢管的公称壁厚mm ；
用途。
常用管材执行标准及常用的管径大小
PP-R冷热管材：PP-R 管材产品完全执行国家标准GB/PP-R 产品分为咖喱色和白色。
压力等级我公司PP-R 管材有S5 、S4 、、等 4 个管系列，通常热水管道有、两个管系列，冷水管道系统用S5 、S4 、三个管系列。
在管道系统设计中，按不同使用要求，安全系数可取或。
管系列与公称压力PN 的对应关系详见下表：管系列S与公称压力PN的关系管系列S5S4公称压力MPaC=管系列S5S4公称压力MPaC=PP-R冷热管材的性能技术指标----规格及尺寸公称平均外径S系列公称壁厚外径min max S5S42025324050637590110PE给水管材PE给水管材严格执行GB/T 13663-2000，同时参照ISO 4427-1996。
卫生指标符合GB/T 17219。
PE给水管管材的颜色为黑色，表面有醒目的蓝色色条PE 给水管材按所用原料分为PE80 和PE100 两大系列。
其中PE100 系列可分为SDR11 、、SDR17 、SDR21 、SDR26 五个等级；PE80 系列分为SDR11 、、SDR17 、SDR21 、SDR33 五个等级直管一般为 6 米或12 米，以可根据客户的要求供货。
外径小于63mm 的管材还可以盘卷，长度可为50 米，100 米或150 米，也可根据客户要求供货PE给水管材的性能要求表项目环向应力要求PE80PE10020°C静液压强度(100h)不破裂、不渗漏80°C静液压强度(165h)不破裂、不渗漏80°C静液压强度(1000h)不破裂、不渗漏常用规格：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630PE燃气管材PE 燃气管管材执行GB ，同时符合欧洲标准prEN 1555-2 及国际标准ISO4437 。

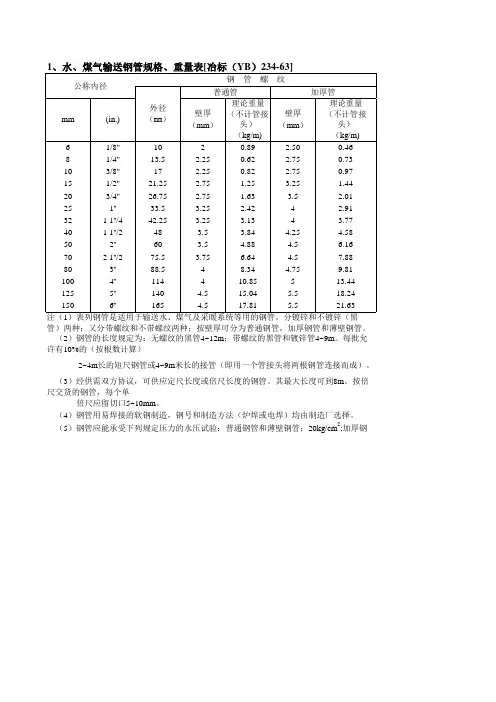

各种管件规格尺寸大全
管）两种；又分带螺纹和不带螺纹两种；按壁厚可分为普通钢管，加厚钢管和薄壁钢管。
（2）钢管的长度规定为：无螺纹的黑管4~12m；带螺纹的黑管和镀锌管4~9m。
每批允许有10%的（按根数计算）
2~4m长的短尺钢管或4~9m米长的接管（即用一个管接头将两根钢管连接而成）。
（3）经供需双方协议，可供应定尺长度或倍尺长度的钢管。
其最大长度可到8m。
按倍尺交货的钢管，每个单
倍尺应留切口5~10mm。
（4）钢管用易焊接的软钢制造，钢号和制造方法（炉焊或电焊）均由制造厂选择。
（5）钢管应能承受下列规定压力的水压试验：普通钢管和薄壁钢管：20kg/cm2;加厚钢。
国标水管规格尺寸对照表
国标水管规格尺寸对照表1. 塑料类水管规格尺寸对照表* PVC管：PVC-U给水管公称外径分别为：Φ16mm，Φ20mm，Φ25mm，Φ32mm，Φ40mm，Φ50mm，Φ63mm，Φ75mm，Φ110mm。
* PVC-M管：给水用聚氯乙烯（PVC-M）管材，立管DN16-DN200规格型号/壁厚为1.9-2.3。
* PVC-U排水管：普通型立管与特殊设计的横管。
排污管管径加对应尺寸型号PVC立、横弯管均按国标 45°履行 PVC管件按相应产品企标履行。
2. 铜管水管规格尺寸对照表* 铜管规格尺寸对照表：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）等。
3. 不锈钢水管规格尺寸对照表* 不锈钢水管有圆管、方管、矩形管等不同形状，不同规格尺寸如下：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）。
4. 铝塑复合管水管规格尺寸对照表* 公称外径为16mm、20mm、25mm、32mm、40mm、50mm、63mm、75mm、90mm、110mm、125mm、160mm。
铝塑复合管按用途分类：主要用于给水及排水用及气体输送用。
5. 镀锌管水管规格尺寸对照表* 公称口径为：DN15，DN20，DN25，DN32，DN40，DN50，DN65，DN80，DN100，DN125。
不同的连接方式壁厚也不同。
6. 钢塑复合管水管规格尺寸对照表* 公称外径分别为：Φ16mm，Φ20mm，Φ25mm，Φ32mm，Φ40mm，Φ50mm，Φ63mm，Φ75mm，Φ110mm。
7. 钢管水管规格尺寸对照表* 钢管规格尺寸对照表如下： DN8（2分管）、DN15（4分管）、DN20（6分管）、DN32（1寸管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）等。
常用管材执行标准及常用的管径大小
PP-R冷热管材：PP-R 管材产品完全执行国家标准 GB/PP-R 产品分为咖喱色和白色。
压力等级我公司 PP-R 管材有 S5 、 S4 、、等 4 个管系列，通常热水管道有、两个管系列，冷水管道系统用 S5 、 S4 、三个管系列。
在管道系统设计中，按不同使用要求，安全系数可取或。
管系列与公称压力 PN 的对应关系详见下表：管系列S与公称压力PN的关系管系列S5S4公称压力 MPaC=管系列S5S4公称压力 MPaC=PP-R冷热管材的性能技术指标----规格及尺寸公称平均外径S系列公称壁厚外径min max S5S42025324050637590110PE给水管材PE给水管材严格执行GB/T 13663-2000，同时参照ISO 4427-1996。
卫生指标符合GB/T 17219。
PE给水管管材的颜色为黑色，表面有醒目的蓝色色条PE 给水管材按所用原料分为 PE80 和 PE100 两大系列。
其中 PE100 系列可分为 SDR11 、、 SDR17 、 SDR21 、 SDR26 五个等级； PE80 系列分为 SDR11 、、 SDR17 、 SDR21 、 SDR33 五个等级直管一般为 6 米或 12 米，以可根据客户的要求供货。
外径小于 63mm 的管材还可以盘卷，长度可为 50 米， 100 米或 150 米，也可根据客户要求供货PE给水管材的性能要求表项目环向应力要求PE80PE10020°C静液压强度(100h)不破裂、不渗漏80°C静液压强度(165h)不破裂、不渗漏80°C静液压强度(1000h)不破裂、不渗漏常用规格：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630PE燃气管材PE 燃气管管材执行 GB ，同时符合欧洲标准 prEN 1555-2 及国际标准 ISO4437 。
管道常用标准尺寸对照(精编文档).doc
【最新整理，下载后即可编辑】水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
一、尺寸：见附表二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
【最新整理，下载后即可编辑】2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。
把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。
水管规格尺寸对照表精品
水管尺寸规格对照水管气管管道常用标准尺寸对照把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
---------------------------------------------------------------------我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。
管道常用标准尺寸对照
水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
一、尺寸：见附表二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。
把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PP-R冷热管材：PP-R 管材产品完全执行国家标准 GB/T18742.2-2002PP-R 产品分为咖喱色和白色。
压力等级我公司 PP-R 管材有 S5 、 S4 、 S3.2 、 S2.5 等 4 个管系列，通常热水管道有 S3.2 、 S2.5 两个管系列，冷水管道系统用 S5 、 S4 、 S3.2 三个管系列。
在管道系统设计中，按不同使用要求，安全系数可取 1.25 或 1.5 。
管系列与公称压力 PN 的对应关系详见下表：管系列S与公称压力PN的关系管系列S5 S4 S3.2 S2.5 公称压力MPaC=1.25 1.25 1.6 2.0 2.5 管系列S5 S4 S3.2 S2.5 公称压力MPaC=1.5 1.0 1.25 1.6 2.0PP-R冷热管材的性能技术指标----规格及尺寸公称平均外径S系列公称壁厚外径min max S5 S4 S3.2 S2.520 20.0 20.3 2.0 2.3 2.8 3.425 25.0 25.3 2.3 2.8 3.5 4.232 32.0 32.3 2.9 3.6 4.4 5.440 40.0 40.4 3.7 4.5 5.5 6.750 50.0 50.5 4.6 5.6 6.9 8.363 63.0 63.6 5.8 7.1 8.6 10.575 75.0 75.7 6.8 8.4 10.3 12.590 90.0 90.9 8.2 10.1 12.3 15.0110 110.0 111.0 10.0 12.3 15.1 18.3PE给水管材PE给水管材严格执行GB/T 13663-2000，同时参照ISO 4427-1996。
卫生指标符合GB/T 17219。
PE给水管管材的颜色为黑色，表面有醒目的蓝色色条PE 给水管材按所用原料分为 PE80 和 PE100 两大系列。
其中 PE100 系列可分为 SDR11 、 SDR13.6 、 SDR17 、 SDR21 、 SDR26 五个等级； PE80 系列分为 SDR11 、 SDR13.6 、 SDR17 、 SDR21 、 SDR33 五个等级直管一般为 6 米或 12 米，以可根据客户的要求供货。
外径小于 63mm 的管材还可以盘卷，长度可为 50 米， 100 米或 150 米，也可根据客户要求供货PE给水管材的性能要求表项目环向应力要求PE80 PE10020°C静液压强度(100h) 9.0 12.4 不破裂、不渗漏80°C静液压强度(165h) 4.6 5.5 不破裂、不渗漏80°C静液压强度(1000h) 4.0 5.0 不破裂、不渗漏常用规格：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630PE燃气管材PE 燃气管管材执行 GB 15558.1 ，同时符合欧洲标准 prEN 1555-2 及国际标准 ISO4437 。
PE燃气管管材的颜色为黑色，表面有醒目的黄色色条。
我公司的PE燃气管管材分SDR11和SDR17.6两种系列，SDR11表示管材的公称外径de与管材公称壁厚e n的比值为11，同样SDR17.6表示管材的公称外径de与管材壁厚e n的比值为17.6。
规格共包括D32、D40、D50、D63、D75，D90、D110、D125、D140、D160、D180、D200、D250、D315、D355、D400等十七种。
生产的直管一般生产 6 米或 12 米，也可根据客户的要求供货。
外径小于 63mm 的管材还可以盘卷，长度可为 50 米、 100 米或 150 米，也可根据客户要求供货PVC-U电工套管系列电工套管材技术说明Ｌ型管材Ｍ型管材Ｈ型管材编号规格编号规格编号规格16 16 1620 20 2025 25 2532 32 3240 40 4050 50 50 （L）型执行GB/T14823.2-93PVC-U、PVC-C高低压电力电缆护套管系列高低压电力电缆管管材技术说明高低压电力电缆管管材编号规格ZCVC-DL-1-1 50*2.0ZCVC-DL-1-2 75*2.3ZCVC-DL-1-3 110*5.0ZCVC-DL-1-4 160*5.0ZCVC-DL-1-5 200*8.5PVC-C埋地式高压电力电缆管性能技术指标序号项目性能指标1 执行标准QB/T 2479-20002 外观产品内、外壁应光滑、平整，不允许有气泡、裂口和明显的痕纹、凹陷及分解变色线。
颜色为桔红色。
3 维卡软化温度℃≥934 体积电阻率(Ω·cm)≥1.0*10的13次方5 环片热压缩力（KN）（壁厚≤7.0mm)≥0.706 环片热压缩力（KN）（壁厚≥8.5mm)≥1.267 阻燃性能FV-0级grade8摩擦系数≤0.359 弯曲度（%）≤1.010 落锤冲击试验9/10通过11 密度（kg/m3) 1350~150012 氧指数% ≥4013 通过过载试验管材变形量小于2.5%14 长度一般产生4米、6米，也可以根据客户的要求供货PVC-U普通埋地式高压电力电缆保护用管性能技术指标序号项目性能指标1 执行标准Q/ZCP 012-20022 外观管材内外壁应光滑、平整、不允许有气泡、裂口和明显的裂痕、凹陷、色泽不均及分解变色线，颜色为白色。
3 唯卡软化温度℃≥804 体积电阻率(Ω·cm)≥1.0*10的13次方5 环刚度KPa 86 落锤冲击试验9/10通过7 阻燃性能FV-0级8 氧指数% ≥40.09 纵向回缩率% ≤5.010 长度一般产生4米、6米，也可以根据客户的要求供货PVC-U双壁波纹管系列双壁波纹管管材技术说明PVC-U双壁纹管材的性能技术指标序号项目性能指标1 执行标准按企标Q/ZCP017-2005组织生产和检验，并参照邮电部标准YD/T841-96，行标QB/T1916-932 外观管材内外壁不允许有明显的气泡、砂眼、杂质和不规则波纹。
内壁应光滑平整，不应有明显的波纹。
管材颜色由供需双方协商确定，但色泽应均匀一致。
管材凹部内外壁应紧密熔接，不应有脱开现象。
3 环刚度KN/m2 S1≥4 S2≥84 环柔性试样应无分层、无破裂、两壁无脱开5 冲击试验(0℃）TIR% ≤106 接点渗透性无渗漏7 烘箱试验无分层、无开裂8 维卡软化温度℃≥799 二氯甲烷浸渍内、外壁无分离，内、外表面变化不劣于4L。
PVC-U排水雨水管系列埋地排污管材技术说明刚度等级2KPa管材刚度等级4KPa管材刚度等级8KPa管材编号规格编号规格编号规格ZCVC-PW-1-1 200*3.9 ZCVC-PW-2-1 125*3.2 ZCVC-PW-3-1 110*3.2 ZCVC-PW-1-2 200*4.9 ZCVC-PW-2-2 160*4.0 ZCVC-PW-3-2 125*3.7 ZCVC-PW-1-3 315*6.2 ZCVC-PW-2-3 200*4.9 ZCVC-PW-3-3 160*4.7 ZCVC-PW-1-4 400*7.8 ZCVC-PW-2-4 250*6.2 ZCVC-PW-3-4 200*5.9ZCVC-PW-2-5 315*7.7 ZCVC-PW-3-5 250*7.3ZCVC-PW-2-6 400*9.8 ZCVC-PW-3-6 315*9.2ZCVC-PW-3-7 400*11.7埋地排污管材技术指标序号项目性能要求1 执行标准GB/T10002.3-19962 外观管材内外壁应光滑、平整、不允许有气泡、裂纹、凹陷、色泽不均匀及分解变色线。
管材端部应切割平整，并应与轴线垂直，颜色为灰色。
3 密度(g/cm3)≤1.54 维卡软化温度℃≥795 纵向回缩率% ≤56 落锤冲击（20℃）TIR% ≤107 环刚度S25 ≥2kpa8 环刚度S20 ≥4kpa9 环刚度S16.7 ≥8kpa10 二氯甲烷浸渍表面无变化11 连接密封试验不渗漏12 长度一般生产4米和6米，也可以根据客户的要求供货螺旋消音立管材技术说明螺旋管材Ａ型螺旋管材Ｂ型螺旋管材编号规格编号规格编号规格ZCVC-LX-1-1 75 ZCVC-LX-2-1 75 ZCVC-LX-3-1 160 ZCVC-LX-1-2 110 ZCVC-LX-2-2 110螺旋消音立管材技术指标序号项目性能要求1 执行标准Q/ZCP002-19972 外观管件内外表面应光滑、不允许有裂纹、气泡、脱皮和严重的冷斑、明显杂质及色泽不均，分解变色等缺陷，颜色为白色。
3 维卡软化温度℃≥704 烘箱试验试样应无起泡、破裂及拼缝线开裂现象；注射点周围允许有不穿透该点壁厚50%的缺陷；拼缝线处允许有不贯穿全壁厚的开裂现象。
5 坠落试验全部试样无破裂6 降噪数量8.9PVC-U螺旋消音管材标准技术指标序号项目性能要求1 执行标准Q/ZCP006-20022 外观管件内外表面应光滑、不允许有裂纹、气泡、脱皮和严重的冷斑、明显杂质及色泽不均，分解变色等缺陷，颜色为白色。
3 规格尺寸（外径、壁厚）符合Conform with Q/ZCP006-20024 拉伸屈服强度≥405 维卡软化温度°C ≥79°C6 纵向回缩率% ≤9.07 落锥冲击TIR%（0℃或20℃）≥9/10通过passed8 降噪数量dB(A) >8.09 浸渍试验重量变化量≤0.2mg/cm210 扁平试验无破裂11 长度一般为4米，也可根据客户的要求供货排水（污）雨水管材技术说明PVC-U排水管材Ａ型PVC-U排水管材Ｂ型PVC-U雨水管材编号规格编号规格编号规格ZCVC-PS-1-1 50 ZCVC-PS-2-1 50 ZCVC-YS-1-1 50 ZCVC-PS-1-2 75 ZCVC-PS-2-2 75 ZCVC-YS-1-2 75 ZCVC-PS-1-3 110 ZCVC-PS-2-3 110 ZCVC-YS-1-3 110 ZCVC-PS-1-4 160 ZCVC-PS-2-4 160 ZCVC-YS-1-4 160 ZCVC-PS-1-5 200 ZCVC-PS-2-5 200PVC-U埋地排污管材环刚度等级4kN/m2 规格环刚度等级8kN/m2 规格ZCVC－PW－2－1 125 ZCV－PW－3－1 110 ZCVC－PW－2－2 160 ZCV－PW－3－2 125 ZCVC－PW－2－3 200 ZCV－PW－3－3 160 ZCVC－PW－2－4 250 ZCV－PW－3－4 200 ZCVC－PW－2－5 315 ZCV－PW－3－5 250 ZCVC－PW－2－6 400 ZCV－PW－3－6 315ZCV－PW－3－7 400PVC-U建筑排水管材技术指标序号项目性能要求1 执行标准GB/T5836.1-20062 外观管材内外壁应光滑，不允许有气泡、裂口和明显的裂痕、凹陷、色泽不均及分解变色线，管材两端面应切割平整并与轴线垂直。
