光伏发电系统控制系统设计.

单轴太阳能光伏发电自动跟踪控制系统设计引言：太阳能光伏发电已经成为可再生能源中最受关注的一种技术。

光伏发电效率受到太阳光照的影响，传统的固定光伏发电系统效率较低。

为了优化光伏发电系统的效率，设计了一种单轴太阳能光伏发电自动跟踪控制系统，能够根据太阳位置自动调整光伏板的角度，最大限度地提高太阳能的利用效率。

一、系统工作原理：该单轴太阳能光伏发电自动跟踪控制系统由光敏电阻、测量电路、控制电路和执行机构组成。

光敏电阻负责感应太阳光照强度，传递给测量电路进行电信号转换。

控制电路接收到转换后的信号，并与事先设定的峰值进行比较。

然后，根据比较结果来控制执行机构，使光伏板按需自动调整角度。

二、光敏电阻的选择：光敏电阻是该系统中最重要的一个元件，因为它直接影响到系统的准确度和稳定性。

在选择光敏电阻时，需要考虑以下因素：光敏电阻的特性曲线、光敏电阻的响应时间、光敏电阻的阻值范围等。

一般建议选择具有较高灵敏度和稳定性的光敏二极管。

三、测量电路设计：测量电路的作用是将光敏电阻的电信号转换为适合控制电路处理的电信号。

测量电路一般由信号放大器、滤波器和模数转换器构成。

信号放大器用于放大光敏电阻产生的微弱电信号，滤波器用于去除噪声和杂散信号，模数转换器用于将模拟信号转换为数字信号。

在设计过程中，需要合理设置放大系数和滤波参数，以确保测量电路的准确性和稳定性。

四、控制电路设计：控制电路是系统的核心部分，其功能是根据光敏电阻测量电路输出的信号，与事先设定的峰值进行比较，并根据比较结果来控制执行机构进行角度调整。

控制电路一般由比较器、运算放大器和逻辑电路构成。

比较器用于将输入信号与参考信号进行比较，运算放大器用于放大比较结果的差别，逻辑电路用于判断角度调整方向，并控制执行机构的运动。

五、执行机构设计：执行机构是该系统中最关键的部分，其功能是根据控制电路的指令，使光伏板按需自动调整角度。

常见的执行机构有两种：电动执行机构和气动执行机构。

小型太阳能光伏发电系统设计一、引言随着能源需求的不断增长和环境问题的日益严重，可再生能源逐渐成为人们关注的焦点。

太阳能光伏发电作为一种清洁、可再生的能源，具有广阔的发展前景。

本文旨在设计一个小型太阳能光伏发电系统，以满足家庭日常用电需求，并探讨其在实际应用中的可行性和优势。

二、系统设计1. 光伏组件选择光伏组件是太阳能光伏发电系统中最关键的部分，其性能直接影响系统的发电效率。

在选择光伏组件时，应考虑其转换效率、耐久性和成本等因素。

常见的光伏组件有单晶硅、多晶硅和薄膜太阳能电池等。

根据实际需求和经济考虑，本文选择多晶硅太阳能电池作为光伏组件。

2. 逆变器设计逆变器是将直流电转换成交流电供家庭用电器使用的关键设备。

在设计逆变器时，应考虑其转换效率、输出波形质量以及负载容量等因素。

根据实际需求，本文选择了高效率、低失真的逆变器，并根据家庭用电负载的特点进行适当的容量选择。

3. 电池储能系统设计太阳能光伏发电系统在夜晚或阴天时无法直接发电，因此需要储能系统来存储白天产生的多余电能。

在设计储能系统时，应考虑其容量、充放电效率以及寿命等因素。

本文选择了高容量、高效率的锂离子电池作为储能系统，并根据实际需求进行适当的容量选择。

4. 控制与监测系统设计为了保证太阳能光伏发电系统的正常运行和安全性，需要设计相应的控制与监测系统。

控制系统可以实现对光伏组件、逆变器和储能系统等设备进行监控和调节，以保证其正常运行和最大化发电效果。

监测系统可以对发电功率、负载功率以及储存状态等进行实时监测，并提供相应数据供用户参考。

三、性能分析1. 发电效率分析通过对太阳辐射强度和光伏组件转换效率等因素进行分析，可以评估太阳能光伏发电系统的发电效率。

根据实际数据和模拟计算，本文得出了系统的平均发电效率，并与其他可再生能源发电系统进行了比较。

2. 经济性分析太阳能光伏发电系统的经济性是评估其实际应用价值的重要指标。

本文通过对系统的投资成本、运行维护成本和可回收能源价值等进行综合分析，得出了太阳能光伏发电系统在经济上的可行性，并与传统能源供应方式进行了对比。

光伏电站通信控制系统的设计与实现随着人们对可再生能源的需求不断增加，光伏电站作为一种重要的可再生能源发电系统已经成为了当今世界的主要发展方向之一。

然而，光伏电站的管理和监控仍然面临着许多挑战，其中之一就是光伏电站通信控制系统的设计与实现。

本文将探讨光伏电站通信控制系统的设计原则和实现方法。

光伏电站通信控制系统是指通过网络技术和自动化控制技术实现对光伏电站的远程监控和管理。

它的设计目标是实现对光伏电站各个部分和设备的实时监控、数据采集和故障诊断，以提高光伏电站的运行效率和可靠性。

下面将从系统架构、通信协议和安全性三个方面进行详细阐述。

首先，一个光伏电站通信控制系统的设计要考虑到系统的整体架构。

一个典型的光伏电站控制系统包括光伏电池组件、逆变器、电池组、电网和监控中心等组成部分。

这些组成部分通过通信网络和数据总线相连，实现数据传输和控制指令的传递。

在架构设计上，需要考虑到系统的可扩展性和可靠性，使系统能够适应不同规模的光伏电站，并能够应对部分组件故障的情况。

其次，选择合适的通信协议是光伏电站通信控制系统设计的关键。

常用的通信协议包括Modbus、DNP3.0和IEC61850等。

这些协议具有不同的特点和适用范围，如Modbus适用于小型光伏电站的数据采集和控制，DNP3.0适用于大型光伏电站的远程监控和故障诊断，IEC61850适用于光伏电站与电网之间的通信。

在选择通信协议时，需要根据光伏电站的规模、功能要求和通信网络的条件进行综合评估，以达到最佳的系统性能和可靠性。

最后，保障光伏电站通信控制系统的安全性是至关重要的。

光伏电站作为重要的能源发电设施，其安全性和稳定性对整个电力系统的运行有着重要的影响。

为了保障通信控制系统的安全，需要采取一系列措施，如数据加密、用户身份认证、访问控制和防火墙等。

此外，及时更新系统软件、定期的安全演练和紧急响应机制也是保障系统安全的重要手段。

总结起来，光伏电站通信控制系统的设计与实现是实现光伏电站高效运行的关键一环。

光伏发电系统设计一、背景介绍光伏发电系统是一种利用太阳能将光能转化为电能的设备，它可以在没有电网供电的地方提供独立的电力供应，也可以与电网相连并向其输送电力。

随着环保意识的不断提高和可再生能源技术的不断发展，光伏发电系统已经成为了当今世界上最受欢迎的清洁能源之一。

二、设计原则1. 安全性：光伏发电系统设计应该符合国家安全标准，且必须具备可靠的保护措施。

2. 可靠性：光伏发电系统应该具备高度可靠性，以确保其长期稳定运行。

3. 经济性：光伏发电系统设计应该考虑成本效益和投资回报率等因素。

4. 灵活性：光伏发电系统应该具有灵活性和可扩展性，以适应不同场景下的需求。

三、设计步骤1. 确定需求：在设计光伏发电系统之前，首先需要明确其使用场景和需求。

这包括所需输出功率、使用时间、负载类型等。

2. 选型组件：根据需求选择合适的组件，包括太阳能电池板、逆变器、电池等。

3. 建立系统框架：根据选型组件建立光伏发电系统的框架，包括组件之间的连接方式和控制系统等。

4. 进行系统优化：对光伏发电系统进行优化，以提高其效率和性能。

这包括选择合适的太阳能电池板、调整组件之间的连接方式、优化控制系统等。

5. 进行安全测试：在完成光伏发电系统设计后，需要进行安全测试以确保其符合国家安全标准。

四、具体设计要点1. 太阳能电池板：太阳能电池板是光伏发电系统中最重要的组件之一。

在选择太阳能电池板时，需要考虑其输出功率、转换效率和耐久性等因素。

此外，还需要根据场景选择不同类型的太阳能电池板，如单晶硅太阳能电池板、多晶硅太阳能电池板等。

2. 逆变器：逆变器是将直流电转换为交流电的设备。

在选择逆变器时，需要考虑其输出功率和效率等因素。

此外，还需要根据场景选择不同类型的逆变器，如纯正弦波逆变器、修正正弦波逆变器等。

3. 电池：电池是光伏发电系统中存储能量的设备。

在选择电池时，需要考虑其容量、循环寿命和充放电效率等因素。

此外，还需要根据场景选择不同类型的电池，如铅酸蓄电池、锂离子电池等。

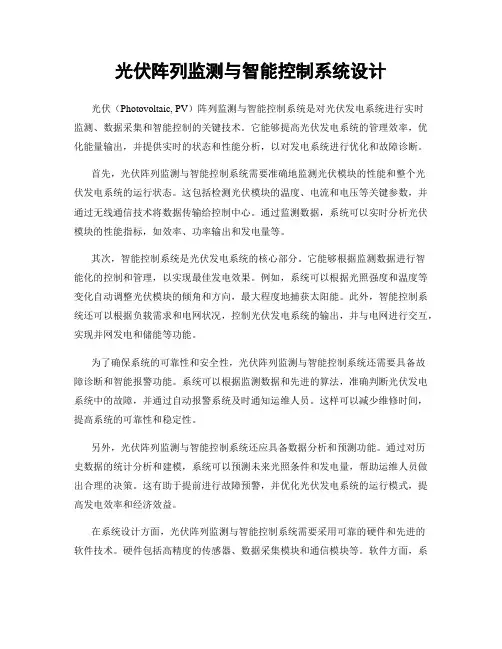

光伏阵列监测与智能控制系统设计光伏（Photovoltaic, PV）阵列监测与智能控制系统是对光伏发电系统进行实时监测、数据采集和智能控制的关键技术。

它能够提高光伏发电系统的管理效率，优化能量输出，并提供实时的状态和性能分析，以对发电系统进行优化和故障诊断。

首先，光伏阵列监测与智能控制系统需要准确地监测光伏模块的性能和整个光伏发电系统的运行状态。

这包括检测光伏模块的温度、电流和电压等关键参数，并通过无线通信技术将数据传输给控制中心。

通过监测数据，系统可以实时分析光伏模块的性能指标，如效率、功率输出和发电量等。

其次，智能控制系统是光伏发电系统的核心部分。

它能够根据监测数据进行智能化的控制和管理，以实现最佳发电效果。

例如，系统可以根据光照强度和温度等变化自动调整光伏模块的倾角和方向，最大程度地捕获太阳能。

此外，智能控制系统还可以根据负载需求和电网状况，控制光伏发电系统的输出，并与电网进行交互，实现并网发电和储能等功能。

为了确保系统的可靠性和安全性，光伏阵列监测与智能控制系统还需要具备故障诊断和智能报警功能。

系统可以根据监测数据和先进的算法，准确判断光伏发电系统中的故障，并通过自动报警系统及时通知运维人员。

这样可以减少维修时间，提高系统的可靠性和稳定性。

另外，光伏阵列监测与智能控制系统还应具备数据分析和预测功能。

通过对历史数据的统计分析和建模，系统可以预测未来光照条件和发电量，帮助运维人员做出合理的决策。

这有助于提前进行故障预警，并优化光伏发电系统的运行模式，提高发电效率和经济效益。

在系统设计方面，光伏阵列监测与智能控制系统需要采用可靠的硬件和先进的软件技术。

硬件包括高精度的传感器、数据采集模块和通信模块等。

软件方面，系统需要具备强大的数据处理和分析能力，以及友好的用户界面，方便运维人员进行操作和管理。

总之，光伏阵列监测与智能控制系统对光伏发电系统的管理和优化起着重要作用。

它不仅能够实时监测和分析光伏模块的性能和系统的运行状态，还可以通过智能控制实现最佳发电效果和电网交互。

太阳能光伏发电系统优化设计与控制太阳能光伏发电是一种利用太阳能转换为电能的技术，目前越来越广泛的应用于生产和生活领域。

随着技术不断提升，太阳能光伏发电的效率和控制也在不断完善和优化。

本文将从设计、控制两方面分别进行论述。

一、太阳能光伏发电系统优化设计太阳能光伏发电系统的组成主要包括光电转换器、电池组、逆变器、储能设备等。

要想实现优化设计，需要用到以下方法：1. 光电转换器优化光电转换器是太阳能光伏系统的核心部件，优化其设计方案可以提高整个系统的效率。

一般来说，光电转换器的设计考虑从以下几个方面入手：（1）太阳能辐照度不同的地区太阳能辐照度不同，因此要根据不同的地理位置设计不同的光电转换器方案。

（2）光伏电池芯片类型目前市场上主流的光伏电池芯片有多晶硅和单晶硅两种，其中单晶硅更高效。

因此，在设计中可以尽可能采用单晶硅的光伏电池芯片，以提高光电转换器的效率。

（3）光伏电池连接方式电池连接方式主要有串联和并联两种方式。

串联连接可以提高电压，但需要保证电池之间电压相等；并联连接则可以提高电流。

在设计中要根据使用情况选择合适的连接方式。

2. 电池组优化电池组是太阳能光伏发电系统的储能设备，储存太阳能转换的电能。

要想实现优化设计，需要从以下方面考虑：（1）电池组容量根据需要的电能储存量，选择合适的电池组容量，不要过小，以避免电量不足导致系统停止运转；也不要过大，以避免造成额外的浪费。

（2）电池组温度控制电池组的工作温度会影响其寿命和效率。

因此，需要在设计中考虑到电池组的温度控制，避免出现过热或过冷现象。

可以采用散热系统或电池组通风散热等方式进行控制。

3. 逆变器优化逆变器是将直流电转换为交流电的关键设备，决定了系统转换效率的高低。

要想实现优化设计，需要从以下方面考虑：（1）逆变器转换效率逆变器的转换效率会影响整个系统的输出电能。

因此，在设计时可以尽可能地选择高效的逆变器，以提高输出电能效率。

（2）逆变器输出电压逆变器的输出电压需要与输出负载电器的电压匹配。

智能光伏发电系统的设计与控制随着科技的发展和环境保护问题日益受到关注，光伏发电作为新一代清洁能源备受关注。

而智能光伏发电系统的设计与控制则是实现光伏发电系统最佳运行的关键。

一、智能光伏发电系统的构成及原理智能光伏发电系统主要由太阳能电池板、光伏逆变器、电池、负载和控制系统等组成。

其作用是将太阳光能转变为电能，并将电能供电给负载，同时将多余的电能储存于电池中。

太阳能电池板是智能光伏发电系统的核心部件，其作用是将太阳能转换为直流电能。

光伏逆变器则将直流电转换为交流电以供电器使用。

电池则是存储电能的储能装置，负载是消耗电能的设备。

控制系统则起到调节、保护、监测和管理智能光伏发电系统的作用，其中智能控制器是智能光伏发电系统的关键控制部件，它利用模糊逻辑、神经网络等技术对光伏发电系统进行优化控制。

二、智能光伏发电系统的优势智能光伏发电系统的最大优势在于它能够根据气象条件进行智能调节和控制，确保了光伏发电系统的最佳运行状态和效率。

首先，智能光伏发电系统的智能控制技术可以实现最大功率点跟踪技术，保证了太阳能电池板发出的电能能够得到最大程度的利用，提高了光伏发电系统的发电效率。

其次，智能光伏发电系统可以根据能量需求进行智能控制，实现自动调节电池和负载的状态，使得系统在满足能量需求的前提下尽量减少冗余电能的损失和浪费。

最后，智能光伏发电系统采用多种传感技术和数据传输手段，通过对气象、光照、温度、湿度等参数进行监测和分析，对光伏发电系统的运行状态进行实时监测和分析，实现了对系统的智能保护和管理。

三、智能光伏发电系统的设计与控制智能光伏发电系统的设计包括电路设计和系统选择两部分，电路设计主要包括电池管理电路、直流/交流逆变器、功率调节电路等，系统选择主要包括太阳能电池板、电池、光伏逆变器、负载和智能控制器等。

智能光伏发电系统的控制则主要涉及功率跟踪控制、电池管理控制、状态监测和调节控制等。

其中，功率跟踪控制是保证光伏发电系统发电效率最高的关键控制方法之一。

分布式光伏电站智能控制系统设计随着全球能源危机的威胁日益加剧，人们对可再生能源的关注度不断提高。

光伏发电作为其中一种重要的可再生能源，由于其环保、可持续、分布式特性，逐渐成为了人们关注的焦点。

为了更有效地利用光伏能源，并提高发电效率，设计一个智能控制系统成为了必要的任务。

一、系统需求分布式光伏电站智能控制系统应具备以下功能和特点：1. 分布式控制：能够同时管理多个光伏电站的运行状态，以实现集中控制和监测。

2. 运行数据监测和分析：实时采集光伏电站的运行数据，对光伏组件的发电情况、温度、辐照度等参数进行监测和分析，以优化发电效率。

3. 故障检测和预警：监测光伏组件的工作状态，及时发现故障并提供相应的预警信息，以便及时维修和保养。

4. 远程控制和维护：可以通过网络远程控制光伏电站的运行状态，同时能够进行故障诊断和维护。

5. 数据安全与隐私保护：确保系统中的数据安全，严格保护用户的隐私。

二、系统架构基于以上需求，设计一个分布式光伏电站智能控制系统如下：1. 传感器模块：用于采集光伏电站中的关键数据，如发电量、温度、辐照度等。

2. 控制器模块：负责对传感器采集到的数据进行处理和存储，并负责系统的控制和指令传输。

3. 数据分析模块：对采集到的数据进行分析和处理，以优化光伏发电系统的运行效率。

4. 通信模块：负责系统内部各模块之间的通信，如传感器和控制器之间、控制器和数据分析模块之间的通信。

5. 远程控制维护模块：通过网络实现对光伏电站的远程控制和维护，包括故障检测、故障诊断和故障修复等。

三、具体实现1. 选择合适的传感器：根据需求，选择适合光伏电站的采集传感器，如太阳能电池板输出功率传感器、温度传感器、辐照度传感器等。

通过这些传感器的数据采集，可以了解光伏电站的发电状况和环境参数。

2. 控制器设计：设计一个高效稳定的控制器，具备处理和存储数据的能力，能够根据采集到的数据进行相应的控制操作，并实现与其他模块之间的通信。

光伏发电系统设计方案I. 引言光伏发电系统利用太阳能将光能转化为电能，是一种清洁、可再生能源的利用方式。

本文将提供一个光伏发电系统的设计方案，包括组件选型、系统布置、电池储能以及系统控制等方面的内容。

II. 组件选型1. 光伏组件光伏组件是光伏发电系统的核心部件，其质量和性能直接影响系统的发电效率。

在选型时需考虑组件的功率、转换效率、耐久性和质保期等因素，以确保系统长期稳定运行。

同时，要根据实际可利用光照资源和发电需求，确定合适的组件数量和配置方式。

2. 逆变器逆变器是光伏发电系统将直流电转换为交流电的装置。

在选型时需考虑逆变器的功率和效率，以及其对系统安全和稳定运行的保护功能。

合适的逆变器应能适应组件功率范围，并具备过载保护、过压保护和短路保护等功能。

III. 系统布置1. 组件安装光伏组件的布置方式应充分利用可用的安装场地，并考虑组件的角度和朝向，以最大程度吸收太阳光。

在实际安装过程中，应注意组件间的间距和阴影问题，确保各组件之间不会互相影响发电效率。

2. 电缆布线电缆布线要合理规划，减少功率损耗和安全隐患。

应根据实际需求选择合适的电缆规格和截面积，以确保电能的传输效率和安全性。

此外，应注意电缆与其他设备的距离和防护措施，以防止损坏和意外事故的发生。

IV. 电池储能系统1. 动力电池在光伏发电系统中引入电池储能可以解决不可控因素和负荷需求不匹配的问题。

对于大型光伏电站，可使用锂离子电池等动力电池进行储能。

电池的容量应根据实际负荷需求和光伏发电效率选择，并配备相应的充电和放电控制系统。

2. 储能控制系统光伏发电系统需要一个储能控制系统来监控和控制电池的充电和放电过程。

储能控制系统应具备多种保护功能，如过充保护、过放保护和温度保护等，以确保电池的安全性和寿命。

V. 系统控制1. 监测与调度系统光伏发电系统应有监测与调度系统，用于实时监测和管理系统的性能和运行状态。

该系统可包括数据采集、数据传输和远程控制等功能，以实现对系统的远程监测和优化调整。

分布式光伏发电控制系统设计摘要：分布式光伏发电控制系统是光伏发电并网的重要条件之一，系统的设计要有合理性。

本研究对分布式光伏发电控制系统的运行现状进行分析，详细探究其系统运转原理、内部结构以及系统对电网的影响。

通过对不同类型与等级的专用线路连接电网、用户内部电网连接模式等进行深入研究，最终得到不同形式的系统特点及适用目标，并提出相应的监测和防护措施。

关键词：分布式光伏发电；控制系统；设计引言分布式光伏发电系统是指在用户场地附近建设，运行方式以用户侧“自发自用、余电上网”为主，且以在配电系统平衡调节为特征的光伏发电设施。

由于分布式光伏发电具有靠近用户侧、位置分散等优势，能够有效解决中国能源资源与负荷需求分布不一致的问题，为新能源开发与利用提供良好发展途径，是中国新能源发展的重点方向之一。

1分布式光伏发电控制系统运转原理1.1系统构成分布式光伏发电控制系统由光伏电源结构板、电流汇流设备、电源逆变器及蓄电池组成。

由于该系统所使用的单个电池板无法直接生成可入网的交流电供用户使用。

因此，要将光伏电池的结构板进行串联，通过集中设备将光伏电池结构板所产生的电力进行汇集，并为电源逆变器提供所需的电能，逆变后的电能可并入电网。

受季节交替和天气变化等因素的影响，同一地点不同时段的光照强度会有很大差异，甚至有的地区会经常出现阴雨天气，那么该地区的光伏发电的电量波动相对较大，也十分不稳定。

为了避免因光伏发电量不稳定对并网输入造成较大冲击，光伏发电通常设置有储能装置，储能后的电量在储能装置的作用下，可向电网提供持续平稳的电流，如蓄电池设备或电网内部结构。

因此，当光伏电池产生的功率过大时，应使用专业技术手段将过量的电能用蓄电池设备储存或直接传输到电力网络结构中。

当光伏电池输出功率不高时，蓄电池设备完成电力传输或放电，以此来达到平衡电能负荷的最终目的。

1.2光伏逆变设备光伏逆变设备又称逆变电源，从本质上讲，其是一种将直流电力转化为交流电力的转化设备。

光伏发电系统设计(NB32049版-2024)1. 概述光伏发电系统是一种将太阳光能转化为电能的清洁、可再生的能源技术。

本设计文档旨在提供一份关于光伏发电系统设计的详细指导，包括系统选型、安装、运行和维护等方面，以满足NB32049版-2024的要求。

2. 系统选型2.1 光伏组件选型光伏组件是光伏发电系统的核心组件，其性能直接影响系统的发电效率和寿命。

在选型时，应根据以下因素进行选择：- 组件类型：如单晶硅、多晶硅、薄膜等；- 组件功率：根据系统需求选择合适的功率范围；- 组件效率：选择高效率的光伏组件以提高发电量；- 组件品牌和质量：选择知名品牌和具有良好信誉的制造商。

2.2 蓄电池选型蓄电池用于储存光伏系统产生的电能，以便在夜间或阴天时继续供电。

在选型时，应考虑以下因素：- 电池类型：如铅酸、锂离子、胶体等；- 电池容量：根据负载需求和系统工作时间选择合适的容量；- 电池寿命：选择寿命较长的电池以降低更换成本；- 电池品牌和质量：选择知名品牌和具有良好信誉的制造商。

2.3 控制器选型控制器用于保护光伏系统和蓄电池，防止过充、过放、过载和短路等故障。

在选型时，应考虑以下因素：- 控制器的最大充放电电流：应与蓄电池的充放电电流相匹配；- 控制器的功能：如光控、时控、温度补偿等；- 控制器品牌和质量：选择知名品牌和具有良好信誉的制造商。

2.4 逆变器选型逆变器用于将光伏系统产生的直流电转换为交流电，以便供应给交流负载或并网发电。

在选型时，应考虑以下因素：- 逆变器类型：如离网逆变器、并网逆变器等；- 逆变器功率：根据负载需求和系统工作时间选择合适的功率范围；- 逆变器效率：选择高效率的逆变器以提高发电量；- 逆变器品牌和质量：选择知名品牌和具有良好信誉的制造商。

3. 安装3.1 光伏组件安装光伏组件的安装应遵循以下步骤：1. 确定安装位置：选择阳光充足、通风良好的位置；2. 安装支架：根据组件尺寸和重量，选择合适的支架类型；3. 固定组件：将组件安装在支架上，确保牢固可靠；4. 连接电缆：将组件与控制器、逆变器等设备连接，确保连接正确无误。

光伏发电系统控制器的设计与实现光伏发电系统控制器是光伏发电系统的关键部件，它的设计和实现直接影响着整个系统的性能和稳定性。

光伏发电系统控制器主要功能是对光伏电池组进行控制和监测，以确保系统的安全运行和高效发电。

本文将介绍光伏发电系统控制器的设计与实现过程，包括硬件和软件的设计，以及系统的测试和验证。

一、硬件设计光伏发电系统控制器的硬件设计包括主控芯片的选择、电路设计和PCB设计。

主控芯片是控制器的核心部件，它负责对光伏电池组进行监测和控制，以及与用户进行交互。

在选择主控芯片时，需要考虑其性能、功耗、成本和可靠性等因素。

一般来说，常用的主控芯片包括STM32系列、PIC系列和Arduino等。

电路设计包括电源电路、通信接口电路、传感器接口电路等。

电源电路用于为主控芯片和其他外部设备提供稳定的电源；通信接口电路用于实现与上位机或其他设备的通信；传感器接口电路用于连接光伏电池组的温度传感器、电压传感器和电流传感器等。

这些电路设计需要考虑系统的稳定性和可靠性，并尽可能减少功耗和成本。

PCB设计是将电路设计转化为实际的印制电路板。

在PCB设计过程中，需要考虑电路布局、线路走线、地线布局、电源分布等因素，以确保设计的电路能够正常工作并符合EMC要求。

还需要考虑板子的成本和生产可行性，以便在实际生产中能够达到预期的性能和质量。

光伏发电系统控制器的软件设计包括嵌入式系统的开发和上位机软件的开发。

嵌入式系统的开发是控制器核心功能的实现，包括对光伏电池组的监测和控制，以及系统的保护和故障处理。

一般来说，嵌入式系统的开发可以采用C语言或C++语言进行编程，使用相关的开发工具进行编译和调试。

上位机软件的开发是与控制器进行交互的界面，用于显示系统运行状态、设置系统参数、接收告警信息等。

上位机软件可以采用C#、Java或Python等编程语言进行开发，利用相关的界面设计工具进行界面设计和开发。

还需要考虑上位机与控制器的通信协议和接口，以确保通信的稳定和可靠。

光伏发电系统控制器的设计与实现1. 引言1.1 背景介绍光伏发电是利用光伏电池将太阳能转化为电能的一种清洁能源技术。

随着全球能源需求的增加和环境保护意识的增强，光伏发电系统逐渐成为一种重要的替代能源方案。

光伏发电系统面临着诸多挑战，其中之一就是如何有效控制和管理光伏发电系统的运行。

光伏发电系统控制器作为系统的大脑，起着至关重要的作用。

当前，市场上存在着各种不同类型的光伏发电系统控制器，但是大多数控制器的功能和性能有限，难以满足实际应用需求。

设计和实现一种高性能、高可靠性的光伏发电系统控制器显得尤为重要。

本文将针对光伏发电系统控制器的设计与实现展开研究，旨在提高光伏发电系统的效率和可靠性，推动光伏发电技术的进步和应用。

通过对光伏发电系统控制器的工作原理、硬件设计、软件设计、系统测试与性能评估以及系统优化与改进等方面进行深入研究，我们希望能够为光伏发电行业的发展贡献力量，同时也为实现清洁能源目标和减缓气候变化提供技术支撑。

【此处应有2000字内容，仅供参考】。

1.2 研究意义光伏发电系统在当今社会中具有越来越重要的地位，其具有环保、可再生、低成本等优势，受到了广泛关注。

光伏发电系统的效率和稳定性问题仍然是制约其发展的关键因素之一。

光伏发电系统控制器作为系统的核心部件之一，对于光伏发电系统的性能和稳定性起着至关重要的作用。

研究光伏发电系统控制器的设计与实现，不仅可以提升光伏发电系统的效率和稳定性，还可以降低光伏发电系统的运行成本，提高系统的可靠性和可持续发展性。

通过合理设计控制器，可以实现对光伏发电系统的精准控制和优化，提高系统的光电转换效率，降低系统的故障率，延长系统的使用寿命，为光伏发电系统的推广和应用提供了技术支持和保障。

研究光伏发电系统控制器的设计与实现具有重要的理论和实践意义，对于推动光伏发电技术的发展和应用具有积极的促进作用。

本文将从光伏发电系统控制器的工作原理、硬件设计、软件设计、系统测试与性能评估以及系统优化与改进等方面展开研究，旨在为光伏发电系统控制器的设计与实现提供一些参考和借鉴。

光伏发电系统的系统设计与优化随着可再生能源的不断普及和推广，光伏发电系统已经成为了一个备受关注的领域。

在光暴雨时期，太阳能电池可以将太阳能转换为电能，并将其存储在电池中。

这些电池可以用于为家庭、工厂和其他类型的建筑物提供电力。

但是，要设计和优化一套高效、可靠的光伏发电系统并不是一件简单的事情。

本文将从系统设计和优化两个方面详细讲述光伏发电系统的技术问题。

一、系统设计一个完整的光伏发电系统通常由搭建和安装在屋顶或地面上的光伏板、光伏逆变器、电池储能系统、监控系统和配电系统等组成。

其中，光伏板是最核心的部分，通过它产生的电能才能被系统利用。

因此，在进行系统设计时，光伏板的选型和数量是至关重要的。

选型：光伏板是整个系统的核心部件，质量好坏对整个系统的发电能力和寿命有着重要的影响。

同时考虑到不同的所处环境实际辐射量不同，光伏板的功率应根据实际情况充分考虑。

为了充分满足实际用电需求，对光伏板进行合理选型是非常关键的。

数量：光伏板数量的计算涉及到日照时间、光伏板的发电效率和系统的负荷等多个方面。

对于一个成熟的光伏发电系统，该系统平均每天可以产生多少电能是公认的技术问题。

因此，根据整个系统的负荷水平计算出所需的光伏板数量是必不可少的。

二、系统优化提高光伏发电系统的发电效率和利用率是系统优化的关键。

为此，下文将从配电网络、光伏逆变器和电池储能系统优化三个方面探讨如何优化光伏系统的效率。

1. 配电网络优化光伏发电系统与其他电力车辆紧密联系在一起，在使用过程中要与电力车辆实现智能配网，即可通过光伏发电系统及其生产的电力将其提供给市民和企业。

并且，通过智能名义的配电网络，光伏发电系统可以与光伏逆变器等不同的元器件结合起来。

这些元器件涵盖了各种光伏逆变器、支持电池储能的控制器和其他类型的附加元器件。

优化配电网络可以使得整个系统的配置更为灵活，提高系统的可靠性和可操作性。

2. 光伏逆变器优化光伏逆变器是光伏发电系统中的重要元器件，它负责将光伏板发出的直流电转换成交流电并输出到电网。

光伏发电系统的设计与控制随着对可再生能源的需求不断增加，光伏发电系统作为一种清洁、可持续发展的能源形式而备受关注。

光伏发电系统的设计与控制起着至关重要的作用，直接影响着系统的性能和效益。

本文将对光伏发电系统的设计与控制进行详细探讨。

首先，光伏发电系统的设计是整个系统成功运行的基础。

在设计过程中，需要考虑以下几个方面：1. 光伏组件选择：合适的光伏组件能够最大限度地将太阳能转化为电能。

在选择时，应考虑光伏组件的效率、耐久性、成本等因素，并根据实际情况确定安装容量。

2. 逆变器选择：逆变器是将直流电能转换为交流电能的关键设备。

在选择逆变器时，需要考虑其转换效率、稳定性、保护功能等，以确保光伏发电系统的可靠性和稳定性。

3. 输电线路设计：输电线路的设计应考虑光伏组件到逆变器之间的距离、输电线路的材料和截面积、线路的损耗等因素，以保证系统输出电能的稳定性和传输效率。

其次，光伏发电系统的控制是保证系统运行稳定和优化效率的关键。

以下是光伏发电系统常用的控制方式：1. MPPT（最大功率点跟踪）控制：光伏发电系统的光照强度和温度都会对系统输出功率产生影响。

MPPT控制可通过对光伏组件工作点实时跟踪和调整来最大化系统的输出功率，提高系统的发电效率。

2. 并网控制：光伏发电系统通常会与电网进行连接，将发电的多余电能馈回电网，或从电网获取补充电力。

并网控制主要包括逆变器的电网同步、功率限制等功能，以确保光伏发电系统与电网的稳定运行。

3. 温度控制：光伏组件在工作过程中会产生热量，过高的温度会降低组件的发电效率甚至损坏组件。

因此，通过温度控制系统实时监测和调整组件的温度，可以保证系统的长期稳定运行。

此外，光伏发电系统的安全性和可靠性也是设计与控制中需要重点考虑的方面。

以下是几个关键点：1. 电网保护：光伏发电系统与电网的连接需要具备安全保护功能，包括过压保护、欠压保护、过流保护等，以确保系统与电网的安全连接和运行。

2. 组件温度监测：实时监测光伏组件的温度变化，及时发现并解决组件温度过高的问题，以防止系统发生故障。

光伏发电系统的建模和控制第一章、引言在全球环保意识不断增强的今天，更多的人开始考虑使用可再生能源来满足我们对能源的需求。

光伏发电作为一种相对较为成熟的可再生能源发电技术，已经成为了人们关注的一种重要的发电模式。

而光伏发电系统的建模和控制技术，则是光伏发电系统的核心技术之一。

本文将详细介绍光伏发电系统的建模和控制技术。

第二章、光伏发电系统的组成光伏发电系统是由太阳能电池组、逆变器和电网组成的，其中太阳能电池组是将太阳能转化为直流电能的核心部件，逆变器则是将直流电转化为交流电并且将其送入电网，以满足家庭以及公共设施等大型设施的用电需求。

（一）太阳能电池组太阳能电池组是光伏发电系统中的核心部件，它是将太阳能转化为直流电的重要工具。

太阳能电池组一般由多个太阳能电池板组成，电池板通过串联或并联的方式组成电池组。

其中每个太阳能电池板包含有若干块太阳能电池。

太阳能电池板的工作原理是利用太阳射入地球大气层的光线，经过太阳能电池板转换为一定电压和电流的直流电。

（二）逆变器逆变器是光伏发电系统中将直流电转化为交流电并且将其送入电网的核心设备。

逆变器的主要工作就是将太阳能电池组输出的直流电转化为交流电，并且将其以合适的频率和电压送入电网。

（三）电网电网是接受逆变器输出的交流电的部分，它是光伏发电系统中的另一个核心部件。

电网负责将逆变器输出的交流电连接到总配电网中，以供家庭以及公共设施等大型设施的用电需求。

第三章、光伏发电系统的建模与控制光伏发电系统具有复杂的电学特性和非线性特性，因此其建模和控制难度较大。

本章将详细介绍光伏发电系统的建模和控制技术。

（一）光伏发电系统的建模光伏发电系统的建模分为两个步骤：一是对太阳能电池板组进行建模，二是对逆变器进行建模。

1. 太阳能电池板组的建模太阳能电池板组的建模分为两个部分：一是太阳能电池板的直流特性建模，二是太阳能电池板的温度特性建模。

（1）太阳能电池板的直流特性建模太阳能电池板的直流特性建模是对太阳能电池板在不同光照强度下的输出电流和输出电压进行建模。

太阳能光伏发电生产线自动化控制系统设计太阳能光伏发电已成为未来发电趋势，为了提高光伏电池的转换效率和生产效率，自动化控制系统在太阳能光伏发电生产中起着至关重要的作用。

自动化控制系统可以实现生产线全程的监控及自主调节，使生产过程更加精准、高效。

本文从太阳能光伏发电生产的自动化控制系统设计入手，探究其基本架构与关键技术。

一、自动化控制系统设计的基本架构太阳能光伏发电生产线自动化控制系统包含三个部分：传感器测量子系统、控制系统、执行机构运动子系统。

1.1 传感器测量子系统光伏电池生产中，需要实时监控各种电气和机械参数，确保生产过程的稳定和高效。

传感器测量子系统采用各种传感器对电气和机械参数进行检测，包括工艺参数、过程参数和设备状态参数等。

这些传感器的数据被采集器采集并传输给计算机，实时监控各种参数变化。

1.2 控制系统控制系统以数据采集器为接口，负责监测和控制生产过程。

控制系统应该具备数据处理能力，能够分析和诊断生产过程中产生的各种数据，提供适当的控制信号和调整命令。

同时，控制系统应该能通过局域网连接到远程监测中心，实现远程数据监测和控制功能。

1.3 执行机构运动子系统执行机构运动子系统是由电机、气动元件和液压元件构成的。

其作用是接受控制系统传来的指令，将其转化为动能，从而实现太阳能光伏发电设备的自动化控制。

二、自动化控制系统设计的关键技术2.1 传感器技术传感器是太阳能光伏发电生产自动化控制系统中的重要组成部分，其精度和准确性直接影响到生产效率和产品质量。

在传感器选型时，需要考虑其兼容性、稳定性和灵敏度等因素。

目前常用的传感器有光电式传感器、磁性传感器和压电传感器等。

2.2 数据采集技术数据采集器是自动化控制系统的核心部件之一，其作用是实时采集各种参数数据，并将其传输给计算机进行分析。

常用的数据采集器有模拟量采集卡、数字量采集卡和光纤传感器等。

2.3 控制系统技术控制系统技术是实现自动化控制的关键技术之一。
