GIS高压组合电器在智能化变电站中的应用
随着智能化技术的发展，智能化变电站在电力系统中得到了广泛应用。
GIS高压组合电器作为智能化变电站的关键设备之一，在智能化变电站中发挥着重要作用。
智能化变电站是指利用先进的传感器、监控系统和通信技术等，对变电站进行监控、操作和管理的一种新型变电技术。
与传统变电站相比，智能化变电站具有布局灵活、操作方便、安全可靠等优点。
而GIS高压组合电器作为智能化变电站的核心设备之一，主要用于高压供电系统的绝缘、开关和控制等功能。
其主要应用于配电网、工业电网、城市电网等场所，以实现对电力系统的快速、可靠的控制和保护。
GIS高压组合电器在智能化变电站中的应用可以提高电网的可靠性和稳定性。
智能化变电站采用了先进的传感器和监控系统，能够对变电站的各项参数进行实时监测和分析，及时发现并处理电网的故障和异常情况。
而GIS高压组合电器作为变电站的关键设备，能够提供高可靠的绝缘和开关功能，保证供电系统的安全和稳定运行。
GIS高压组合电器在智能化变电站中的应用是非常重要的。
它能够提高电网的可靠性和稳定性，提高电网的智能化水平，提高供电系统的维护和管理效率。
随着智能化技术的不断发展，GIS高压组合电器在智能化变电站中的应用前景将更加广阔。

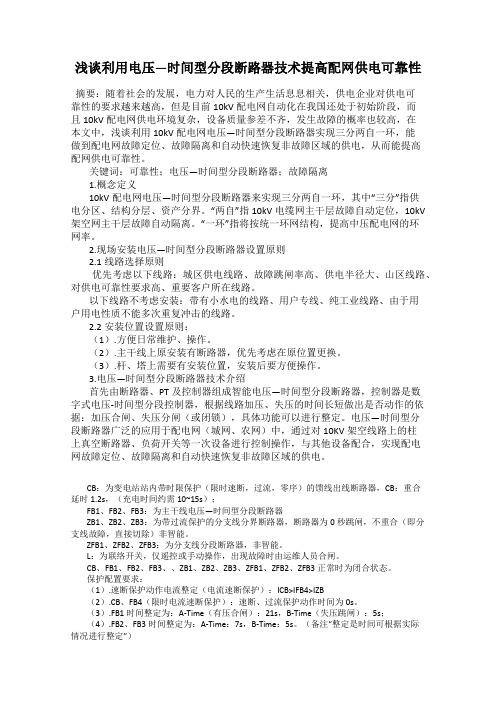

浅谈利用电压—时间型分段断路器技术提高配网供电可靠性摘要：随着社会的发展，电力对人民的生产生活息息相关，供电企业对供电可靠性的要求越来越高，但是目前10kV配电网自动化在我国还处于初始阶段，而且10kV配电网供电环境复杂，设备质量参差不齐，发生故障的概率也较高，在本文中，浅谈利用10kV配电网电压—时间型分段断路器实现三分两自一环，能做到配电网故障定位、故障隔离和自动快速恢复非故障区域的供电，从而能提高配网供电可靠性。
关键词：可靠性；电压—时间型分段断路器；故障隔离1.概念定义10kV配电网电压—时间型分段断路器来实现三分两自一环，其中“三分”指供电分区、结构分层、资产分界。
“两自”指10kV电缆网主干层故障自动定位，10kV 架空网主干层故障自动隔离。
“一环”指将按统一环网结构，提高中压配电网的环网率。
2.现场安装电压—时间型分段断路器设置原则2.1线路选择原则优先考虑以下线路：城区供电线路、故障跳闸率高、供电半径大、山区线路、对供电可靠性要求高、重要客户所在线路。
以下线路不考虑安装：带有小水电的线路、用户专线、纯工业线路、由于用户用电性质不能多次重复冲击的线路。
2.2安装位置设置原则：（1）.方便日常维护、操作。
（2）.主干线上原安装有断路器，优先考虑在原位置更换。
（3）.杆、塔上需要有安装位置，安装后要方便操作。
3.电压—时间型分段断路器技术介绍首先由断路器、PT及控制器组成智能电压—时间型分段断路器，控制器是数字式电压-时间型分段控制器，根据线路加压、失压的时间长短做出是否动作的依据：加压合闸、失压分闸（或闭锁），具体功能可以进行整定。
电压—时间型分段断路器广泛的应用于配电网（城网、农网）中，通过对10KV架空线路上的柱上真空断路器、负荷开关等一次设备进行控制操作，与其他设备配合，实现配电网故障定位、故障隔离和自动快速恢复非故障区域的供电。
CB：为变电站站内带时限保护（限时速断，过流，零序）的馈线出线断路器，CB：重合延时1.2s，（充电时间约需10~15s）；FB1、FB2、FB3：为主干线电压—时间型分段断路器ZB1、ZB2、ZB3：为带过流保护的分支线分界断路器，断路器为0秒跳闸，不重合（即分支线故障，直接切除）非智能。
高压开关柜(SF6)技术规范要求柜体采用全密封、全绝缘的设计，确保设备在使用过程中不会泄漏SF6气体，同时能够有效隔离外界环境，防止污染和腐蚀。
柜体应符合IP33防护等级要求，确保设备在潮湿的环境中也能正常运行。
1.2 环网单元柜的操作机构应设计合理，易于操作，同时具有可靠的电气和机械互锁装置，确保设备在操作过程中不会发生误操作或安全事故。
1.3 环网单元柜应具有良好的通风和散热性能，确保设备在长时间运行过程中不会过热或损坏。
2 SF6气体密封试验要求2.1 SF6环网单元柜的气密性能是保证设备正常运行的关键因素之一。
因此，在生产过程中应进行严格的气密性试验，确保设备在使用过程中不会泄漏SF6气体。
2.2 气密性试验应在规定的试验条件下进行，包括试验压力、试验时间和试验温度等因素。
试验结果应符合相关标准要求。
3 环网单元柜的电气性能要求3.1 环网单元柜应符合GB3906-91标准的要求，具有良好的电气性能和可靠的绝缘性能，确保设备在正常使用过程中不会发生电气故障或安全事故。
3.2 环网单元柜应具有良好的过载和短路保护功能，能够快速切断故障电路，确保设备和人员的安全。
4 环网单元柜的机械性能要求4.1 环网单元柜应具有良好的机械强度和稳定性，能够承受正常使用过程中的机械应力和振动。
4.2 环网单元柜的机械部件应采用优质材料和先进工艺制造，确保设备的寿命和可靠性。
总之，SF6环网单元柜是一种重要的电力配电设备，要求具有全密封、全绝缘、良好的电气性能和机械性能，同时能够承受恶劣的使用环境条件。
在生产和使用过程中，应严格按照相关标准和技术要求进行检测和维护，确保设备的正常运行和安全使用。
1.2 户内环网单元柜的气箱部分可以由SF6负荷开关、SF6负荷开关+熔断器组合电器、SF6断路器等单元任意组合而成，根据实际情况可以选择单气箱结构或共气箱结构，气箱间可以通过外部绝缘母线或专用绝缘连接件连接成所需的设备方案。
高低压成套开关设备智能化控制系统的设计与运用分析摘要：伴随着经济水平的不断提高，进一步促进了科学技术的飞速发展，从而促进了高低压成套开关设备向智能化方向发展，智能化控制系统逐步应用在电气设备中，进一步提高电气设备的控制水平。
在经过大量研究发现，即使在高低压成套开关设备应用智能化控制系统，可以提高控制水平，但是还存在一些不足之处，严重影响了使用效果，因而就需要对原有的智能控制系统进行优化设计，从而来满足当选社会发展对电气设备在运行过程中提出的各项要求。
因此在本文中分析了当前高低压成套开关设备智能化的价值、发展趋势、目前使用现状，从而来制定出具体实际的高低压成套开关设备智能化的具体组成部分和模块，保证电气设备运行的效率。
关键词：高低压成套开关设备，智能化控制系统，设计与运用引言：随着我国经济水平的不断提高，促进了电力行业的迅猛发展，同时也对电力行业的需求量在逐渐增加，进而促使对电器开关的质量提出了更高的要求。
其中高低压成套开关设备向智能化方向发展是顺应时代发展的结果，可以保证开关柜运行安全稳定，促进电力行业的长远发展。
因此，就是学校对当前高低压成套开关设备智能控制系统进行专业设计，并在具体实际运行情况下调整高低压成套开关柜的结构和功能，从而来保证关设备使用效率，促进我国电力行业的升级转型。
1.高低压成套开关设备智能化的重要价值高低电压成套开关设备是指电气元件通过一定的连接方式而组装成的完整的开关装置，在电力系统中扮演着举足轻重的角色。
通过对高、低电压的开关进行有效的调节，使整个电源系统能够得到有效的控制，保证了供电的安全性。
因此，高压、低压配电箱自身的质量和质量将对电力系统的安全和运行性能产生重要的作用。
在高低压成套开关在实际运行操作时，若有高电压、低电压的切换发生故障，将对电力系统造成严重的冲击。
在高压、低压开关设备中使用智能控制系统时，通过对其进行实时监测，能够确保其操作的安全性，提前预见可能出现的故障，减少其风险系数。
配电网综合自动化技术的实现作者：苑超英来源：《华中电力》2013年第05期摘要：本文通过阐述配电网自动化技术的含义及其作用，提出了实现配电网综合自动化技术的方法。
关键词：配电网络自动化技术供电1概述配电网是一种电力网，它联系着高压电源（6～110kV）和每种类型的用户，其功能是电源进行传送和分配，同时进行电压的变配，覆配电网的覆盖范围大，对发展经济建设、工农业的生产以及人们的生活产生直接的影响。
最近几年，电网不断发展，特别是通过对两网进行大范围的改造，在整体上极大的提高了配电网的安全水平。
当前，怎样保证电网的运行是安全的，使供电变得更加可靠，同时使供电的持续性得到保证等，解决这些问题成为电力系统当务之急。
现在，由于在越来越多的领域中运用了计算机技术以及新型的电器，而且自动化的程度也越来越高，于是产生了一个新课题，专门对配电网在自动化方面提出的方案进行研究。
2配电网的自动化定义因为配电网在发展和地域方面存在差别，用户不同，要求供电的可靠度也不一样，配电网在自动化方面的具体方案也不同，可是大体上可概括成：提高了一次设备在技术上的性能，检修的周期短，具有较高的可靠性，不存在污染爆炸和火灾的危险；可以运用高超的电子技术去自动控制配电的设备，从而使机电实现一体化；把一次的设备和二次进行控制的设备结合起来，通过使配电网在供电方面更加可靠，迅速对出现问题的地方进行定位，在对故障进行处理时，要确保其处理方式不仅是最快的，也是最简单的，从而保证供电再次正常；凭借智能化的设备，判断出问题的线路，并对其进行隔离，同时利用重合器进行重合，从而继续送电；对配电设备在数据库以及负荷管理方面进一步加强，在调度中心控制并调配负荷的潮流。
3配电网在发展自动化时的指导思想基于配电网逐渐的发展以及用电的一些性质，提出了配电网的自动化，在我国，电力迅速发展，配电网在许多地域均有分布，城乡间存在很大的差异，针对以上这种现状，在发展与研究配电自动化的方案时应该要结合此国情，力争使其与国情相符。
