认识变压器

认识变压器，我们再从电磁原理开始变压器和电感都是磁芯上绕着线圈，似乎都是都能称为电感，那么我们怎样去认识变压器和电感，或者我们先从认识变压器隐藏的电感——激磁或励磁电感，然后我们再分析变压器扮演的角色以及它的用处，总而言之，我们应该重新认识一下变压器，消除我们的迷惑。

（1）概述：变压器是具有两组或者两组以上的线圈绕组构成的耦合电感（但它不以储能为目的，而是扮演传输能量的角色，接着往后看），既然是以耦合方式工作的器件，高导磁磁芯是建立强耦合的必要条件，初级完成电生磁，磁场顺着高导磁芯进行'传输'，次级完成磁生电，从而给实际电路负载提供能量，经过这么一个转换过程达到能量传输的同时也完成了初次级的电气隔离，下面是常见变压器的绕组形式，两'||'表示的是磁芯。

立式变压器卧式变压器（2）变压器的空载状态，当次级不加任何负载，即断开次级与负载连接只要涉及到电磁，你不可避免地要应用到法拉第电磁感应定律，在变压器初级加上一个电压u1，根据电磁感应定律，初级线圈感应电压如下表达式，即感应电动势e1等于输入电压u1：①引起初级线圈的电流i1，产生磁芯中的磁通φ1，电流i1称为励磁或激磁电流，意为产生磁场的激励源，磁通φ1也称为主磁通。

变压器是以高磁导率磁闭合磁芯为磁路的磁通传输器件，所以理论上变压器是全耦合器件，耦合系数是k=1，磁通是原边线圈产生的磁通（电生磁），由于变压器共用同一个磁芯，所以初次级的磁通量是相同的即φ1=φ12=φ（Ψ=N*φ称为磁链，φ12表示线圈N1对线圈N2产生的磁通，因为是空载，次级线圈2也就没有自生产生磁通的源头了），磁通量φ的变化率也是相同的，初级和次级的感应电动势如下表达式②③根据②和③得到④式④还有通常我们会去量变压器的原边电感量L1⑤从⑤式可以看出，对于变压器，初级和次级任意一个线圈来说，磁导G就是一个常数，因为磁导是磁芯属性常数。

对于次级线圈，电感量L2⑥结合⑤和⑥得到⑦，即匝比的平方比是初级和次级电感量的比值⑦所以，当你测得变压器初级和次级的电感量时，你就同时也得到了变压器的匝比，这个有时比较有用处，比如当你拿到一个变压器，你并不知道这个变压器的匝比值，但通过用电感表测量线圈的电感量，你便可知到变压器的匝比，当然测量电感量时，线圈要相互断开，如果测量原边电感量，将副边线圈短路，那么测量的便是变压器的漏感。

变压器培训教材目录一、培训内容3.1变压器基本知识3.2变压器主要生产流程简述及各工序重点控制项目3.3变压器基本构造及材料认识3.4制程控制规范3.5制程中不良项目总汇3.6不良项目发生的原因分析及对策四、变压器种类略述五、安全认证基本知识六、ISO9000基本知识第一节变压器基本知识1.定义变压器就是一个闭合的磁（铁）芯上绕制两组或两组以上的线圈，其中在一组线圈（初级）加上交流电压，使磁（铁）芯产生磁场，通过电磁感应而在其它线圈上感应产生另一个频率相同的交流电压的静电磁装置，称为变压器。

其功用有：升压、降压、整流、滤波、阻抗匹配。

2.基本构成：变压器主要由骨架、磁芯、线圈三部分构成，其次为了增加绕组之间的绝缘程度增加的胶带、漆油等。

3.变压器特征：只能应用于交流电的装置，若加上直流电压则失去功能。

4.变压器电压与圈数之间的关系（在不计变压器自身损耗的情况下）式中：Np——初级线圈匝数Ns——次级线圈匝数Uin——初级输入电压Uout——次级输出电压以上为圈比测试的原理依据。

第二节变压器主要生产流程及各工序重点注意项目1.生产前技术资料、工具、夹具、仪器、设备的状态确认。

2.原材料上线——数量及规格的确认。

3.备料1)备铜线及引线长度：注意事项：铜线不可打结、扭曲，长度依据指示要求，数量依据订单数量及单个用量去剪，不可多备以防浪费。

2)备屏蔽铜片：注意事项：铜片剪口平整，不可起毛边或剪斜，长度依据指示要求。

铜片焊点要光滑、平整，焊点需盖住引线端部，尺寸依据指示要求。

3)焊端子注意事项：端子扣内必须充满线头，以避免松脱。

焊锡时，锡流不可长于5mm以上。

其余流程参考3.4《制程控制规范》。

第三节变压器基本结构和材料认识及使用1.变压器基本结构变压器主要由骨架（BOBBIN），铜线（WIRE）、磁芯（CORE）构成，线圈内绝缘阻隔用胶带。

2.变压器所使用的材料：1)骨架（BOBBIN）：A.材质：电木骨架：耐热性好，较脆。

变压器工作原理图
首先，我们来看一下变压器的基本结构。

变压器由铁芯和线圈
组成，铁芯上有两个或两个以上的线圈，分别为输入端线圈和输出
端线圈。

输入端线圈通常称为初级线圈，输出端线圈称为次级线圈。

当输入端施加交流电压时，通过铁芯的磁耦合作用，将电压传递到
输出端，实现电压的升降。

其次，我们来看一下变压器的工作原理。

当交流电压加到初级
线圈上时，产生的交变磁场会感应次级线圈中的电动势，从而在次
级线圈中产生交流电压。

根据电磁感应定律，当磁通量发生变化时，感应电动势会产生。

通过变压器的磁耦合作用，输入端的电压被传
递到输出端，实现电压的变换。

在变压器工作原理图中，通常会标注输入端和输出端的电压、
电流参数，以及变压器的型号、额定功率等信息。

通过工作原理图，我们可以清晰地了解变压器的工作状态和参数特性，为变压器的选
型和应用提供重要参考。

除此之外，变压器工作原理图中还会标注变压器的接线方式，
包括星形接线和三角形接线。

星形接线适用于需要将电压升高的情
况，而三角形接线适用于需要将电压降低的情况。

通过工作原理图，我们可以清晰地了解变压器的接线方式，为实际应用提供指导。

总的来说，变压器工作原理图是理解变压器工作原理和应用的
重要工具，通过工作原理图，我们可以清晰地了解变压器的结构、
工作原理、参数特性和接线方式，为变压器的选型和应用提供重要
参考。

希望本文对您有所帮助，谢谢阅读！。

变压器的认识报告总结与反思1. 引言变压器是现代电力系统的重要组成部分，它在电能传输与分配中起到了至关重要的作用。

本文将对变压器进行深入的研究与分析，总结其工作原理、类型分类、应用领域以及存在的问题，并对变压器的进一步发展提出建议。

2. 工作原理变压器基于电磁感应的原理工作，主要包括两个线圈——输入线圈和输出线圈，它们通过磁场联系在一起。

当输入线圈通电时，产生的磁场会感应出输出线圈中的电流，实现电能的传输。

3. 类型分类根据使用场景和功率传送的需求，变压器可以分为多种类型。

常见的包括：3.1 功能分类- 线性变压器：通过铁芯的磁导率高低来实现变压，常用于小功率的消费电子产品中。

- 自耦变压器：输入线圈与输出线圈通过共用一段线圈来实现电压的升降，常用于一些低功率应用中。

- 力调变压器：在输入侧和输出侧设置多个可调开关，可以根据需要调整电压，常用于电力系统中。

3.2 根据用途分类- 调压变压器：主要用于电力系统中的电压调节，保障电压的稳定性和可靠性。

- 隔离变压器：用于将电路与电网隔离，保护用户负载和人身安全。

- 可变变压器：根据需求从输入到输出提供可调的电压。

4. 应用领域变压器在各个领域中均有广泛的应用，特别是在电力系统中。

主要应用包括：4.1 电能传输与分配变压器是电能传输与分配系统中的核心设备，通过变压器将发电厂产生的高电压电能进行升降压后，再分配到不同的用户终端，保障了电能的高效利用。

4.2 电子设备与家电变压器也广泛应用于各种电子设备和家电中，比如计算机、手机、电视等。

在这些设备中，变压器主要用于将电网的高电压变换为设备能够接受的低电压，以保护设备电路和延长设备寿命。

4.3 工业领域在工业领域中，大功率的变压器常用于工厂、矿山等场所的电力供应。

工业用变压器具有高适应性和可靠性，能够适应复杂的电力需求。

5. 存在的问题及建议在实践与应用中，变压器也存在一些问题，主要包括：5.1 能效问题部分变压器存在能量损耗比较高的问题，对环境造成了一定程度的浪费。

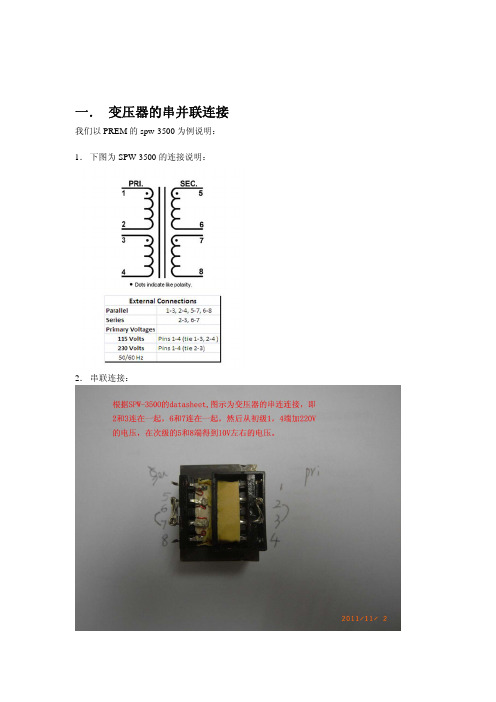

一．变压器的串并联连接我们以PREM的spw-3500为例说明：
1．下图为SPW-3500的连接说明：
2．串联连接：
3．并联连接：
二，变压器的初级和次级的区分方法：
1．一般的会在初级端在1端，或者有的会的初级端加一个点表示初级。

2．一般的会在初级端标有220V，或者在次级端有5V，10V，18V，36V等字样表示。

3．通常，电压器的初级绕组所用的漆包线的线径是比较细的，且匝数较多，而次级绕组所用的漆包线的线径是比较粗的，且匝数较少。

所以初级绕组的直流铜阻要比次级绕组的直流铜阻大。

4．利用第三点，初级绕组的电阻值为几十到几百欧，而次级绕组的电阻值为几至几十欧。

就以SPW-3500/PREM为例，初级绕组的电阻值为230~270欧，而次级为1.3欧。

注意，以上说的都是电压降低的变压器，如果是电压升高的变压器则相反。

变压器原理
变压器是一种电力传输和变换装置，可用来改变交流电压的大小。

它主要由两个线圈——主线圈和副线圈组成。

主线圈通常被称为高压线圈，而副线圈被称为低压线圈。

当交流电通过主线圈时，会在主线圈中产生变化的磁场。

这个磁场会切割副线圈，从而在副线圈中也产生电动势。

根据法拉第电磁感应定律，副线圈中的电动势与主线圈中的电动势成正比。

变压器的工作原理基于互感现象。

互感是指当两个线圈靠近时，它们之间会相互影响，从而导致一种电磁耦合。

在变压器中，通过改变主线圈和副线圈的匝数比，可以实现输入电压和输出电压之间的变换。

根据互感现象的原理，当主线圈的匝数比副线圈的匝数大时，输出电压将比输入电压小。

这被称为降压变压器。

相反，当主线圈的匝数比副线圈的匝数小时，输出电压将比输入电压大。

这被称为升压变压器。

为了减少能量损失和提高效率，变压器通常采用铁芯。

铁芯的存在可以集中和引导磁场，从而提高互感的效果。

除了用于改变电压，变压器还可以用于隔离电路和传送电能。

由于变压器没有机械部件，因此没有摩擦损耗，工作稳定可靠。

在实际应用中，变压器广泛用于电力系统、电子设备、通信系统等领域，为不同电器设备提供适合的电压供应。
