故障录波分析2009-04-15 20:39:35|分类:|字号订阅在我们的日常生产中经常需要通过录波图来分析电力系统到底发生了什么样的故障保护装置的动作行为是否正确二次回路接线是否正确CT、PT 极性是否正确等等问题。
接下来我就先讲一下分析录波图的基本方法:1、当我们拿到一张录波图后,首先要通过前面所学的知识大致判断系统发生了什么故障,故障持续了多长时间。
2、以某一相电压或电流的过零点为相位基准,查看故障前电流电压相位关系是否正确,是否为正相序负荷角为多少度?3、以故障相电压或电流的过零点为相位基准,确定故障态各相电流电压的相位关系。
(注意选取相位基准时应躲开故障初始及故障结束部分,因为这两个区间一是非周期分量较大,二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大,容易造成错误分析)4、绘制向量图,进行分析。
一、单相接地故障分析分析单相接地故障录波图要点:1、一相电流增大,一相电压降低;出现零序电流、零序电压。
2、电流增大、电压降低为同一相别。
3、零序电流相位与故障相电流相位同相,零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80 度左右;零序电流超前零序电压约110 度左右。
当我们看到符合第1 条的一张录波图时,基本上可以确定系统发生了单相接地短路故障;若符合第2 条可以确定电压、电流相别没有接错;符合第3 条、第4 条可以确定保护装置、二次回路整体均没有问题(不考虑电压、电流同时接错的问题,对于同时接错的问题需要综合考虑,比如说你可以收集同一系统上下级变电所的录波图,对于同一个系统故障各个变电所录波图反映的情况应该是相同的,那么与其他站反映的故障相别不同的变电站就需要进行现场测试)。
若单相接地短路故障出现不符合上述条件情况,那么需要仔细分析,查找二次回路是否存在问题。
这里需要特别说明一下南瑞公司的900 系列线路保护装置,该系列保护在计算零序保护时加入了一个78 度的补偿阻抗,其录波图上反映的是零序电流超前零序电压180 度左右。
故障录波器应用现状与问题分析摘要:故障录波器,评价继电保护动作与故障的主要设备,设备质量直接影响到整个电力系统的安全性。
本文分析故障录波器应用现状与存在问题,联系实际情况分析提高故障录波器应用质量的措施。
通过这种方式提升电力系统安全运行质量。
关键词:故障录波器;应用问题;优化措施引言电力系统中应用故障录波器,可以记录系统中出现的电流、电压异常,分析这些记录可以及时发现系统问题,及时纠正系统存在的错误情况。
尤其是电力系统智能化建设背景下,使得故障录波器原有作用无法发挥,有必要做好研究分析工作。
1、故障录波器应用现状故障录波器,通过轮播形式记录电力系统发生的重大故障,对系统短路接地、系统扰动、震荡等造成的电压电流频率的改变进行记录。
电力系统技术人员通过对记录波形的分析,明确故障与事故,缩短电力事故分析时间、降低工作量,提高工作效率。
可以说,录波器录波质量直接影响到系统安全运行,提高其录波质量已成为当前主要问题。
随着计算机信息技术发展,故障录波器的性能得到大幅度提升,具有较强的记忆功能、大存储、及时性等特点,因此在实际中得到广泛使用。
但具体应用时依然存在一些问题,影响到应用效果。
电力企业集中布置数据采集装置,采集各电气量参数时要使用大量二次电缆,提升成本并造成严重的资源浪费,同时使用后还会加重电压互感器与电流互感器的负担,并对数据准确性产生影响;同时故障录波器增加GPS卫星授时系统,但录波方式存在差异性,产品类型不同造成无法统一分析与查询数据。
数据输出方式相对简单,且交换接口层次多交换速率低,加上规约不统一,使得使用不方便出现问题。
2、故障录波器影响因素2.1 故障录波时间有限故障录波器处于某些特殊运行环境时,高压线路重合闸整定时间通常选择为长延时,一般时间为7-10s。
处于这种情况时,故障录波器的录波时间有限,并不能将开关重合的整个过程完整记录下来,记录下来的波形也不完整,直接影响到故障解决。
2.2 录波器频繁性启动处于当前运行模型环境中,电力故障频繁发生,造成处于这个系统中的录波器频繁启动,这种情况直接缩短录波器寿命。

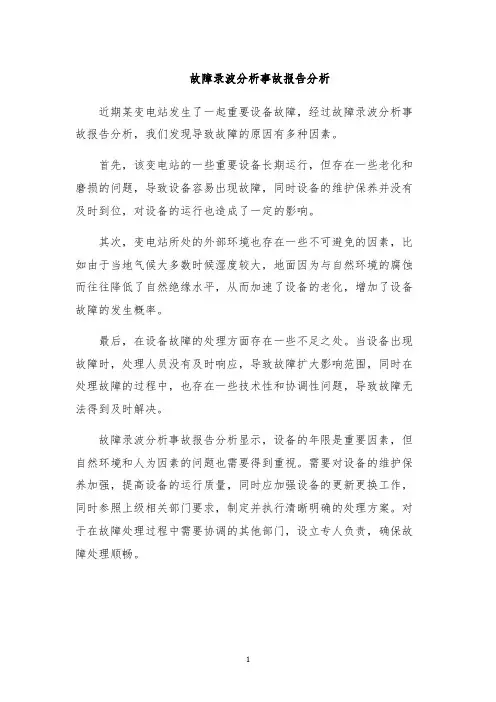

故障录波分析事故报告分析
近期某变电站发生了一起重要设备故障,经过故障录波分析事故报告分析,我们发现导致故障的原因有多种因素。
首先,该变电站的一些重要设备长期运行,但存在一些老化和磨损的问题,导致设备容易出现故障,同时设备的维护保养并没有及时到位,对设备的运行也造成了一定的影响。
其次,变电站所处的外部环境也存在一些不可避免的因素,比如由于当地气候大多数时候湿度较大,地面因为与自然环境的腐蚀而往往降低了自然绝缘水平,从而加速了设备的老化,增加了设备故障的发生概率。
最后,在设备故障的处理方面存在一些不足之处。
当设备出现故障时,处理人员没有及时响应,导致故障扩大影响范围,同时在处理故障的过程中,也存在一些技术性和协调性问题,导致故障无法得到及时解决。
故障录波分析事故报告分析显示,设备的年限是重要因素,但自然环境和人为因素的问题也需要得到重视。
需要对设备的维护保养加强,提高设备的运行质量,同时应加强设备的更新更换工作,同时参照上级相关部门要求,制定并执行清晰明确的处理方案。
对于在故障处理过程中需要协调的其他部门,设立专人负责,确保故障处理顺畅。
1。
故障录波的分析说明一、录波报告的组成包括保护及自动装置、故障录波装置的动作报告及录波图形。
二、录波图形(一)短路的基本特点当采用母线PT作为保护用的PT量时:1、大电流接地系统单相短路时,故障相的电流突然增大,故障相的电压(其实是母线电压)在短路过程中降低,故障切除后电压恢复正常。
短路过程中,出现零序电流、零序电压。
2、两相短路时,两个故障相的电流突然增大,但电流相位相反。
故障的两相电压(其实是母线电压)在短路过程中降低,故障切除后恢复正常。
如是单纯的相间短路,没有零序电流、零序电压。
如是两相对地的相间短路,有零序电流、零序电压。
3、三相短路时,三相的电流突然增大。
三相电压(其实是母线电压)在短路过程中降低,故障切除后恢复正常。
因为是相间短路,没有零序电流、零序电压。
当采用线路PT作为保护用的PT量时:1、大电流接地系统单相短路时,故障相的电流突然增大,故障相的电压(其实是线路电压)在短路过程中降低,故障切除后(开关跳开后)电压为零。
短路过程中,出现零序电流、零序电压。
2、两相短路时,两个故障相的电流突然增大,但电流相位相反。
故障的两相电压(其实是线路电压)在短路过程中降低,故障切除后(开关跳开后)电压为零。
如是单纯的相间短路,没有零序电流、零序电压。
如是两相对地的相间短路,有零序电流、零序电压。
3、三相短路时,三相的电流突然增大。
三相电压(其实是线路电压)在短路过程中降低,故障切除后(开关跳开后)电压为零。
因为是相间短路,没有零序电流、零序电压。
(二)分析录波图形的几个要点:1、判断是否发生短路:有无某相电流电流突增,电压突降。
2、开关是否跳闸:先是突然出现短路电流然后短路电流消失判断。
3、重合闸是否动作:采用线路PT时可从电压变化看判断(降低——为零——重新出现正常)。
采用母线PT时,可看重合闸开关量是否动作。
如发生永久性故障,从短路电流是否再次出现也可以判断。
4、重合闸动作是否成功:看重合闸动作后是否再出现短路电流,开关是否重新跳闸判定。
故障录波器波形分析故障录波器(Fault Recorder)是一种专用的电力系统故障记录设备,广泛应用于电力系统的技术运行和故障分析过程中。
它能够记录和保存电力系统中的各种故障事件的波形数据,为故障的快速分析和解决提供了重要的依据。
故障录波器的波形分析是指对录波器保存的故障事件波形数据进行分析和解读的过程。
通过对波形数据的全面分析,可以从中获得有关故障事件的详细信息,包括故障类型、发生位置、故障时刻、故障电压和电流的变化等等。
这对于电力系统的运行和维护非常重要。
波形分析主要包括以下几个方面:1.故障类型的识别:通过对波形数据的特征分析,可以确定故障事件的类型,如短路、接地故障、电压暂降、电压暂升等。
不同类型的故障具有不同的波形特征,通过对波形数据的分析,可以准确地确定故障类型,为故障的修复提供依据。
2.故障的发生位置和时刻的确定:通过对电流和电压波形的相位和幅值分析,可以确定故障事件的发生位置和发生时刻。
电流和电压波形的相位差可以反映故障发生的位置,而波形的幅值变化可以反映故障的时刻。
通过对波形数据的分析,可以快速准确地确定故障的发生位置和时刻。
3.故障电压和电流的变化规律分析:通过对电流和电压波形的变化规律的分析,可以了解故障电压和电流在故障事件中的变化过程。
这对于了解故障的严重程度和对电力设备的损坏程度有重要的意义,对于故障的修复和设备的保护具有重要的指导作用。
4.波形数据的比较和对比分析:通过对不同事件之间波形数据的比较和对比分析,可以找出故障事件之间的相似之处和不同之处,寻找共性和规律。
这有助于从整体上了解故障事件的特点和规律,为未来类似故障的分析和解决提供经验和参考。
总之,故障录波器的波形分析是电力系统故障处理和分析的重要环节。
通过对波形数据的深入分析和解读,可以准确地确定故障的类型、发生位置和时刻,了解故障电压和电流的变化规律,为故障的修复和设备的保护提供重要依据。
它对于电力系统的安全稳定运行和维护具有重要的意义。
故障录波的原理嗨,朋友!你有没有想过,当电力系统出故障的时候,就像一个人生病了一样,那得怎么去找出问题出在哪呢?这时候啊,故障录波就像是一个超级侦探闪亮登场啦。
我先给你讲个故事吧。
我有个朋友叫小李,他在一家电力公司工作。
有一次,他们公司负责供电的一个区域突然停电了。
这可不得了啊,好多用户都着急了,打电话来问是怎么回事。
小李和他的同事们就像热锅上的蚂蚁,急得团团转。
这个时候,故障录波装置就成了他们的救命稻草。
那故障录波到底是怎么工作的呢?其实啊,故障录波就像是一个超级敏感的耳朵和眼睛,时刻在监听和观察电力系统的情况。
它主要是对电力系统故障或者异常运行时的电压、电流等参数进行记录。
这就好比你在看一场精彩的魔术表演,你得仔细观察魔术师的每个动作,而故障录波就是在仔细观察电力系统里的每一个“小动作”。
故障录波装置里有传感器呢。
这些传感器啊,就像我们的触觉神经一样,能够敏锐地感知电压和电流的变化。
当电力系统正常运行的时候,电压和电流是按照一定的规律在“流动”的,就像平静的河流一样,缓缓流淌。
可是一旦出现故障,就像突然有一块大石头掉进了河里,水流就会变得紊乱起来。
传感器就会迅速地察觉到这种变化,然后把信号传给故障录波装置。
这个时候,故障录波装置就开始它的记录工作啦。
它就像一个超级速记员,快速地把电压、电流的波形变化记录下来。
这记录下来的波形啊,就像是一幅神秘的地图。
你想啊,如果一个人在森林里迷路了,地图是不是特别重要?这故障录波记录的波形对于找出电力系统故障来说,就是这么重要的东西。
我再给你举个例子吧。
假如电力系统是一个大乐团,电压和电流就像是乐团里的不同乐器发出的声音。
正常的时候,各种乐器配合得非常和谐,演奏出美妙的音乐。
一旦有个乐器出问题了,就像小提琴的弦突然断了,那整个音乐就乱套了。
故障录波呢,就能够准确地把这个混乱的“音乐”记录下来,让维修人员能够听出是哪个“乐器”出了问题。
那故障录波装置记录下来的这些数据有什么用呢?这用处可大了去了。
电站故障录波器故障原因分析及建议
2007年01月15日电站运行人员发现:故障录波器正常运行指示灯不亮,录波信号指示灯常亮(按信号复归键不起作用);同时工控机画面无正常数据显示(所有显示值均为0)。
经检查发现该装置的CPU插件与工控机的通信指示灯不亮,且该CPU 插件在插入装置框架时伴有放电现象(此时装置的直流电源已断),同时#2发电机转子一点接地保护动作,DCS画面#2发电机转子一点接地保护保护动作光字牌亮。
经厂家服务人员与检修人员现场检测发现:转子电流采集回路有约30V交流电压,对应2号发电机转子励磁电流的采集转/换模块对地绝缘损坏,导致发电机转子回路对地绝缘下降;同时发电机励磁电压的正极也经损坏的转换模块间接地叠加在录波装置的母板上,进而造成其它录波插件的损坏。
针对上述现象进行如下分析:
1 励磁回路谐波电压(交流)来源分析
我公司采用的是自并激励磁方式,该方式下调节器的励磁电流也就是发电机的转子电流。
调节器采用武汉武水电气技术有限公司生产的TDWL T-01型微机励磁调节器,功率元件采用6只可控硅组成桥式整流。
由励磁调节器控制可控硅的通/断,从而达到调节发电机的转子电流/电压。
由三相桥式可控硅整流原理可知,正常情况下整流器的输出并不是一单纯的直流电压(因为没
有设置滤波元件),而是在输出的直流电压中包含有一定比例的谐波电压(一般用波形系数表示)。
现场实测转子回路交流电压值如下表:
2 励磁回路直流电压来源分析
我公司发电机保护采用的是国电南自生产的NDG200数字式发电机保护装置。
该保护装置中的发电机转子接地保护采用的是叠加直流原理,在发电机转子负极与地之间叠加一直流电源,通过检测两者之间的漏电流来计算出发电机转子对地的绝缘电阻,进而判断出发电机转子是否发生接地故障。
3 故障录波器对发电机转子电流的采集原理
我公司的故障录波装置采用的是南自生产的WFBL-1微机发变组故障录波与分析装置。
该装置对于发电机转子电流量的采集原理,采用的是采集发电机转子回路分流器的75mV输出信号,通过装置内部的75mV-5V转换模块转换成录波装置所需要的电压信号。
4 本次录波装置故障原因分析
综上所述可知:故障录波器在实际运行过程中所采集的信号量中,不仅仅是75mV的电压量,而且包含有一定成分的交流量,此交流量长期叠加于转换模块,这样对故障录波装置的转换模块就要求必须有足够的耐压强度及抗干扰能力。
导致这次故障发生的原因有以下几点:
1)录波器转子电流采集回路因采用直流分流器采集75mV 信号,导致录波器转换模块无法与发电机转子回路隔离,不可避免的将转子回路的交流分量叠加于录波转换模块,此交流电压的存在时刻威胁着录波装置的安全运行;
2)这次事故发生的直接原因是故障录波装置内部#2发电机转子电流采集回路的75mV-5V转换模块损坏,对地绝缘几乎为零,导致发电机转子一点接地保护动作;同时发电机转子电压通过损坏的模块间接加载在录波装置的母板上,进一步造成其它录波插件的损坏;另外发电机转子正极电压通过分流器的75mV 输出端、录波装置的采集模块的地、发电机保护装置的地、转子负极电压构成回路,因此插件在插拔过程中有放电打火现象;
3)故障录波器中的发电机转子电流采集转换模块绝缘强度及抗干扰能力较差,实践表明不能满足现场正常运行的要求,经查录波装置说明书,该录波器的转子直流电流信号要求为:4~20mA或0~5V(由直流变送器提供);
4)我公司目前的转子电流采集回路不符合录波装置的技术要求,建议公司与设备厂家联系,考虑改进发电机转子电流采集的方式,将发电机转子电流经变送器输出4~20mA的电流信号,此变送器能够起到隔离作用,以避免发电机转子电压直接作用于录波装置,进而避免同类事故的再次发生。
另外变送器所输出的电流信号几乎不受干扰,能够保证录波装置的安全运行。
2007年03月16日经厂家更换部分录波插件后,故障录波
器虽然目前已恢复正常工作,但在没有解决转子电流采集回路问题之前,事故隐患依然存在。
2007.3.31。
