三相鼠笼异步电动机的工作特性实验报告

三相鼠笼式异步电动机实验报告
实验名称：三相鼠笼异步电动机实验
实验目的：1.掌握三相异步电机的负载试验的方法。

2.用直接负载法测取三相鼠笼异步电动机的工作特性。

3.测定三相鼠笼型异步电动机的参数
实验项目：1.掌握三相异步电机的负载试验的方法。

2.用直接负载法测取三相鼠笼异步电动机的工作特性。

3.测定三相鼠笼型异步电动机的参数
（一）填写实验设备表
序号名称型号和规格用途
1 电机教学实验台NMEL-II 提供电源，固定
电机
（二）测量定子绕组的冷态直流电阻填写实验数据表格
（三）测取三相异步电动机的运行特性填写实验数据表格
（四）问题讨论
1.如何判断出定子三相绕组的首末端？
答：通电试验法：先用万用表的欧姆档将六个引线头分成三组，然后将任意两组串联接在交流电源上，第三组上串联一个灯泡（15或25W，大功率不亮）。

通电后，如果灯泡发亮，表示串联的两组为首尾相接；如果灯泡不亮，表示尾尾相连或首首相连，以此类推。

2. 三相笼型异步电动机的起动方法有几种？
答：Y－△启动、三相电阻降压启动、自耦变压器降压启动、软启动器降压
3. 三相异步电动机的运行特性是指哪些特性？
4. 实验的体会和建议
答：通过本次实验，让我知道了三相异步电动机的工作原理和工作特性，以及通
过改变接线方法，来改变启动方式等。

在将来的实际应用中有了坚实的理论基础。

异步电机实验报告课程名：电机学与电力拖动姓名：李静怡学院：电气工程学院班级：电气1108班学号：指导老师：郭芳2、屏上挂件排列顺序D34-2、D513、空载实验（1）按图4-3接线。

电机绕组为Δ接法(UN=220V)，直接与测速发电机同轴联接，不联接校正直流测功机DJ23。

(2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。

并使电机旋转方向为正转(如转向不符合要求需调整相序时，必须切断电源)。

(3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。

图4-3 三相鼠笼式异步电动机试验接线图(4) 调节电压由倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。

在这范围内读取空载电压、空载电流、空载功率。

(5) 在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9 组记录于表4-4中。

表4-4序号UOC（V）IOL（A）PO（W）cos UABUBCUCAUOLIAIBICIOLPIPIIPO 1264265265251459146801479五、实验报告1.作空载特性曲线：I0、P、cos0=f(U0)2.作短路特性曲线：IK 、PK=f(UK)3.由空载、短路试验的数据求异步电机等效电路的参数。

(1)由短路试验数据求短路参数KIU=23KIP=22KKrZ-=KI=空载阻抗 ooo I U Z = 空载电阻 23oo o I P r =空载电抗 22o o o r Z X -=式中 U 0、I 0、P 0 —— 相应于U 0为额定电压时的相电压、相电流、三相空载功率。

由图中可以看出ooo I U Z =，为曲线斜率的倒数，所以Z 0=1/=（Ω）由图中可以看出23oo o I P r =，为曲线的斜率，即R K =（Ω）所以，22o o o r Z X -==（Ω）激磁电抗 σ1X X X O m -= 激磁电阻 23oI P r Fem ==（Ω）式中 PFe为额定电压时的铁耗，由图3-4确定。

一、实验目的1.测取三相鼠笼式异步电动机的参数2.测取三相鼠笼式异步电动机的工作特性二、实验内容和原理1.实验项目A.空载实验B.短路实验C.负载实验2.实验原理三相异步电机是通过从定子端通入交变的三相电流通过电磁感应原理产生磁场，转动的磁场切割转子的绕组，使转子中产生感应电动势，由于转子是闭合的，所以转子中会有交变的感应电流，转子中的电流和定子中的电流共同建立了气隙磁场。

而定子端和转子端分别可以看作是变压器的原副边，而通过之前的变压器的等效电路及其简化电路可以得到其空载、负载、短路的特性及其参数。

电动机不加载就是相当于空载，电动机使得电机不转动，这就是相当于短路状态，当正常加载时就是可以得到其工作特性曲线。

三、实验设备1、DT01/DT01 交流电压\电流表2、DT01 单\三相功率表3、三相鼠笼式异步电动机四、实验步骤及接线图装订线1.空载实验将三相交流电压调到输出为“0”伏，并选择交流电表量程。

缓慢起动电机并观察电动机的旋转方向是否符合要求，否则应切断电源，调整三相电源相序。

测取三相鼠笼式异步电动机空载特性。

U=1.2UN ——> U=0.3UN。

测取电动机的空载电压、空载电流、空载功率，共测取7~8 组数据。

注意：其中额定电压U=UN 点必测。

2.短路实验将电机与测功机同轴联接，旋紧低脚固定螺钉，并用销钉（黄铜棒）把测功机的定子和电机转子销住。

此时电机的旋转方向应正确。

选择交流电表量程。

测取三相鼠笼式异步电动机短路特性。

I=1.2IN ——> I=0.3IN。

测取电动机的短路电压、短路电流、短路功率共4~5 组数据。

注意：其中短路电流等于额定电流I=IN 的点为必测点。

注意：短路实验动作要迅速，以免定子绕组可能过热。

3.负载实验拆除安装在测功机上的销钉。

选择交流电表量程。

测取三相鼠笼式异步电动机工作特性。

接通电源，起动电机，注意电机的旋转方向；调测功机加载，从I=1.5IN 至空载，测取异步电动机的定子电流、输入功率、转速、输出转矩共5~6 组数据。

三相鼠笼异步电动机的工作特性实验报告实验报告：三相鼠笼异步电动机的工作特性一、实验目的：1.了解三相鼠笼异步电动机的基本结构和工作原理；2.掌握三相鼠笼异步电动机的转速、效率和功率因数等工作特性的测量方法；3.分析和讨论转速、效率和功率因数等参数与负载之间的关系。

二、实验原理：1.三相鼠笼异步电动机的工作原理：三相鼠笼异步电动机是利用三相交流电网的频率和电压，通过三相绕组之间的电磁感应作用，产生旋转磁场，从而驱动电机运转。

2.转速的测量方法：使用转速表测量电机的转速，将转速读数与电压、频率等参数进行记录。

3.效率的测量方法：通过测量电机的输入功率和输出功率，并将两者之比即可得到电机的效率。

4.功率因数的测量方法：通过测量电机的有功功率和视在功率，并将两者之比即可得到电机的功率因数。

三、实验器材和药品：1.三相鼠笼异步电动机2.变压器和电压表3.电流表和电流互感器4.转速表5.功率计6.多功能电力测量仪四、实验步骤：1.在实验台上连接三相鼠笼异步电动机，并接通电源。

2.调整电压表、电流表和转速表的位置和量程。

3.调整电压和频率，测量电机的输入电压、输入电流、输出转速，并记录数据。

4.使用功率计测量电机的输入功率，使用多功能电力测量仪测量电机的输出功率，并计算电机的效率和功率因数。

5.调整不同的负载，重复步骤3和4，并记录不同负载下的电机参数。

五、实验结果和分析：1.根据实验数据绘制转速-负载、效率-负载和功率因数-负载的曲线图，并分析其特点和规律。

2.随着负载的增加，电机的转速呈下降趋势，效率和功率因数也随之降低。

3.当负载过大时，电机可能发生过载现象，导致电机过热甚至损坏。

因此，在实际应用中需合理选择负载大小。

六、实验总结：1.通过本次实验，了解了三相鼠笼异步电动机的基本工作原理和工作特性。

2.掌握了测量三相鼠笼异步电动机转速、效率和功率因数等参数的方法。

3.认识到电机的负载与转速、效率和功率因数之间的关系，以及过大负载可能引起的问题。

异步电机实验报告课程名：电机学与电力拖动姓名：李静怡学院：电气工程学院班级：电气1108班学号：11291240指导老师：郭芳2、屏上挂件排列顺序D34-2、D513、空载实验（1）按图4-3接线。

电机绕组为Δ接法(UN=220V)，直接与测速发电机同轴联接，不联接校正直流测功机DJ23。

(2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。

并使电机旋转方向为正转(如转向不符合要求需调整相序时，必须切断电源)。

(3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。

图4-3 三相鼠笼式异步电动机试验接线图(4) 调节电压由1.2倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。

在这范围内读取空载电压、空载电流、空载功率。

(5) 在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9 组记录于表4-4中。

表4-4序号UOC（V）IOL（A）PO（W）cos UABUBCUCAUOLIAIBICIOLPIPIIPO1 264 265 265 264.67 0.279 0.278 0.279 0.2787 -22.9 47.9 25 0.1962 240 242 240 240.67 0.251 0.253 0.25 0.2513 -17.5 40.3 22.8 0.2183 230 230 228 229.33 0.239 0.237 0.239 0.2383 -15.5 37.1 21.6 0.2284 220 221 220 220.33 0.228 0.229 0.23 0.2290 -13.1 34.3 21.2 0.243(4) 合上开关S，调节负载电阻RL（注：先调节R5上的1800Ω电阻，调至零值后用导线短接再调节R上的650Ω电阻），使异步电动机的定子电流逐渐上升，直至电流上升到1.25倍额定电流。

(5) 从这负载开始，逐渐减小负载直至空载（即断开开关S），在这范围内读取异步电动机的定子电流、输入功率、转速、校正直流测功机的负载电流IF等数据。

三相鼠笼异步电动机的工作特性一、实验目的1、掌握用日光灯法测转差率的方法。

2、掌握三相异步电动机的空载、堵转和负载试验的方法。

3、用直接负载法测取三相鼠笼式异步电动机的工作特性。

4、测定三相鼠笼式异步电动机的参数。

二、预习要点1、用日光灯法测转差率是利用了日光灯的什么特性？2、异步电动机的工作特性指哪些特性？3、异步电动机的等效电路有哪些参数？它们的物理意义是什么？4、工作特性和参数的测定方法。

三、实验项目1、测定电机的转差率。

2、测量定子绕组的冷态电阻。

3、判定定子绕组的首末端.4、空载实验。

5、短路实验。

6、负载实验。

四、实验方法1、实验设备2、屏上挂件排列顺序DQ43、DQ42、DQ25-3、DQ22、DQ27、DQ31 三相鼠笼式异步电机的组件编号为DQ11。

3、用日光灯法测定转差率日光灯是一种闪光灯，当接到50H z 电源上时，灯光每秒闪亮100次，人的视觉暂留时间约为十分之一秒左右，故用肉眼观察时日光灯是一直发亮的,我们就利用日光灯这一特性来测量电机的转差率。

（1）异步电机选用编号为DQ11的三相鼠笼异步电动机（U N =220V ，Δ接法）极数2P=4。

直接与测速发电机同轴联接，在DQ11和测速发电机联轴器上用黑胶布包一圈，再用四张白纸条（宽度约为3毫米），均匀地贴在黑胶布上。

（2）由于电机的同步转速为 ，而日光灯闪亮为100次/秒，即日光灯闪亮一次，电机转动四分之一圈。

由于电机轴上均匀贴有四张白纸条，故电机以同步转速转动时，肉眼观察图案是静止不动的（这个可以用直流电动机DQ09、DQ19和三相同步电机DQ14来验证）。

（3）开启电源，打开控制屏上日光灯开关，调节调压器升高电动机电压，观察电动机转向，如转向不对应停机调整相序。

转向正确后，升压至220V ，使电机起动运转，记录此时电机转速。

（4）因三相异步电机转速总是低于同步转速，故灯光每闪亮一次图案逆电机旋转方向落后一个角度，用肉眼观察图案逆电机旋转方向缓慢移动。

三相鼠笼异步电动机实验报告一、实验目的1．通过实验学习三相鼠笼异步电动机的基本结构和工作原理；2．观察电动机启动的过程，掌握电动机起动的方法；3．通过实验，了解电动机的特性，特别是负载特性；4．学习电动机的维护保养方法，提高电动机的使用寿命。

二、实验原理三相鼠笼异步电动机是应用广泛的电动机之一，它由定子和转子两部分组成。

定子和转子的结构是相同的，都是由三个相位的线圈组成，因此称为三相电动机。

其基本结构如图1所示。

图1 三相鼠笼异步电动机的基本结构三相鼠笼异步电动机是通过三相交流电源提供的电磁场来运转的。

当电动机的定子上通有三相交流电流时，就会在定子中形成一个旋转磁场。

这个旋转磁场的同步转速为：Ns = 120f/p其中，f为电源频率，p为电动机极数。

在定子磁场的作用下，转子线圈中感应出一个交变电动势，从而在转子中产生一个电流，该电流在转子绕组中产生了一个磁场，与定子磁场相互作用，使转子产生一个旋转力矩，从而使电动机运转起来。

三相鼠笼异步电动机的启动方法通常有直接起动、星三角起动、自耦变压器起动和变频起动等。

在实际应用中，要根据电动机的功率和负载的特点选择合适的起动方式。

同时，在负载运转的过程中，电动机的转速可能会受到负载的影响，从而产生转速波动。

因此，了解电动机的特性，特别是负载特性是非常重要的。

三、实验内容本实验使用的是三相鼠笼异步电动机，实验内容包括：1．电动机的组装和连接；2．电动机直接起动实验；3．电动机负载特性实验；4．电动机保养和维护。

四、实验步骤1．将三相鼠笼异步电动机的零部件全部取出来，包括定子、转子和末端盖等，然后根据说明书将定子和转子组装好，并安装到电动机底座上。

2．将电动机的电源线连接好，然后将电动机转子旋转几圈，检查电动机的运转是否灵活，是否有卡滞和松动现象。

3．将电动机启动电源接入到三相电源上，然后将电动机的开关打开，观察电动机的起动过程。

在启动的过程中，要注意观察电动机各部件的运转情况，以及是否出现异常声音和震动等现象。

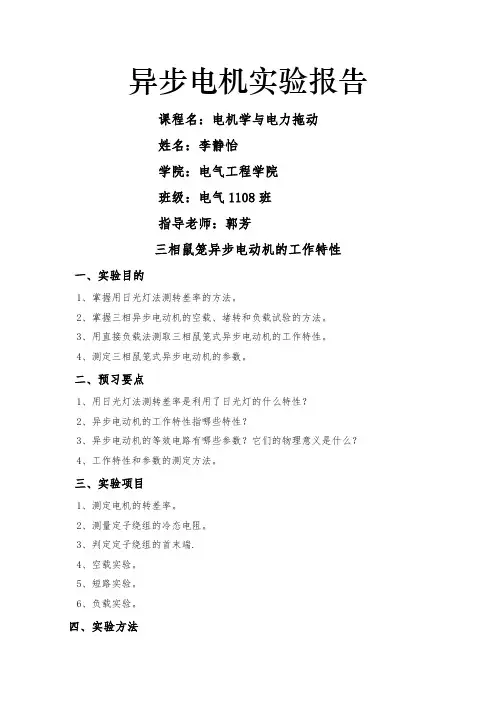

异步电机实验报告
课程名：电机学与电力拖动
姓名：李静怡
学院：电气工程学院
班级：电气1108班
指导老师：郭芳
三相鼠笼异步电动机的工作特性
一、实验目的
1、掌握用日光灯法测转差率的方法。

2、掌握三相异步电动机的空载、堵转和负载试验的方法。

3、用直接负载法测取三相鼠笼式异步电动机的工作特性。

4、测定三相鼠笼式异步电动机的参数。

二、预习要点
1、用日光灯法测转差率是利用了日光灯的什么特性？
2、异步电动机的工作特性指哪些特性？
3、异步电动机的等效电路有哪些参数？它们的物理意义是什么？
4、工作特性和参数的测定方法。

三、实验项目
1、测定电机的转差率。

2、测量定子绕组的冷态电阻。

3、判定定子绕组的首末端.
4、空载实验。

5、短路实验。

6、负载实验。

四、实验方法。

三相鼠笼式异步电动机实验报告五篇第一篇：三相鼠笼式异步电动机实验报告三相鼠笼式异步电动机实验报告工程名称机泵维修（注水及气站设备）工程编号电动机位号101/1 试验日期铭牌型号 YB400M-14功率(kW)160 频率(Hz)50 额定电压(V)380额定电流(A)351.4 绝缘等级 B 级接线Δ 转数(r/min)420 制造厂南阳功率因数效率出厂编号 3G2041-1 检查内容轴承及润滑脂（油）检查：更换润滑脂，保养电机。

滑环、电刷、举刷装置检查：合格。

电机接线检查：紧固后合格。

电机控制、保护回路检查：合格。

联轴器检查：完好。

盘车检查：绝缘试验项目绕组及相别绝缘电阻(MΩ)吸收比绝缘电阻(MΩ)吸收比定子绕组 U—N ∝接线电缆 1V—N ∝W—N ∝对中找正联轴器编号联轴器外径径向（mm）轴向（mm）端面间隙（mm）允许值实测值允许值实测值允许值实测值 a 1 a 2 a 3 a 4 b 1 B2 B3 b 40.08 0 0.03 0.05 0.04 0.062~6 4.5 结论技术负责人:班（组）长:试验人:****年**月**日年月日****年**月**日第二篇：鼠笼式三相交流异步电动机维护与保养新疆化工技师培训学院技师论文用纸鼠笼式三相交流异步电动机电动机维护保养及维修摘要：鼠笼式三相交流异步电动机在现代化建设中发挥着举足轻重的作用，无论是工厂码头，无处不在它们的影子。

因此本文对鼠笼式三相交流异步电动机的日常维护和保养中的一些注意事项进行了分析。

关键词：电动机日常维护定期保养注意事项引言在现代工业生产中，电动机的应用非常广泛，尤其是象我们叶城天山水泥有限责任公司，每台设备的运转都离不开电机的拖动。

我们公司大小电机总和有五百多台，但是在生产当中电动机因维护不及时而造成烧毁的事故在生产中占有很大的比例，怎样减少这些问题的出现全面提高电动机的使用效率，是一个值得认真思考的问题。

我根据自己在水泥建材行业多年的工作实际和有关资料，现提出预防电动机因维护和保养不到位的措施，仅供参考，不足之处，请提出宝贵意见。

三相鼠笼式异步电动机实验报告一、实验目的1、熟悉三相鼠笼式异步电动机的结构和工作原理。
