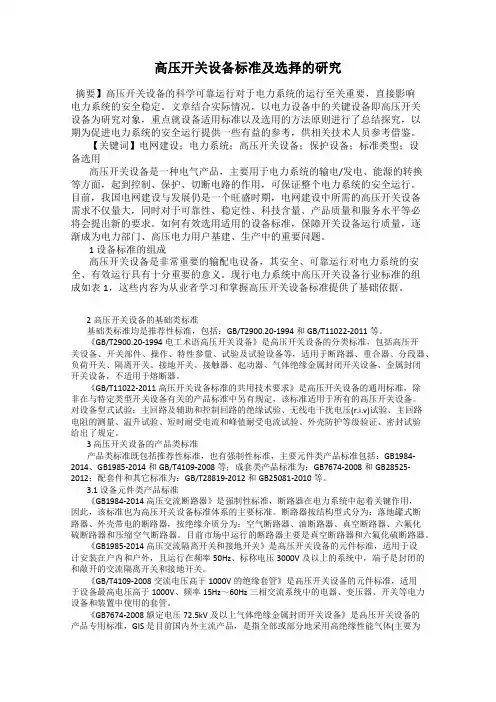

高压开关设备标准及选择的研究摘要】高压开关设备的科学可靠运行对于电力系统的运行至关重要，直接影响电力系统的安全稳定。
文章结合实际情况，以电力设备中的关键设备即高压开关设备为研究对象，重点就设备适用标准以及选用的方法原则进行了总结探究，以期为促进电力系统的安全运行提供一些有益的参考，供相关技术人员参考借鉴。
【关键词】电网建设；电力系统；高压开关设备；保护设备；标准类型；设备选用高压开关设备是一种电气产品，主要用于电力系统的输电/发电、能源的转换等方面，起到控制、保护、切断电路的作用，可保证整个电力系统的安全运行。
目前，我国电网建设与发展仍是一个旺盛时期，电网建设中所需的高压开关设备需求不仅量大，同时对于可靠性、稳定性、科技含量、产品质量和服务水平等必将会提出新的要求。
如何有效选用适用的设备标准，保障开关设备运行质量，逐渐成为电力部门、高压电力用户基建、生产中的重要问题。
1 设备标准的组成高压开关设备是非常重要的输配电设备，其安全、可靠运行对电力系统的安全、有效运行具有十分重要的意义。
现行电力系统中高压开关设备行业标准的组成如表1，这些内容为从业者学习和掌握高压开关设备标准提供了基础依据。
2高压开关设备的基础类标准基础类标准均是推荐性标准，包括：GB/T2900.20-1994和GB/T11022-2011等。
《GB/T2900.20-1994电工术语高压开关设备》是高压开关设备的分类标准，包括高压开关设备、开关部件、操作、特性参量、试验及试验设备等，适用于断路器、重合器、分段器、负荷开关、隔离开关、接地开关、接触器、起动器、气体绝缘金属封闭开关设备、金属封闭开关设备，不适用于熔断器。
《GB/T11022-2011高压开关设备标准的共用技术要求》是高压开关设备的通用标准，除非在与特定类型开关设备有关的产品标准中另有规定，该标准适用于所有的高压开关设备。
对设备型式试验：主回路及辅助和控制回路的绝缘试验、无线电干扰电压(r.i.v)试验、主回路电阻的测量、温升试验、短时耐受电流和峰值耐受电流试验、外壳防护等级验证、密封试验给出了规定。

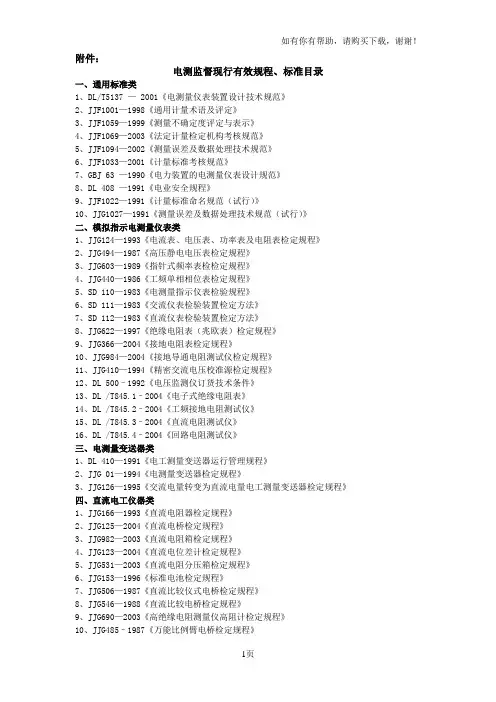

附件：电测监督现行有效规程、标准目录一、通用标准类1、DL/T5137 — 2001《电测量仪表装置设计技术规范》2、JJF1001—1998《通用计量术语及评定》3、JJF1059—1999《测量不确定度评定与表示》4、JJF1069—2003《法定计量检定机构考核规范》5、JJF1094—2002《测量误差及数据处理技术规范》6、JJF1033—2001《计量标准考核规范》7、GBJ 63 —1990《电力装置的电测量仪表设计规范》8、DL 408 —1991《电业安全规程》9、JJF1022—1991《计量标准命名规范（试行）》10、JJG1027—1991《测量误差及数据处理技术规范（试行）》二、模拟指示电测量仪表类1、JJG124—1993《电流表、电压表、功率表及电阻表检定规程》2、JJG494—1987《高压静电电压表检定规程》3、JJG603—1989《指针式频率表检检定规程》4、JJG440—1986《工频单相相位表检定规程》5、SD 110—1983《电测量指示仪表检验规程》6、SD 111—1983《交流仪表检验装置检定方法》7、SD 112—1983《直流仪表检验装置检定方法》8、JJG622—1997《绝缘电阻表（兆欧表）检定规程》9、JJG366—2004《接地电阻表检定规程》10、JJG984—2004《接地导通电阻测试仪检定规程》11、JJG410—1994《精密交流电压校准源检定规程》12、DL 500–1992《电压监测仪订货技术条件》13、DL /T845.1–2004《电子式绝缘电阻表》14、DL /T845.2–2004《工频接地电阻测试仪》15、DL /T845.3–2004《直流电阻测试仪》16、DL /T845.4–2004《回路电阻测试仪》三、电测量变送器类1、DL 410—1991《电工测量变送器运行管理规程》2、JJG 01—1994《电测量变送器检定规程》3、JJG126—1995《交流电量转变为直流电量电工测量变送器检定规程》四、直流电工仪器类1、JJG166—1993《直流电阻器检定规程》2、JJG125—2004《直流电桥检定规程》3、JJG982—2003《直流电阻箱检定规程》4、JJG123—2004《直流电位差计检定规程》5、JJG531—2003《直流电阻分压箱检定规程》6、JJG153—1996《标准电池检定规程》7、JJG506—1987《直流比较仪式电桥检定规程》8、JJG546—1988《直流比较电桥检定规程》9、JJG690—2003《高绝缘电阻测量仪高阻计检定规程》10、JJG485–1987《万能比例臂电桥检定规程》11、JJG486–1987《微调电阻箱检定规程》（试行）12、JJG495–1987《直流磁电系检流计检定规程》13、JJG724–1991《直流数字式欧姆表检定规程》14、JJG837–2003《直流低电阻表检定规程》15、JJG505–2004《直流比较式电位差计检定规程》五、数字显示仪表类1、J JG445—1986《直流标准电压源检定规程》2、J JG410—1994《精密交流电压源检定规程》3、J JG250—1990《电子电压表检定规程》4、J JG315—1983《直流数字电压表检定规程》（试行）5、J JG598—1989《直流数字电流表检定规程》（试行）6、J JG724—1991《直流数字式欧姆表检定规程》7、J JG780—1992《交流数字功率表检定规程》8、J JG782—1992《低频电子电压表检定规程》六、电能计量仪表类1、JJG307—1988《交流电能表检定规程》2、JJG569—1988《最大需量电能表检定规程》（试行）3、JJG596—1999《电子式电能表检定规程》4、JJG597—1989《交流电能表检定装置检定规程》5、JJG691—1990《分时计度（多费率）电能表检定规程》6、JJG842—1993《直流电能表检定规程》7、JJF1055–1997《交流电能表现场校准技术规范》8、JJG2074–1990《交流电能计量器具检定系统》9、JJF1036–1993《交流电能表检定装置试验规范》10、SD 109–1983《电能计量装置检验规程》11、DL / T448–2000《电能计量装置技术管理规程》12、DL / T585–1995《电子式标准电能表技术条件》13、DL / T460–1992《电能表检定装置检定规程》14、DL / T566–1995《电压失压计时器技术条件》15、DL / T614–1997《多功能电能表检验规程》16、DL / T645–1997《多功能电能表通讯规约》17、DL / T5137-2001《电测量及电能计量装置设计技术规程》七、互感器类1、JJG244—2003《感应分压器检定规程》2、JJG169—1993《互感器校验仪检定规程》3、JJG313—1994《测量用电流互感器检定规程》4、JJG314—1994《测量用电压互感器检定规程》5、JJG2082–1990《工频电流比例计量器具检定规程》6、DL / T668–1999《测量用互感器检验装置》7、DL / T725–2000《电力用电流互感器定货技术条件》8、DL / T726–2000《电力用电压互感器定货技术条件》9、DL / T866-2004《电流互感器和电业互感器选择及计算导则》八、交流采样测量装置类1、GB / T13729—2002《远动终端通用技术条件》2、GB / T13730—2002《地区电网数据采集与监控系统通用技术条件》3、DL / T 645 — 1997《多功能电能表通讯修约》4、DL / T 630 — 1997《交流采样远动终端技术条件》5、DL / T 721 — 2000《配电网自动化系统远动终端》6、DL / T 743 — 2001《电能量远方终端》7、华北电力行业标准《交流采样测量装置检验规程》8、国家电网公司《交流采样测量装置检验方法》热工监督现行有效规程、标准目录1、中华人民共和国主席令（28号）《中华人民共和国计量法》2、国务院法令《中华人民共和国强制检定的工作计量器具检定管理办法》3、国家计量局/电力部法规《水利、电力部门电测、热工计量仪表和装置检定管理的规定》4、国电安运[1998]483号《火力发电厂热工仪表及控制装置技术监督规定》5、国家电力公司《防止电力生产重大事故的二十五项反措》6、DL/ 435-2004 《火电厂煤粉锅炉燃烧室防爆规定》7、DL/T 496-2001 《水轮机电液调节系统及装置调装试验导则》8、DL/T 578-95 《水电厂计算机监控系统基本技术条件》9、DL/T 589-96 《火力发电厂燃煤电站锅炉的热工检测控制技术导则》10、DL/T 591-96 《火力发电厂汽轮发电机的热工检测控制技术导则》11、DL/T 592-96 《火力发电厂锅炉给水泵的热工检测控制技术导则》12、DL/T 590-96 《火力发电厂固定式发电用凝汽轮机的热工检测控制技术导则》13、DL/T606-1996 《火力发电厂能量平衡导则》15、DL/T 655-1998 《火力发电厂锅炉炉膛安全监控系统在线验收测试规程》16、DL/T 656-1998 《火力发电厂汽轮机控制系统在线验收测试规程》17、DL/T 657-1998 《火力发电厂模拟控制系统在线验收测试规程》18、DL/T 658-1998 《火力发电厂顺序控制系统在线验收测试规程》19、DL/T 659-1998 《火力发电厂分散控制系统在线验收测试规程》20、DL/T 563-2004 《水轮机电液调节系统及装置技术规程》21、DL/T654-1998 《火电厂超期服役机组寿命评估技术导则》22、DL/T 701-1999 《火力发电厂热工自动化术语》23、DL/T 774-2004 《火力发电厂热工自动化系统检修运行维护规程》24、DL/T 775-2001 《火力发电厂除灰除渣热工自动化系统调试规程》25、DL/T793-2001 《发电设备可靠性评价规程》26、DL/T824-2002 《汽机电液调节系统性能验收导则》27、DL5004-2004 《火力发电厂热工自动化试验室设计标准》28、DL/T 5065-96 《水力发电厂计算机监控系统规定》29、DL/T5175-2003 《火力发电厂热工控制系统设计技术规定》30、DL/T5182-2004 《火力发电厂热工自动化就地设备安装、管路、电缆设计技术规定》31、JB/T 8185-99* 《电站自动化术语》32、JB/T 8217.1-99*B 《系列气动基地式仪表--液位仪表》33、JB/T 8217.2-99*B 《系列气动基地式仪表—压力仪表》34、JB/T 8217.3-99*B 《系列气动基地式仪表—温度仪表》35、JB/T 8217.4-99*B 《系列气动基地式仪表—差压仪表》36、JB/T 8219-99* 《工业过程测量和控制系统用电动执行机构》37、JB /T 8207-99* 《工业自动化仪表用电源电压》38、JB/10390-2002 《现场总线智能仪表可靠性设计方法》39、JB/T10387-2002 《符合FF协议的智能电动执行机构通用技术条件》40、JB/T10388-2002 《带总线通信功能的智能测控节点产品通用技术条件》41、JB/T10389-2002 《现场总线智能仪表可靠性评审》42、GB/T 4213-92 《气动调节阀通用技术条件》43、GB/T 13399-92 《汽机安全监视装置技术条件》44、GB/T 14394-93 《计算机软件可靠性和可维护性管理》45、GB/T16701.1-1996 《热电偶材料试验方法第一部分:贵金属热电偶丝热电动势测量》46、GB/T16701.2-1996 《热电偶材料试验方法第二部分:廉金属热电偶丝热电动势测量》47、JJG 49-99 《弹簧管式精密压力表及真空表检定规程》48、JJG51-2003 《带平衡液柱活塞式压力真空计》49、JJG 52-99 《弹簧管式一般压力表、压力真空表及真空表检定规程》50、JJG 59-1990 《二、三等标准活塞式压力计检定规程》51、JJG 74-92 《自动平衡式显示仪表检定规程》52、JJG 75-95 《标准铂铑10-铂热电偶检定规程》53、JJG 105-2000 《转速表检定规程》54、JJG 128-2003 《二等水银温度计检定规程》55、JJG 129-90 《一等标准活塞式压力计》56、JJG 130-2004 《工作用玻璃液体温度计检定规程》57、JJG 131-2004 《电接点玻璃水银温度计检定规程》58、JJG 134-2003 《磁电式速度传感器检定规程》59、JJG 141-2000 《工作用贵金属热电偶检定规程》60、JJG 158-1994 《标准补偿式微压计检定规程》61、JJG 159-1994 《二、三等标准双活塞式压力真空计》62、JJG 160-1992 《标准铂电阻温度计检定规程》63、JJG 161-1994 《一等标准水银温度计检定规程》64、JJG 164-2000 《水表及其试验装置检定规程》65、JJG 172-1994 《倾斜式微压计检定规程》66、JJG 186-97 《动圈式温度指示、指示位式调节仪表检定规程》67、JJG 189-1997 《机械式振动试验台检定规程》68、JJG 190-1997 《电动式振动试验台检定规程》69、JJG 195-2002 《连续累计自动衡器（皮带秤）》70、JJG 198-94 《速度式流量计检定规程》71、JJG 226-2001 《双金属温度计检定规程》72、JJG 229-98 《工业铂、铜热电阻检定规程》73、JJG 233-96 《压电加速度计检定规程》74、JJG 234-90 《动态秤量轨道衡检定规程》75、JJG 239-1994 《二、三等标准活塞式压力真空计检定规》76、JJG 257-94 《转子流量计检定规程》77、JJG 285-93 《带时间、比例积分微分作用的动圈式温度指示调节仪检定规程》78、JJG 298-1995 《中频标准振动台（比较法）检定规程》79、JJG 310-2002 《压力式温度计检定规程》80、JJG 350-94 《标准套管渤电阻温度计检定规程》81、JJG 351-96 《工作用廉金属热电偶检定规程》82、JJG 363-84 《半导体点温计检定规程》83、JJG 364-94 《表面温度计检定规程》84、JJG 368-2000 《工作用铜-康铜热电偶检定规程》85、JJG544-97 《压力控制器检定规程》86、JJG 560-88 《悬臂式电子皮带秤试行检定规程》87、JJG 573-2003 《膜盒压力表试行检定规程》88、JJG 618-1999 《高精密玻璃水银温度计检定规程》89、JJG617-96 《数字温度指示调节仪检定规程》90、JJG618-99 《高精密度玻璃水银温度计》91、JJG 624-89 《压力传感器（动态）检定规程》92、JJG 633-90 《气体腰轮流量计》93、JJG 640-94 《差压式流量计检定规程》94、JJG 644-2003 《振动位移传感器检定规程》95、JJG 650-90 《电子皮带秤试行检定规程》96、JJG 667-97 《液体容积式流量计检定规程》97、JJG 668-97 《工作用铂铑-铂10、铂铑-铂短型热电偶检定规程》98、JJG 676-2000 《工作测振仪检定规程》99、JJG 684-2003 《表面铂热电阻检定规程》100、JJG 706-90 《表面铂热电阻检定规程》102、JJG 718-91 《温度巡回检测仪检定规程》103、JJG 781-2002《静态电子轨道衡检定规程》104、JJG 829-93 《电动温度变送器检定规程》105、JJG 860-94 《压力传感器（静态）检定规程》106、JJG 874-94 《温度指示控制仪检定规程》107、JJG 875-94 《数字式压力计检定规程》108、JJG 882-2004《压力变送器检定规程》109、JJG 897-95 《质量流量计检定规程》110、JJG 926-97 《记录式压力表、压力真空表及真空表检定规程》111、JJG951-2000 《模拟式温度指示调节仪》112、JJG968-2002 《烟气分析仪》113、JJG1001-98 《通用计量术语及定义》114、JJG 1027-91 《测量误差及数据处理》115、JJG 1030-1998《恒温槽技术性能测试规程》116、JJG 1033-2001《计量标准考核规范》117、JG 1048-95 《数据采集系统校准规范》118、JJG 1059-99 《测量不确定度评定与表示》119、JJG 2003-87 《热电偶检定系统》120、JJG2020-1989《273.15—903.89K温度计量器具检定系统》121、JJG 2054-90 《振动计量器具》122、JJG2062-1990《13.81—273.15K温度计量器具检定系统》123、JJG （电力）02-96 《电子皮带秤实物检测装置检定规程》124、JJG （机械）18-1990 《LDQ-1型零度恒温器检定规程》125、JJG （机械）19-1990 《热电偶检定用管型炉检定规程》126、DL/T 5190.5-2004 《电力建设施工及验收技术规范（热工仪表及控制篇）》127、SD300-1998 《10-20Mp双色水位计》128、JJF1022-91 《计量标准命名规范》129、JJF1098-2003《热电偶热电阻自动测量系统校准规范》130、NFPA 8502 《多燃烧器锅炉炉膛防外爆/内爆标准》131、DL/T5190.5-2004《电力建设施工及验收技术规范第5部分：热工仪表及控制装置》电气设备监督现行有效规程、标准目录1、DL/T596-1996《电气设备预防性试验规程》及《修订说明》2、GB50150-91《电气装置安装工程电气设备交接试验标准》及《条文说明》3、GB/T 7595-2000《运行中变压器油质量标准》4、GB7252-2001《变压器油中溶解气体分析和判断导则》5、GB1094.1-1996,GB1094.2-1996,GB1094.3-2003,GB1094.5-2003《电力变压器》6、GB 6451-1999《三相油浸式电力变压器技术参数和要求》7、DL/T572-95《电力变压器运行规程》8、DL/T 573-95《电力变压器检修导则》9、DL/T 574-95《有载分接开关运行维修导则》10、DL404-97《户内交流高压开关柜订货技术条件》11、DL/T 593-96《高压开关设备的共用订货技术条件》12、DL/T 617-97《交流高压断路器参数选用导则》13、DL474 1～6—92《现场绝缘试验实施导则》14、GB/T5582-93《高压电力设备外绝缘污秽等级》15、GB/T16434-1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》16、JB/T8737-1998《高压线路用复合绝缘子使用导则》17、GB 755-2000《旋转电机基本技术要求》18、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》19、DL/T664-99《带电设备红外诊断技术应用导则》20、DL/T621-1997《交流电气装置的接地》21、GB7674-1997《六氟化硫封闭组合电器》22、DL/T 639-1997《六氟化硫电气设备运行、试验及检修人员安全防护细则》23、《电气设备用六氟化硫标准汇编》中国电力出版社 1998年24、DL506-92《六氟化硫气体绝缘设备中水分含量现场测量方法》25、GB/T8905-1996《六氟化硫电气设备中气体管理和检测导则》26、DL408-91《电业安全工作规程》发电厂和变电站电气部分27、GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》28、GB50168-92《电气装置安装工程电缆线路施工及验收规范》29、GB50169-92《电气装置安装工程接地装置施工及验收规范》30、GB50170-92《电气装置安装工程旋转电机施工及验收规范》31、GB50173-92《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》32、GBJ147-90《电气装置安装工程高压电容器施工及验收规范》33、GBJ149-90《电气装置安装工程母线装置施工及验收规范》34、GBJ233-90《电气装置安装工程 110～500kV架空电力线路施工及验收规范》35、DL/T607-1996《汽轮发电机漏水、漏氢的检验》36、DL/T651-1998《氢冷发电机氢气湿度的技术要求》37、DL/T751－2001《水轮发电机运行规程》38、DL779－2001《带电作业用绝缘绳索类工具》39、DL/T782－2001《110kV及以上送变电工程启动及竣工验收规程》40、DL796－2001《风力发电场安全规程》41、DL/T 797－2001《风力发电场检修规程》42、DL/T 401—2002 《高压电缆选用导则》。

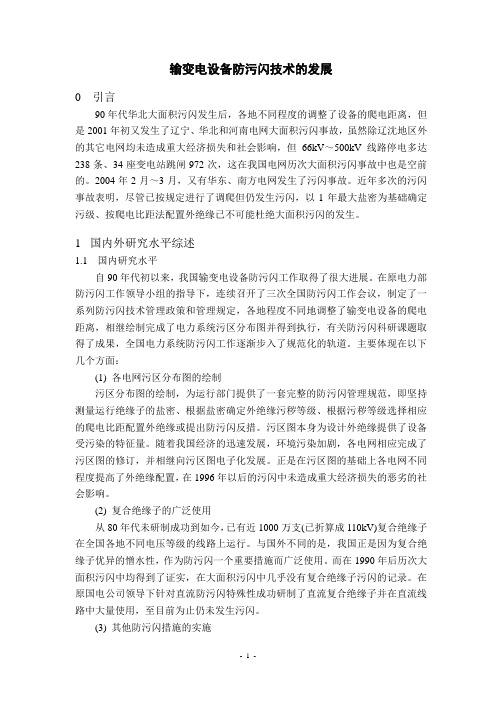

输变电设备防污闪技术的发展0 引言90年代华北大面积污闪发生后，各地不同程度的调整了设备的爬电距离，但是2001年初又发生了辽宁、华北和河南电网大面积污闪事故，虽然除辽沈地区外的其它电网均未造成重大经济损失和社会影响，但66kV～500kV线路停电多达238条、34座变电站跳闸972次，这在我国电网历次大面积污闪事故中也是空前的。
2004年2月～3月，又有华东、南方电网发生了污闪事故。
近年多次的污闪事故表明，尽管已按规定进行了调爬但仍发生污闪，以1年最大盐密为基础确定污级、按爬电比距法配置外绝缘已不可能杜绝大面积污闪的发生。
1国内外研究水平综述1.1 国内研究水平自90年代初以来，我国输变电设备防污闪工作取得了很大进展。
在原电力部防污闪工作领导小组的指导下，连续召开了三次全国防污闪工作会议，制定了一系列防污闪技术管理政策和管理规定，各地程度不同地调整了输变电设备的爬电距离，相继绘制完成了电力系统污区分布图并得到执行，有关防污闪科研课题取得了成果，全国电力系统防污闪工作逐渐步入了规范化的轨道。
主要体现在以下几个方面：(1) 各电网污区分布图的绘制污区分布图的绘制，为运行部门提供了一套完整的防污闪管理规范，即坚持测量运行绝缘子的盐密、根据盐密确定外绝缘污秽等级、根据污秽等级选择相应的爬电比距配置外绝缘或提出防污闪反措。
污区图本身为设计外绝缘提供了设备受污染的特征量。
随着我国经济的迅速发展，环境污染加剧，各电网相应完成了污区图的修订，并相继向污区图电子化发展。
正是在污区图的基础上各电网不同程度提高了外绝缘配置，在1996年以后的污闪中未造成重大经济损失的恶劣的社会影响。
(2) 复合绝缘子的广泛使用从80年代未研制成功到如今，已有近1000万支(已折算成110kV)复合绝缘子在全国各地不同电压等级的线路上运行。
与国外不同的是，我国正是因为复合绝缘子优异的憎水性，作为防污闪一个重要措施而广泛使用。
而在1990年后历次大面积污闪中均得到了证实，在大面积污闪中几乎没有复合绝缘子污闪的记录。
∙2015年第11号中华人民共和国地方标...∙·2015年第12号中华人民共和国地方标...∙·2015年第11号中华人民共和国行业标...∙·2015年第40号中华人民共和国国家标...∙·2015年第39号中华人民共和国国家标...∙·2015年第38号中华人民共和国国家标...∙·2015年第37号中华人民共和国国家标...∙·2015年第10号中华人民共和国行业标...∙·2015年第9号中华人民共和国行业标...∙·2015年第8号中华人民共和国行业标...∙·2015年第10号中华人民共和国地方标...162 51393-2015 JB/T 12383-2015 剪切机用圆刀片 2015-10-10 2016-03-01 工业和信息化部163 51394-2015 JB/T 12301-2015 YBSD系列矿用隔爆型双速三相异步电动机技术条件 2015-10-10 2016-03-01 工业和信息化部164 51395-2015 JB/T 12302-2015 TBZY系列（IP55）螺杆抽油泵专用直驱式隔爆型三相永磁同步电动机技术条件（机座号225～355） 2015-10-10 2016-03-01 工业和信息化部165 51396-2015 JB/T 12303-2015 YA2系列增安型高压三相异步电动机技术条件（机座号355～560） 2015-10-10 2016-03-01 工业和信息化部166 51397-2015 JB/T 12304-2015 TZYW系列正压外壳型无刷励磁同步电动机（4P、6P）技术条件 2015-10-10 2016-03-01 工业和信息化部167 51398-2015 JB/T 12305.1-2015 高效率高压隔爆型三相异步电动机技术条件第1部分：YBX3系列高效率高压隔爆型三相异步电动机（机座号355～630） 2015-10-10 2016-03-01 工业和信息化部168 51399-2015 JB/T 11202.2-2015 高压增安型三相异步电动机技术条件第2部分：YAKK、YAKK-W系列高压增安型三相异步电动机（机座号355～630） 2015-10-10 2016-03-01 工业和信息化部169 51400-2015 JB/T 12306.1-2015 10kV高效率高压隔爆型三相异步电动机技术条件第1部分：YBX3系列（10kV）高效率高压隔爆型三相异步电动机（机座号400～630） 2015-10-10 2016-03-01 工业和信息化部170 51401-2015 JB/T 12307-2015 YBBZ泵站用高压隔爆型三相异步电动机技术条件 2015-10-10 2016-03-01 工业和信息化部171 51402-2015 JB/T 12308-2015 YB3系列（10kV）高压隔爆型三相异步电动机技术条件（机座号400～630） 2015-10-10 2016-03-01 工业和信息化部172 51403-2015 JB/T 12309.1-2015 隔爆型三相异步电动机技术条件第1部分：YB3系列隔爆型三相异步电动机技术条件（机座号400～500） 2015-10-10 2016-03-01 工业和信息化部173 51404-2015 JB/T 5337.1-2015 无火花型三相异步电动机技术条件第1部分：YW2系列无火花型三相异步电动机（机座号80～355） JB/T 5337-1991 2015-10-10 2016-03-01 工业和信息化部174 51405-2015 JB/T 9593.1-2015 煤矿用隔爆型三相异步电动机技术条件第1部分：YBK3系列煤矿井下用隔爆型三相异步电动机（机座号80～355） JB/T 9593.1-2002 2015-10-10 2016-03-01 工业和信息化部175 51406-2015 JB/T 9595.1-2015 增安型三相异步电动机技术条件第1部分：YA2系列增安型三相异步电动机（机座号80～355） JB/T 9595-1999 2015-10-10 2016-03-01 工业和信息化部176 51407-2015 JB/T 9595.2-2015 增安型三相异步电动机技术条件第2部分：YA2-W、YA2-WF1、YA2-WF2、YA2-F1、YA2-F2系列户外、户外防腐、防腐增安型三相异步电动机（机座号80～355） JB/T 6763-1993 2015-10-10 2016-03-01 工业和信息化部177 51408-2015 JB/T 10352-2015 YFB2系列粉尘防爆型三相异步电动机（机座号63～355）技术条件 JB/T 10352-2002 2015-10-10 2016-03-01 工业和信息化部178 51409-2015 JB/T 7565.2-2015 隔爆型三相异步电动机技术条件第2部分：YB3-W、YB3-TH、YB3-THW、YB3-TA、YB3-TAW系列隔爆型三相异步电动机（机座号63～355） JB/T 7565.2-2002 2015-10-10 2016-03-01 工业和信息化部179 51410-2015 JB/T 7565.3-2015 隔爆型三相异步电动机技术条件第3部分： YB3-F1、YB3-WF1、YB3-F2、YB3-WF2系列隔爆型三相异步电动机（机座号63～355） JB/T 7565.3-2004 2015-10-10 2016-03-01 工业和信息化部180 51411-2015 JB/T 7565.4-2015 隔爆型三相异步电动机技术条件第4部分：YB3系列隔爆型（ExdⅡCT1～T4）三相异步电动机（机座号63～355） JB/T 7565.4-2004 2015-10-10 2016-03-01 工业和信息化部181 51412-2015 JB/T 7565.5-2015 隔爆型三相异步电动机技术条件第5部分：YBF3系列风机用隔爆型三相异步电动机（机座号63～355） JB/T 7565.5-2004 2015-10-10 2016-03-01 工业和信息化部182 51413-2015 JB/T 7565.6-2015 隔爆型三相异步电动机技术条件第6部分：YB3-H系列船用隔爆型三相异步电动机（机座号63～355） JB/T 7565.6-2004 2015-10-10 2016-03-01 工业和信息化部183 51414-2015 JB/T 11201.2-2015 隔爆型变频调速三相异步电动机技术条件第2部分： YBBP系列隔爆型（Exd ⅡCT1～T4）变频调速三相异步电动机（机座号80～355） 2015-10-10 2016-03-01 工业和信息化部184 51415-2015 JB/T 11201.3-2015 隔爆型变频调速三相异步电动机技术条件第3部分：YBBP-W、YBBP-TH、YBBP-THW 系列隔爆型变频调速三相异步电动机（机座号80～355） 2015-10-10 2016-03-01 工业和信息化部185 51416-2015 JB/T 4064-2015 上悬式离心机 JB/T 4064-2005 2015-10-10 2016-03-01 工业和信息化部186 51417-2015 JB/T 447-2015 活塞推料离心机 JB/T 447-2004 2015-10-10 2016-03-01 工业和信息化部187 51418-2015 JB/T 502-2015 螺旋卸料沉降离心机 JB/T 502-2004 2015-10-10 2016-03-01 工业和信息化部188 51419-2015 JB/T 7220-2015 刮刀卸料离心机 JB/T 7220-2006 2015-10-10 2016-03-01 工业和信息化部189 51420-2015 JB/T 10502-2015 浓缩带式压榨过滤机 JB/T 10502-2005 2015-10-10 2016-03-01 工业和信息化部190 51421-2015 JB/T 12310-2015 集束管式反吹过滤器 2015-10-10 2016-03-01 工业和信息化部191 51422-2015 JB/T 9137-2015 烧结金属摩擦材料金相检验法 JB/T 9137-1999 2015-10-10 2016-03-01 工业和信息化部192 51423-2015 JB/T 12255-2015 制冷压缩机烧结阀板、连杆和活塞技术条件 2015-10-10 2016-03-01 工业和信息化部193 51424-2015 JB/T 12256-2015 爆炸性气体环境用烧结不锈钢金属隔爆元件技术条件 2015-10-10 2016-03-01 工业和信息化部194 51425-2015 JB/T 10278-2015 气流干燥机 JB/T 10278-2001 2015-10-10 2016-03-01 工业和信息化部195 51426-2015 JB/T 12258-2015 旋流式制粒包衣干燥机 2015-10-10 2016-03-01 工业和信息化部196 51427-2015 JB/T 12259-2015 夹套圆筒刮板干燥机 2015-10-10 2016-03-01 工业和信息化部197 51428-2015 JB/T 9249-2015 涡街流量计 JB/T 9249-1999 2015-10-10 2016-03-01 工业和信息化部198 51429-2015 JB/T 8803-2015 双金属温度计 JB/T 8803-1998 2015-10-10 2016-03-01 工业和信息化部199 51430-2015 JB/T 7368-2015 工业过程控制系统用阀门定位器 JB/T 7368-1994 2015-10-10 2016-03-01 工业和信息化部200 51431-2015 JB/T 8623-2015 工业铜热电阻技术条件及分度表 JB/T 8623-1997 2015-10-10 2016-03-01 工业和信息化部201 51432-2015 JB/T 12263-2015 射流水流量传感器 2015-10-10 2016-03-01 工业和信息化部202 51433-2015 JB/T 2739-2015 机床电气图用图形符号 JB/T 2739-2008 2015-10-10 2016-03-01 工业和信息化部203 51434-2015 JB/T 2740-2015 机床电气设备及系统电路图、图解和表的绘制 JB/T 2740-2008 2015-10-10 2016-03-01 工业和信息化部204 51435-2015 JB/T 12313-2015 机床电气控制系统数控车床辅助功能M代码和宏变量 2015-10-10 2016-03-01 工业和信息化部205 51436-2015 JB/T 12314-2015 机床电气设备及系统控制面板形象化操作符号 2015-10-10 2016-03-01 工业和信息化部206 51437-2015 JB/T 12384-2015 机床电气设备及系统电气控制柜技术条件 2015-10-10 2016-03-01 工业和信息化部207 51438-2015 JB/T 79-2015 整体钢制管法兰 JB/T 79.1-1994， JB/T 79.4-1994 JB/T 79.3-1994， JB/T 79.2-1994，2015-10-10 2016-03-01 工业和信息化部208 51439-2015 JB/T 74-2015 钢制管路法兰技术条件 JB/T 74-1994 2015-10-10 2016-03-01 工业和信息化部209 51440-2015 JB/T 75-2015 钢制管路法兰类型与参数 JB/T 75-1994 2015-10-10 2016-03-01 工业和信息化部210 51441-2015 JB/T 81-2015 板式平焊钢制管法兰 JB/T 81-1994 2015-10-10 2016-03-01 工业和信息化部211 51442-2015 JB/T 82-2015 对焊钢制管法兰 JB/T 82.1-1994， JB/T 82.4-1994 JB/T 82.3-1994， JB/T 82.2-1994，2015-10-10 2016-03-01 工业和信息化部212 51443-2015 JB/T 83-2015 平焊环板式松套钢制管法兰 JB/T 83-1994 2015-10-10 2016-03-01 工业和信息化部213 51444-2015 JB/T 84-2015 对焊环板式松套钢制管法兰 JB/T 84-1994 2015-10-10 2016-03-01 工业和信息化部214 51445-2015 JB/T 85-2015 翻边板式松套钢制管法兰 JB/T 85-1994 2015-10-10 2016-03-01 工业和信息化部215 51446-2015 JB/T 86-2015 钢制管法兰盖 JB/T 86.1-1994， JB/T 86.2-1994 2015-10-10 2016-03-01 工业和信息化部216 51447-2015 JB/T 87-2015 管路法兰用非金属平垫片 JB/T 87-1994 2015-10-10 2016-03-01 工业和信息化部217 51448-2015 JB/T 89-2015 管路法兰用金属环垫 JB/T 89-1994 2015-10-10 2016-03-01 工业和信息化部218 51449-2015 JB/T 90-2015 管路法兰用缠绕式垫片 JB/T 90-1994 2015-10-10 2016-03-01 工业和信息化部219 51450-2015 JB/T 2781-2015 滚动轴承微型球轴承技术条件 JB/T 2781-2005 2015-10-10 2016-03-01 工业和信息化部220 51451-2015 JB/T 3632-2015 滚动轴承轧机压下机构用满装圆锥滚子推力轴承 JB/T 3632-2005 2015-10-10 2016-03-01 工业和信息化部221 51452-2015 JB/T 6639-2015 滚动轴承骨架式橡胶密封圈技术条件 JB/T 6639-2004 2015-10-10 2016-03-01 工业和信息化部222 51453-2015 JB/T 12264-2015 滚动轴承和关节轴承电子媒体查询结构用特征词汇标识的特征和性能指标2015-10-10 2016-03-01 工业和信息化部223 51454-2015 JB/T 10433-2015 三相电压互感器 JB/T 10433-2004 2015-10-10 2016-03-01 工业和信息化部281 51512-2015 JB/T 12344-2015 铅酸蓄电池中砷元素测定方法2015-10-10 2016-03-01 工业和信息化部287 GB/T 32288-2015 电力变压器用电工钢铁心2016-11-01270 GB/T 32271-2015 电梯能量回馈装置2016-07-01199 GB/T 32204-2015 工业过程校准器2016-07-01179 GB/T 32184-2015 高电导率铝合金挤压扁棒及板2016-07-01130 GB/T 22270.3-2015 工业自动化系统与集成测试应用的服务接口第3部分：虚拟设备服务接口 2016-07-01 131 GB/T 22270.4-2015 工业自动化系统与集成测试应用的服务接口第4部分：设备能力专规模板 2016-07-01 120 GB/T 20485.41-2015 振动与冲击传感器校准方法第41部分：激光测振仪校准2016-07-01123 GB/T 20818.1-2015 工业过程测量和控制过程设备目录中的数据结构和元素第1部分：带模拟量和数字量输出的测量设备GB/T 20818.1-2007 2016-07-0179 GB/T 17213.1-2015 工业过程控制阀第1部分：控制阀术语和总则 GB/T 17213.1-1998 2016-07-0180 GB/T 17213.4-2015 工业过程控制阀第4部分：检验和例行试验 GB/T 17213.4-2005 2016-07-01。

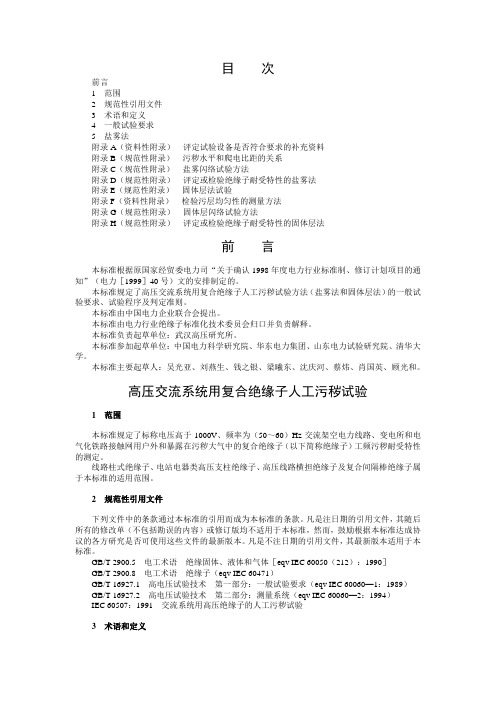

目次前言1范围2规范性引用文件3术语和定义4一般试验要求5盐雾法附录A（资料性附录）评定试验设备是否符合要求的补充资料附录B（规范性附录）污秽水平和爬电比距的关系附录C（规范性附录）盐雾闪络试验方法附录D（规范性附录）评定或检验绝缘子耐受特性的盐雾法附录E（规范性附录）固体层法试验附录F（资料性附录）检验污层均匀性的测量方法附录G（规范性附录）固体层闪络试验方法附录H（规范性附录）评定或检验绝缘子耐受特性的固体层法前言本标准根据原国家经贸委电力司“关于确认1998年度电力行业标准制、修订计划项目的通知”（电力［1999］40号）文的安排制定的。
本标准规定了高压交流系统用复合绝缘子人工污秽试验方法（盐雾法和固体层法）的一般试验要求、试验程序及判定准则。
本标准由中国电力企业联合会提出。
本标准由电力行业绝缘子标准化技术委员会归口并负责解释。
本标准负责起草单位：武汉高压研究所。
本标准参加起草单位：中国电力科学研究院、华东电力集团、山东电力试验研究院、清华大学。
本标准主要起草人：吴光亚、刘燕生、钱之银、梁曦东、沈庆河、蔡炜、肖国英、顾光和。
高压交流系统用复合绝缘子人工污秽试验1范围本标准规定了标称电压高于1000V、频率为（50～60）Hz交流架空电力线路、变电所和电气化铁路接触网用户外和暴露在污秽大气中的复合绝缘子（以下简称绝缘子）工频污秽耐受特性的测定。
线路柱式绝缘子、电站电器类高压支柱绝缘子、高压线路横担绝缘子及复合间隔棒绝缘子属于本标准的适用范围。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2900.5电工术语绝缘固体、液体和气体［eqv IEC 60050（212）：1990］GB/T 2900.8电工术语绝缘子（eqv IEC 60471）GB/T 16927.1高电压试验技术第一部分：一般试验要求（eqv IEC 60060—1：1989）GB/T 16927.2高电压试验技术第二部分：测量系统（eqv IEC 60060—2：1994）IEC 60507：1991交流系统用高压绝缘子的人工污秽试验3术语和定义除了符合本标准规定的术语外，还应符合GB/T 2900.5和GB/T 2900.8的规定。
10～1000kV交流盘形悬式瓷/玻璃复合绝缘子通用技术规范本规范对应的专用技术规范目录10～1000kV交流盘形悬式瓷/玻璃复合绝缘子采购标准技术规范使用说明1. 物资采购标准是国家电网公司招标、采购的规范性文件，分为通用部分和专用部分。
通用部分用于收录对于产品生产、质量、技术服务、试验检验、监造，以及设计接口的一般规定和技术要求。
专用部分用于收录标准技术参数、组件材料配置要求、使用环境条件、产品预设方案及相关说明。
2. 项目单位在使用过程中，应根据工程需求，选择所需专用技术规范，并在招标文件中直接引用，原则上不能更改本标准中固化的技术参数。
确需修改的技术参数，须在招标文件中以差异表形式予以表现，并根据国家电网公司规定，加盖各单位或物资部公章，提交招标评审委员会确定。
3. 本标准通过招标文件的引用，成为招标文件的组成部分。
在招标文件中无特殊规定的技术要求和参数，以本标准中规定为准。
凡招标文件中载明的技术要求和参数，以招标文件为准。
目次10～1000kV交流盘形悬式瓷/玻璃复合绝缘子采购标准技术规范使用说明 (79)1总则 (81)1.1一般规定 (81)1.2投标人应提供的资质文件 (81)1.3工作范围和进度要求 (82)1.4技术资料、图样和试验报告 (82)1.5标准和规范 (83)1.6必须提交的技术数据和信息 (83)2技术参数和性能要求 (84)2.1绝缘子的技术参数 (84)2.2设计和性能要求 (84)3试验 (86)3.1逐个试验 (86)3.2抽样试验 (86)3.3定型试验 (88)4检验及监造 (90)4.1工厂检验 (90)4.2第三方抽样验收检验（必要时） (90)4.3监造（买方决定） (90)4.4现场检验（含到达合同交货地和施工现场的检验） (91)5包装与运输 (91)5.1概述 (91)5.2标志 (91)5.3装运及交货 (91)6技术服务 (91)6.1概述 (91)6.2任务和责任 (92)附录A 工艺控制一览表 (93)附录B 主要生产设备清单 (93)附录C 主要试验设备清单 (94)附录D 主要原材料产地清单 (94)附录E 本工程人力资源配置表 (95)附录F 定型（型式）试验报告及鉴定证书一览表 (96)附录G 包装箱表面标志 (96)1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

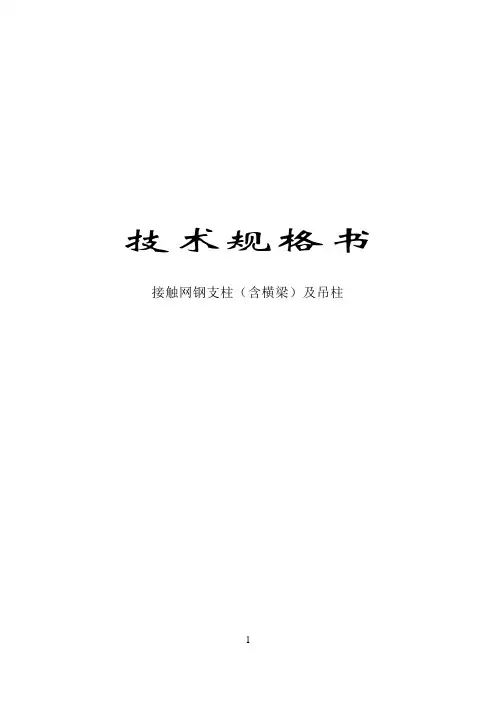

技术规格书接触网钢支柱（含横梁）及吊柱目录1、总则2、名词术语3、采用技术标准4、技术要求5、技术条件6、规格和数量（含需要提供的备品备件）7、检验和验收8、质量保证9、出厂试验检验10、运输1、总则1.1适用范围本规格书是对遂渝增建二线单相工频25kV交流电气化铁道接触网钢支柱（含横梁）及吊柱的制造、安装、试验、开通、验收的有关规定，并作为投标人编制投标书的依据。
1.2招标范围全线接触网钢支柱（含横梁）及吊柱。
2、名词术语下列术语和定义适用于本技术规格书。
2.1 破坏荷重破坏荷重按规定的试验方法，零件承受机械荷重时产生破坏的荷重值。
注：破坏是指零件发生断裂或者出现裂纹或试验荷重不能继续上升时等。
2.2 最大工作荷重零件允许承受的最大设计荷重值。
2.3 滑动荷重试验荷重因零件与线索、零件与零件之间产生相对位移（相对位移不超过1.5mm,螺纹锥套式线夹及楔形线夹类零件除外）而不能继续上升时的荷重值。
2.4 疲劳破坏荷重零件按规定的安装条件和试验方法，经过疲劳试验后，再对零件进行机械性能试验的过程中零件产生破坏时的荷重值。
2.5 最大力矩对零件的紧固螺栓或螺母施加扭矩，检查零件挠度、变形、破坏和线索夹紧状况等试验过程中，零件所能承受的最大扭矩值。
2.6 接触电阻零件与线索连接（或夹紧）时，规定测点之间的电阻值。
2.7 允许温升零件某一点的允许温度与基准温度（35℃）之差。
2.8 载流量零件在不超过允许温升条件下，长期通过的最大电流值。
2.9 螺栓紧固力矩用扭力扳手紧固时，施加于螺栓或螺母的紧固力矩值。
2.10 破坏荷重试验在规定的试验条件下，使用拉伸（压缩）试验设备，模拟零部件实际受力状态，测量零部件最大破坏荷重值的试验。
2.11 工作荷重试验在规定的试验条件下，使用拉伸（压缩）试验设备，模拟零部件实际受力状态，检查零部件在规定的荷重下，是否产生塑性变形、破损等的试验。
2.12 紧固力矩试验在规定的试验条件下，使用扭矩测量仪器对零部件上的螺栓缓慢施加紧固力矩，检查螺栓及零部件是否产生塑性变形、歪斜、破损、咬死等的试验。
编号：

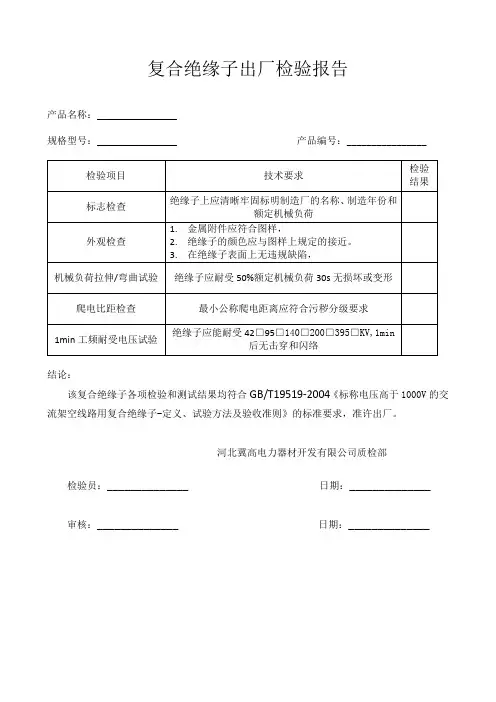

××kV××线路复合绝缘子抽样试验作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
××供电公司×××
1适用范围
本作业指导书适用于电压高于1000V、频率为50Hz输电线路运行复合绝缘子的抽样性能检验。
2引用文件
DL/T864-2004 《标称电压压高于1000V交流架空线路用复合绝缘子使用导则》
DL/T859-2004 《高压交流系统用复合绝缘子人工污秽试验》
GB/T19519-2004 《标称电压高于1000V的架空线路用复合绝缘子-定义、试验方法及验收准则》IEC61109 《标称电压高于1000V的架空输电线路用复合绝缘子-定义、试验方法及验收准则》JB/T8737-1998 《高压线路用复合绝缘子使用导则》
JB5892-1991 《高压线路用有机复合绝缘子技术条件》
GB4585.2-91 《交流系统用高压绝缘子人工污秽试验方法固体层法》
GB775.2-87 《绝缘子试验方法第二部分电气试验方法》
GB311.1-1997 《输变电设备的绝缘配合》
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估。
目次前言1范围2规范性引用文件3术语和定义4一般试验要求5盐雾法附录A（资料性附录）评定试验设备是否符合要求的补充资料附录B（规范性附录）污秽水平和爬电比距的关系附录C（规范性附录）盐雾闪络试验方法附录D（规范性附录）评定或检验绝缘子耐受特性的盐雾法附录E（规范性附录）固体层法试验附录F（资料性附录）检验污层均匀性的测量方法附录G（规范性附录）固体层闪络试验方法附录H（规范性附录）评定或检验绝缘子耐受特性的固体层法前言本标准根据原国家经贸委电力司“关于确认1998年度电力行业标准制、修订计划项目的通知”（电力［1999］40号）文的安排制定的。
本标准规定了高压交流系统用复合绝缘子人工污秽试验方法（盐雾法和固体层法）的一般试验要求、试验程序及判定准则。
本标准由中国电力企业联合会提出。
本标准由电力行业绝缘子标准化技术委员会归口并负责解释。
本标准负责起草单位：武汉高压研究所。
本标准参加起草单位：中国电力科学研究院、华东电力集团、山东电力试验研究院、清华大学。
本标准主要起草人：吴光亚、刘燕生、钱之银、梁曦东、沈庆河、蔡炜、肖国英、顾光和。
高压交流系统用复合绝缘子人工污秽试验1范围本标准规定了标称电压高于1000V、频率为（50～60）Hz交流架空电力线路、变电所和电气化铁路接触网用户外和暴露在污秽大气中的复合绝缘子（以下简称绝缘子）工频污秽耐受特性的测定。
线路柱式绝缘子、电站电器类高压支柱绝缘子、高压线路横担绝缘子及复合间隔棒绝缘子属于本标准的适用范围。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2900.5电工术语绝缘固体、液体和气体［eqv IEC 60050（212）：1990］GB/T 2900.8电工术语绝缘子（eqv IEC 60471）GB/T 16927.1高电压试验技术第一部分：一般试验要求（eqv IEC 60060—1：1989）GB/T 16927.2高电压试验技术第二部分：测量系统（eqv IEC 60060—2：1994）IEC 60507：1991交流系统用高压绝缘子的人工污秽试验3术语和定义除了符合本标准规定的术语外，还应符合GB/T 2900.5和GB/T 2900.8的规定。
3.1试验电压test voltage在整个试验期间连续地施加在绝缘子上电压的均方根值。
3.2试验设备的短路电流（l sc）short-circuit current of test device试品在试验电压下短路时由试验设备所供给电流的均方根值。
3.3盐度（S a）salinity盐在自来水中溶液的浓度，它由盐量除以溶液体积来表示，kg/m3。
3.4污秽层pollution layer由盐和惰性材料组成的在绝缘子的绝缘表面上的导电电解层。
3.5污层电导率（K）layer conductivity污层的电导与形状因数的乘积，它通常以μS表示。
3.6污秽度pollution grade表征施加在被试绝缘子上的人工污秽的量（盐度、污层电导率、附盐密度）的值。
3.7附盐密度（SDD）salt deposit density沉积在绝缘子的绝缘表面上的盐量除以该表面的面积，它通常以mg/cm2表示。
3.8基准盐度reference salinity表征某一试验所使用的盐度值。
3.9基准污层电导率reference laver conductivity表征某一试验所使用的污层电导率的数值，它定义为仅仅在进行电导测量时带电的一绝缘子的潮湿污层的电导率的最大值。
3.10基准附盐密度reference salt deposit density表征某一试验所使用的附盐密度的数值，它定义为从进行任一试验前染污了的绝缘子中选取的几个绝缘子或在所选取的几个绝缘子的几个部分上测得的附盐密度的平均值。
3.11规定的耐受污秽度specified withstand pollution grade绝缘子在5.5或E.7.3规定的条件下，四次试验中至少有三次试验能耐受住规定试验电压的绝缘子的基准污秽度。
3.12最大耐受污秽度maximum withstand pollution grade绝缘子在5.5或E.7.3规定的条件下，在规定的试验电压下四次试验中至少有三次试验能耐受住的最高污秽度。
3.13规定耐受电压specified withstand voltage施加到绝缘子上的试验电压，绝缘子在此试验电压和5.5或E.7.3规定的条件下，四次试验中至少有三次试验能耐受住规定的污秽度。
3.14最大耐受电压maximum withstand voltage绝缘子在5.5或E.7.3规定的条件下，四次试验中至少有三次试验能耐受住规定的污秽度的最高试验电压。
4一般试验要求4.1试验方法第5章和附录E中所规定的盐雾法和固体层法推荐为标准试验法。
试验时电压在至少为几分钟的一段时间内保持不变。
电压持续升高至闪络的方法不作为标准化的方法，仅供特殊目的使用。
4.2试品的清洗如果需要，绝缘子的金属附件应在第一次试验之前涂上抗盐水涂料，以保证试验期间没有腐蚀物落到绝缘子表面。
绝缘子在第一次试验之前，应仔细用自来水清洗，除去所有污物的痕迹。
然后用自来水彻底冲洗。
以后每次染污前，仅需用自来水彻底清洗，以除去污秽物的所有痕迹。
每次清洗后，手不应触及绝缘子的绝缘表面。
4.3试品布置绝缘子一般应垂直安装于雾室中，并完整地装上运行时所具有的全部金属附件（如均压环、线夹等）。
模拟实际运行条件的安装方式（如水平、倾斜等），可经供需双方协商确定。
对特殊不应在垂直安装方式试验的绝缘子（如穿墙套管和电力断路器的纵向绝缘），仅考虑运行位置。
除绝缘子的支持物以及喷嘴柱外，绝缘子与任何接地物体之间的最小间距应为每100kV试验电压不小于0.5m，但至少为1.5m。
支持结构以及带电金属附件的布置，应在绝缘子的最小间距内模拟运行中的情况。
喷嘴的布置及其结构应符合5.2的要求。
电容效应对试验结果的影响可作如下考虑：a）至少在450kV及以下试验电压，可认为金属附件不会明显影响试验结果；b）特别是采用固体层法试验时，内部的大电容对表面电气性能会产生影响。
4.4对试验设备的要求4.4.1试验电压试验电压的频率应在（48～62）Hz之间。
通常要求试验电压应与绝缘子在正常运行条件下能耐受住的最高相电压相一致，该值为。
其中U m是设备的最大线电压。
当试验相对相配置或中性点绝缘的系统用绝缘子时，试验电压可高于此值。
4.4.2最小短路电流试验设备的最小短路电流要求如下：a）最小短路电流峰值I scmin与试验中绝缘子的表面电应力（用爬电比距L s表示）有关，应满足如图1所示的关系曲线；b）除了a）外，试验设备还应满足电阻与电抗之比（R/X）不小于0.1和电容电流与短路电流比（I c/I sc）在0.001～0.1范围内的要求（评定是否符合该要求的判定准则见附录A）；c）若I sc大于6A，但不满足图1中的要求值，本标准中所规定的耐受特性试验还可进行，仅需电源满足d）的规定；d）在每次耐受特性的试验中，应记录测量最高泄漏电流脉冲的幅值I hmax，并在能耐受住的三次试验结果中确定最大值I hmax，该值应满足下列条件：I sc/I hmax≥11（1）式中I sc取方均根值，I hmax是峰值。
图1对试验设备要求的最小短路电流峰值I scmin与被试绝缘子爬电比距L s的关系4.5污秽水平和爬电比距的关系污秽水平和爬电比距的关系见附录B。
5盐雾法5.1盐溶液盐溶液由商业用纯的氯化钠（NaCl）和自来水按所要求的盐度配制。
盐度应从2.5，3.5，5，7，10，14，20，28，40，56，80，112，180kg/m3和224kg/m3等级中选取，允许最大误差为规定值的±5％。
规定盐度的盐溶液在20℃时的体积电导率和密度值间的对应关系如表1所示。
当盐溶液温度不是20℃时，电导率可按下式校正：（2）式中：θ——溶液温度，℃；σθ ——温度为θ℃时的体积电导率，S/m；σ20——温度为20℃时的体积电导率，S/m；b——系数，系数b如表2所示。
当盐溶液温度不是20℃时，密度可按下式校正：（3）式中：θ——溶液温度，℃；Δθ——温度θ℃时的密度，kg/cm3；Δ20——温度20℃时的密度，kg/cm3；S a——盐度，kg/cm3。
该校正公式仅对盐度大于20kg/m3时有效。
5.2喷雾系统5.2.1喷雾器结构雾在实验室中由规定数量的喷雾器产生，典型的喷雾器结构如图2所示。
此喷雾器借垂直吹向溶液喷嘴的压缩空气使溶液雾化。
喷嘴由耐蚀管制成，空气喷嘴内径为1.2mm±0.02mm，而溶液喷嘴内径为2.0mm±0.02mm。
二种喷嘴的外径均为3.0mm±0.05mm，并且喷嘴的末端应切成直角并抛光。
溶液喷嘴的末端应装在空气喷嘴轴线上，偏差在±0.05mm内。
压缩空气喷嘴的末端和溶液喷嘴中心线间的距离应为3.0mm±0.05mm。
二个喷嘴的轴线应位于同一平面内，偏差在±0.05mm 内。
5.2.2喷雾器的排列喷雾器应排成二纵列，平行于绝缘子并排在其两侧，绝缘子的轴线在二纵列所构成的同一平面内，即对垂直的绝缘子试验时应排成垂直的二纵列，而对水平的绝缘子试验时排成水平的两纵列。
在倾斜的绝缘子情况下，如图3所示，包含绝缘子和两纵列的平面与水平面的交线应垂直绝缘子的轴线；在此情况下，溶液喷嘴的轴线应是垂直的。
溶液的喷嘴和绝缘子轴线间的距离应为3.0m±0.05m。
a—倾斜角图2喷雾器典型结构图3倾斜绝缘子的试验装置两个喷雾器间应相隔0.6m的间隔，每一喷雾器应与该纵列轴线的方向相垂直并朝向另一纵列的相应喷雾器，与喷雾器平面夹角在1°以内，对垂直的喷雾器是否符合此要求可这样核对：将溶液喷嘴降低，通水经空气喷雾器喷出。
调节方向与对面喷来的方向一致。
二纵列应超出绝缘子每端至少0.6m。
对于长度为H（m）的绝缘子，每一纵列喷雾器的最少数量N应为：（4）5.2.3压力和溶液流量供给喷雾器相对压力为700kPa±35kPa的过滤过的无油空气。
试验期间每一喷雾器的溶液流量应为0.5dm3/min+0.05dm3/min，并且全部喷雾器的总流量允差应为标称值的±5％。
5.3试验开始前的条件当试品按4.2清洗后完全潮湿时试验即应进行。
试验开始时试品应与雾室的温度处于热平衡状态。
