电缆直径与面积
电线电缆截面积计算公式如下:
首先我们要知道电线电缆导体的半径
电线电缆平方数(即平方毫米)=圆周率(3.14)×电线电缆导体半径(毫米)的平方
如果知道电线电缆的平方,计算线直径也是这样来算,如下:
4方电线的线直径是:4÷ 3.14 = 1.27,再开方得出1.13毫米,因此4方线的线直径是:4×1.13毫米=4.52毫米。
知道电线的直径,计算电线的平方也用求圆形面积的公式来计算:电线的平方=圆周率(3.14)×线直径的平方/4
电线电缆大小也用平方标称,多股线就是每根导线截面积之和。
电线电缆截面积的计算公式:
0.7854 ×电线半径(毫米)的平方×股数
如32股(每股电线半径0.15毫米)0.6平方的线:0.7854 ×(0.15 × 0.15)×32 = 0.6平方。
YJV电力电缆规格型号图表型号名称适用范围
YJV
铜芯聚乙烯绝缘聚乙烯
护套电力电缆
敷设在室内、隧道及管道中,电缆不能承受压力及机械外力作用。
VLV铝芯
YJV22
铜芯聚乙烯绝缘钢带铠
装聚乙烯护套电力电缆
敷设在室内、隧道及直埋土壤中,电缆能承受压力和其它外力作用。
VLV22
VV32
聚氯乙烯绝缘细钢丝铠
装聚氯乙烯护套电力电缆
敷设在室内、矿井中,电缆能承受相当的拉力。
VLV32
VV42
聚氯乙烯绝缘粗钢丝铠
装聚氯乙烯护套电力电缆
敷设在室内、矿井中,电缆能承受相当的轴向拉力。
VLV42
ZR-VV
聚氯乙烯绝缘聚氯乙烯
护套阻燃电力电缆
敷设在室内、隧道及管道中,电缆不能承受压力及机械外力作用。
ZR-VLV
ZR-VV22
聚氯乙烯绝缘钢带铠装
聚氯乙烯护套阻燃电力电缆
敷设在室内、隧道及直埋土壤中,电缆能承受压力和其它外力作用。
ZR-VLV22
ZR-VV32
聚氯乙烯绝缘细钢丝铠
装聚氯乙烯护套阻燃电力电缆
敷设在室内、矿井中,电缆能承受相当的拉力。
ZR-VLV32
ZR-VV42
聚氯乙烯绝缘粗钢丝铠
装聚氯乙烯护套阻燃电力电缆
敷设在室内、矿井中,电缆能承受相当的轴向拉力。
ZR-VLV42
电缆的规格比如:3X50+1X25就是表示:3芯50平方(mm2)+1X25 就是加1芯25平方的零线(地线)
Welcome To Download !!!
欢迎您的下载,资料仅供参考!。
YJV电缆的技术参数及载流量
1.额定电压:YJV电缆的额定电压通常为0.6/1kV,可以适用于低压、中压和高压电力系统中。
2. 芯数和截面积:YJV电缆的芯数可以根据实际需求进行设计和定制,常见的有单芯、双芯、三芯、四芯和五芯等,最多可达到61芯。
截
面积通常从1.5mm²到630mm²不等,具体选择取决于电缆的使用环境和所
需负载。
3.绝缘材料:YJV电缆的芯线采用的是纯铜导体,其优点是导电性好、可靠性高,适用于传输大电流。
绝缘材料采用聚乙烯(PE),具有较好的
绝缘性能和抗电磁干扰能力。
4.护套材料:YJV电缆的护套材料采用的是聚氯乙烯(PVC),具有
良好的耐候性、耐腐蚀性和电气绝缘性,能够有效保护电缆的内部结构。
5.阻燃性能:YJV电缆的护套材料通常具有良好的阻燃性能,能够满
足电力系统的防火要求,在火灾发生时起到很好的保护作用。
6. 载流量:YJV电缆的载流量是指电缆在一定工作条件下能够传输
的最大电流。
载流量的大小受到多个因素的影响,包括电缆的截面积、环
境温度、导体材料和绝缘材料的性能等。
根据国家标准,YJV电缆的标称
载流量为200A/mm²,具体载流量需要通过计算或参考电力电缆手册中的
相关数据来确定。
总之,YJV电缆作为一种常用的电力电缆,具有较好的绝缘性能、耐
高温性能和耐候性能。
其技术参数和载流量可以根据实际需要进行选择和
调整,以满足不同工程项目的要求。
在使用过程中,需要注意正确的安装
和保养,确保电缆的可靠性和安全性。
常用电缆截面积和载流量对照表随着工业化的发展,电力电缆成为主要的电缆传输载体,联络供电点(变电所或配电箱)与用电设备之间的桥梁,选择合适的电缆是保证负载可靠运行的重要环节。
下面就来介绍下电缆规格型号,以及电缆截面积与载流量对照表。
一、电缆规格型号分类一览表电缆规格型号分类一览表二、电缆截面积和载流量对照表电缆截面积和载流量对照表(一)三、铜缆、VV 电缆、YJV电缆截面积和载流量对照表铜缆、VV电缆、YJV 电缆截面积和载流量对照表(二)四、注意事项:若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生。
若选择电线电缆的截面积过大,则会造成浪费,使投资增加,因此正确选择电缆载面积显得尤为重要。

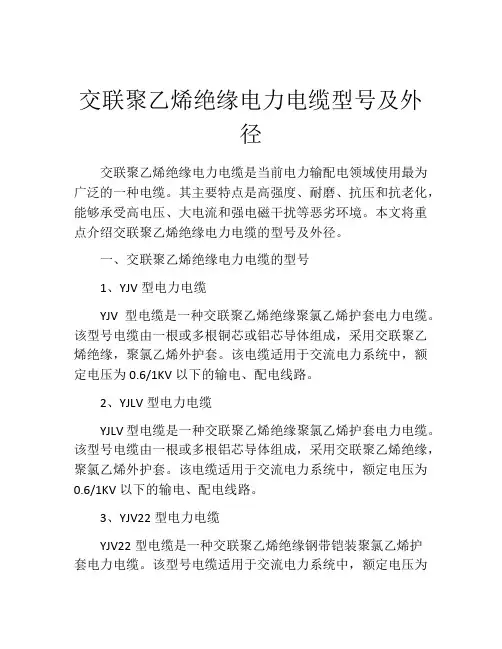

交联聚乙烯绝缘电力电缆型号及外径交联聚乙烯绝缘电力电缆是当前电力输配电领域使用最为广泛的一种电缆。
其主要特点是高强度、耐磨、抗压和抗老化,能够承受高电压、大电流和强电磁干扰等恶劣环境。
本文将重点介绍交联聚乙烯绝缘电力电缆的型号及外径。
一、交联聚乙烯绝缘电力电缆的型号1、YJV型电力电缆YJV型电缆是一种交联聚乙烯绝缘聚氯乙烯护套电力电缆。
该型号电缆由一根或多根铜芯或铝芯导体组成,采用交联聚乙烯绝缘,聚氯乙烯外护套。
该电缆适用于交流电力系统中,额定电压为0.6/1KV以下的输电、配电线路。
2、YJLV型电力电缆YJLV型电缆是一种交联聚乙烯绝缘聚氯乙烯护套电力电缆。
该型号电缆由一根或多根铝芯导体组成,采用交联聚乙烯绝缘,聚氯乙烯外护套。
该电缆适用于交流电力系统中,额定电压为0.6/1KV以下的输电、配电线路。
3、YJV22型电力电缆YJV22型电缆是一种交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。
该型号电缆适用于交流电力系统中,额定电压为0.6/1KV以下的输电、配电线路,尤其适用于架空、地埋、水下等环境条件恶劣的地方。
4、YJV32型电力电缆YJV32型电缆是一种交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆。
该型号电缆适用于交流电力系统中,额定电压为0.6/1KV以下的输电、配电线路,尤其适用于需要经常移动和弯曲的场合。

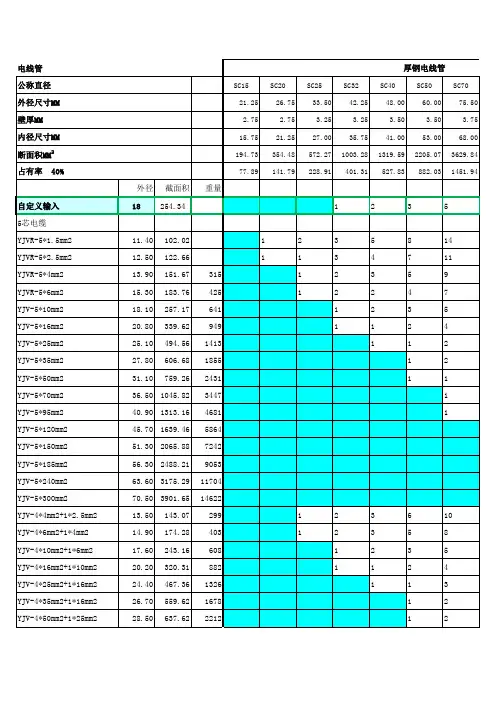

二、交联聚乙烯绝缘电力电缆的外径交联聚乙烯绝缘电力电缆的外径根据不同型号和额定电压而有所不同。
下面列举几种常见型号的电缆外径范围:1、YJV型电力电缆外径范围为1.5mm²-400mm²左右,随着电缆截面积的增大,外径也随之增大。
在相同截面积下,不同厂家的外径也会有一定的差异。
2、YJLV型电力电缆外径范围也在1.5mm²-400mm²左右,和YJV型类似。
3、YJV22型电力电缆的外径范围相对较大,根据不同截面积,外径范围一般在20mm-125mm之间。
