控制器型式试验标准
- 格式:docx
- 大小:37.18 KB
- 文档页数:8

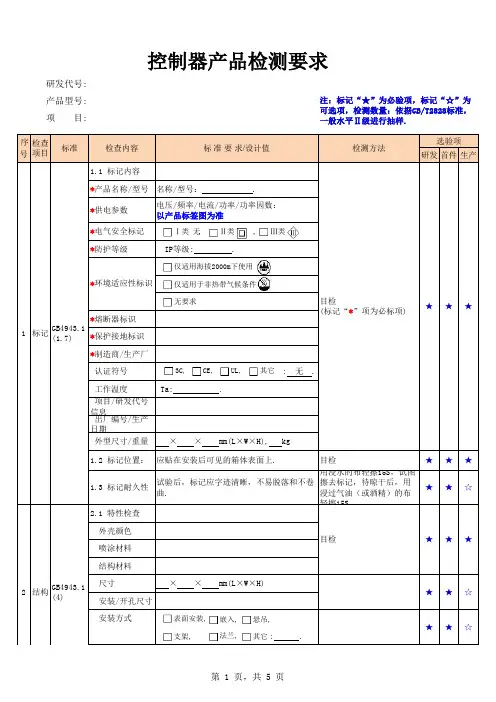

研发首件生产1.1 标记内容*产品名称/型号名称/型号: .*供电参数电压/频率/电流/功率/功率因数:以产品标签图为准*电气安全标记 , ,*防护等级IP等级: .*熔断器标识*保护接地标识*制造商/生产厂 认证符号 : 无 .工作温度Ta: .项目/研发代号信息出厂编号/生产日期外型尺寸/重量 × × mm(L×W×H), kg 1.2 标记位置:应贴在安装后可见的箱体表面上.目检★★★1.3 标记耐久性试验后,标记应字迹清晰,不易脱落和不卷曲.用浸水的布轻擦15S,试图擦去标记,待晾干后,用浸过气油(或酒精)的布轻擦15S。
★★☆2.1 特性检查 外壳颜色喷涂材料 结构材料尺寸× × mm(L×W×H) 安装/开孔尺寸安装方式: .研发代号:产品型号:项 目:2结构GB4943.1(4)选验项检查项目标记注:标记“★”为必验项,标记“☆”为可选项,检测数量:依据GB/T2828标准,一般水平Ⅱ级进行抽样.*环境适应性标识★★★★目检★★☆☆★ 序号标准检查内容检测方法1★标 准 要 求/设计值目检(标记“*”项为必标项)GB4943.1(1.7)★★Ⅱ类Ⅲ类Ⅰ类 无3C,CE,UL,其它表面安装,嵌入,法兰,支架,其它悬吊,仅适用海拔2000m下使用仅适用于非热带气候条件无要求研发首件生产研发代号:产品型号:项 目:选验项检查项目注:标记“★”为必验项,标记“☆”为可选项,检测数量:依据GB/T2828标准,一般水平Ⅱ级进行抽样.序号标准检查内容检测方法标 准 要 求/设计值(4)法兰,支架,其它研发首件生产研发代号:产品型号:项 目:选验项检查项目注:标记“★”为必验项,标记“☆”为可选项,检测数量:依据GB/T2828标准,一般水平Ⅱ级进行抽样.序号标准检查内容检测方法标 准 要 求/设计值研发首件生产研发代号:产品型号:项 目:选验项检查项目注:标记“★”为必验项,标记“☆”为可选项,检测数量:依据GB/T2828标准,一般水平Ⅱ级进行抽样.序号标准检查内容检测方法标 准 要 求/设计值研发首件生产研发代号:产品型号:项 目:选验项检查项目注:标记“★”为必验项,标记“☆”为可选项,检测数量:依据GB/T2828标准,一般水平Ⅱ级进行抽样.序号标准检查内容检测方法标 准 要 求/设计值。
电机控制器测试标准电机控制器是电动机驱动系统中的核心部件,其性能稳定与否直接关系到整个系统的工作效率和安全性。
因此,制定一套科学合理的电机控制器测试标准对于保障电机控制器的质量和性能具有重要意义。
本文将介绍电机控制器测试标准的制定原则、测试项目和测试方法。
首先,制定电机控制器测试标准应遵循以下原则,科学性、全面性、实用性和标准性。
科学性是指测试标准应当基于电机控制器的工作原理和技术特点,合理确定测试项目和测试方法,保证测试结果的准确性和可靠性。
全面性是指测试标准应当覆盖电机控制器的各项性能指标,包括静态特性、动态特性、温度特性、耐受性等,确保对电机控制器的全面测试。
实用性是指测试标准应当具有一定的操作性和适用性,能够为电机控制器的生产和应用提供可靠的评价依据。
标准性是指测试标准应当符合国家标准和行业标准,保证测试结果的权威性和可比性。
其次,电机控制器测试标准应包括以下测试项目,静态特性测试、动态特性测试、温度特性测试、耐受性测试。
静态特性测试包括电机控制器的静态工作点测试、静态响应测试等,用于评估电机控制器在静态工况下的性能表现。
动态特性测试包括电机控制器的动态响应测试、动态稳定性测试等,用于评估电机控制器在动态工况下的性能表现。
温度特性测试包括电机控制器在不同温度下的性能测试,用于评估电机控制器在不同温度环境下的工作稳定性。
耐受性测试包括电机控制器的过载测试、抗干扰测试等,用于评估电机控制器的耐受能力和可靠性。
最后,电机控制器测试标准的测试方法应当具体明确,包括测试设备、测试环境、测试步骤、测试数据处理等。
测试设备应当选择符合国家标准和行业标准的测试设备,保证测试的准确性和可靠性。
测试环境应当模拟电机控制器实际工作环境,包括温度、湿度、电磁干扰等因素,确保测试结果具有可比性和实用性。
测试步骤应当具体详细,包括测试前的准备工作、测试中的操作流程、测试后的数据处理等,保证测试过程的规范和可控性。
测试数据处理应当科学合理,包括数据采集、数据分析、测试报告等,保证测试结果的准确性和可靠性。
新能源电机控制器测试标准
新能源电机控制器测试要遵循以下标准:
1. ISO 6469-3: 该标准规定了电动道路车辆用电控制系统的安全规范,包括电机和电动机控制器的测试要求。
2. GB/T 18384.3: 该标准适用于电动汽车和混合动力电动汽车用电动驱动系统的测试,包括电机和电动机控制器的性能和可靠性测试。
3. GB/T 2900.47: 此标准规定了电动驱动系统中使用的电机和驱动器的通用技术条件和测试方法。
4. IEC 61800-9: 该标准适用于电机控制器和变频器的测试,包括性能、可靠性和耐久性的评估。
5. GB/T 18384.4: 此标准规定了电动汽车和混合动力汽车用电控制系统的耐久性和环境适应性测试。
这些标准涵盖了电机控制器的安全性、性能、可靠性、耐久性和环境适应性等方面的测试要求,可以确保新能源电机控制器的质量和安全性能。
光伏控制器检验方法浙江德胜新能源科技股份有限公司一、控制器技术要求(GB/T 19064-2003)1. 1 环境条件1.1.1 正常使用条件环境温度:一5一+400C;相对湿度:镇93%,无凝露;海拔高度:簇1 000 m; >1 000 m时应按 GB/T 3859. 2-1993规定降容1. 1.2 贮存运输条件温度:一2。
一+700C;振动:频率 10^55 Ha,振幅 0. 70 mm,扫频循环 5次。
1.2 外观结构要求1.2. 1 机壳表面镀层牢固,漆面匀称,无剥落、锈蚀及裂痕等现象。
1.2.2 机壳面板平整,所有标牌、标记、文字符合要求,功能显示清晰、正确。
1.2. 3 各种开关便于操作,灵活可靠.1.3 控制器调节点的设置1.3. 1 根据蓄电池的特性及地区环境情况在出厂前预调好。
1.3.2 不同荷电状态的蓄电池可以有不同的充电模式1.4 充满断开(HVD)和恢复功能控制器具有输人充满断开和恢复连接的功能。
对于接通/断开式控制器.设计标准值为 12V的蓄电池,其充满断开和恢复连接的电压参考值如下:1.4. 1 起动型铅酸蓄电池:充满断开 HVD; 15.。
一15.2 V,恢复:13.7V,1.4.2 固定型铅酸蓄电池:充满断开 HVD: 14.8-15. 0 V,恢复:13. 5 V1.4. 3 密封型铅酸蓄电池:充满断开 HVD: 14.1-14.5V,恢复:13. 2 V1.5 脉宽调制型控制器脉宽调制型控制器与开关型控制器的主要差别在充电回路没有特定的恢复点。
对于标准值为12 V的蓄电池,其充满电压的参考值如下:1.5. 1 起动型铅酸蓄电池:充满断开 HVD: 15.。
一15. 2 V1.5.2 固定型铅酸蓄电池:充满断开 H VD: 14.8--15.0 Vo1.5. 3 密封型铅酸蓄电池:充满断开 HVD: 14.1--14.5 Vo1.6 温度补偿对于工作环境温度变化大的情况,控制器应当具有温度补偿功能.其温度系数应是IRT节电池一3-7 mV/0C。

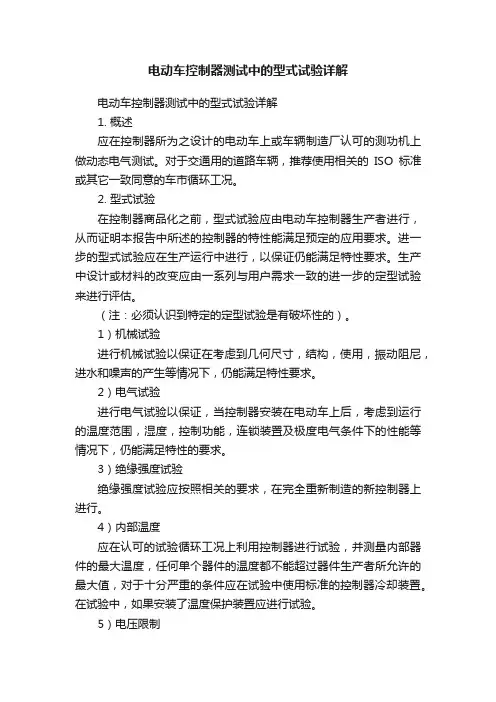

电动车控制器测试中的型式试验详解电动车控制器测试中的型式试验详解1. 概述应在控制器所为之设计的电动车上或车辆制造厂认可的测功机上做动态电气测试。
对于交通用的道路车辆,推荐使用相关的ISO标准或其它一致同意的车市循环工况。
2. 型式试验在控制器商品化之前,型式试验应由电动车控制器生产者进行,从而证明本报告中所述的控制器的特性能满足预定的应用要求。
进一步的型式试验应在生产运行中进行,以保证仍能满足特性要求。
生产中设计或材料的改变应由一系列与用户需求一致的进一步的定型试验来进行评估。
(注:必须认识到特定的定型试验是有破坏性的)。
1)机械试验进行机械试验以保证在考虑到几何尺寸,结构,使用,振动阻尼,进水和噪声的产生等情况下,仍能满足特性要求。
2)电气试验进行电气试验以保证,当控制器安装在电动车上后,考虑到运行的温度范围,湿度,控制功能,连锁装置及极度电气条件下的性能等情况下,仍能满足特性的要求。
3)绝缘强度试验绝缘强度试验应按照相关的要求,在完全重新制造的新控制器上进行。
4)内部温度应在认可的试验循环工况上利用控制器进行试验,并测量内部器件的最大温度,任何单个器件的温度都不能超过器件生产者所允许的最大值,对于十分严重的条件应在试验中使用标准的控制器冷却装置。
在试验中,如果安装了温度保护装置应进行试验。
5)电压限制控制器应进行测试以满足在如运行电压限制所述的电压范围内运行,并且,如果指定的电池端压超过范围,应进行检查确定没有损害。
6)电磁干扰应对电动汽车控制器进行检查以保证控制器运行中产生的电磁辐射不超过所规定的范围,并且也要试验保证外部产生的电磁干扰,不论是由于自身的运行还是由于其他加于牵引电池的运行的负载,都不会产生负面的影响。
主要技术性能参数表
电梯控制柜型式试验内容、要求与方法
一、概述
⒈本文件适用于曳引驱动式或强制驱动式普通乘客电梯、载货电梯、观光电梯、病床电梯和汽车电梯控制柜的型式试验。
⒉如果申请方有控制柜试验台,型式试验应在试验台上进行。
对一些特殊型式的控制柜,如果试验台上不能完成试验,可以到安装好的首台样机上进行试验。
二、型式试验所需的技术文件和资料
在正式试验之前,型式试验申请单位应向型式试验机构提供下列技术资料和参数:
⒈申请方提供的基本信息
试验委托方(证书和报告持有者)的名称和地址;
控制柜制造商的名称、地址;
控制柜产品的名称和型号;
样机的安装地址(在首台样机上进行试验时);
⒉控制柜的主要配置和参数
拖动调速方式;控制方式;
速度及位置信号反馈方式;通讯方式;
调速器(或变频器)的型号、规格;
调速器(或变频器)制造商的名称、地址;
控制器的型号、规格;
控制器制造商的名称、地址;
⒊控制柜的适用范围说明
适用的梯种;
适用电梯的最大额定速度和最大额定载荷;
特殊环境的适用情况。
⒋其它文件资料
电气原理图,电气接线图,电气元件代号说明;
控制功能表(含功能具体定义或说明);
含有电子元件的安全电路型式试验合格证书;
主要电气元件合格证、说明书;
接触器、继电接触器、继电器的型式证明文件;
针对后面表中第8部分安全电路故障防护的说明;
针对后面表中第5部分电气故障防护的说明。
三、试验样品
装配调试好的控制柜及其随机附件一套。
四、型式试验内容、要求与方法
控制柜型式试验内容、要求与方法具体内容见下表。
控制器产品检验标准随着科技的不断发展,控制器在工业生产和日常生活中的应用越来越广泛。
为了确保控制器的质量和性能达到标准要求,制定和执行严格的检验标准变得至关重要。
本文将介绍控制器产品的检验标准以及与其相关的内容。
1.外观检验控制器产品的外观检验主要是确保其外观无明显瑕疵,表面光洁度符合要求,并且标识和标志清晰可辨。
外观检验包括以下几个方面:1.1 外观缺陷检查检查控制器产品表面是否有划痕、凹槽、氧化、色差、斑点等明显缺陷。
1.2 外观尺寸检查测量控制器产品的长度、宽度、厚度等尺寸,与标准数值进行比对,确保尺寸符合要求。
1.3 表面光洁度检查使用光洁度仪器对控制器产品表面进行测试,确保表面光洁度符合标准要求。
1.4 标识和标志检查检查控制器产品的标识和标志是否清晰可辨,包括产品型号、生产日期、安全认证标识等。
2.性能检验控制器产品的性能检验是为了验证其技术指标是否符合标准要求。
性能检验主要包括以下几个方面:2.1 运行稳定性检查对控制器产品进行长时间运行测试,观察其在不同工作条件下的运行稳定性和可靠性。
2.2 控制精度检验通过设定控制参数,测试控制器的控制精度,确保其在不同控制条件下达到预期的控制效果。
2.3 响应速度检测测试控制器的响应速度,包括信号输入后的反应时间以及动作执行的时间,确保其能够及时响应并快速执行操作。
2.4 电气性能检查测量控制器产品的电气参数,如输入电压、工作电流、功耗等,确保其符合安全标准和能够正常工作。
3.耐久性检验耐久性检验是为了验证控制器产品在长期使用过程中的可靠性和耐久性。
耐久性检验包括以下几个方面:3.1 温度循环测试将控制器产品置于不同温度环境中进行循环测试,观察其在温度变化下的性能和可靠性。
3.2 湿度测试将控制器产品置于高湿度环境中,测试其在潮湿条件下的工作效果和耐用性。
3.3 振动和冲击测试对控制器产品进行振动和冲击测试,模拟在运输过程中可能遇到的外力,以及产品长期使用中可能遇到的振动情况。
控制器型式试验标准 This manuscript was revised by the office on December 10, 2020.微电脑控制器形式试验标准文件名称:形式试验标准版本:文件编号:XX-PZ-002编制日期:2016年1月1日编制人:会签人:审核人:批准人:一、本标准试验依据1、规范性引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改或修订版均不适用于本标准,须严格按修改后的新标准实行。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB/ 电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法GB/ 电工电子产品环境试验第2部分:试验方法试验Ed:自由跌落GB/ 电工电子产品环境试验第2部分:试验方法试验Fe和导则:振动(正弦)GB/ 电工电子产品基本环境试验规程试验Ka:盐雾试验方法GB/ 电工电子产品基本环境试验规程试验N:温度变化试验方法家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值家用和类似用途电器安全通用要求GB/电工电子产品应用环境条件第一部分:贮存GB/ 电工电子产品应用环境条件\运输家用和类似用途电自动控制器第一部分:通用要求GB/ 电磁兼容试验和测量技术\静电放电抗扰度试验GB/ 电磁兼容试验和测量技术\电快速瞬变脉冲群抗扰度试验GB/ 电磁兼容试验和测量技术\浪涌(冲击)抗扰度试验GB/ 电磁兼容试验和测量技术\电压暂降、短时中断和电压变化的抗扰度试验二、本标准的适用范围1、本试验方法适用于中山明庆电子有限公司生产的所有微电脑控制器产品。
2、试验时机:在产品新品开发阶段,转批量时或当产品有重大设计变更时由工程部/项目工程师提出要求,工程部主管批准后进行该试验;或当产品有重大质量等问题时,由品管部主管提出要求并进行该试验。
或按批量产品型式试验计划要求,对抽取批量产品进行型式试验。
型式试验标准一,我国型式检验标准规范的体系:我国的型式检验标准规范体系主要由国家标准(GB)和行业标准组成。
国家标准(GB)是在全国范围内实施的强制性标准,适用于各个行业和产品。
以下是详细介绍:1.1 国家标准(GB):国家标准是由国家标准化管理委员会(SAC)制定和发布的,适用于各个领域的技术标准。
在型式检验中,GB标准通常用于指导和规范产品的测试方法、安全要求等方面。
例如:1.1.1 GB 4943:电子电气产品安全要求标准,适用于型式检验的安全性评估。
1.1.2 GB 17625:电磁兼容性要求和试验方法标准,适用于型式检验的电磁兼容性评估。
1.2 行业标准:不同行业和领域会有特定的标准和规范,其中一些包含了型式检验的相关内容。
这些行业标准由相应的行业协会、组织或机构制定和发布。
例如:1.2.1 JT标准:我国通信行业的技术标准,由我国通信行业协会制定。
其中的一些标准规范了通信设备的型式检验要求。
1.2.2 CJ标准:我国警用设备行业的技术标准,由我国公安部制定。
其中的一些标准规定了警用设备的型式检验要求。
1.3 行业协会标准:某些行业协会或组织也会制定特定行业的标准和规范,以满足该行业的需求和要求。
这些标准通常针对特定行业的产品和技术进行型式检验的指导。
例如:1.3.1 HJ标准:环境保护行业的技术标准,由我国环境科学学会制定。
其中的一些标准规定了环境保护产品的型式检验要求。
二,典型的型式检验标准规范:2.1 GB/T 17625.1-2012《电磁兼容性产品波动、闪烁和电压变化的测量方法》2.1.1 标准编号:GB/T 17625.1-20122.1.2 适用范围:该标准适用于各种电子、电气设备以及其他与之相关的产品的波动、闪烁和电压变化的测量方法。
2.1.3 内容概述:该标准详细介绍了波动、闪烁和电压变化的测量方法,包括测试设备的选择和设置、测试条件的规定以及测试结果的评估准则等。
标准要求产品在电磁兼容性方面符合特定的波动、闪烁和电压变化要求,以确保产品在电磁环境下的正常运行。
控制器测试标准一、范围本标准规定了电动滑板车用控制器(以下简称控制器)的产品分类及型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于电动滑板车用控制器。
二、规范性引用文件下列文件中的条款,通过本标准的引用而构成为本标准的条款。
凡是注日期的文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB775 旋转电机定额和性能GB17761 电动自行车通用技术条件GB/T2828.1-2003计术抽样检验程序的第一部分、按接收质量限(AQL)检索的逐步检验抽样计划GB/T4942.2-1993低压电器外壳防护等级GB/T7345-1994控制微电机基本计术要求三、产品型号及分类3.1产品分类:按控制器所控制的电机的不同,分为有刷电机控制器及无刷电机控制器;按所具功能及引线布局分为A、B、C、D、E等系列。
3.2控制器型号控制器型号组成: WZK(X)XXXXX其中:W ........ 代表所控制电机种类:W是无刷电机,无字头的是有刷电机;ZK(X) ........ ZK代表直流电动机控制器,括号中的X为英文字母,此字母可以由生产厂家根据控制器的功能以及所用芯片的不同而定,也可以不加;XXXX ......... 产品参数:为四位阿拉伯数字,前两位是额定工作电压,后两位是最大工作电流,即限流值;X 控制器扩展系列号A、B、C、D、E、F、G、H等;型号示例:ZK3610E:有刷电机控制器,额定电压36V,最大工作电流(限流值)10A。
四、要求4.1控制器正常工作的条件a)温度:-20℃〜45℃b)相对湿度:不大于95%;c)大气压力:86kPa~106kPa;4.2外观及使用可靠性要求4.2.1控制器外观以及安装尺寸要求4.2.1.1控制器表面应较光华、无裂痕、连接紧固、引岀线应完整无损、标签字迹和内容应清晰无误,且不得脱落,有检验标识及代号。
微电脑控制器形式试验标准一、本标准试验依据1、规范性引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改或修订版均不适用于本标准,须严格按修改后的新标准实行。
凡是不注日期的引用文件,其最新版本适用于本标准。
文件名称:形式试验标准版本:V1.0文件编号:XX-PZ-002编制日期:2016年1月1日编制人:会签人:审核人:批准人:GB/T2423.3-2006 电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法 GB/T2423.8-1995 电工电子产品环境试验第2部分:试验方法试验Ed:自由跌落 GB/T2423.10-1995 电工电子产品环境试验第2部分:试验方法试验Fe和导则:振动(正弦)GB/T2423.17-1993 电工电子产品基本环境试验规程试验Ka:盐雾试验方法GB/T2423.22-1987 电工电子产品基本环境试验规程试验N:温度变化试验方法GB4343.2-1999 家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值GB4706.1-1998 家用和类似用途电器安全通用要求GB/T4798.1-2005电工电子产品应用环境条件第一部分:贮存GB/T4798.2-1996 电工电子产品应用环境条件\运输GB14536.1-1998 家用和类似用途电自动控制器第一部分:通用要求GB/T17626.2-1998 电磁兼容试验和测量技术\静电放电抗扰度试验GB/T17626.4-1998 电磁兼容试验和测量技术\电快速瞬变脉冲群抗扰度试验GB/T17626.5-1999 电磁兼容试验和测量技术\浪涌(冲击)抗扰度试验GB/T17626.11-1999 电磁兼容试验和测量技术\电压暂降、短时中断和电压变化的抗扰度试验二、本标准的适用范围1、本试验方法适用于中山明庆电子有限公司生产的所有微电脑控制器产品。
微电脑控制器形式试验标准一、 本标准试验依据 1、规范性引用标准下列文件中的条款通过本标准的引用而成为本标准的条款;凡是注日期的引用文件,其随后所有的修改或修订版均不适用于本标准,须严格按修改后的新标准实行;凡是不注日期的引用文件,其最新版本适用于本标准;GB/ 电工电子产品基本环境试验规程 试验Ca :恒定湿热试验方法GB/ 电工电子产品环境 试验 第2部分:试验方法 试验Ed :自由跌落GB/ 电工电子产品环境 试验 第2部分:试验方法 试验Fe 和导则:振动正弦GB/ 电工电子产品基本环境试验规程 试验Ka :盐雾试验方法GB/ 电工电子产品基本环境试验规程 试验N :温度变化试验方法家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测 量文件名称: 形式试验标准 版 本: 文件编号: XX-PZ-002 编制日期: 2016年1月1日 编 制 人: 会 签 人:审 核 人:批 准 人:方法和允许值家用和类似用途电器安全通用要求GB/电工电子产品应用环境条件第一部分:贮存GB/ 电工电子产品应用环境条件\运输家用和类似用途电自动控制器第一部分:通用要求GB/ 电磁兼容试验和测量技术\静电放电抗扰度试验GB/ 电磁兼容试验和测量技术\电快速瞬变脉冲群抗扰度试验GB/ 电磁兼容试验和测量技术\浪涌冲击抗扰度试验GB/ 电磁兼容试验和测量技术\电压暂降、短时中断和电压变化的抗扰度试验二、本标准的适用范围1、本试验方法适用于中山明庆电子有限公司生产的所有微电脑控制器产品;2、试验时机:在产品新品开发阶段,转批量时或当产品有重大设计变更时由工程部/项目工程师提出要求,工程部主管批准后进行该试验;或当产品有重大质量等问题时,由品管部主管提出要求并进行该试验;或按批量产品型式试验计划要求,对抽取批量产品进行型式试验;3、包装验证试验在样品数量至少有一箱的情况下进行试验,由工艺人员提出要求,进行该试验;三、试验要求1、环境试验要求一2、环境试验要求二2、安全性能试验要求3、EMC试验要求4、试验说明、当客户有提供试验条件时,经设计师确认,按客户提供的试验条件进行试验;、产品通电试验时,要求产品先接好相应的模拟传感器,负载如风机等,产品应能正常工作,不能出现保护,报警等异常现象,产品负载应最大可能的开启;负载指示有实际负载的应带上实际负载,没有实际负载的,用15W的灯泡负载代替,步进电机负载用LED代替;、如样品在试验时出现不合格,不合格样品提交产品设计师分析处理;、样品试验时,环境试验和安全性能试验、EMC试验可分组进行,有时因样品数量少也可为同一组样品;、包装试验项目在样品小批时,数量满一箱时,由FQC通知进行试验;、一些需通电进行的项目,如因工装等特殊原因限制不能在试验过程中通电运行的,在记录中注明,不进行通电运行试验;、样品试验如果出现不合格情况,可停止后面的试验,当样品改进后再重新进行试验;5、说明当客户对其产品有提出试验标准时,经设计师确认,总工批准,按客户提供的试验条件进行试验;拟制:审核:批准:。
控制逆变器型式检测项目表一、本规范适用范围本部分规定了太阳能发电系统用逆变器工作的试验(检验)项目、试验(检验)方法。
本部分适用于太阳能发电系统用逆变器,适用产品见附件一。
产品参数见附件二。
二、参考标准1.GB/T 20321.1-2006《离网型风能、太阳能发电系统用逆变器第1 部分:技术条件》2.GB/T 20321.2-2006《离网型风能、太阳能发电系统用逆变器第2 部分:试验方法》3. GB/T19064-2003《家用太阳能光伏电源系统技术条件和试验方法》三、检验(试验)环境及所需设备1.检验所需万用表、直流稳压源、整流桥、钳流表、噪声测试仪(dB仪)、可调阻性负载、功率分析仪、温度测试仪2.试验除检验所列设备外另需设备高低温试验箱、酸碱烟雾试验箱、数字示波器、振动试验台四、检验(试验)项目1.1设备外观➢标准要求与内容:1)机壳表面镀层牢固,漆面匀称,无剥落、锈蚀及裂痕等现象;2)机壳面板平整,所有标牌、标记、文字符合要求,功能显示清晰、正确;3)各种开关便于操作,灵活可靠;4)太阳能电池方阵或组件、蓄电池和负载的连接点和极性有明显标志。
➢技术要求:1)机壳:a.机壳表面必须光滑,线条清晰,色泽均匀b.表面无裂纹、变形、划伤、毛刺、脱漆、缝隙等损伤;无凹凸痕,边缘菱角无突起物(不刮手);c.机壳表面涂层均匀,不允许有明显可见的色差、漆点杂物、玷污、皱纹等;d.机壳两侧要求平整,顶部变形应小于4mm,侧面、正面变形应小于2mm;e.所有的预留孔不得堵塞,不允许有毛刺。
开关、按键等安装处必须平整无毛刺。
2)标牌、标识、文字:a.标牌、标识:文字内容、排列方式、颜色按照设计者或客户要求确定,与设备实物一致;b.文字一般采用汉字的简化字体,有特殊要求的可以使用繁体字、少数民族文字,出口的采用英文。
汉字、阿拉伯数字、拉丁字母书写及字号参照GB4457.3规定;c.文字、符号大小和线条粗细应整齐醒目,排列均匀,不应断缺和模糊不清3)功能显示:功能显示正确、清晰。
光伏控制器检验方法浙江德胜新能源科技股份有限公司一、控制器技术要求(GB/T 19064-2003)1. 1 环境条件1.1.1 正常使用条件环境温度:一5一+400C;相对湿度:镇93%,无凝露;海拔高度:簇1 000 m; >1 000 m时应按 GB/T 3859. 2-1993规定降容1. 1.2 贮存运输条件温度:一2。
一+700C;振动:频率 10^55 Ha,振幅 0. 70 mm,扫频循环 5次。
1.2 外观结构要求1.2. 1 机壳表面镀层牢固,漆面匀称,无剥落、锈蚀及裂痕等现象。
1.2.2 机壳面板平整,所有标牌、标记、文字符合要求,功能显示清晰、正确。
1.2. 3 各种开关便于操作,灵活可靠.1.3 控制器调节点的设置1.3. 1 根据蓄电池的特性及地区环境情况在出厂前预调好。
1.3.2 不同荷电状态的蓄电池可以有不同的充电模式1.4 充满断开(HVD)和恢复功能控制器具有输人充满断开和恢复连接的功能。
对于接通/断开式控制器.设计标准值为 12V的蓄电池,其充满断开和恢复连接的电压参考值如下:1.4. 1 起动型铅酸蓄电池:充满断开 HVD; 15.。
一15.2 V,恢复:13.7V,1.4.2 固定型铅酸蓄电池:充满断开 HVD: 14.8-15. 0 V,恢复:13. 5 V1.4. 3 密封型铅酸蓄电池:充满断开 HVD: 14.1-14.5V,恢复:13. 2 V1.5 脉宽调制型控制器脉宽调制型控制器与开关型控制器的主要差别在充电回路没有特定的恢复点。
对于标准值为12 V的蓄电池,其充满电压的参考值如下:1.5. 1 起动型铅酸蓄电池:充满断开 HVD: 15.。
一15. 2 V1.5.2 固定型铅酸蓄电池:充满断开 H VD: 14.8--15.0 Vo1.5. 3 密封型铅酸蓄电池:充满断开 HVD: 14.1--14.5 Vo1.6 温度补偿对于工作环境温度变化大的情况,控制器应当具有温度补偿功能.其温度系数应是IRT节电池一3-7 mV/0C。
控制器型式试验标准文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
微电脑控制器形式试验标准
一、本标准试验依据
1、规范性引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改或修订版均不适用于本标准,须严格按修改后的新标准实行。
凡是不注日期的引用文件,其最新版本适用于本标准。
文件名称:形式试验标准
版本:V1.0
文件编号:XX-PZ-002
编制日期:2016年1月1日
编制人:
会签人:
审核人:
批准人:
GB/T2423.3-2006 电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法 GB/T2423.8-1995 电工电子产品环境试验第2部分:试验方法试验Ed:自由跌落 GB/T2423.10-1995 电工电子产品环境试验第2部分:试验方法试验Fe和导则:振动(正弦)
GB/T2423.17-1993 电工电子产品基本环境试验规程试验Ka:盐雾试验方法
GB/T2423.22-1987 电工电子产品基本环境试验规程试验N:温度变化试验方法
GB4343.2-1999 家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值
GB4706.1-1998 家用和类似用途电器安全通用要求
GB/T4798.1-2005电工电子产品应用环境条件第一部分:贮存
GB/T4798.2-1996 电工电子产品应用环境条件\运输
GB14536.1-1998 家用和类似用途电自动控制器第一部分:通用要求
GB/T17626.2-1998 电磁兼容试验和测量技术\静电放电抗扰度试验
GB/T17626.4-1998 电磁兼容试验和测量技术\电快速瞬变脉冲群抗扰度试验
GB/T17626.5-1999 电磁兼容试验和测量技术\浪涌(冲击)抗扰度试验
GB/T17626.11-1999 电磁兼容试验和测量技术\电压暂降、短时中断和电压变化的抗扰度试验
二、本标准的适用范围
1、本试验方法适用于中山明庆电子有限公司生产的所有微电脑控制器产品。
2、试验时机:在产品新品开发阶段,转批量时或当产品有重大设计变更时由工程部/项目工程师提出要求,工程部主管批准后进行该试验;或当产品有重大质量等问题时,由品管部主管提出要求并进行该试验。
或按批量产品型式试验计划要求,对抽取批量产品进行型式试验。
3、包装验证试验在样品数量至少有一箱的情况下进行试验,由工艺人员提出要求,进行该试验。
三、试验要求
1、环境试验要求(一)
2、环境试验要求(二)
2、安全性能试验要求
3、EMC试验要求
4、试验说明
4.1、当客户有提供试验条件时,经设计师确认,按客户提供的试验条件进行试验。
4.2、产品通电试验时,要求产品先接好相应的模拟传感器,负载(如风机等),产品应能正常工作,不能出现保护,报警等异常现象,产品负载应最大可能的开启。
负载指示有实际负载的应带上实际负载,没有实际负载的,用15W的灯泡负载代替,步进电机负载用LED 代替。
4.3、如样品在试验时出现不合格,不合格样品提交产品设计师分析处理。
4.4、样品试验时,环境试验和安全性能试验、EMC试验可分组进行,有时因样品数量少也可为同一组样品。
4.5、包装试验项目在样品小批时,数量满一箱时,由FQC通知进行试验。
4.6、一些需通电进行的项目,如因工装等特殊原因限制不能在试验过程中通电运行的,在记录中注明,不进行通电运行试验。
4.7、样品试验如果出现不合格情况,可停止后面的试验,当样品改进后再重新进行试验。
5、说明
当客户对其产品有提出试验标准时,经设计师确认,总工批准,按客户提供的试验条件进行试验。
拟制:审核:批准:。
