楼梯施工图识读

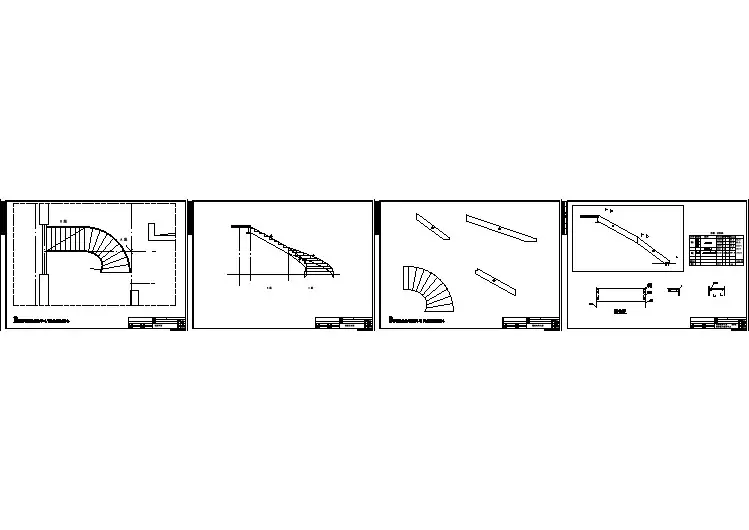

GT-01}钢梯平面}所有外露钢构件均已涂底漆红丹醇酸防火漆2遍,面漆灰色醇酸面漆防火涂料1遍。说明：GT-02}钢梯正立面}B 段}A 段}-04}钢梯板梁节点 }踏步板大样4M10d=12L50*5-8板梁-8板梁构件零件编号规格长度(mm)数量总重(kg)正反钢梯 材料表 2264645.684153螺栓M108048.4单重(kg)88.8258155.2111板梁2404028.00.7-8*343ABA-aL50*5.012M10踏板AAaBAAaBAA-aB16~-5*1300(1600)8.8010.2m2397.848.488.8110.4397.8踏步板与板梁节点 }材料表 所有外露钢构件均已涂底漆红丹醇酸防火漆2遍,面漆灰色醇酸面漆防火涂料1遍。说明：规 划给排水方 案道 桥暖 通电 气建 筑施工图钢构2013.07项目负责专业负责项目名称建设单位证书编号审 核审 定设 计校 对设计编号日 期专 业阶 段施工图审查编号:SJ08图 号

二、板式楼梯平法施工图
2、板式楼梯平法施工图标注对象
二、板式楼梯平法施工图
3、板式楼梯类型
二、板式楼梯平法施工图
3、板式楼梯类型
（1）AT、BT型板式楼梯
AT型：两梯梁间仅有 踏步组成的单跑楼梯。
BT型：两梯梁间由低 端平板和踏步组成的单跑 楼梯。
二、板式楼梯平法施工图
3、板式楼梯类型
（2）CT、DT型板式楼梯
CT 型 ： 两 梯 梁 间 由 高端平板和踏步组成的 单跑楼梯。
DT 型 ： 两 梯 梁 间 由 低端平板、高端平板和 踏步组成的单跑楼梯。
二、板式楼梯平法施工图
3、板式楼梯类型
（3）ET、FT型板式楼梯
ET型：两梯梁间由中 位平板、低端踏步段和高 端踏步段组成的单跑楼 梯。
FT型楼梯：两梯梁间 无梯梁，由层间平板、踏 步段和楼层平板构成，梯 板一段的层间平板采用三 边支撑，另一端的楼层平 板也采用三边支撑。
主要内容
板式楼梯平法施
工图导读
A
板式楼梯标准
B
构造详图
板式楼梯平法施
工图识读
C
一、知识回顾
1、板式楼梯平法施工图识读目标
能够在准确理解混凝土现浇板式楼梯法施工图制图规则及识读11种 楼梯类型、特点、平面标注和构造配筋的基础上，准确识读建筑结构施 工图中楼梯结构施工图中的各类标注、构造配筋，并能根据相关图纸进 行钢筋翻样和算量。
ATb 型 楼 梯 ： 滑 动 支 座支撑在低端梯梁的梯板 上。
ATc 型 楼 梯 ： 在 楼 梯 的梯段上设置了暗梁，其 中一二级抗震的楼梯纵筋 ≥ 6Φ12 、 箍 筋 Φ6@200 ， 三四级抗震的楼梯纵筋 ≥4Φ12、箍筋Φ6@200。

笔记
28
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 板式楼梯的结构构件组成：梯段板、平台板、平台梁 三部分组成。P103
笔记
29
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 参考P103，图3.80 思考：a、b两个图的差异？对照绿皮图纸，判断办公 楼工程是属于那种板式楼梯？
思考
30
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇钢筋混凝土楼梯结构详图：P103 楼梯结构平面图 楼梯剖视图 楼梯构建配筋图 // 我们重点学习，楼梯的平法施工图表示方法，传统的 结构图可以自己了解。
31
3.5.2 现浇混凝土板式楼梯平法施工图简介
楼梯平法施工图：P104 楼梯种类（11种类型） 第一组（AT、BT、CT、DT、ET） 第二组（FT、GT、HT） 第三组（ATa、 ATb、 ATc）
中间平台
梯段
3.5.2 现浇混凝土板式楼梯平法施工图简介
楼梯的组成
楼梯
楼梯段
踏步数3～18
平台
类型
中间平台 楼层平台
栏杆扶手
安全保护构件
3.5.2 现浇混凝土板式楼梯平法施工图简介
现浇混凝土板式楼梯： 楼梯一般由：楼梯段、平台、栏杆（或栏板）三部分 组成。P102 楼梯段：楼梯跑，由若干个踏步组成； 平台：两楼梯段之间的水平板，有两种：楼层平台、 中间平台（休息平台）。 栏杆：是楼梯段的安全设施，设置在梯段边缘和平台 临空的一边。
直行三跑楼梯
剪刀式
。
空 花 式
2 栏杆构造
空花式、栏板式、混合式等类型
杆件形成的空花尺寸不 宜过大，通常控制在 120－150mm左右。

FT～HT型梯板的型号、板厚、上下部纵向钢 筋及分布钢筋等内容由设计人员在平法施工 图中注明。FT～HT型平台上部纵向钢筋及其 外伸长度，在图上原位标注。梯板上部纵向 钢筋向跨内伸出的水平投影长度参考标准构 造详图，图纸一般不标明。当标准构造详图 规定的水平投影长度不满足具体工程要求时， 由设计人员注明。
11G101-2图集包含11种常用的现浇混凝土 板式楼梯，这11种板式楼梯又分为“一跑楼梯” 和“两跑楼梯”两大类。一跑楼梯的共同点： 只包含踏步段一低端梯梁和高端梯梁之间的一 跑矩形梯板；踏步段的每一个踏步的水平宽度 相等、高度相等；设置低端梯梁和高端梯梁， 但不计入“楼梯”范围；不包含层间平板和楼 层平板的踏步段的钢筋只锚入低端梯梁和高端 梯梁，与平板不发生联系。
ATa～ATc型板式楼梯具备如下特征
ATa、ATb型为带滑动支座的板式楼梯，梯 板全部由踏步段构成，其支承方式为梯板高 端均支承在梯梁上，ATa型梯板低端带滑动支 座支承在梯梁上，ATb型梯板低端带滑动支座 支承在梯梁的挑板上。滑动支座垫板可采用 聚四氟乙烯板或其他能起到有效滑动的材料。 ATa、ATb型梯板采用双层双向配筋。梯梁支 承在梯柱上时，构造做法参考KL，支承在梁 上时，构造做法参考L做法。
滑动支座
ATc型板式楼梯具备如下特征
ATc型梯板全部由踏步段构成，其支承方 式为梯板梁端均支承在梯梁上；ATc型楼梯休 息平台与主体结构可整体连接，也可脱开连接。 ATc型楼梯梯板厚度应按计算确定，且不宜小 于140mm；梯板采用双层配筋。ATc型梯板两 侧设置边缘构件（暗梁），边缘构件的宽度取 1.5倍板厚；边缘构件纵筋数量，当抗震等级 为一、二级时不少于6根，当抗震等级为三、 四级时不少于4根；纵筋直径为A12且不小于 梯板纵向受力钢筋的直径；箍筋为A6@200。

结构施工图识图-板式楼梯
（五）现浇板式楼梯平台板及梯梁
平台板配筋
梯梁配筋
（二）现浇板式楼梯平面注写
集中标注
1800/12：梯段踏步总高度与 踏步级数；
Φ10@200；Φ12@150：梯段 的上部纵筋，下部纵筋。
FΦ8@250为梯板分布钢筋
外围标注
结构施工图识图-板式楼梯
（三）现浇板式楼梯配筋构造
AT型楼梯板 配筋构造
结构施工图识图-板式楼梯
（三）现浇板式楼梯配筋构造
结构施工图识读-板式楼梯
结构施工图识图-板式楼梯
平台板
梯梁 平台板
梯段
梯段 梯梁
平台板
结构施工图识图-板式楼梯
（一）现浇板式楼梯的常见类型
平台梁 踏步段 平台梁
AT型
结构施工图识图-板式楼梯
（一）现浇板式楼梯的常见类型
低端平板
平台梁 踏步段
平台梁 BT型
结构施工图识图-板式楼梯
（一）现浇板式楼梯的常见类型
高端平板
踏步段
平台梁
平台梁
CT型
结构施工图识图-板式楼梯
（一）现浇板式楼梯的常见类型
高端平板
工图识图-板式楼梯
（二）现浇板式楼梯平面注写
集中标注
AT3：AT型梯板，编号为3； h=120:梯段板厚为120mm。 h=130 (P110) ？
结构施工图识图-板式楼梯
AT型楼梯板 配筋构造
结构施工图识图-板式楼梯
（三）现浇板式楼梯配筋构造
BT型楼梯板 配筋构造
结构施工图识图-板式楼梯
（三）现浇板式楼梯配筋构造
CT型楼梯板 配筋构造
结构施工图识图-板式楼梯

＞0.4m
03 楼梯的尺度 5、梯井
两个楼梯梯段之间的空隙。公共建 筑梯井宽度大于等于150mm， 住宅、小学、儿童机构≤200mm。
儿童经常使用的，当梯井＞200mm时， 必须采取安全措施。
03 楼梯的尺度 6、栏杆、扶手
儿童使用在500～600mm 高度增设扶手，垂直杆件 间距≤110mm。
340～280 350～300 300 280～260
03 楼梯的尺度 2、踏步的尺度和数量
NH h
N：踏步数；
H：层高；
h：踏步高。
03 楼梯的尺度 3、楼梯梯段
梯段净宽： 从内墙面到扶手中心线或两扶
手中心线之间的水平距离。 大小取决于通行人数、消防疏散 要求。 注：每股人流宽度为0.55+（0～ 0.15）m且不少于两股人流
2、踏步的尺度和数量
b h
楼梯坡度在20°～ 45°，最适宜坡度为30 °
03 楼梯的尺度 2、踏步的尺度和数量
各种类型的建筑常用的适宜踏步尺寸
楼梯 类型 踏步高（mm）
住宅
156～175
踏步宽（mm）
300～260
学校 办公楼
140～160
影剧院 会堂
120～150
医院
150
幼儿园
120～150
室内扶手高度 ≥900mm
室外扶手高度 ≥1050mm
水平栏杆长 度＞500mm
03 楼梯的尺度 7、楼梯的净空高度
平台净高 ≥2000mm
平台净高 ≥2000mm
梯段净高 ≥2200mm
03 楼梯的尺度 梯段长度
L N 1b 2
03 楼梯的尺度 4、平台
中间平台宽度≥梯段的宽度 楼层平台宽度与楼梯间形式相关

如何进行楼梯施工图的综合识读？
3. 读楼梯建筑平面、剖面图中有关详图及索引 ——核对楼梯踏步、栏杆扶手等详图是否齐全，栏杆高度 是否满足要求； 4. 读楼梯结构平、剖面图 ——梯段板（斜梁）、梯梁、平台板编号及详图是否有遗 漏，楼层平台的梁、板是否缺少配筋详图；
5. 读楼梯建筑、结构剖面图 ——核对楼梯净空尺寸是否满足强制性规范要求。
现浇钢筋混凝土梁式楼梯的结构组成如何？
梯段板 梯段斜梁
梁 式 楼 梯 间 结 构
楼层平台梁
中间平台梁
楼层平台板
中间平台板
与平台梁连接框架梁（墙）
梁式楼梯的荷载是如何传递的？
梯段板 梯段斜梁 楼层平台 平台梁 中间平台 承重墙 框架梁 框架柱
基础
1. 荷载传递形成完整链条，每个构件是其中一部分。 2. 单个构件的缺失或破坏将使传递链条断裂，会使建
楼梯结构施工图的识读
本次课要学会什么能力？

能够识读楼梯结构平面图、剖面图及详图
本次课涉及哪些知识？


现浇钢筋混凝土板式楼梯结构构造？ 楼梯间荷载的传递路径？ 楼梯结构平面图的形成？ 楼梯剖面图的形成？ 楼梯结构平面图、剖面图、详图表达的内容？ 楼梯结构施工图的识读方法？
本次课要完成的任务
思考问题？
1. 现浇钢筋混凝土楼梯的构造组成如何？
2. 楼梯建筑施工图包括哪些图样？分别表达哪些主要内容？
3. 什么是梁式楼梯和板式楼梯？两者区别在哪里？
4. 识读楼梯建筑施工图应与整套施工图中哪些图纸对照？ 目的是什么？ 5. 识读楼梯建筑施工图能够得到哪些信息？
楼层平台梁
中间平台梁
楼层平台板 中间平台板 与平台梁连接框架梁（墙）

型楼梯板钢筋计算准备
2）斜坡系数k 楼梯板钢筋计算中常用到斜坡系数k。在钢筋计算中，经常需要通过水平投影长度计 算斜长，即
其中，斜坡系数k可以通过踏步宽度和踏步高度来进行计算，即 实际计算中k值也可以根据 与 的比值按照表6-1取用。
表6-1 k值
楼梯配筋标准构造及计算原理
型楼梯板配筋构造
AT型楼梯板配筋构造 如图6-12所示，具体如下。
楼梯钢筋计算
图 6-13 AT 型楼梯设计示例
楼梯钢筋计算
（2）计算斜坡系数 k
k bs2 hs2 3002 1402 1.104
bs
300
（3）梯板下部钢筋的计算
① 下部纵筋长度及根数的计算：
a max{5d ，bk /2} max{512，300 1.104/2} max{60，165.6} 166 (mm)
抗震构造措施，其中只有ATc型楼梯参与结构整体抗震计算。
楼梯平法识图
1.集中标注
楼梯集中标注的内容有五项，具体规定如下。 （1）梯板类型代号与序号，如AT××。 （2）梯板厚度，注写为 ×××。当为带平板的梯板且梯段板厚度和平板厚度不同时， 可在梯段板厚度后面括号内以字母P打头注写平板厚度。
楼梯平法识图
As
1
fcb h0 fy
1.0 11.9 1 000 0.129 100 270
568.6 (mm2 )
选配钢筋： 梯段板下部纵筋：A10@130（604 mm2）； 分布筋：A8@300（每级踏步一根 A8 钢筋）； 扣筋：A8@160（ 314 mm2 跨中受力钢筋的 0.5 倍）； 扣筋分布钢筋：A8@300。 楼梯平法施工图如图 6-15 所示。
为 ；另一端锚入高端梯梁内，伸至支座对边再向下弯折，且弯锚水平段长度不小

——了解楼梯所在位置
看轴线间尺寸标注——了解楼梯间开间和进深
看平面图个数 ——了解层数及梯段数
看标高
——了解楼层、中间平台标高
看细部尺寸标注 ——了解梯段宽度和踏步数
楼梯建筑剖面图如何阅读？
看标高 ——了解楼层、中间平台高度、窗洞口及栏杆高度；
看细部尺寸标注 ——了解踏步宽度和数量，踢步高度及数量；
现
浇
板
式
楼梯平台
楼
梯
楼梯踏步 踏步下板 梯段斜梁
楼层平台 中间平台 平台梁
栏杆扶手
相关知识链接——楼梯段的角度？
楼梯段的角度： 1. 一般楼梯角度应不大于38 度； 2. 最舒适的角度应为30度； 3. 45-90度时为爬梯； 4. 小于10度时应设坡道； 5. 10-23度间应设台阶； 6. 23-38度间可做楼梯。
相关知识链接——楼梯间的净空要求？
相关知识链接——楼梯栏杆高度？
栏杆安全高度： 踏步前缘至上方扶手中心距离 H
1. 一般室内楼梯 H≥0.9M 2. 室外楼梯 H≥1.05M 3. 高层建筑室外楼梯 H≥1.1M
楼梯建筑施工图由哪些图样组成？
楼梯建筑 施工图
楼梯建筑平面图 楼梯建筑剖面图
楼梯建筑详图
建筑物中垂直交通设施（通道）有哪些？
按照用途和角度不 同一般分为以下几种：
垂 直 交 通 设 施
普通楼梯 垂直升降载客电梯 垂直升降载货电梯
电动扶梯 爬梯 坡道 台阶
电 梯 的 内 部 构 造
相关知识链接——1幢建筑物中楼梯的数量？
1. 一般的建筑物至少应设置两部以上的楼梯； 2. 高层建筑已设置电梯者，楼梯亦不可不设，即电梯间比邻处 必
什么？ 识读楼梯建筑施工图能够得到哪些信息？

AT型楼梯的适用条件为：两梯梁之间的一跑矩形 梯板全部由踏步段构成，即踏步段两端均以梯梁 为支座。凡是符合该条件的楼梯均可为AT型，如 双跑楼梯、交叉楼梯、剪刀楼梯、双分平行楼梯 等。
10.1 板式楼梯平法施工图识读
图10.3 AT型楼梯平面注写方式
10.1 板式楼梯平法施工图识读
2．BT型楼梯平面注写方式与适用条件
AT～ET型楼梯截面形状与支座位置如图10.1所 示。
10.1 板式楼梯平法施工图识读
图10.1 AT~ET型楼梯截面形状与支座位置示意图（上）
10.1 板式楼梯平法施工图识读
图10.1 AT~ET型楼梯截面形状与支座位置示意图（中）
10.1 板式楼梯平法施工图识读
图10.1 AT~ET型楼梯截面形状与支座位置示意图（下）
（2）ATa、ATb型梯板采用双层双向配筋。
10.1 板式楼梯平法施工图识读
4.ATc型板式楼梯的特征 （1）ATc型梯板全部由踏步段构成，其支承方式 为梯板两端均支承在梯梁上。
（2）ATc型楼梯休息平台与主体结构可整体连接， 也可脱开连接。
（3）ATc型梯板厚度应按设计确定，且不宜小于 140mm，梯板采用双层配筋。 平台板按双层双向配筋。
10.1 板式楼梯平法施工图识读
（4）FT～HT型梯板的型号、板厚、上下部纵向 钢筋及分布钢筋等内容由设计者在平法施工图中 注明。FT～HT型平台上部横向钢筋及外伸长度 在平面图中原位标注。
10.1 板式楼梯平法施工图识读
3.ATa、ATb型板式楼梯的特征
（1）ATa、ATb型为带滑动支座的板式楼梯，梯 板全部由踏步段构成，其支承方式为梯板高端均 支承在梯梁上，ATa型梯板低端带滑动支座支承 在梯梁上，ATb型梯板低端带滑动支座支撑在梯 梁的跳板上。

下部纵筋深入支座的长度
详图识读
上部纵筋在板内的延伸长度 上部纵筋在支座内的锚固（直、弯）
梯板的分布钢筋
AT型梯板构造详图
BT型梯板构造详图
编号 标注内容 1 梯板编号 2 梯板厚度 3 踏步段总高度/踏步级数 4 上部纵筋；下部纵筋 5 梯板分布钢筋
制图规则解读 代号+序号：ATxx、BTxx、CTxx、DTxx等 注写h=xxx，垂直于板面的厚度 注写踏步段总的高度尺寸以及该段踏步的级数 分号前面为上部纵筋，分号后面为下部纵筋 由字母F打头
楼梯平法施工图识读
一、楼梯类型 楼梯按照结构受力方式可以分为板式楼梯和梁式楼梯两大类
板式楼梯
平台板 梯梁 梯柱
梁、板、柱 平法
常见梯板类型
AT
BT 板式楼梯 梯板类型
CT
DT
框架、 剪力墙、 砌体结构 不参与结构整 体抗震计算
二、板式楼梯注写方式——平面注写
注写方式
集中标注 外围标注
集中标注
外围标注
外围标注
2
1.楼梯间平面尺寸 2.梯板的平面几何尺寸
1.平台板配筋 2.梯梁、梯柱配筋
1.楼层结构标高 2.层间结构标高
楼梯上下行方向
二、板式楼梯注写方式——剖面注写
梯板集中 标注
楼层及层间 结构标高
剖面注写
梯板水平及 竖向尺寸
梯梁梯柱 编号
三、楼梯构造详图识读

养护与拆模
浇筑完成后，对楼梯进行适当的养护，待混凝土 达到一定强度后进行拆模。
质量检测与验收
对完成的楼梯进行质量检测，确保其符合设计要求和相 关规范，合格后进行验收。
质量检测与验收
外观检测
检查楼梯的外观是否平整、无裂缝、 无明显色差。
尺寸检测
使用测量工具检查楼梯的各项尺寸， 如长度、宽度、高度等是否符合设计 要求。
承载力检测
对楼梯进行承载力检测，确保其能够 承受设计要求的重量。
安全性检测
检查楼梯的防滑、防火等安全性能是 否符合相关标准。
04
板式楼梯的常见问题与解决方 案
常见问题分析
01
02
03
楼梯设计不合理
楼梯的坡度、步长和步高 等参数设计不当，可能导 致使用不便或安全隐患。
材料选择不当
选用不合适的材料，如过 薄的板材或质量差的钢材 ，可能导致结构强度不足 或易损坏。
场地准备
清理施工现场，确保作业面整洁、安全。
施工流程与要点
测量放线
根据设计图纸，确定楼梯的位置和尺寸，进 行准确的测量放线。
钢筋绑扎
按照设计要求，正确绑扎钢筋，确保其位置、 间距和数量符合规范。
支模
根据楼梯的形状和尺寸，安装合适的模板，确保 其稳定、位置准确。
浇筑混凝振捣，确保混凝土密实。
板式楼梯的类型
根据材料分类
可分为钢筋混凝土板式楼梯、钢制板 式楼梯等。
根据斜板形式分类
可分为直形板式楼梯、弧形板式楼梯 等。
适用场景与优势
适用场景
适用于住宅、办公楼、商场等建筑中需要楼梯的场合。
优势
结构稳定、安全可靠、施工简便、成本较低。
02 板式楼梯平法施工图解读

100100200西南J412预埋件详%%c80不锈钢管(壁厚2mm)690105011501001201608020x20方钢管(壁厚2mm)墨绿色阳台标高=F-50mm相应楼层标高Fi=1%定位见阳台大样30x30方钢管(壁厚2mm)50x50方钢管(壁厚2mm)墨绿色480082.50082.50090048002%740074002100120021002100120021002100210025002000200180018002700660066002500210021002500300100210012502100100300125078.000平面图12002000200JZ-11(2)屋面出入口600125060040035060025020001200200078.000检修梯200500130013005006008001009009006001300100800240013002400详通风图轴流风机JZ-11(2)轴流风机详通风图西南J212-1西南J212-1检修梯200JZ-11(2)屋面出入口100500300不锈钢栏杆电梯机房水消防电梯机房300500不锈钢栏杆78.000水79.800强电79.800弱电6001250600400350600250平面图82.5002%2%82.5002000雨棚投影线370050016009001200370037002%通气口出屋面详02J916-2检修梯西南J212-1500西南J212-1检修梯10017751253500167512590013005001%100消防水箱1%电梯机房层78.000900129010010010074001390260x17=442010014001200800屋面出入口1200JZ-11(2)雨棚投影线10078.00010014001200100100260014001400120010004710100200100019078.000下2008001200JZ-11(2)屋面出入口雨棚投影线78.000100100300下自垂式百叶送风口(带阀)预留洞500x300(H)底距本楼层500风1001001400120010014001250400125060025060035030012504004001250100030090013002400%%p0.000平面图1500水强电水弱电13001100650底坑深度%%p0.000-1.7006501100底坑深度-1.700125060060012502506003502506003504503003003300290012007400220028002600100010082.500生活水箱JZ-11(2)90010017752507502501675900250750250250250750100180070079.800不锈钢栏杆水箱间层82.5004001250100024001300900300平面图3.000@3.00075.0001500水强电110065075.000@3.0003.000650110013006001250250水600弱电350450300166.7x18=30009003000300021002500200170028002000%%p0.00030厚挤塑聚苯板保温层最薄处40厚粘土陶粒混凝土找坡层钢筋混凝土现浇楼板40厚水泥砂浆40厚细石混凝土价4%防水济，内配%%c4双向钢筋@20020040020厚水泥砂浆4厚聚氨酯防水卷材20厚水泥砂浆参西南J212-1电梯井道200电梯机房层30082.500水箱间84.50078.0001-1剖面16503000900%%p0.000900450166.7x18=3000300072.0006.000@3.000%%p0.0003.00078.00075.000166.7x18=3000900165030003000280015005001300740013009001800200020080010090087.30090080.5008009001002600水箱间层82.500平面图87.300166.7x18=30009003000x23=69000@3.0003000x23=690001650%%p0.0003.0004506.000靠墙扶手详西南J412165072.00045075.0001%900西南J212-1检修梯2%2%2%2%87.30016504500260x17=4420450045090078.000195014001200140012001001001001001400120012001400100050002001000上上1400120012001400450100200100100100100100139074001001390260x17=442010010010012001400100050001000200上下下上120014001004502001001001317=44201390100底距本楼层500300风自垂式百叶送风口(带阀)10010087.30070015007400120070033002%88.80022501650生活水箱80070090080087.300140080030040088.80090087.30088.2001001003001001390260x17=4420740013901001002004501001400120020010005000100014001200100100100260x17=4420139010074001390100100100100100200100450140012001200140010002005000100014001200120014001001001001001200140012001400300450350600250125060013001100650650110015003009001300240010001250400100750250250250750250900167525075025017751009001001000260028002200740012002900330030030045035060025035060025012506006001250110065065011001300150024001300900300100012504004001250300350600250600125040012501400100120014001001003001001001200800200190100020010047101000120014001400260010010012001400100100120080012001400100260x17=4420139074001001001001290900100500130090012516753500125177510050037003700120090016005003700200025060035040060012506005003003005001002002400130024008001001300600900900100800600500130013005002002000120020002506003504006001250600200200012001250300100210012502100100300250021002100250066006600200021002100210012002100210012002100900400300800140080090070080016502250330070012007400150070019509004504500260x17=442045001650900450165045016503000x23=690003000x23=69000900166.7x18=300026001009008009009001008002002000180090013007400130050015002800300030001650900166.7x18=30003000166.7x18=3000450900900300016503002004002002000280017002002500210030003000900166.7x18=3000700180027001800180020025007400740048009004800

楼梯平面图应包括楼梯间、 休息平台、踏步、栏杆等 部分的详细尺寸和位置。
楼梯平面图还应标注出楼 梯的走向、步数、步宽、 步高等信息，以便于施工 人员进行施工。
楼梯剖面图的绘制
楼梯剖面图是用来展示楼梯垂直方向的投影，它能够更直观地展示楼梯的结构和构 造。
楼梯剖面图应包括楼梯的各个部分，如休息平台、踏步、栏杆等，并标注出各部分 的详细尺寸和位置。
04
楼梯平法施工图的实践应用
楼梯平法施工图在建筑设计中的应用
楼梯平法施工图是建筑设计中的 重要组成部分，它为建筑师和设 计师提供了楼梯设计的标准和规
范。
通过楼梯平法施工图，建筑师和 设计师可以更加清晰地表达楼梯 的设计意图，并确保施工方能够
按照设计要求进行施工。
楼梯平法施工图还为建筑师和设 计师提供了楼梯的详细尺寸、材 料和构造方式等信息，以确保楼
弧形梯
曲线上升，视觉效果好，但施工 难度较大。
楼梯的结构
楼梯踏步
1
承受人体重量，由踏步板 和踢步板组成。
楼梯平台
4
连接不同楼层的空间，便 于休息。
楼梯梁
2
支撑踏步板，传递荷载至
楼层。
楼梯栏杆
3
安全设施，防止人员跌落。
Part
02
楼梯平法施工图的绘制
楼梯平面图的绘制
楼梯平面图是楼梯施工图 中最基本和最重要的图纸， 它展示了楼梯在水平面上 的投影。
楼梯平法施工图
• 楼梯的类型与结构 • 楼梯平法施工图的绘制 • 楼梯平法施工图的解读 • 楼梯平法施工图的实践应用
目录
Part
01
楼梯的类型与结构
楼梯的类型
直梯
最简单的楼梯形式，直线上升， 结构简单，但占用空间较大。
