美国GE四维彩超 Voluson730 临床优势

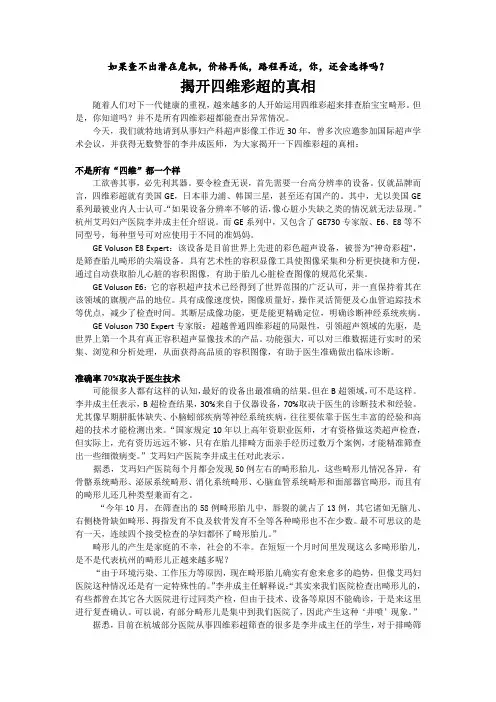

如果查不出潜在危机，价格再低，路程再近，你，还会选择吗？揭开四维彩超的真相随着人们对下一代健康的重视，越来越多的人开始运用四维彩超来排查胎宝宝畸形。

但是，你知道吗？并不是所有四维彩超都能查出异常情况。

今天，我们就特地请到从事妇产科超声影像工作近30年，曾多次应邀参加国际超声学术会议，并获得无数赞誉的李井成医师，为大家揭开一下四维彩超的真相：不是所有“四维”都一个样工欲善其事，必先利其器。

要令检查无误，首先需要一台高分辨率的设备。

仅就品牌而言，四维彩超就有美国GE，日本菲力浦、韩国三星，甚至还有国产的。

其中，尤以美国GE 系列最被业内人士认可。

“如果设备分辨率不够的话，像心脏小失缺之类的情况就无法显现。

”杭州艾玛妇产医院李井成主任介绍说。

而GE系列中，又包含了GE730专家版、E6、E8等不同型号，每种型号可对应使用于不同的准妈妈。

GE Voluson E8 Expert：该设备是目前世界上先进的彩色超声设备，被誉为"神奇彩超"，是筛查胎儿畸形的尖端设备。

具有艺术性的容积显像工具使图像采集和分析更快捷和方便，通过自动获取胎儿心脏的容积图像，有助于胎儿心脏检查图像的规范化采集。

GE Voluson E6：它的容积超声技术已经得到了世界范围的广泛认可，并一直保持着其在该领域的旗舰产品的地位。

具有成像速度快，图像质量好，操作灵活简便及心血管追踪技术等优点，减少了检查时间。

其断层成像功能，更是能更精确定位，明确诊断神经系统疾病。

GE Voluson 730 Expert专家版：超越普通四维彩超的局限性，引领超声领域的先驱，是世界上第一个具有真正容积超声显像技术的产品。

功能强大，可以对三维数据进行实时的采集、浏览和分析处理，从面获得高品质的容积图像，有助于医生准确做出临床诊断。

准确率70%取决于医生技术可能很多人都有这样的认知，最好的设备出最准确的结果。

但在B超领域，可不是这样。

李井成主任表示，B超检查结果，30%来自于仪器设备，70%取决于医生的诊断技术和经验。

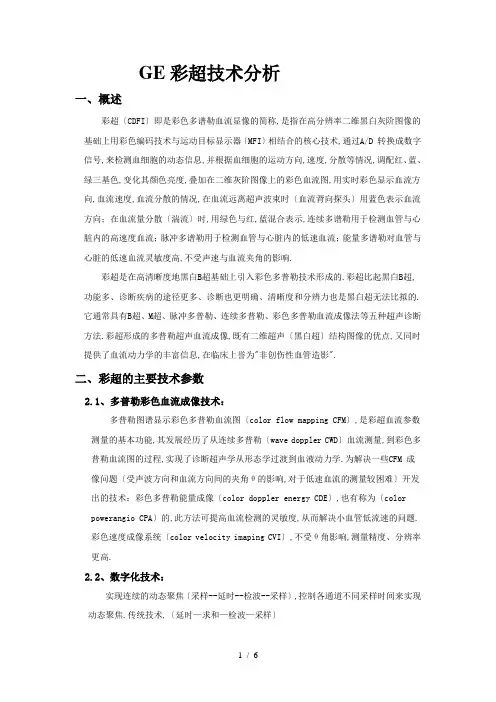

GE彩超技术分析一、概述彩超〔CDFI〕即是彩色多谱勒血流显像的简称,是指在高分辨率二维黑白灰阶图像的基础上用彩色编码技术与运动目标显示器〔MFI〕相结合的核心技术,通过A/D 转换成数字信号,来检测血细胞的动态信息,并根据血细胞的运动方向,速度,分散等情况,调配红、蓝、绿三基色,变化其颜色亮度,叠加在二维灰阶图像上的彩色血流图,用实时彩色显示血流方向,血流速度,血流分散的情况,在血流远离超声波束时〔血流背向探头〕用蓝色表示血流方向；在血流量分散〔湍流〕时,用绿色与红,蓝混合表示,连续多谱勒用于检测血管与心脏内的高速度血流；脉冲多谱勒用于检测血管与心脏内的低速血流；能量多谱勒对血管与心脏的低速血流灵敏度高,不受声速与血流夹角的影响.彩超是在高清晰度地黑白B超基础上引入彩色多普勒技术形成的.彩超比起黑白B超,功能多、诊断疾病的途径更多、诊断也更明确、清晰度和分辨力也是黑白超无法比拟的.它通常具有B超、M超、脉冲多普勒、连续多普勒、彩色多普勒血流成像法等五种超声诊断方法.彩超形成的多普勒超声血流成像,既有二维超声〔黑白超〕结构图像的优点,又同时提供了血流动力学的丰富信息,在临床上誉为"非创伤性血管造影".二、彩超的主要技术参数2.1、多普勒彩色血流成像技术：多普勒图谱显示彩色多普勒血流图〔color flow mapping CFM〕,是彩超血流参数测量的基本功能,其发展经历了从连续多普勒〔wave doppler CWD〕血流测量,到彩色多普勒血流图的过程,实现了诊断超声学从形态学过渡到血液动力学.为解决一些CFM 成像问题〔受声波方向和血流方向间的夹角θ的影响,对于低速血流的测量较困难〕开发出的技术：彩色多普勒能量成像〔color doppler energy CDE〕,也有称为〔color powerangio CPA〕的,此方法可提高血流检测的灵敏度,从而解决小血管低流速的问题.彩色速度成像系统〔color velocity imaping CVI〕,不受θ角影响,测量精度、分辨率更高.2.2、数字化技术：实现连续的动态聚焦〔采样--延时--检波--采样〕,控制各通道不同采样时间来实现动态聚焦.传统技术,〔延时—求和—检波—采样〕2.3、换能器技术：第一是探头的材料和工艺；第二是探头工作的频率；第三是探头的频率特性〔宽频探头,一个探头多种频率,探头变频技术也应考虑〕；第四是二位和1.5 维平面探头,可实现X、Y 方向上的动态聚焦,使三维成像实现.2.4、复合成像技术〔实时融合图像技术〕：是基于普通超声基础上研制出的新的超声技术,它利用电子声束偏转技术和数字化图像处理技术,发射和接收9个角度的超声波,获得比普通超声扫描多9 倍的图像信息,从而提高图像的细微分辨率和对比分辨率.图1、复合成像2.5、解剖M 型超声：又称任意角度M 型超声、全方位M 型超声.解剖型M 型心动图的特点：1. 可以任意角度设置取样线,M 型取样线可以和心室长轴完全垂直,减小了测量的误差.2. 可以同时设置多条M 型取样线,所以可以同时比较多个心肌节段的运动特点.3. 可以对存储的B 型图像进行回顾性的解剖M 型分析.4.新近发展的曲线解剖M 型超声心动图技术,在二维彩色多普勒速度图像之上,可以获得实时二维彩色多普勒图像中扫查切面内所有心肌节段的舒缩运动时相信息,以与速度、运动幅度、加速度、能量与应力率等局域心肌功能指标.给心肌缺血,心肌激动顺序与多节段心肌运动分析带来了新的手段.图2 解剖M 型超声原理图2.6、实时三维成像：是基于矩阵型探头技术.探头晶片被纵向、横向多线均匀切割为矩阵型排列的3000 多个阵元.接收线以16∶1 的比例排列在发射晶体周围,任何一个连续发射都能够得到更多数据.当发射的声束沿预定方向X 轴前进时,可形成一条扫描线；按相控阵方式沿Y 轴进行方位转向形成二维图像〔B 平面〕；再使二维图像沿Z 轴方向扇形移动,进行立体仰角转向〔C平面〕,形成一个金字塔形的容积结构三维图像数据库.图3、三维成像2.7、谐波成像:利用人体回声信号的二次谐波成分构成人体器官的图像,称为谐波成像〔HazmonicImaging,HI〕.原理是在基频范围内消除了引起噪音的低频成分,使器官组织的边缘成像更清晰.2.8、自动优化技术<AO>:自动优化功能,可对二维图像、彩色多普勒、多普勒频谱与频谱取样线角度进行一次性全部优化调整.系统根据不同病人条件,如肥胖、透声条件不佳等,自动调节声波处理曲线,经过复杂运算,一次性优化二维图像质量、彩色血流、多普勒频谱与多普勒取样线角度四种信息.有效的改善图像质量,提高工作效率.图4、自动优化技术三、四维彩色超声诊断仪：4D超声技术是新近发展的技术,是GE公司的独家技术.4D超声技术就是采用3D超声图像加上时间维度参数.该革命性的技术能够实时获取三维图像,超越了传统超声的限制.它提供了包括腹部、血管、小器官、产科、妇科、泌尿科、新生儿和儿科等多领域的多方面的应用.其结果是：能够显示您未出生的宝宝的实时动态活动图像,或者其它人体内脏器官的实时活动图像.图5 ＧＥ彩色超声诊断仪系列图6 GE彩色超声诊断仪系列针对于该四维彩色超声诊断仪,接下来主要介绍GE公司的VOLUSON 730 EXPERT全息数字编码实时四维彩色超声诊断系统、GE Voluson E8 超高档实时四维多普勒彩色超声诊断系统1、VOLUSON 730 EXPERT全息数字编码实时四维彩色超声诊断仪美国GE公司生产的四维彩色超声诊断仪VOLUSON730具有从二维到三维直至四维的优良图像质量与先进应用功能,开拓了超声领域全新的四维视野,刷新了超声应用的另一时代.它适用于全身各器官疾病的检查诊断.能实时、立体、直观地检测胎儿的四肢与内脏情况；为尚未出世的小宝宝打印"胎儿照片"、录制"胎儿光盘"等图7、VOLUSON 730 EXPERT3.1.1、Voluson730的主要工作原理与基本功能1、Voluson730建立在数字平台之上,利用先进的信号处理技术,保证能够获得高分辨率的二维图像,并获得立体的三维图像和实时动态的四维图像.2、应用了二次谐波成像技术、频谱和彩色多普勒技术,以与复合影像解析技术,影像质量得以进一步提高.3、特点在于Voluson730超声影像系统的波束形成器,能够处理的数据量是传统超声影像系统信息量的4倍多,从而大大提高了系统的动态范围,提供更多细节性的、高质量的影像.4、增加的动态范围增加了系统的数据处理能力,同时显著地提高了所有模式的超声工作性能.其采用3D超声图像加上时间维度参数,能够显示未出生的宝宝的实时动态活动图像,或者其它人体内脏器官的实时活动图像.5、可以实时的观察人体内部器官的动态运动.判断胎儿的发育情况,可以提高在超声引导下穿刺的精确性,可以检测和发现各种异常,从血管畸形到遗传性综合症.3.1.2、Voluson730的广泛运用Voluson730是一套完整的超声检查系统,具有优良的图像质量可用于乳腺成像、介入性泌尿外科以与一般性医疗成像.作为一套完整的超声设备,可用来进行以下研究：在妇产科检查上,V-730使发现胎心搏动的时间提前了5—7天,对判断早孕与异位妊娠〔宫外孕〕意义突出；可准确提供有关胎儿的大小、胎盘位置、羊水多少、脐带是否绕颈、脐血流是否正常等信息；胎儿面部成像可让准妈妈提前见到宝宝的模样；V-730可尽早发现胎儿的先天性缺陷,如：唇腭裂、脑积水、内脏外翻、无脑儿等等,检出率高于二维超声,有利于优生优育；V-730能够获得子宫冠状面图像,常规二维超声是不能获得的,冠状面能够清楚地描述子宫与内膜形状,从而对子宫与附件疾病〔肿瘤、子宫肌瘤、宫内膜异位、卵巢囊肿、宫内节育器移位、先天性子宫发育异常等〕的诊断准确性大大提高.在胎儿检测上可用于测定胎儿年龄；分析胎儿的发育情况；评价多胞胎或高危妊娠；检测胎儿异常；检测子宫的结构异常；检测胎盘异常；检测异常的出血；检测异位妊娠和其它的异常妊娠；检测卵巢的肿瘤和纤维瘤；胎盘定位；其出色的人体工程学设计,不存在射线、光波和电磁波等方面的辐射,对人体的健康没有任何影响,成为准妈妈的"四维影院".2、GE Voluson E8 超高档实时四维多普勒彩色超声诊断系统图8、GE Voluson E8、Voluson E8主要性能特点：斑点噪音抑制技术Ⅲ<SRI-III>具有更高的细节对比分辨率,在抑制斑点噪音的同时保留了真正的组织结构,从而提高对组织和病变的显像能力.空间复合成像技术crossXBeom<CRI>具有独特的空间复合图像采集与处理能力,增强了组织和边界的鉴别.高分辨率血流显像技术〔HD-Flow〕通过运用双向能量多普勒技术,增加了血管检查敏感性,克服了标准彩色多普勒血流外溢的弱点.灰阶血流图技术<B—Flow>显示真正的血流动力学信息,可通过将血细胞反射放大1000倍对其进行直接观察.断层超声显像技术<TUI>通过对容积数据进行同时的多切面显示,使分析和记录动态数据更方便.空间一时间图像相关技术<STIC>可以有助于临床医师快速实时获取完整的胎儿心动周期图像信息,并将原始图像存储进行后续分析.容积对比成像技术<VCl>通过将三个不同平面的图像质量最佳化,可以更好地评价病变的大小,边界和内部结构.毋庸质疑,GE的创新会明显地提高工作效率SonoVCAD<基于超声的容积计算机辅助诊断系统>通过自动获取胎儿心脏的容积图像,有助于胎儿心脏检查图像的规范化采集.3、GE彩色超声诊断仪系列的应用特点,与其基本成像.具体内容如下表：表1、GE彩色超声诊断仪系列四、未来发展与展望1、市场前景更广阔,仪器向更大〔系统化网络化〕和更小〔便携式〕两个方向发展.随着信息高速公路浪潮涌起,医学远程诊断技术已在医学超声成像领域发展.最初是开发相应超声PACS系统和超声诊断仪器相匹配,完成大量超声诊断图像信息的处理、分析、统计、归档、管理等工作,但存在单一性,不同机型,不同接口无法互联成网,更无法与其它医学成像设备CT、MRI联网.目前由于国际上DICOM3.0标准建立,已有公司将超声诊断仪器和超声图像工作站一体化的产品推向市场,并将成为高档机型发展趋势.并且,医疗设备行业的制造商都明显感受到医疗设备小型化便携化的发展趋势.这种趋势与小型化设备便携的目标不谋而合.因此朝小型化发展的趋势现已成为医疗设备市场的重要动态.2、应用领域不断增大.图9 超声诊断仪的临床应用。

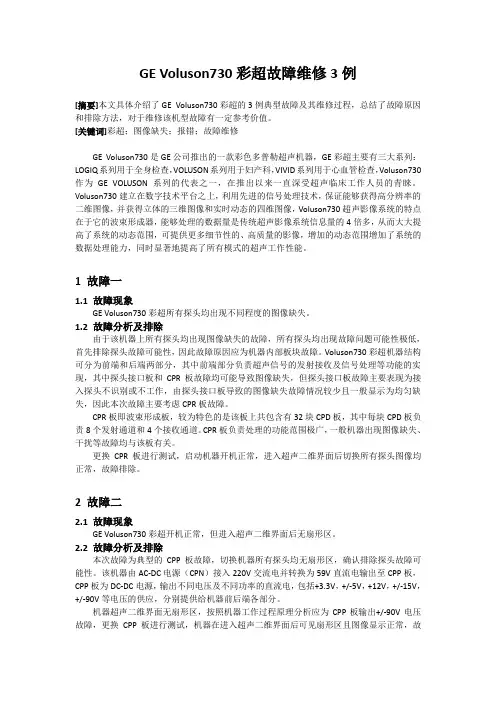

GE Voluson730彩超故障维修3例[摘要]本文具体介绍了GE Voluson730彩超的3例典型故障及其维修过程，总结了故障原因和排除方法，对于维修该机型故障有一定参考价值。

[关键词]彩超；图像缺失；报错；故障维修GE Voluson730是GE公司推出的一款彩色多普勒超声机器，GE彩超主要有三大系列：LOGIQ系列用于全身检查，VOLUSON系列用于妇产科，VIVID系列用于心血管检查，Voluson730作为GE VOLUSON系列的代表之一，在推出以来一直深受超声临床工作人员的青睐。

Voluson730建立在数字技术平台之上，利用先进的信号处理技术，保证能够获得高分辨率的二维图像，并获得立体的三维图像和实时动态的四维图像，Voluson730超声影像系统的特点在于它的波束形成器，能够处理的数据量是传统超声影像系统信息量的4倍多，从而大大提高了系统的动态范围，可提供更多细节性的、高质量的影像，增加的动态范围增加了系统的数据处理能力，同时显著地提高了所有模式的超声工作性能。

1 故障一1.1 故障现象GE Voluson730彩超所有探头均出现不同程度的图像缺失。

1.2 故障分析及排除由于该机器上所有探头均出现图像缺失的故障，所有探头均出现故障问题可能性极低，首先排除探头故障可能性，因此故障原因应为机器内部板块故障。

Voluson730彩超机器结构可分为前端和后端两部分，其中前端部分负责超声信号的发射接收及信号处理等功能的实现，其中探头接口板和CPR板故障均可能导致图像缺失，但探头接口板故障主要表现为接入探头不识别或不工作，由探头接口板导致的图像缺失故障情况较少且一般显示为均匀缺失，因此本次故障主要考虑CPR板故障。

CPR板即波束形成板，较为特色的是该板上共包含有32块CPD板，其中每块CPD板负责8个发射通道和4个接收通道。

CPR板负责处理的功能范围极广，一般机器出现图像缺失、干扰等故障均与该板有关。

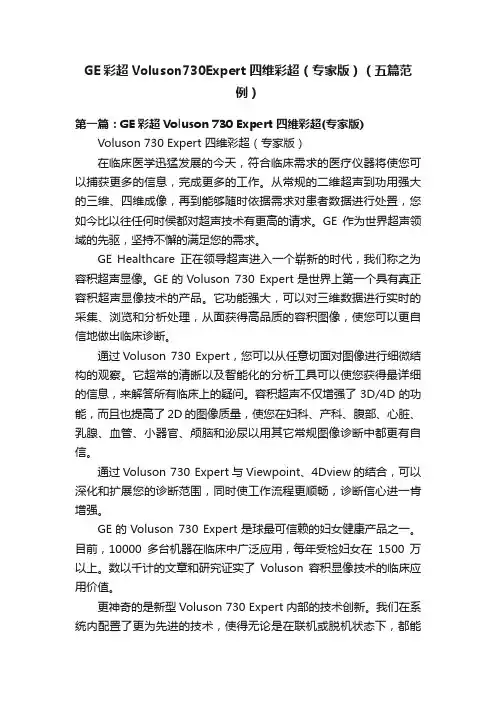

GE彩超Voluson730Expert四维彩超（专家版）（五篇范例）第一篇：GE彩超Voluson 730 Expert 四维彩超(专家版) Voluson 730 Expert 四维彩超（专家版）在临床医学迅猛发展的今天，符合临床需求的医疗仪器将使您可以捕获更多的信息，完成更多的工作。

从常规的二维超声到功用强大的三维、四维成像，再到能够随时依据需求对患者数据进行处置，您如今比以往任何时侯都对超声技术有更高的请求。

GE作为世界超声领域的先驱，坚持不懈的满足您的需求。

GE Healthcare正在领导超声进入一个崭新的时代，我们称之为容积超声显像。

GE的Voluson 730 Expert是世界上第一个具有真正容积超声显像技术的产品。

它功能强大，可以对三维数据进行实时的采集、浏览和分析处理，从面获得高品质的容积图像，使您可以更自信地做出临床诊断。

通过Voluson 730 Expert，您可以从任意切面对图像进行细微结构的观察。

它超常的清晰以及智能化的分析工具可以使您获得最详细的信息，来解答所有临床上的疑问。

容积超声不仅增强了3D/4D的功能，而且也提高了2D的图像质量，使您在妇科、产科、腹部、心脏、乳腺、血管、小器官、颅脑和泌尿以用其它常规图像诊断中都更有自信。

通过Voluson 730 Expert与Viewpoint、4Dview的结合，可以深化和扩展您的诊断范围，同时使工作流程更顺畅，诊断信心进一肯增强。

GE的Voluson 730 Expert是球最可信赖的妇女健康产品之一。

目前，10000多台机器在临床中广泛应用，每年受检妇女在1500万以上。

数以千计的文章和研究证实了Voluson容积显像技术的临床应用价值。

更神奇的是新型Voluson 730 Expert内部的技术创新。

我们在系统内配置了更为先进的技术，使得无论是在联机或脱机状态下，都能为您提供更好的图像质量，更高的分辨率和更先进的诊断能力。

目录Voluson系列 (1)Voluson E8 Expert 高端专业妇产彩色超声诊断仪 (1)Voluson E6 (1)Voluson S8专业妇产彩色超声诊断仪 (2)Voluson S6专业妇产彩色超声诊断仪 (2)Voluson i (3)Voluson e (4)Voluson 730 (4)Vivid心血管超声 (5)Vivid E9 旗舰心血管超声产品 (5)Vivid S6 (5)Vivid q 创新一代高端心血管便携彩色超声系统 (6)Vivid i (6)Vivid S5 (7)Vivid e (7)EchoPAC临床工作站软件 (7)小型超声可视化工具Vscan (8)超声远程咨询系统 (9)LOGIQ 全身应用成像超声系统 (10)LOGIQ E9 容积导航超声产品 (10)LOGIQ C9 (10)LOGIQ F Series (11)LOGIQ S7 高端全身应用彩超 (11)LOGIQ S8 (12)LOGIQ P6 (12)LOGIQ P5 (13)LOGIQ P3 (13)LOGIQ e (13)LOGIQ Book XP增强版 (14)ViewPoint6超声工作站软件 (15)超声远程咨询系统 (15)Venue40 (16)彩色数字型超声诊断仪（缺） (16)Voluson系列Voluson E8 Expert 高端专业妇产彩色超声诊断仪新超声新“视”野概述：●卓越的图像质量源于新型的矩阵和单晶体探头技术，有助于提高临床诊断信心。

●提供高分辨率容积成像(HD Live)、容积SRI (V SRI)，新一代的3D/4D 渲染模式，为妇产科临床带来崭新的研究工具。

●简单易学的4D和自动化工具，简化工作流程，有助于提高生产率并减低工作负担。

Voluson E6VolusonE6除了满足您今天在妇女健康超声影像的要求，还具备拓展您在将来开展其它临床工作的能力概述：●强大的Voluson E6的特别设计既能满足您今天的挑剔眼光，也能满足您挑战不同的临床应用。

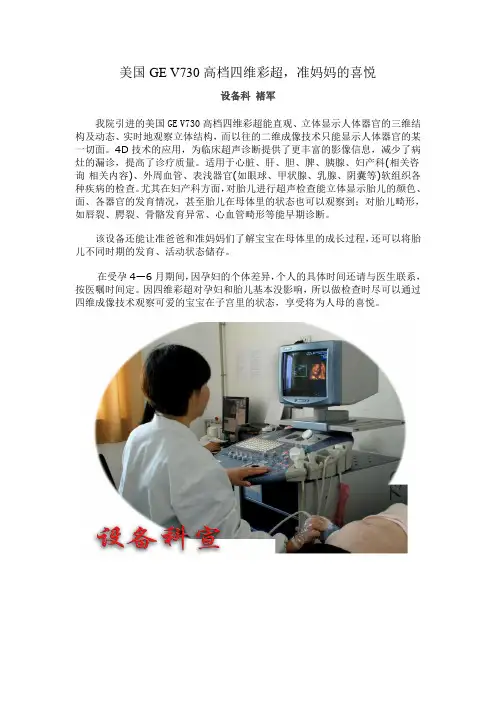

美国GE V730高档四维彩超，准妈妈的喜悦
设备科褚军
我院引进的美国GE V730高档四维彩超能直观、立体显示人体器官的三维结构及动态、实时地观察立体结构，而以往的二维成像技术只能显示人体器官的某一切面。

4D技术的应用，为临床超声诊断提供了更丰富的影像信息，减少了病灶的漏诊，提高了诊疗质量。

适用于心脏、肝、胆、脾、胰腺、妇产科(相关咨询相关内容)、外周血管、表浅器官(如眼球、甲状腺、乳腺、阴囊等)软组织各种疾病的检查。

尤其在妇产科方面，对胎儿进行超声检查能立体显示胎儿的颜色、面、各器官的发育情况，甚至胎儿在母体里的状态也可以观察到；对胎儿畸形，如唇裂、腭裂、骨骼发育异常、心血管畸形等能早期诊断。

该设备还能让准爸爸和准妈妈们了解宝宝在母体里的成长过程，还可以将胎儿不同时期的发育、活动状态储存。

在受孕4—6月期间，因孕妇的个体差异，个人的具体时间还请与医生联系，按医嘱时间定。

因四维彩超对孕妇和胎儿基本没影响，所以做检查时尽可以通过四维成像技术观察可爱的宝宝在子宫里的状态，享受将为人母的喜悦。

彩超诊断妇产科急腹症的临床研究发布时间：2023-02-28T06:46:12.038Z 来源：《中国医学人文》2022年33期作者：胡兆静[导读] 分析应用彩超诊断妇科急腹症的准确程度及临床价值。

胡兆静潍坊市坊子区人民医院 261200摘要：目的分析应用彩超诊断妇科急腹症的准确程度及临床价值。

方法选择我院妇产科急腹症患者作为研究对象，以2021年4月到2022年4月住院的共90例为准，所有患者实施彩超检查，根据检查数据结果诊断确定病症，与病理诊断结果进行对比分析。

结果比较结果显示，以病理诊断结果为准，彩超诊断急腹症总准确率为93.33%，90例患者中有84例患者彩超诊断与病理诊断结果一致。

其中，病理诊断异位妊娠患者共59例，彩超诊断57例，准确率为96.61%；病理诊断卵巢肿瘤蒂扭转患者共18例，彩超诊断16例，诊断准确率为88.89%；病理诊断急性盆腔炎患者共7例，彩超诊断6例，准确率为85.71%；病理诊断黄体破裂为6例，彩超诊断5例，诊断准确率83.33%。

结论依据彩超检查数据诊断妇产科急腹症，准确率较高，因此，彩超的临床诊疗方式是比较理想、有效的，不仅能够高效检验、分析急腹症具体病症类型，还能通过各种数据、图片记录，为其他科室医师诊疗提供有效依据。

关键词：妇产科急腹症；彩超检查；病理检查；准确率；临床意义急腹症是妇产科临床中常见的疾病，以患者腹部剧痛为直接表现，但由于造成腹痛的原因复杂，在不影响患者身体健康的情况下，需要及时进行病因确诊，才能对症用药，从而选择准确、科学的诊疗方法，减轻患者疼痛状况，促进患者身体恢复。

在临床中，单纯通过问询及经验进行诊断，误诊、漏诊几率较高；而通过实验室病理切片检查进行诊断，需要等候的时间较长，在患者腹痛严重的情况下，长时间等待可能引发各种并发症及不良反应，导致出现更为复杂的情况，直接危及患者生命安全。

因此，选择一种高效、准确、快捷、先进的诊断方式，对妇产科急腹症治疗具有重要意义。

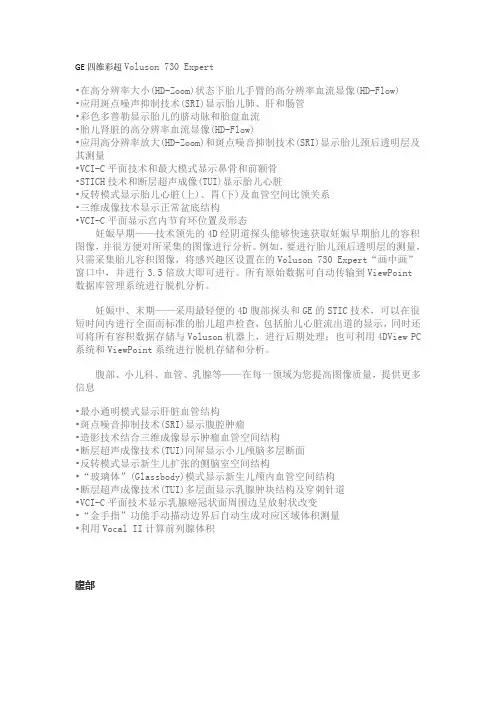

GE四维彩超Voluson 730 Expert•在高分辨率大小(HD-Zoom)状态下胎儿手臂的高分辨率血流显像(HD-Flow) •应用斑点噪声抑制技术(SRI)显示胎儿肺、肝和肠管•彩色多普勒显示胎儿的脐动脉和胎盘血流•胎儿肾脏的高分辨率血流显像(HD-Flow)•应用高分辨率放大(HD-Zoom)和斑点噪音抑制技术(SRI)显示胎儿颈后透明层及其测量•VCI-C平面技术和最大模式显示鼻骨和前额骨•STICH技术和断层超声成像(TUI)显示胎儿心脏•反转模式显示胎儿心脏(上)、胃(下)及血管空间比领关系•三维成像技术显示正常盆底结构•VCI-C平面显示宫内节育环位置及形态妊娠早期——技术领先的4D经阴道探头能够快速获取妊娠早期胎儿的容积图像，并很方便对所采集的图像进行分析。

例如，要进行胎儿颈后透明层的测量，只需采集胎儿容积图像，将感兴趣区设置在的Voluson 730 Expert“画中画”窗口中，并进行3.5倍放大即可进行。

所有原始数据可自动传输到ViewPoint数据库管理系统进行脱机分析。

妊娠中、末期——采用最轻便的4D腹部探头和GE的STIC技术，可以在很短时间内进行全面而标准的胎儿超声检查，包括胎儿心脏流出道的显示，同时还可将所有容积数据存储与Voluson机器上，进行后期处理；也可利用4DView PC 系统和ViewPoint系统进行脱机存储和分析。

腹部、小儿科、血管、乳腺等——在每一领域为您提高图像质量，提供更多信息•最小通明模式显示肝脏血管结构•斑点噪音抑制技术(SRI)显示腹腔肿瘤•造影技术结合三维成像显示肿瘤血管空间结构•断层超声成像技术(TUI)同屏显示小儿颅脑多层断面•反转模式显示新生儿扩张的侧脑室空间结构•“玻璃体”(Glassbody)模式显示新生儿颅内血管空间结构•断层超声成像技术(TUI)多层面显示乳腺肿块结构及穿刺针道•VCI-C平面技术显示乳腺癌冠状面周围边呈放射状改变•“金手指”功能手动描动边界后自动生成对应区域体积测量•利用Vocal II计算前列腺体积腹部高品质的二维图像、优秀的分辨率和良好的穿透力是腹部超声检查的关键。

GEGE在1998年收购了美国超声公司Diasonics，结合自己产品开发了放射LOGIQ 系列超声。

1998年又收购了Vingmed公司,于是诞生了进入了心脏领域的VIVID 系列超声产品。

2001年从MEDISON手中收购了奥地利的超声巨头Kretz公司，凭借此公司在4D方面的优势，他们建立了妇科产科的VOLUSON系列超声。

LOGIQ系列彩超产品是LOQIQ e, LOGIQ 3, LOGIQ 5, LOGIQ 7, LOGIQ 9。

在不同国家和地区他们又丰富了中高端彩超产品系列。

于2006年推出了LOGIQ P5, LOGIQ S6。

2008年又增加了LOGIQ P6，LOGIQ E9。

2009年金融危机时，针对中国4万亿的投资和乡村医疗计划，开发出了LOGIQ C3, LOGIQ C5低成本,低图像质量的投标产品.目前在亚太区域销售。

VOLUSON系列便携彩超有VOLUSON e, VOLUSON i 台式妇科彩超VOLUSON 730（2007年）后来更新为VOLUSON E8。

中间增加了VOLUSON E6。

VIVID心脏系列便携彩超有VIVID e, VIVID i, 台式VIVID S6，VIVID 7, VIVID E9。

VIVID E9配有心脏4D成像探头。

GE的手持式超声Vscan（手机大小)可以扫查心脏功能。

在GE的黑白超逐渐停产之际，目前又推出了手持黑白Venue40。

这个新的产品线体现了欧美市场的不景气.GE的特点就是市场营销非常优秀，对于低端产品的策略是解构主义加贴牌。

飞利浦PhilipsPhilips当初是卖掉旗下一家公司，有了充足的资金而转投入医疗行业的。

随着美国的两大超声企业ATL和HP公司分别被飞利浦收购，飞利浦拥有了放射和心脏两大彩超产品线。

飞利浦放射超声有HD3, EnVisor(2002年），HD7,HD11，HD15。

高端彩超iU22（全身）,iE33（心脏）叱诧超声市场十年一直无人匹敌。

美国GE四维彩超在雄县济康医院启用雄县首台最先进美国GE四维彩超在雄县济康医院启用，可以看腹中宝宝的微笑奥!11月18日，雄县首台最先进的美国GE730四维彩超正式落户雄县济康医院!全面提升雄县妇产科健康保健的检查的标准 !GE 730 秉承了GE公司Voluson系列超产品优异的图像品质:有成熟完美的实时四维成像技术和高达25帧/秒的容积扫描速度，继续保持着同档容积超声产品的领先地位。

超凡的二维、三维和四维图像质量是Voluson 730 成为能适应不同临床诊断需求的性能优异的诊断系统。

GE四维彩超是目前世界上最先进的彩色超声设备。

它提供了包括腹部、血管、小器官、产科、妇科、泌尿科、新生儿和儿科等多领域的多方面的应用。

尤其在妇产方面，四维彩超能够对胎儿进行动态、立体超声检查，显示胎儿的颜色、面、各器官的发育情况，甚至胎儿在母体里的状态也可以观察到;对胎儿畸形，如唇裂、腭裂、骨骼发育异常、心血管畸形等能早期诊断，大大提高胎儿畸形的检出率及准确率，减少出生缺陷儿的发生。

容积超声充分展示胎儿发育：第一孕程：从受孕到妊娠的第13周，胎儿发育到大约3英寸大小。

通过经阴道容积超声探头，胎儿的眼睛、脚趾、关节、神经系统、血液循环系统和消耗系统的发育状况已清晰可见。

运用多平面成像和三维重建技术，胎儿颈后透明层的测量和以及绒毛穿刺活检等功能得到明显增强。

第二孕程：从14周到26周，通过容积超声的运用，可以显示出胎儿骨骼、消化系统、循环系统和神经系统的快速发育。

胎儿大约发育到13英寸左右，体重大约2磅。

在第2孕程，容积超声显像在解剖学测量以及胎儿缺陷检查方面发挥卓越的作用。

第三孕程：从27周到出生，胎儿的器官和神经开始全面发育成形。

体重快速增长。

胎儿绝大部分时间里处在“头部向下”出生位置。

容积超声在分析胎儿宫腔内运动及身体面部轮廓形态学研究方面提供非常有价值的临床手段。

诊断优越性临床实用性：Voluson 730的独特的超声容积显像技术，满足了临床医生和患者对临床实践应用领域中实用的功能的相同需求。

医技与临床 Yijiyulinchuang 《中外医学研究》第17卷 第13期（总第417期）2019年5月①荆州市第三人民医院　湖北　荆州　434000通信作者：金曼产前系统胎儿超声筛查胎儿心脏的临床价值胡蝶①　金曼①【摘要】　目的：探究产前系统胎儿超声筛查胎儿心脏的临床价值。

方法：选取笔者所在医院2016年10月-2017年10月行产前系统胎儿超声检查的孕妇352例为研究对象，采用四腔心切面(4C)、左、右心室流出道切面(VOTV)及三血管气管切面(3VT)对胎儿心脏进行初步筛选，疑有心脏异常的胎儿使用超声心动图检查。

结果：352例受检胎儿中，共检查出23例心脏先天畸形胎儿，其中产前检出21例，检出率为91.30%；漏诊2例，漏诊率为8.70%。

结论：产前系统胎儿超声筛查能快速、准确地诊断出胎儿心脏异常情况，可提高心脏畸形确诊率，对胎儿心脏筛查具有较高的临床应用价值，该方式值得大力推广并普及使用。

【关键词】　产前系统；　超声筛查；　胎儿；　心脏畸形；　临床价值 doi：10.14033/ki.cfmr.2019.13.033文献标识码　B文章编号　1674-6805(2019)13-0076-03 近年来，胎儿心脏发育异常发病率逐年增加，是危害儿童及成人健康与生命的残酷“杀手”。

有报道称，先天性心脏病占我国出生婴儿的8%~12%，漏诊率在1.3%左右，对于较为复杂的情况，目前尚未有良好的治疗方法，出生后死亡率趋近于10%，是新生儿及儿童期的主要死亡原因之一[1]。

因此，如何提高胎儿心脏发育异常的产前诊断率，是目前医学界亟待解决的问题。

随着胎儿超声筛查技术不断提高，筛查工作迅速发展，使心脏切面选择、最佳筛查孕期掌握等逐步规范化，不仅降低了操作难度，还能缩短辐照时间，降低新生儿心脏缺陷率，是目前临床上产前筛查胎儿心脏病异常的良好方式[2-3]。

本次研究以2016年10月-2017年10月来接受产前系统胎儿超声检查的孕妇作为研究对象，旨在探究产前系统胎儿超声筛查胎儿心脏的临床价值，现将具体情况汇报如下。

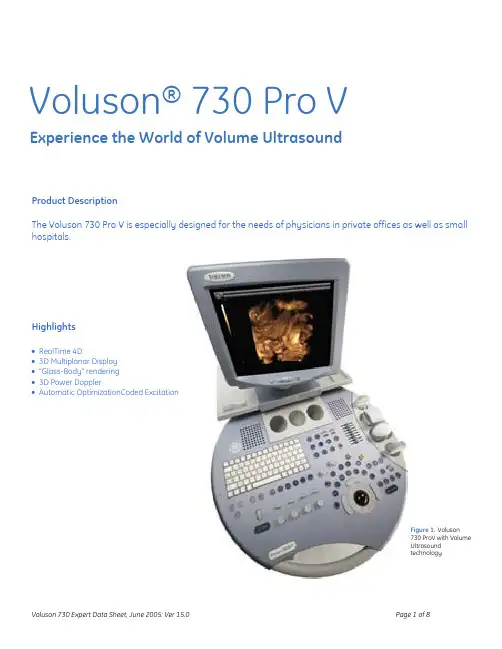

Voluson 730 Pro 彩色多普勒超声诊断系统妇科健康保健的金标准Voluson 730 Pro秉承了GE公司Voluson系列超产品优异的图像品质。

Voluson 730 Pro建立在拥有成熟容积超声技术的Voluson平台，在满足临床客户需求及不断创新当中始终保持着：·领先的容积超声技术·卓越的诊断优势·持续技术更新与支持·全数字化处理模式优异的GE彩超Voluson 730 Pro实现了GE所承诺的不断为临床需要提供最佳成像质量的诊断设备的诺言。

超凡的二维、三维和四维图像质量是Voluson 730 Pro成为能适应不同临床诊断需求的性能优异的诊断系统。

容积超声技术改变了传统超声检查的观念，GE的Voluson 730 Pro拥有成熟完美的实时四维成像技术和高达25帧/秒的容积扫描速度，继续保持着同档容积超声产品的领先地位。

容积超声充分展示胎儿发育第一孕程：从受孕到妊娠的第13周，胎儿发育到大约3英寸大小。

通过经阴道容积超声探头，胎儿的眼睛、脚趾、关节、神经系统、血液循环系统和消耗系统的发育状况已清晰可见。

运用多平面成像和三维重建技术，胎儿颈后透明层的测量和以及绒毛穿刺活检等功能得到明显增强。

第二孕程：从14周到26周，通过容积超声的运用，可以显示出胎儿骨骼、消化系统、循环系统和神经系统的快速发育。

胎儿大约发育到13英寸左右，体重大约2磅。

在第2孕程，容积超声显像在解剖学测量以及胎儿缺陷检查方面发挥卓越的作用。

第三孕程：从27周到出生，胎儿的器官和神经开始全面发育成形。

体重快速增长。

胎儿绝大部分时间里处在“头部向下”出生位置。

容积超声在分析胎儿宫腔内运动及身体面部轮廓形态学研究方面提供非常有价值的临床手段。

诊断优越性临床实用性Voluson 730 Pro的独特的超声容积显像技术，满足了临床医生和患者对临床实践应用领域中实用的功能的相同需求。

0000美国GE730 四维彩超的优势来源：济南天伦不孕不育医院责任编辑：lium2010-07-24点击量：234000000在济南天伦不孕不育医院广泛应用美国GE730四维彩超做常规妇科检查，四维彩超的应用极大的提高了对疾病的诊断率，可以更清晰的发现女性腹中病变，对查明不孕不育原因起到很大的帮助作用。

什么是四维彩超？美国GE730四维彩超有哪些优势呢？00000首先来了解下什么是四维彩超：00000四维彩色超声诊断仪是目前世界上最先进的彩色超声设备.“4D”是“四维”的缩写。

第四维是指时间这个矢量，所以也被称作实时三维。

对于超声学来说，4D超声技术是彩超行业的革命性突破，最先由韩国麦迪逊公司率先研发出并开始推广。

4D超声技术就是采用3D超声图像加上时间维度参数，该革命性的技术能够实时获取三维图像，超越了传统超声的限制。

它提供了包括腹部、血管、小器官、产科、妇科、泌尿科、新生儿和儿科等多领域的多方面的应用。

其结果是：能够显示您未出生的宝宝的实时动态活动图像，或者其它人体内脏器官的实时活动图像。

同其它3D超声诊断过程相比，4D超声使得大夫可以实时的观察人体内部器官的动态运动。

比如说：医生能够根据胎儿的运动来判断胎儿的发育情况，通过对穿刺针三维平面运动的观察可以提高在超声引导下穿刺的精确性。

所以临床医生和超声科大夫可以检测和发现各种异常，从血管畸形到遗传性综合征。

00000美国GE730四维彩超有哪些优势：00000该设备是目前世界最先进的彩色超声设备，能够清晰显示人体内脏器官的即时活动图像。

与以往的普通B超、传统二维彩超系统相比，GE四维彩超能直观、立体显示人体器官的三维结构及动态，实时地观察立体结构，对孕妇产前检查，各种疾病的诊断，有着现今其他超声无可替代的优越性，极大提高了临床诊断的准确性。

更形象、更直观、更丰富的诊断信息，可多角度观测到胎儿宫内生长发育情况，早期诊断胎儿各类先天性畸形，如脑膨出、脊柱裂、无脑儿、单腔心等，帮助准妈妈们生一个健康可爱的小宝宝。

GE Voluson730 EXPERTGE医疗系统集团对超声影像发展的投入超过了以往任何时代。

GE与Kretz强手协作，无疑将以技术领导者的身份，通过其独有的影像技术专长将超声技术引入一个新的时代。

Voluson 730专家版建立在数字技术平台之上，利用先进的信号处理技术保证能够获得高分辨率的二维图像，并获得立体的三维图像和实时动态的四维图像。

由于应用了二次谐波成像技术、频谱和彩色多普勒技术，以及最新成果——复合影像解析技术，影像质量得以进一步提高。

GE公司的Voluson 730超声影像系统的特点在于它的波束形成器，能够处理的数据量是传统超声影像系统信息量的4倍多，从而大大提高了系统的动态范围，提供更多细节性的、高质量的影像。

增加的动态范围增加了系统的数据处理能力，同时显著地提高了所有模式的超声工作性能。

出色的Porsche人体工程学设计，GE与有着世界声誉的Porsche 设计者们通力协作，生产出了这种专门为超声系统操作者们设计的，易于操作的先进超声系统。

特殊的直观设计使诊断更加方便，提高了工作效率。

四维彩色超声诊断仪是目前世界上最先进的彩色超声设备,采用3D超声图像加上时间维度参数，超越了传统超声的限制,提供了包括腹部、血管、小器官、产科(相关咨询相关内容)、妇科(相关咨询相关内容)、泌尿科、新生儿和儿科(相关咨询相关内容)等多领域的多方面的应用。

能够显示未出生的宝宝的实时动态活动图像，或者其它人体内脏器官的实时活动图像。

医生能够根据胎儿的运动来判断胎儿的发育情况，通过对穿刺针三维平面运动的观察可以提高在超声引导下穿刺的精确性。

所以临床医生和超声科大夫可以检测和发现各种异常，从血管畸形到遗传性综合征。

Voluson 730是一套完整的超声检查系统，可用于乳腺成像、介入性泌尿外科以及一般性医疗成像。

作为一套完整的超声设备，可用来进行以下研究：◆测定胎儿年龄◆分析胎儿的发育情况◆评价多胞胎或/和高危妊娠◆检测胎儿异常◆检测子宫的结构异常◆检测胎盘异常◆检测异常的出血◆检测异位妊娠和其它的异常妊娠◆检测卵巢的肿瘤和纤维瘤◆胎盘定位高清晰度的图像质量，准妈妈的“四维影院”，四维彩色超声诊断仪能自动为胎儿进行宫内拍“写真”和动态录像，为众多的准妈妈增添了安心和情趣。
