奥鹏西安交通大学课程考试《电机学(高起专)》参考资料答案.doc

单选题答案选项变比为的自耦变压器与同容量的普通双绕组变压器相比较，二者绕组容量的比值为1-1/Ka B变压器短路试验所测损耗主要为铜耗A变压器负载电流不变时，功率因数越大，其效率与铁损耗、铜损耗比值有关D变压器铁耗与铜耗相等时效率最大，设计电力变压器时应使铁耗（）铜耗等于C 变压器一次侧匝数增加5%，二次侧匝数下降5%，励磁电抗将会（）增加约10%B电力变压器带电阻电感性负载运行时，负载电流相同的情况下，cos越高，则（）二次电压变化率越小，效率越高D对称三相交流绕组中通入对称的三相正弦交流电流，产生：圆形C 空间按正弦分布的磁场波以n(r/min)转速切割一短距线圈感应的电动势与切割整距线圈时相比，感应电势将（）无变化A连接组号不同的变压器不能并联运行，是因为空载环流太大D两台变压器并联运行时，其负荷与短路阻抗（）分配标幺值成反比B如果一台三相感应电动机运行时的转差率为0.25，则此时通过气隙传递的功率有25%是转子铜耗A 三相变压器的电压比是指（）之比一、二次侧相电动势A 三相同步发电机的直轴电枢反应电抗为Xad，直轴同步电抗为Xd，则二者的大小关Xad<Xd C三相异步电动机空载时气隙磁通的大小主要取决于（）电源电压A升压变压器一次绕组的每匝电动势（）二次绕组的每匝电动势。

等于A他励直流电动机拖动恒转矩负载进行串电阻调速，调速前后的电枢电流分别为和，那么两者之间的关系为：I1=I2B 同步发电机三相对称稳态短路时的电枢反应是去磁C同步发电机与大电网并联以后、若仅调节励磁电流，则有功不变，无功变化A一变压器负载呈容性，当负载增加时，副边电压不变B一台50Hz的三相异步电动机，额定转速为975r/min，同步转速为1000r/min，则转差率为（）0.025A 一台变比为k=10的变压器，从低压侧做空载试验，求得二次侧的励磁阻抗标幺值为16，则一次侧的励磁阻抗标幺值是（）16A一台并励直流电动机拖动一台他励直流发电机运行，发电机的励磁电流和负载电阻均保持不变，当电动机的转速下降时，发电机的输出功率将（）减小C一台三相电力变压器，Sn=20KVA，，采用Yd（星形/三角形）连接，当此变压器额定运行时，二次侧额定电流为28.87B一台三相异步电动机，频率为50Hz，极对数为2，则同步转速为（）r/min1500B一台与大电网并联运行的隐极同步发电机，其功率角θ为20°，增加励磁使增加一倍，θ变为9.84°B异步电动机带恒转矩负载运行，电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩不变C异步电动机定子漏磁通是由定、转子磁动势共同产生的D直流电动机电磁转矩的作用方向与转子的旋转方向相反B多选答案选项电机空载运行时以下哪种损耗B.铁损耗C.附加损耗D.机械损耗BCD关于电机中的导电材料，以下正确的是A.电阻损耗小C.导电性能好D.一般选用紫铜线ACD关于同步电机的三种励磁状态，以下说法正确的是A.欠励磁状态，从电网吸收滞后的无功电D.过励磁状态，从电网输出滞后的无功电AD减小谐波的方法有A.采用斜槽B.采用分数槽绕组C.适当选择节距D.合理设计气隙磁场ABCD铁损耗主要由哪两部分损耗组成C.磁滞损耗D.涡流损耗CD同步发电机的不对称运行造成的不良影响包括A.转子附加损耗B.附加转矩C.发热D.振动ABCD以下哪种电机属于自励式直流电机A.并励式电机B.串励式电机D.复励式电机ABD异步电动机的调速方法主要分为A.变极调速B.变频调速C.变转差率调速ABC异步电动机有哪几种工作状态A.电动机状态B.发电机状态C.电磁制动状态ABC判断答案选项保持异步电动机磁通不变进行的变频调速是一种恒功率的调速方案。

电机学考试题+参考答案一、判断题（共100题，每题1分，共100分）1.异步电动机在额定运行时效率较高。

（）A、正确B、错误正确答案：A2.电机和变压器常用的铁心材料为软磁材料。

()A、正确B、错误正确答案：A3.通常同步调相机都工作于过励状态，以便从电网吸收容性无功功率，改善电网功率因数。

（）A、正确B、错误正确答案：A4.增大异步电动机电源电压，电磁转矩增大，有功功率增大，异步电动机的功率因数升高。

（）A、正确B、错误正确答案：B5.铁磁材料在初始磁化阶段内磁场随外磁场变化较快。

()A、正确B、错误正确答案：B6.当交流电源电压加到变压器的一次绕组后，在变压器铁芯中产生的交变磁通将分别在一次侧绕组和二次侧绕组中产生感应电动势A、正确B、错误正确答案：A7.变压器的空载电流又称为励磁电流，主要作用是建立磁场，同时还提供铁芯损耗。

()A、正确B、错误正确答案：A8.异步电动机采用变比为2的自耦变压器起动，起动电流变成直接起动时的1/4。

（）A、正确B、错误正确答案：B9.并网运行的同步发电机在撤掉原动机后，转速会先下降后在升高至同步逮。

（）A、正确B、错误正确答案：A10.电动机的电磁转矩与电源电压的平方成正比。

（）A、正确B、错误正确答案：A11.同步发电机的内功率因数角由负载性质决定。

（）A、正确B、错误正确答案：B12.变压器的电压比是指一、二次绕组的额定线电压之比。

()A、正确B、错误正确答案：A13.凸极同步发电机和隐极同步发电机的电磁功率计算公式是相同的。

（）A、正确B、错误正确答案：B14.深槽和双笼型异步电动机运行性能和普通笼型异步电动机相比，起动性能好，运行性能相同。

（）。

A、正确B、错误正确答案：B15.采用短距与分布绕组的方法我们就能够获得最理想的电动势。

（）A、正确B、错误正确答案：B16.同步发电机的励磁系统只起调压作用。

（）A、正确B、错误正确答案：B17.产生磁通的载流线圆称为励磁绕组，励磁绕组中的电流称为肠酸单施，…能端出可以是交准，直流的酸电流产生磁场为值定磁场，交流肠磁电流产生硬场为文发磁场。

西交《电机学》在线作业
试卷总分:100 得分:100
一、单选题(共20 道试题,共40 分)
1.铁心叠片越厚，其损耗（）。

A.越大；
B.越小；
C.不变；
D.不确定。

答案:A
2.{图}
A.A
B.B
C.C
D.D
答案:A
3.所谓调速性能好，是指电动机拖动机械负载的（）
A.转速变化范围广，速度变化连续易调
B.转速变化范围窄，速度不连续
C.其他都不正确
答案:A
4.变压器的其它条件不变，外加电压增加10℅，则原边漏抗X1，副边漏抗X2和励磁电抗Xm将（）。

A.不变
B.增加10%
C.减少10%（假设磁路不饱和）
D.增加2０%
答案:A
5.一台变比为k＝5的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为10，那么原边的励磁阻抗标幺值是（）。

A.10；
B.250；
C.0.4；
D.2。

答案:A
6.变压器短路试验时的损耗（）。

A.全部为铜耗
B.主要为铜耗
C.主要为铜耗，铁耗可以忽略
D.主要为铁耗，铜耗可以忽略。

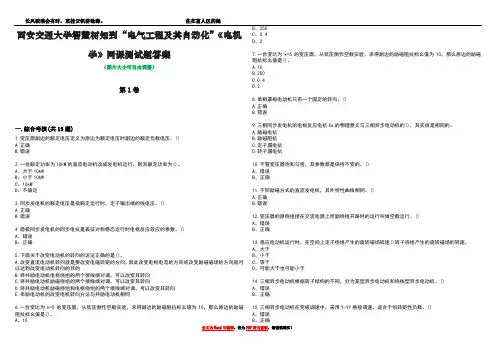

西安交通大学智慧树知到“电气工程及其自动化”《电机学》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.变压器副边的额定电压定义为原边为额定电压时副边的额定负载电压。

()A.正确B.错误2.一台额定功率为10kW的直流电动机改成发电机运行，则其额定功率为()。

A、大于10kWB、小于10kWC、10kWD、不确定3.同步发电机的额定电压是指额定运行时，定子输出端的线电压。

()A.正确B.错误4.隐极同步发电机的同步电抗是表征对称稳态运行时电枢反应效应的参数。

()A、错误B、正确5.下面关于改变电动机的转向的说法正确的是()。

A.改变直流电动机转向就是要改变电磁转矩的方向，因此改变电枢电流的方向或改变励磁磁场的方向就可以达到改变电动机转向的目的B.将并励电动机电枢绕组的两个接线端对调，可以改变其转向C.将并励电动机励磁绕组的两个接线端对调，可以改变其转向D.将并励电动机励磁绕组和电枢绕组的两个接线端对调，可以改变其转向E.串励电动机的改变电机转向方法与并励电动机相同6.一台变比为k=5的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为10，那么原边的励磁阻抗标幺值是()。

A、10B、250C、0.4D、27.一台变比为k=5的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为10，那么原边的励磁阻抗标幺值是()。

A.10B.250C.0.4D.28.单相罩极电动机只有一个固定的转向。

()A.正确B.错误9.三相同步发电机的电枢反应电抗Xa的物理意义与三相异步电动机的()，其实质是相同的。

A.励磁电抗B.励磁阻抗C.定子漏电抗D.转子漏电抗10.不管变压器饱和与否，其参数都是保持不变的。

()A、错误B、正确11.不同励磁方式的直流发电机，其外特性曲线相同。

()A.正确B.错误12.变压器的原绕组接在交流电源上而副绕组开路时的运行叫做空载运行。

()A、错误B、正确13.感应电动机运行时，在空间上定子绕组产生的旋转磁场转速()转子绕组产生的旋转磁场的转速。

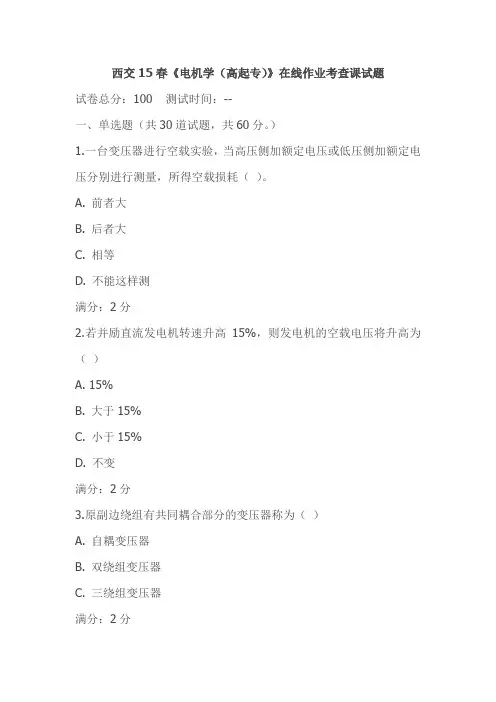

西交15春《电机学（高起专）》在线作业考查课试题试卷总分：100 测试时间：--一、单选题（共30道试题，共60分。

）1.一台变压器进行空载实验，当高压侧加额定电压或低压侧加额定电压分别进行测量，所得空载损耗（）。

A. 前者大B. 后者大C. 相等D. 不能这样测满分：2分2.若并励直流发电机转速升高15%，则发电机的空载电压将升高为（）A. 15%B. 大于15%C. 小于15%D. 不变满分：2分3.原副边绕组有共同耦合部分的变压器称为（）A. 自耦变压器B. 双绕组变压器C. 三绕组变压器满分：2分4.所谓调速性能好，是指电动机拖动机械负载的（）A. 转速变化范围广，速度变化连续易调B. 转速变化范围窄，速度不连续C. 以上都不正确满分：2分5.并励直流发电机的额定功率PN等于（）A. UNINηNB. EaIaC. UNIN满分：2分6.下面关于励磁电抗Xm的说法正确的是（）A. 是主磁通引起的电抗B. 反映了铁心的导电性能C. 反映铁耗的多少满分：2分7.一台三相变压器，SN=20kVA，U1N/U2N=1000/400V，Y，d接法，当此变压器额定运行时，二次侧的每相电流值为（）A. 50AB. 28.87AC. 16.67A满分：2分8.三相交流电机的定子合成磁势为圆形旋转磁势，其幅值表达式中的电流I1为（）A. 每相电流的最大值B. 每相电流的有效值C. 线电流D. 三相电流的代数和满分：2分9.异步电动机的功率因数（）A. 总是滞后的B. 总是超前的C. 负载较小时超前D. 负载较大时滞后满分：2分10.三相异步电动机空载时基波主磁通的大小主要取决于（）A. 气隙大小B. 电源电压C. 电机铁心材质D. 绕组的漏电抗满分：2分11.三相同步发电机的电枢反应电抗Xa的物理意义与三相异步电动机的（），其实质是相同的。

A. 励磁电抗B. 励磁阻抗C. 定子漏电抗D. 转子漏电抗满分：2分12.直流电动机的电势Ea比端电压U（）A. 大B. 小C. 相等满分：2分13.在维修三相异步电动机的定子绕组时，若把每相的匝数N1适当增加了，则气隙中每极磁通将（）A. 增加B. 不变C. 减少D. 无关满分：2分14.若要改变并励直流发电机的电枢两端的正负极性，则采用的方法应为（）。

西安交通大学课程考试复习资料单选题1.电路主要由负载、导线、电源和( )组成A.变压器B.开关C.发电机D.仪表答案: B2.已知Uab=8V,Va=10V,则Vb等于 ( )A.2VB.-2VC.10VD.8V答案: A3.电压的符号是( )A.AB.IC.VD.U答案: D4.电流的符号是( )A.AB.IC.VD.U答案: B5.在电动机的继电接触器控制电路中,实现延时控制功能的电器是( )。

A.热继电器B.熔断器C.中间继电器D.时间继电器答案: D6.200V等于( )KVA.200B.2C.2000D.0.2答案: D7.电路的三种状态是指通路、断路和( )A.开路B.短路C.回路D.支路答案: B8.1微安等于( )安A.B.C.D.答案: B9.电流的单位是( )A.AB.VC.WD.P答案: A10.在电路的基本组成中,具有传输电能作用的是 ( )A.电源B.负载C.连接导线D.控制装置答案: C11.电路由( )和开关四部分组成。

A.电源、负载、连接导线B.发电机、电动机、母线C.发电机、负载、架空线路D.电动机、灯泡、连接导线答案: A12.电路中负载上电压的实际方向为A.从高电位指向低电位B.从低电位指向高电位C.与元件上电流的方向相反D.与其参考方向相同答案: A13.1安培等于( )微安A.B.C.D.答案: B14.电流的形成是指A.自由电子的定向移动B.正电荷的定向移动C.电荷的自由移动D.电荷的定向移动答案: D15.某三相反应式步进电动机的步距角为1.5,如驱动电动机的脉冲频率为2000HZ,则电动机的转速为( )。

A.500r/minB.600r/minC.750r/minD.1000r/min答案: A16.在电路的基本组成中,导线的作用是( )A.消耗电能B.提供电能C.传输电能D.控制电路状态答案: C17.在电路的基本组成中,电源的的作用是( )A.消耗电能B.提供电能C.传输电能D.控制电路状态答案: B18.在电路的基本组成中,负载的作用是 ( )A.消耗电能B.提供电能C.传输电能D.控制电路状态答案: A19.在电路的基本组成中,用于把其他形式的能转换为电能的是 ( )A.电源B.负载C.连接导线D.控制装置答案: A20.图示电路原先已处于稳定状态，t=0时开关S闭合，则i(0+)=( )。

三相变压器的电压比是指（A)之比。

A、一、二次侧相电动势B、一、二次侧线电动势C、一二次侧线电压D、一二次侧相电压一台并励直流电动机拖动一台它励直流发电机。

如果发电机的励磁电流和负载电阻均保持不变,而电动机的转速有所下降,发电机的输出功率将() 减小变压器负载呈容性，负载增加时，副边电压（C）。

A.呈上升趋势B.不变C.可能上升或下降两台变压器并联运行时,其负荷与短路阻抗(B)分配。

A.大小成反比B.标幺值成反比C.标幺值成正异步电动机定子漏磁通是由( A )A. 定子磁动势产生的B. 转子磁动势产生的C. 气隙磁动势产生的D. 定、转子磁动势共同产生的变压器负载电流不变时，功率因数越大，其效率（D ）(A) 越大(B)越小(C) 不变(D)与铁损耗、铜损耗比值有关一台三相异步电动机，频率为50Hz，极对数为2，则同步转速为(B)r/min。

(A) 1000 (B) 1500 (C) 3000 (D) 750一台变比K=3的三相变压器,在低压侧加额定电压,测出空载功率P0=3000W,若在高压侧加额定电压,则功率为（3000瓦）异步电机转子电流频率随着转速升高将(C)。

A、变大B、变小C、不变D、先变大后变小直流电动机采用降低电源电压的方法起动，其目的是（ B ）A、使起动过程平稳；B、减小起动电流；C、减小起动转矩；D、节省电能一台三相感应电动机其额定值为0.75(功率因数)，0.8(效率)，3Kw，380V(Y)。

额定运行时定子电流为( D : 7.6A)A 6.5A B7.3A C6.08A D 7.6A一台变比为的变压器，从低压侧做空载试验，求得二次侧的励磁阻抗标幺值为16，则一次侧的励磁阻抗标幺值是（ A ）(A)16 (B)1600 (C) 0.16 (D)160升压变压器一次绕组的每匝电动势( A )二次绕组的每匝电动势。

(A) 等于(B) 大于(C) 小于(D) 不能确定异步电动机带恒转矩负载运行，电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩( C )(A) 变小(B) 变大(C) 不变(D) 不确定对称三相交流绕组中通入对称的三相正弦交流电流,产生:( C )A、椭圆形B、脉振C、圆形D、方形空间按正弦分布的磁场波以n(r/min)转速切割一短距线圈感应的电动势与切割整距线圈时相比,感应电势将( C )。

电机学（高起专）-学习指南一、填空与选择1.通过空载和短路试验可求取变压器的参数。

2.变压器的基本铜耗可视为可变损耗，基本铁耗可视为不变损耗。

3.变压器的一次绕组接交流电源后，将产生交变的磁通，该磁通分为主磁通和漏磁通。

4.变压器按绕组数可分为双绕组变压器、三绕组变压器和自耦变压器。

5.三相笼型异步电动机的启动方式有直接起动和降压起动。

6.异步电动机的定子主要由机座、定子铁芯和定子绕组三部分组成。

7.异步电动机根据转子结构的不同可分为笼型和绕线式转子两类。

8.异步电动机的调速方法有变频、变极、变转差率。

9.同步电机按用途可分为发电机、电动机和调相机。

10.短路比是同步发电机在额定转速下运行时，产生空载额定电压与额定短路电流所需励磁电流之比。

11.在同步发电机与电网并联运行中，当发电机和电网的频率不等时，应调节原动机的转速。

12.一台变压器加额定电压时，主磁通为φ，空载电流为I0，励磁阻抗为Z m，现将电源的频率从50Hz改变为60Hz，其它情况不变，并假定磁路线性，则现在的磁通φ‘= φ，空载电流I’0= I0，励磁阻抗Z’m= Z m。

0.83, 0.83, 1.213.某变压器带感性负载运行时，若负载电流相同，则cosφ2越小，副边电压变化率越，效率越。

大，低14.一台单相变压器，铁芯柱上有三个绕组，已知U1=330V，W1=700匝，为获得U2=220V，U3=11V，应使W2= 匝，W3= 匝。

若已知绕组W1开路，Ì3=10∠100A，忽略励磁电流，则Ì2= A。

466.6, 32.3, 0.5∠100A15.拖动恒转矩负载运行的并励直流电动机，若减弱磁通，电枢电流将。

增大16.交流电机绕阻高次谐波电势，如5次和7次谐波，可以通过的方法大大削弱。

采用分布和短距绕阻17.三相同步电机，定子上A、B两导体空间相隔200机械角度，该电机接于50Hz三相交流电源，同步转速为750r/min，则A、B两导体的空间电角度为。

电机学习题（附参考答案）一、判断题（共100题，每题1分，共100分）1.所有非铁磁材料磁路都没有铁损耗。

()A、正确B、错误正确答案：B2.对于三相变压器而言，只要有角接绕组，二次侧感应电动势波形就是正弦波。

()A、正确B、错误正确答案：A3.大容量变压器的高压绕组一般采用纠结连续式绕组，以改普在大气过电压作用下绕组上的初始电位分布，防止绕组击穿。

()正确错误A、正确B、错误正确答案：A4.在电机和变压器铁心材料周围的气隙中存在少量磁场。

()A、正确B、错误正确答案：A5.定、转子磁动势相对静止是一切电机能正常运行的必要条件。

（）A、正确B、错误正确答案：A6.发电机失磁后，电磁功率减小。

（）A、正确B、错误正确答案：A7.由三绕组变压器等效电路可知，一次漏阻抗压降会直接影响二、三次主电动势，进而影响二、三次绕组端电压。

（）A、正确B、错误正确答案：A8.磁极数为2的电机，转子旋转一周，电角度改变720°。

（）A、正确B、错误正确答案：B9.变压器一、二次侧感应电动势之比可近似认为等于一、二次侧电压有效值之比。

()A、正确B、错误正确答案：A10.异步电动机运行过程中，如果转子突然被卡住，转子电流会下降。

（）A、正确B、错误11.同步调相机不带机械负载，只向电力系统送出或吸收无功功率。

（）A、正确B、错误正确答案：A12.理论表明，交流磁路损耗随交流绕组的频率增加而增大，也随磁通密度的最大值增加而增大。

()A、正确B、错误正确答案：A13.同步发电机作调相运行时，功角δ≈0。

（）A、正确B、错误正确答案：A14.绕线式异步电动机带恒功率负载稳定运行，若适当增大定子绕组电阻后电机重新稳定运行，则此时电机定子电流保持不变。

（）A、正确B、错误正确答案：B15.三相同步发电机感应电动势的相序是由直流励磁电源正负极顺序决定的。

（）A、正确B、错误16.根据磁路欧姆定律可知，任何磁路中的磁通量和磁路磁阻是成反比关系的。

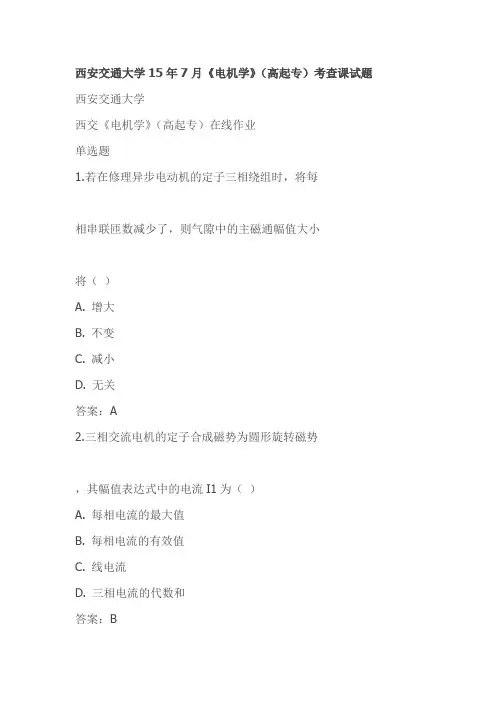

西安交通大学15年7月《电机学》（高起专）考查课试题西安交通大学西交《电机学》（高起专）在线作业单选题1.若在修理异步电动机的定子三相绕组时，将每相串联匝数减少了，则气隙中的主磁通幅值大小将（）A. 增大B. 不变C. 减小D. 无关答案：A2.三相交流电机的定子合成磁势为圆形旋转磁势，其幅值表达式中的电流I1为（）A. 每相电流的最大值B. 每相电流的有效值C. 线电流D. 三相电流的代数和答案：B3.三相变压器通入正序电流时所遇到的电抗称为（）A. 正序电抗B. 负序电抗C. 零序电抗答案：A4.直流发电机通过主磁通感应的电势应存在于（）A. 电枢绕组B. 电枢和励磁绕组C. 励磁绕组D. 不存在答案：A5.一台三相变压器，U1N/U2N=380/220V，若原边接在420V的三相电源上，则该变压器等值电路中的Xm将（）A. 增大B. 减小C. 不变D. 为零答案：B6.若有一台三相异步电动机运行在转差率s=0.038，则此时通过空气隙传递的功率有（）。

A. 3.8%是电磁功率B. 3.8%是转子铜耗C. 3.8%是机械功率D. 3.8%是电功率答案：B7.并励直流发电机的额定功率PN等于（）A. UNINηNB. EaIaC. UNIN答案：C8.三相同步发电机的电枢反应电抗Xa的物理意义与三相异步电动机的（），其实质是相同的。

A. 励磁电抗B. 励磁阻抗C. 定子漏电抗D. 转子漏电抗答案：A9.下面关于励磁电抗Xm的说法正确的是（）A. 是主磁通引起的电抗B. 反映了铁心的导电性能C. 反映铁耗的多少答案：10.异步电动机等效电路中的励磁电抗Xm为（）A. 漏磁通引起的电抗B. 基波旋转磁通引起的电抗C. 铁耗产生的电抗D. 机械损耗产生的总电抗答案：11.某一台三角形接线的交流电机的定子对称三相绕组，当点机运行时有一相绕组断线时，产生的基波磁势性质是（）磁势。

A. 椭圆形旋转B. 脉振C. 圆形旋转答案：12.三相异步电动机空载时基波主磁通的大小主要取决于（）A. 气隙大小B. 电源电压C. 电机铁心材质D. 绕组的漏电抗答案：13.三相异步电动机的电磁转矩的大小与（）成正比。
