在CAD中批量导入坐标

坐标点及点名称批量导入

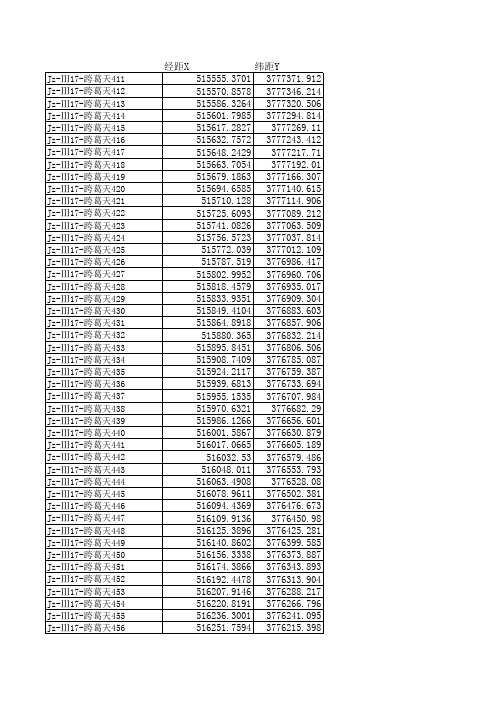

1、先将EXCEL中坐标，按照如图所示的填好：D2表格填写公式为：="point "&B2&","&C2E2表格填写公式为：=="text "&B2+10&","&C2+10& " 10 0 "&A2其中，point后面需要加空格，text后面需要加空格，10前后都需要加空格，0后面需要加空格。

空格的意思执行该命令，不能少否则会出错，10为文字高度可以调整，0为文字旋转角度；（B2+10，C2+10）相对于原来坐标点的位置。

2、将D列文字复制到文本，如图所示：
3、修改文本文件的后缀即文件格式，改为scr格式。

4、在CAD工具里面运行脚本文件，即SCR文件。

5、同样的方法可以对E列进行操作，生成点的名称。

怎样给CAD输入坐标数据
大家知道怎样给CAD输入坐标数据吗?其实不难，下面是店铺带来关于怎样给CAD输入坐标数据的内容，希望可以让大家有所收获!
给CAD输入坐标数据的方法一
1、cad坐标输入方法很简单，先用直线工具教cad绝对坐标怎么画。

首先选择cad直线工具，然后在命令行中输入“20，20”(这是cad绝对坐标输入格式)，然后回车。

2、此时会将cad直线的起点定位在相距坐标远点x轴和y轴为20距离的点上。

cad怎么输入坐标：带角度的相对坐标
1、在cad命令行中输入“@100<0”(这是cad带角度的相对坐标输入格式，意思是长度为100，角度为0度)，然后按回车键确定。

2、此时就画出来一条长度为100且角度为0度的直线。

3、cad怎么输入坐标：用距x、y轴距离确定的相对坐标
4、在cad命令行中输入“@200，100”(这表示端点距离当前起点的x轴为200，距离y轴为100)，然后按回车键确定。

给CAD输入坐标数据的方法二
1、cad中上边菜单栏中有一个标注栏，然后点击会出现快速标注，然后点击快速标注就会在cad平面上出现一个小方框，用那个小方框在需要标注的单位上圈住就可以了。

只要标注的尺寸有断点，快速标注都会给你标注出来的。

2、网上有座标标注的插件,比autocad自带的座标标注好用多了,座标标注一下完成,但也需要一个圆一个圆的标注,除此之外没别的好法了。

先标注完成一个圆，然后再选中其它的圆，用批量标注一次搞定。

cad按坐标批量导入块的具体方法以CAD按坐标批量导入块的具体方法在CAD软件中，块（Block）是由一组对象组成的单个实体，可以重复使用。

当我们在绘图中需要多次使用相同的图形元素时，可以将这些元素制作成块，并在需要的地方进行插入。

如果需要批量导入块，可以通过按坐标的方式来实现。

下面将介绍具体的方法。

1. 创建块定义我们需要先创建块定义。

在CAD软件中，可以通过以下步骤来创建块定义：- 选择需要制作成块的图形元素。

- 在“插入”选项卡的“块”面板中，点击“创建块”命令。

- 在弹出的对话框中，输入块的名称，并选择其他相关选项，如基点和旋转角度等。

- 最后，点击“确定”按钮，块定义就创建完成了。

2. 导出块定义创建好块定义后，我们需要将其导出为一个文件，以便后续的批量导入。

可以通过以下步骤来导出块定义：- 在“插入”选项卡的“块”面板中，点击“导出”命令。

- 在弹出的对话框中，选择要导出的块，并指定导出的文件路径和名称。

- 最后，点击“保存”按钮，块定义就导出完成了。

3. 准备坐标文件要按坐标批量导入块，我们需要准备一个坐标文件，其中包含了每个块的插入位置信息。

可以通过以下方式来准备坐标文件：- 使用文本编辑器打开一个新的文本文件。

- 在文本文件中，按照一定的格式输入坐标信息，每行表示一个块的插入位置，格式可以为“X坐标,Y坐标,Z坐标”或“X坐标Y坐标 Z坐标”。

- 保存文本文件，并将其命名为合适的名称，如“坐标.txt”。

4. 批量导入块准备好坐标文件后，可以通过以下步骤来批量导入块：- 在CAD软件中，打开需要导入块的绘图文件。

- 在“插入”选项卡的“块”面板中，点击“导入”命令。

- 在弹出的对话框中，选择之前导出的块定义文件。

- 点击“打开”按钮，块定义文件就导入完成了。

- 在CAD软件中，打开坐标文件（即之前准备的文本文件）。

- 在“插入”选项卡的“块”面板中，点击“按坐标导入块”命令。

- 在弹出的对话框中，选择之前导入的块定义，并选择坐标文件。

把坐标点导入cad的方法步骤图日常工作中其实可以使用办公软件加cad一起合作使用，能达到很多不可以实现的效果，所以我们经常会将一些坐标点导入进cad中。

现在给大家介绍下面这种方法。

把坐标点导入cad的方法一1.利用EXCEL输入点坐标首先，在Excel中输入坐标值(注意要输入绝对坐标)。

我们将X坐标值放入A列，Y坐标值放入到B列，再将A列和B列合并成C列，由于CAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：=A2&”，“&B2，C2中就出现了一对坐标值。

我们用鼠标拖动的方法将C2的公式进行复制，就可以得到一组坐标值。

如下图所示：其次，选出所需画线的点的坐标值，如上例中C列数据，按Ctrl+C将其复制到剪贴板上。

打开CAD，在命令行输入画线的命令，例如L(直线)、PL(多段线)、SPL(样条线)，回车提示定位的第一点时，将复制的坐标用Ctrl+V粘贴到命令行，即可快速完成这些点的绘制。

然后根据命令行提示选择封闭或单击鼠标右键完成曲线的绘制。

2.保存CAD脚本文件，EXCEL将点坐标保存成txt格式打开Excel文件-文件-另存为-保存类型-选择“文本文件(制表符分隔)”-保存-即TXT文本格式。

将文件后缀名改为“*.lsp”3.用记事本编辑一个小的lisp程序打开记事本，将EXCL表格的内容选中拷贝并粘贴到记事本中，拷贝完成后需要用替换的方法再次进行编辑，编辑好的lisp语言如下图：特别注意，lisp语言中的全部文字和符号均要用英文半角输入，command与“point”之间只能有一个空格，“point”与“a，b”之间也只能有一个空格，其它地方不能有空格。

将记事本文件保存，关闭文件并将其后缀名改为.lsp。

3.改变CAD 中点样式在“格式”里边选“点样式”，改变点形状这种方式等分完后由于点对象位于线上，看不见，要想看到这些点，需要在菜单中选择：点样式，设置一个可以看得到的样式，如下图所示：注意：点大小有两种设置形式，一种是相对于屏幕大小的百分比，一种是绝对尺寸，使用哪种形式、多大，取决于你是否希望打印这些点，点显示后效果如下图所示：4.CAD加载脚本绘图在“工具”里边选“加载应用程序”，运行脚本“*.lsp”将坐标批量输入到CAD中打开CAD，在“工具”菜单中找到“加载引用程序”，加载这个文件，奇迹发生了，所有点自动画好了。

CAD中怎样输入XY坐标数据如果有的图形需要坐标的话，我们是可以直接标注XY的。

下面是店铺带来关于CAD中怎样输入XY坐标数据的内容，希望可以让大家有所收获!CAD中输入XY坐标数据的方法首先打开cad绘图页面，然后在上面的菜单栏右键单击，会弹出下面的菜单然后点“自定义”会弹出下面的菜单将“用户定义的按纽”拖到绘图的空白区域，双击之会出现下面的菜单然后“与此按纽关联的宏(M)”下边输入以下代码:1. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向与坐标系一致.*^C^C_id;\$M=_leader;\\;X=$(rtos,$(index,0,$(getvar,LASTP OINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;^M;注意:将内容全部---即从*符号开始到; 符号结束2. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向为水平方向(图纸方向便于阅读).*^C^C_id;\$M=;;_ucs;w;_leader;\\;X=$(rtos,$(index,0,$(getva r,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;ucs;p^ M注意:将内容全部---即从*符号开始到^M符号结束@没有; 符号@ 另:a)同一坐标系:在世界坐标系中, 标注值为世界坐标值在用户坐标系中, 标注值为用户坐标值b)若想将X,Y值颠倒标注(将X标为Y,将Y标为X),请将式中的0和1交换即可.最后输入自己需要的代码以后点应用关闭菜单，把按纽拖到自己需要的位置就可以了。

知识拓展：在cad圆内输入文字的方法在CAD界面使用文字输入的时候，用文字框的四个角内切园后确定。

在书写文字是将文字的格式设为“居中”“中央对齐”格式。

完成后确定，然后看下文字是否“大小合适”“居中”。

CAD批量展点怎么实现CAD如何批量展点 CAD中是没有直接批量展点的，不过通过一些方法是可以实现批量展坐标点的。

利用CAD的复制功能,指定插入点为要展的坐标点，从而实现批量展点。

下面是详细的操作过程。

1、打开中望CAD软件，画一个指定半径的圆,输入命令〃c”,随意指定一个圆的中心点。

2、选中该圆。

3、单击圆心，出现一个菜单，点击键盘上方向键盘的下拉箭头。

4、出现一个下拉菜单，选择复制。

5、可以看到命令窗口有〃指定拉伸点〃字样，等下直接复制坐标进来就行了。

6、打开事先准备好的点坐标，Ctrl+A全选，复制。

把光标置于命令窗口，按Ctrl+V ,把复制好的坐标输入进来。

7、自动完成坐标复制。

8、输入命令"zoom”,调节视野范围。

9、输入命令"a”,表示显示所有图纸。

10、会出现两个白点。

一个是初始的圆，另一个是展的点。

选择其中一个进行放大,找到展的点，放大至适宜大小。

11、展点成果展示：本次工展点220余点，部分结果如下图。

以上就是CAD实现批量展坐标点方法介绍，希望大家喜欢!。

基于 AUTO-LISP实现 CAD中批量提取坐标的研究摘要：在工程设计与施工放样的过程中，经常需要提取点位的设计坐标，一般是利AutoCAD的坐标查询功能,在屏幕上逐个捕捉放样点，使其坐标显示在命令行中，然后手工抄录或者复制到电子文档上，速度很慢。

如果AutoCAD在遇到批量提取坐标时，只有通过二次开发才能满足，AutoCAD二次开发的手段很多，如：C++、Java、VB、LISP等。

本文以提取四期筒仓桩基坐标为例，尝试利用Auto-lisp编程工具开发程序，实现CAD中自动批量提取放样点坐标的目的。

关键词：Auto-lisp；CAD二次开发；坐标提取；编程。

1 引言在工程设计与施工放样的过程中，经常需要提取点位的设计坐标，以便进行校核与施工放样，一般是利用AutoCAD的坐标查询功能,在屏幕上逐个捕捉放样点，使其坐标显示在命令行中，然后手工抄录或者复制到电子文档上，速度很慢。

如果AutoCAD在遇到批量提取坐标时这种命令就更显得力不从心了，这时需要二次开发才能满足，AutoCAD二次开发的手段很多，如：C++、Java、VB、LISP等。

本文以提取四期筒仓桩基坐标为例，尝试利用Auto-lisp编程工具开发程序，实现CAD中自动批量提取放样点坐标的目的。

2 Auto-lisp 简介Auto-lisp是一种针对扩充及自订AutoCAD函数机能而产生，以LISP为基础的程序设计语言，目的是令使用者充份利用AutoCAD进行开发，直接增加及修改AutoCAD指令， AutoLisp语言建基于普通的LISP语言上，并扩充了许多适用于CAD的特殊功能而形成，是一种能以直译方式(不须先行编译)亦可于AutoCAD内部执行的直译性程序语言，程序容易学习及撰写，程序即使出错亦不会对操作系统(如DOS,WINDOWS)有不良影响，数据及程序均统一以串行 (List)结构表示，可直接调用几乎全部的AutoCAD命令，既具备一般高级语言的基本结构和功能，亦有一般高级语言没有的强大图形处理能力，内建于AutoCAD应用程序，不须另行购买，亦不须使用特定的编辑器或开发环境。
