WNS燃气锅炉主要部件燃烧器燃气燃烧器构造由以下5个系统组成：1、送风系统送风系统的功能在于向燃烧室里送入一定风速和风量的空气，其主要部件有：壳体、风机马达、风机叶轮、风枪火管、风门控制器、风门档板、凸轮调节机构、扩散盘。
2、点火系统点火系统的功能在于点燃空气与燃料的混合物，其主要部件有：点火变压器、点火电极、电火高压电缆。
较为安全的一种点火系统称为电子脉冲点火器，被卓益节能等燃气锅炉厂家所广泛使用。
其方便省时，只需用手指按动就可以，并且安全性高，不会出现因意外熄火出现的安全事故，一旦出现熄火的状态，控制系统能及时关闭电磁阀，关断燃气通路。
3、监测系统监测系统的功能在于保证燃烧器安全、稳定的运行，其主要部件有火焰监测器、压力监测器、温度监测器(如下图）等。
4、燃料系统燃料系统的功能在于保证燃烧器燃烧所需的燃料。
燃油燃烧器的燃料系统主要有：油管及接头、油泵、电磁阀、喷嘴、重油预热器。
燃气燃烧器主要有过滤器、调压器、电磁阀组、点火电磁阀组然、燃料蝶阀。
5、电控系统电控系统是以上各系统的指挥中心和联络中心，主要控制元件为程控器，针对不同的燃烧器配有不同的程控器，常见的程控器有：LFL系列、LAL系列、LOA系列、LGB系列，其主要区别为各个程序步骤的时间不同。
控制器1、超大全中文液晶显示屏，内置白炽夜光灯，无论黑夜白天，屏幕内容清晰可见。
2、图像动画显示水位状态、加热状态、泵阀状态、报警状态，锅炉运行一目了然。
3、CPU智能中央处理器，所有程序集中在一个数字芯片上，扩展性强，自动化程度高，操作简便，功能强大。
4、具备时间设定、温度设定、泵阀设定、连续设定、定时设定、压力设定等多种控制功能，任意设置工作状态。
5、具备水位极低报警（防干烧功能）、水温超高报警、压力超高报警等多种报警功能和连锁保护能力（停机），杜绝安全隐患。
6、详细自诊、记录、检查维修方便。
有关燃气锅炉在检修、点火运行、灭火、停炉等一些运行措施：一、燃气锅炉检修后，应按运行规程的要求对燃气锅炉主保护装置进行传动试验，确保主保护动作正确。
模块式燃气蒸汽发生器内部构造下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!模块式燃气蒸汽发生器内部构造介绍模块式燃气蒸汽发生器（HRSG）是一种重要的能源设备，被广泛应用于发电厂、工业生产和其他领域。

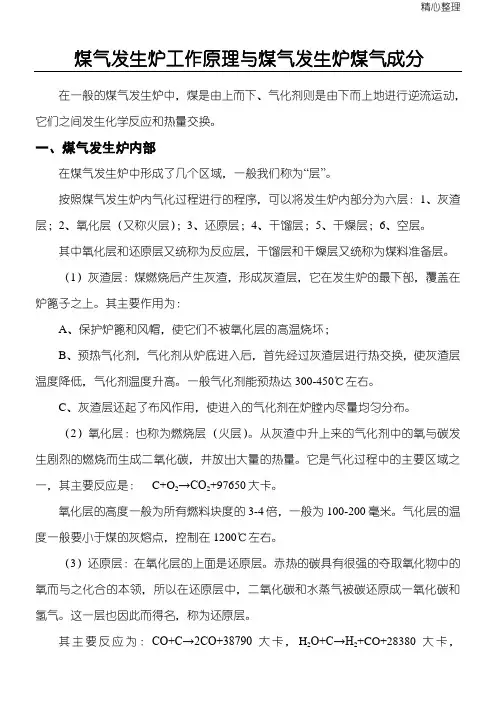

精心整理煤气发生炉工作原理与煤气发生炉煤气成分在一般的煤气发生炉中，煤是由上而下、气化剂则是由下而上地进行逆流运动，它们之间发生化学反应和热量交换。
一、煤气发生炉内部在煤气发生炉中形成了几个区域，一般我们称为“层”。
层；2（A B C （度一般要小于煤的灰熔点，控制在1200℃左右。
（3）还原层：在氧化层的上面是还原层。
赤热的碳具有很强的夺取氧化物中的氧而与之化合的本领，所以在还原层中，二氧化碳和水蒸气被碳还原成一氧化碳和氢气。
这一层也因此而得名，称为还原层。
其主要反应为：CO+C→2CO+38790大卡，H 2O+C→H 2+CO+28380大卡，2H2O+C→CO2+2H2+17970大卡。
由于还原层位于氧化层之上，从上升的气体中得到大量热量，因此还原层有较高的温度约800-1100℃，这就为需要吸收热量的还原反应提供了条件。
而严格地讲，还原层还有第一、第二之分，下部温度较高的地方称第一还原层，温度达950-1100℃，其厚度为300-400毫米左右；第二层为700-950℃之间，其厚度为第一还原层1.5倍，约在450毫米左右。
（（在室温层高。
（CO单叙述，我们可以看出煤气发生炉内进行的气化过程是比较复杂的，既有气化反应，也有干馏和干燥过程。
而且在实际生产的发生炉中，分层也不是很严格的，相邻两层往往是相互交错的，各层的温度也是逐步过渡的，很难具体划分，各层中气体成份的变化就更加复杂了，即使在专门的研究中，看法也是分歧的。
二、煤气炉的结构对于固定床煤气炉有多种结构型式，按不同部位分述如下：1、加煤装置：间歇式加煤罩、双料钟、振动给煤机、拨齿加煤机。
2、炉体结构：带压力全水套、半水套、无水套（耐火材料炉衬）、常压全水套。
3、炉篦：宝塔型、型钢焊接型。
4、灰盘传动结构：拨齿型、蜗轮蜗杆型。
三、煤气发生炉煤气成分所谓煤气发生炉炉出煤气，是指煤在煤气发生炉内气化反应所产生的，自煤气2、煤气中的H2S煤气中的H2S含量多少与气化用煤中的含硫多少有关，一般煤中硫分的80%以H2S状态转入煤气中，20%的硫分残留在灰渣中。
