隔离开关的异常问题有哪些解决办法？隔离开关触头过热触头过热时，刀片和导体接头变色发暗，接触部分变色漆变色或示温片变色、软化、位移、发亮或熔化;户外隔离开关触头过热，在雨雪天气可观察到接头处有冒汽或落雪立即融化现象;若触头严重过热，刀口可能烧红，甚至发生熔焊现象。

隔离开关运行触头过热可能是下述原因引起的：(1)合闸不到位，使电流通过的截面大大缩小，因而出现接触电阻增大，亦产生很大的斥力，减少了弹簧的压力，使压缩弹簧或螺丝松弛，更使接触电阻增大而过热。

(2)因触头紧固件松动，刀片或刀嘴的弹簧锈蚀或过热，使弹簧压力降低;或操作时用力不当，使接触位置不正。

这些情况均使触头压力降低，触头接触电阻增大而过热。

(3)刀口合得不严，使触头表面氧化、脏污;拉合过程中触头被电弧烧伤，各连动部件磨损或变形等，均会使触头接触不良，接触电阻增大而过热。

(4)隔离开关过负荷，引起触头过热。

母线、隔离开关触头过热的处理方法如下：(1)用红外测温仪测量过热点的温度，以判断发热程度。

(2)如果母线过热，根据过热的程度和部位，调配负荷，减少发热点电流，必要时汇报调度协助调配负荷。

(3)若隔离开关触头因接触不良而过热，可用相应电压等级的绝缘棒推动触头，使触头接触良好，但不得用力过猛，以免滑脱扩大事故。

(4)若隔离开关因过负荷引起过热。

应汇报调度，将负荷降至额定值或以下运行。

(5)在双母线接线中，若某一母线隔离开关过热，可将该回路倒换到另一母线上运行，然后，拉开过热的隔离开关。

待母线停电时再检修该过热隔离开关。

(6)在单母线接线中，若母线隔离开关过热，则只能降低负荷运行，并加强监视，也可加装临时通风装置，加强冷却。

(7)在具有旁路母线的接线中，母线隔离开关或线路隔离开关过热，可以倒至旁路运行，使过热的隔离开关退出运行或停电检修。

无旁路接线的线路隔离开关过热，可以减负荷运行，但应加强监视。

(8)在3/2接线中，若某隔离开关过热，可开环运行，将过热隔离开关拉开。

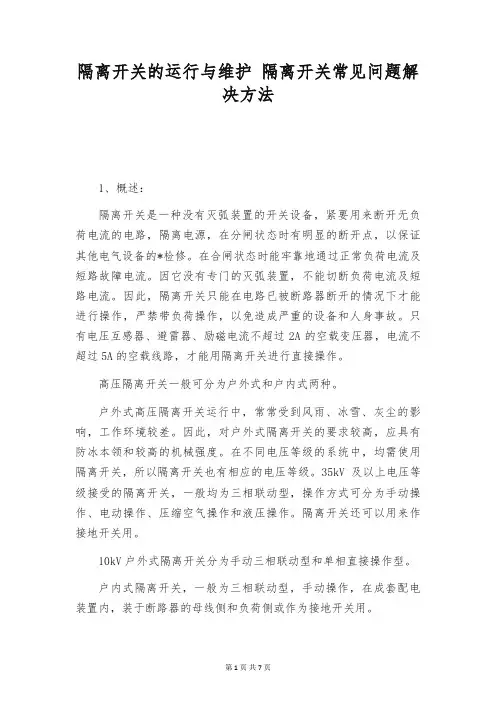

隔离开关的运行与维护隔离开关常见问题解决方法1、概述：隔离开关是一种没有灭弧装置的开关设备，紧要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的*检修。

在合闸状态时能牢靠地通过正常负荷电流及短路故障电流。

因它没有专门的灭弧装置，不能切断负荷电流及短路电流。

因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。

只有电压互感器、避雷器、励磁电流不超过2A的空载变压器，电流不超过5A的空载线路，才能用隔离开关进行直接操作。

高压隔离开关一般可分为户外式和户内式两种。

户外式高压隔离开关运行中，常常受到风雨、冰雪、灰尘的影响，工作环境较差。

因此，对户外式隔离开关的要求较高，应具有防冰本领和较高的机械强度。

在不同电压等级的系统中，均需使用隔离开关，所以隔离开关也有相应的电压等级。

35kV及以上电压等级接受的隔离开关，一般均为三相联动型，操作方式可分为手动操作、电动操作、压缩空气操作和液压操作。

隔离开关还可以用来作接地开关用。

10kV户外式隔离开关分为手动三相联动型和单相直接操作型。

户内式隔离开关，一般为三相联动型，手动操作，在成套配电装置内，装于断路器的母线侧和负荷侧或作为接地开关用。

2、应用：①当隔离开关与断路器、接地开关搭配使用时，或隔离开关本身具有接地功能时，应有机械联锁或电气联锁来保证正确的操作程序；②合闸时，在确认断路器等开关设备处于分闸位置上，才能合上隔离开关，合闸动作快结束时，用力不宜太大，避开发生冲击；若单极隔离开关，合闸时应先合两边相，后合中心相；分闸时应先拉中心相，后拉两边相，操作时必需使用绝缘棒来操作；③分闸时，在确认断路器等开关设备处于分闸位置，应缓慢操作，待主刀开关离开静触点时快速拉开。

操作完毕后，应保证隔离开关处于断开位置，并保持操作机构锁牢；④用隔离开关来切断变压器空载电流、架空线路和电缆的充电电流、环路电流和小负荷电流时，应快速进行分闸操作，以达到快速有效的灭弧；⑤送电时，应先合电源侧的隔离开关，后合负荷侧的隔离开关；断电时，次序相反；⑥隔离开关允许直接操作的项目：1）开、合电压互感器和避雷器回路；2）电压为35kV、长度为10km以内的无负荷运行的架空线路；3）电压为10kV，长度为5km以内的无负荷运行的电缆线路；4）电压为10kV以下，无负荷运行的变压器，其容量不超过320kVA；5）电压为35kV以下，无负荷运行的变压器，其容量不超过1000kVA；6）开、合母线和直接接在母线上的设备的电容电流；7）开、合变压器中性点的接地线，当中性点上接有消弧线圈时，只能在系统未发生短路故障时才允许操作；8）与断路器并联的旁路隔离开关，断路器处于合闸位置时，才能操作；9）开、合励磁电流不超过2A空载变压器和电容电流不超过5A 的无负荷线路，对电压为20kV及以上时，必需使用三相联动隔离开关；10）用室外三相联动隔离开关，开、合电压为10kV及以下，电流为15A以下的负荷电流和不超过70A的环路均衡电流；11）严禁使用室内型三相联动隔离开关拉、合系统环路电流。

隔离开关常见故障分析与完善化改造隔离开关尽管结构简单，造价低廉，然而其重要性不亚于其他任何电气设备。

本文主要针对隔离开关在日常运行中存在的故障进行分析。

标签：隔离开关；故障；改造1 概述电力是国民經济发展中重要的生产资料及人民生活中必不可少的生活资料，电力系统的安全运行关系着国计民生。

隔离开关作为电力系统中使用量最大，运用范围最广，运行条件最恶劣的电气设备之一，其性能优劣，日常检修以及运行维护的好坏直接影响到电力系统的安全运行。

因此，对隔离开关运行中存在的故障、缺陷进行分析总结，并提出相应的完善化改造措施对电力系统运行的可靠性的提高有着积极的意义。

2 隔离开关运行中常见故障分析2.1 导电系统过热长期以来，隔离开关导电系统过热问题一直未得到很好的解决。

在不考虑产品质量因素以及长时间超负荷运行的情况下，过热现象的产生与运维人员日常维护和检修人员检修工艺水平密切相关。

根据发热量W=I2Rt，当隔离开关运行在额定电流下，过热产生的本质是接触电阻升高，而接触电阻升高主要由以下原因产生：①接触面存在污秽、锈蚀、电弧烧伤、检修人员未按规范使用凡士林或导电膏导致接触电阻升高引起过热现象发生。

②接触面压力不足导致接触电阻升高。

接触电阻的大小与接触面压力密切相关，随着接触压力的升高，接触微点数量及面积也逐渐增加，接触电阻随之减小。

根据检修经验，导致隔离开关导电系统接触面压力升高的原因很多，例如传动系统调试不当导致合闸不到位、检修过程中未及时更换松弛变形的触指弹簧、未按规定力矩锁紧螺纹连接件等等。

2.2 操作失灵与传动部分锈蚀、卡涩隔离开关在操作过程中常见的故障主要有操作失灵、拒分（合）、分合闸不到位以及传动部件损坏变形等，在极端情况下还可能引起瓷瓶断裂事故的发生。

操作失灵除了与二次回路故障有关，传动部分锈蚀、卡涩也是导致操作失灵的主要原因之一。

锈蚀、卡涩问题严重影响隔离开关运行的可靠性，严重时甚至危及电网安全。

然而，随着材料科学和热处理工艺的发展，传动件的防腐性能得到一定的提升，产生锈蚀、卡涩主要原因与日常维护不及时有关。
