风阀风门挡板门阻力器驱动装置电装电动执行器选型手册样本

风门执行器使用手册目前英飞众多送排风设备选用的风门执行器有二种形式，弹簧复位型风门执行器和开关型风门执行器，其中以弹簧复位型风门执行器为主这二种风门执行器安装都比较简便，通过万能夹持器固定在风门轴上，防转动固定片用来防止执行器本体发生转动，与执行器一起提供并具有高度的可靠性，执行器本身具有过载保护功能，无需限位开关，运行至终点，自行停止弹簧复位风门执行器为安全保障功能风门的控制而设计，例如防霜冻保护、防烟、防灰尘、卫生通风等应用通过手动或自动电源信号控制，执行器将风门驱动到相应工作位置，同时复位弹簧张紧。

如果电源中断，弹簧将驱动风门回到其初始位置内置可以调整的机械限位器机械限位风门旋转方向可通过执行器面板上的L/R开关选择执行器弹簧的复位方向也可通过执行器面板上的L/R安装选择还有纵多可选控制项尽可满足用户的不同需求1配置显示风门开启信号反馈电子动作装置，与其他相关设备达成连锁控制 2配置应用于风门的连续比例调节控制装置，通过来自控制器或电位器的2-10VDC 信号、4-20mA 的电流信号或其他电源信号来调节控制风门的开关比例，或用2-10VDC 反馈信号显示风门位置 弹簧复位风门执行器运行标准参数：额定电压：AC220V/50HZ/1PH ，AC24V/50HZ/1PH ，DC2450HZ/1PH 等可选 扭矩：马达 最小4Nm(额定电压), 弹簧 最小4Nm 运行噪音：马达 最大50dBA, 弹簧 最大62dBA 保护等级：IP54使用环境温度：-300C~500C 非工作温度：-400C~800C 位置指示：机械指示器 最长服务期：60000次一般弹簧复位风门执行器内部控制图AC220V （可选电源）弹簧复位型风门执行器，标准电源AC220V/1PH/50HZ ，可选电源AC24V 、DC24V信号反馈装置非标准配置，订货时可选配；信号反馈：＞50或≥850开关型风门执行器开关型风门执行器除各项应用要求、性能基本与弹簧复位型相差无几外，还具有简便的检测功能，按住执行器上特有的手动按钮，执行器内的齿轮就会脱开，按住手动按钮不放时，就可对风门进行手动开关操作（切勿带电操作）此形式执行器开启和关闭都需要手动或自动的电源信号才可完成开关动作 额定电压：AC220V/50HZ/1PH ，AC24V/50HZ/1PH ，DC2450HZ/1PH 等可 扭矩：最小8Nm(额定电压) 运行噪音：最大45dBA 保护等级：IP54使用环境温度：-300C~500C 非工作温度：-400C~800C 位置指示：0~10（0=停止）一般开关型风门执行器内部控制图附件1/2：弹簧复位型风门执行器与风机连锁控制原理图AC220V 可选电源信号反馈：＞50或≥850信号反馈装置非标准配置，订货时可选配， 开关风门执行器，标准电源AC220V/1PH/50HZ ，可选电源AC24V 、DC24V 时可选配；注：KA1、KA2为时间继电器，ZX为风门执行器线圈，时间继电器用于风门执行器ZX开启的是“常开、瞬间闭合触点”时间继电器用于风机开启的是“常开、延时闭合触点”注：KA1为时间继电器，ZX为风门执行器线圈，时间继电器用于风门执行器ZX开启的是“常开、瞬间闭合触点”时间继电器用于风机开启的是“常开、延时闭合触点”。

RITORK 电动阀门智能定位器/阀门操作器（电子式伺服控制器）使用说明书ZXQ2004C目录一、概述 (2)二、主要技术指标 (2)三、定位器面板 (3)四、接线方式 (5)五、设定操作方法 (6)六、错误代码列表 (9)附录：其它标定操作（出厂后一般不需此项操作，在工程师指导下使用） (9)如顾客所购买的是本公司（机电一体）执行器，内部定位器无需对执行器转角标定，接线无误即可正常使用。

RITORK系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统，体积小巧，可选择安装在电动执行器的接线盒内或以DIN导轨方式固定在外，能直接接收工业仪表或计算机等输出的4~20mA DC信号(其它输入信号类型可在出厂前定制)，与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4~20mA DC 的执行器转角位置（或位移）反馈转换信号，可精确设定执行器转角位置的下限限位值和上限限位值，定位器采用3个按键操作，9个LED灯可直接显示定位器模态，4位数码LED通过按键切换显示阀位实际开度值、阀位设定开度值、定位器壳内温度，操作方便。

●控制精度：0.1%~3.0%(通过U4参数可调)●可接电动执行器反馈信号：电位器500Ω～10KΩ●可接收外部控制信号（DC）：4~20mA （1~5V、0~10V、开关量等出厂前定制）●输入阻抗：250Ω；●通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭)●可选：可控硅输出（AC，1000V，25A）●输出执行器位置信号：低漂移输出4~20mA DC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω●环境温度：0~80℃，相对湿度：≤90%RH●有超温保护功能: 定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制●外形尺寸：ZXQ2003→77mm(底面长)x76mm(底面宽)x51mm(高/厚);ZXQ2004→74 mm(底面长)x57mm(底面宽)x45mm(高/厚)ZXQ2004B→119mm(底面长)x76mm(底面宽)x26mm(高/厚)ZXQ2004C→62mm(底面长)x48mm(底面宽)x26mm(高/厚) ●可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）●可设定最大阀位限制值与最小阀位限制值●执行器堵转检测控制功能：如控制执行器电机通电下电位计阻值在行程时间的10%内没有变化，定位器判定为堵转，响应堵转报警及处理程序●可设定自调精度：执行器在工作过程中，无法定位，出现来回振动3次，定位器自动把定位精度降低1/1000（即：原精度+1/1000），反复调节至适合的控制精度。

德国E M G-D R E H M O电动执行器选型手册版权所有©2005-2006德瑞中国。

保留所有权利。

选型建议选择合适、正确的执行器，我们建议一般遵循如下原则：1.按照执行器控制对象的运动轨迹选择相应输出形式的执行器多转式型：输出轴的转动必须大于2圈，才能完成被控对象的全行程。

适用于各类闸阀、截止阀和滑板阀等。

部分回转型：输出轴的转动小于360°（通常为0-90°也可提供特殊行程如120°或180°），就可完成被控对象的全行程。

适用于蝶阀、球阀、风门挡板和百叶阀等。

直线型：输出轴的运动为直线运动（而不是转动），适用于需要直线推力动作的阀门，如调节阀等。

2.根据驱使被控对象所需要的力矩，选择相应型号执行器。

多转式：10-16000Nm部分回转型：开关型10-80000Nm，调节型10-40000Nm直线型：5-217KN3.根据控制要求选择相应的控制方式，不同控制方式对应不同接线图。

4.根据工矿环境选择安装方式及安装尺寸。

5.根据特殊的工矿要求，选择相应参数。

订货须知示例：输入、输出4-20mADC信号；002表示输入接点量信号，输出接点量信号；003表示输入接点信号，输出4-20mADC和接点量信号。

调节型执行器（S则表示开关型执行器）支架拐臂式连接，型号中无FHA则为直连式连接方式。

输出额定力矩=300X10Nm蜗轮、蜗杆减速箱用于部分回转型多转式执行器输出力矩60NM（末位为0其数值表示输出力矩值，末位为9其数值需要加1表示输出力矩值）本机带MATIC系列控制箱产品电动多转式执行器目录1.技术参数1.1多转式执行器1.1.1 小扭矩多转式1.1.2 大扭矩多转式1.2部分回转执行器1.2.1 开关型D(MC)+MSG系列1.2.2 调节型D(MC)+MSG-R系列1.2.3 DP(MC)系列1.3 直线型执行器1.4 电机数据1.4.1 D(MC)系列1.4.2 DP(MC)系列2. 外形、输出连接尺寸2.1 多转式执行器2.1.1小扭矩多转式2.1.2大扭矩多转式2.2 部分回转型执行器2.2.1 直连式2.2.1.1开关型D(MC)+MSG系列2.2.1.2调节型D(MC)+MSG系列2.2.2 底座曲柄式2.2.2.1开关型D(MC)+MSG系列2.2.2.2调节型D(MC)+MSG系列2.2.3 DP(MC)系列2.2.3.1 外形尺寸2.2.3.2 输出连接尺寸2.3 直线型执行器2.3.1外形尺寸及连接尺寸3. 控制方式(典型接线图)3.1 STANDARD控制（不带控制箱）3.2 Matic C控制3.2.1 MC0023.2.2 MC0033.2.3 MC0053.3 控制原理图3.3.1 标准型3.3.2 MC0023.3.3 MC0033.3.4 MC0051.技术参数1.1多转式执行器多转式电动执行器是所有执行器的基础。

阀门电装的选型阀门电动头型号怎么选？用户在阀门电动装置选型时，先了解阀门的种类、装置的工作规范及阀门在管线或设备上的位置，再询问电动头的功能要求，需要注意的包括确定电动装置的IP防护等级、电装电源电压、知道电动装置运行时间、确定电动执行器的形式、附加功能等。

阀门电动头是用于自动操作阀门并于阀门相连接的驱动装置之一。

阀门电动装置由电力来驱动，由行程、转矩或轴向推力的大小来控制阀门电动头的运动过程。

阀门电动头分类有两大类，按防护类型可分为普通型电动装置和特殊防护型电动装置。

普通型电动装置的使用环境如下：1）环境温度-25-40℃；2）环境相对湿度≤90%.（25℃时）；3）海拔≤1000m；4）工作环境要求不含有腐蚀性、易燃、易爆的介质。

如阀门的工作环境条件超过普通型电动装置所具有的能力时，需采用特殊防护型电动装置产品。

这类电动装置产品根据其所处工作环境而具有多种型式。

阀门电动装置型号编制方法阀门电动头代号说明：1—以汉语拼音字母表示电动装置的类型，Z为多回转型，Q部分回转型；2—以数字表示阀门电动执行器的额定输出力矩（N·m）：3—以数字表示电动装置额定输出转速（r/min）或开关旋转90℃.的额定输出时间（s/90℃）；4—输出轴较大转圈数（部分回转型不注）；5—防护型电动执行机构（普通型不注）。

A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱输出轴较大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置阀门电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，较大转圈数50，2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24r/min，较大转圈数120，整体调节隔爆型，带手动减速箱。

一、概述角行程电动执行机构作为自控系统中一种重要的现场控制设备，采用直联式结构，能很方便地与旋转型阀门（诸如蝶阀、球阀、旋塞阀）及风门挡板等配套，其输 出角位移为0 s 110 °或其它转角，可广泛用于电站、冶金、 石油、 化工、 水利、 机械、轻工、消防和环保等工业部门。

RJ 系列电动执行机构设计简洁、结构紧凑，全系列涵盖 13个品种规格，能在输出扭矩60N.m s 2500 N.m 范围内提供最合理的解决方案。

本系列电动执行机构为智能型可根据用户要求，增加选件即附加各种功能配置，满足各种工业过程控制的要求。

经磷化、涂层处理的标准型外壳及箱体可适应腐蚀性的工作环境，以选件形式提供的、具有防爆耐压结构的隔爆型产品则可适用于 IIA 、 IIB 级 T1-T4级爆炸性混合物的 1、2区场所等危险作业环境。

二、产品特点■ 液晶显示 液晶屏幕以数字实时显示状态指示高亮度 ■调控LED 发光管指示阀门的开、关极限位置。

控制方式远程开关量信号可控（可选远程 阀门的位置。

4 s 20mA电流信号控制） ，就地操作旋钮 可现场阀门的开度大小，并根据工作情况实时显示报警信息;以继电器触点输岀来指示阀门的开关限位及故障报警（可选 4 s 20mA 电流信号输岀反映阀门开度）■ 免开盖调试工作参数设置、开关限位调试均可通过操作旋钮完成，不需要打开电气罩, 使得环境中的灰尘、潮气等有害物质不能进入执行机构的内部, 极大的提高了电气控制部分的可靠性。

■ 高智能化具有人机对话功能, 电气控制部分采用全新的SOC芯片控制，智能化程度高。

♦防护性铝合金外壳及箱体经表面磷化处理后具有很强的防腐能力，静配合处配有圈、动配合处配有骨架油封的箱体达到IP68 的防护等级，可选择的防爆型箱体可适IIB 级T1-T4 级爆炸性混合物的1、2区场所等危险作业环境工作。

合于IIA高效低噪音50分贝）、寿命长。

精密蜗轮蜗杆减速机构，间隙小、效率高、噪音低（最高自锁性蜗轮与蜗杆的自锁性防止了执行机构在断电或断信号的情况下的反转现象。

电动执行器的选型方法与技巧电动执行器又叫电动执行机构，常用于驱动阀门及风门，我们经常所说的电动阀门和电风门就是由电动执行机构（电动执行器）和阀门及风门组成的。

在选择电动执行机构（电动执行器）时主要就从以下几个方面进行：一、电动执行机构（电动执行器）结构型式根据被控对象运动方式分，电动执行器分为以下几种结构型式：角行程、直行程、部分回转型、多回转式。

根据连接和安装方式分（一般是针对角行程电动执行机构（电动执行器），又分为基座式和直连式。

下面谈谈各种阀门及风门就选择什么样结构型式的电动执行机构（电动执行器），或者说各种结构形式的电动执行机构（电动执行器）适合于什么被控对象。

1、角行程电动执行机构（电动执行器）角行程电动执行机构（电动执行器）输出轴运动方式是按角度旋转的，且一般旋转范围是0~90度，此类执行器一般适用于风门、蝶阀、球阀、V形阀等。

电动执行机构（电动执行器）与风门连接组成的电动风门角行程电动执行机构（电动执行器）根据连接方式又分为直连式和基座式，直连式连接时电动执行器输出轴与阀门的阀杆直接相连。

而基座式连接方式是在执行器输出轴和阀杆之间通过球铰＋连杆的方式进行连接的。

如下图左边一幅为直连式，而右边一幅为基座式连接示意图。

电动执行机构（电动执行器）与蝶阀连接NDQ角程电动执行机构（电动执行器）与球阀相连电动执行机构（电动执行器）与V型球阀相连2、直行程电动执行机构（电动执行器）直行程电动执行机构（电动执行器）输出轴运动方式是直线运动的，所以此类型执行器适合阀芯作直线运动的阀门（截止阀和闸阀例外，后面会讲到），这类阀门有单座阀、双座阀、套筒阀、角形阀、三通阀、隔膜阀等。

NDL直行程电动执行机构（电动执行器）与套筒阀相连NDL直行程电动执行机构（电动执行器）与单调节阀相连3、多转式电动执行机构（电动执行器）多转式电动执行机构（电动执行器）输出轴运动方式为旋转式，且全行程超过360度，适合于闸阀、截止阀等被控对象，多转式电动执行机构比较特殊，它可以再配一级减速器转换成角行程电动执行机构（电动执行器）或直行程电动执行机构（电动执行器），甚至仍旧是多转式，加一级减速后输出力（矩）增大，运动速度减慢。

上虞专用风机有限公司SHANGYU SPECIAL FANS CO.,LTD.深圳地铁5号线工程环控系统风阀设备采购合同操作维修指导手册编制：吕晓锋校对：梁利均批准：蒋洪涛上虞专用风机有限公司2010年5月目录1.执行器主要参数介绍1.1组合风阀执行器介绍1.2电动风量调节阀执行器介绍1.3电动防火阀执行器介绍1.4全电动防火执行器介绍1.5自动防火阀执行机构介绍2.各类风阀\防火阀执行器接线原理图2.1 组合风阀执行机构(DKJ-310/410XG)接线端子图(见附件图1)2.2 超快速风阀执行机构(LMQU24\NMQU24\SMQU24)接线原理图和端子图(见附件图2)2.3 快速风阀执行机构(LMS230\NMS230) 接线原理图和端子图(见附件图3) 2.4 电动防火阀执行机构(BF230) 接线原理图和端子图(见附件图4)2.5 全电动防火阀执行机构(DL-Ⅷ-1)接线原理图和端子图(见附件图5) 2.6 自动防火阀两个执行机构(DL-Ⅰ)并联接线原理图和端子图(见附件图6)1.执行器主要参数介绍1.1组合风阀执行器主要参数介绍深圳地铁五号线组合风阀的执行器主要选用了上海上仪仪表阀门有限公司DKJ-XG(A)型高温角行程电动执行机构（带延时报警功能）。

a.型号规格：序号型号输出转矩（N.m）行程时间S/90°额定电流（A）耐温能力1 DKJ －310 XG 250 25 0.7 耐温250℃ 1h2 DKJ －410 XG 600 25 1.3 耐温250℃ 1hb.工作原理及结构说明DKJ-XG(A)型高温角行程电动执行机构是一个由交流伺服电机为原动力的位置伺服机构，通过开关来控制机构启动或停止，带动阀门工作。

交流伺服电动机：该系列的单相伺服电动机具有较大的启动转矩，在断电瞬间能迅速制动的特性。

其原理为：当电动机失电时，磁吸力消除，则借助于制动盘上的压缩弹簧的力，使制动盘和制动轮之间接合，从而产生摩擦力矩，使电动机迅速停止转动，克服惰走现象。

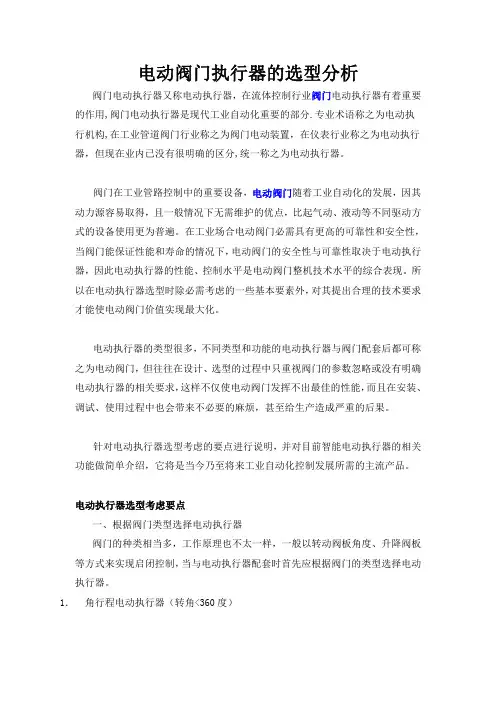

电动阀门执行器的选型分析阀门电动执行器又称电动执行器，在流体控制行业阀门电动执行器有着重要的作用,阀门电动执行器是现代工业自动化重要的部分.专业术语称之为电动执行机构,在工业管道阀门行业称之为阀门电动装置，在仪表行业称之为电动执行器，但现在业内已没有很明确的区分,统一称之为电动执行器。

阀门在工业管路控制中的重要设备，电动阀门随着工业自动化的发展，因其动力源容易取得，且一般情况下无需维护的优点，比起气动、液动等不同驱动方式的设备使用更为普遍。

在工业场合电动阀门必需具有更高的可靠性和安全性，当阀门能保证性能和寿命的情况下，电动阀门的安全性与可靠性取决于电动执行器，因此电动执行器的性能、控制水平是电动阀门整机技术水平的综合表现。

所以在电动执行器选型时除必需考虑的一些基本要素外，对其提出合理的技术要求才能使电动阀门价值实现最大化。

电动执行器的类型很多，不同类型和功能的电动执行器与阀门配套后都可称之为电动阀门，但往往在设计、选型的过程中只重视阀门的参数忽略或没有明确电动执行器的相关要求，这样不仅使电动阀门发挥不出最佳的性能，而且在安装、调试、使用过程中也会带来不必要的麻烦，甚至给生产造成严重的后果。

针对电动执行器选型考虑的要点进行说明，并对目前智能电动执行器的相关功能做简单介绍，它将是当今乃至将来工业自动化控制发展所需的主流产品。

电动执行器选型考虑要点一、根据阀门类型选择电动执行器阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。

1． 角行程电动执行器（转角<360度）电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。

此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。

a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。

b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。

一、招标设备清单电动执行器选配参考表编号技术参数数量备注12/16.11 电动百叶阀 2型号: 室外型规格: Ø3000mm气体温度:100ºC（max.150ºC)风管角度:45º12/16.11M 电动执行机构 2 法国原装伯纳德型号:力矩: 4000N.m输入输出信号:4～20mA12/16.13 电动百叶阀 1型号: 室外型规格: Ø1600mm气体温度:100ºC（max.150ºC)风管角度:35º12/16.13M 电动执行机构 1 法国原装伯纳德型号:力矩: 2500N.m输入输出信号:4～20mA12/16.14 电动蝶阀(冷风阀) 2型号: 室外型规格: Ø1000mm气体温度:100ºC风管角度:90º12/16.14M 电动执行机构 2 法国原装伯纳德型号:力矩: 1600N.m输入输出信号:4～20mA12/16.45 电动百叶阀 1型号: 室外型规格: Ø3350mm气体温度:100ºC（max.150ºC)风管角度:45º12/16.45M 电动执行机构 1 法国原装伯纳德型号:力矩: 6000N.m输入输出信号:4～20mA15b.07 电动风机启动阀(05#风机用) 2型号: （DN800）公称压力: 0.01MPa15b.07M 电动执行器 2型号:功率:最大扭矩:600N.m电压：380V15b.10 电动风机启动阀(02#风机用) 1型号: DN450公称压力: 0.01MPa15b.10M 电动执行器： 1型号：功率：最大扭矩：250Nm电压：380V15a.24 电动蝶阀(冷风) 1型号: ZKJWb-0.6S规格: φ1000 mm 风管角度：0。

15a.24M 电动执行器 1 法国原装伯纳德扭矩: 1600Nm输入输出信号: 4～20 mA电源电压: 380 V15c.01-8-1 电动闸板阀 2有效内径：15c.01-8-1M 电动执行机构 2型号：SKD400/H额定扭矩：4000N.m轮盘有效转度：1260°阀板提升高度：1200mm15c.01-10-1 电动闸板阀 1有效内径：15c.01-10-1M 电动执行机构 1型号：SKD400/H额定扭矩：4000N.m轮盘有效转度：1260°阀板提升高度：1800×2mm19.16 电动百叶阀(掺冷风用) 1型号:(室外型)规格:DN800mm耐温度:450℃风管角度:0°19.16M 电动执行器 1 法国原装伯纳德型号：输入输出信号：4~20mA扭矩：600N.m电源电压:380V19.17 电动百叶阀(入磨热风管道) 1型号:(室外型)规格:DN1250mm耐温度:450℃风管角度:0°19.17M 电动执行器 1 法国原装伯纳德型号：输入输出信号：4~20mA扭矩：1600N.m电源电压:380V19.21 电动百叶阀 1型号:(室外型)规格:DN800mm风管角度:60°19.21M 电动执行器 1 法国原装伯纳德规格:扭矩:600N.m煤磨风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:4000N.m窑头风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:4000N.m窑尾高温风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:6000N.m尾排风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:6000N.m原料循环风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:6000N.m篦冷机F1A风机阀门用电动执行器 2规格：扭矩：250N.m篦冷机F1B风机阀门用电动执行器 2规格：扭矩：250N.m篦冷机F1C风机阀门用电动执行器 1规格：扭矩：250N.m篦冷机F2A风机阀门用电动执行器 2规格：扭矩：250N.m篦冷机F2B风机阀门用电动执行器 1规格：扭矩：250N.m篦冷机F3风机阀门用电动执行器 1规格：扭矩：1000N.m篦冷机F4风机阀门用电动执行器 1规格：扭矩：600N.m篦冷机F5风机阀门用电动执行器 1规格：扭矩：600N.m篦冷机F6风机阀门用电动执行器 1规格：扭矩：600N.m预热器C4分料阀用电动执行器 1规格：扭矩：N.m二、技术要求：1.环境温度：-30~55℃2.阀门启闭速度：< 60s/90°3.整台电动执行器防护等级不低于IP67。

电动执行器选型电动执行器选型考虑要点一、根据阀门类型选择电动执行器阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。

1．角行程电动执行器（转角<360度）电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。

此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。

a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。

b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。

此类电动执行器适用于蝶阀、球阀、旋塞阀等。

2．多回转电动执行器（转角>360度）电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。

此类电动执行器适用于闸阀、截止阀等。

3．直行程（直线运动）电动执行器输出轴的运动为直线运动式，不是转动形式。

此类电动执行器适用于单座调节阀、双座调节阀等。

二、根据生产工艺控制要求确定电动执行器的控制模式电动执行器的控制模式一般分为开关型（开环控制）和调节型（闭环控制）两大类。

1．开关型（开环控制）开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行精确控制。

特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构。

选型时必需对此做出说明，不然经常会发生在现场安装时与控制系统冲突等不匹配现像。

a)分体结构（通常称为普通型）：控制单元与电动执行器分离，电动执行器不能单独实现对阀门的控制，必需外加控制单元才能实现控制，一般外部采用控制器或控制柜形式进行配套。

此结构的缺点是不便于系统整体安装，增加接线及安装费用，且容易出现故障，当故障发生时不便于诊断和维修，性价比不理想。

b)一体化结构（通常称为整体型）：控制单元与电动执行器封装成一体，无需外配控制单元即可现实就地操作，远程只需输出相关控制信息就可对其进行操作。

阀门选型手册-阀门选型的步骤和依据在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。

并且能够生产各种电动、气动、液动阀门驱动装置。

面对如此众多的阀门品种和如此复杂的各种工况，要选择管道系统最适合安装的阀门产品，我以为，首先应了解阀门的特性；其次应掌握选择阀门的步骤和依据；再者应遵循选择阀门的原则。

1．阀门的特性一般有两种，使用特性和结构特性。

使用特性：它确定了阀门的主要使用性能和使用范围，属于阀门使用特性的有：阀门的类别（闭路阀门、调节阀门、安全阀门等）；产品类型（闸阀、截止阀、蝶阀、球阀等）；阀门主要零件（阀体、阀盖、阀杆、阀瓣、密封面）的材料；阀门传动方式等。

结构特性：它确定了阀门的安装、维修、保养等方法的一些结构特性，属于结构特性的有：阀门的结构长度和总体高度、与管道的连接形式（法兰连接、螺纹连接、夹箍连接、外螺纹连接、焊接端连接等）；密封面的形式（镶圈、螺纹圈、堆焊、喷焊、阀体本体）；阀杆结构形式（旋转杆、升降杆）等。

2．选择阀门的步骤和依据大体如下：⑴ 选择步骤1. 明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

风阀执行器
A9X05系列弹簧复位风阀驱动器是为小型及中型的空气阻尼器以及
空气容积系统的终端控制单元特殊设计的。

由于它尺寸较小而且控制
灵活，也经常被用在空间有限的地方
风阀执行器
型号：A9005S/A9105S
基本特点：
可单线控制
设置独立的运行时间
螺杆终端连接
万能转接头：圆轴尺寸：最大φ18mm
可选择旋转角度
可带一个浮动的辅助开关
可有效预先设定
采用固定、紧凑、防撞击的钢外壳
永久密封的外壳符合IP54标准
技术参数
项目A9005P A9105P
电源提供AC24V50/60Hz；DC24V；AC90~250V50/60Hz
扭矩5Nm
运行时间电机运行时间70s；弹簧复位时间20s
运行状态电源消耗 5.0W（24V）
停止状态电源消耗 2.5W（24V）
线径 6.5VA
控制信号开关控制；0 (10V)
输入电阻0-10V大于100KΩ/(4)…20mA小于500Ω
旋转角度0～90º
限制角度5～85º（每步5º）
辅助开关额定值3（1.5）Amp230V
寿命旋转60，000次（在额定负载下）
噪音50dB(A)
防护等级IP44
环境温度-20~+50℃
环境湿度5~95%RH
储运温度-40~+70℃
标准符合CE要求
重量 1.5Kg
接线和设
尺寸与安装
A9105P 接线图A9005P 接线图带辅助触点接线图。

电动执行器的选型方法与技巧电动执行器又叫电动执行机构，常用于驱动阀门及风门，我们经常所说的电动阀门和电风门就是由电动执行机构（电动执行器）和阀门及风门组成的。

在选择电动执行机构（电动执行器）时主要就从以下几个方面进行：一、电动执行机构（电动执行器）结构型式根据被控对象运动方式分，电动执行器分为以下几种结构型式：角行程、直行程、部分回转型、多回转式。

根据连接和安装方式分（一般是针对角行程电动执行机构（电动执行器），又分为基座式和直连式。

下面谈谈各种阀门及风门就选择什么样结构型式的电动执行机构（电动执行器），或者说各种结构形式的电动执行机构（电动执行器）适合于什么被控对象。

1、角行程电动执行机构（电动执行器）角行程电动执行机构（电动执行器）输出轴运动方式是按角度旋转的，且一般旋转范围是0~90度，此类执行器一般适用于风门、蝶阀、球阀、V形阀等。

电动执行机构（电动执行器）与风门连接组成的电动风门角行程电动执行机构（电动执行器）根据连接方式又分为直连式和基座式，直连式连接时电动执行器输出轴与阀门的阀杆直接相连。

而基座式连接方式是在执行器输出轴和阀杆之间通过球铰＋连杆的方式进行连接的。

如下图左边一幅为直连式，而右边一幅为基座式连接示意图。

电动执行机构（电动执行器）与蝶阀连接NDQ角程电动执行机构（电动执行器）与球阀相连电动执行机构（电动执行器）与V型球阀相连2、直行程电动执行机构（电动执行器）直行程电动执行机构（电动执行器）输出轴运动方式是直线运动的，所以此类型执行器适合阀芯作直线运动的阀门（截止阀和闸阀例外，后面会讲到），这类阀门有单座阀、双座阀、套筒阀、角形阀、三通阀、隔膜阀等。

NDL直行程电动执行机构（电动执行器）与套筒阀相连NDL直行程电动执行机构（电动执行器）与单调节阀相连3、多转式电动执行机构（电动执行器）多转式电动执行机构（电动执行器）输出轴运动方式为旋转式，且全行程超过360度，适合于闸阀、截止阀等被控对象，多转式电动执行机构比较特殊，它可以再配一级减速器转换成角行程电动执行机构（电动执行器）或直行程电动执行机构（电动执行器），甚至仍旧是多转式，加一级减速后输出力（矩）增大，运动速度减慢。

(!))/ff 穴1 2008 1 中文版｜目录1 功能 12 用途及使用范围 13 结构 14 工作原理 25 突出优点 26 技术特征 27 型号编制 28 参数及价格 39 外形尺寸 410 安装指南 611 备件清单 612 认证713 订货联系81、功能流量调节及关断。

停电自动关断。

2、用途及使用范围广泛用于智能建筑、给排水、供热、供冷、化工、食品、能源、机械等领域的自动控制和远程控制。

适用于空调水、冷却水、制热热水、生活热水、自来水、干蒸汽、空气、氮气、油类、废热烟气、废热蒸汽等无腐蚀性介质。

适用于低腐蚀介质(如饮料).特殊订货的还可适用于腐蚀介质。

3、结构二通电动调节阀(≤180℃水、连轴器阀轴阀体执行机构传动螺母传动螺杆支撑螺杆 A B 关下封板B B A-B三通电动调节阀(≤180℃水、连轴器阀轴执行机构传动螺母A传动螺杆支撑螺杆C 关A-C 阀体A下接管C B-CC A-CB三通电动烟气阀(≤600℃烟气、空气等)连轴器阀轴执行机构传动螺母传动螺杆支撑螺杆BC A-B阀体A-CC A-B下接管AC A-CB B4、工作原理传动螺母与传动螺杆的啮合把驱动电机的旋转运动变成直线往复运动,带动阀轴和阀板上下运动,实现电 动调节阀的开/关和调节功能。

阀门运行时自充电:当输入电源突然断电时,停电复位装置将储备电能输出到阀门控制器,控制阀门关闭。

5、突出优点a. 具 100%关断密封性(全球唯一。

其他同类产品或多或少有泄漏)。

b. 具停电自动关断功能。

c. PID 控制,精细调节流量、负荷。

d. 二通、三通阀共用阀体及执行机构,用户不拆系统管道即可实现二通、三通阀更替。

e. 阀门通道阻力小,仅为其他厂家同型号的 1/3。

f. 阀体承压高,重量轻。

6、技术特征电动调节阀No. 名称 参数说明1 阀门名称 电动调节阀2 工作介质 水、蒸汽、空气、油(用于其他介质可特殊订货)3 介质温度 0～180℃4 环境温度 －10～45℃5 工作压力 0.8MPa/1.6 MPa 。

如何正确选择电动阀门执行器电动阀门执行器是一种用电力来驱动阀门的执行部件。

它可以被安装在各种阀门上，比如蝶阀门、球阀门、闸阀门和旋塞阀门等。

通过电动阀门执行器，我们可以充分利用自动化技术，实现阀门的自动化掌控。

但是，如何正确选择电动阀门执行器，成为了很多人关注的问题。

本文将从以下几个方面来讲解如何正确选择电动阀门执行器。

选型参数在选择电动阀门执行器中，要重点考虑以下几个参数：执行器型号选择适合本身阀门的电动阀门执行器，首先要了解阀门的大小、型号和类型。

比如，蝶阀门通常使用对夹式电动阀门执行器，剪刀门使用行程限制器电动阀门执行器，球阀门接受直动式电动阀门执行器等等。

动力参数动力参数对于电动阀门执行器的选型来说特别紧要。

通常要考虑以下三个参数：电机功率、所需转矩、并联顶替。

•电机功率：选型时要注意电机功率的大小是否与阀门的负载匹配，太小会影响阀门的开闭；太大则会挥霍能源，造成不必要的费用。

•所需转矩：选型时要依据阀门的负载、使用环境和使用周期等来计算出所需转矩大小，避开显现电动阀门执行器无法正常开闭的情况。

•并联顶替：假如需要更大的转矩，可以选择并联顶替的方式，在保证安全的前提下提高电动阀门执行器的阀门操作本领。

内部结构不同型号的电动阀门执行器其内部结构不一样。

一般有以下三种：•直行式：电机驱动直接转动输出端件的旋转运动的电动阀门执行器。

结构简单，但简单发生阀门振荡。

•对夹式：电机转动与内凸齿轮，通过内凸齿轮带动永磁同步电机输出轴转动，实现对夹式阀门的开闭。

输出扭矩大，稳定牢靠。

•行程限制器式：一般接受手动手动调整行程的方式，结构相对稳定，适用于剪刀门和截止阀、球阀门等。

环境因素在选择适合的电动阀门执行器时，还要考虑所处的环境因素，比如温度、湿度、爆炸不安全区域等。

不同的环境要求不同的电动阀门执行器，防爆型阀门执行器适用于爆炸不安全场所，隔离型电动阀门执行器适用于潮湿环境。

品牌选择在选择电动阀门执行器品牌时，要考虑以下几个方面：品牌声誉电动阀门执行器的品牌声誉直接影响产品的质量和服务。
