无刷电机工作及控制原理（图解)左手定则，这个是电机转动受力分析的基础，简单说就是磁场中的载流导体,会受到力的作用。

让磁感线穿过手掌正面,手指方向为电流方向,大拇指方向为产生磁力的方向，我相信喜欢玩模型的人都还有一定物理基础的哈哈。

让磁感线穿过掌心,大拇指方向为运动方向,手指方向为产生的电动势方向。

为什么要讲感生电动势呢?不知道大家有没有类似的经历，把电机的三相线合在一起，用手去转动电机会发现阻力非常大,这就是因为在转动电机过程中产生了感生电动势，从而产生电流，磁场中电流流过导体又会产生和转动方向相反的力,大家就会感觉转动有很大的阻力。

不信可以试试。

三相线分开,电机可以轻松转动三相线合并，电机转动阻力非常大右手螺旋定则,用右手握住通电螺线管,使四指弯曲与电流方向一致,那么大拇指所指的那一端就是通电螺旋管的N极。

状态1当两头的线圈通上电流时，根据右手螺旋定则,会产生方向指向右的外加磁感应强度B(如粗箭头方向所示),而中间的转子会尽量使自己内部的磁感线方向与外磁感线方向保持一致，以形成一个最短闭合磁力线回路，这样内转子就会按顺时针方向旋转了。

当转子磁场方向与外部磁场方向垂直时，转子所受的转动力矩最大。

注意这里说的是“力矩”最大,而不是“力”最大。

诚然,在转子磁场与外部磁场方向一致时,转子所受磁力最大,但此时转子呈水平状态,力臂为0,当然也就不会转动了。

补充一句,力矩是力与力臂的乘积。

其中一个为零,乘积就为零了。

当转子转到水平位置时，虽然不再受到转动力矩的作用,但由于惯性原因，还会继续顺时针转动，这时若改变两头螺线管的电流方向，如下图所示，转子就会继续顺时针向前转动，状态２如此不断改变两头螺线管的电流方向，内转子就会不停转起来了。

改变电流方向的这一动作，就叫做换相。

补充一句:何时换相只与转子的位置有关，而与其他任何量无直接关系。

第二部分：三相二极内转子电机一般来说，定子的三相绕组有星形联结方式和三角联结方式,而“三相星形联结的二二导通方式”最为常用,这里就用该模型来做个简单分析。

图文讲解无刷直流电机的工作原理导读：无刷直流电机由电动机主体和驱动器组成,是一种典型的机电一体化产品。

电动机的定子绕组多做成三相对称星形接法,同三相异步电动机十分相似。

它的应用非常广泛，在很多机电一体化设备上都有它的身影。

什么是无刷电机？无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。

由于无刷直流电动机是以自控式运行的，所以不会像变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。

中小容量的无刷直流电动机的永磁体，现在多采用高磁能级的稀土钕铁硼（Nd-Fe-B）材料。

因此，稀土永磁无刷电动机的体积比同容量三相异步电动机缩小了一个机座号。

无刷直流电动机是采用半导体开关器件来实现电子换向的，即用电子开关器件代替传统的接触式换向器和电刷。

它具有可靠性高、无换向火花、机械噪声低等优点，广泛应用于高档录音座、录像机、电子仪器及自动化办公设备中。

无刷直流电动机由永磁体转子、多极绕组定子、位置传感器等组成。

位置传感按转子位置的变化，沿着一定次序对定子绕组的电流进行换流（即检测转子磁极相对定子绕组的位置，并在确定的位置处产生位置传感信号，经信号转换电路处理后去控制功率开关电路，按一定的逻辑关系进行绕组电流切换）。

定子绕组的工作电压由位置传感器输出控制的电子开关电路提供。

位置传感器有磁敏式、光电式和电磁式三种类型。

采用磁敏式位置传感器的无刷直流电动机，其磁敏传感器件（例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等）装在定子组件上，用来检测永磁体、转子旋转时产生的磁场变化。

采用光电式位置传感器的无刷直流电动机，在定子组件上按一定位置配置了光电传感器件，转子上装有遮光板，光源为发光二极管或小灯泡。

转子旋转时，由于遮光板的作用，定子上的光敏元器件将会按一定频率间歇间生脉冲信号。

采用电磁式位置传感器的无刷直流电动机，是在定子组件上安装有电磁传感器部件（例如耦合变压器、接近开关、LC谐振电路等），当永磁体转子位置发生变化时，电磁效应将使电磁传感器产生高频调制信号（其幅值随转子位置而变化）。

图文讲解无刷直流电机的工作原理电动无刷直流电机由电动机主体和驱动器组成导读：,是一种典型的机电一体化产品。

同三相异步电动机十分相似。

它的应用非常广泛，,机的定子绕组多做成三相对称星形接法在很多机电一体化设备上都有它的身影。

什么是无刷电机？无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。

由于无刷所以不会像变频调速下重载启动的同步电机那样在转子上另直流电动机是以自控式运行的，加启动绕组，也不会在负载突变时产生振荡和失步。

中小容量的无刷直流电动机的永磁体，稀土永磁无刷电动机的体积比材料。

因此，现在多采用高磁能级的稀土钕铁硼（Nd-Fe-B）同容量三相异步电动机缩小了一个机座号。

. . .无刷直流电动机是采用半导体开关器件来实现电子换向的，即用电子开关器件代替传无换向火花、机械噪声低等优点，广泛应用于统的接触式换向器和电刷。

它具有可靠性高、高档录音座、录像机、电子仪器及自动化办公设备中。

无刷直流电动机由永磁体转子、多极绕组定子、位置传感器等组成。

位置传感按转子（即检测转子磁极相对定子绕组的位位置的变化，沿着一定次序对定子绕组的电流进行换流按并在确定的位置处产生位置传感信号，经信号转换电路处理后去控制功率开关电路，置，定子绕组的工作电压由位置传感器输出控制的电子开。

一定的逻辑关系进行绕组电流切换）关电路提供。

位置传感器有磁敏式、光电式和电磁式三种类型。

采用磁敏式位置传感器的无刷直流电动机，其磁敏传感器件（例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等）装在定子组件上，用来检测永磁体、转子旋转时产生的磁场变化。

采用光电式位置传感器的无刷直流电动机，在定子组件上按一定位置配置了光电传感器件，转子上装有遮光板，光源为发光二极管或小灯泡。

转子旋转时，由于遮光板的作用，定子上的光敏元器件将会按一定频率间歇间生脉冲信号。

（例是在定子组件上安装有电磁传感器部件采用电磁式位置传感器的无刷直流电动机，谐振电路等），当永磁体转子位置发生变化时，电磁效应将如耦合变压器、接近开关、LC 使电磁传感器产生高频调制信号（其幅值随转子位置而变化）。

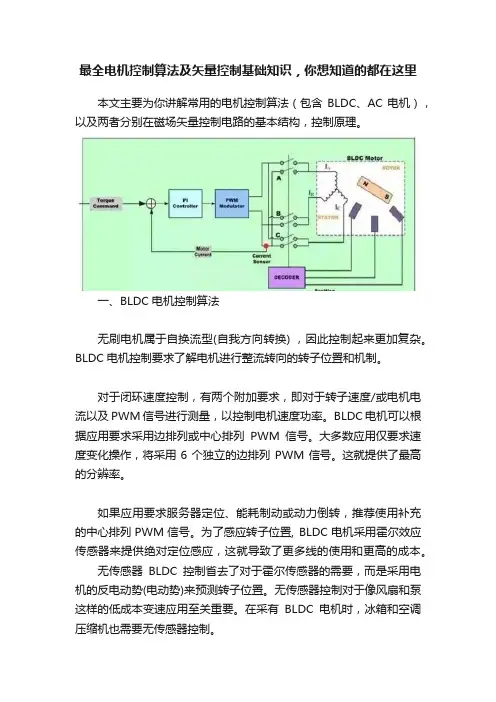

最全电机控制算法及矢量控制基础知识，你想知道的都在这里本文主要为你讲解常用的电机控制算法（包含BLDC、AC电机），以及两者分别在磁场矢量控制电路的基本结构，控制原理。

一、BLDC电机控制算法无刷电机属于自换流型(自我方向转换) ，因此控制起来更加复杂。

BLDC电机控制要求了解电机进行整流转向的转子位置和机制。

对于闭环速度控制，有两个附加要求，即对于转子速度/或电机电流以及PWM信号进行测量，以控制电机速度功率。

BLDC电机可以根据应用要求采用边排列或中心排列PWM信号。

大多数应用仅要求速度变化操作，将采用6个独立的边排列PWM信号。

这就提供了最高的分辨率。

如果应用要求服务器定位、能耗制动或动力倒转，推荐使用补充的中心排列PWM信号。

为了感应转子位置, BLDC电机采用霍尔效应传感器来提供绝对定位感应，这就导致了更多线的使用和更高的成本。

无传感器BLDC控制省去了对于霍尔传感器的需要，而是采用电机的反电动势(电动势)来预测转子位置。

无传感器控制对于像风扇和泵这样的低成本变速应用至关重要。

在采有BLDC电机时，冰箱和空调压缩机也需要无传感器控制。

空载时间的插入和补充大多数BLDC电机不需要互补的PWM、空载时间插入或空载时间补偿。

可能会要求这些特性的BLDC应用仅为高性能BLDC伺服电动机、正弦波激励式BLDC电机、无刷AC、或PC同步电机。

二、控制算法许多不同的控制算法都被用以提供对于BLDC电机的控制。

典型地，将功率晶体管用作线性稳压器来控制电机电压。

当驱动高功率电机时，这种方法并不实用。

高功率电机必须采用PWM控制，并要求一个微控制器来提供起动和控制功能。

控制算法必须提供下列三项功能：· 用于控制电机速度的PWM电压· 用于对电机进整流换向的机制· 利用反电动势或霍尔传感器来预测转子位置的方法脉冲宽度调制仅用于将可变电压应用到电机绕组。

有效电压与PWM占空度成正比。

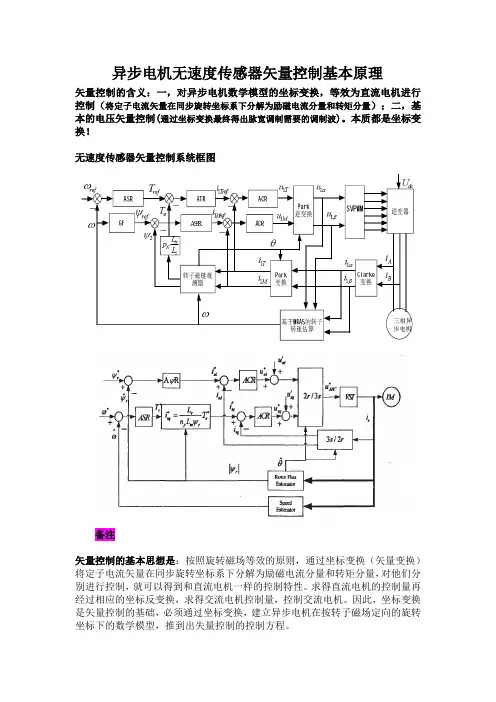

异步电机无速度传感器矢量控制基本原理矢量控制的含义：一，对异步电机数学模型的坐标变换，等效为直流电机进行控制（将定子电流矢量在同步旋转坐标系下分解为励磁电流分量和转矩分量）；二，基本的电压矢量控制(通过坐标变换最终得出脉宽调制需要的调制波)。

本质都是坐标变换！无速度传感器矢量控制系统框图备注矢量控制的基本思想是：按照旋转磁场等效的原则，通过坐标变换（矢量变换）将定子电流矢量在同步旋转坐标系下分解为励磁电流分量和转矩分量，对他们分别进行控制，就可以得到和直流电机一样的控制特性。

求得直流电机的控制量再经过相应的坐标反变换，求得交流电机控制量，控制交流电机。

因此，坐标变换是矢量控制的基础，必须通过坐标变换，建立异步电机在按转子磁场定向的旋转坐标下的数学模型，推到出失量控制的控制方程。

旋转磁场等效原则:在二相、三相….等多相对称绕组中通以多相对称电流时都能产生旋转磁场,如图1所示。

图1中（a ）是三相对称绕组A 、B 、C 通以三相对称交流电流时产生旋转磁场φ；图（b ）是两相静止绕组α、β通以两相对称交流电流时，也产生旋转磁场。

当旋转磁场的大小和转速都相同时认为（a ）（b ）两绕组是等效的。

图（c ）是两个匝数相等、互相垂直的绕组M 、T ，分别通以直流电流M i 、T i 时产生位置固定的磁通φ。

如果此时这两个绕组同时以同步转速旋转，φ也就旋转起来，这样（a ）（b ）（c ）中绕组等效，等效绕组产生的磁场也等效。

根据旋转磁场等效的原则，经过3/2变换和旋转变换等矢量变换，使三相交流电机的三相绕组和直流电机的直流绕组等效，从而模拟直流电机控制转矩的方法对交流电机的转矩进行控制，这就是矢量控制。

(a) (b) (c)坐标变换中需要遵循的两个原则：根据变换前后电流产生的旋转磁场等效原则；变换后两个系统的功率保持不变。

1.静止坐标系下的3/2变换(Clarke 变换):Clarke 逆变换:Clarke变换2,同步旋转坐标变换（Park变换）Park逆变换:Park变换异步电机的数学模型：1.在两相静止坐标系 上的数学模型：2. 在两相旋转坐标系MT 上的数学模型:转子磁场定向矢量控制基本原理：在两相同步旋转坐标系的建立过程中，规定了M 、T 两轴互相垂直，且与定子频率同步的旋转速度，并没有规定两轴与电机旋转磁场的相对位置。

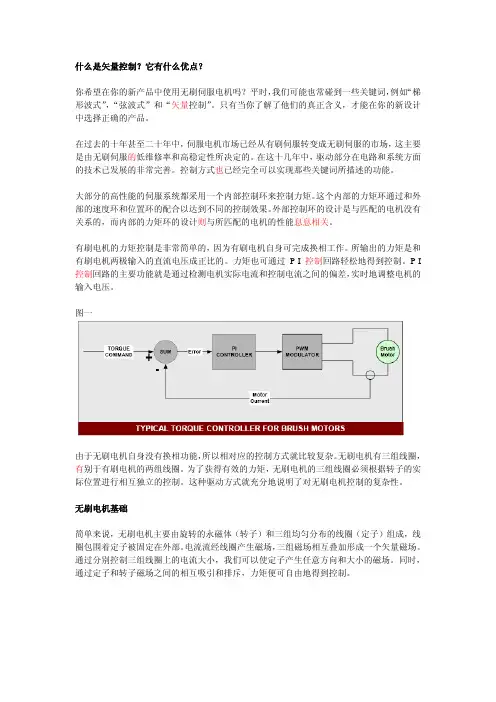

什么是矢量控制？它有什么优点？你希望在你的新产品中使用无刷伺服电机吗？平时，我们可能也常碰到一些关键词，例如“梯形波式”，“弦波式”和“矢量控制”。

只有当你了解了他们的真正含义，才能在你的新设计中选择正确的产品。

在过去的十年甚至二十年中，伺服电机市场已经从有刷伺服转变成无刷伺服的市场，这主要是由无刷伺服的低维修率和高稳定性所决定的。

在这十几年中，驱动部分在电路和系统方面的技术已发展的非常完善。

控制方式也已经完全可以实现那些关键词所描述的功能。

大部分的高性能的伺服系统都采用一个内部控制环来控制力矩。

这个内部的力矩环通过和外部的速度环和位置环的配合以达到不同的控制效果。

外部控制环的设计是与匹配的电机没有关系的，而内部的力矩环的设计则与所匹配的电机的性能息息相关。

有刷电机的力矩控制是非常简单的，因为有刷电机自身可完成换相工作。

所输出的力矩是和有刷电机两极输入的直流电压成正比的。

力矩也可通过P-I控制回路轻松地得到控制。

P-I 控制回路的主要功能就是通过检测电机实际电流和控制电流之间的偏差，实时地调整电机的输入电压。

图一由于无刷电机自身没有换相功能，所以相对应的控制方式就比较复杂。

无刷电机有三组线圈，有别于有刷电机的两组线圈。

为了获得有效的力矩，无刷电机的三组线圈必须根据转子的实际位置进行相互独立的控制。

这种驱动方式就充分地说明了对无刷电机控制的复杂性。

无刷电机基础简单来说，无刷电机主要由旋转的永磁体（转子）和三组均匀分布的线圈（定子）组成，线圈包围着定子被固定在外部。

电流流经线圈产生磁场，三组磁场相互叠加形成一个矢量磁场。

通过分别控制三组线圈上的电流大小，我们可以使定子产生任意方向和大小的磁场。

同时，通过定子和转子磁场之间的相互吸引和排斥，力矩便可自由地得到控制。

图二对于转子旋转的任意角度，定子都存在着一个最优化的磁场方向，能产生最大的力矩；同样，定子也能产生一个无力矩输出的磁场方向。

简单地说，如果定子生成的磁场和转子永磁体的磁场方向一致，电机就不会输出任何力矩。

直流无刷电机在各个方面得到广泛的应用，处处都可以见到它们的踪影，种类也很繁多，因为本人从事的是电动车方面的行业，故在这里我们主要讲讲电动车上直流无刷电机的原理和控制它的结构图如下：（这是一个小型直流无刷电机的结构图，是本人根据实物，用WINDOWS画图板一笔一画绘制，发了不少心血，未经同意，不得转载）当然电动车上的无刷电机线圈更多，不过和下面介绍的原理是一样的。

这样做的目的是为了简化，同时也是为了使大家更易于理解。

其实无刷电机的原理很简单，概括的说就是：当给内置霍耳传感器接通电源时，这些霍耳传感器将信号输入到控制器其实这些信号间接反映了转子所处的位置控制器对这些信号经过判断之后，作出相应的输出，并给相应的线圈通电，通电产生了磁场。

因为同性相斥，异性想吸的原理，定子和转子就相对移动。

普通无刷电机的定子是线圈（上面连有霍耳传感器），于是转子（磁钢及轮子）受迫转动。

转子一转动，内置霍耳传感器的输出信号便发生改变，控制器又输出不同方向的电流而该输出产生的磁场又刚好再次和固定磁场（磁钢）同性相斥，异性相吸，结果再次迫使转子转动，接着霍耳传感器的输出信号又再次发生改变.......这样周而复使，轮子就不断转动（每次霍耳信号改变，控制器产生的电流方向要与电机所要求的一致才行，也就是相序要匹配，轮子才会朝一个方向运动）。

文笔不好，概括不全，请大家莫怪。

电机内部霍耳传感器的正电源线即红线一般接5－12v直流电。

而以5V居多。

霍耳的信号线传递电机里面磁钢相对于线圈的位置，根据三个霍耳的信号控制器能知道此时应该如何给电机的线圈供电（不同的霍耳信号，应该给电机线圈提供相对应方向的电流），就是说霍耳状态不一样，线圈的电流方向不一样。

二，无刷电机的运行原理霍耳信号传递给控制器，控制器通过电机相线（粗线，不是霍耳线）给电机线圈供电，电机旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍耳一般安装在定子上）发生转动，霍耳感应出新的位置信号，控制器粗线又给电机线圈重新改变电流方向供电，电机继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样电机才能继续向一个方向运动，不然电机就会在某一个位置左右摆动，而不是连续旋转），这就是电子换相。

图文讲解无刷直流机电的工作原理之答禄夫天创作时间：二O二一年七月二十九日导读：无刷直流机电由电念头主体和驱动器组成,是一种典范的机电一体化产物. 电念头的定子绕组多做成三相对称星形接法,同三相异步电念头十分相似.它的应用非常广泛,在很多机电一体化设备上都有它的身影.什么是无刷机电？无刷直流机电由电念头主体和驱动器组成,是一种典范的机电一体化产物.由于无刷直流电念头是以自控式运行的,所以不会像变频调速下重载启动的同步机电那样在转子上另加启动绕组,也不会在负载突变时发生振荡和失步.中小容量的无刷直流电念头的永磁体,现在多采纳高磁能级的稀土钕铁硼（NdFeB）资料.因此,稀土永磁无刷电念头的体积比同容量三相异步电念头缩小了一个机座号.无刷直流电念头是采纳半导体开关器件来实现电子换向的,即用电子开关器件取代传统的接触式换向器和电刷.它具有可靠性高、无换向火花、机械噪声高等优点,广泛应用于高档录音座、录像机、电子仪器及自动化办公设备中.无刷直流电念头由永磁体转子、多极绕组定子、位置传感器等组成.位置传感按转子位置的变动,沿着一定次第对定子绕组的电流进行换流（即检测转子磁极相对定子绕组的位置,并在确定的位置处发生位置传感信号,经信号转换电路处置后去控制功率开关电路,按一定的逻辑关系进行绕组电流切换）.定子绕组的工作电压由位置传感器输出控制的电子开关电路提供.位置传感器有磁敏式、光电式和电磁式三种类型.采纳磁敏式位置传感器的无刷直流电念头,其磁敏传感器件（例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等）装在定子组件上,用来检测永磁体、转子旋转时发生的磁场变动.采纳光电式位置传感器的无刷直流电念头,在定子组件上按一定位置配置了光电传感器件,转子上装有遮光板,光源为发光二极管或小灯胆.转子旋转时,由于遮光板的作用,定子上的光敏元器件将会按一定频率间歇间生脉冲信号.采纳电磁式位置传感器的无刷直流电念头,是在定子组件上装置有电磁传感器部件（例如耦合变压器、接近开关、LC谐振电路等）,当永磁体转子位置发生变动时,电磁效应将使电磁传感器发生高频调制信号（其幅值随转子位置而变动）.看看这个工程师怎么说？首先给年夜家复习几个基础定章：左手定章、右手定章、右手螺旋定章.别懵逼,我下面会给年夜家解释.左手定章,这个是机电转动受力分析的基础,简单说就是磁场中的载流导体,会受到力的作用.让磁感线穿过手掌正面,手指方向为电流方向,年夜拇指方向为发生磁力的方向,我相信喜欢玩模型的人都还有一定物理基础的哈哈.右手定章,这是发生感生电动势的基础,跟左手定章的相反,磁场中的导体因受到力的牵引切割磁感线发生电动势.让磁感线穿过掌心,年夜拇指方向为运动方向,手指方向为发生的电动势方向.为什么要讲感生电动势呢？不知道年夜家有没有类似的经历,把机电的三相线合在一起,用手去转念头电会发现阻力非常年夜,这就是因为在转念头电过程中发生了感生电动势,从而发生电流,磁场中电流流过导体又会发生和转动方向相反的力,年夜家就会感觉转动有很年夜的阻力.不信可以试试.三相线分开,机电可以轻松转动三相线合并,机电转动阻力非常年夜右手螺旋定章,用右手握住通电螺线管,使四指弯曲与电流方向一致,那么年夜拇指所指的那一端就是通电螺旋管的N极.这个定章是通电线圈判断极性的基础,红色箭头方向即为电流方向.看完了三年夜定章,我们接下来先看看机电转动的基来源根基理.第一部份：直流机电模型我们找到一个中学物理学过的直流机电的模型,通过磁回路分析法来进行一个简单的分析.状态1当两头的线圈通上电流时,根据右手螺旋定章,会发生方向指向右的外加磁感应强度B（如粗箭头方向所示）,而中间的转子会尽量使自己内部的磁感线方向与外磁感线方向坚持一致,以形成一个最短闭合磁力线回路,这样内转子就会按顺时针方向旋转了.当转子磁场方向与外部磁场方向垂直时,转子所受的转动力矩最年夜.注意这里说的是“力矩”最年夜,而不是“力”最年夜.固然,在转子磁场与外部磁场方向一致时,转子所受磁力最年夜,但此时转子呈水平状态,力臂为0,固然也就不会转动了.弥补一句,力矩是力与力臂的乘积.其中一个为零,乘积就为零了.当转子转到水平位置时,虽然不再受到转动力矩的作用,但由于惯性原因,还会继续顺时针转动,这时若改变两头螺线管的电流方向,如下图所示,转子就会继续顺时针向前转动,状态2如此不竭改变两头螺线管的电流方向,内转子就会不竭转起来了.改变电流方向的这一举措,就叫做换相.弥补一句：何时换相只与转子的位置有关,而与其他任何量无直接关系.第二部份：三相二极内转子机电一般来说,定子的三相绕组有星形联结方式和三角联结方式,而“三相星形联结的二二导通方式”最为经常使用,这里就用该模型来做个简单分析.上图显示了定子绕组的联结方式（转子未画出假想是个二极磁铁）,三个绕组通过中心的连接点以“Y”型的方式被联结在一起.整个机电就引出三根线A, B, C.当它们之间两两通电时,有6种情况,分别是AB, AC, BC, BA, CA, CB注意这是有顺序的.下面我看第一阶段：AB相通电当AB相通电,则A极线圈发生的磁感线方向如红色箭头所示,B 极发生的磁感线方向如图蓝色箭头所示,那么发生的合力方向即为绿色箭头所示,那么假设其中有一个二极磁铁,则根据“中间的转子会尽量使自己内部的磁感线方向与外磁感线方向坚持一致”则N极方向会与绿色箭头所示方向重合.至于C,暂时没他什么事.第二阶段：AC相通电第三阶段：BC相通电第三阶段：BA相通电为了节省篇幅,我们就纷歧一描述CA\CB的模型,年夜家可以自己类推一下.以下为中间磁铁（转子）的状态图：每个过程转子旋转60度六个过程即完成了完整的转动,其中6次换相.第三部份：三相多绕组多极内转子机电我们再来看一个复杂点的,图(a)是一个三相九绕组六极（三对极）内转子机电,它的绕组连线方式见图 (b).从图(b)可见,其三相绕组也是在中间点连接在一起的,也属于星形联结方式.一般而言,机电的绕组数量都和永磁极的数量是纷歧致的（比如用9绕组6极,而不是6绕组6极）,这样是为了防止定子的齿与转子的磁钢相吸对齐.其运动的原则是：转子的N极与通电绕组的S极有对齐的运动趋势,而转子的S极与通电绕组的N极有对齐的运动趋势.即为S与N相互吸引,注意跟之前的分析方法有一定的区别.好吧,还是再帮年夜家分析一下吧,第一阶段：AB相通电第二阶段：AC相通电第三阶段：BC相通电第四阶段：BA通电第五阶段：CA通电第六阶段：CB通电以上为六个分歧的通电状态,其中经历了五个转动过程.每个过程为20度.第四部份：外转子无刷直流机电看完了内转子无刷直流机电的结构,我们来看外转子的.其区别就在于,外转子机电将原来处于中心位置的磁钢做成一片片,贴到了外壳上,机电运行时,是整个外壳在转,而中间的线圈定子不动.外转子无刷直流机电较内转子来说,转子的转动惯量要年夜很多（因为转子的主要质量都集中在外壳上）,所以转速较内转子机电要慢,通常KV值在几百到几千之间.也是航模主要运用的无刷机电顺便啰嗦一下吧.无刷机电KV值界说为：转速/V,意思为输入电压每增加1伏特,无刷机电空转转速增加的转速值.比如说,标称值为1000KV的外转子无刷机电,在11伏的电压条件下,最年夜空载转速即为：11000rpm（rpm的含义是：转/分钟）.同系列同外形尺寸的无刷机电,根据绕线匝数的几多,会暗示出分歧的KV特性.绕线匝数多的,KV值低,最高输出电流小,扭力年夜；绕线匝数少的,KV值高,最高输出电流年夜,扭力小.我先前测试过穿越机2204机电的极限电流,单机电能彪上25A,而2212系列机电15A都上不了.外转子无刷直流机电的结构：分析方法也和内转子机电类似,年夜家可以自己分析一下,根据右手螺旋定理判断线圈的N/S极,转子永磁体的N极与定子绕组的S极有对齐（吸引）的趋势,转子永磁体的S极与定子绕组的N极有对齐（吸引）的趋势,从而驱念头电转动.经典无刷机电2212 1000kv机电结构分析.图为DJI 2312S机电和XXD 2212机电的（解剖图）其结构如下：定子绕组固定在底座上,转轴和外壳固定在一起形成转子,拔出定子中间的轴承.图为xxd2212线圈拆解图图为12绕组14极（即7对极）,机电绕组绕发图.后面画出了6种两相通电的情形,可以看出,尽管绕组和磁极的数量可以有许多种变动,但从电调控制的角度看,其通电次第其实是相同的,也就是说,不论外转子还是内转子机电,都遵循AB>AC>BC>BA>CA>CB的顺序进行通电换相.固然,如果你想让机电反转的话,电子方法是按倒过来的次第通电；物理方法直接对换任意两根线,假设A和B对换,那么顺序就是BA>BC>AC>AB>CB>CA,年夜家有没有发现这里顺序就完全倒过来了.AB相通电AC相通电BC相通电BA相通电CA相通电CB相通电要说明一下的是,由于每根引出线同时接入两个绕组,所以电流是分两路走的.这里为使问题尽量简单化,下面几个图中只画出了主要一路的电流方向,还有一路电流未画出,另一路电流的具体情况放在后面进行分析,涉及到电路检测换相位置.。

matlab 无刷电机矢量控制
无刷电机矢量控制（Brushless DC motor vector control）是一
种控制技术，用于控制无刷直流电机（Brushless DC motor）
的速度和转矩。

矢量控制技术基于电机的电压和电流矢量分解，通过精确控制电机的转矩与磁场方向，实现对无刷电机的精确控制。

无刷电机矢量控制的步骤如下：
1. 传感器信号采集：通过采集无刷电机的电流、电压和转速等传感器信号。

2. 空间矢量分解：利用传感器信号进行电流矢量分解，得到无刷电机的磁场方向和大小。

3. 转矩控制：根据电流和磁通的矢量分解结果，控制电机输出的转矩大小和方向。

4. 电流控制：根据电流和磁场的矢量分解结果，控制无刷电机的电流大小和相位。

5. 速度控制：根据电机输出的转矩和转速信号进行反馈控制，实现速度闭环控制。

6. 转子位置估算：通过对传感器信号的处理和运算，估算无刷电机的转子位置。

7. 控制策略选择：根据不同的工况和要求，选择不同的控制策略，如磁场定向控制、转子位置估算控制等。

8. 控制器设计：设计相应的控制算法和控制器结构，实现对无刷电机的矢量控制。

通过无刷电机矢量控制，可以实现对无刷电机的精确控制和调节，提高电机的运行效率和性能。

同时，该技术对电机的转矩
和速度具有较强的动态响应性能，适用于各种应用领域，如机器人、电动车、工业自动化等。
