FINAL_别克GL8产品手册_460x290mm_1013

车身控制模块 (BCM) G201 制动踏板位置传感器 加速踏板位置 (APP) 传感器 数据链路连接器 (DLC)
1536063
(6) 车身线束 (7) 驻车制动开关 (8) 车身控制模块 -J2 (9) 车身控制模块 -J1 (10) 车身控制模块 -J3( 转向柱线束）
8-382 车身控制系统
软件发布日期，日
模块信息 1
2 位数
软件发布日期，月
模块信息 1
2 位数
软件版本号
模块信息 1
4 位数
典型数据值
On( 开 ) **** 13.5 ****
On( 开 ) On( 开 ) Active （激活）
**** Closed （关）
Closed （关）
Active （激活）
Active （激活）
故障诊断仪输出控制
故障诊断仪输出控制
附加菜单选项
点火电源继电器
杂项的测试
固定式附件电源
杂项的测试
说明
此输出控制发出点火装置 1 继电器 （IGN1）的 “on”（开）和 “off” （关）指令。当继电器收到 ON （开）的指令时，它将向以下装备提供 B+ （蓄电池正极电压）：
z 防抱死制动系统功能 z 空调压缩机继电器 z 起动继电器 z 暖风、通风和空调系统控制板 z 仪表板组合仪表 z 动力系统控制模块 z 传感和诊断模块 z 变速器电磁阀
点火装置运行起动继电器：故障诊断仪显示点火起动继 电器控制电路的状态
点火装置运行起动开关：从点火开关向控制模块的输入 , 显示运行信号状态。
钥匙插入点火开关：由点火开关输入，表示点火钥匙已 插入点火开关。 点火钥匙插入和点火开关位于 “LOCK”（锁止）位置时，接通。

制动系统
维修指南
制动衬片检查
z 每年至少两次拆卸车轮换位时，都要检查盘式制 动器的制动衬片。
z 查看卡钳两端，检查外衬片两端。磨损最大的部 位通常再现在端部。
z 检查内衬片的厚度，以确保未出现早期磨损。通 过卡钳顶部的窗口查看内衬片。
z 前、后盘式制动器均有磨损指示器，当衬片磨损 量低至规格以下时产生噪声。磨损指示器属于外 衬片的组成部分。当衬片磨损时，磨损指示器接 触制动盘并产生警告噪声，如图所示。

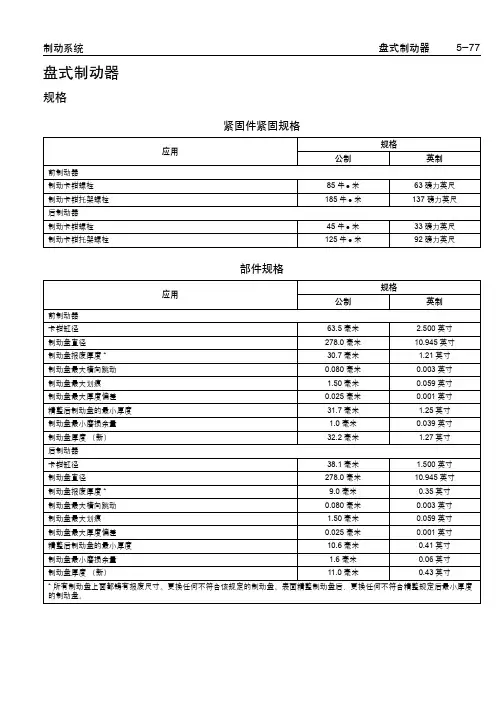

制动盘最大划痕
1.50 毫米
0.059 英寸
制动盘最大厚度偏差
0.025 毫米
0.001 英寸
精整后制动盘的最小厚度
10.6 毫米
0.41 英寸
制动盘最小磨损余量
1.6 毫米
0.06 英寸
制动盘厚度 （新）
11.0 毫米
0.43 英寸
* 所有制动盘上面都铸有报废尺寸。更换任何不符合该规定的制动盘。表面精整制动盘后，更换任何不符合精整规定后最小厚度 的制动盘。
5-83
安装程序
重要注意事项：在安装新制动衬片前，用变性酒精清理 卡钳护罩外表面。
1. 若想安装新制动衬片，用一个 C 形卡箍将活塞压 缩到卡钳缸套底部。
重要注意事项：用小平刃工具撬动活塞旁的内缘卡钳护 罩，以放出困住的空气。
2. 确保活塞护罩低于活塞表面。
177028
3. 将两个制动衬片夹持器 （4）安装到卡钳托架 （3）上。
制动衬片的更换－后
拆卸程序
1. 从总泵中取出 2/3 量的制动液。 2. 举升并支承车辆。参见 “一般信息”中 “提升和
举升车辆”。 3. 拆卸轮胎和车轮。参见 “轮胎和车轮”中 “轮胎

导航数据下载中
路径提示
20
ONSTAR系统-天线诊断工具组件
可用于进行天线及相关回路的故障诊断
实验：天线测试
21
ONSTAR系统-电路图
22
ONSTAR系统-控制框图
B+
车辆通讯 接口模块
LED
BUB
移动通讯网络
GPS
）））
）
收音机
MICKEYFra bibliotek接地碰撞信息 车门锁 喇叭 灯光 收音机 HVAC 强制减速 车况数据
导航系统、开关（TBD）
9
车载电话、娱乐系统和导航系统-电路图
辅助音响插孔
10
车载电话、娱乐系统和导航系统-电路图
辅助音响插孔（带USB 接口）
11
车载电话、娱乐系统和导航系统-电路图
不带UYT 或U39
12
车载电话、娱乐系统和导航系统-电路图
音乐开关总成
13
车载电话、娱乐系统和导航系统-电路图
通信接口模块的更换后需要对通信接口模块执行编程或设置程序。
23
仪表-电路图
24
仪表-电路图
驾驶员信息
25
仪表-电路图
指示灯
组合仪表的更换需要进行编程或设置，以完成修理。
26
辅助和可配置用户控制系统
方向盘辅助/ 可配置控制
27

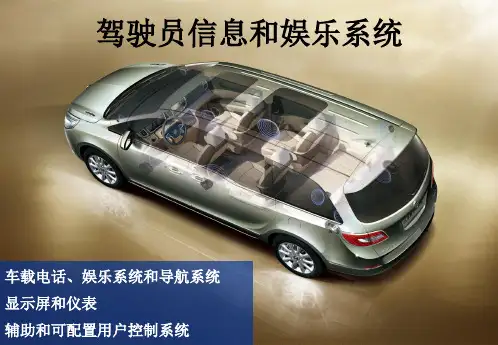

驾驶员信息和娱乐系统
车载电话、娱乐系统和导航系统
显示屏和仪表
辅助和可配置用户控制系统
1
车载电话、娱乐系统和导航系统-部件定位图
RSE
显示屏 车辆通讯接口模块
收音机空调开关控制
音频放大器 辅助音响插孔
2
车载电话、娱乐系统和导航系统-电路图

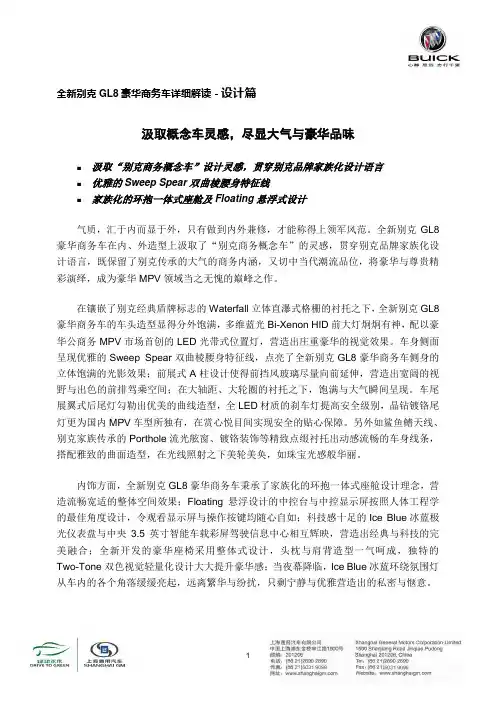

全新别克GL8豪华商务车详细解读－设计篇汲取概念车灵感，尽显大气与豪华品味⏹汲取“别克商务概念车”设计灵感，贯穿别克品牌家族化设计语言⏹优雅的Sweep Spear双曲棱腰身特征线⏹家族化的环抱一体式座舱及Floating悬浮式设计气质，汇于内而显于外，只有做到内外兼修，才能称得上领军风范。

全新别克GL8豪华商务车在内、外造型上汲取了“别克商务概念车”的灵感，贯穿别克品牌家族化设计语言，既保留了别克传承的大气的商务内涵，又切中当代潮流品位，将豪华与尊贵精彩演绎，成为豪华MPV领域当之无愧的巅峰之作。

在镶嵌了别克经典盾牌标志的Waterfall立体直瀑式格栅的衬托之下，全新别克GL8豪华商务车的车头造型显得分外饱满，多维蓝光Bi-Xenon HID前大灯炯炯有神，配以豪华公商务MPV市场首创的LED光带式位置灯，营造出庄重豪华的视觉效果。

车身侧面呈现优雅的Sweep Spear双曲棱腰身特征线，点亮了全新别克GL8豪华商务车侧身的立体饱满的光影效果；前展式A柱设计使得前挡风玻璃尽量向前延伸，营造出宽阔的视野与出色的前排驾乘空间；在大轴距、大轮圈的衬托之下，饱满与大气瞬间呈现。

车尾展翼式后尾灯勾勒出优美的曲线造型，全LED材质的刹车灯提高安全级别，晶钻镀铬尾灯更为国内MPV车型所独有，在赏心悦目间实现安全的贴心保障。

另外如鲨鱼鳍天线、别克家族传承的Porthole流光舷窗、镀铬装饰等精致点缀衬托出动感流畅的车身线条，搭配雅致的曲面造型，在光线照射之下美轮美奂，如珠宝光感般华丽。

内饰方面，全新别克GL8豪华商务车秉承了家族化的环抱一体式座舱设计理念，营造流畅宽适的整体空间效果；Floating悬浮设计的中控台与中控显示屏按照人体工程学的最佳角度设计，令观看显示屏与操作按键均随心自如；科技感十足的Ice Blue冰蓝极光仪表盘与中央3.5英寸智能车载彩屏驾驶信息中心相互辉映，营造出经典与科技的完美融合；全新开发的豪华座椅采用整体式设计，头枕与肩背造型一气呵成，独特的Two-Tone双色视觉轻量化设计大大提升豪华感；当夜幕降临，Ice Blue冰蓝环绕氛围灯从车内的各个角落缓缓亮起，远离繁华与纷扰，只剩宁静与优雅营造出的私密与惬意。

暖风、通风和空调系统 - 自动示意图和布线图部件定位图暖风、通风和空调系统部件视图发动机室左前侧447365B 图标(1)空调（A/C ）制冷剂压力传感器左侧仪表板图标(1)阳光传感器(C68)(2)空调控制模块(C68)(3)上出风口温度传感器(C68)U010205地板控制台图标(1)空调控制模板—辅助(C69U)空调箱总成（前）图标(1)模式（模式1）风门执行器(2)进新风执行器(3)前鼓风机马达(4)除霜（模式2）风门执行器(5)鼓风机马达电阻片(C67)鼓风机马达调速模块(C68)(6)下出风口温度传感器(C68)(7)温度风门执行器左后车厢图标(1)鼓风机马达—辅助空调系统(2)温度风门执行器—辅助空调系统(3)模式执行器—辅助空调系统(4)后空调继电器(5)后空调高速继电器(6)鼓风机马达电阻—辅助空调系统U010206前保险杆下部590176B 图标(1)环境气温传感器暖风、通风和空调系统接头端视图空调压缩机离合器线圈接头零件信息z12162017针导线颜色电路编号功能A 黑色1050接地B深绿59A/C 压缩机离合器电磁阀供电空调制冷剂压力传感器接头零件信息z12110192针导线颜色电路编号功能A 黑色2751空调压力传感器回路B 灰色27005伏参考电压C红色/黑色380空调（A/C ）制冷剂压力传感器信号280759258299环境气温传感器接头零件信息z12052641针导线颜色电路编号功能A 浅绿/黑色735外界环境温度传感器信号B黑色1550接地辅助（后）鼓风机马达接头零件信息z12033769针导线颜色电路编号功能A 黑色350T 接地B橙色1052E供电35437523591辅助（后）鼓风机马达电阻片辅助（后）模式风门执行器J12接头零件信息z12064993针导线颜色电路编号功能5黄色1318正转6深蓝色953反转8灰色597B供电9灰色/黑色695反馈10黑色1791B接地280764辅助（后）温度阀执行器接头零件信息z12064993针导线颜色电路编号功能5白色/黑色1236正转6浅蓝色954反转8灰色597A供电9深蓝色1646反馈10黑色1791A接地鼓风机（前）马达调速模块280764电动进气执行器接头零件信息z12064993针导线颜色电路编号功能5深绿色1614正传6褐色957反转8灰色596E供电9紫色1838反馈10黄色1798C接地温度风门执行器接头零件信息z12064993针导线颜色电路编号功能5深蓝色1199正传6深绿色956反转8灰色596B供电9浅蓝色733反馈10橙色1798B接地280764280764模式风门执行器1接头零件信息z 12064993针导线颜色电路编号功能5褐色2273正传6黄色951反转8灰色598B供电9浅绿色2275反馈10黄色1779B接地模式风门执行器2接头零件信息z12064993针导线颜色电路编号功能5白色119正传6黑色952反转8灰色598C供电9浅绿色/黑色2276反馈10黄色1779C接地280764280764C68空调控制头(前)接头J1C68空调控制头（前）接头J2C69U空调控制头（后）接头J14接头零件信息z12064978针导线颜色电路编号功能1黑色150C接地2灰色908变光输入3－-－4橙色1040供电5浅绿色2271class 26粉红色739点火40427诊断信息和程序故障诊断仪输出控制暖风、通风和空调系统控制模块故障诊断仪输出控制故障诊断仪输出控制附加菜单选择说明空调系统请求输出控制当选择ON（开）时，暖风、通风和空调系统控制模块发出一个空调系统请求信号，打开空调压缩机。

0.18-0.44 毫米
0.007-0.017 英寸
6.9264 毫米 47.443-47.468 毫米
51.03-51.08 毫米 50.77-50.82 毫米 47.523-47.549 毫米 0.026-0.101 毫米
0.025 毫米
0.2727 英寸 1.868-1.869 英寸 2.009-2.011 英寸 1.999-2.001 英寸 1.871-1.872 英寸 0.001-0.0039 英寸
活塞 直径 - 在活塞销孔中心线下 12 毫米裙部测量 间隙 销孔
活塞环 顶槽侧隙 第二道槽侧隙 顶活塞环开口间隙 第二道活塞环开口间隙 槽中间隙 扇板为 89.0 毫米间隙
活塞销 直径 活塞间隙 嵌入连杆
曲轴 主轴颈直径 主轴颈锥度 不圆度 法兰跳动 - 最大 气缸体主轴承孔径 曲轴主轴承内径 主轴承间隙 主止推轴承间隙 曲轴端隙 曲轴法兰跳动 - 最大
发动机 发动机

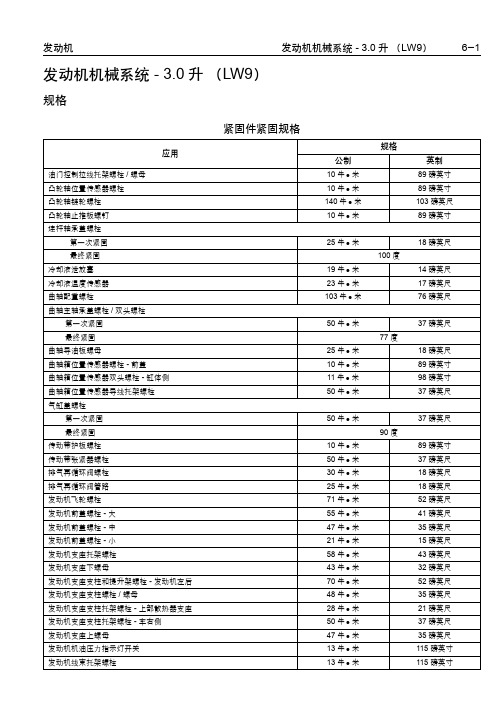

发动机机械系统 - 3.0 升 （LW9）
6-1
发动机机械系统 - 3.0 升 （LW9）
规格
应用
油门控制拉线托架螺栓 / 螺母 凸轮轴位置传感器螺栓 凸轮轴链轮螺栓 凸轮轴止推板螺钉 连杆轴承盖螺栓
第一次紧固 最终紧固 冷却液泄放塞 冷却液温度传感器 曲轴配重螺栓 曲轴主轴承盖螺栓 / 双头螺栓 第一次紧固 最终紧固 曲轴导油板螺母 曲轴箱位置传感器螺栓 - 前盖 曲轴箱位置传感器双头螺栓 - 缸体侧 曲轴箱位置传感器导线托架螺栓 气缸盖螺栓 第一次紧固 最终紧固 传动带护板螺栓 传动带张紧器螺栓 排气再循环阀螺栓 排气再循环阀管路 发动机飞轮螺栓 发动机前盖螺栓 - 大 发动机前盖螺栓 - 中 发动机前盖螺栓 - 小 发动机支座托架螺栓 发动机支座下螺母 发动机支座支柱和提升架螺栓 - 发动机左后 发动机支座支柱螺栓 / 螺母 发动机支座支柱托架螺栓 - 上部散热器支座 发动机支座支柱托架螺栓 - 车右侧 发动机支座上螺母 发动机机油压力指示灯开关 发动机线束托架螺栓

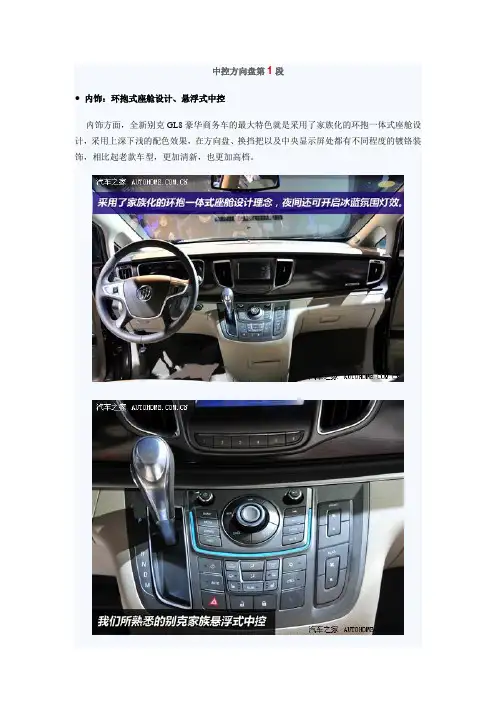

中控方向盘第1段● 内饰：环抱式座舱设计、悬浮式中控内饰方面，全新别克GL8豪华商务车的最大特色就是采用了家族化的环抱一体式座舱设计，采用上深下浅的配色效果，在方向盘、换挡把以及中央显示屏处都有不同程度的镀铬装饰，相比起老款车型，更加清新，也更加高档。

不过由于中控材质为硬质塑料，触碰起来手感并不是很好。

而中控台设计和它的家族兄弟一样采用悬浮式，为的是方便驾驶者操作按键。

节选自《充分满足后排乘客全新GL8顶配抢先实拍》返回顶部↑中控方向盘第2段天窗尺寸第1段我们再来看看车内座椅和车身细节等部分，在最顶配车型上，采用的是双片式电动天窗，相比马自达8、普瑞维亚来说，GL8的后排乘客在这方面的待遇显得更加优越。

后备厢第1段● 后备厢：后备厢方面，目前没有准确的数据。

不过从视觉上看，在不放倒第三排座椅的情况下，GL8的置物空间并不算小，装备一些日常出行的物品等应该是绰绰有余。

动力系统第1段● 动力全面升级：3.0L/2.4L全新发动机+6速手自一体变速器动力方面则是我们很熟悉的组合了，3.0L V6 SID直喷发动机能够提供190kW（258马力）/6800rpm的最大功率和290Nm/5200rpm的最大扭矩，官方公布的数据显示，这款3.0L发动机能使全新GL8在10.9秒内就能完成0-100km/h加速。

除了亮相的3.0L V6 SIDI智能直喷发动机之外，2.4L Eco发动机作为产品系列的另一动力选择。

可输出123kW/6500rpm的最大功率以及225Nm/4400rpm的最大扭矩。

对于消费者关心的老款变速器工作不够智能的弊病，此次升级车型上也有所改进，全系标配的是6速手自一体变速箱。

轮胎规格第1段车身尺寸第1段全新GL8车身尺寸达到了5256mm/1878mm/1800mm（不带鲨鱼鳍式天线的为1772mm），轴距则为3088mm。

从外观上来，由于全新设计的外形饱满、圆润，给人更加厚实的感觉，而相比老款车型，略多出的车身尺寸则是贡献给了造型的需要，车身内部空间并没有明显加大。

GL8豪华商务车重点功能操作及注意事项本次话术结构为三层结构1.配置说明：明确告诉顾客该配置的名称，以防顾客将不同配置张冠李戴。

2.操作说明：明确按照使用手册上的操作要点告诉顾客该配置的操作流程及方法。

3.要点提醒：针对该配置可能由于操作而引起的误解，在表述完操作方法后，针对关键点做出特别提醒，并明确顾客理解。

GL8豪华商务车现有2.4L CT\LT 3.0L GT\XT两个排量共4款车型。

请在交车时首先向客户说明以下操作内容：交车时必说的四句话目的：重点强调客户车辆初次使用时必须注意的事项话术：请销售顾问讲解时须结合示范动作（也可以制作温馨提示卡给客户）。

先生/小姐：恭喜您成为尊贵的别克GL8豪华商务车车主，在初次使用GL8豪华商务车时有四个事项，请您一定注意：1. GL8豪华商务车的滑移门，无论是手动的，还是电动的，在开、关前都需要您向外拉动门把手，将防滑锁扣解锁，请不要强行拉动。

2. GL8豪华商务车的遮阳板在开启前，需点按PUSH并向斜上方轻推打开锁扣，才能打开遮阳板，与滑移门一样不要强行拉动。

3.挂挡时请务必观察仪表盘的档位显示，以免挂错档。

4.如果车辆无法启动并显示“无法检测到钥匙”时，可能是钥匙受到强磁场的干扰，您只需将钥匙放入中控台的下方，点烟器右边的钥匙学习位置，然后尝试启动发动机。

重点操作项目：1、滑移门•GL8豪华商务车3.0L GT和XT二个型号配备了右侧防夹电动滑移门，其它车型左右两侧的滑移门均为手动操作。

•特别需要注意的是：为了防止滑移门在坡道驻车时的惯性滑动，我们所有车型的滑移车门都设计有坡道锁止功能。

因此您在车外手动开启或关闭两侧滑移门时，都必须先将门把手往外侧拉动进行解锁，才能实现打开或关闭车门的操作。

•而配备电动滑移门的GL8豪华商务车除了刚才提到的手动开闭方式外还有三种操作方式：车内顶置开关、B柱开关开闭、遥控钥匙开闭。

1）当使用顶置操控台上的电动滑移门按钮打开电动滑移门的时候，档位必须在P档（关闭电动滑移门则不受档位限制）；2）当车门滑动的时候请不要用手去拉门，这样容易损坏车门电机。

别克新车有限保证
上海通用汽车有限公司将在车辆质量保证期内根据以下条款、条件和限制提供保修服务。
责任范围 除国家法律法规另有规定外，车辆的任何缺陷只能通过修理或更换零部件方式解决。上海通用汽车有限公司在本手册中所 阐述的书面保修责任是适用于其产品的唯一保证。《保修及保养手册》与 《用户手册》明确了上海通用汽车有限公司与用 户之间就有关产品的质量保证责任、售后服务方面权利与义务设立和终止的约定。请务必在使用本公司产品前认真阅读 《保修及保养手册》与 《用户手册》。若您车或车上零部件因为滥用、疏忽、不正确使用或不按规定的里程 / 时间间隔进行 保养，或未经批准进行改装 / 加装而导致失效，您的索赔主张，及任何直接或间接的保修申请将不被本公司别克特约售后 服务中心接受。 规范的定期保养是保证汽车正常使用的重要因素，如果您未能按照要求进行规范保养，您对车辆质量的保修索赔要求，可 能不被接受。
由于意外事故、不正确使用或更换引起的损坏 任何由以下原因造成的损坏不包括在保证范围内： 由意外造成的碰撞、燃烧、被盗、冷冻、毁坏和冲击。 车辆的滥用如在台阶石上行驶、超载、用作赛车等。如何正确使用车辆在您的 《用户手册》中已有描
述。 对最终装配后的车辆进行改装、加装或零部件的变更，包括对车身，底盘或部件的变更以及由此引起的
7
保修不包括范围
轮胎损坏或磨损 除国家法律法规另有规定外，质量保证不包括正常的轮胎磨损或磨破。由于路面条件恶劣如坑洼、台阶、 路缘石或其他的影响而造成的车胎刺孔、割裂、断裂和爆裂等将不包括在质量保证范围内。 同样，由于轮胎充气压力不正确、高速空转 （在遇上泥泞或下雪时）、安装车轮防滑链、赛车、不正确的 安装或拆卸、疏忽或使用不当所引起的损毁也不包括在质量保证的范围内。

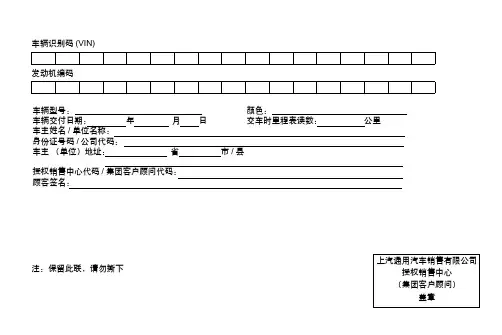

车辆识别码 (VIN) 发动机编码

• S-VSC系统
• 8扬声器 • 10英寸车顶显示屏
• 9扬声器 • 10英寸车顶显示屏
第一部分 品牌概述
市场、产品定位 主要竞品-258 产品卖点 目标消费者描述 传播核心诉求
奔驰Viano唯雅诺品牌定位和市场策略
品牌主张 市场产品定位
产品诉求
中国智 世界观
外交级MPV
国际大品牌 大空间
广告策略 传播策略
• 不断以国产化新闻来吸引市场关注。 • 注重塑造高端进口MPV形象，以高端三资企业为主。 • 进口车品牌，较少进行传播，以线上投放为主，配合少量经销商层面活动。
• 优势：高端豪华配置和精致内饰有较大吸引力，国产后会成为GL8主要对手。 • 劣势：进口车价格偏高，售后服务较差，日系品牌质量信赖感不强。
• 6速手自一体变速箱
安全
• 安吉星系统 • 1200MPA车身强度 • Bosch 8.1 ESP全系标配
配置
• Bose 10喇叭，5.1声道 • 7英寸触摸屏 • 10.2英寸高清屏 • 硬盘式导航系统 • 中央储物盒+230电源
+USB+AV端子
• ESP系统 • 8扬声器
• S-VSC系统
机关事业单位
■ 典型规模：从业人员在500人以上
■ 典型规模：从业人员在100人以下
■ 公务类：部队、税务、工商、医院等机关单 位
■ 金融类：银行、保险、证券、投资 ■ 能源类：电力、石油、石化 ■ 房产建筑类 ■ 租赁类
■ 贸易、进出口 ■ 批发零售 ■ 个体户 ■ IT类等 各行业均涉及，行业范围很广。
• 国产后市场、产品定位为外交级MPV，主要集中于平面硬广和网络传播，传 播时间短，形象统一 。

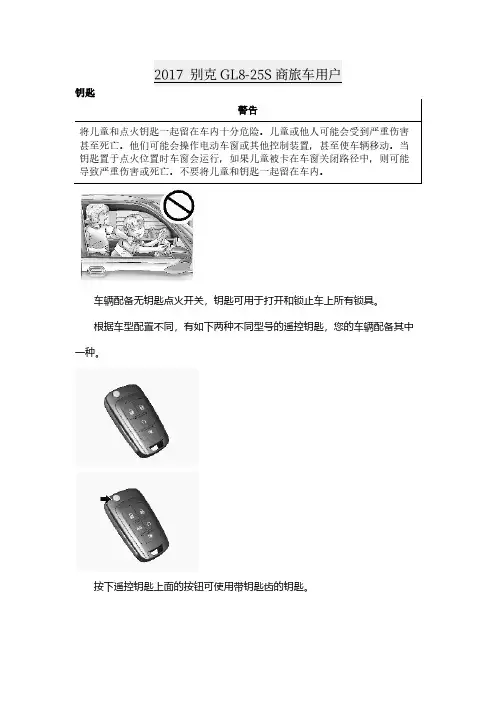

警告将儿童和点火钥匙一起留在车内十分危险。

儿童或他人可能会受到严重伤害甚至死亡。

他们可能会操作电动车窗或其他控制装置，甚至使车辆移动。

当钥匙置于点火位置时车窗会运行，如果儿童被卡在车窗关闭路径中，则可能导致严重伤害或死亡。

不要将儿童和钥匙一起留在车内。

车辆配备无钥匙点火开关，钥匙可用于打开和锁止车上所有锁具。

根据车型配置不同，有如下两种不同型号的遥控钥匙，您的车辆配备其中一种。

按下遥控钥匙上面的按钮可使用带钥匙齿的钥匙。

如需要新的钥匙，请联系上汽通用汽车销售有限公司别克特约售后服务中心。

如果转动钥匙变得困难，则检查钥匙齿上是否有碎片。

定期用刷子或纬纱进行清洁。

遥控门锁(RKE)系统如果遥控钥匙功能失效或操作范围减小，可能是由于如下原因所导致：•遥控钥匙可能距离车辆太远；•可能有其他车辆或障碍物阻碍信号；•可能受外界环境其他无线电信号干扰；•遥控钥匙电池没电或电量不足。

如果遥控钥匙仍然不能正常工作，请联系上汽通用汽车销售有限公司别克特约售后服务中心或有相关资质的技术人员。

遥控门锁(RKE)系统操作遥控钥匙可以在距离车辆60米的范围内工作。

但有一些情况，如前文中所列举的情况，会影响遥控钥匙的操作范围。

高配遥控钥匙如图所示，其他配置与此类似（上锁）：按下以上锁所有车门。

上锁反馈可选择转向信号指示灯闪烁和/或喇叭鸣响，在娱乐信息系统显示屏上的车辆设置菜单可进行设置，请参见“车辆个性化设置”。

按下也可使防盗系统启用。

请参见“车辆警报系统”。

（解锁）：按下以解锁驾驶员车门或所有车门。

请参见“车辆个性化设置”。

转向信号指示灯可能闪烁，以指示车辆已解锁。

该功能可在车辆个性化菜单中进行设置，请参见“车辆个性化设置”。

按下将解除防盗系统。

请参见“车辆警报系统”。

（车辆定位器/防盗警报）：按下并释放以触发车辆定位器。

车外灯闪烁且喇叭鸣响三次。

按住至少3秒以鸣响防盗警报。

喇叭鸣响，转向信号灯闪烁，直至再次按下或车辆启动。

D
UNLOCK Key Lock
GND
Sw Rf
C
mPi
LFUNLKSW LFLOCKSW
mPi
J2-11
J2-2
OG/BK BODY 0.35 781A
DIMMING Splice Sc8
8E
OG/BK BODY 0.35 780A
A5
A6 J3K LF DOOR
0.35 781 RD/BK LF DOOR
0.5 1303A
CD
KEY
C
CTSY
AJAR
Latch Asm RF
LATCH SW Door
32 1 GND
C
1=Primary 2=Secondary 3=Unlatch
LGATE
D-GN 0.5 5512
321 321 GND
1=Primary 2=Secondary 3=Unlatch
A
850F
C
850P
GROUND DIST Splice Sb850
车门 8-655
U081807
RH SLIDING DOOR (
HOT AT ALL TIMES
POWER DIST
15A
Ip Bec
J2-10
LBATT
Body Control Module
mPo TRUNKMTR
J2-45
BODY
L-GN 0.5 275C
Rh Sldg Contact
J2-B
RH PSD
TN 1.0 294A
B
M +UNLOCK Rh Psd Lck Mtr
5 Amps +LOCK
A

别克GL8（上海通用汽车有限公司旗下车型）•摘要•车型配置•主要优点•性能参数•基本参数•发动机•变速器•可选颜色•标准配置•配置表格•车型报价•整体特点•改装建议•品牌定位•系列介绍•详细资料•在产•停产•试车报告•历年车型•2013款•2014款•2016款别克GL8上海通用汽车有限公司旗下车型别克GL8作为顶级MPV的典范，以其豪华气派、动力强劲、宽敞舒适的优势实现批量出口，被东南亚媒体誉为“完美MPV”；更成为北京申奥、APEC会议等重大国际级外事活动的礼宾用车，比尔盖茨、马友友、帕瓦洛蒂都曾是其座上客。

••8座剧院型、豪华剧院型两款在国内首开中高档车原厂配备可播放CD、VCD、MP3的影音播出系统之先河，以别克独具的静音舱为基础，创造别克“移动影音天地”的效果，把“陆上公务舱”所代表的顶级MPV的豪华体验推向极至。

2020年12月，入选“2020中国市场燃油车TOP100”名单。

[1]基本信息品牌别克GL8生产厂商上海通用别克[2]油耗百公里油耗 8.6(90km/h等速)引擎类型3.0升6缸发动机最高时速最高时速km/h 168制动方式前轮驱动标准座位数7座位材质真皮美誉完美MPV荣誉记录2020年12月、入选2020中国市场燃油车TOP100名单最大马力178匹类型经典顶级MPV上市时间2000年5月地位北京申奥、APEC会议等重大国际级外事活动的礼宾用车轴距3079mm油箱容积95L精选视频在售车型车型配置主要优点性能参数标准配置配置表格车型报价整体特点改装建议品牌定位系列介绍详细资料试车报告历年车型意见反馈精选视频1.03万观看02:46别克GL8商务车，为啥要买他？4688观看03:45首付降至2.33万，新别克GL8买得起了！可商务可家用，不可忽视9547观看04:24新款别克GL8脱胎换骨，设计和内饰更显奢华，你喜欢吗？6462观看08:04内饰豪华感不输埃尔法？别克GL8 Avenir 4:6座静态体验9934观看01:44别克新款GL8陆上公务舱车型正式上市售价23.29-32.99万元查看更多别克GL8车型•23.29万指导价2022款陆上公务舱 652T 尊贵型福祉版2.0T 237马力 9挡手自一体•23.29万指导价2022款陆上公务舱 652T 豪华型福祉版2.0T 237马力 9挡手自一体数据来源：太平洋汽车更多车型1朗读段落意见反馈车型配置别克GL8是别克旗下的一款经典顶级MPV，该车搭载的是3.0LVVTV6发动机，最大马力178匹，最高时速168km/h。

发动机冷却系统规格示意图和布线图紧固件紧固规格应用规格公制英制冷却液加热器螺栓/螺钉2牛顿米18磅力英寸冷却风扇螺母6牛顿米53磅力英寸冷却风扇马达螺钉6牛顿米53磅力英寸冷却风扇护罩螺栓6牛顿米53磅力英寸散热器托架螺栓24牛顿米18磅力英尺散热器下空气导流器螺栓20牛顿米15磅力英尺节温器旁通管螺栓11牛顿米98磅力英寸节温器旁通管螺母25牛顿米18磅力英尺节温器壳体螺栓25牛顿米18磅力英尺水泵螺栓10牛顿米89磅力英寸水泵皮带轮螺栓25牛顿米18磅力英尺发动机冷却系统规格应用规格公制英制防冻液DEX-COOL®防冻液与水的比例56%的DEX-COOL®比44%的水冷却液冰点保护-35° C（-32° F）至-45° C（-4° F）冷却系统容量仅前暖风、通风和空调系统（C60）9.1升9.5夸脱前、后暖风、通风和空调系统（C34）11.6升12.1夸脱冷却液回收罐0.99升1夸脱冷却风扇叶片直径360毫米14.1英寸马达类型第II代低壳体永磁冷却风扇示意图（动力系统控制模块）部件定位图冷却系统部件视图发动机室前部图例(1)发动机冷却液风扇马达1（右）连接器(2)发动机冷却液风扇跨接(3)发动机冷却液风扇马达2（左）连接器618232B冷却系统连接器端视图发动机冷却液风扇马达1（右）接头零件信息z12085030针导线颜色电路编号功能A 灰色532接地B白色504发动机冷却液风扇1（右）供电发动机冷却液风扇马达2（左）接头零件信息z12085030针导线颜色电路编号功能A 黑色250接地B浅蓝409发动机冷却液风扇2（左）供电6248962489诊断信息和程序诊断起点从症状开始系统诊断。

利用诊断系统检查，可以识别正确的系统诊断程序和该程序的位置。

查阅说明与操作信息，在出现功能失效时，有助于确定正确的症状诊断程序。

查阅说明与操作信息还助于确定顾客描述的状况是否属于正常操作。

2013 年 10 月 本手册版权归上海通用汽车有限公司版权所有 ©
别克 GL8 商务车保修及保养手册
特别申明 在上海通用 （沈阳）北盛汽车有限公司生产的 GL8 商务车将由上汽通用汽车销售有限公司独家总经销，并通过上汽通 用汽车销售有限公司的授权销售服务中心销售给最终用户，也将通过上汽通用汽车销售有限公司的别克特约售后服务 中心向最终用户提供专业服务和纯正配件。
别克新车有限保证
上海通用汽车有限公司将在车辆质量保证期内根据以下条款、条件和限制提供保修服务。
责任范围
除国家法律法规另有规定外，车辆的任何缺陷只能通过修理或更换零部件方式解决。上海通用汽车有限公司在本手册 中所阐述的书面保修责任是适用于其产品的唯一保证。《保修及保养手册》与 《用户手册》明确了上海通用 （沈阳） 北盛汽车有限公司与用户之间就有关产品的质量保证责任、售后服务方面权利与义务设立和终止的约定。请务必在使 用本公司产品前认真阅读 《保修及保养手册》与 《用户手册》。若您车或车上零部件因为滥用、疏忽、不正确使用或 不按规定的里程 / 时间间隔进行保养，或未经批准进行改装 / 加装而导致失效，您的索赔主张，及任何直接或间接的保 修申请将不被本公司别克特约售后服务中心接受。 规范的定期保养是保证汽车正常使用的重要因素，如果您未能按照要求进行规范保养，您对车辆质量的保修索赔要 求，可能不被接受。
别克 GL8 商务车保修及保养手册
上海通用 （沈阳）北盛汽车有限公司 （以下简称 “上海通用 （沈阳）北盛汽车”）为 " Shanghai GM (Shenyang) NorSom"、“上海 通用 （沈阳）北盛汽车”、 "General Motors"、“通用汽车”、 "GM" 标志、 "Buick"、“别克”、“别克”标志、“GL8 FIRSTLAND”、 “GL8 商务车”产品名称的合法使用者，并在上海通用 （沈阳）北盛汽车有限公司与上海通用汽车有限公司及通用汽车公司所立的合 约中予以确认。根据法律规定未经许可使用上述商标者，将被追究法律责任。 本手册是根据中国路况及上海通用 （沈阳）北盛汽车生产的 GL8 商务车的具体情况编写的，它只适用于在中国境内行驶的由上海通 用 （沈阳）北盛汽车生产的 GL8 商务车。本手册包括截止至该手册印刷时的最新信息。本公司全权负责该手册的修订及说明 , 并保 留该手册印刷后更改产品而不另行通知的权利。本手册中部分图片是示意图，仅供参考，若图片与实物不符，以实物为准。 请将本手册放置在您的汽车内，以便您无论何时需要均能找到。如果您要转卖汽车，请将本手册随车交给新买主，以便新买主需要时 使用。

纯米色内饰
4
稳健大气的造型设计，全程大展视野、纵横天下 宽宏舒适的内饰空间，彼此尽情交流、畅快布局 人性便捷的智能科技，共同激荡思考、精密思考 主动周全的安全防护，一路稳健前行、胜利凯旋
5
5
全新演绎的别克家族式设计 进化的360度环抱一体客舱
气派典雅的车头: 全新立体直瀑式镀铬格栅，宽大且富有层次感 韵致流畅的车侧: 17寸七辐铝合金轮毂，动感优雅 优雅动感的车尾: 多层环绕设计LED尾灯+变截面横向镀铬饰条，稳重大气
产品解析 竞争分析 品牌资产 产品定位 目标人群 传播口号 传播创意
2014款GL8豪华商务车提供2种动力配置，4款车型
排量 2.4L 3.0L 颜色 外观 主打色
2.4CT 舒适版\ 2.4LT 行政版 3.0GT 豪雅版\ 3.0XT 旗舰版
琥珀金、晶灰、深蓝、皓白、钛银 琥珀金+米色内饰
2
更宽阔稳健的外观造型: 全新演绎的别克家族式设计，多处添加横向视觉元素，拉伸车体克家族式设计 进化的360度环抱一体客舱
仪表台及前排扶手褐红色皮纹材质及缝线工艺，更精致更具现代感 仪表台、中控台、空调出风口横向镀铬饰件，拉伸横向视觉宽度 车舱纯米色内饰+仪表台红黑材质，提升视觉宽容度和层次感
7
宽宏空间
影音体验
5266mm超长车身的宽宏空间 多功能真皮行政座椅，带加热、通风和按摩功能 第三排64分离可倒座椅 独立双区全自动空调+后排出风口
GL8是商务车市场的开拓者和领衔者，14年超50万的销量和优势的市场占有率， 是消费者的信赖和认可：“商务车=GL8” GL8拥有14年陪伴中国企业发展、企业个人成长的深厚情感积淀，这是市场后来者 不具有的品牌资产，在传播上更容易引发感性的领悟和共鸣

上海通用别克新GL8发动机机械系统维修手册上海通用别克新GL8发动机机械系统维修手册发动机发动机发动机机械系统 - 3.0 升（LW9） 6-1发动机机械系统 - 3.0 升（LW9）规格紧固件紧固规格应用规格公制英制油门控制拉线托架螺栓 /螺母 10牛 z米 89磅英寸凸轮轴位置传感器螺栓 10牛 z米 89磅英寸凸轮轴链轮螺栓 140牛 z米 103磅英尺凸轮轴止推板螺钉 10牛 z米 89磅英寸连杆轴承盖螺栓第一次紧固 25牛 z米 18磅英尺最终紧固 100度冷却液泄放塞 19牛 z米 14磅英尺冷却液温度传感器 23牛 z米 17磅英尺曲轴配重螺栓 103牛 z米 76磅英尺曲轴主轴承盖螺栓 /双头螺栓第一次紧固 50牛 z米 37磅英尺最终紧固 77度曲轴导油板螺母 25牛 z米 18磅英尺曲轴箱位置传感器螺栓 - 前盖 10牛 z米 89磅英寸曲轴箱位置传感器双头螺栓 - 缸体侧 11牛 z米 98磅英寸曲轴箱位置传感器导线托架螺栓 50牛 z米 37磅英尺气缸盖螺栓第一次紧固 50牛 z米 37磅英尺最终紧固 90度传动带护板螺栓 10牛 z米 89磅英寸传动带张紧器螺栓 50牛 z米 37磅英尺排气再循环阀螺栓 30牛 z米 18磅英尺排气再循环阀管路 25牛 z米 18磅英尺发动机飞轮螺栓 71牛 z米 52磅英尺发动机前盖螺栓 - 大 55牛 z米 41磅英尺发动机前盖螺栓 - 中 47牛 z米 35磅英尺发动机前盖螺栓 - 小 21牛 z米 15磅英尺发动机支座托架螺栓 58牛 z米 43磅英尺发动机支座下螺母 43牛 z米 32磅英尺发动机支座支柱和提升架螺栓 - 发动机左后 70牛 z米 52磅英尺发动机支座支柱螺栓 /螺母 48牛 z米 35磅英尺发动机支座支柱托架螺栓 - 上部散热器支座 28牛 z米 21磅英尺发动机支座支柱托架螺栓 - 车右侧 50牛 z米 37磅英尺发动机支座上螺母 47牛 z米 35磅英尺发动机机油压力指示灯开关 13牛 z米 115磅英寸发动机线束托架螺栓 13牛 z米 115磅英寸6-2 发动机机械系统 - 3.0 升（LW9）发动机跨交排气管隔热板螺栓 10牛 z米 89磅英寸跨交排气管螺母 /双头螺栓 25牛 z米 18磅英尺排气歧管隔热板螺栓 10牛 z米 89磅英寸排气歧管螺母 16牛 z米 12磅英尺排气歧管双头螺栓 18牛 z米 13磅英尺供油管至燃油喷油器油道螺母 17牛 z米 13磅英尺燃油喷油器油道螺栓 10牛 z米 89磅英寸燃油管托架螺栓 /双头螺栓 50牛 z米 37磅英尺燃油管卡箍螺栓 8牛 z米 71磅英寸燃油回油管至燃油喷油器油道螺母 17牛 z米 13磅英尺发电机托架和发动机前吊钩螺栓螺栓 50牛 z米 37磅英尺加热器进口管螺母 25牛 z米 18磅英尺点火线圈托架螺栓 /螺母 /双头螺栓 25牛 z米 18磅英尺进气歧管冷却液管螺栓 10牛 z米 89磅英寸爆震传感器 19牛 z米 14磅英尺下进气岐管螺栓 13牛 z米 115磅英寸进气岐管绝对压力传感器托架螺栓 25牛 z米 18磅英尺进气岐管绝对压力传感器螺栓 5牛 z米 44磅英寸机油冷却器接头 50牛 z米 37磅英尺机油冷却器软管接头 19牛 z米 14磅英尺机油冷却器管托架螺栓 10牛 z米 89磅英寸机油滤清器 13牛 z米 115磅英寸机油滤清器旁路孔塞 19牛 z米 14磅英尺机油滤清器接头 39牛 z米 29磅英尺机油油道孔塞 - 1/4英寸 19牛 z米 14磅英尺机油油道孔塞 - 3/8英寸 33牛 z米 24磅英尺机油液面指示器管双头螺栓 25牛 z米 18磅英尺机油液面传感器螺栓 10牛 z米 89磅英寸储油盘螺栓 25牛 z米 18磅英尺储油盘放油塞 25牛 z米 18磅英尺储油盘侧螺栓 50牛 z米 37磅英尺机油泵盖螺栓 10牛 z米 89磅英寸机油泵驱动卡箍螺栓 36牛 z米 27磅英尺机油泵装配螺栓 41牛 z米 30磅英尺火花塞 27牛 z米 20磅英尺节温器旁路管至气缸盖螺栓 25牛 z米 18磅英尺节温器旁路管至发动机前盖螺栓12牛z米106磅英寸节温器旁路管至节气门体螺母 25牛 z米 18磅英尺节气门体螺栓 /双头螺栓 25牛 z米 18磅英尺正时链条减震器螺栓 21牛 z米 15磅英尺紧固件紧固规格（续）应用规格公制英制上进气歧管螺栓/双头螺栓25牛z米18磅英尺发动机发动机机械系统 - 3.0 升（LW9） 6-3气门挺杆导向螺栓 10牛 z米 89磅英寸气门摇臂螺栓第一次紧固 19牛 z米 14磅英尺最终紧固 30度气门摇臂罩螺栓 10牛 z米 89磅英寸出水口螺栓 25牛 z米 18磅英尺水泵螺栓 10牛 z米 89磅英寸水泵皮带轮螺栓 25牛 z米 18磅英尺紧固件紧固规格（续）应用规格公制英制6-4 发动机机械系统 - 3.0 升（LW9）发动机发动机机械系统规格（LW9）应用规格公制英制一般数据发动机型式60°六缸 V型排量 2.986升 182立方英寸常规选装件（车辆识别号代码） LW9缸径 89毫米 3.50英寸冲程 80毫米 3.15英寸压缩比 9.0:1点火顺序 1-2-3-4-5-6机油压力 103千帕 15磅 /平方英寸 @ 1100转 /分缸径直径 89.016-89.034毫米 3.5046-3.5053英寸最大不圆度 0.014毫米 0.0005英寸锥度 - 推力侧最大值 0.020毫米 0.0008英寸活塞直径- 在活塞销孔中心线下12毫米裙部测量88.974-89.001毫米3.5029-3.5040英寸间隙 0.032-0.068毫米 0.0013-0.0027英寸销孔 23.006-23.013毫米 0.9057-0.9060英寸活塞环顶槽侧隙 0.05-0.085毫米 0.002-0.0033英寸第二道槽侧隙 0.05-0.09毫米 0.002-0.0035英寸顶活塞环开口间隙 0.15-0.36毫米 0.006-0.014英寸第二道活塞环开口间隙 0.5-0.71毫米 0.0197-0.0280英寸槽中间隙 0.20毫米 0.008英寸扇板为 89.0毫米间隙 0.25-1.27毫米 0.0098-0.05英寸活塞销直径 22.9915-22.9964毫米 0.9052-0.9054英寸活塞间隙 0.0096-0.0215毫米 0.0004-0.0008英寸嵌入连杆 0.0165-0.0464毫米 0.0006-0.0018英寸曲轴主轴颈直径 67.239-67.257毫米 2.6473-2.6483英寸主轴颈锥度 0.005毫米 0.0002英寸不圆度 0.005毫米 0.0002英寸法兰跳动 - 最大 0.04毫米 0.0016英寸气缸体主轴承孔径 72.155-72.168毫米 2.8407-2.8412英寸曲轴主轴承内径67.289-67.316毫米2.6492-2.6502英寸主轴承间隙0.019-0.064毫米 0.0008-0.0025英寸主止推轴承间隙 0.032-0.077毫米 0.0012-0.0030英寸曲轴端隙 0.060-0.210毫米 0.0024-0.0083英寸曲轴法兰跳动 - 最大 0.04毫米 0.0016英寸连杆发动机发动机机械系统 - 3.0 升（LW9） 6-5连杆轴承轴颈直径 50.768-50.784毫米 1.9987-1.9994英寸连杆轴承轴颈锥度 0.005毫米 0.0002英寸连杆轴承轴颈不圆度 0.005毫米 0.0002英寸连杆轴承孔径 53.962-53.984毫米 2.124-2.125英寸连杆轴承内径 50.812-50.850毫米 2.000-2.002英寸连杆轴承轴颈间隙 0.018-0.062毫米 0.0007-0.0024英寸连杆侧隙 0.18-0.44毫米 0.007-0.017英寸凸轮轴凸轮升程（进气和排气） 6.9264毫米 0.2727英寸轴颈直径 47.443-47.468毫米 1.868-1.869英寸凸轮轴轴承孔直径 - 前和后 51.03-51.08毫米 2.009-2.011英寸凸轮轴轴承孔直径 - 中 #2和 #3 50.77-50.82毫米 1.999-2.001英寸凸轮轴轴承内径 47.523-47.549毫米 1.871-1.872英寸轴颈间隙 0.026-0.101毫米 0.001-0.0039英寸轴颈跳动 - 最大 0.025毫米 0.001英寸气门系统滚子式气门挺杆液压摇臂传动比 1.60:1气门面角度 45度气门座角度 46度气门座跳动 0.025毫米 0.001英寸气门座面宽度 - 进气 1.55-1.80毫米 0.061-0.071英寸气门座面宽度 - 排气 1.70-2.0毫米 0.067-0.079英寸进气门边缘 - 最小进气 2.10毫米 0.083英寸排气门边缘 - 最小排气 2.70毫米 0.106英寸气门杆间隙 0.026-0.068毫米 0.0010-0.0027英寸气门杆高度 - 当气门杆油封和气门弹簧座拆卸时 - -气门弹簧气门弹簧自由长度 48.5毫米 1.89英寸气门弹簧负载（关闭时） 320牛顿 @ 43.2毫米 75磅 @ 1.701英寸气门弹簧负载（打开时） 1036牛顿 @ 32毫米 230磅 @ 1.260英寸安装高度进气 - 排气 43.2毫米 1.701英寸约 #或圈数 6.55机油泵齿轮游隙 0.094-0.195毫米 0.0037-0.0077英寸齿轮凹槽深度 30.52-30.58毫米 1.202-1.204英寸齿轮凹槽直径 38.176-38.226毫米 1.503-1.505英寸齿轮长度 30.45-30.48毫米 1.199-1.200英寸直径 38.05-38.10毫米 1.498-1.500英寸发动机机械系统规格（LW9）（续）应用规格公制英制侧隙 0.038-0.088毫米 0.001-0.003英寸6-6 发动机机械系统 - 3.0 升（LW9）发动机端隙 0.040-0.125毫米 0.002-0.005英寸气门至缸套间隙 0.038-0.089毫米 0.0015-0.0035英寸发动机机械系统规格（LW9）（续）应用规格公制英制发动机发动机机械系统 - 3.0 升（LW9） 6-7密封剂、粘合胶和润滑油应用材料类型上海通用汽车件号油门控制拉线托架螺栓螺纹螺纹密封剂 12345382凸轮轴后轴承孔塞密封剂 12345493冷却液泄放塞密封剂 12346004冷却液温度传感器螺纹密封剂 12346004曲轴配重键槽密封剂 12345739曲轴箱位置传感器螺栓/双头螺栓螺纹螺纹密封剂12345382 发动机缸体冷却液泄放塞螺纹密封剂 12346004发动机缸体机油油道孔塞螺纹密封剂 12346004发动机前盖螺栓螺纹密封剂 12346004发动机前盖衬垫下凸耳密封剂 12346004发动机机油 10W-30机油 12345616发动机机油冷却器接头螺纹密封剂 12346004发动机机油添加剂润滑油 1052368进气歧管螺栓螺纹（上和下）螺纹密封剂 12345382进气歧管冷却液管密封剂 12345493进气歧管至发动机缸体结合面密封剂 12345739爆震传感器螺纹密封剂 12346004机油滤清器旁路孔塞螺纹密封剂 12346004机油液面指示器管密封剂 12345739后曲轴主轴承盖处的储油盘表面密封剂 12345739机油压力开关螺纹密封剂 12346004机油泵吸油管密封剂 1050026活塞和活塞销 10W-30机油 12345616后曲轴主轴承盖密封剂 1052942气门挺杆导向螺栓螺纹螺纹密封剂 12345382气缸盖和下进气歧管处的气门摇臂盖切口密封剂 123457396-8 发动机机械系统 - 3.0 升（LW9）发动机诊断信息和程序发动机缺火基本诊断检查操作发动机效能诊断程序在发动机控制系统中介绍。
