RS232 或 RS422驱动安装说明

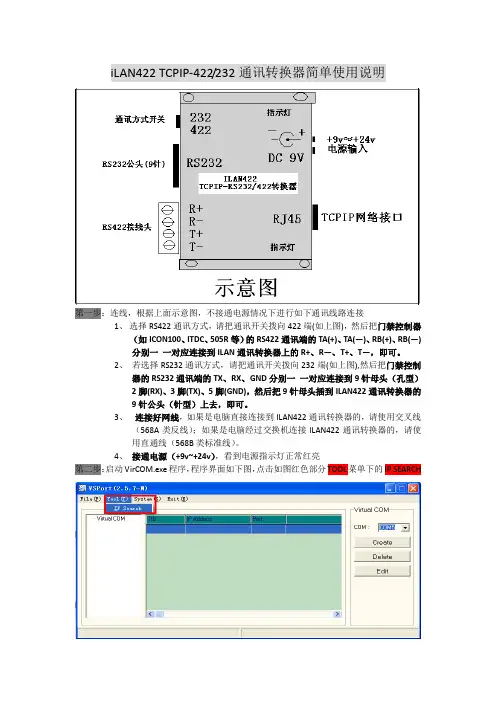

iLAN422 TCPIP-422/232通讯转换器简单使用说明第一步：连线，根据上面示意图，不接通电源情况下进行如下通讯线路连接1、选择RS422通讯方式，请把通讯开关拨向422端(如上图)，然后把门禁控制器（如ICON100、ITDC、505R等）的RS422通讯端的TA(+)、TA(—)、RB(+)、RB(—)分别一一对应连接到ILAN通讯转换器上的R+、R—、T+、T—，即可。

2、若选择RS232通讯方式，请把通讯开关拨向232端(如上图),然后把门禁控制器的RS232通讯端的TX、RX、GND分别一一对应连接到9针母头（孔型）2脚(RX)、3脚(TX)、5脚(GND)，然后把9针母头插到ILAN422通讯转换器的9针公头（针型）上去，即可。

3、连接好网线，如果是电脑直接连接到ILAN422通讯转换器的，请使用交叉线（568A类反线）；如果是电脑经过交换机连接ILAN422通讯转换器的，请使用直通线（568B类标准线）。

4、接通电源（+9v~+24v），看到电源指示灯正常红亮第二步：启动VirCOM.exe程序，程序界面如下图，点击如图红色部分TOOL菜单下的IP SEARCH弹出如下窗体，点击Refresh，会自动搜索到网络内的转换器的地址（刚刚通电时请多点击几次refresh按钮），默认IP地址一般为192.168.168.125，子网掩码255.255.255.0，点击选择要修改的地址，然后修改地址，然后点击Alter修改地址，弹出提示框：表示修改成功，等待5秒后，再次点击Refresh刷新一次，看到修改后的地址，OK,完毕第三步：查看/修改ILAN422通讯参数双击修改后的地址，弹出如下登陆窗口，输入用户名admin和密码admin，然后点击确定登陆，弹出如图请注意图中红色部分，即通讯类线必须是RS232，波特率必须是9600，端口必须是5000 如果不是这样的参数，请修改为这3个数值。

快速使用手册1. 简介手册中介绍I-7550基本的安装与快速的使用方法，详细内容可参阅产品光盘中的I-7550使用手册(路径为”CD:\PROFIBUS\Converter\I-7550\manual\I-7550 user manual.pdf ”)。

本手册主要是协助用户快速熟悉I-7550模块及I-7550于PRO-FIBUS 与RS-232/422/485通讯信息转换的应用，此处采用hilscher CIF50-PB PROFIBUS 主站通讯适配卡及一个I-7550模块，构成一个PROFIBUS to RS-232转换器的简单应用范例，通信架构如下图。

PROFIBUS to RS-232转换器应用范例当I-7550从PC 的COM Port 接收到一笔信息时，可将该信息转换至PROFIBUS 主站设备中的数据输入区，同理，从PROFIBUS 主站设备中的数据输出区，输出一笔信息时，I-7550也会将该信息转换至PC 的COM Port 输入。

2. 硬件配置PROFIBUS连接建议采用标准PROFIBUS电缆线及标准PROFIBUS 9-PIN D型接头，设备连接仅须要使用PROFIBUS电缆上的D型接头，连接PROFIBUS主站设备与I-7550模块，如下图。

在此连接范例中，PROFIBUS主站设备与I-7550模块皆属终端设备，因此需将D型接头上的终端电阻，设为ON。

I-7550模块地址设定I-7550属于PROFIBUS通讯中的从站设备，通讯地址可从内部的DIP SWITCH设定，将I-7550上盖板打开，即可看到DIP SWITCH，如下图，在此将其设定为1，设定范围为0~126。

LED状态显示灯号名称状态描述PWR闪烁电源供应正常，I-7550 COM端口正进行数据传送或接收持续亮灯电源供应正常，I-7550运作正常熄灭电源异常ERR闪烁装置异常，有故障诊断信息持续亮灯与PROFIBUS主站联机异常或PROFIBUS系统配置不正确熄灭与PROFIBUS主站完成系统配置，功能正常运作RUN 持续亮灯已进入数据交换模式，功能正常运作熄灭未进入数据交换模式3. I-7550通讯流程任何DP-Master要与I-7550联机时，必须经过下列步骤才能够正常的与I-7550进行沟通。

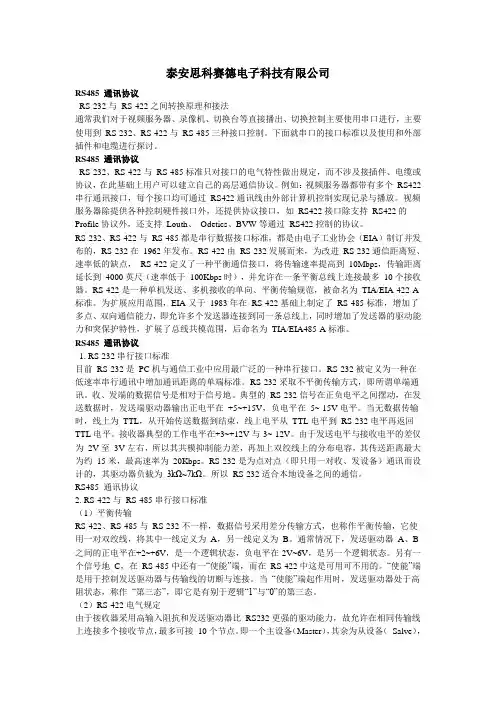

泰安思科赛德电子科技有限公司RS485 通讯协议RS-232与RS-422之间转换原理和接法通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行，主要使用到RS-232、RS-422与RS-485三种接口控制。

下面就串口的接口标准以及使用和外部插件和电缆进行探讨。

RS485 通讯协议RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。

例如：视频服务器都带有多个RS422串行通讯接口，每个接口均可通过RS422通讯线由外部计算机控制实现记录与播放。

视频服务器除提供各种控制硬件接口外，还提供协议接口，如RS422接口除支持RS422的Profile协议外，还支持Louth、Odetics、BVW等通过RS422控制的协议。

RS-232、RS-422与RS-485都是串行数据接口标准，都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布。

RS-422由RS-232发展而来，为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到4000英尺（速率低于100Kbps时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。

为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和突保护特性，扩展了总线共模范围，后命名为TIA/EIA485-A标准。

RS485 通讯协议1. RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。

RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。

UT-620 TCP/IP 转RS-232/RS-485/422网络转换器使用说明书1. 将UT-620网络转换器接到集线器（HUB）上并通电，在局域网中任一台安装有WIN2000或WINDOWSXP操作系统的电脑上，将运行光盘上的DRIVER\UT-620目录下的Vir_com-setup.EXE 安装程序，安装完成后，在开始程序VIRCOM菜单上单击Vsport.exe 程序名，进入程序如下图。

程序菜单2. 在程序Tool(T)菜单上运行IP-Search, 进入IP地址设置程序如下图，点击Refresh执行键，将自动搜索转换器的地址并显示在列表中，出厂时转换器的IP地址设置为192.168.168.125，子网掩码为255.255.255.0，端口号为50000。

IP地址设置刷新模块3.点击列表中要修改的转换器，在IP Address框格中将转换器IP地址的前三段修改成与本地网的IP地址一致，并且框格中SubMask子网掩码与本地网相同，按Alter执行键单击修改模块IP地址填写要修改模块的IP地址及子网掩码4.修改成功显示如下图修改成功按确定5.重新点击Refresh执行键，IP地址应更新成所设置的地址重新刷新模块6.鼠标指向列表所设置的地址，双击地址直接进入IE浏览器进行参数设置模式，结束程序按EXIT键。

双击地址直接进入IE浏览器结束程序7.显示下图表示成功登入转换器设置网页，出厂时转换器的用户名及密码admin，按确定键直接进入设置页面。

点击进入8.转换器的网络通信IP 地址设置转换器ＩＰ　Ａｄｄｒｅｓｓ：默认值　１９２．１６８．１６８．１２５ 子网掩码Ｓｕｂｎｅｔ　ｍａｓｋ：默认值　２５５．２５５．２５５．０ 网关地址Ｇａｔｅｗａｙ：默认值　０．０．０．０ 主控机Ｐｒｉｍａｒｙ　ＤＮＳ：默认值　１６８．９５．１．１ 如果您使用固定　ＩＰ　来连接您的网络，请依下列步骤操作：　步骤　１：输入　ＩＰ　ａｄｄｒｅｓｓ　步骤　２：输入　Ｓｕｂｎｅｔ　ｍａｓｋ　步骤　３：输入　Ｇａｔｅｗａｙ　ＩＰ　ａｄｄｒｅｓｓ　步骤　４：输入　Ｐｒｉｍａｒｙ　ＤＮＳ　ＩＰ　ａｄｄｒｅｓｓ　步骤　５：按　”Ａｐｐｌｙ”　确认键完成设定　9.转换器的工作模式及端口号设置，转换器共有四种工作方式：“TCP SERVER 服务器、TCP CLIENT ” 客户端、“UDP CLIENT 动态IP 客户端和UDP SERVER ”动态IP 服务器。
