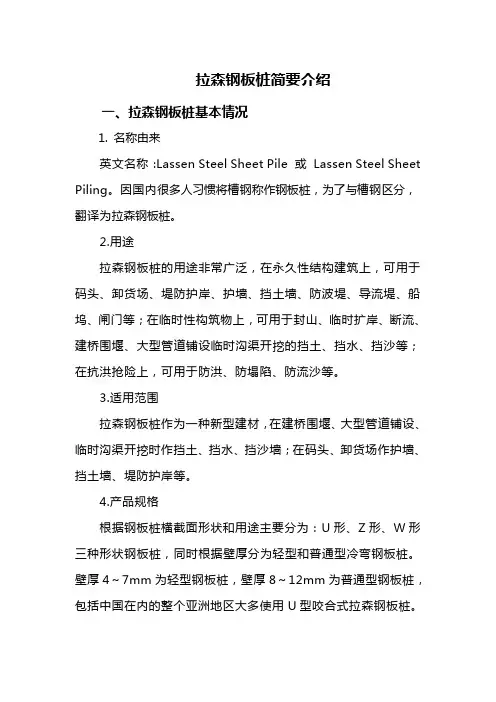

拉森钢板桩简要介绍一、拉森钢板桩基本情况1. 名称由来英文名称:Lassen Steel Sheet Pile 或Lassen Steel Sheet Piling。
因国内很多人习惯将槽钢称作钢板桩,为了与槽钢区分,翻译为拉森钢板桩。
2.用途拉森钢板桩的用途非常广泛,在永久性结构建筑上,可用于码头、卸货场、堤防护岸、护墙、挡土墙、防波堤、导流堤、船坞、闸门等;在临时性构筑物上,可用于封山、临时扩岸、断流、建桥围堰、大型管道铺设临时沟渠开挖的挡土、挡水、挡沙等;在抗洪抢险上,可用于防洪、防塌陷、防流沙等。
3.适用范围拉森钢板桩作为一种新型建材,在建桥围堰、大型管道铺设、临时沟渠开挖时作挡土、挡水、挡沙墙;在码头、卸货场作护墙、挡土墙、堤防护岸等。
4.产品规格根据钢板桩横截面形状和用途主要分为:U形、Z形、W形三种形状钢板桩,同时根据壁厚分为轻型和普通型冷弯钢板桩。
壁厚4~7mm为轻型钢板桩,壁厚8~12mm为普通型钢板桩,包括中国在内的整个亚洲地区大多使用U型咬合式拉森钢板桩。
产品按生产工艺划分有冷弯钢板桩和热轧钢板桩两种类型。
在工程建设中,冷弯钢板桩性价比比较高,工程运用中,两种类型可以相互替代。
基于钢板桩在施工作业中的诸多优点,国家质量监督检验检疫总局、国家标准化管理委员会于2007年5月14日发布了《热轧U型钢板桩》国家标准,并于2007年12月1日正式实施。
目前,国内常用的是日韩规格产品,常见拉森钢板桩理论重量见下表:型号延米重量常用长度2型SP-II 48kg/m3型SP-III 60kg/m 6、9、12米4型SP-IV 76.1kg/m 9、12、15、18米5型SP-Vl 105kg/m4w型SP-IVw 106kg/m 18、24米6L型SP-VIl 120kg/m注:常用长度:6、9、12、15、18米,也可按需定制最长可达31米。
考虑运输等因素,一般会采取施工一段后接桩继续施打的方法达到更长的长度。
拉森钢板桩在深基坑中的应用技术研究拉森钢板桩是一种常用于深基坑支护的材料,它具有强度高、施工方便等优点,在深基坑工程中得到了广泛的应用。
本文将对拉森钢板桩在深基坑中的应用技术进行研究,分析其在工程实践中的应用效果和存在的问题,并提出相应的改进措施,以期为相关工程实践提供参考。
一、拉森钢板桩的特点1. 强度高:拉森钢板桩主要由钢板焊接而成,具有较高的强度和承载能力,能够满足深基坑支护的要求。
2. 施工方便:拉森钢板桩的安装过程简便快捷,不需要大型设备,可快速完成基坑支护工程。
3. 适用范围广:拉森钢板桩适用于各种土质条件下的深基坑支护,具有较强的适用性。
1. 应用效果分析拉森钢板桩在深基坑中的应用效果主要表现在以下几个方面:(1)支护效果好:拉森钢板桩具有较高的承载能力和抗弯抗剪性能,能够有效支撑深基坑边坡,保证基坑工程的安全稳定。
2. 存在的问题尽管拉森钢板桩在深基坑中的应用效果较好,但在工程实践中仍存在一些问题:(1)材料成本高:拉森钢板桩的材料成本相对较高,增加了工程的投入成本。
(2)施工技术要求高:拉森钢板桩的安装需要技术工人具备一定的焊接和安装技能,施工要求较高。
(3)局部变形问题:在一些特殊地质条件下,拉森钢板桩可能发生局部变形,影响支护效果。
三、改进措施针对上述存在的问题,可以采取以下改进措施,提高拉森钢板桩在深基坑中的应用技术:1. 降低成本:可以通过技术改进和材料优化,降低拉森钢板桩的成本,提高经济效益。
2. 提高施工技术水平:加强对施工人员的培训和技术指导,提高其焊接和安装技能,保证施工质量。
3. 加强监测和验收:在拉森钢板桩施工完成后,进行严格的监测和验收,发现问题及时处理,保证工程质量和安全。

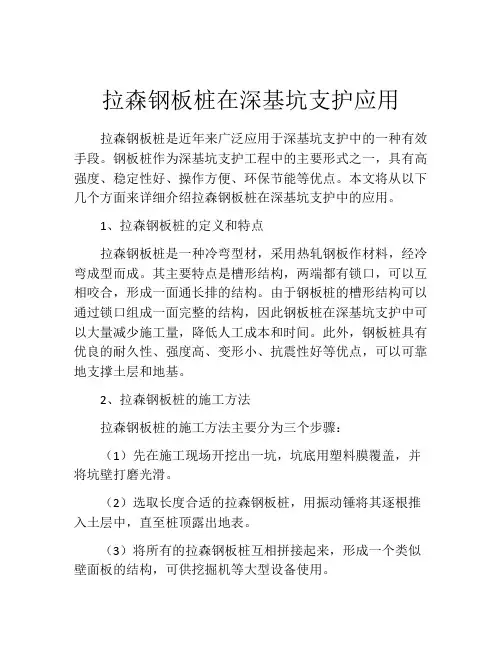

拉森钢板桩在深基坑支护应用拉森钢板桩是近年来广泛应用于深基坑支护中的一种有效手段。
钢板桩作为深基坑支护工程中的主要形式之一,具有高强度、稳定性好、操作方便、环保节能等优点。
本文将从以下几个方面来详细介绍拉森钢板桩在深基坑支护中的应用。
1、拉森钢板桩的定义和特点拉森钢板桩是一种冷弯型材,采用热轧钢板作材料,经冷弯成型而成。
其主要特点是槽形结构,两端都有锁口,可以互相咬合,形成一面通长排的结构。
由于钢板桩的槽形结构可以通过锁口组成一面完整的结构,因此钢板桩在深基坑支护中可以大量减少施工量,降低人工成本和时间。
此外,钢板桩具有优良的耐久性、强度高、变形小、抗震性好等优点,可以可靠地支撑土层和地基。
2、拉森钢板桩的施工方法拉森钢板桩的施工方法主要分为三个步骤:(1)先在施工现场开挖出一坑,坑底用塑料膜覆盖,并将坑壁打磨光滑。
(2)选取长度合适的拉森钢板桩,用振动锤将其逐根推入土层中,直至桩顶露出地表。
(3)将所有的拉森钢板桩互相拼接起来,形成一个类似壁面板的结构,可供挖掘机等大型设备使用。
3、拉森钢板桩的优点和适用范围(1)稳定性高:由于钢板桩具有高强度和变形小的特点,能够有效地支撑住土层和地基,保障施工的安全性;(2)经济性好:拉森钢板桩在施工中不仅可以大大减少施工量,降低人工成本和时间,而且还节省了大量的原材料和设备成本,提高了整个深基坑施工的效率;(3)适用范围广:拉森钢板桩适用于各种地质条件,尤其在砂土、沙土和粉土中应用更为广泛,因为钢板桩具有良好的透水性和抗渗性,能够有效地控制地下水流动。
4、拉森钢板桩的安装注意事项在拉森钢板桩的安装过程中,需要注意一些具体的细节,以确保施工的顺利进行。
首先,需要选择合适的钢板桩长度和规格,以适应不同的深基坑环境;其次,要注意钢板桩的垂直度,保证拉森钢板桩的各个部分都能够咬合稳定,不出现错位或倾斜情况;另外,要保持拉森钢板桩施工现场的整洁,及时清理施工过程中产生的垃圾和破坏物,以减少环境污染和可能的安全隐患。
拉森钢板桩施工工法拉森钢板桩是一种广泛应用于土木工程中的基础支护设施。
其施工工法的可靠性和灵活性使其成为许多工程项目中首选的桩基施工方法。
本文将详细介绍拉森钢板桩的施工工法,在施工过程中应注意的事项以及其在不同场景中的适用性。
一、施工工法概述拉森钢板桩施工工法是一种使用钢板桩进行地基支护和边坡防护的施工方法。
其主要施工步骤包括桩基布置、钢板桩沉桩、桩顶处理以及填土夯实等。
下面将逐一介绍这些施工步骤的具体要点。
1. 桩基布置在施工前,需要根据设计要求和现场情况合理布置桩基。
桩基布置应遵循以下原则:保证桩的间距和位置符合设计要求;使桩的布置尽量接近垂直于地面的情况;考虑现场条件,避免与其他地下设施发生冲突。
2. 钢板桩沉桩拉森钢板桩具有良好的刚度和承载力,适用于各种土壤条件。
在钢板桩沉桩过程中,需要借助专用的振动锤或静压桩机等设备将钢板桩垂直沉入地下。
施工中需要特别注意以下事项:控制沉桩速度,确保桩的垂直度;根据不同土质情况选择合适的沉桩方法;在桩顶倾斜或受阻时及时调整沉桩方式。
3. 桩顶处理桩顶处理是拉森钢板桩施工过程中的重要环节,它影响着整个桩基的稳定性和承载力。
常见的桩顶处理方法包括焊接角钢、钢板、导墙线以及注浆加固等。
在桩顶处理过程中,需要注意以下事项:保持桩顶的水平度和垂直度;确保桩顶处理材料的质量和牢固性;根据不同工程要求选择合适的桩顶处理方式。
4. 填土夯实在完成钢板桩的布置和桩顶处理后,需要根据设计要求进行填土夯实。
填土材料应符合设计要求,并采取适当的夯实措施,使填土与钢板桩之间形成良好的支撑和连接。
填土夯实的注意事项包括:控制填土厚度和夯实层次;考虑土壤的工程特性和水分含量;及时处理填土过程中可能出现的沉陷和变形问题。
二、施工注意事项在拉森钢板桩的施工过程中,需要注意以下事项,以确保施工质量和安全性。
1. 严格按照设计要求进行施工,合理选择桩基布置、钢板桩沉桩等工艺参数。
2. 施工现场应做好标识和防护措施,确保工人的安全。

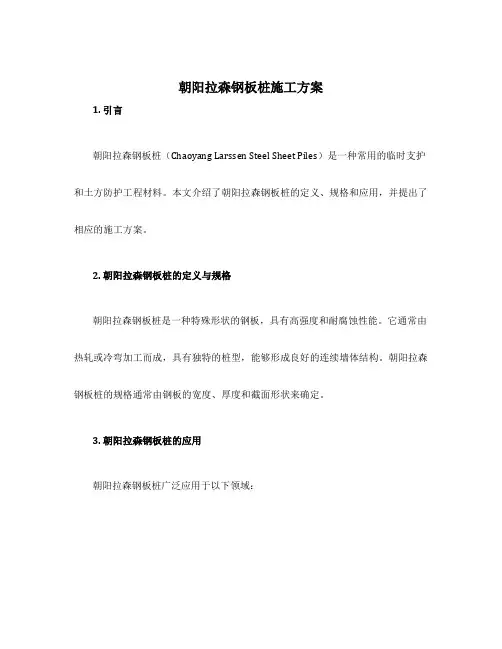

朝阳拉森钢板桩施工方案1. 引言朝阳拉森钢板桩(Chaoyang Larssen Steel Sheet Piles)是一种常用的临时支护和土方防护工程材料。
本文介绍了朝阳拉森钢板桩的定义、规格和应用,并提出了相应的施工方案。
2. 朝阳拉森钢板桩的定义与规格朝阳拉森钢板桩是一种特殊形状的钢板,具有高强度和耐腐蚀性能。
它通常由热轧或冷弯加工而成,具有独特的桩型,能够形成良好的连续墙体结构。
朝阳拉森钢板桩的规格通常由钢板的宽度、厚度和截面形状来确定。
3. 朝阳拉森钢板桩的应用朝阳拉森钢板桩广泛应用于以下领域:3.1 建筑施工中的基坑支护朝阳拉森钢板桩可以用于基坑的支护,它能够有效地防止土方坍塌和地面沉降。
在基坑开挖过程中,可以使用拉森钢板桩围合基坑,形成临时的支撑结构,确保施工的安全和稳定。
3.2 河道和港口工程中的水土保护朝阳拉森钢板桩可以用于河道和港口工程中的水土保护。
它们可以沿河岸或港口周围作为防护墙使用,防止土壤被冲刷,保护工程的整体稳定性。
3.3 桥梁建设中的桥墩基础支护朝阳拉森钢板桩可用于桥梁建设中的桥墩基础支护。
通过将拉森钢板桩嵌入桩基中,可以增强基础的承载能力,防止桥墩发生沉降或倾斜。
4. 施工方案针对朝阳拉森钢板桩的施工,以下是一般的施工方案步骤:4.1 设计方案编制在施工前,需要进行设计方案的编制。
根据具体的工程要求和场地条件,确定拉森钢板桩的数量、尺寸和安装方式。
4.2 场地准备在施工现场,需要进行场地准备工作。
清理施工区域的杂草、垃圾和障碍物,并确保施工现场的平整。
4.3 桩体基准线确定在施工前,需要根据设计要求确定拉森钢板桩的基准线。
通过进行测量和标记,确保拉森钢板桩的安装位置准确。
4.4 振动锤安装在桩体基准线确定后,安装振动锤。
振动锤用于将拉森钢板桩逐根驱入地下,确保桩体的牢固固定在地面。
4.5 桩体连接处理在安装完所有拉森钢板桩后,进行桩体连接处理。
采用特殊的连接件将拉森钢板桩连接成连续的墙体结构。

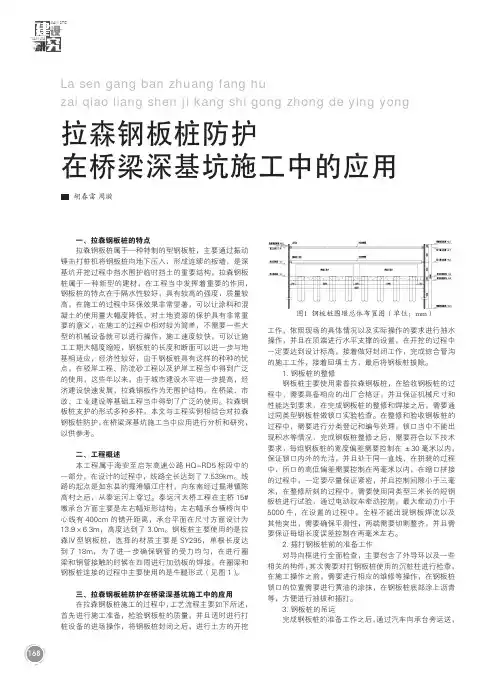

168YAN JIUJIAN SHE拉森钢板桩防护在桥梁深基坑施工中的应用La sen gang ban zhuang fang huzai qiao liang shen ji kang shi gong zhong de ying yong胡春雷 周漩一、拉森钢板桩的特点拉森钢板桩属于一种特制的型钢板桩,主要通过振动锤击打桩机将钢板桩向地下压入,形成连续的板墙,是深基坑开挖过程中挡水围护临时挡土的重要结构,拉森钢板桩属于一种新型的建材,在工程当中发挥着重要的作用,钢板桩的特点在于隔水性较好,具有较高的强度,质量较高,在施工的过程中环保效果非常显著,可以让涂料和混凝土的使用量大幅度降低,对土地资源的保护具有非常重要的意义,在施工的过程中相对较为简单,不需要一些大型的机械设备就可以进行操作,施工速度较快,可以让施工工期大幅度缩短,钢板桩的长度和断面可以进一步与地基相适应,经济性较好,由于钢板桩具有这样的种种的优点,在驳岸工程、防流砂工程以及护岸工程当中得到广泛的使用,这些年以来,由于城市建设水平进一步提高,经济建设快速发展,拉森钢板作为无围护结构,在桥梁、市政、工业建设等基础工程当中得到了广泛的使用。
拉森钢板桩支护的形式多种多样,本文与工程实例相结合对拉森钢板桩防护,在桥梁深基坑施工当中应用进行分析和研究,以供参考。
二、工程概述本工程属于海安至启东高速公路HQ-RD5标段中的一部分,在设计的过程中,线路全长达到了7.539km。
线路的起点是如东县的掘港镇江庄村,向东南经过掘港镇陈高村之后,从泰运河上穿过。
泰运河大桥工程在主桥15#墩承台方面主要是左右幅矩形结构,左右幅承台横桥向中心线有400cm 的错开距离,承台平面在尺寸方面设计为13.9×6.3m,高度达到了3.0m。
钢板桩主要使用的是拉森Ⅳ型钢板桩,选择的材质主要是SY295,单根长度达到了18m,为了进一步确保钢管的受力均匀,在进行圈梁和钢管接触的时候在四周进行加劲板的焊接,在圈梁和钢板桩连接的过程中主要使用的是牛腿形式(见图1)。
基坑拉森钢板桩支护基坑拉森钢板桩支护是一种常见的基坑支护方式,旨在保证基坑的稳定和安全施工。
本文将简要介绍基坑拉森钢板桩支护的背景和目的。
基坑拉森钢板桩是一种常用的基坑支护工程技术。
它采用一系列相互连接的钢板桩,通过嵌入地下形成连续的挡土墙,起到支撑和保护基坑的作用。
基坑拉森钢板桩支护具有以下结构特点:钢板桩:基坑拉森钢板桩由高强度钢板制成,具有较高的强度和刚度,能够承受地下土压力和水压力。
连接方式:钢板桩通过榫卯连接或者焊接连接,形成连续的挡土墙。
连接方式要具备一定的刚性,以保证整个挡土墙的稳定性和承载能力。
嵌入深度:钢板桩需要嵌入地下一定深度,以保证挡土墙的稳定性。
嵌入深度一般根据基坑的深度和挡土墙的受力情况来确定。
内部支撑:基坑拉森钢板桩支护系统通常需要设置内部支撑,如水平支撑和斜撑,以增加整个支护结构的稳定性和刚度。
基坑拉森钢板桩支护技术在城市建设中得到广泛应用,其结构特点使得它能够有效地支撑和保护基坑,确保基坑工程的安全和顺利进行。
基坑拉森钢板桩支护是一种常见的基坑支护方法,具有以下优点:稳定性强:拉森钢板桩可以通过在地下形成连续的桩墙,提供良好的抗侧力和抗压能力,确保基坑的稳定性。
节省空间:拉森钢板桩桩身形状规整,占地面积相对较小,适合在空间有限的建筑工地使用。
施工效率高:拉森钢板桩支护施工简单、快速,无需复杂的施工设备和大量的人力,能够快速搭建起基坑支护结构。
适应性强:拉森钢板桩支护可以适应不同的土质和地质条件,对于土层松散、水位较高等特殊情况也能有效应对。
重复使用性好:拉森钢板桩可以经过适当处理后进行重复使用,降低了支护成本,提高了经济效益。
尽管基坑拉森钢板桩支护在很多情况下都表现出了许多优点,但具体的应用还需要根据工程实际情况进行评估和设计。
在选择基坑支护方法时,应综合考虑工程特点、土质情况、施工周期等因素,以确保选择合适的支护方案。
建立施工组织确定施工方案和设计要求编制施工组织设计图纸安排施工人员和机械设备准备施工材料和设备采购拉森钢板桩和相关配件配备起重设备和振动锤等施工设备检查施工材料和设备的质量和数量基坑开挖根据设计要求进行基坑开挖控制开挖深度和坡度清理基坑内的杂物和泥土安装拉森钢板桩根据设计要求和施工方案确定钢板桩的布置使用振动锤将钢板桩逐节驱入地下检查钢板桩的垂直度和水平度布置支撑体系根据基坑尺寸和设计要求,确定支撑体系的布置方案安装水平支撑和斜向支撑,保证施工安全和稳定性检查支撑体系的牢固性和稳定性混凝土浇筑装配和安装模板和钢筋进行混凝土浇筑控制浇筑速度和质量,保证混凝土的均匀性和密实性后续处理拆除临时支撑和模板进行基坑周边的清理工作进行施工记录和验收施工前需进行详细的方案设计和施工策划严格按照设计要求进行施工,保证施工质量和安全性定期检查施工设备和材料的质量和数量注意施工人员的安全教育和岗位培训配合监理人员进行施工过程的监管和验收做好施工记录和资料的归档保存本文分析和评估实际项目中采用基坑拉森钢板桩支护的效果和经验。

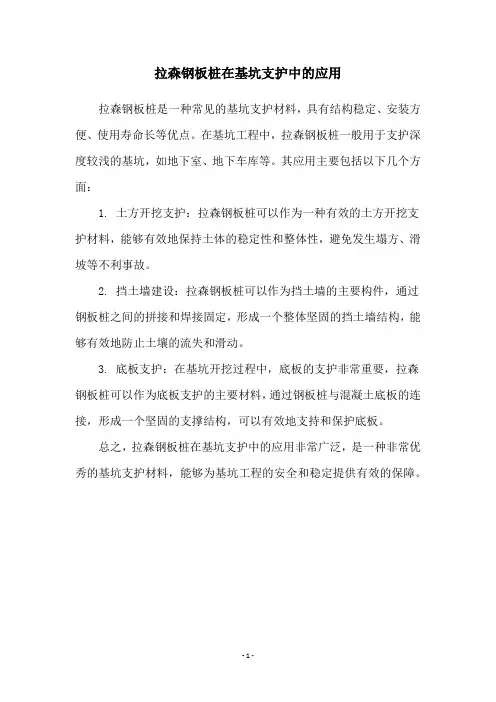

拉森钢板桩在基坑支护中的应用
拉森钢板桩是一种常见的基坑支护材料,具有结构稳定、安装方便、使用寿命长等优点。
在基坑工程中,拉森钢板桩一般用于支护深度较浅的基坑,如地下室、地下车库等。
其应用主要包括以下几个方面:
1. 土方开挖支护:拉森钢板桩可以作为一种有效的土方开挖支护材料,能够有效地保持土体的稳定性和整体性,避免发生塌方、滑坡等不利事故。
2. 挡土墙建设:拉森钢板桩可以作为挡土墙的主要构件,通过钢板桩之间的拼接和焊接固定,形成一个整体坚固的挡土墙结构,能够有效地防止土壤的流失和滑动。
3. 底板支护:在基坑开挖过程中,底板的支护非常重要,拉森钢板桩可以作为底板支护的主要材料,通过钢板桩与混凝土底板的连接,形成一个坚固的支撑结构,可以有效地支持和保护底板。
总之,拉森钢板桩在基坑支护中的应用非常广泛,是一种非常优秀的基坑支护材料,能够为基坑工程的安全和稳定提供有效的保障。
- 1 -。
拉森式钢板桩1. 引言拉森式钢板桩是一种常见且广泛应用于基础工程中的基础设施材料。
它由钢板制成,具有良好的抗弯刚度和抗压强度,能够有效地承受水流、土压力等外部荷载,并提供稳固的基础支撑。
本文将介绍拉森式钢板桩的定义、特点、应用领域以及施工方法等内容。
2. 定义拉森式钢板桩是由薄钢板焊接而成的薄壁结构,通常具有U形或Z形截面。
它的特点是边缘之间通过相应的槽口相互连接,形成一个连续的墙体结构。
拉森式钢板桩广泛用于围堰、护坡、深基坑支护、海洋工程等领域。
3. 特点拉森式钢板桩具有以下几个主要特点:3.1 高强度拉森式钢板桩采用高强度钢材制成,具有较高的强度和刚度。
它能够承受大的荷载,具有良好的抗弯刚度和抗压强度。
3.2 防腐蚀钢板桩表面可以进行防腐蚀处理,例如喷涂防锈漆等。
这样可以有效地延长钢板桩的使用寿命,提高其抗腐蚀能力,适应不同的环境要求。
3.3 灵活性拉森式钢板桩可以根据具体的工程要求进行定制,适应各种复杂的地质条件。
它可以根据需要调整长度、宽度和厚度等参数,以确保施工的安全和经济性。
3.4 施工便捷拉森式钢板桩的安装和拆卸相对简便。
它可以通过拔管机、电机、挖掘机等设备进行施工,大大提高了施工的效率和质量。
4. 应用领域拉森式钢板桩广泛应用于以下几个领域:4.1 围堰工程拉森式钢板桩可以用于围堰工程,特别是在海洋工程中。
它可以有效地防止水流的侵蚀,提供稳固的建筑基础,保护附近的土地和设施免受水流的破坏。
4.2 护坡工程拉森式钢板桩可以用于护坡工程,以防止土壤的滑坡和侵蚀。
它具有良好的抗压强度和抗拉强度,可以有效地支撑土壤,并保持坡面的稳定。
4.3 深基坑支护工程拉森式钢板桩在深基坑支护工程中起到了重要的作用。
它可以提供稳固的支撑结构,防止土体坍塌和水的渗入,保护施工人员的安全。
5. 施工方法拉森式钢板桩的施工方法主要包括以下几个步骤:5.1 预处理在施工前需要对现场进行勘测,了解地质情况和环境要求。
拉森钢板桩方案拉森钢板桩是一种常见的临时基础设施支护材料,广泛应用于各种土木工程中。
它的特点是方便、快捷、节约成本,在基础施工中发挥着重要的作用。
本文将对拉森钢板桩的方案进行探讨。
拉森钢板桩是由具有一定强度和刚度的钢板制成,形状呈现一种独特的"Z"字形。
它由多个相互锁合的薄钢板通过高压和弯曲形成。
这种结构使得拉森钢板桩具有很强的抗振性和垂直承载力。
在土木工程中,拉森钢板桩通常用于土壤的临时支撑和围护工程。
其应用范围广泛,可以用于河道和湖泊的河道治理,各种场地的基础工程以及港口和码头等海洋工程。
拉森钢板桩有助于稳定土壤,防止土壤的侵蚀和崩塌,并提供有效的施工平台。
一项成功的拉森钢板桩方案需要经过详细的工程分析和设计。
首先,必须进行土壤力学参数的测定,以确定拉森钢板桩的尺寸和埋设深度。
其次,需要评估地质条件,包括土壤的稳定性和水分含量,以提供可靠的施工基础。
最后,需要进行结构分析,确保拉森钢板桩能够承受工程所需的荷载,并满足相关安全要求。
在拉森钢板桩的施工过程中,有几个关键因素需要特别注意。
首先,必须选择合适的施工方法和设备。
根据具体的工程要求,可以选择振动锤或压力桩机等设备,以确保钢板桩的正确安装。
其次,施工过程中需要进行严格的质量控制。
每个钢板桩的嵌入深度和位置都需要进行测量和检查,以确保符合设计要求。
另外,还需要及时排除施工现场的积水和泥浆,以防止对钢板桩的腐蚀和损坏。
除此之外,拉森钢板桩在施工完成后还需要进行监测和维护。
通过定期检查和测量,可以判断钢板桩是否正常工作,是否存在变形或破损的情况。
如果发现问题,应及时采取相应的补救措施,以保证工程的安全和可靠性。
综上所述,拉森钢板桩在土木工程中发挥着重要的作用。
它不仅方便和快捷,而且具有较低的成本和良好的抗震性能。
然而,为了确保拉森钢板桩的应用效果,我们需要进行详细的工程分析和设计,并严格按照规范进行施工和维护。
只有这样,我们才能充分发挥拉森钢板桩的优势,为土木工程的顺利进行作出贡献。
拉森钢板桩的作用及用途钢板桩是通用名,包括各种型号的钢板桩,根据钢板桩横截面形状和用途主要分为:U形、Z形、W形三种形状钢板桩。
U型钢板桩的应用比较普遍,而带止口(锁扣)的钢板桩称为拉森钢板桩。
拉森型钢板桩有热轧和冷弯两种大类,形状以U型为主,还有Z型,一字型等。
拉森钢板桩与槽型钢板桩的主要区别是:挡护强度高,止水效果好。
补充:拉森的由来“拉森”板桩是知名而享誉土木工程领域已久的建筑材料。
应用于各种条件下的护土结构,其应用领域以及优势已经(在专业领域)得到不断证明和和证实。
1902年,德国国家主工程师Tryggve Larssen先生在不来梅开发制作了世界上第一块U型剖面铆凸互锁的钢制板桩。
1914年,两边都能连锁的的板桩问世了。
这个(改进)一直被世界绝大多数的板桩(制造商)沿用至今。
最为古老的拉森U型板桩被Giken Kochi公司安放在总部展示以纪念U型板桩的发展历史。
上文中提到过的互联结构可以参照下图。
每块U型板桩的两边的“U型突出”设计可以用来连锁相邻的板桩。
互锁结构可以(在板砖互锁时)形成一个水密结构从而增加斑状结构的强度。
它可广泛应用于围堰和泥土支撑(工程领域)。
拉森钢板桩的用途:水利工程-港口1.码头墙2.船坞、船厂的建造3.扩墩桩,(码头)系船柱4.雷达测距器5.下沉的铁路,地下水的保留6.隧道水利工程建筑物1.(河流的)船闸,水闸2.堰,堤坝3.桥基4.(公路、铁路等的)涵洞5.安全门6.防洪堤7.桥桩,码头8.入口和出口运输路线的建筑物-公路和铁路1.维护墙,挡土墙2.隔离噪音墙3.桥基4.斜坡,坡路污染的控制-填方,被污染的地方,围栏1.竖起的密封围篱2.为置换土壤而挖掘3.水槽围场4.顶端的斜坡保护水路1.水路的维护2.护墙3.巩固路基、堤岸4.停泊设备5.防止冲刷档水1.抽水机,泵2.下水道作业3.防洪4.防止塌陷,防止塌方5.保护堤岸民用工程1.地基的挖掘2.路基3.沟渠4.地下停车场5.建房噪音的降低隔离噪音墙拉森钢板桩的优势:拉森钢板桩作为一种新型建材在建桥围堰大型管道铺设临时沟渠开挖的挡土、挡水、挡沙墙码头,卸货场护墙,挡土墙堤防护岸等,工程上发挥重要作用。
深基坑拉森钢板桩支护方案深基坑是指深度在5m以上的基础施工区域,常见于建筑、桥梁、地铁、隧道等工程中。
在施工过程中,为了防止基坑的坍塌和结构的沉降,需要采取支护措施来保证施工安全。
其中,拉森钢板桩支护是一种常见且有效的支护方法。
拉森钢板桩是由冷弯钢板卷制成的一种钢板桩型材,具有一定的强度和刚度。
其优点是安装方便、性能稳定、重复使用等。
在深基坑支护中,拉森钢板桩常用于临时支撑、围护墙和土壤挡墙的建设。
1.基坑开挖:按照设计要求开挖基坑,并清理坑底,确保坑底平整。
2.桩基处理:根据地质勘探结果,对于软弱土层和岩石层,需要进行桩基处理,通常采用灌注桩或钻孔桩加固。
3.基坑周边支撑:在基坑四周进行拉森钢板桩的安装,形成封闭的支撑结构。
首先,在基坑周边的桩位上钻孔,然后将钢板桩安装入孔中,然后用锤击和振动器将钢板桩逐渐推入土壤中,直至到达设计要求的深度。
为了增加钢板桩的承载能力,可以采用搅拌桩或预制桩等辅助方法。
4.横撑安装:在拉森钢板桩上方的建筑物或土体的高度超过设计要求时,需要安装横撑来增加支撑的稳定性。
横撑通常由钢管组成,其长度和位置根据实际情况确定。
5.辅助设施:根据基坑的具体情况,可以设置降水井或抽水井来降低地下水位,减小侧土的压力。
同时,还需要设置土工合成材料,如土工布和土工膜等来增强土体的稳定性。
6.监测控制:在施工过程中,需要对基坑的变形、倾斜和沉降进行实时监测,以及时发现并处理问题。
总之,深基坑拉森钢板桩支护方案是一种安全、可靠的支护方法。
在设计和施工过程中,需要根据实际情况进行合理的选择和调整,以确保基坑支护的稳定性和施工的顺利进行。
拉森钢板桩深基坑施工支护技术的应用拉森钢板桩作为一种新型建材,主要在临时沟渠开挖时用作挡土、挡水、挡沙墙,并形成有效的沟壁支护,在工程中发挥着重要作用。
拉森钢板桩两边都能连锁,形成连续凸挂互锁的钢制板桩止水维护结构。
一、钢板桩吊运及堆放装卸钢板桩宜采用两点吊。
吊运时,每次起吊的钢板桩根数不宜过多,注意保护锁口免受损伤。
钢板桩应堆放在平坦而坚固的场地上,必要时对场地地基土进行压实处理。
在堆放时要注意:1、堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便。
2、钢板桩要按型号、规格、长度、施工部位分别堆放,并在堆放处设置标牌。
3、钢板桩应分别堆放,每层堆放数量不超过5根,各层间要垫枕木,垫木间距一般为3~4m,且上、下层垫木应在同一垂直线上,堆放的总高度不宜超过1m。
二、钢板桩的打设拉森钢板桩施工关系到施工止水挡土和安全,是本工程施工最关键的工序之一,在施工中要按以下有关要求进行:1、全线采用12米长密扣拉森钢板桩。
拉森钢板桩采用履带式液压挖土机(带震动锤机)施打,认真放出准确的支护桩中线。
2、打桩前,对钢板桩逐根检査,剔除连接锁口锈蚀、变形严重的钢板桩,不合格者待修整后才可使用。
3、打桩前,在钢板桩的锁口内涂油脂,以方便打入与拔出。
4、钢板桩施工要正确选择“屏风式”打桩方法、打桩机械和流水段划分,以便使打设后的板桩墙有足够的刚度和良好的防水作用,且板桩墙面平直,以满足基础施工的要求,对封闭式板桩墙还要封闭合紧。
5、在插打过程中随时测量监控每块桩的斜度不超过2%,当偏斜超标,应拉齐调正,拔起重打。
6、钢板桩施打采用屏风式打入法施工。
屏风式打入法不易使板桩发生屈曲、扭转、倾斜和墙面凹凸,打入精度高,易于实现封闭合拢。
施工时,将10-20根钢板桩成排插入导架内,使它呈屏风状,然后再施打,1/2板桩高度打入。
屏风式打入法的施工顺序有正向顺序、逆向顺序、往复顺序、中分顺序、中和顺序和复合顺序。
施打顺序对板桩垂直度、位移、轴线方向的伸缩、板桩墙的凹凸及打桩效率有直接影响。
拉森钢板桩简要介绍一、拉森钢板桩基本情况1. 名称由来英文名称:Lassen Steel Sheet Pile 或Lassen Steel Sheet Piling。
因国内很多人习惯将槽钢称作钢板桩,为了与槽钢区分,翻译为拉森钢板桩。
2.用途拉森钢板桩的用途非常广泛,在永久性结构建筑上,可用于码头、卸货场、堤防护岸、护墙、挡土墙、防波堤、导流堤、船坞、闸门等;在临时性构筑物上,可用于封山、临时扩岸、断流、建桥围堰、大型管道铺设临时沟渠开挖的挡土、挡水、挡沙等;在抗洪抢险上,可用于防洪、防塌陷、防流沙等。
3.适用范围拉森钢板桩作为一种新型建材,在建桥围堰、大型管道铺设、临时沟渠开挖时作挡土、挡水、挡沙墙;在码头、卸货场作护墙、挡土墙、堤防护岸等。
4.产品规格根据钢板桩横截面形状和用途主要分为:U形、Z形、W形三种形状钢板桩,同时根据壁厚分为轻型和普通型冷弯钢板桩。
壁厚4~7mm为轻型钢板桩,壁厚8~12mm为普通型钢板桩,包括中国在内的整个亚洲地区大多使用U型咬合式拉森钢板桩。
产品按生产工艺划分有冷弯钢板桩和热轧钢板桩两种类型。
在工程建设中,冷弯钢板桩性价比比较高,工程运用中,两种类型可以相互替代。
基于钢板桩在施工作业中的诸多优点,国家质量监督检验检疫总局、国家标准化管理委员会于2007年5月14日发布了《热轧U型钢板桩》国家标准,并于2007年12月1日正式实施。
目前,国内常用的是日韩规格产品,常见拉森钢板桩理论重量见下表:型号延米重量常用长度2型SP-II 48kg/m3型SP-III 60kg/m 6、9、12米4型SP-IV 76.1kg/m 9、12、15、18米5型SP-Vl 105kg/m4w型SP-IVw 106kg/m 18、24米6L型SP-VIl 120kg/m注:常用长度:6、9、12、15、18米,也可按需定制最长可达31米。
考虑运输等因素,一般会采取施工一段后接桩继续施打的方法达到更长的长度。
拉森钢板桩在深基坑中的应用技术研究
拉森钢板桩是一种常用于深基坑支护的结构型材料,其应用技术研究对于深基坑的施工安全和效率至关重要。
本文将介绍拉森钢板桩在深基坑中的应用技术研究。
对于拉森钢板桩的材料性能进行研究。
拉森钢板桩通常由冷弯或热轧钢板制成,具有较高的强度和刚度。
在深基坑中的应用中,钢板桩需要承受来自土壤和水压力的作用,因此其材料性能的研究对于确保其稳定性和安全性至关重要。
研究内容包括材料的强度、韧性、抗腐蚀性等。
对于拉森钢板桩与土体的相互作用进行研究。
拉森钢板桩作为深基坑支护结构,需要与土体紧密地接触,承受土体的侧向土压力和水压力。
研究拉森钢板桩与土体之间的黏结力和摩擦力对于优化设计和施工工艺具有重要意义。
研究内容包括拉森钢板桩与土体之间的接触压力分布、黏结力大小、摩擦力大小等。
对于拉森钢板桩的施工工艺进行研究。
拉森钢板桩在深基坑中的施工通常包括振动锤或压力机的使用,以及钢板桩的连接和固定。
研究拉森钢板桩的施工工艺,可以优化施工过程,提高施工效率和质量。
研究内容包括振动锤或压力机的工作原理和参数选择、钢板桩的连接和固定方式等。
对于拉森钢板桩在深基坑中的力学行为进行研究。
拉森钢板桩在土体侧向土压力和水压力的作用下,会发生弯曲、挠度等变形。
研究拉森钢板桩的力学行为,可以为优化设计和施工提供理论依据。
研究内容包括拉森钢板桩的弯曲变形规律、挠度计算等。
拉森钢板桩在深基坑中的应用技术研究涉及材料性能、与土体的相互作用、施工工艺和力学行为等方面。
通过研究这些问题,可以优化深基坑的设计和施工,确保施工安全和效率。
Qian xi la sen gang ban zhuang zhi hu 浅析拉森钥板桩支护■陈小刚常见的拉森钢板桩为U型截面,卷边可咬合相扣,上世纪五十年代传入我国。
近十年来,随着拉森钢板桩桩体制造的国产化和夹具式高频振动打桩设备的普及,拉森钢板桩支护在基坑支护工程中被广泛应用。
一、拉森钢板桩支护的主要优势1.施工便捷、速度快:拉森钢板桩打桩机和挖掘机相似,对移动行走的场地要求低;外伸的机械臂连接小巧的夹具式振动锤,能尽量靠近基坑边的障碍物进行板桩的施打,桩位布置灵活;拉森钢板桩常见的单根长度6~18m,标准化咬合相扣,长短支护桩和不同型号的钢板桩组合均很方便;拉森钢板桩的施打工艺简单,施工速度快,插入地层即具有强度,成桩到基坑开挖施工工期很短,能大幅度节省工期。
2.节约资源、经济环保:地下构筑物施工完毕,基坑回填后即可拔出拉森钢板桩,拔出的拉森钢板桩仍可循环利用于其他基坑支护工程,不会造成资源浪费,而其他如钢筋確地下连续墙、钢筋殓桩、钢管桩等支护型式,在地下构筑物施工完成后被永久性的留在地下,挤占了地下空间,并成为其他地下工程项目如管线、管廊、涵洞等的障碍;拉森钢板桩的插入和拔出的施工过程中,除噪声外,无其他如泥浆、粉尘等的环境污染,施工过程环保。
3.止水效果良好:拉森钢板桩通过卷边手拉手式的相扣咬合,不仅将独立的钢板桩连成了整体,发挥了协同效应,而且解决了桩间隙渗水的难题。
地下水夹着泥通过咬合的扣边狭窄的缝隙流动时,泥土填塞了缝隙,这可能是拉森钢板止水的原理。
因为拉森钢板桩的止水作用,节省了高压旋喷桩、搅拌桩等之类的止水帷幕施工工序和工程投资。
二、拉森钢板桩支护的主要缺陷仁拔桩对地层的扰动:拉森钢板桩属于挤土桩,拔出时,在桩位形成桩身空隙,桩周土体的填充引发土颗粒的重新分布,从而导致一定范围的地面沉降和开裂。
2.可适应的土层范围较窄:理论上,拉森钢板桩可适应于除中、微风化岩层外的其他岩土层。
拉森钢板桩的作用及用途钢板桩是通用名,包括各种型号的钢板桩,根据钢板桩横截面形状和用途主要分为:U形、Z形、W形三种形状钢板桩。
U型钢板桩的应用比较普遍,而带止口(锁扣)的钢板桩称为拉森钢板桩。
拉森型钢板桩有热轧和冷弯两种大类,形状以U型为主,还有Z型,一字型等。
拉森钢板桩与槽型钢板桩的主要区别是:挡护强度高,止水效果好。
补充:拉森的由来“拉森”板桩是知名而享誉土木工程领域已久的建筑材料。
应用于各种条件下的护土结构,其应用领域以及优势已经(在专业领域)得到不断证明和和证实。
1902年,德国国家主工程师Tryggve Larssen先生在不来梅开发制作了世界上第一块U型剖面铆凸互锁的钢制板桩。
1914年,两边都能连锁的的板桩问世了。
这个(改进)一直被世界绝大多数的板桩(制造商)沿用至今。
最为古老的拉森U型板桩被Giken Kochi公司安放在总部展示以纪念U型板桩的发展历史。
上文中提到过的互联结构可以参照下图。
每块U型板桩的两边的“U型突出”设计可以用来连锁相邻的板桩。
互锁结构可以(在板砖互锁时)形成一个水密结构从而增加斑状结构的强度。
它可广泛应用于围堰和泥土支撑(工程领域)。
拉森钢板桩的用途:水利工程-港口1.码头墙2.船坞、船厂的建造3.扩墩桩,(码头)系船柱4.雷达测距器5.下沉的铁路,地下水的保留6.隧道水利工程建筑物1.(河流的)船闸,水闸2.堰,堤坝3.桥基4.(公路、铁路等的)涵洞5.安全门6.防洪堤7.桥桩,码头8.入口和出口运输路线的建筑物-公路和铁路1.维护墙,挡土墙2.隔离噪音墙3.桥基4.斜坡,坡路污染的控制-填方,被污染的地方,围栏1.竖起的密封围篱2.为置换土壤而挖掘3.水槽围场4.顶端的斜坡保护水路1.水路的维护2.护墙3.巩固路基、堤岸4.停泊设备5.防止冲刷档水1.抽水机,泵2.下水道作业3.防洪4.防止塌陷,防止塌方5.保护堤岸民用工程1.地基的挖掘2.路基3.沟渠4.地下停车场5.建房噪音的降低隔离噪音墙拉森钢板桩的优势:拉森钢板桩作为一种新型建材在建桥围堰大型管道铺设临时沟渠开挖的挡土、挡水、挡沙墙码头,卸货场护墙,挡土墙堤防护岸等,工程上发挥重要作用。
