第1章直流电路复习练习题解析.doc

第一章试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。

2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是、对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。

3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。

无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。

4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。

5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。

6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。

7、 电位 具有相对性，其大小正负相对于电路参考点而言。

8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。

9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。

10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。

11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。

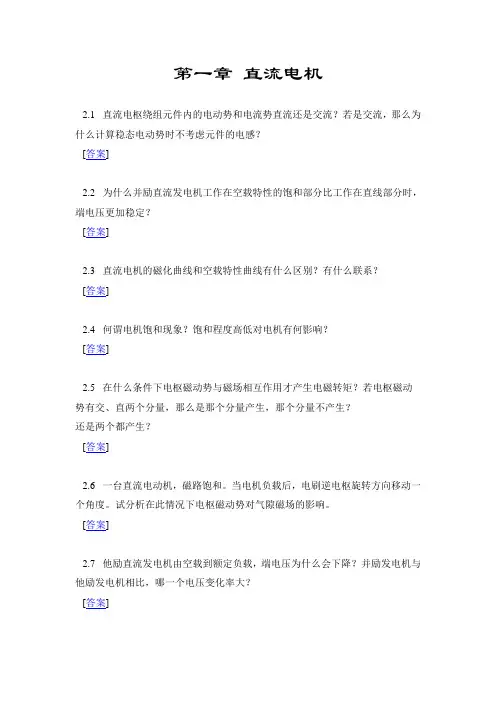

第一章直流电机2.1 直流电枢绕组元件内的电动势和电流势直流还是交流？若是交流，那么为什么计算稳态电动势时不考虑元件的电感？[答案]2.2 为什么并励直流发电机工作在空载特性的饱和部分比工作在直线部分时，端电压更加稳定？[答案]2.3 直流电机的磁化曲线和空载特性曲线有什么区别？有什么联系？[答案]2.4 何谓电机饱和现象？饱和程度高低对电机有何影响？[答案]2.5 在什么条件下电枢磁动势与磁场相互作用才产生电磁转矩？若电枢磁动势有交、直两个分量，那么是那个分量产生，那个分量不产生？还是两个都产生？[答案]2.6 一台直流电动机，磁路饱和。

当电机负载后，电刷逆电枢旋转方向移动一个角度。

试分析在此情况下电枢磁动势对气隙磁场的影响。

[答案]2.7 他励直流发电机由空载到额定负载，端电压为什么会下降？并励发电机与他励发电机相比，哪一个电压变化率大？[答案]2.8 并励发电机正转能自励，反转能否自励？[答案]2.9 一台他励直流电动机，当所拖动的负载转矩不变时，电机端电压和电枢附加电阻的变化都不能改变其稳态下电枢电流的大小，这一现象应如何理解？这时拖动系统中哪些必然要发生变化？对串励电动机情况又如何？[答案]2.10 一台正在运行的并励直流电动机，转速为1450r/min。

现将它停下来，用改变励磁绕组的极性来改变转向后（其他均未变），当电枢电流的大小与正转相同时，发现转速为1500r/min，试问这可能是什么原因引起的？[答案]2.11 并励电动机在运行中励磁回路断线，将会发生什么现象？为什么？[答案]2.12 一并励直流发电机，P N＝35kW，U N＝115V，n N＝1450r/min，电枢电路各绕组总电阻r a＝0.0243Ω，一对电刷压降2ΔU b＝2V，并励电路电阻R f＝20.1Ω。

求额定负载时的电磁转矩及电磁功率。

[答案]2.13 一台并励直流电动机，额定数据为：U N＝110V，I N＝28A，n N＝1500r/min,电枢回路总电阻R a＝0.15Ω，励磁回路总电阻R f＝110Ω。

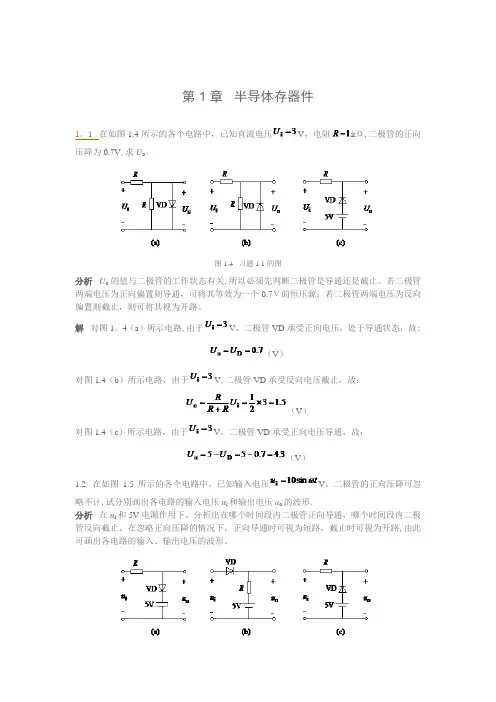

第1章半导体存器件1。

1 在如图1.4所示的各个电路中，已知直流电压V，电阻kΩ,二极管的正向压降为0.7V,求U o。

图1.4 习题1.1的图分析U o的值与二极管的工作状态有关,所以必须先判断二极管是导通还是截止。

若二极管两端电压为正向偏置则导通，可将其等效为一个0.7Ｖ的恒压源；若二极管两端电压为反向偏置则截止，则可将其视为开路。

解对图1。

4（a）所示电路,由于V，二极管VD承受正向电压，处于导通状态，故:（V）对图1.4（b）所示电路，由于V,二极管VD承受反向电压截止，故：（V）对图1.4（c）所示电路，由于V，二极管VD承受正向电压导通，故：（V）1.2 在如图1.5所示的各个电路中，已知输入电压V，二极管的正向压降可忽略不计,试分别画出各电路的输入电压u i和输出电压u o的波形.分析在u i和5V电源作用下，分析出在哪个时间段内二极管正向导通，哪个时间段内二极管反向截止。

在忽略正向压降的情况下，正向导通时可视为短路，截止时可视为开路,由此可画出各电路的输入、输出电压的波形。

图1。

5 习题1.2的图解对图1。

5（a）所示电路,输出电压u o为:u i≥5V时二极管VD承受正向电压导通,U D=0，u o=5V；u i〈5V时二极管VD承受反向电压截止，电阻R中无电流，u R=0，u o=u i。

输入电压u i和输出电压u o的波形如图1.6（a）所示。

图1。

6 习题1.2解答用图对图1。

5（b）所示电路,输出电压u o为:u i≥5V时二极管VD承受正向电压导通,U D=0,u o= u i；u i〈5V时二极管VD承受反向电压截止，电阻R中无电流,u R=0,u o=5V。

输入电压u i和输出电压u o的波形如图1。

6（b）所示。

对图1。

5（c）所示电路,输出电压u o为：u i≥5V时二极管VD承受反向电压截止，电阻R中无电流，u R=0，u o= u i；u i〈5V时二极管VD承受正向电压导通，U D=0,u o=5V。

第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。

2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。

3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。

4．一个实际的电源可以用电压源来表示，也可用电流源来表示。

5．电感元件不消耗能量，它是储存磁场能量的元件。

6．电容元件不消耗能量，它是储存电场能量的元件。

7．通常所说负载的增加是指负载的功率增加。

8．电源就是将其它形式的能量转换成电能的装置。

9．如果电流的大小和方向均不随时间变化，就称为直流。

10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。

11．电路就是电流流过的闭全路径。

12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。

13.戴维南定理可以把任一有源二端网络等效为一个电压源。

14．叠加原理只适用于线性电路，而不适用于非线性电路。

15．某点的电位就是该点到参考点的电压。

16．任意意两点间的电压就是这两点的电位差。

17．电气设备工作时高于额定电压称为过载。

18．电气设备工作时低于额定电压称为欠载。

19．电气设备工作时等于额定电压称为满载。

20．为防止电源出现短路故障，通常在电路中安装熔断器。

21．电源开路时，电源两端的电压就等于电源的电动势。

二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。

A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。

A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。

电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值；B.平均值；C. 有效值；D.瞬时值。

电工学第一章课后答案【篇一：技校电工学第五版第一章答案】第一章直流电路1—1 电路及基本物理量一、填空题（将正确答案填写在横线上）1．_电流流通的路径_为电路，由＿直流电源＿供电的电路称为直流电路。

2．电路一般由_电源_、_负载_、_导线_和_控制装置__四个部分组成。

3．电路最基本的作用：一是___进行电能的传输和转换__；二是_进行信息的传输和处理_。

4．电路通常有通路、开路、短路三种状态。

5．电荷的定向移动形成电流，电流用符号i表示，国际单位是安培（a），常用单位还有毫安（ma）和微安（ua）。

6．电流方向习惯上规定以正电荷移动的方向为电流的方向，因此，电流的方向实际上与自由电子和负离子移动的方向相反。

7．电压又称电位差，用字母u表示，国际单位是伏特（v）。

8．参考点的电位规定为零，低于参考点的电位为负值，高于参考点的电位为正值。

9．电路中某点的电位是指电路中该点与参考点之间的电压；电位与参考点的选择有关，电压与参考点的选择无关。

10．对于电源来说，既有电动势，又有端电压，电动势只存在于电源内部，其方向由负极指向正极；端电压只存在于电源的外部，只有当电源开路时，电源的端电压和电源的电动势才相等。

a．通过的电量越多，电流就越大b．通电时间越长，电流就越大 c．通电时间越短，电流就越大d．通过一定电量时，所需时间越短，电流就越大 2．图1-1所示为电流的波形图，其中(c)为脉动直流电。

3．通过一个导体的电流是5a，经过4min，通过导体横截面的电量是(c)。

a.20c.b.50cc.1200cd.2000c 4．电源电动势是衡量(c)做功本领大小的物理量。

a．电场力b．外力c．电源力5．电路中任意两点电位的差值称为(b)。

a．电动势b．电压c．电位6．电路中任意两点的电压高，则(b）。

a．这两点的电位都高 b．这两点的电位差大 c．这两点的电位都大于零*7．在电路计算时与参考点有关的物理量是(b)。

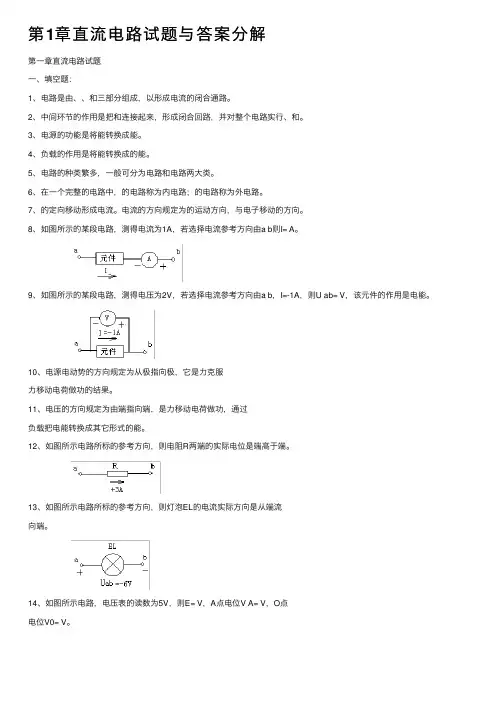

第1章直流电路试题与答案分解第⼀章直流电路试题⼀、填空题：1、电路是由、、和三部分组成，以形成电流的闭合通路。

2、中间环节的作⽤是把和连接起来，形成闭合回路，并对整个电路实⾏、和。

3、电源的功能是将能转换成能。

4、负载的作⽤是将能转换成的能。

5、电路的种类繁多，⼀般可分为电路和电路两⼤类。

6、在⼀个完整的电路中，的电路称为内电路；的电路称为外电路。

7、的定向移动形成电流。

电流的⽅向规定为的运动⽅向，与电⼦移动的⽅向。

8、如图所⽰的某段电路，测得电流为1A，若选择电流参考⽅向由a b则I= A。

9、如图所⽰的某段电路，测得电压为2V，若选择电流参考⽅向由a b，I=-1A，则U ab= V，该元件的作⽤是电能。

10、电源电动势的⽅向规定为从极指向极，它是⼒克服⼒移动电荷做功的结果。

11、电压的⽅向规定为由端指向端，是⼒移动电荷做功，通过负载把电能转换成其它形式的能。

12、如图所⽰电路所标的参考⽅向，则电阻R两端的实际电位是端⾼于端。

13、如图所⽰电路所标的参考⽅向，则灯泡EL的电流实际⽅向是从端流向端。

14、如图所⽰电路，电压表的读数为5V，则E= V，A点电位V A= V，O点电位V0= V。

15、如图所⽰电路中，未知电阻值或电流值应各为：R1= Ω，I2= A；R3= Ω。

16、如图所⽰电路，直流电动机M正在运转，测得其端电压为24V。

则安培表的读数为I= ，电动机的功率P= 。

17、为了防⽌因短路⽽引起的事故，在实际电路中⼀般都串联接⼊。

电路⼀旦发⽣短路或，它将断开电源，达到保护的⽬的。

18、⼀只标有额定电压20V、额定功率1W的灯泡。

现接在10V的电源下使⽤，则其阻值为，实际电流是，实际消耗的功率为。

19、将标有“10V、0.25W”和”“10V、1W”的两个灯泡串联起来，接在10V 的电源上⼯作，它们实际消耗的功率：“10V、0.25W”灯泡P1= W，“10V、1W”灯泡P2= W。

20、有三个阻值均为6Ω的电阻，现将它们作不同形式的联接，可以得到的四种等效电阻值分别为、、、。

总复习题及解总复习题及解一、问 答第一章答题1. 电流与电压为关联参考方向是指什么？答：电流参考方向（箭头方向）与电压降参考方向（“+”到“-”的方向）一致的方向。

第二章答题1. 应用叠加定理时，理想电压源不作用时视为短路，理想电流源不作用时视为 开路。

2、求含有受控源单口网络的戴维南（诺顿）等效电路的内阻时，屏蔽掉电源后须用 外施电压、电流 法求得。

第三章答题1、对于电容C 和电感L ，电压和电流间的关系为：，2、换路定律是指： 3、全响应解的两种表达式：（1）全响应=（零输入响应）+（零状态响应） （2）三要素法： 第四章答题1、直流电路中，感抗为0，容抗为无穷大。

2、正弦电压u(t) =2U cos (?t + ?u )对应的相量表示为uUUθ∠=•。

3、任意一个相量乘以j相当于该相量逆时针旋转90o 。

4、三相对称电源星型联结，相、线电压的关系为相电压是线电压的31倍，且相电压滞后对应线电压30°。

对称电源△接线时，线电流、相电流之间关系为线电流等于3倍相电流，相位滞后对应相电流30°。

5、电阻元件的电压电流的有效值满足：U=IR，关联参考方向下电压和电流同相位，即第五章答题无第六章答题1、本征半导体电子浓度等于空穴浓度；N型半导体的电子浓度大于空穴浓度；P型半导体的电子浓度小于空穴浓度。

2、场效应管属于电压控制型器件，晶体三极管则属于电流控制器件。

3、晶体三极管工作在放大状态时，应使发射结正向偏置；集电结反向偏置。

4、稳定二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。

5、 PN结的单向导电性，就是PN结正偏时导通，反偏时截止。

6、当温度升高时，三极管的集电极电流Ic 增加，发射结压降U BE减小。

第七章答题1、共模抑制比K CMR是差模放大倍数与共模放大倍数（绝对值）之比。

2、抑制温漂（零漂）最常用的方法是采用差放电路。

3、差分放大电路能够抑制共模信号，放大差模信号。

电路复习习题（带答案）第⼀章电路的基本概念和基本定律1.5求图⽰电路中，A点的电位。

（a）（b）习题1.5电路解：（a）等效电路如下图所⽰：（b）等效电路如下图所⽰：1.7求图⽰电路中，开关闭合前、后A点的电位。

解：开关闭合时，等效电路如图所⽰：开关打开时，等效电路如图所⽰：U、电流1I、2I和3I的⼤⼩。

1.8如图所⽰电路，求开关闭合前及闭合后的AB1.9如图所⽰电路，电流和电压参考⽅向如图所⽰。

求下列各种情况下的功率，并说明功率的流向。

（1）V 100A,2==u i ，（2）V 120A,5=-=u i ，（3）V 80A,3-==u i ，（4）V 60A,10-=-=u i解：（1）A ：)(200提供功率W ui p -=-=； B ：)(200吸收功率W ui p == （2）A ：)(600吸收功率W ui p =-=； B ：)(600提供功率W ui p -== （3）A ：)(240吸收功率W ui p =-=； B ：)(240提供功率W ui p -== （4）A ：)(600提供功率W ui p -=-=； B ：)(600吸收功率W ui p ==1.11求如图所⽰电路中,A 、B 、C 、D 元件的功率。

问哪个元件为电源？哪个元件为负载？哪个元件在吸收功率？哪个元件在产⽣功率？电路是否满⾜功率平衡条件？（已知V 40V,10V,30==-==D C B A U U U U ，A 2A,3A,5321-===I I I 。

）习题1.11电路解：W I U P A A 1501-=?-= （产⽣功率）（电源） W I U P B B 501-=?= （产⽣功率）（电源） W I U P C C 1202=?= （吸收功率）（负载）W I U P D D 802=?-= （吸收功率）（负载）0=+++=D C B A P P P P P 总所以此电路功率平衡。

1.12已知⼀电烙铁铭牌上标出“25W ，220V ”。

1. 电工学第一章习题一、填空题1． 电压的实际方向规定为( 正 )指向( 负 )，电动势的实际方向规定为由( 负 )指向( 正 )。

2． 测量直流电流的直流电流表应( 串 )联在电路当中，表的“( 正 )”端接电流的流入端，表的“( 负 )”端接电流的流出端。

3．应用叠加原理可以将一个多电源电路简化成若干个单电源电路。

某电源单独作用时，应将其它理想电压源 短路 ，将其它理想电流源 开路 。

4. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

5. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

6. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S=、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

7. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、选择题1．一段导体的电阻为Ω4，将其对折后的等效电阻为（ B ） A ．Ω2 B ．Ω1 C ．Ω8 D ．Ω42．通常电路中的耗能元件是指（ A ） A. 电阻元件 B. 电感元件 C. 电容元件 D. 电源元件1．电阻元件的性能有 （ B ） A. 储能性 B. 耗能性 C. 惯性 D. 记忆性3．将W 25、V 220的白炽灯和W 60、V 220的白炽灯串联后接到V 220的电源上，比较两灯的亮度是 （ A ） A. W 25的白炽灯较亮 B. W 60的白炽灯较亮 C. 二灯同样亮 D. 无法确定哪个灯亮4．一个电热器从V 220的电源吸取W 1000的功率，若将此电热器接到V 110的电源上，则吸收的功率为 （ D ） A. W 2000 B. W 1000 C. W 500 D. W 2505. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

直流电路复习练习题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。

2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为16 Ω。

3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。

4．一个实际的电源可以用电压源来表示，也可用电流源来表示。

5．电感元件不消耗能量，它是储存磁场能量的元件。

6．电容元件不消耗能量，它是储存电场能量的元件。

7．通常所说负载的增加是指负载的功率增加。

8．电源就是将其它形式的能量转换成电能的装置。

9．如果电流的大小和方向均不随时间变化，就称为直流。

10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。

11．电路就是电流流过的闭全路径。

12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。

13.戴维南定理可以把任一有源二端网络等效为一个电压源。

14．叠加原理只适用于线性电路，而不适用于非线性电路。

15．某点的电位就是该点到参考点的电压。

16．任意意两点间的电压就是这两点的电位差。

17．电气设备工作时高于额定电压称为过载。

18．电气设备工作时低于额定电压称为欠载。

19．电气设备工作时等于额定电压称为满载。

20．为防止电源出现短路故障，通常在电路中安装熔断器。

21．电源开路时，电源两端的电压就等于电源的电动势。

二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。

A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。

A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。

电容器的这个耐压值是根据加在它上面的电压_________来规定的A. 最大值；B.平均值；C. 有效值；D.瞬时值。

第1章习题1-1 判断题1．电荷的定向移动形成电流。

（√）2．直流电路中，电流总是从高电位流向低电位。

（√）3．电阻的体积越大，其额定的耗散功率越大。

（√）4．电阻的额定功率越大，它消耗的电能就越大。

（×）5．电阻串联时，各电阻上消耗的功率与其电阻的阻值成反比。

（×）6．电流表必须串联在电路中应用，而电压表则必须并联在电路中应用。

（√）7．在选择电器时，电器的额定电压一定要等于电源的额定电压。

（√）8．额定功率越大的电器，其消耗的电能一定多。

（×）9．电压源和电流源是同一电源的两种不同的等效模型。

（√）10．电容器和电阻器虽然结构不同，其实是同一类型的电气元件。

（×）11．电容器并联总电容量增加；电容器串联总电容量减小。

（√）12．对于同一个电容器，两端的电压越高其储存的电场能量越小。

（√）1-2 计算题1 一直流电流流过导体，已知在1min内通过导体横截面的电荷量为6000C，问该电流有多大？如果在1s内通过导体横截面的电荷量为6000C，问该电流有多大？解：根据I=Q/t, 有（1）I=6000C/60s=100A（2）I=6000C/1s=6000A2 试在图1-30中标出电流、电动势、电压的实际方向，并问通过电流表A1和A2的电流是否相等？B 、C 、D 各点的电位谁高谁低？图1-30 题2图解：因为A1、A2是串联关系，流过的电流相等；电位的排序为：B ＞C ＞D3 有两条长度为1 km 、截面积为2 mm 2的导线，一条是铝线，一条是铜线，这两条导线在常温下的电阻各为多少？要想使铝导线的电阻与铜导线的电阻相同，铝导线的截面积应增加为多大？解：（1）铝导线常温下的电阻：=⨯⨯⨯==--63610210100283.0S l R 铝铝ρ14.15Ω （2）铜导线常温下的电阻：=⨯⨯⨯==--63610210100175.0S l R 铜铜ρ8.75Ω （3）铝导线的电阻与铜导线的电阻相同时铝导线的截面积为：2636m m 23.31073.810100283.0=⨯⨯⨯=--铝S 4 有两只灯泡，额定功率都为40 W ，一只额定电压为36V ，另一只额定电压为12V ，两只灯泡工作时的电阻各为多少？如果将两只灯泡串联后接于48V 的电源上，哪只灯泡的电压超过了额定电压？将会有什么现象发生？解：（1）工作电压为36VR =U 2/P =32.4Ω （2）工作电压为12VR =U 2/P =3.8Ω（3）串联接于48V 电源上 两电阻之和为R =32.4+3.8=36.2Ω 根据串联电阻分压公式有2.4348364.3211=⨯==U R R U V U 2=48-43.2=4.8V额定电压为36V 的灯泡过压，灯丝会烧断。

第1章直流电路及其分析方法-选择复习题1．如图所示电路中，当电阻Ｒ2增加时，电流Ｉ将______。

(A) 增加(B) 减小(C) 不变2．二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。

(A) 25Ｗ白炽灯的灯丝电阻较大(B) 100Ｗ白炽灯的灯丝电阻较大(C) 25Ｗ白炽灯的灯丝电阻较小3．常用电容器的两项主要数据是电容量和耐压值。

电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值；B.平均值；C. 有效值；D.瞬时值。

4．图所示电路中，A、B端电压ＵAB＝______。

A. -2VB. 2VC. -1VD. 3V5．电路如图所示,它的戴维南等效电路中,ＵOC和ＲO应是______。

A. 6V，2ΩB. 4.5V，2ΩC. 2V，2ΩD. 3V，3Ω6．如图所示电路, 电流源两端电压Ｕ=_ _V。

A. 15VB. 10VC. 20VD. -15V7．图示电路中Ｒ1增加时电压Ｕ2将_ ___。

A. 不变B. 减小C. 增加8．通常电路中的耗能元件是指______。

A.电阻元件B.电感元件C.电容元件D.电源元件9．用具有一定内阻的电压表测出实际电源的端电压为6V，则该电源的开路电压比6V_ ____。

A. 稍大B. 稍小C. 严格相等D. 不能确定10．电路如图所示，B、C两点间的电压U BC为：_____。

A. 2VB. 8VC. 0VD. -2V11．图示电路中，发出功率的电路元件为___ __。

A.电流源；B. 电压源；C. 电压源和电流源。

12．图示电路中，电流值I=_____。

A. 2A；B. 4A；C. 6A；D. -2A。

13．图示电路中，欲使I1= I/4，则R1、R2的关系式为______。

A. R1=3R2B.R1=R2/3C. R1=R2/4D.R1=4R214．图示电路中，U=-10V，则6V电压源发出的功率为_____W。
