{技术管理套表}三相复费率预付费电能表技术要求三相预付费、多费率电能表技术规范华北电力科学研究院有限责任公司2005年10月1范围制订本规范的目的，是为电能表生产制造企业在设计、制造、订货、验收、使用电能表时提供必要的技术规范要素。

有关电能表的各项要求，本规范所述的电能表应符合相应IEC标准、国家标准、行业标准的要求，本规范不重复叙述。

本规范仅规定华北电网公司系统所属供电企业选用的预付费表、多费率表在通用标准的基础上，还需具备的功能、技术性能，以及必须通过的试验项目等内容。

2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款，并建议采用引用文件的最新版本于本规范。

GB/T15284-2002多费率电能表特殊要求GB/T17215-20021级和2级静止式交流有功电能表GB/T17882-19992级和3级静止式交流无功电能表GB/T17883-19990.2S级和0.5S级静止式交流有功电能表GB/T18460.3-2001IC卡预付费售电系统第3部分：预付费电能表IEC62051：1999电能计量术语IEC62052-11：2003交流电测量设备-通用要求试验和试验条件-第11部分：计量设备IEC62053-211和2级静电式交流有功电能表的特殊要求IEC62053-220.2S和0.5S级静电式交流有功电能表的特殊要求IEC62053-232和3级静电式交流无功电能表的特殊要求DL/T828-2002单相交流感应式长寿命技术电能表使用导则DL/T830-2002静止式单相交流有功电能表使用导则3术语和定义3.1普通电能表只具有单一的计量有功和无功电能，平均寿命的统计分布服从指数分布规律，平均寿命为10年及以下的测量频率为50Hz（或60Hz）的电能表。

3.2预付费电能表具有电能计量、数据处理功能，使用电户必须先付费方可用电的仪表。

3.3多费率电能表具有1个以上计数器且每一个计数器在规定的时间间隔内对应不同费率进行电能累积的电能表。

黑白电能表具有两个费率时段，是多费率电能表的一种。

3.6时段和费率根据负荷曲线的不同水平，将一天中的24小时划分成的相应的时间段，称之为时段；与各时段对应的电费价格称之为费率。

4分类4.1按准确度等级分类有功电能表：0.2S、0.5S、0.5、1.0S、1.0、2.0S和2.0级无功电能表：2和3级4.2按工作原理分类1.电子式电能表4.3按功能分类1.预付费电能表2.多费率电能表4.4按被测量相数分类1.单相电能表2.三相电能表4.5按接入线路方式分类1.直接接入式2.经互感器接入式5技术要求5.1环境条件5.1.1参比温度及参比湿度参比温度为23︒C；参比湿度为40%~60%。

5.1.2温度、湿度范围表1温度范围表2湿度范围5.2电气基本要求5.2.1参比频率为50Hz（或60Hz）。

5.2.2参比电压表3♦工作电压范围：在0.7Un—1.2Un范围内仪表能正常工作。

在接地故障情况下，应能承受2倍额定电压4小时不损坏。

♦三相三线断一相、三相四线断两相时，电表能正常工作。

5.2.3基本电流表4♦电能表在确定的倍率电流内运行时，误差特性应满足等级指数的要求。

♦倍率电流值在2－10倍额定电流范围内。

5.2.4准确度等级：有功0.2S、0.5S、0.5、1.0S、1.0、2.0S、2.0级；无功2.0、3.0级；5.2.5脉冲常数表6：推荐的脉冲常数5.2.6电池采用环保产品，电池容量≥1Ah。

断电后可维持电表的表内程序和时钟连续运行3年以上，使用寿命＞10年。

不允许使用再充电电池，计时和抄表电池独立设置，抄表电池在停电后可抄表300次。

5.3误差要求5.3.1基本要求对于机械式电能表的误差要求，应符合GB/T15283中的有关规定。

对于电子式电能表的误差要求，0.2S级、0.5S级有功电能表应符合IEC62053-22的规定；1.0S、2.0S级有功电能表应符合表5的规定；1级、2级有功电能表应符合IEC62053-21的规定；2级、3级无功电能表应符合IEC62053-23的规定。

表55.3.2误差重复性对同一被试样品相同的测试点，进行重复测试，相邻测试结果间的最大误差变化的绝对值不能超过表6的限定值。

表65.3.3误差一致性同一批次数只被试样品在同一测试点测试误差间的最大差值的绝对值不能超过表7的限定值。

表75.3.4负载电流升降变差电能表基本误差按照负载电流从小到大，然后从大到小的顺进行两次测试，记录各点误差；同一只被试样品在相同负载点处的误差变化的绝对值不能超过表8的限定值。

表85.4功能要求5.4.1多费率电能表功能应符合北电力科学研究院有限责任公司《多功能电能表技术规范》中有关费率的技术要求。

5.4.2预付费电能表功能1.电能计量正确计量并记录流经仪表的有功电能。

2.显示1)具有电能脉冲显示。

2)应有售电卡读写成功显示。

3)应能显示表号、累计用电量、剩余电量（或电费）、反向用电量、负荷限定值、错误信息提示等。

4）电能表的信息用LCD电子显示器汉字背光显示信息，LCD应选用增强型（FSTN），工作温度范围-20℃～+70℃。

在正常使用条件下，LCD寿命>10年。

5）循环显示及按键显示方案.电能表的显示方式有自动循环显示和手动显示两种.电能表平时处于循环显示状态，循环显示的内容和显示间隔均可通过通讯设置。

在循环显示状态下，按动电能表面板上的显示按键，就可以切换到手动显示状态。

首次按键切换到显示代码为“00”的显示状态，再次按下显示01、02、03……90……项，然后又从00项开始依次显示。

在手动显示状态下，如果60秒内没有按任何键（铅封键除外），则自动切换到循环显示状态。

若按下显示按键3秒以上不松开，也将切换到循环显示状态。

显示的数据内容由显示代码结合汉字提示标识显示内容,如下表(随各种功能陆续添加中...)备注：各单位根据实际需要，可增加或删减表计显示内容3.监控1)具有先付费后用电的功能，所付费用/预购电量达到预置的下限值时，发出声、光等提示信息。

2)当出现反向用电时，电能表应有纪录并给出标示显示。

3)当预付费系统出现故障时，应有声或光报警信号。

4)若使用备用电池，则应有电池电压信息显示。

4.记忆具有供电电源停电时保存剩余电量和其他需保护的信息的功能。

5.辩伪使用非指定介质时，电能表不应接受并记录。

6.迭加电能表内剩余电量与新购电量可以叠加。

7.返写用户将指定介质插入电能表后，电能表应能自动将当前剩余电量或剩余金额、累计用电量及电能表状态等信息返写到介质中，供售电管理系统查询。

8.受检电能表可以接受由售电管理系统制作的检查介质的检查，并能将电能表当前状态的信息返写至检查介质中。

9.安全防护当使用非指定介质或进行非法操作时，电能表应有防护作用。

在撤销非指定介质或非法操作后，电能表应能正常工作且数据不丢失。

10.补遗当用户原售电卡遗失，通过一定程序补遗后，电能表应能接受新补的售电卡，并拒绝原售电卡。

11.冻结对按多种电价（费率）计费的电能表应能在供电部门设定的每月冻结时间对所需的电能表内剩余的电量、累计用电量等数据进行结算并存储。

13.计时对多种电价（费率）计费的电能表应有计时功能，其计时准确度按GB/T9092-1998中4.5的规定。

14.响应时间在售电卡插入后，电能表应在2S内读写完毕。

5.4.3显示要求1)具有电量显示，显示位数不小于8位（含2位小数）；并采用国际单位制：kW、kvar、kWh、kvarh等。

2)显示数据清晰可辨。

3)电子式电能表可以显示自检报警或出错代码。

5.5结构要求5.5.1电能表的设计和结构应能保证在额定条件下使用时不引起任何危险。

5.5.2表壳应能实施封印，只有破坏封印后才能触及表内部件。

罩壳要求密封防尘并有一定的强度，由能抗变形、抗腐蚀、抗老化的阻燃材料制成。

表底壳具有不燃性。

220/380V的电能表如表壳的全部或部分是金属材料时，应装有保护接地端。

5.5.3用尺寸不小于80mm×45mm的LCD电子显示器汉字背光显示信息。

用电子显示时，其非易失贮存器最少记忆时间应是4个月。

计度显示记录的基本单位应是kWh。

5.5.4电能表应有光电隔离无源脉冲输出端子。

5.5.5多费率电能表配置数据通讯接口。

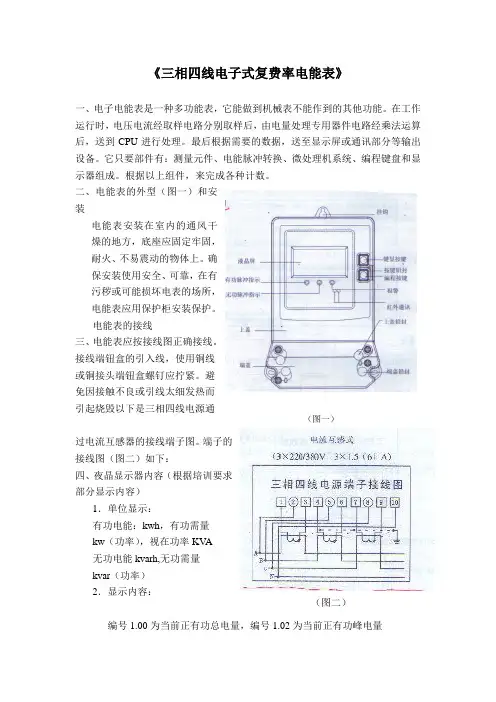

5.5.6端子座和端子盖应具备耐热和阻燃，不应由于与其接触的带电体的过热而引起燃烧，端子座应有足够的绝缘性能和机械强度，每只电能表的端子盖应清晰标出接线图，对于三相接线图应标出相序。

5.57表内所有器件均能防锈蚀、防氧化，紧固点牢靠，所有集成芯片采用贴片方式。

5.5.8铭牌标志应清晰，能防紫外线辐射，不褪色。

5.5.9外型尺寸约为长245mm×宽175mm×高80mm，表计安装孔心距离为245mm，表外壳上下方两固定孔心距离约为150mm，上挂表卡子应有适当的活动余量,且应能外露出完整的安装孔。

电能表的插卡孔应设在电能表右侧面。

5.5.10铭牌标志应清晰，能防紫外线辐射，不褪色。

同时电能表铭牌应留有粘贴华北电网各供电公司计量所提供的条形码的位置，粘贴尺寸为15×70mm,条形码粘贴纸由制造厂进行粘贴，铭牌上表号与条形码上表号一致。

条形码格式选用28码18位。

5.5.11继电器的要求：对单相电能表采用内置磁保持继电器，其出口回路应有防误动作和便于现场测试的安全措施，触电额定功率：交流250V、5A、380V、2A或110V、0.5A 的纯电阻负载：触电寿命：通、断上述电流不小于105次。

对三相电能表外置微型断路器，微型断路器为自带延时分励装置，可外控的专用断路器。

可用于对单相终端配电系统过载、断路故障进行保护和完全电气隔离，同时可在预付费卡表电度表与微型断路器间建立信号联络，由电能表内电路控制或当信号联络失效时，微型断路器自动切断限制供电。

为保证该微型断路器各项功能技术指标满足华北电网预付费卡式电能表箱的使用特制定如下验收项目。

1、引用标准：IEC60898-95《家用及其类似场所用过电流保护短路器》GB10963-89《家用及其类似场所用短路器》企业标准ES-S250S-04《带延时分励功能的微型断路器》JJG307-1988交流电能表（电度表）检定规程2、主要验收项目：额定分断能力：6kA(20A)；机械寿命：6000次循环工作范围：（70%—120%）Un延时动作时间T：0.5S<T<2S复位时间：<3min工频耐压试验：加2kV保持1min绝缘应不被击穿。

外形尺寸（单位mm）5.6软件及通讯接口要求应符合北电力科学研究院有限责任公司《多功能电能表技术规范》中有关费率的技术要求。

5.7可靠性要求5.7.1具有计量技术监督部门颁发的计量器具许可证5.7.2国家电网公司质检中心全性能检测报告5.7.3华北电科院电测量所全性能检测报告5.7.4电能表自验收合格之日起，如买方按“使用说明书”的规定进行运输、保管、安装和使用，当产品出现质量问题时，厂家应在两年之内免费更换新表，五年之内免费维修，并在寿命周期内提供技术支持和维修。
