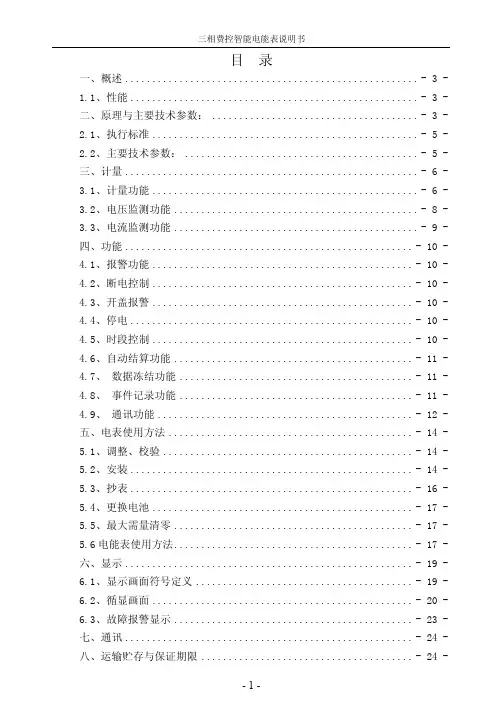

三相费控智能电能表 说明书

..

;,. 三相四线费控智能电能表使用说明书

DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、 永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。该表 集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、 功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能， 又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄 表等。以手持电脑为媒介实现用户与供电部门计算机的信息传输。本表还具有双 RS485 接口，方便电力部门实现计算机网络管理。并采用多种软件、硬件抗干扰措施，保证 电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。 1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保 证整机长期稳定工作。精度基本不受频率，温度、电压变化影响。整机体积小，重量 轻，密封性能好，可靠性较其它同类产品有明显提高。 1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时 段等参数的设置，进而对用户的用电实施远程管理。 1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历， 时钟、时段程序控制功能正常运行，来电后自动投入运行。在电能表端钮盒上设置有 光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志 的表常数一致。 1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根 据本地区具体情况自行选择一种或多种传输方式。电能表通讯规约符合 DL/T645。三相四线费控智能电能表使用说明书 - 4 - 二、原理与主要技术参数： A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字 信息后，计算出各相电压、电流、功率、电能，CPU

 = New for this model year

- 1 -MECHANICAL ●Aluminum Front Bumper Beam●Aluminum Tower to Tower Brace ●Brembo™ Calipers – 6-piston (front), 4-piston (rear)●Engine – 5.2L Ti-VCT V8 with Flat Plane Crank ●Engine Oil, Transmission and Differential Coolers ●Front Radiator Block Off Plate●Integrated Driver Control (IDC) System●Leather-wrapped Mechanical Parking Brake●Transmission – TREMEC® 6-speed Manual●Two piece, smooth ventilated brake rotors— Front – 394mm— Rear – 380mm

EXTERIOR ●Dual Exhaust with Electronic Valves and Quad Tips●Easy Fuel® Capless Fuel-Filler ●Hood Vent●Intelligent 3-blink Turn Signal●LED Sequential Taillamps●Rear Diffuser ●Rear Spoiler ●Tires – Michelin Pilot Cup Sport 2— Front – 295/35R19— Rear – 305/35R19●Tire Inflator and Sealant Kit●Wheels – Ebony Black Painted Aluminum— Front – 19" x 10.5"— Rear – 19" x 11"

DTZY858/DSZY858型三相费控智能电能表系列

三相费控智能电能表系列DTZY858/DSZY858三相费控智能电能表是我公司研制开发的新一代智能型电能计量

产品：由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及

处理、实时监测、自动控制、信息交互等功能的电能表；采用现代微电子技术、计算

机技术、电测量技术、数据通信技术研制而成；能精确计量电网中的用电数据，正确

追溯电网供用电过程所发生的 各类事件，病具备负荷控制功能，用户可提前要求选配

内置继电器或外置继电器对用电负荷进行控制。具有脉冲输出、RS-485通信接口，无

线远程通讯方式、可选配远程或本地费控方式，使用、维护简单方便，是电力部门在

智能电网建设中的理想计量器具。产品概述

功能特点

□ 合相正反向分时计量有功电能、无功电能、有功需量。

□ 分相正反向计量有功电能。

□ 合相正反向计量有功最大需能。

□ 有功电能计量精确，长期工作不需调校。

□ 电压、电流、功率测量功能。

□ 具有阶梯计费功能，阶梯起始电量和电价可设。

□ 年时区、费率时段、费率电价可设置功能。

□ 具有远程费控功能。

□ 数据储存功能：存储上12个结算日电量及其他重要数据。

□ 定时冻结：存储12次指定时刻、事件间隔的电量等数据。

□ 瞬时冻结：可接收瞬时冻结命令，冻结电量等数据，存储最后3次数据。

□ 约定冻结：再新老两套费率/时段转换、阶梯电价转换或电力公司认为有特殊需求

时，冻结转换时刻的电能量以及其他重要数据。

□ 日冻结：冻结每天零点或设定时刻的电量等数据，可存储2个月的数据量。

□ 负荷记录：记录多项运行参数，记录项、间隔时间、起始时间可设置。

□ 事件记录功能。

□ 事件主动上报功能。

□ 具有红外、RS485通讯接口。

□ 广播校时不要求应答，仅当从站的日历和时钟与主站的时差在±5min以内时执行校

时命令，每天只允许校对一次。

□ 信息采用LCD显示方式，显示带背光功能。

□ 带备用电池，可实现停电抄表与停电显示功能。

DTZY9668C-Z型

三相费控智能电能表

使用说明书

（GW-V18.1-698）精准计量能源，绿色拥抱地球

-1-一、概述DTZY9668C-Z型三相费控智能电能表是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。该表具有电能计量、需量测量、显示、校时、冻结、负荷记录、电能表运行参数的测量及监测、停电抄表、数据存储、远程费控、时钟、时段及费率等功能，满足电力部门及时有效地对用户进行现代化科学管理的需求。符号DL/T698.45-2017电能信息采集与管理系统-面向对象的数据交换协议。二、主要规格产品型号名称电压规格电流规格

DTZY9668C-Z三相四线费控智能电能表3×220/380V3×1.5(6)A3×5(60)A3×10(100)A3×57.7/100V3×1.5(6)A3×0.3(1.2)A三、主要性能3.1基本误差符合GB/T17215.301-2007《多功能电能表特殊要求》中对误差的要求。3.2电气参数：3.2.1电压范围规定的工作范围0.9Un～1.1Un扩展的工作范围0.8Un～1.15Un极限工作范围0.0Un～1.15Un3.2.2标准参比频率：参比频率的标准值为50Hz。3.2.3功耗：3.2.3.1电压线路功耗a)在三相施加参比电流和参比电压、参比频率条件下，电能表处于非通信状态，背光关闭，每一电压线路的有功功率和视在功率消耗不大于1.5W、6VA。b)电能表在通信状态下，电压线路的有功功率不大于8W。3.2.3.2电流线路功耗电能表在参比电流和参比频率下，当参比电流小于10A时每一电流线路的视在功率消耗不超过0.2VA，当参比电流大于或等于10A时每一电流线路的视在功率消耗不超过0.4VA。3.2.4时钟准确度：≤0.5s/d(23℃±2℃)，具有时钟温度补偿功能。精准计量能源，绿色拥抱地球

-2-3.3气候、环境条件：3.3.1参比温度为23℃；相对湿度为45%～75%。3.3.2温度范围：户内式户外式规定的工作范围-10C～45C-25C～60C极限工作范围-25C～60C-40C～70C寒冷地区极限工作范围-25C～60C-45℃～70℃储存和运输极限范围-25C～70C-40C～70C寒冷地区储存和运输极限范围-25C～70C-45C～70C3.3.3相对湿度范围：年平均<75%30天（这些天以自然方式分布在一年中）95%在其他天偶然出现85%3.4大气压力：电能表在海拔4000m及以下（63.0kPa～106.0kPa）能正常工作，高海拔地区要求电能表满足在海拔4000m～4700m正常工作。3.5外形尺寸：290mm（高）×170mm（宽）×85mm（厚）。四、主要功能4.1计量功能a)具有正向、反向有功电能量和四象限无功电能量计量功能，并可以据此设置组合有功和组合无功电能量。b)四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功1和组合无功2的计算、记录、显示。c)具有分时计量功能，可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能。d)具有计量分相有功电能量功能；不应采用各分相电能量算术加的方式计算总电能量。4.2费控功能电费计算在远程售电系统中完成。电能表利用RS-485接收远程售电系统下发的拉闸、允许合闸、精准计量能源，绿色拥抱地球
