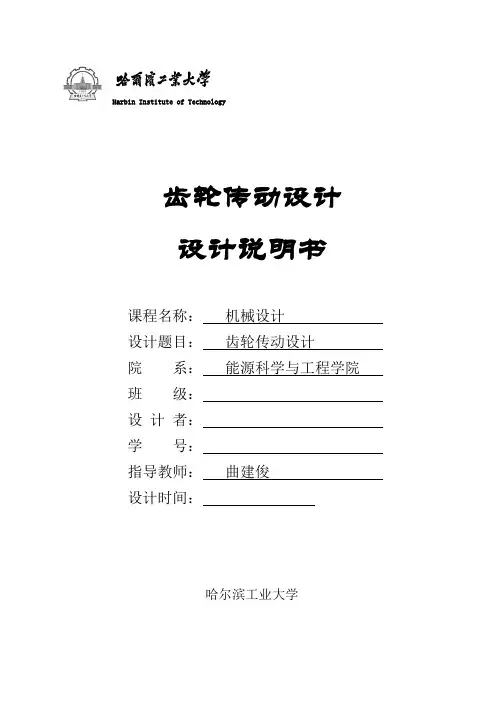

Harbin Institute of Technology齿轮传动设计设计说明书课程名称：机械设计设计题目：齿轮传动设计院系：能源科学与工程学院班级：设计者：学号：指导教师：曲建俊设计时间：哈尔滨工业大学目录一、设计题目--------------------------------------------------------------------------------2二、选择齿轮材料、热处理方式、精度等级----------------------------------------2三、初步计算传动主要尺寸--------------------------------------------------------------3四、确定传动尺寸--------------------------------------------------------------------------4五、校核齿根弯曲疲劳强度--------------------------------------------------------------5六、计算齿轮传动其他尺寸--------------------------------------------------------------6七、大齿轮结构设计-----------------------------------------------------------------------7八、参考文献--------------------------------------------------------------------------------8一、设计题目设计题目:设计绞车（带棘轮制动器）中的齿轮传动传动方案如下图所示:已知数据：方案电动机工作功率dP/kW电动机满载转速mn/(r/min)工作机的转速wn/(r/min)第一级传动比1i轴承座中心高H/mm最短工作年限FC3 220 8年3班 25%注：FC--电动机额定负载时间持续率。
设计说明书——普通V带传动ＣＡＤ系别：机械设计制造及其自动化姓名:蒋延达学号：H100811204班级：1008101时间:2012。
11。
1指导教师：宋宝玉一：普通V带传动设计内容和任务1、普通V带传动设计内容给定原始数据：传递的功率P，小带轮转速n,传动比i及工作条件.设计内容：带型号,基准长度Ld，根数Z,传动中心距a，带轮基准直径dd1、dd2，带轮轮缘宽度B,初拉力F0,和压轴力Q。
2、CAD任务：（1）编制V带传动设计程序框图。
(2)编制V带传动设计原程序.（3)按习题或作业中数据运行程序，要求对每一组数据各按三种V带型号计算，对每一种带型号选三种小带轮直径进行计算并输出所有结果。
二、变量标识符//请勿将本程序用于其他用途//在未经设计者允许请勿转载、复制等侵权行为//这个程序凝聚了设计者的巨大心血请尊重劳动者的成果//设计者蒋延达H100811204//时间2012。
11.1 22:50 哈尔滨工业大学A02公寓#include〈stdio。
h>#include〈math.h>#include〈stdlib.h〉#include<ctype.h〉＃include ”process。
h"＃define Pi 3.1415926double P,Pd，KA，n1,aMIN,aMAX，V,a，Ld0，ALF1，z,P0，DIFP0,Kb,Ki，KL,KALF,F0,FQ，j，c，m0;char TYPE，q;int Ld，dd1,dd20,dd2，i，reply;char A，B，C，D,E,Y，Z；main（）｛printf("设计者蒋延达\n")；printf(”以下用到的表均取自《机械设计》第五版，宋宝玉，王黎钦，著，高等教育出版社2009年;\n”)；printf（”V带的型号选用Z，A,B，C,D,E六种可选带型;\n"）;printf（"请输入额定功率P(kW）:”)；scanf("％lf”,&P）；//名义功率printf("请输入转速n1(r/min）:”）；scanf（”％lf"，＆n1);//小带轮转速printf(”请查表5。

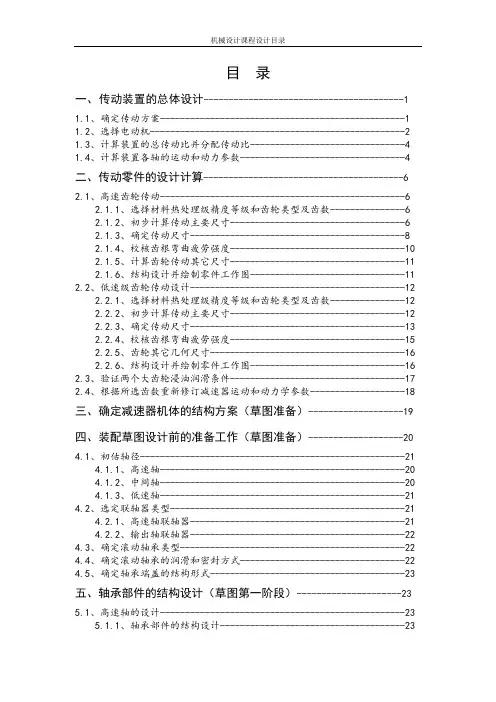

机械设计课程设计目录目录一、传动装置的总体设计----------------------------------------11.1、确定传动方案-------------------------------------------------11.2、选择电动机---------------------------------------------------21.3、计算装置的总传动比并分配传动比-------------------------------41.4、计算装置各轴的运动和动力参数---------------------------------4二、传动零件的设计计算----------------------------------------62.1、高速齿轮传动-------------------------------------------------62.1.1、选择材料热处理级精度等级和齿轮类型及齿数---------------62.1.2、初步计算传动主要尺寸-----------------------------------62.1.3、确定传动尺寸-------------------------------------------82.1.4、校核齿根弯曲疲劳强度-----------------------------------102.1.5、计算齿轮传动其它尺寸-----------------------------------112.1.6、结构设计并绘制零件工作图-------------------------------112.2、低速级齿轮传动设计-------------------------------------------122.2.1、选择材料热处理级精度等级和齿轮类型及齿数---------------122.2.2、初步计算传动主要尺寸-----------------------------------122.2.3、确定传动尺寸-------------------------------------------132.2.4、校核齿根弯曲疲劳强度-----------------------------------152.2.5、齿轮其它几何尺寸---------------------------------------162.2.6、结构设计并绘制零件工作图-------------------------------162.3、验证两个大齿轮浸油润滑条件-----------------------------------172.4、根据所选齿数重新修订减速器运动和动力学参数-------------------18三、确定减速器机体的结构方案（草图准备）-------------------19四、装配草图设计前的准备工作（草图准备）-------------------204.1、初估轴径-----------------------------------------------------214.1.1、高速轴-------------------------------------------------204.1.2、中间轴-------------------------------------------------204.1.3、低速轴-------------------------------------------------214.2、选定联轴器类型-----------------------------------------------214.2.1、高速轴联轴器-------------------------------------------214.2.2、输出轴联轴器-------------------------------------------224.3、确定滚动轴承类型---------------------------------------------224.4、确定滚动轴承的润滑和密封方式---------------------------------224.5、确定轴承端盖的结构形式---------------------------------------23五、轴承部件的结构设计（草图第一阶段）---------------------235.1、高速轴的设计-------------------------------------------------235.1.1、轴承部件的结构设计-------------------------------------235.1.2、阶梯轴各部分直径的确定---------------------------------235.1.3、各部分轴段长度的确定-----------------------------------245.1.4、键连接的设计-------------------------------------------255.2、中间轴的设计-------------------------------------------------255.2.1、轴承部件的结构设计-------------------------------------255.2.2、阶梯轴各部分直径的确定---------------------------------255.2.3、各部分轴段长度的确定-----------------------------------265.2.4、键连接的设计-------------------------------------------275.3、输出轴的设计-------------------------------------------------275.3.1、轴承部件的结构设计-------------------------------------275.3.2、阶梯轴各部分直径的确定---------------------------------275.3.3、各部分轴段长度的确定-----------------------------------285.3.4、键连接的设计-------------------------------------------29六、轴/轴承/键连接的校核计算---------------------------------296.1、轴的强度校核-------------------------------------------------296.2、轴上键校核---------------------------------------------------336.3、轴承寿命校核-------------------------------------------------34七、传动零件/轴上其它零件/与轴承支点结构有关零件的结构设计（草图第二阶段）-----------------------------------------------367.1、齿轮结构设计-------------------------------------------------367.2、轴承端盖结构设计---------------------------------------------377.3、挡油板的结构设计---------------------------------------------387.4、套筒的结构设计-----------------------------------------------39八、机体结构的设计（草图第三阶段）--------------------------40九、减速器附件的设计（草图第三阶段）------------------------41十、参考文献----------------------------------------------------42。
Harbin Institute of Technology大作业设计说明书课程名称：机械设计设计题目：V带传动电算院系：机电学院班级：11208108设计者：石茜学号：1120810812指导教师：古乐设计时间：2014.11.11哈尔滨工业大学目录一、设计方案1、普通V带传动已知条件题目原始数据：传递的功率P，小带轮转速 n1，一级传动比i，工作状况及工作时间程序设计需要计算的内容：带型号，基准长度Ld，根数Z，传动中心距a，带轮基准直径dd1、dd2，带轮轮缘宽度B，初拉力F0和压轴力Q。
2、传动设计要求（1）编制V带传动设计程序框图。
（2）编制V带传动设计原程序。
（3）运行程序进行相应计算。
3、设计思路按照程序设计框图所需数据依次定义相应数据，按照流程图的数据依次进行程序的编写，在相应地方加入数据判据使输入数据及结果满足题目要求条件。
4、设计方案在起始时提示相应语句，要求用户输入相应原始数据，在需要进一步选择参数时提示相应语句并给出判断语句以防用户输入的数据不在所要求范围内，确定相应数据后依照流程图编写相应公式进行数据计算，判断结果是否符合条件，若符合询问是否继续进行计算，不符合要求其重新输入数据。
5、程序流程框图二、主程序clear all;disp('设计：机电工程学院 1120810812 石茜')disp('请输入V带原始数据');p=input('电动机工作功率(kw) P=');n=input('电动机满载转速(r/min) nm=');i=input('第一级传动比 i1=');a=input('请输入最短工作工作年限 a年b班 a=');b=input(' b=');disp('是否反复起动、正反转频繁或工作条件恶劣');ka1=input('是请输入1，否请输入0。
哈尔滨工业大学机械设计作业设计计算说明书题目: 轴系部件设计系别: 英才学院班号: 1436005姓名: 刘璐日期: 2016.11.12哈尔滨工业大学 机械设计作业任务书题目： 轴系部件设计设计原始数据：图1表 1 带式运输机中V 带传动的已知数据方案 d P （KW ） (/min)m n r(/min)w n r1i轴承座中心高H （mm ）最短工作 年限L 工作环境 5.1.2496010021803年3班室外 有尘机器工作平稳、单向回转、成批生产目录一、带轮及齿轮数据 (1)二、选择轴的材料 (1)三、初算轴径d min (1)四、结构设计 (2)1. 确定轴承部件机体的结构形式及主要尺寸 (2)2. 确定轴的轴向固定方式....................................... 错误!未定义书签。
3. 选择滚动轴承类型，并确定润滑、密封方式 .................. 错误!未定义书签。
4. 轴的结构设计................................................ 错误!未定义书签。
五、轴的受力分析 (4)1. 画轴的受力简图 (4)2. 计算支承反力 (4)3. 画弯矩图 (5)4. 画扭矩图 (5)六、校核轴的强度 (5)七、校核键连接的强度 (7)八、校核轴承寿命 (8)1. 计算轴承的轴向力 (8)2. 计算当量动载荷 (8)3. 校核轴承寿命 (8)九、绘制轴系部件装配图（图纸） (9)十、参考文献 (9)一、带轮及齿轮数据已知带传动输出轴功率P= 3.84 kW，转矩T= 97333.33 N·mm，转速n= 480 r/min，轴上压力Q = 705.23 N，因为原本圆柱直齿轮的尺寸不满足强度校核，故修改齿轮尺寸为分度圆直径d1 =96.000 mm，其余尺寸齿宽b1 = 35 mm，螺旋角β = 0°，圆周力F t = 2433.33 N，径向力F r = 885.66 N，法向力F n = 2589.50 N，载荷变动小，单向转动。
Harbin Institute of Technology机械设计大作业题目：V带传动设计院系：机电工程学院班级：姓名：学号：©哈尔滨工业大学目录一 任务书 (2)二 选择电动机 (3)三 确定设计功率d P (3)四 选择带的型号 (3)五 确定带轮的基准直12d d d d 和 (3)六 验算带的速度 (4)七 确定中心距a 和V 带基准长d L (4)八 计算小轮包1 (4)九 确定 V 带Z (4)十 确定初拉0F (5)十一 计算作用在轴上的压Q (6)十二 带轮结构计 (6)十三 运动学计算 (7)十四 参考文献 (7)带传动设计任务书题目: 设计绞车（带棘轮制动器）中的V带传动结构简图见下图:。
原始数据如下：室内工作、工作平稳、机器成批生产一、选择电动机由方案图表中的数据要求，查文献2表2-1 Y系列三相异步电动机的型号及相关数据可选择Y132S-6。
如图1.1，电机尺寸示意图。
可查得轴径D=38mm,E=76mm，F=10mm，G=33mm。
图1.1 电动机尺寸示意图二、确定设计功率d P设计功率是根据需要传递的名义功率、载荷性质、原动机类型和每天连续工作的时间长短等因素共同确定的，表达式如下：d A m P K P =式中 m P ——需要传递的名义功率A K ——工作情况系数，按文献1表5.7工作情况系数A K 选取A K =1.1；考虑到本装置的工作环境，A K 值应扩大1.1倍 所以1.1 1.1 3.0 3.63d A m P K P KW ==⨯⨯=三、选择带的型号根据d P 、n 1，查看文献1表5.7可选取A 型带。
四、确定带轮的基准直径12d d d d 和查文献1表5.8 可得V 带带轮最小基准直径min d d 知A 型带min d d =75mm,又由表5.8选取小带轮基准直径：d1d 112mm =大带轮基准直径：21 3.2112358.4d d d i d mm =⨯=⨯=查文献1表5.4选取大带轮基准直径2355d d mm =；其传动比误差i 3.2-3.17=0.94%5%3.2i ∆=<，故可用。

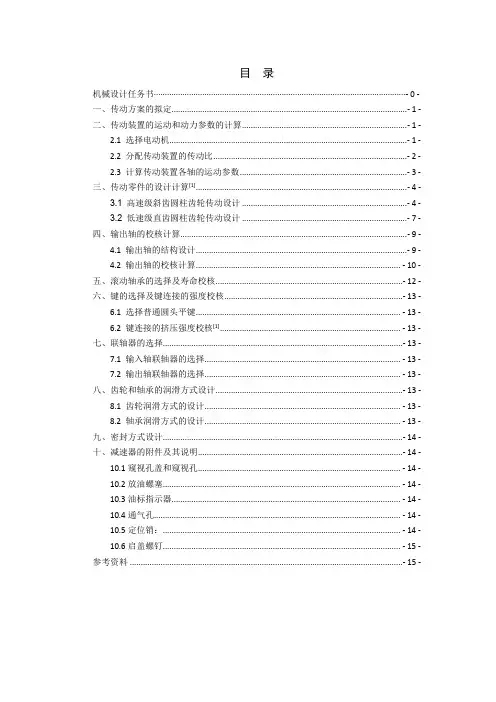

目录机械设计任务书··················································································································- 0 -一、传动方案的拟定........................................................................................................... - 1 -二、传动装置的运动和动力参数的计算........................................................................... - 1 -2.1 选择电动机............................................................................................................- 1 -2.2 分配传动装置的传动比........................................................................................- 2 -2.3 计算传动装置各轴的运动参数............................................................................- 3 -三、传动零件的设计计算[1]................................................................................................ - 4 -3.1 高速级斜齿圆柱齿轮传动设计 ...........................................................................- 4 -3.2 低速级直齿圆柱齿轮传动设计 ...........................................................................- 7 -四、输出轴的校核计算....................................................................................................... - 9 -4.1 输出轴的结构设计................................................................................................- 9 -4.2 输出轴的校核计算............................................................................................. - 10 -五、滚动轴承的选择及寿命校核..................................................................................... - 12 -六、键的选择及键连接的强度校核................................................................................. - 13 -6.1 选择普通圆头平键............................................................................................. - 13 -6.2 键连接的挤压强度校核[1].................................................................................. - 13 -七、联轴器的选择............................................................................................................. - 13 -7.1 输入轴联轴器的选择......................................................................................... - 13 -7.2 输出轴联轴器的选择......................................................................................... - 13 -八、齿轮和轴承的润滑方式设计..................................................................................... - 13 -8.1 齿轮润滑方式的设计......................................................................................... - 13 -8.2 轴承润滑方式的设计......................................................................................... - 13 -九、密封方式设计............................................................................................................. - 14 -十、减速器的附件及其说明............................................................................................. - 14 -10.1窥视孔盖和窥视孔............................................................................................ - 14 -10.2放油螺塞............................................................................................................ - 14 -10.3油标指示器........................................................................................................ - 14 -10.4通气孔................................................................................................................ - 14 -10.5定位销：............................................................................................................ - 14 -10.6启盖螺钉............................................................................................................ - 15 - 参考资料 ............................................................................................................................ - 15 -一、传动方案的拟定图-1 传动方案简图由于传递功率较小，因此采用结构简单、价格便宜、标准化程度较高的齿轮传动，以降低制造成本。
H a r b i n I n s t i t u t e o f T e c h n o l o g y机械设计大作业题目：V带设计院系：能源科学与工程学院班级：1202104姓名：刘翼学号：1120200623指导教师：张锋©哈尔滨工业大学目录一 任务书 (1)二 选择电动机 (2)三 确定设计功率d P (2)四 选择带的型号 (2)五 确定带轮的基准直12d d d d 和 (2)六 验算带的速度 (3)七 确定中心距a 和V 带基准长d L (3)八 计算小轮包1 (3)九 确定 V 带Z (3)十 确定初拉0F (4)十一 计算作用在轴上的压Q (5)十二 带轮结构计 (5)十三 参考文献 (6)一哈尔滨工业大学 机械设计作业任务书题目:带式运输机结构简图见下图:原始数据如下：机器工作平稳，单向回转，成批生产方案 d P （KW ） (/min)m n r(/min)w n r1i轴承座中心高H （mm ）最短工作 年限L 工作环境 5.1.42.2940802.11605年2班室内、清洁二 选择电动机 由方案图表中的数据要求，查参考文献[2]表15.1 Y 系列三相异步电动机的型号及相关数据选择可选择Y112M-6。
可查得轴径为28mm,长为60mm. 三 确定设计功率d P设计功率是根据需要传递的名义功率、载荷性质、原动机类型和每天连续工作的时间长短等因素共同确定的，表达式如下：d A m P K P =式中 m P ——需要传递的名义功率A K ——工作情况系数，按表2工作情况系数A K 选取A K =1.2；已知设计功率为2.2KW 。
四 选择带的型号查看教材图7.11可选取A 型带。
五 确定带轮的基准直径12d d d d 和查表3. V 带带轮最小基准直径min d d 知A 型带min d d =75mm,又由教材表7.3选取小带轮基准直径：mm d d 1251=；大带轮基准直径：mm d i d d d 5.2621251.212=⨯=⋅= 查教材表7.3选取大带轮基准直径mm d d 2502=；其传动比误差%50476.0%1001.21252501.2<=⨯-=∆i 故可用。
目录一课程设计任务书。
.．.。
.。
.。
.。
.．..。
..。
.１二设计要求 .。
．。
....。
.。
．.．。
..。
..。
.２三设计步骤。
.。
.。
.。
．。
.。
..．...。
.。
.。
...。
21。
传动装置总体设计方案。
．.....．.。
.。
.。
2２. 电动机的选择..。
.。
.。
．.。
.。
.。
．。
..。
.．２３. 确定传动装置的总传动比和分配传动比。
.。
4４.齿轮的设计。
.．。
.。
.。
．..．。
．。
.．.。
.．．。
５5．滚动轴承和传动轴的设计。
.。
.。
..。
．． (7)6。
键联接设计.。
.．。
...．..．..。
.．。
.。
.。
．．。
137。
箱体结构的设计。
.。
.．.。
.。
.。
..．.。
.．。
1４8。
润滑密封设计。
..。
.。
.。
.。
..。
..。
.。
．。
1５四设计小结..。
．。
.。
..。
.。
.．。
．....。
．。
.。
.。
.16 五参考资料。
......．。
．。
..。
..。
.。
.。
..。
(17)一课程设计任务书课程设计题目:带式输送机传动装置设计设计带式运输机传动装置(简图如下)1——输送带2——滚筒3——联轴器４—-减速器5－—V带传动６——电动机1。
设计条件：1）机器年产量:大批；2）机器工作环境:清洁；3）机器载荷特性:平稳;4）机器最短工作年限:5年2班.2．原始数据:二. 设计要求1.减速器装配图一张。
(三视图,A０图纸）2.绘制轴、齿轮零件图各一张。
（A3图纸)３．设计计算说明书一份．三。
设计步骤１. 传动装置总体设计方案1)外传动机构为V带传动.２)减速器为一级展开式圆柱齿轮减速器。
3）方案简图如下图：1－—输送带；2-—滚筒；3——联轴器； 4－-减速器；5——V 带传动;6——电动机 2、电动机的选择 1）选择电动机的类型按工作要求和工作条件选用Y 系列三相笼型异步电动机，全封闭自扇冷式结构，电压38０V 。
2)选择电动机的容量 工作机的有效功率为kw v P w 136.2F ==从电动机到工作机传送带间的总效率为 543321ηηηηηη⋅⋅⋅⋅=∑ 由《机械设计课程设计》表９—1[1]可知:1η : V 带传动效率 0.9６2η ：滚动轴承效率 0。
Harbin Institute of Technology机械设计大作业说明书大作业名称：机械设计大作业设计题目：V带传动设计班级：设计者：学号：指导教师：设计时间：2014.10.25哈尔滨工业大学目录一、大作业任务书 ........................................................................................................................... 1 二、电动机的选择 ........................................................................................................................... 1 三、确定设计功率d P ..................................................................................................................... 2 四、选择带的型号 ........................................................................................................................... 2 五、确定带轮的基准直径1d d 和2d d ............................................................................................. 2 六、验算带的速度 ........................................................................................................................... 2 七、确定中心距a 和V 带基准长度d L ......................................................................................... 2 八、计算小轮包角 ........................................................................................................................... 3 九、确定V 带根数Z ........................................................................................................................ 3 十、确定初拉力0F ......................................................................................................................... 3 十一、计算作用在轴上的压力 ....................................................................................................... 4 十二、小V 带轮设计 .. (4)1、带轮材料选择 ..................................................................................................................... 4 2、带轮结构形式 ..................................................................................................................... 4 十二、参考文献 . (6)一、大作业任务书带式运输机的传动方案如图1所示，机器工作平稳、单向回转、成批生产，其他数据见表1。
机械设计设计说明书设计题目： V带传动设计机械与能源工程学院机械设计制造及其自动化专业班级学号设计人指导老师李兴华完成日期 2012 年 3 月 24 日同济大学目录1.确定计算功率 P ca..................................... 错误!未定义书签。
2.选择V带的类型.................................... 错误!未定义书签。
3.确定带轮的基准直径d d并验算带速v .................. 错误!未定义书签。
4.确定V带的中心距a和基准长度L d.................... 错误!未定义书签。
5.验算小带轮上的包角............................. 错误!未定义书签。
6.计算带的根数z .................................... 错误!未定义书签。
7.计算单根V带的初拉力的最小值（F0）min............... 错误!未定义书签。
8.计算压轴力F P...................................... 错误!未定义书签。
9.设计结果.......................................... 错误!未定义书签。
10.带轮结构设计.................................... 错误!未定义书签。
11.设计小结........................................ 错误!未定义书签。
12.参考文献........................................ 错误!未定义书签。
已知条件如下：电动机型号： Y132S-4鼓风机轴转速（n2）： 700 r/min一天工作时间： 16 h查表20-1(机械设计课程设计书)知，P= kW ， n1 = 1440 r/min可得，传动比 i = n1/n2 =1.确定计算功率 P ca由表8-7查得工作情况系数K A= ，故P ca=K A P=× kW =2.选择V带的类型根据P ca、n1由图8-11选用A型。

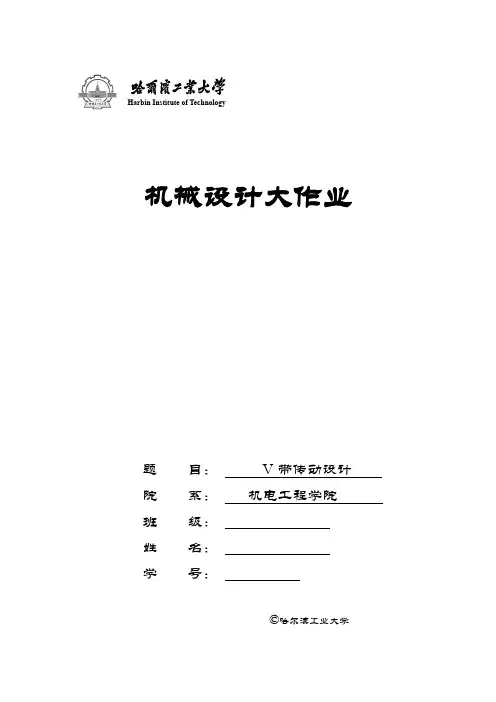

Harbin Institute of Technology
机械设计大作业
题目：V带传动设计院系：机电工程学院班级：
姓名：
学号：
©哈尔滨工业大学
目录
一 任务书 (2)
二 选择电动机 (3)
三 确定设计功率d P (3)
四 选择带的型号 (3)
五 确定带轮的基准直12d d d d 和 (3)
六 验算带的速度 (4)
七 确定中心距a 和V 带基准长d L (4)
八 计算小轮包1 (4)
九 确定 V 带Z (4)
十 确定初拉0F (5)
十一 计算作用在轴上的压Q (6)
十二 带轮结构计 (6)
十三 运动学计算 (7)
十四 参考文献 (7)
带传动设计任务书
题目: 设计绞车（带棘轮制动器）中的V带传动
结构简图见下图:。
原始数据如下：室内工作、工作平稳、机器成批生产
一、选择电动机
由方案图表中的数据要求，查文献2表2-1 Y系列三相异步电动机的型号及相关数据可选择Y132S-6。
如图1.1，电机尺寸示意图。
可查得轴径D=38mm,E=76mm，F=10mm，G=33mm。
图1.1 电动机尺寸示意图
二、确定设计功率d P
设计功率是根据需要传递的名义功率、载荷性质、原动机类型和每天连续工作的时间长短等因素共同确定的，表达式如下：
d A m P K P =
式中 m P ——需要传递的名义功率
A K ——工作情况系数，按文献1表5.7工作情况系数A K 选取A K =1.1；
考虑到本装置的工作环境，A K 值应扩大1.1倍 所以
1.1 1.1 3.0 3.63d A m P K P KW ==⨯⨯=
三、选择带的型号
根据d P 、n 1，查看文献1表5.7可选取A 型带。
四、确定带轮的基准直径12d d d d 和
查文献1表5.8 可得V 带带轮最小基准直径min d d 知A 型带min d d =75mm,又由表5.8选取小带轮基准直径：
d1d 112mm =
大带轮基准直径：
21 3.2112358.4d d d i d mm =⨯=⨯=
查文献1表5.4选取大带轮基准直径2355d d mm =；
其传动比误差
i 3.2-3.17=0.94%5%3.2
i ∆=<，故可用。
五、验算带的速度 111
max 112940
5.525/()601000
601000
d d n v v m s ππ-⨯⨯⨯=
=
=<=⋅⨯⨯
式中 1n --电动机转速；
小带轮基准直径
--d d1;
故符合要求。
六、确定中心距a 和V 带基准长度d L
根据：120120.7()2()d d d d d d a d d +≤≤+初步确定中心距
0.7*（112+355）=326.9 ≤ 0a ≤2*（112+355）=934;
考虑到应使结构紧凑，选取中心距0a =500mm 。
初算带的基准长度L’d ：
2
210120
()'2()1763.1mm 24d d d d d d d L a d d a π
-=+++=
查文献1表5.2选V 带基准长度L d =1800mm 。
由文献1式7.22计算实际中心距a 0'18001763.1
500518.45mm 520mm 22
d d L L a a --=+=+=≈
七、计算小轮包角
21
118057.3153.2o o o d d d d a
α-=-
⨯= 八、确定V 带根数z
根据式（5.23）计算带的根数z 。
由文献1表5.4查取单根V 带所能传递的功率为P 0=0.95kW 。
由式（7.19）计算功率增量ΔP 0。
由文献1表5.5查得K b =0.7725×10-3 由文献1表5.6查得K i =1.1373 故得
011
(1)0.088b p K n ∆=-
=
由文献1表5.9查得 0.92K =α 由文献1表5.2查得 L K 1.01= 则带的根数为
00 4.81
3.76()(1.370.08)0.92 1.01
d L P Z P P K K α=
==+∆+⨯⨯
取4=z 根。
九、确定初拉力0F
由文献1表5.1查得
0.1kg/m m =
由式（7.24）得初拉力
220 2.5 3.63 2.50.92500
()500()0.1 5.5144.74 5.50.92
d P K F mv N zv K αα--=+=+⨯=⨯
十、计算作用在轴上的压力
由文献1式（5.25）得
1
0153.2
2sin
24144.7sin
1126.12
2
Q F zF N α==⨯⨯⨯
= 式中
0F ——初拉力
z ——带的根数
1α——小轮包角；
十一、带轮结构设计
1. 带轮材料选择
本设计中转速要求不高，材料选用 HT200； 2. 带轮结构形式
本方案中小带轮直径1112d d mm = ，虽然1112 2.595d mm d d mm ≥≥=，但由于这样设计铸造的难度很大，为减少铸造难度应采用实心造型。
3. 带轮结构尺寸
如图11.1为带轮尺寸示意图
图11.1 带轮尺寸示意图
查文献2表5-8和5-9得
11.0, 2.75,8.7,15d a f d mm h mm h mm e mm ====
9,6,(z 1)e z (41)152963f mm mm B f mm δ===-+⨯=-⨯+⨯=
21122 2.75117.5,a d a d d h mm =+=+⨯= 38o ϕ= 1(1.8
2)d (68.4~76)mm d == ，取172d mm =
(1.5~2.2)d (57~83.6)mm L == ，取L=82mm
十二、运动学计算
1） 传动比的计算
总传动比：940
17.155
n m i n w ===∑ 分配传动比：
12i i i ∑=⨯
其中，1
i ——第一级传动比，
1
i
=3.17； 则：
2
i
=5.39。
2） 传动装置各轴的运动与运动参数 a) 各轴的转速
电动机轴 940/min m r n n ==电 I 轴
I 1
296.5/min r n n i
==电
II 轴
I
II
2
55/min r n n
i
=≈ 工作机
III 55/min r n
n ==工
b) 各轴的输入功率
电动机轴 3d kW P = I 轴 1I d h P P =
其中 1η——V 带传动效率，由参考资料[1]表有：1η =0.96； 代入数据有：I =30.96=2.88kW P ⨯ II 轴 II I 23P P ηη= 其中
2η——齿轮传动效率，由参考资料[2]有：2η =0.97；
3η——轴承传动效率，由参考资料[2]有： 3η=0.98；
代入数据有：II =2.880.970.98=2.74kW P ⨯⨯ 工作机 III II 34P P ηη=
其中4η ——联轴器传动效率，由参考资料[2]有：4η =0.99； 代入数据有： 2.740.990.98 2.66kW P =⨯⨯=卷
C ）各轴的输入转矩
电动机轴输出转矩
6
49.5510 3.0510d d m
P N mm T n =⨯⨯
=⨯⋅ 故I 轴 4
I 119.2810d N mm i T T η==⨯⋅ II 轴 5II I 223 4.7510N mm i T T ηη==⨯⋅ 工作机 5II 334 4.6110N mm i T T ηη==⨯⋅卷
十三、参考文献
[1] 机械设计[M].宋宝玉等主编.哈尔滨工业大学出版社,2010
[2] 机械设计课程设计指导书[M].傅燕鸣等主编.上海科学技术大学,2013
[3] 机械设计课程设计指导书[M]. 宋宝玉主编.哈尔滨工业大学出版社,2006。
