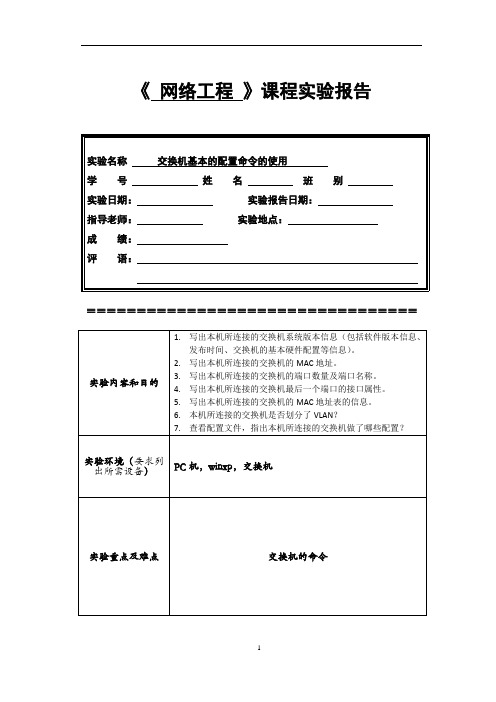

《网络工程》课程实验报告≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡≡实验内容和步骤：1.写出本机所连接的交换机系统版本信息（包括软件版本信息、发布时间、交换机的基本硬件配置等信息）。
使用 display version 命令查看交换机系统版本命令：由截图可知：版本号为3.10，发布时间1998年，动态随机存储器为64M，闪存8196K，硬件版本为SI_REV.B,CPLD 版本为CPLD003，rom接口版本为223。
2.写出本机所连接的交换机的MAC地址使用display interface Ethernet1/0/1可以查看交换机MAC地址：由截图可知，交换机MAC地址为000f-e220-938a3.写出本机所连接的交换机的端口数量及端口名称。
使用 display current-configuration命令查看交换机的默认配置，可以看到端口信息：由截图可以知道，此交换机共有24接口，接口名词依次是Ethernet1/0/1到Ethernet1/0/24.4.写出本机所连接的交换机最后一个端口的接口属性。
由3可知交换机最后一个端口是Ethernet1/0/24，使用display interface Ethernet1/0/24查看该端口：根据截图可知，最大传输单元为1500，物理介质为双绞线，回环端口没有开启，速率为100MB每秒，使用全双工模式，帧的最大长度为1536，网线类型自识别，端口的连接类型为access。
5.写出本机所连接的交换机的MAC地址表的信息。
使用display mac查看：6.查看本机所连接的交换机是否划分了VLAN使用display vlan all查看vlan配置：由截图可知，交换机中仅由默认的vlan1，所有的端口都属于vlan1，并且24个端口都没有划分给vlan1.并且有4个堆叠端口。
7.查看配置文件，指出本机所连接的交换机做了哪些配置使用display saved-configuration查看设备配置文件：由截图可知，aux共有8个用户界面：aux0-7，vty共有5个用户界面：vty0-4 用户权限为3，密码为308。
实验二：交换机的配置评分标准
若实验报告每一项内容基本达到以下要求则可评为80分，95分封顶，实验报告总分为：实验过程及结果得分*80%+实验总结*20%。
一旦发现抄袭现象，则总分一律评为50分以下。
一、实验过程及结果
1、提供实验的网络连接图，否则扣5分
2、完成实验报告要求的所有4项内容，少完成一项扣8分
3、正确完成4项实验内容，若有错误，视错误情况，每一项扣3-5分
4、4项实验内容均有清晰的配置过程截图（只保留有用部分，图片文字能看的清，大小缩放合适）或文字形式的详细的配置命令。
若配置命令不完全，视缺失情况酌情扣3-5分
5、对截图或配置过程进行必要的文字说明，即交代实验原理、思路、实验设计的想法等。
否则酌情扣3-5分
6、实验任务3和任务4须有实验结果验证及说明（也可多项内容），缺一项扣3分
7、实验过程阐述思路清晰，有调理。
否则，酌情扣3-5分
8、格式排版合理（如字体、字号大小合适统一，行距统一恰当、无错别字等）否则酌情扣2-3分
9、实验过程能体现个人信息，如交换机命名、VLAN命名等用自己的姓名拼音等，可给予3分的额外加分
二、实验总结
1、用自己的话进行阐述，否则酌情扣2-3分
2、有自己的真实感想和体会，否则酌情扣3-5分
3、对实验中遇到的问题、所采取的解决办法、实验成功或失败的原因进行交代，酌情扣4-7分
4、字数充足（300字以上）。
酌情扣3-5分
5、对于总结写的较突出的同学，实验报告总得分可给予5分左右的加分。

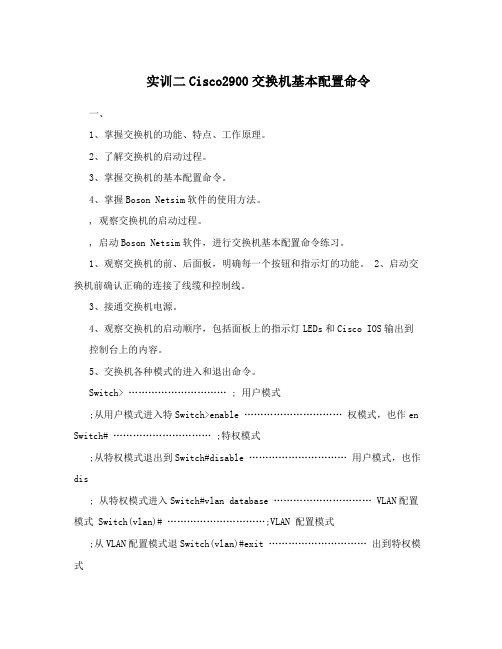

实训二Cisco2900交换机基本配置命令一、1、掌握交换机的功能、特点、工作原理。
2、了解交换机的启动过程。
3、掌握交换机的基本配置命令。
4、掌握Boson Netsim软件的使用方法。
, 观察交换机的启动过程。
, 启动Boson Netsim软件，进行交换机基本配置命令练习。
1、观察交换机的前、后面板，明确每一个按钮和指示灯的功能。
2、启动交换机前确认正确的连接了线缆和控制线。
3、接通交换机电源。
4、观察交换机的启动顺序，包括面板上的指示灯LEDs和Cisco IOS输出到控制台上的内容。
5、交换机各种模式的进入和退出命令。
Switch> ………………………… ; 用户模式;从用户模式进入特Switch>enable ………………………… 权模式，也作en Switch# ………………………… ;特权模式;从特权模式退出到Switch#disable ………………………… 用户模式，也作dis; 从特权模式进入Switch#vlan database ………………………… VLAN配置模式Switch(vlan)# …………………………;VL AN 配置模式;从VLAN配置模式退Switch(vlan)#exit ………………………… 出到特权模式;从特权模式进入全Switch#config terminal …………………………局配置模式，也作conf t Switch(config)# …………………………; 全局配置模式Switch(config)#exit …………………………; 从全局配置模式退出到特权模式 Switch(config)#interface ;从全局配置模式进………………………… [端口类型/端口号] 入端口配置模式 Switch(config-if)# …………………………; 端口配置模式;从端口配置模式退Switch(config-if)#exit ………………………… 出到全局配置模式 Switch(config)#line ;从全局配置模式进………………………… console 0 入命令行配置模式 Switch(config-line)# …………………………; 命令行配置模式;从命令行配置模式Switch(config-line)#exit ………………………… 退出到全局配置模式注：从VLAN配置模式、全局配置模式、端口配置模式、命令行配置模式都可以键入end，从而直接退出到特权模式。
熟悉和掌握交换机配置命令Ⅰ.实验目标：熟悉交换机的编辑命令和帮助命令的使用。
Ⅱ.实验环境：网络实验室,锐捷交换机RG-S2126G，WINDOWS XPⅢ.基本内容：配置交换机的方法（1）（各种窗口菜单的使用）Ⅳ.实验原理：LAN交换技术Ⅴ.实验设备：交换机，主机。
1、网络实验室介绍每小组对应一个实验台，每小组的机柜里有5台设备，从上到下依次为：验设备使用说明⑴RG-RCMS对该组实验台上所有网络设备进行统一的管理和控制，学生作网络实验时，不需要对控制线进行任何的拔插。
⑵登录任一设备的方式为：HTTP://RCMS控制台IP地址：该设备的端口号其中，每小组RCMS控制台的IP地址为：如登录到第一组的第一台交换机的方式为：HTTP:// 172．16．1．1:8080●每台设备的登录密码均为：Star●进入特权方式的命令为：enable 14Ⅵ.实验内容：第一部分：熟悉交换机RG-S2126G（二层交换机）配置命令（1）一、交换机基本操作1.由用户模式进入特权模式Switch>enableSwitch#例如：Switch> enable 14 //进入特权模式Password: starSwitch# config terminal //进入全局配置模式Switch#exitPress RETURN to get started!Switch>二、配置模式：1、全局配置模式:[主机名(config)#]:配置交换机的整体参数2、子模式:⑴线路配置模式:[主机名(config-line)#]:配置交换机的线路参数⑵接口配置模式:[主机名(config-if)#]:配置交换机的接口参数①进入全局配置模式Switch#configure terminalSwitch(config)#exitSwitch#②进入接口配置模式Switch(config)#interface fastEthernet 0/1Switch(config-if)#exitSwitch(config)#③从子模式下直接返回特权模式Switch(config-if)#endSwitch#三、交换机操作帮助特点：1.支持命令简写(按TAB键将命令补充完整)2.在每种操作模式下直接输入“?”显示该模式下所有的命令3.命令空格“?”显示命令参数并对其解释说明4.字符“?”显示以该字符开头的命令5.命令历史缓存:(Ctrl+P)显示上一条命令,(Ctrl+N)显示下一条命令附1：help命令详解要查看帮助系统的一些简要信息，请执行help命令。
实训2 交换机基本配置一、实训目的1．掌握交换机的基础配置命令2．熟悉交换机端口配置3．能进行交换机端口安全配置二、实验逻辑图图2-1 实训逻辑图三、实验内容及步骤1．交换机基础配置（1）配置交换机主机名Switch# configure terminalSwitch(config)# hostname XXX注：在工程中名称一般命名为交换机所处建筑物位置和型号这样的名字。
（2）为log和debug设置时间戳Switch(config)# service timestamps debug uptimeSwitch(config)# service timestamps log uptime（3）禁止DNS查询Switch(config)# no ip domain-lookup（4）设置虚拟终端线路vty及telnet登录参数Switch(config-line)# line vty 0 4Switch(config-line)#password XXXSwitch(config-line)# loginSwitch(config-line)# end2．配置交换机端口速率及双工模式Switch(config)# int f0/1Switch(config-if)# speed 100Switch(config-if)# duplex full //设置F0/1口为全双工接口Switch(config-if)# exitSwitch(config)# int range f0/2 -5Switch(config-if)# speed 10Switch(config-if)# duplex half //设置F0/1口为半双工接口Switch(config-if)# exitSwitch(config)# int range f0/6 , f0/9Switch(config-if)# speed 100Switch(config-if)# duplex auto //设置F0/1口为自适应接口Switch(config-if)# endSwitch# show running-confit3．交换机端口安全配置Switch(config)# int f0/10Switch(config-if)# switchport mode access //设置接口为access模式Switch(config-if)# switchport port-security //开启端口安全Switch(config-if)# switchport port-security mac-address MAC地址//绑定MAC地址Switch(config-if)# endSwitch# show running-config4．保存所做的配置到启动配置文件Switch# copy running-config startup-configSwitch# show startup-config四、实训调测及结果1．进入交换机后，查看其当前配置Switch>enableSwitch# show running-config显示结果为：2．进行实训中的配置步骤后查看交换机当前运行配置Switch# show running-config显示结果为：（与前面显示不同处设置为蓝色）Building configuration...Current configuration : 1204 bytes!version 12.1no service timestamps log datetime msecno service timestamps debug datetime msecno service password-encryption!hostname hngy!enable secret 5 $1$mERr$AqLQG3PAfePeBA Vl5rJeQ1!no ip domain-lookupspanning-tree mode pvst !interface FastEthernet0/1 duplex fullspeed 100!interface FastEthernet0/2 duplex halfspeed 10!interface FastEthernet0/3 duplex halfspeed 10!interface FastEthernet0/4 duplex halfspeed 10!interface FastEthernet0/5 duplex halfspeed 10!interface FastEthernet0/6 speed 100!interface FastEthernet0/7 !interface FastEthernet0/8 !interface FastEthernet0/9 speed 100!interface FastEthernet0/10 !interface FastEthernet0/11 !interface FastEthernet0/12 !interface FastEthernet0/13interface FastEthernet0/14!interface FastEthernet0/15!interface FastEthernet0/16!interface FastEthernet0/17!interface FastEthernet0/18!interface FastEthernet0/19!interface FastEthernet0/20!interface FastEthernet0/21!interface FastEthernet0/22!interface FastEthernet0/23!interface FastEthernet0/24!interface Vlan1ip address 192.168.1.1 255.255.255.0 !!line con 0!line vty 0 4password hngyloginline vty 5 15login!!end3．查看启动配置文件Switch# show startup-configstartup-config is not present4．保存所做的配置到启动配置文件Switch# copy running-config startup-configSwitch# show startup-config与你前面的配置哪一步相同？第二步5．配置交换机端口速率及双工模式Switch# show running-confit将显示结果中f0/1、f0/2、f0/3、f0/4、f0/5、f0/6、f0/9端口的显示行复制：!interface FastEthernet0/1duplex fullspeed 100!interface FastEthernet0/2duplex halfspeed 10!interface FastEthernet0/3duplex halfspeed 10!interface FastEthernet0/4duplex halfspeed 10!interface FastEthernet0/5duplex halfspeed 10interface FastEthernet0/6speed 100!interface FastEthernet0/7!interface FastEthernet0/8!interface FastEthernet0/9speed 1006．交换机端口安全配置Switch(config)# int f0/10Switch(config-if)# switchport mode accessSwitch(config-if)# switchport port-securitySwitch(config-if)# switchport port-security mac-address MAC地址Switch(config-if)# endSwitch# show running-config将显示结果中f0/10端口的显示行复制：interface FastEthernet0/1duplex fullspeed 100!interface FastEthernet0/2duplex halfspeed 10!interface FastEthernet0/3duplex halfspeed 10!duplex halfspeed 10!interface FastEthernet0/5duplex halfspeed 10!interface FastEthernet0/6speed 100!interface FastEthernet0/7!interface FastEthernet0/8!interface FastEthernet0/9speed 100!interface FastEthernet0/10switchport mode accessswitchport port-security五、实训思考作为一个网络管理员，常常是将交换机的基础配置先写在一个文本文件中（.txt文件），配置时再将该文件中的内容粘贴到交换机中去，运行后再将运行配置拷贝到启动配置文件。
实验二交换机基本配置【实验目的】理解交换机命令行各种操作模式的区别，以及模式之间的切换。
【实验环境】1 台Cisco Catalyst 2950 交换机。
【实验指导】交换机的命令行操作模式主要包括：用户模式、特权模式、全局配置模式和端口模式。
（1）用户模式用户模式是在进入交换机后的第一个操作模式，在该模式下可以简单地查看交换机的软件及硬件版本信息，并进行简单的测试。
用户模式提示符为 switch>。
（2）特权模式特权模式是由用户模式进入的下一级模式，在该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，以及可对网络进行测试和调试。
特权模式提示符为switch#。
（3）全局配置模式全局配置模式是由特权模式进入的下一级模式，在该模式下可以配置交换机的主机名、登录信息等全局性参数。
全局配置模式提示符为 switch(config)#。
（4）端口模式端口模式是由全局配置模式进入的下一级模式，在该模式下可以对交换机的端口参数进行配置，端口模式提示符为 switch(config-if)#。
Exit 命令可退回到上一级操作模式，而 End 命令则是指用户可从特权模式以下的级别直接返回到特权模式。
交换机命令行可支持帮助信息获取、命令的简写、命令的自动补齐和快捷键等功能。
【实验内容】1. 掌握交换机的基本配置命令交换机命令行操作模式的进入。
基本输入：Switch>enable //进入特权模式Switch#configure terminal //进入全局配置模式Switch(config)#interface fastethernet 0/5 //进入交换机F0/5 的接口模式Switch(config-if)#exit //退回到上一级操作模式Switch(config-if)#end //直接退回到特权模式交换机命令行基本功能。
基本输入：Switch>? //显示当前模式下所有可执行的命令Switch#co ? //显示当前模式下所有以co 的命令Switch#copy ? //显示copy 命令后可执行的参数Switch#clock set 参数//时间设置Switch#show 参数//显示信息命令Switch(config)#hostname 主机名//主机名修改Switch(config)#enable secret 密码//特权模式进入密码Switch(config)#enable password 密码Switch(config)#no enable secret //特权模式取消密码Switch(config)#no enable passwordSwitch(config)#no hostname 主机名//取消主机名设置Switch(config-if)#no shutdown //开启端口Switch(config-if)#shutdown //关闭端口Switch(config)#interfacerange fastethernet 0/1-5 //同种类型多端口配置Switch(config)#interface range fastethernet 0/1-5 ，gigabitethernet 0/1-2//不同类型多端口配置注意：①为了操作简单，退出特权模式和全局配置模式的命令统一用exit。
交换机基本配置命令实验报告实验题目：交换机基本配置命令实验报告实验目标：1. 了解交换机的基本配置命令。
2. 掌握交换机配置IP地址、VLAN、端口速率和双工模式等基本配置。
实验步骤：1. 进入交换机的命令行界面。
2. 配置交换机的基本参数，包括主机名、密码和登录方式。
3. 配置交换机的IP地址和子网掩码。
4. 配置交换机的VLAN。
5. 配置交换机的端口速率和双工模式。
6. 保存配置并退出。
实验工具和材料：1. 一台交换机。
2. 一台电脑。
实验过程：1. 将电脑与交换机通过网线连接。
2. 打开电脑的终端仿真软件，如SecureCRT或PuTTY。
3. 输入交换机的IP地址和登录方式，点击连接。
4. 输入用户名和密码登录交换机的命令行界面。
实验结果：1. 配置交换机的基本参数：a. 配置交换机的主机名：config t -> hostname Switch1b. 配置登录方式：config t -> line console 0 -> loginc. 配置密码：config t -> enable secret 密码 -> line vty 0 15 -> password 密码d. 保存配置：write memory2. 配置交换机的IP地址和子网掩码：a. 进入接口配置模式：config t -> interface vlan 1b. 配置IP地址和子网掩码：ip address 192.168.0.1 255.255.255.0c. 打开接口：no shutdownd. 保存配置：write memory3. 配置交换机的VLAN：a. 进入VLAN配置模式：config t -> vlan 10b. 配置VLAN名称：name VLAN10c. 将接口添加到VLAN：interface fastethernet 0/1 -> switchport mode access -> switchport access vlan 10d. 保存配置：write memory4. 配置交换机的端口速率和双工模式：a. 进入接口配置模式：config t -> interface fastethernet 0/1b. 配置速率：speed 100c. 配置双工模式：duplex fulld. 保存配置：write memory5. 保存配置并退出：a. 保存配置：write memoryb. 退出命令行界面：exitc. 断开与交换机的连接。
北京信息科技大学信息管理学院（课程上机）实验报告实验名称局域网管理与交换机配置实验地点实验时间1.课程设计目的：通过设计、配置和管理一个小型交换式以太网，学会使用Boson Network Designer设计简单局域网的方法，掌握使用模拟器进行交换机配置的基本命令。
学习VLAN配置, 理解VLAN的基本概念。
2.课程设计内容：自行设计一个小型交换式以太网，并通过对交换机的配置实现简单的以太网流量控制和网络管理功能。
具体内容如下：掌握设置交涣机端口属性、查看交换机端口配置和统计信息、设置静态MAC地址和查看MAC地址表的技能。
1、使用Boson Network Designer 设计一个小型交换式以太网要求将4台pc机通过以太网口连接到一个Cisco Catalyst 1912交换机上，并将所设计的拓扑图存盘。
2、使用Boson Netsim模拟配置pc机（1）运行Boson Netsim软件，进入主界面后，选择“File”下的“Load Netmap”功能将你设计的网络拓扑图加载进来。
（2）单击工具栏上的estation按钮，在弹出的菜单中选择pc1, 系统出现dos命令行模拟配置窗口。
（3）在dos命令行窗口中，按回车键出现dos提示符，输入winipcfg命令弹出pc1的网络参数设置界面。
（4）为pc1分配IP地址，建议使用172.16.1.101，子网掩码和网关值可取默认值不变。
（5）重复步骤（2）－（4）为其他pc机分配IP地址，如172.16.1.102，172.16.1.103。
依此类推。
（6）在dos提示符下，输入ping命令来测试pc机之间是否能正常通信。
例如在pc1下，运行ping 172.16.1.102 ，记录结果。
3、使用Boson Netsim对1912交换机进行简单配置单击工具栏上的eswitch按钮，在弹出的菜单中选择Switch1，进入Catalyst 1900交换机仿真命令行配置模式。
实验⼆交换机的配置模式（命令~~）实验⼆交换机的配置模式⼀、实验⽬的1. 了解交换机不同的配置模式的功能2. 了解交换机不同配置模式的进⼊和退出⽅法⼆、应⽤环境在实验⼀中，我们可以成功地进⼊交换机的配置界⾯。
我们所看到的配置界⾯称之为CLI 界⾯。
CLI 界⾯⼜称为命令⾏界⾯，和图形界⾯（GUI）相对应。
CLI 的全称是：command line interface，它由 Shell 程序提供，它是由⼀系列的配置命令组成的，根据这些命令在配置管理交换机时所起的作⽤不同，Shell 将这些命令分类，不同类别的命令对应着不同的配置模式。
命令⾏界⾯是交换机调试界⾯中的主流界⾯，基本上所有的⽹络设备都⽀持命令⾏界⾯。
国内外主流的⽹络设备供应商使⽤很相近的命令⾏界⾯，⽅便⽤户调试不同⼚商的设备。
神州数码⽹络产品的调试界⾯兼容国内外主流⼚商的界⾯，和思科命令⾏接近，便于⽤户学习。
只有少部分⼚商使⽤⾃⼰独有的配置命令。
三、实验设备1. DCS-3950-28CS交换机1 台2. PC 机1 台四、实验拓扑CCM—16NetCollege将PC 机的串⼝和交换机的console ⼝⽤console 线如图连接。
五、实验要求1. 熟悉Setup 配置模式2. 熟悉⼀般⽤户配置模式3. 熟悉特权⽤户配置模式4.了解全局配置模式5. 了解接⼝配置模式6.了解VLAN 配置模式六、实验步骤1.⼀般⽤户配置模式的配置⽅法。
交换机起动，进⼊⼀般⽤户配置模式，也可以成为“>”模式。
该模式的命令⽐较少，使⽤“？”命令如下显⽰：说明在该模式下，只有这四个命令可以使⽤。
2.特权⽤户配置模式的配置⽅法。
在⼀般⽤户配置模式下键⼊“enable”进⼊特权⽤户配置模式。
特权⽤户配置模式的提⽰符为“#”，所以也称为“#”模式。
在特权⽤户配置模式下，⽤户可以查询交换机配置信息、各个端⼝的连接情况、收发数据统计等。
⽽且进⼊特权⽤户配置模式后，可以进⼊到全局模式对交换机的各项配置进⾏修改，因此进⾏特权⽤户配置模式必须要设置特权⽤户⼝令，防⽌⾮特权⽤户的⾮法使⽤，对交换机配置进⾏恶意修改，造成不必要的损失。
实验二交换机命令行的基本使用和交换机配置文件管理【引入案例】小李是网络初学者，他尝试将接入公司财务部的一台交换机的名称改为财务部的拼音缩写“CWB”，以便识别。
他的具体的做法是：在成功登陆交换机后，界面显示了<H3C>的命令行提示符，小李这时立即输入了配置交换机名称的命令“sysname cwb”，结果出现了“Unrecognized command found at ‘^’ position”的错误提示。
李同学反复检查了这条命令，确认语法没有错误，到底问题出在哪里？【案例分析】使用H3C交换机的所有配置命令都有一个的前提条件，就是交换机的命令行视图，各种命令行视图可以实现不同的配置功能要求。
若要配置交换机的某个功能特性，必须先进入相应的命令行视图，才能使用该视图下的命令。
只顾着检查命令的语法是否错误而忽略了确认命令所使用的视图，是初学者常犯的错误。
【基本原理】一、命令行视图H3C交换机的命令行提供了二十多种视图，这些视图既相互区别又有联系，可以通过相应的命令在视图间进行切换。
本教材主要介绍下面九种常用的视图以及它们的切换方式：1．用户视图用户可以在用户视图下查看交换机的简单运行状态和统计信息。
当用户与交换机成功建立连接后，输入回车键，命令行显示的<sysname>提示符表明已经进入了用户视图，在用户视图使用quit命令可以断开与交换机的连接。
sysname指设备的机器名，默认情况下华三交换机的机器名为H3C。
2．系统视图系统视图主要用于配置系统参数。
在用户视图下输入“system-view”即可进入系统视图，提示符为[sysname]。
在系统视图下，可以键入不同的命令进入相应的视图，返回时输入quit命令即可切换到用户视图。
3．用户界面视图用户界面视图用于配置用户界面参数。
当用户使用Console口、AUX 口、Telnet或者SSH方式登录设备的时候，系统会分配的用来管理、监控设备和用户间的当前会话的界面称为用户界面。
每个用户界面有对应的用户界面视图。
在用户界面视图下网络管理员可以配置一系列参数，比如用户登录时是否需要认证、是否重定向到别的设备以及用户登录后的级别等，当用户使用该用户界面登录的时候，将受到这些参数的约束，从而达到统一管理各种用户会话连接的目的。
常用的三种类型的用户界面为：Console用户界面、AUX用户界面和VTY用户界面。
其中，Console用户界面用来管理和监控通过Console口登录的用户；AUX用户界面用来管理和监控通过AUX口登录的用户；VTY用户界面用来管理和监控通过VTY方式登录的用户。
在系统视图下使用user-interface命令和相应的参数就能进入不用的用户界面视图。
如提示符[Sysname-ui-aux0]表明正处于AUX用户界面视图。
在用户界面视图下使用quit命令即可返回上一级视图，即系统视图，或者使用return命令直接返回用户视图。
后续几个命令视图的返回方式均与用户界面视图相同，下文不再赘述。
4．以太网端口视图配置交换机的以太网端口参数必须先进入以太网端口视图。
交换机的以太网端口视图分为两种，一种是百兆以太网端口视图，一种是千兆以太网端口视图，在系统视图下分别通过命令interface ethernet和命令i nterface gigabitethernet进入。
5．vlan视图vlan视图用于配置VLAN参数，在系统视图下使用vlan命令可以对相应的VLAN进行配置。
6．vlan接口视图vlan接口视图用于配置VLAN接口的参数以及管理VLAN，在系统视图下使用interface Vlan-interface命令可以进入相应的vlan接口视图。
交换机的IP地址是与接口相对应的，配置IP地址的命令应在vlan接口视图下使用，而不是vlan视图。
7．本地用户视图在系统视图下使用local-user命令进入本地用户视图配置本地用户参数。
本地用户指的是只能在本地进行登录验证的用户。
8．基本ACL视图在系统视图下使用acl number命令进入基本ACL视图，在此视图下可以定义基本ACL的子规则，规则编号取值范围为2000~2999。
9．高级ACL视图在系统视图下使用acl number命令进入高级ACL视图，在此视图下可以定义高级ACL的子规则，规则编号取值范围为3000~3999。
二、命令行使用技巧1．在线帮助用户在配置过程中，通过在线帮助能够获取所需的帮助信息。
命令行提供两种在线帮助：完全帮助、部分帮助。
（1） 完全帮助①在任一视图下输入“?”，终端屏幕上会显示该视图下所有的命令及其简单描述。
例：[H3C] ?②键入一命令，后接以空格分隔的“?”，如果“？”所处位置为关键字，终端屏幕上会列出全部可选关键字及其描述。
例：[H3C]acl ?③键入一命令，后接以空格分隔的“?”，如果“？”所处位置为参数，终端屏幕上会列出有关的参数描述或参数的取值范围。
如果键入“?”后只出现<cr>表示该位置无参数，命令已经输入完全，直接键入回车即可执行。
例：[H3C] interface vlan-interface ?<1-4094> VLAN interface number（2） 部分帮助①键入一命令开头的一个字符或一个字符串，后接“?”，终端屏幕上会列出以该字符或字符串开头的所有命令或关键字。
例：<H3C> p?pingpwd②键入一命令开头的不完整的一个字符或一个字符串，按下<Tab>键，终端屏幕会显示出完整的关键字。
如果该关键字不是用户所需的，可以反复按<Tab>键，终端屏幕会依次显示符合条件的完整的关键字。
2．命令行显示（1）display命令集H3C系列交换机的display命令集可以让用户随时查看系统当时的状态和相关的系统信息。
成功执行display系列命令，系统会通过命令行显示用户所需状态信息。
（2）显示特性命令行显示信息时，采用的是分屏显示。
用户可以通过一些按键和命令来选择信息的显示方式。
1 当命令行显示的信息量已满足用户所需，键入<Ctrl+C>可以暂停信息的显示。
2 当命令行的信息没显示完全，键入回车键继续显示下一行信息。
3 当命令行的信息没显示完全，键入空格键继续显示下一屏信息。
4 通过display history-command查看其中已执行过的10条有效历史命令，并再次执行。
5 反复按上光标键↑或<Ctrl+P>，可依次访问上一条历史命令。
6 如果还有更晚的历史命令，反复按上光标键↓或<Ctrl+N>，可依次访问下一条历史命令。
（3）错误信息的显示用户键入命令后按回车键要求系统执行，系统会对用户键入的命令进行语法检查。
只有语法正确的命令系统才会执行，否则会向用户报告错误信息。
常见的错误信息有以下几条：1 Unrecognized command：错误原因包括没有查找到命令或关键字、参数类型错误、参数值越界，应检查关键字和参数是否输入错误以及该命令所使用的视图。
2 Incomplete command：错误原因是输入的命令不完整，应检查命令语句和相应的参数是否完整。
3 Too many parameters：错误原因是输入的参数太多，应检查参数的性质。
4 Ambiguous command：错误原因是输入的参数不明确，应检查参数的性质及范围。
5 Wrong parameter：错误原因是输入的参数错误，应检查参数的性质及范围。
6 found at '^' position：指在“^”符号所指位置发现错误，应检查“^”符号所示位置的关键字或参数是否输入错误。
三、交换机配置文件管理配置文件用来保存用户对交换机进行的配置，记录整个配置过程。
通过配置文件，用户可以非常方便地查阅这些配置信息。
掌握常用的配置文件的管理命令可以方便日常的管理和维护工作。
设备的配置类型安装作用的时间域分为两种类型：一种是起始配置，设备启动时，读取起始配置进行初始化工作，如果设备中没有起始配置文件，则系统使用空配置进行初始化；另一种是当前配置，指当设备正常运作时，用户对设备所作的配置。
当前配置只保存在设备的临时储存器中，因此若设备重启，当前配置就不再起作用。
如果希望当前配置在设备重启后能继续生效，则需要使用save命令将当前配置保存到配置文件中去。
相应地，使用reset saved-configuration命令则可以清除设备中Flash的配置文件。
【命令介绍】一、切换命令行视图命令1、从用户视图切换到系统视图system-view〖视图〗用户视图〖例〗<H3C>system-view[H3C]2、进入单一用户界面视图或多个用户界面视图user-interface [ type ] first-number [ last-number ]〖视图〗系统视图〖参数〗type：指用户界面的类型，包括AUX用户界面和VTY用户界面。
指定type参数时还应该给该类型中的用户界面编号，当用户界面类型为AUX时，取值为0；当用户界面类型为VTY时，取值范围为0～4。
如果不指定type参数，则表示绝对用户界面编号，取值范围为0～5。
first-number：需要配置的第一个用户界面。
last-number：需要配置的最后一个用户界面，取值必须大于first-number。
〖例1〗从系统视图进入VTY0用户界面进行配置。
[H3C] user-interface vty 0[H3C-ui-vty0]〖例2〗从系统视图同时进入VTY0～VTY3用户界面进行配置。
[H3C] user-interface vty 0 3[H3C-ui-vty0-3]3、进入以太网端口视图interface Ethernet interface-number〖视图〗系统视图〖参数〗interface-type：指要进入的端口类型，如Aux、Ethernet、GigabitEthernet、LoopBack、NULL或Vlan-interface。
interface-number：指要进入的端口编号，采用Unit ID/槽位号/端口序号的格式，其中，Unit ID取值为1。
如果端口类型为Ethernet，则槽位编号为0，如果端口类型为GigabitEthernet，则槽位编号为1或2；〖例〗从系统视图进入以太网端口1/0/1视图[H3C] interface Ethernet 1/0/1[H3C- Ethernet 1/0/1]4、创建/删除VLAN并进入VLAN视图vlan { vlan-id1 [ to vlan-id2 ] | all }undo vlan{ vlan-id1 [ to vlan-id2 ] | all }〖视图〗系统视图〖参数〗vlan-id1：指定需要创建或删除的VLAN编号，取值范围为1～4094。
