温度测量仪表检修规程1.范围本规程给出了温度测量系统一次、二次测量设备及氧化锆测量系统的检修工艺、检修方法，使用于洛阳华润热电有限公司生产现场的温度测量元件、仪表和回路的现场维护、检修。
2. 热电偶的检修2.1 检修项目2。
1。
l 清扫接线端子盒，及套管内外部灰尘、锈垢。
2。
1。
2 检查绝缘、电极和接线情况。
2.1.3 热偶工作端清理、检查、焊接。
2.1.4 热电偶的校验.2。
1.5 保护套管检查。
2.2 技术要求和质量标准2。
2。
1 热偶套管、端子盒内部和外部不得有灰垢，接线端子螺丝密封圈齐全完好、紧固。
2.2。
2 在环境温度为(5～35）℃，相对湿度不大于85％时，非接壳式热电偶的热偶丝对套管的绝缘电阻不小于5M--(250V摇表）。
2.2.3 新制作的热电偶电极直径均匀、平直、无裂纹、瓷套管内孔光滑。
工作端绞接成麻花状，其长度为电极直径的4~5倍，焊接牢固，表面光滑，无气孔、无夹灰,呈球状。
2。
2。
4 使用中的热偶工作端应无裂纹、脱层、腐蚀、磨损现象.套管无磨损。
2。
2.5 热偶元件的正、负极应有明显标志，并有元件安装位置标牌。
2.2.6 热偶示值检定点一般按表1规定，也可按需要确定检定点，其检定周期随主设备大修进行，2.2.7 每两次设备大修检查一次保护套管,并进行金相分析.2。
2。
8 常用的热电偶的检定误差，应符合表2规定。
2。
3 热电偶的焊接和处理方法2。
3。
1 参考表3规定鉴别热电偶的损坏程度。
2.3。
2 普通金属热电偶有轻度损坏时，如果长度允许，可将工作端与自由端对调重新焊接。
中度以上损坏应更新:贵金属热电偶有轻度和中度损坏时，应进行清洗退火处理，损坏较严重时应报废。
处理过的热电偶必须经过校验，合格后才能使用。
2。
3.3 清洗和退火的方法是，首先去掉热电偶上的绝缘瓷管，用(30—50)％的硝酸水溶液，将热电偶洗涤1小时，再用蒸溜水冲洗。
然后将热电偶的两根电极分开约30悬空接入电路，调整凋压器使加热电流为10．5 A-11．5A(热电偶直径为0．5mm).用光学高温计测量热电偶温度，当温度达到1100℃～1150℃时，即用化学纯硼砂块接触热电偶的两个上端。

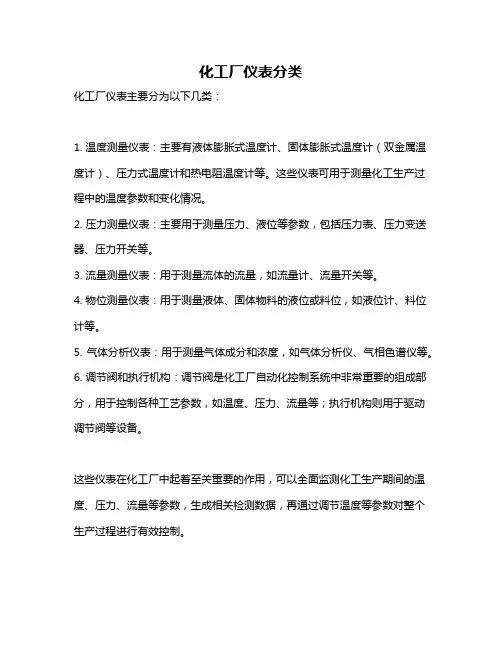

化工厂仪表分类
化工厂仪表主要分为以下几类：
1. 温度测量仪表：主要有液体膨胀式温度计、固体膨胀式温度计（双金属温度计）、压力式温度计和热电阻温度计等。
这些仪表可用于测量化工生产过程中的温度参数和变化情况。
2. 压力测量仪表：主要用于测量压力、液位等参数，包括压力表、压力变送器、压力开关等。
3. 流量测量仪表：用于测量流体的流量，如流量计、流量开关等。
4. 物位测量仪表：用于测量液体、固体物料的液位或料位，如液位计、料位计等。
5. 气体分析仪表：用于测量气体成分和浓度，如气体分析仪、气相色谱仪等。
6. 调节阀和执行机构：调节阀是化工厂自动化控制系统中非常重要的组成部分，用于控制各种工艺参数，如温度、压力、流量等；执行机构则用于驱动调节阀等设备。
这些仪表在化工厂中起着至关重要的作用，可以全面监测化工生产期间的温度、压力、流量等参数，生成相关检测数据，再通过调节温度等参数对整个生产过程进行有效控制。
