TU-1901双光束紫外光可见光分光光度计操作步骤

一、目的：TU-1901型紫外可见分光光度计操作规程编写/修订人/日期年月日部门/姓名品质部/梅术军第一审核人/日期年月日部门/姓名品质部/刘士斌第二审核人/日期年月日部门/姓名品质部/ 批准人/日期年月日部门/姓名质量受权人/ 执行日期2020年11月01日颁发部门品质部分发部门品质部签收/日期：二、范围：适用于TU-1901型紫外可见分光光度计的操作、清洁和维护、维修。

三、职责：1、操作人：严格执行本规程，认真、及时、准确地填写相关记录；2、化验室负责人：监督检查检验员执行本操作规程。

四、内容：1、操作：1.1 测定前的准备工作，检查样品室内应无挡光物，检查电源插头是否插牢，开启打印机、计算机电源、计算机自动启动Windows XP，双击UVWin快捷图标或在【开始】菜单下选择【程序】→【紫外软件】→【TU1901窗口软件】即可启动TU-1901控制程序UVWin，进入光度计自检过程。

自检过程中，切勿开启样品室门，自检通过后进入主工作程序。

1.2 基线校正为保证仪器在整个波段范围内基线的平直度及光度准确度，每次测量前需进行基线校正或自动校零。

1.3 光度测量此功能下，可测样品的单波长，或至多10个波长的吸光度值或透过率值。

或选择菜单“窗口（W）”项打开1光度测量）1.4 设定参数测量前，首先需要设定测量操作的参数和条件。

单击按钮（或按F4键，或菜单中“测量（R）”项）弹出参数设定对话框“光度测量参数设置”，在波长（W）:中输入所需波长，添加，“光度模式（M）”中选择“Abs（吸光度）”或“%T”等需要的模式；然后再仪器标签“”中设定“光谱带宽”（一般为 2.0nm）和“响应时间”及“换灯波长”，然后点击“确定”退出。

1.5 测量参数设定完毕，单击控制按钮“”输入所需波长，点击“确定”按钮即可进入下一步操作，调整好波长后，将配对好的比色皿，放入空白样品将透光面放置在比色池的光路上（注意：比色皿的“s”标记方向要一致），然后从控制按钮上点击“”按钮进行校零，然后将靠近自己一侧的比色皿取出清洗放入样品，同法放置到样品池（靠近操作者的一侧）点击“”进行测量。

TU-1901双光束紫外可见分光光度计1 仪器介绍紫外可见分光光度计是一种历史悠久、覆盖面很广、使用很多的分析仪器，在有机化学、生物化学、药品分析、食品检验、医药卫生、环境保护、生命科学等各个领域的科研、生产工作中都得到了极其广泛的应用。

北京普析通用仪器有限责任公司作为分析仪器的专业制造企业，多年的紫外分光光度计设计和制造经验在TU1901系列上得到了更充分地体现。

TU-1901、TU-1900紫外可见分光光度计系列产品以其出色的技术指标和稳定可靠的工作特性，友好直观的显示界面，流畅的人机对话操作，成功实现了超高精度和可靠性测量的严格要求，能极大地满足最专业用户分析工作需要。

2 主要特点①强劲的仪器性能：极其优良的光学系统，先进的电子学系统，高水准的机械系统，保证了0.010%T的超低杂散光；②稳定可靠的品质：双光束动态反馈比例记录测光系统保证了基线稳定性；氘灯、光电倍增管等关键器件均用进口件，保证仪器的稳定可靠和长寿命；③精准的测量：采用进口优质全息光栅，进一步降低仪器的杂散光，使仪器分析更加准确；④轻松高效的人机对话：基于WINDOWS环境设计的UVWin中文操作软件，提供了丰富的仪器控制和操作功能。

简单易用，灵活高效，轻松满足使用者的分析要求；⑤优异的可扩展性：有蠕动进样器、超微量池架、恒温池架、光学积分球、镜面反射、光纤附件和比色皿系列等大量用户可选专用附件，使仪器的应用范围大大扩展；⑥简单方便设备维护：独特的插座式钨灯和氘灯，换灯时免去光学调试，使设备仪器调试、维护更加简便。

3 技术参数波长范围：190nm～900nm波长准确度：±0.3nm (开机自动校准)波长重复性：0.1nm光谱带宽：TU-1900：2nmTU-1901：0.1nm、0.2nm、0.5nm、1.0nm、2.0nm、5.0nm 杂散光：≤0.01%T (220nm, NaI; 340nm, NaNo2)光度方式：透过率、吸光度、反射率、能量光度范围：-4.0～4.0Abs光度准确度：±0.002Abs (0～0.5Abs)；±0.004Abs (0.5～1.0Abs)；±0.3%T (0～100%T)光度重复性：0.001Abs (0～0.5Abs)；0.002Abs (0.5～1.0Abs)基线平直度：±0.001Abs基线漂移：0.0004Abs/h (500nm, 0Abs预热2小时后)光度噪声：±0.0004Abs4 仪器操作①打开计算机的电源开关，进入Windows操作环境。

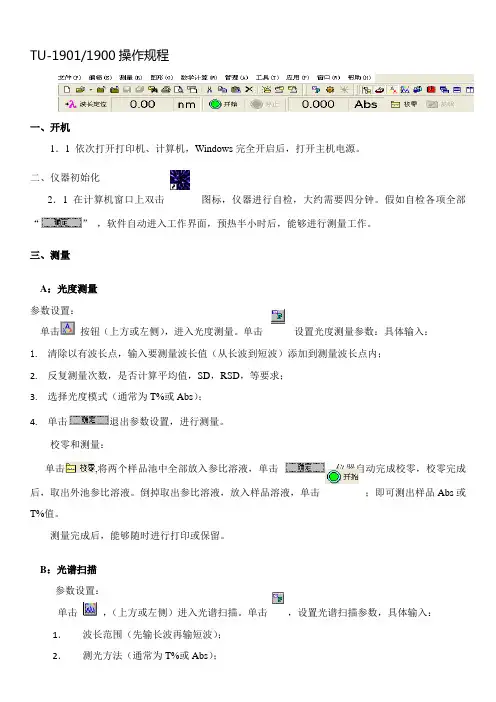

ＴＵ―1901操作规程一、开机1．1 依次打开打印机、计算机，主机电源。

二、仪器初始化2．1在计算机窗口上双击图标，仪器进行自检,大约需要四分钟。

如果自检各项都“OK”预热半小时后，便可进入以下操作。

三、光度测量3．1 参数设置单击按钮，进入光度测量。

单击，设置光度测量参数，具体输入：1．波长数；2．相应波长值（从长波到短波）；3．测光方式（一般为Abs）；4．重复测量几次，是否取平均值，单击确认键退出设置参数。

3．2 校零单击，将两个样品池中都放入参比溶液，单击OK。

校完后，取出外池参比溶液。

3．3 测量倒掉取出的参比溶液，放入样品溶液，单击；即可测出样品的Abs值。

四、光谱扫描4．1 参数设置单击，进入光谱扫描。

单击，设置光谱扫描参数，1．波长范围（先输长波再输短波）；2．测光方式（一般为Abs）；3．扫描速度（一般为中速）；4．采样间隔（一般为1nm 或0.5nm）；5．记录范围（一般为0--1）。

单击退出参数设置。

4．2 基线校正单击，将两个品池中都放入参比溶液单击OK，校完后单击Yes存入基线，取出参比溶液。

4．3 扫描倒掉取出的参比溶液，放入样品单击，进行扫描，当扫描完毕后，单击检出图谱的峰、谷波长值及Abs值。

五、定量测量5．1 参数设置单击，进入定量测量；单击，将其转换为；单击，设置具体参数：1测量模式（一般为单波长）；2、输入测量波长；3、单击，在此项输入：①输入所配制标准样品个数；②输入相对应的标样浓度；③选择是否插入零点④选择曲线方式（一般为C =K0A+K1…）；单击退出参数设置，单击退出参数设置。

5．2 校零将两个样品池中都放入参比溶液，单击校零，校完后取出参比溶液。

5．3 测量标准样品单击，倒掉取出的参比溶液，放入一号标准样品，单击。

以次类推将所配标准样品测完。

然后在主菜单中单击下拉菜单检查曲线情况；单击。

退出。

5．4样品测定单击，将转换为，放入未知浓度样品，单击，即可测出样品浓度。

GMP工作标准目的：规范TU-1901紫外可见分光光度计的操作使用。

范围：TU-1901紫外分光光度计。

职责：化验人员负责执行，化验室主管负责监督实施。

内容：1 紫外分光光度计测量范围为：900nm～190nm，波长精度：<0.1nm。

2 紫外分光光度计的启动。

3 开机前，清除比色舱内的一切杂物。

4 使用前接通主机与打印机的电源，此时指示灯FEED红灯亮。

5 此时在打印机上安装感热纸。

6 按下“ONLINE”键，红灯即亮，此时处于打印状态，感热纸自动走动。

7 打开主机开关，同时打开计算机电源，计算机自动启动，屏幕显示TU-1901UVWin 画面，使TU-1901UVWin机开始工作。

8 待光度计自检无误后，方可进行具体测量。

9 TU-1901UV紫外分光光度计的使用9.1 当启动紫外分光光度计后，待屏幕显示TU-1901UVWin画面开始启动紫外控制程序，屏幕出现四个工作模式，在此工作方式下的方法，选择参数改变键，改变参数与被测样品的条件相符合。

9.2 将待测样品的空白溶液置石英比色皿中，擦拭石英比色皿，先用吸水纸轻轻吸干，再用擦镜纸按同一方向擦净，将两只比色皿置于吸收池内，其光面与光线进入方向一致，合上比色舱盖，此时按“AUTO ZERO”对空白进行调零。

9.3 选择所需要的功能，按其功能相应的数字键，进入选择的工作状态，根据屏幕显示内容操作。

测量时将靠近测量者一侧的比色皿换上待测样品进行测量。

TU-1901紫外可见分光光度计标准操作规程SOP-QC-2003-019.4 使用完毕，取出比色皿，输出打印纸，按“文件中的关闭”返回到“工作模式”。

9.5 关闭屏幕、打印机及主机开关，断开电源。

9.6 洗净比色皿，晾干。

9.7 清除比色舱，将干燥剂置放于主机舱内。

10 仪器的维护保养10.1 仪器安装在无腐蚀、无强烈振动的环境中，安装避免受电磁场干扰。

10.2 电源应有接地的电源线。

10.3 电源输入功率应大于160W，电压220V。

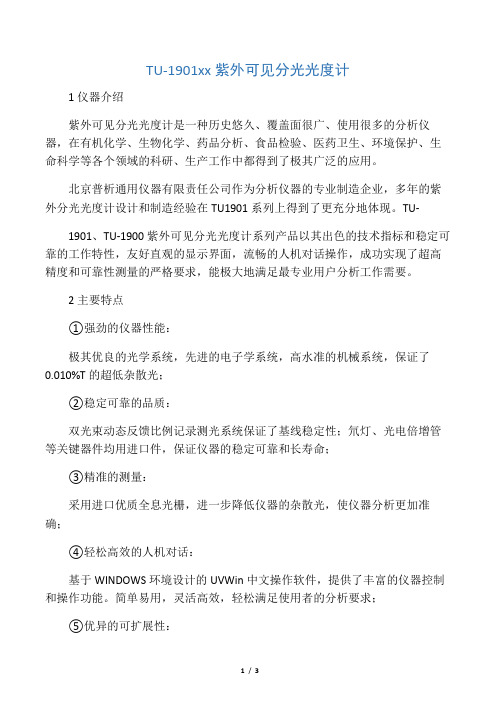

TU-1901xx紫外可见分光光度计1仪器介绍紫外可见分光光度计是一种历史悠久、覆盖面很广、使用很多的分析仪器，在有机化学、生物化学、药品分析、食品检验、医药卫生、环境保护、生命科学等各个领域的科研、生产工作中都得到了极其广泛的应用。

北京普析通用仪器有限责任公司作为分析仪器的专业制造企业，多年的紫外分光光度计设计和制造经验在TU1901系列上得到了更充分地体现。

TU-1901、TU-1900紫外可见分光光度计系列产品以其出色的技术指标和稳定可靠的工作特性，友好直观的显示界面，流畅的人机对话操作，成功实现了超高精度和可靠性测量的严格要求，能极大地满足最专业用户分析工作需要。

2主要特点①强劲的仪器性能：极其优良的光学系统，先进的电子学系统，高水准的机械系统，保证了0.010%T的超低杂散光；②稳定可靠的品质：双光束动态反馈比例记录测光系统保证了基线稳定性；氘灯、光电倍增管等关键器件均用进口件，保证仪器的稳定可靠和长寿命；③精准的测量：采用进口优质全息光栅，进一步降低仪器的杂散光，使仪器分析更加准确；④轻松高效的人机对话：基于WINDOWS环境设计的UVWin中文操作软件，提供了丰富的仪器控制和操作功能。

简单易用，灵活高效，轻松满足使用者的分析要求；⑤优异的可扩展性：有蠕动进样器、超微量池架、恒温池架、光学积分球、镜面反射、光纤附件和比色皿系列等大量用户可选专用附件，使仪器的应用范围大大扩展；⑥简单方便设备维护：独特的插座式钨灯和氘灯，换灯时免去光学调试，使设备仪器调试、维护更加简便。

3技术参数波长范围：190nm～900nm波长准确度：±0.3nm (开机自动校准)波长重复性：0.1nm光谱带宽：TU-1900：2nmTU-1901：0.1nm、0.2nm、0.5nm、1.0nm、2.0nm、5.0nm杂散光：≤0.01%T(220nm, NaI; 340nm,NaNo2)光度方式：透过率、吸光度、反射率、能量光度范围：-4.0～4.0Abs光度准确度：±0.002Abs (0～0.5Abs)；±0.004Abs (0.5～1.0Abs)；±0.3%T (0～100%T)光度重复性：0.001Abs (0～0.5Abs)；0.002Abs (0.5～1.0Abs)基线平直度：±0.001Abs基线漂移：0.0004Abs/h (500nm, 0Abs预热2小时后)光度噪声：±0.0004Abs4仪器操作①打开计算机的电源开关，进入Windows操作环境。

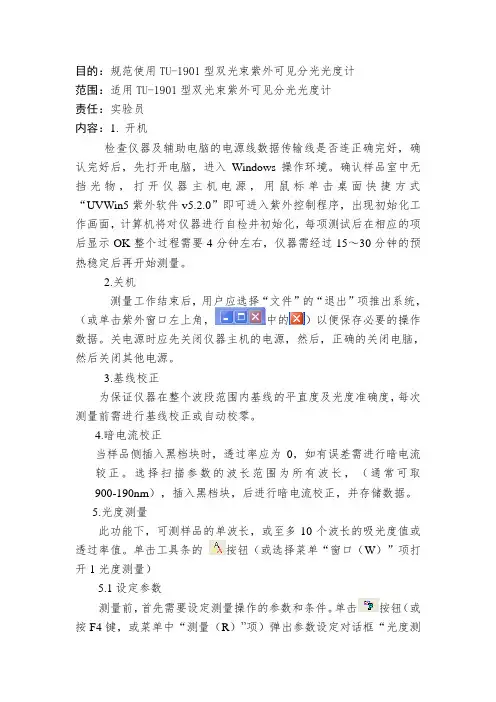

目的：规范使用TU-1901型双光束紫外可见分光光度计范围：适用TU-1901型双光束紫外可见分光光度计责任：实验员内容：1. 开机检查仪器及辅助电脑的电源线数据传输线是否连正确完好，确认完好后，先打开电脑，进入Windows操作环境。

确认样品室中无挡光物，打开仪器主机电源，用鼠标单击桌面快捷方式“UVWin5紫外软件v5.2.0”即可进入紫外控制程序，出现初始化工作画面，计算机将对仪器进行自检并初始化，每项测试后在相应的项后显示OK整个过程需要4分钟左右，仪器需经过15～30分钟的预热稳定后再开始测量。

2.关机测量工作结束后，用户应选择“文件”的“退出”项推出系统，（或单击紫外窗口左上角，中的）以便保存必要的操作数据。

关电源时应先关闭仪器主机的电源，然后，正确的关闭电脑，然后关闭其他电源。

3.基线校正为保证仪器在整个波段范围内基线的平直度及光度准确度，每次测量前需进行基线校正或自动校零。

4.暗电流校正当样品侧插入黑档块时，透过率应为0，如有误差需进行暗电流较正。

选择扫描参数的波长范围为所有波长，（通常可取900-190nm），插入黑档块，后进行暗电流校正，并存储数据。

5.光度测量此功能下，可测样品的单波长，或至多10个波长的吸光度值或透过率值。

单击工具条的按钮（或选择菜单“窗口（W）”项打开1光度测量）5.1设定参数测量前，首先需要设定测量操作的参数和条件。

单击按钮（或按F4键，或菜单中“测量（R）”项）弹出参数设定对话框“光度测量参数设臵”，对话框：。

在波长（W）:中输入所需波长，添加，“光度模式（M）”中选择“Abs（吸光度）”或“%T”等需要的模式；然后再仪器标签“”中设定“光谱带宽”（一般为2.0nm）和“响应时间”及“换灯波长”，然后点击“确定”退出。

5.2测量参数设定完毕，单击控制按钮“”（或测量菜单中“波长定位”弹出对话框如下图:键入所需波长，点击“确定”按钮即可进入下一步操作，调整好波长后，将配对好的比色皿，放入空白样品将透光面放臵在比色池的光路上（注意：比色皿的“s”标记方向要一致），然后从控制按钮上点击“”按钮进行校零，然后将靠近自己一侧的比色皿取出清洗放入样品，同法放臵到样品池（靠近操作者的一侧）点击“”进行测量。

TU-1901双光束紫外可见分光光度计1 仪器介绍紫外可见分光光度计是一种历史悠久、覆盖面很广、使用很多的分析仪器, 在有机化学、生物化学、药品分析、食品检验、医药卫生、环境保护、生命科学等各个领域的科研、生产工作中都得到了极其广泛的应用。

北京普析通用仪器有限责任公司作为分析仪器的专业制造企业, 多年的紫外分光光度计设计和制造经验在 TU1901系列上得到了更充分地体现。

TU-1901、 TU-1900紫外可见分光光度计系列产品以其出色的技术指标和稳定可靠的工作特性, 友好直观的显示界面, 流畅的人机对话操作, 成功实现了超高精度和可靠性测量的严格要求,能极大地满足最专业用户分析工作需要。

2 主要特点①强劲的仪器性能:极其优良的光学系统,先进的电子学系统,高水准的机械系统,保证了 0.010%T的超低杂散光;②稳定可靠的品质:双光束动态反馈比例记录测光系统保证了基线稳定性; 氘灯、光电倍增管等关键器件均用进口件,保证仪器的稳定可靠和长寿命; ③精准的测量:采用进口优质全息光栅,进一步降低仪器的杂散光,使仪器分析更加准确;④轻松高效的人机对话:基于 WINDOWS 环境设计的 UVWin 中文操作软件, 提供了丰富的仪器控制和操作功能。

简单易用, 灵活高效, 轻松满足使用者的分析要求;⑤优异的可扩展性:有蠕动进样器、超微量池架、恒温池架、光学积分球、镜面反射、光纤附件和比色皿系列等大量用户可选专用附件, 使仪器的应用范围大大扩展;⑥简单方便设备维护:独特的插座式钨灯和氘灯,换灯时免去光学调试,使设备仪器调试、维护更加简便。

3 技术参数波长范围:190nm ~900nm波长准确度:±0.3nm (开机自动校准波长重复性:0.1nm光谱带宽:TU-1900:2nmTU-1901:0.1nm 、 0.2nm 、 0.5nm 、 1.0nm 、 2.0nm 、 5.0nm 杂散光:≤0.01%T (220nm, NaI; 340nm, NaNo2光度方式:透过率、吸光度、反射率、能量光度范围:-4.0~4.0Abs光度准确度:±0.002Abs (0~0.5Abs ; ±0.004Abs (0.5~1.0Abs ; ±0.3%T (0~ 100%T 光度重复性:0.001Abs (0~0.5Abs ; 0.002Abs (0.5~1.0Abs基线平直度:±0.001Abs基线漂移:0.0004Abs/h (500nm, 0Abs预热 2小时后光度噪声:±0.0004Abs4 仪器操作①打开计算机的电源开关, 进入 Windows 操作环境。

TU-1900双光束紫外可见分光光度计TU-1901型双光束紫外可见分光光度计使用说明1.开机：打开计算机电源开关，进入Windows操作环境，运行TU-1901UVWin程序，设置通讯端口，此时计算机将对仪器进行自检并初始化，仪器必须经过15～30分钟的预热稳定再开始测量。

2.基本操作：仪器有四个工作模式，分别为“光度测量”、“光谱测量”、“定量测量”与“时间扫描”。

（1）光度测量：选择菜单[应用]-[光度测量]项，打开测量窗口；按“F6”键，弹出参数设置对话框，设置光度方式（Abs、%T等），仪器（灯开关、光谱带宽、测量小数点位数等），检测波长数，波长值等；设置完毕，单击“Auto zero”按钮对空白样品进行校正，单击“Read”按钮进行测量。

（2）光谱扫描：选择菜单[应用]-[光谱测量]项，打开测量窗口；按“F6”键，弹出参数设置对话框，设置扫描起始波长，纵坐标范围，光度方式，仪器等；选择[配置]-[颜色]项，设置10个通道图谱的颜色，再选择[配置]-[目录]项，设置光谱扫描图谱保存路径；设置完毕，单击“Base line”按钮，进行基线校正，单击“Start”按钮开始扫描。

图谱扫描完毕后，选择[数据处理]菜单下相关各项对图谱进行分析。

TU-1901型双光束紫外可见分光光度计使用说明2.基本操作：仪器有四个工作模式，分别为“光度测量”、“光谱测量”、“定量测量”与“时间扫描”。

（3）定量测定：选择菜单[应用]-[定量测定]项，打开测量窗口；按“F6”键，弹出参数设置对话框，设置测量模式（单波长、双波长、双波长系数法等）、波长（单波长法：设置一个检测波长；双波长法：设置一个主波长与一个基线波长等）、参考（拟合曲线公式形式、拟合次数、浓度及系数等）、重复次数等；单击“Standard”按钮，在弹出窗口中输入样品编号、浓度等信息；单击“Read”按钮，系统将按照设定好的定量测试模式逐个移到相应波长测试并根据选定曲线计算浓度。

1 仪器的使用1.1 依次打开打印机、计算机、主机电源。

1.2 打开测试程序，仪器开始初始化，如果自检各项都“OK”则初始化成功，预热30分钟。

如不成功对照未自检通过项进行排查，如自己无法解决报仪器设备管理员处理。

1.3 在样品池放上黑挡块，点击暗电流校正按钮进行暗电流校正。

1.4 清洗比色皿备用。

在一侧透光面做好标记。

1.5 光谱扫描：点击光谱扫描按钮，进入光谱扫描对话框。

设置波长范围[从长波到短波]、测光方式、扫描速度、采样间隔、记录范围等参数。

将参比池和样品池中放入参比溶液，合上样品仓门，点击基线校正按钮进行基线校正。

在样品池的比色皿中依次更换测试样品溶液，合上仓门，点击测试按钮“RUN”进行扫描，扫描完成后，可检出图谱的峰、谷波长值及吸光度Abs值。

1.6 光度测量：设置波长数、相应波长值[从长波到短波]、测光方式、重复次数等参数。

将参比池和样品池中放入参比溶液，合上样品仓门，点击“ZERO”按钮进行零点校正。

在样品池的比色皿中放入样品溶液，合上仓门，点击测试按钮“RUN”即可测出样品的吸光度Abs值。

1.7 定量测量：设置测量模式、测量波长、参考项输入[标准样品个数][对应的标样浓度][是否插入零点][选择曲线方式]等参数。

将参比池和样品池中放入参比溶液，合上样品仓门，点击“ZERO”按钮进行零点校正。

在样品池的比色皿中依次放入测量标准溶液，点击测试吸光度值，仪器自动绘制工作曲线，确认线性大于0.9999。

在样品池的比色皿中依次放入样品溶液，点击测试样品吸光度值，计算样品浓度。

1.8 测试完毕退出操作系统，依次关掉主机、计算机、打印机。

1.9仪器使用开始前和结束后，操作人员应对仪器的状态进行检查，并认真填写使用记录。

2 仪器的维护和保养2.1 仪器应安装在清洁，干燥，无尘，无腐蚀性气体，较暗的平稳工作台上。

2.2 比色皿每次更换液体，应用蒸馏水洗净，用专用擦镜纸擦拭避免损坏透光面。

测试完成将其清洗干净倒置晾干，存放于比色皿的盒子里。
