最新电力系统暂态分析重点及答案

电力系统暂态分析一、判断题（本大题共10分，共 5 小题，每小题 2 分）1. 对称短路时仅有正序分量，不对称短路时会出现正序、负序和零序分量。

2. 三相变压器负序电抗与其正序电抗相同。

3. 同步发电机负序电抗与其正序电抗相同。

4. 短路时网络中任意处的电流、电压均都满足用相量或序分量表示的边界条件。

5. 自耦变压器的零序电抗通常不会为无穷大。

二、填空题（本大题共60分，共 20 小题，每小题 3 分）1. 具有转子阻尼绕组的同步发电机机端短路瞬时的状态称为 ______ ，电枢反应磁通的路径是 ______ 。

2. 单相短路的复合序网图中三序网络是 ______ 关系。

3. 计算三相短路电流交流分量初始值时，远离短路点的电动机按 ______ 模型处理，短路点附近的电动机均按 ______ 模型处理。

4. 节点阻抗矩阵是 ______ 的逆矩阵。

5. 一般在工程实用计算中为了简便，通常用 ______ 替代交轴暂态电动势6. 同步发电机机端三相短路至稳态后，电枢反应磁通的路径是 ______ 、______ 、 ______ 。

7. 极限切除角度对应的切除时间被称为 ______ 。

8. 短路计算时通常假设各电源的电动势相位 ______ 。

9. 当接地短路点位于变压器三角形或不接地星形绕组侧时，变压器的零序电抗为 ______ 。

10. 通常，同步发电机和异步电动机定子绕组通常是 ______ 接线，其零序电抗为 ______ 。

11. 同步发电机负载三相短路时，定子绕组交轴感应电动势在短路前后是______ 。

12. ______ 定则可用于分析简单系统的暂态稳定性问题。

13. 利用节点导纳矩阵求解系统中三相短路，通常采用 ______ 方法求解网络方程。

14. 由于存在转子阻尼绕组，同步发电机定子绕组的次暂态电抗值比同步电抗值和暂态电抗值都 ______ 。

15. 同步发电机三相短路时，转子绕组电流存在交流分量的原因是 ______ 、______ 。

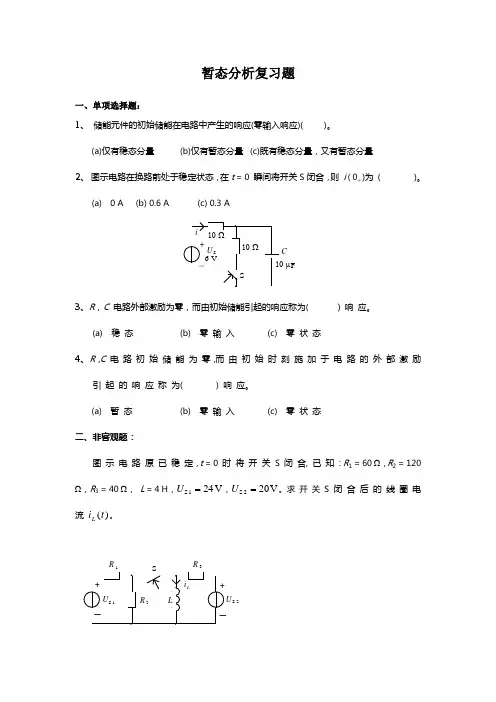

暂态分析复习题一、单项选择题：1、 储能元件的初始储能在电路中产生的响应(零输入响应)( )。

(a)仅有稳态分量(b)仅有暂态分量 (c)既有稳态分量，又有暂态分量2、 图示电路在换路前处于稳定状态，在t = 0 瞬间将开关S 闭合，则 i ( 0+ )为 ( )。

(a) 0 A (b) 0.6 A(c) 0.3 AF3、R ，C 电路外部激励为零，而由初始储能引起的响应称为( ) 响 应。

(a) 稳 态(b) 零 输 入(c) 零 状 态4、 R ，C 电 路 初 始 储 能 为 零，而 由 初 始 时 刻 施 加 于 电 路 的 外 部 激 励引 起 的 响 应 称 为( ) 响 应。

(a) 暂 态(b) 零 输 入 (c) 零 状 态二、非客观题：图 示 电 路 原 已 稳 定，t = 0 时 将 开 关 S 闭 合, 已 知 : R 1 = 60 Ω，R 2 = 120Ω，R 3 = 40 Ω， L = 4 H ，U S V 124=，U S V 220=。

求 开 关 S 闭 合 后 的 线 圈 电流 i t L ()。

S 2三、非客观题：图 示 电 路 原 已 稳 定，t = 0 时 将 开 关 S 闭 合。

已 知：R 1 = 6 Ω，R 2 = 3 Ω，C = 1 F ，U S = 9 V 。

求 S 闭 合 后 的 i t () 和 u t ()。

u+四、非客观题：图 示 电 路 原 已 稳 定，t = 0 时 将 开 关 S 闭 合。

已 知：R 1 = R 2 = 2 k Ω，L =200 mH ，U S = 12 V 。

求 S 闭 合 后 的 电 流 i t L ()，并 画 出 其 变 化 曲 线。

L五、非客观题：图 示 电 路 原 已 稳 定，已 知：R = 1 k Ω，C = 20 μF ，U S = 50 V ，t = 0 时 将 开 关S 闭 合。

(1) 若 u C ()00-= ，求 C 充 电 到 u U C =S /2 所 需 时 间 t 1 ；(2) 若 u C = (0－) = U S / 2 ， 求 C 充 电 t 1 秒 后 的 u C 值 。

电力系统暂态分析习题答案电力系统暂态分析习题答案电力系统暂态分析是电力系统工程中的一个重要环节，它涉及到电力系统在短时间内发生的暂态过程，如短路故障、开关操作等。

通过对电力系统暂态分析习题的解答，我们可以更好地理解和掌握电力系统的暂态行为。

一、短路故障分析1. 问题描述：一台发电机在运行过程中发生了短路故障，其短路电流为10kA，短路电压为0.1pu。

求短路电阻和短路电抗的值。

解答：根据短路电流和短路电压的定义，我们可以得到以下公式：短路电流 = 短路电压 / (短路电阻 + j短路电抗)代入已知值，得到：10kA = 0.1pu / (短路电阻 + j短路电抗)通过复数的运算，我们可以将上式转化为实部和虚部相等的两个方程：0.1 / (短路电阻^2 + 短路电抗^2) = 100 = 0.1 / (短路电阻^2 + 短路电抗^2)解方程组，得到短路电阻的值为0.01 pu，短路电抗的值为0。

2. 问题描述：一台发电机在运行过程中发生了短路故障，其短路电流为20kA，短路电压为0.2pu。

已知短路电抗为0.1 pu，求短路电阻的值。

解答：同样地，根据短路电流和短路电压的定义，我们可以得到以下公式：20kA = 0.2pu / (短路电阻 + j0.1pu)通过复数的运算，我们可以将上式转化为实部和虚部相等的两个方程：0.2 / (短路电阻^2 + 0.1^2) = 200 = 0.2 / (短路电阻^2 + 0.1^2)解方程组，得到短路电阻的值为0.01 pu。

二、暂态过程分析1. 问题描述：一台发电机在运行过程中突然断开负荷，导致发电机电压下降。

已知发电机的额定电压为1pu，负荷功率因数为0.8，负荷电流为0.5pu。

求负荷断开后的发电机电压。

解答：根据功率的定义，我们可以得到以下公式：发电机电压 = 负荷电流 * 发电机电压 * 负荷功率因数代入已知值，得到：发电机电压 = 0.5pu * 1pu * 0.8解方程，得到负荷断开后的发电机电压为0.4pu。

电力系统暂态分析部分习题答案电力系统暂态分析部分习题答案3电力系统暂态分析部分习题答案(参考)第一章 电力系统故障分析的基本知识1-2、发电机F1和F2具有相同的容量，它们的额定电压分别为6.3kV 和10.5kV ，若以它们的额定值为基本条件的发电机电抗的标么值是相同的，问这两个发电机电抗的欧姆值的比值是多少？ 解：X G1*(N)＝X G1*S N1/U N12 X G2*(N)＝X G2*S N2/U N22∵X G1*(N)＝X G2*(N) ∴X G1*S N1/U N12＝X G2*S N2/U N22 故：X G1/ X G2＝U N12/ U N22＝6.32/10.52＝0.36 1-4、求：①准确计算各元件电抗的标么值，基本段取I 段U BI ＝10.5kV 。

②工程近似计算各元件电抗的标么值，S B ＝100MVA 。

解：① 精确计算法U BI ＝10.5kV S B ＝100MVA U BII ＝5.101215.10⨯＝10.5kV U BIII ＝1106.65.101215.10⨯⨯＝7.26kV T 1X LT 2II III50MVA 10.5kV X d ’’=0.15 60MVA 10.5kV/121kV U k %=10.5 0.4Ω/km 100km30MVA110kV/6.6kV U k %=10.543.05010015.0''*=⨯=d X 175.05.10100605.101005.1022*1=⨯⨯=T X 273.01211001004.02*=⨯⨯=L X 289.0121100301101005.1022*2=⨯⨯=T X ② 近似计算法U B ＝U av S B ＝100MVA3.05010015.0''*=⨯=d X 175.0601001005.10*1=⨯=T X 302.01151001004.02*=⨯⨯=L X 35.0301001005.10*2=⨯=T X 1-5、某一线路上安装一台Xk%＝5的电抗器，其额定电流为150A ，额定电压为6kV ，若另一台额定电流为300A 、额定电压为10kV 的电抗器来代替它，并要求保持线路的电抗欧姆值不变，问这台电抗器的电抗百分数值应是多少？解：∵2221113100%3100%N N R N N R R I UX I U X X ⨯=⨯=5∴61503001065%%122112=⨯⨯=⨯⨯=N N N N R R I I U U X X1-12、 (1) 若短路前空载，计算短路电流的周期分量及短路电流最大有效值；(2) 若A 相非周期分量电流的初值为零及最大时，计算相应的B 、C 相非周期分量电流的初始值；(3) 若短路前变压器满负荷运行，功率因数为0.9（低压侧），计算最大非周期分量电流的初始值，并与空载时短路比较。

电力系统暂态分析李光琦 习题答案 第一章 电力系统分析基础知识1-2-1 对例1-2，取kV 1102=B U ，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U 电流基准值：各元件的电抗标幺值分别为：发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：121.05.3130110121105.02222=⨯⨯=*x 输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器：4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x 电源电动势标幺值：16.15.911==*E ②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV U B 1152=，kA I B 15.01153301=⨯=kV U B 3.63=，kA I B 75.23.63301=⨯=各元件电抗标幺值：发电机：26.05.1030305.1026.0221=⨯⨯=*x 变压器1T ：11.05.3130115121105.0222=⨯⨯=*x 输电线路：073.011530804.023=⨯⨯=*x 变压器2T ：21.01530115115105.0224=⨯⨯=*x电抗器：44.03.075.23.6605.05=⨯⨯=*x 电缆线路：151.03.6305.208.026=⨯⨯=*x 电源电动势标幺值：05.15.1011==*E 发电机：32.05.930305.1026.0221=⨯⨯=*x 变压器1T ：121.05.3130110121105.02222=⨯⨯=*x 输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器：4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x 电源电动势标幺值：16.15.911==*E 1-3-1 在例1-4中，若6.3kV 母线的三相电压为：在空载情况下f 点突然三相短路，设突然三相短路时 30=α。

电力系统暂态分析参考答案电力系统暂态分析参考答案电力系统暂态分析是电力工程中重要的一部分，它主要研究电力系统在突发故障或者其他异常情况下的动态响应过程。

通过对电力系统暂态分析的研究，可以有效地评估电力系统的稳定性和可靠性，并为系统的设计和运行提供参考。

暂态分析的基本原理是基于电力系统的动态方程和电力设备的特性方程，通过求解这些方程来分析电力系统的暂态响应。

在暂态分析中，常见的故障包括短路故障、断路器故障等。

这些故障会导致电力系统中的电流、电压等参数发生突变，进而影响系统的稳定性和可靠性。

在进行暂态分析时，首先需要建立电力系统的数学模型。

这个模型包括电力系统的拓扑结构、电力设备的参数、负荷特性等。

通过建立准确的数学模型，可以更准确地预测电力系统的暂态响应。

接下来，需要对电力系统的故障进行模拟。

通过模拟故障，可以得到故障时刻电力系统中各个节点的电流、电压等参数。

这些参数是进行暂态分析的基础。

在得到故障时刻的参数后，可以利用数值计算方法求解电力系统的动态方程和设备的特性方程。

常见的数值计算方法包括龙格-库塔法、改进的欧拉法等。

这些方法可以有效地求解电力系统的动态响应。

通过求解动态方程和特性方程，可以得到电力系统的暂态响应。

这个响应包括电流、电压的变化曲线等。

通过观察暂态响应，可以评估电力系统的稳定性和可靠性，并进行相应的优化设计。

除了数值计算方法，还可以利用仿真软件进行暂态分析。

常见的仿真软件包括PSCAD、EMTP等。

这些软件可以通过建立电力系统的模型，模拟电力系统的暂态响应。

通过仿真软件，可以更直观地观察电力系统的暂态响应，并进行相应的优化设计。

电力系统暂态分析在电力工程中具有重要的应用价值。

它可以帮助工程师评估电力系统的稳定性和可靠性，指导电力系统的设计和运行。

同时，电力系统暂态分析也是电力系统保护和控制的基础，可以帮助工程师设计和优化电力系统的保护装置和控制策略。

总之，电力系统暂态分析是电力工程中重要的一部分。

第一章电力系统分析基础知识1-2-1 对例1-2，取，,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取，，则其余两段的电压基准值分别为：电流基准值：各元件的电抗标幺值分别为：发电机：变压器：输电线路：变压器：电抗器：电缆线路：电源电动势标幺值：②近似算法：取，各段电压电流基准值分别为：，，，各元件电抗标幺值：发电机：变压器：输电线路：变压器：电抗器：电缆线路：电源电动势标幺值：发电机：变压器：输电线路：变压器：电抗器：电缆线路：电源电动势标幺值：1-3-1 在例1-4中，若母线的三相电压为：在空载情况下点突然三相短路，设突然三相短路时。

试计算：（1）每条电缆中流过的短路电流交流分量幅值；（2）每条电缆三相短路电流表达式；（3）三相中哪一相的瞬时电流最大，并计算其近似值；（4）为多少度时，a相的最大瞬时电流即为冲击电流。

解：（1）由例题可知：一条线路的电抗，电阻，阻抗，衰减时间常数三相短路时流过的短路电流交流分量的幅值等于：（2）短路前线路空载，故所以(3)对于abc相：，，，可以看出c相跟接近于，即更与时间轴平行，所以c相的瞬时值最大。

（4）若a相瞬时值电流为冲击电流，则满足，即。

第二章同步发电机突然三相短路分析2-2-1 一发电机、变压器组的高压侧断路器处于断开状态，发电机空载运行，其端电压为额定电压。

试计算变压器高压侧突然三相短路后短路电流交流分量初始值。

发电机：，，，，，变压器：，，解：取基准值，电流基准值则变压器电抗标幺值发电机次暂态电抗标幺值次暂态电流标幺值有名值2-3-1 例2-1的发电机在短路前处于额定运行状态。

（1）分别用，和计算短路电流交流分量，和；（2）计算稳态短路电流。

解：（1），短路前的电动势：所以有：（2）第三章电力系统三相短路电流的实用计算第四章对称分量法即电力系统元件的各序参数和等值电路4-1-1 若有三相不对称电流流入一用电设备，试问：（1）改用电设备在什么情况下，三相电流中零序电流为零（2）当零序电流为零时，用电设备端口三相电压中有无零序电压答：（1）①负载中性点不接地；②三相电压对称；③负载中性点接地，且三相负载不对称时，端口三相电压对称。

电力系统电磁暂态分析Ch11.电力系统暂态指电力系统受突然的扰动后，运行参数发生较大的变化即引起电磁暂态、机电暂态过程。

电磁暂态是电压电流等电气运行参数的快速变化过程。

机电暂态是角速度等机械运行参数的慢速变化。

电力系统电磁暂态分析是研究交流电力系统发生短路（断线）后电压电流的变化。

2.元件参数指发电机、变压器、线路的属性参数，运行参数指反映电力系统运行状态的电气、机械参数。

3.故障类型：短路（三相短路、两相短路、两相短路接地、单相短路接地）、断线（一相断线、两相断线）。

对称故障（三相短路）、不对称故障（不对称短路、断线故障）。

短路故障（横向故障）、断线故障（纵向故障、非全相运行）。

简单故障：指电力系统中仅有一处发生短路或断线故障，复杂故障：指电力系统中有多处同时发生不对称故障。

4.短路危害：短路电流大使设备过热并产生一定的电动力、故障点附件电压下降、功率不平衡失去稳定、不对称故障产生不平衡磁通影响通信线路。

短路计算目的:电气设备选型、继电保护整定、确定限制短路电流措施、电气接线方式的选择。

短路解决措施：继电保护快速隔离、自动重合闸、串联电抗器。

5.无限大功率电源指短路点距离电源的电气距离较远时，短路导致电源输出功率的变化量远小于电源所具有的功率的电源。

6.无限大功率电源的三相突然短路电流：1.短路电流含有二种分量：基频稳态分量、直流暂态分量。

2.基频稳态分量比短路前电流大，其大小受短路后回路的阻抗值决定。

3.直流暂态分量其大小由短路前电流和短路后电流的交流稳态值决定，并按短路后回路的时间常数Ta 衰减为0（出现原因：短路前后电感电流不能突变）。

7.最大短路电流条件：短路前线路空载、短路后回路阻抗角90°、电压初始角为0°或180°。

出现时间：在短路后0.01秒时刻出现。

短路冲击电流：指在短路时可能达到的最大短路电流瞬时值。

三相电流中那相的直流分量起始值越大，则其短路电流越大。

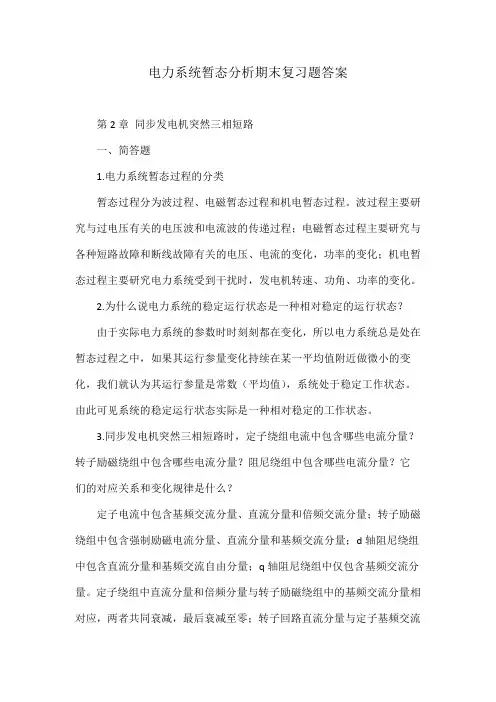

电力系统暂态分析期末复习题答案第2章同步发电机突然三相短路一、简答题1.电力系统暂态过程的分类暂态过程分为波过程、电磁暂态过程和机电暂态过程。

波过程主要研究与过电压有关的电压波和电流波的传递过程；电磁暂态过程主要研究与各种短路故障和断线故障有关的电压、电流的变化，功率的变化；机电暂态过程主要研究电力系统受到干扰时，发电机转速、功角、功率的变化。

2.为什么说电力系统的稳定运行状态是一种相对稳定的运行状态？由于实际电力系统的参数时时刻刻都在变化，所以电力系统总是处在暂态过程之中，如果其运行参量变化持续在某一平均值附近做微小的变化，我们就认为其运行参量是常数（平均值），系统处于稳定工作状态。

由此可见系统的稳定运行状态实际是一种相对稳定的工作状态。

3.同步发电机突然三相短路时，定子绕组电流中包含哪些电流分量？转子励磁绕组中包含哪些电流分量？阻尼绕组中包含哪些电流分量？它们的对应关系和变化规律是什么？定子电流中包含基频交流分量、直流分量和倍频交流分量；转子励磁绕组中包含强制励磁电流分量、直流分量和基频交流分量；d轴阻尼绕组中包含直流分量和基频交流自由分量；q轴阻尼绕组中仅包含基频交流分量。

定子绕组中直流分量和倍频分量与转子励磁绕组中的基频交流分量相对应，两者共同衰减，最后衰减至零；转子回路直流分量与定子基频交流分量相对应，共同衰减但不会为零4.同步发电机原始磁链方程中哪些电感系数为常数？哪些电感系数是变化的？变化的原因是什么？凸极式同步发电机原始磁链方程中，转子的自感系数、转子各绕组之间的互感系数为常数；定子的自感系数、定子绕组间的互感系数可变可不变，定子与转子间的互感系数是变化，变化的主因是转子旋转，辅因是转子凸级气息中d，q磁路不对称。

隐极式同步发电机原始磁链方程中，转子的自感系数、转子各绕组之间的互感系数为常数、定子的自感系数、定子绕组间的互感系数均为常数；定子与转子间的互感系数是变化的，变化的原因是定子绕组和转子绕组之间存在相对运动。

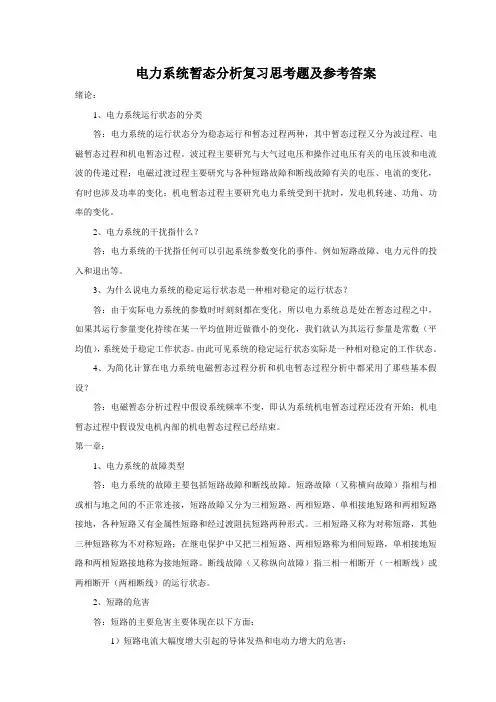

电力系统暂态分析复习思考题及参考答案绪论：1、电力系统运行状态的分类答：电力系统的运行状态分为稳态运行和暂态过程两种，其中暂态过程又分为波过程、电磁暂态过程和机电暂态过程。

波过程主要研究与大气过电压和操作过电压有关的电压波和电流波的传递过程；电磁过渡过程主要研究与各种短路故障和断线故障有关的电压、电流的变化，有时也涉及功率的变化；机电暂态过程主要研究电力系统受到干扰时，发电机转速、功角、功率的变化。

2、电力系统的干扰指什么？答：电力系统的干扰指任何可以引起系统参数变化的事件。

例如短路故障、电力元件的投入和退出等。

3、为什么说电力系统的稳定运行状态是一种相对稳定的运行状态？答：由于实际电力系统的参数时时刻刻都在变化，所以电力系统总是处在暂态过程之中，如果其运行参量变化持续在某一平均值附近做微小的变化，我们就认为其运行参量是常数（平均值），系统处于稳定工作状态。

由此可见系统的稳定运行状态实际是一种相对稳定的工作状态。

4、为简化计算在电力系统电磁暂态过程分析和机电暂态过程分析中都采用了那些基本假设？答：电磁暂态分析过程中假设系统频率不变，即认为系统机电暂态过程还没有开始；机电暂态过程中假设发电机内部的机电暂态过程已经结束。

第一章：1、电力系统的故障类型答：电力系统的故障主要包括短路故障和断线故障。

短路故障（又称横向故障）指相与相或相与地之间的不正常连接，短路故障又分为三相短路、两相短路、单相接地短路和两相短路接地，各种短路又有金属性短路和经过渡阻抗短路两种形式。

三相短路又称为对称短路，其他三种短路称为不对称短路；在继电保护中又把三相短路、两相短路称为相间短路，单相接地短路和两相短路接地称为接地短路。

断线故障（又称纵向故障）指三相一相断开（一相断线）或两相断开（两相断线）的运行状态。

2、短路的危害答：短路的主要危害主要体现在以下方面：1）短路电流大幅度增大引起的导体发热和电动力增大的危害；2）短路时电压大幅度下降引起的危害；3）不对称短路时出现的负序电流对旋转电机的影响和零序电流对通讯的干扰。

第一章 电力系统的基本概念1－1电力系统、电力网和动力系统的定义是什么？1－2见图示电力系统，试求变压器和发电机的额定电压。

110kV 平均额定电压是多少？解：U GN =1.05×10=10.5kVU 1N.T 1=U GN =10.5kV U 2N.T 1=1.1×110=121kV U 1N.T 2=110kV U 2N.T 2=1.1×35=38.5kV U 3N.T 2=1.05×6=6.3kV U 1N.T 3=U GN =10.5kV U 2N.T 3=1.05×3=3.15kV110kV 线路平均额定电压U av =（U 2N.T 1+ U 1N.T 2）/2=（121+ 110）/2≈115kV第二章作业及解答2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？ 2－2 已知一台三相三绕组变压器容量比为：300/300/150MVA , 三次侧额定电压为113.8N U kV =、2121N U kV =、3242N U kV =，实验数据：(12)950K P kW -=、(13)500K P kW -=、(23)620K P kW -=, (12)%13.73K U -=、(13)%11.9K U -=、(23)%18.64K U -=， 0123P kW =，0%0.5I =, 计算变压器参数（归算至高压侧）并画出等值电路。

解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。

根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。

因此： （1）根据容量比归算短路损耗： 2(13)(13)3002000150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭2(23)(23)3002480150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭（2）各绕组的短路损耗： 1(12)(13)(23)1()0.2352K K KK P P P P MW ---''=+-= 2(12)(23)(13)1()0.7152K K KK P P P P MW ---''=+-= 3(13)(23)(12)1() 1.7652K K KK P P P P MW ---''=+-= （3）各绕组短路电压百分数： 1(12)(13)(23)1%(%%%) 3.4952K K K K U U U U ---=+-=2(12)(23)(13)1%(%%%)10.2352K K K K U U U U ---=+-=3(13)(23)(12)1%(%%%)8.4052K K K K U U U U ---=+-=（4）变压器归算到高压侧参数：2211120.235242 3.4952420.153 6.823300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2222220.71524210.2352420.46519.98300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2233321.7652428.405242 1.14816.408300100300Z R jX j j ⨯⨯=+=+=+Ω⨯6221230.5300(2.125.6)101000242100242Y G jB j j s -⨯=-=+=-⨯⨯⨯ 2－3答案2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm ，三相导线水平排列，两相邻导线之间的距离D=4m 。

电力系统暂态分析期末复习重点编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（电力系统暂态分析期末复习重点）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为电力系统暂态分析期末复习重点的全部内容。

1、无限大功率电源的特点是什么？无限大功率电源供电情况下，发生三相短路时,短路电流中包含有哪些电流分量，这些电流分量的变化规律是什么？ 答：无限大功率电源的特点是频率恒定、端电压恒定；短路电流中包含有基频交流分量(周期分量）和非周期分量;周期分量不衰减，而非周期分量从短路开始的起始值逐渐衰减到零.2、中性点直接接地电力系统，发生概率最高的是那种短路?中性点直接接地电力系统发生概率最高的是单相接地短路；对电力系统并列运行暂态稳定性影响最大是三相短路。

3、输电线路装设重合闸装置为什么可以提高电力系统并列运行的暂态稳纵向故障纵向故障指电力系统断线故障（非全相运行）,它包括一相断线和两相断线两种形式。

2、负序分量 是三相同频不对称正弦量的分量之一其特点是三相辐值相等频率相同、相位依次相差1200、相序为C －B －A －C 。

4、转移阻抗 转移阻抗是在经网络等效变换消去除短路点和电源节点后，所得网形网络中电源节点与短路点之间的连接阻抗.5、同步发电机并列运行的暂态稳定性 答：同步发电机并列运行的暂态稳定性指受到大干扰作用后,发电机保持同步运行的能力,能则称为暂态稳定，不能则称为暂态不稳定。

6、等面积定则 答：在暂态稳定的前提下，必有加速面积等于减速面积，这一定则称为等面积定则.8、在隐极式发电机的原始磁链方程中,那些电感系数是常数？哪些是变化的？变化的原因是什么？ 答：在隐极式发电机的原始磁链方程中,转子各绕组的自感系数、转子绕组之间的互感系数、定子绕组的自感系数、定子各绕组之间的互感系数均为常数；定子三相绕组与转子各绕组之间的互感系数是变化的，变化的原因是转子旋转时，定子绕组和转子绕组之间存在相对位置的周期性改变。

单项选择题1、短路电流最大有效值出现在（1）。

A 、短路发生后约半个周期时;2、利用对称分量法分析计算电力系统不对称故障时,应选（2)相作为分析计算的基本相.B 、特殊相3、关于不对称短路时短路电流中的各种电流分量,下述说法中正确的是（3）.C 、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都将从短路瞬间的起始值衰减到其稳态值。

4、不管电力系统发生什么类型的不对称短路，短路电流中一定存在（2）。

B 、正序分量和负序分量；5、在简单电力系统中，如某点的三序阻抗021∑∑∑==Z Z Z ，则在该地点发生不同类型短路故障时，按对发电机并列运行暂态稳定性影响从大到小排序，应为(2）.B 、三相短路、两相短路接地、两相短路、单相接地短路;6、发电机－变压器单元接线，变压器高压侧母线上短路时,短路电流冲击系数应取(2).B 、1.8；7、电力系统在事故后运行方式下,对并列运行静态稳定储备系数(%)P K 的要求是(3）.C 、(%)P K ≧10。

8、下述各组中，完全能够提高电力系统并列运行暂态稳定性的一组是（2)。

B 、变压器中性点经小电阻接地、线路装设重合闸装置、快速切除线路故障；9、对于三相三柱式变压器，其正序参数、负序参数和零序参数的关系是（2）.B 、正序参数与负序参数相同，与零序参数不同；10、分析计算电力系统并列运行静态稳定性的小干扰法和分析计算电力系统并列运行暂态稳定性的分段计算法，就其实质 而言都是为了求（1）。

A 、t -δ曲线1、计算12MW 以上机组机端短路冲击电流时,短路电流冲击系数应取（2）. B 、1。

9；2、发电机三相电压为：)sin(αω+=t U u m a 、)120sin(0-+=αωt U u m b ，)120sin(0++=αωt U u m c ，如将短路发生时刻作为时间的起点（0=t ),当短路前空载、短路回路阻抗角为800(感性）时，B 相短路电流中非周期分量取得最大值的条件是（2） B 、0110=α；3、具有阻尼绕组的凸极式同步发电机，机端发生三相短路时，电磁暂态过程中定子绕组中存在（1）。

1、无限大功率电源的特点是什么无限大功率电源供电情况下，发生三相短路时，短路电流中包含有哪些电流分量，这些电流分量的变化规律是什么答：无限大功率电源的特点是频率恒定、端电压恒定；短路电流中包含有基频交流分量（周期分量）和非周期分量；周期分量不衰减，而非周期分量从短路开始的起始值逐渐衰减到零。

2、中性点直接接地电力系统，发生概率最高的是那种短路中性点直接接地电力系统发生概率最高的是单相接地短路；对电力系统并列运行暂态稳定性影响最大是三相短路。

3、输电线路装设重合闸装置为什么可以提高电力系统并列运行的暂态稳纵向故障纵向故障指电力系统断线故障（非全相运行），它包括一相断线和两相断线两种形式。

2、负序分量是三相同频不对称正弦量的分量之一其特点是三相辐值相等频率相同、相位依次相差1200、相序为C－B－A－C。

4、转移阻抗转移阻抗是在经网络等效变换消去除短路点和电源节点后，所得网形网络中电源节点与短路点之间的连接阻抗。

5、同步发电机并列运行的暂态稳定性答：同步发电机并列运行的暂态稳定性指受到大干扰作用后，发电机保持同步运行的能力，能则称为暂态稳定，不能则称为暂态不稳定。

6、等面积定则答：在暂态稳定的前提下，必有加速面积等于减速面积，这一定则称为等面积定则。

8、在隐极式发电机的原始磁链方程中，那些电感系数是常数哪些是变化的变化的原因是什么答：在隐极式发电机的原始磁链方程中，转子各绕组的自感系数、转子绕组之间的互感系数、定子绕组的自感系数、定子各绕组之间的互感系数均为常数；定子三相绕组与转子各绕组之间的互感系数是变化的，变化的原因是转子旋转时，定子绕组和转子绕组之间存在相对位置的周期性改变。

9、提高电力系统并列运行静态稳定性的根本措施是什么具体措施有那些答：提高电力系统并列运行静态稳定性的根本措施是缩短“电气距离”，具体的措施有： 1）采用分裂导线2）线路串联电力电容器；3）采用先进的励磁调节装置；4）提高输电线路的电压等级； 5）改善系统结构和选择适当的系统运行方式；10、简单电力系统同步发电机并列运行暂态稳定的条件是什么简单电力系统同步发电机并列运行暂态稳定的条件是受扰运动中加速面积小于最大减速面积。

第一章1.短路的概念和类型概念：指一切不正常的相与相与地（对于中性点接地的系统）之间发生通路或同一绕组之间的匝间非正常连通的情况。

类型：三相短路、两相短路、两相接地短路、单相接地短路。

2.电力系统发生短路故障会对系统本身造成什么危害？1）短路故障是短路点附近的支路中出现比正常值大许多倍的电流，由于短路电流的电动力效应，导体间将产生巨大的机械应力，可能破坏导体和它们的支架。

2）比设备额定电流大许多倍的短路电流通过设备，会使设备发热增加，可能烧毁设备。

3）短路电流在短路点可能产生电弧，引发火灾。

4）短路时系统电压大幅度下降，对用户造成很大影响。

严重时会导致系统电压崩溃，造成电网大面积停电。

5）短路故障可能造成并列运行的发电机失去同步，破坏系统稳定，造成大面积停电。

这是短路故障的最严重后果。

6）发生不对称短路时，不平衡电流可能产生较大的磁通在邻近的电路内感应出很大的电动势，干扰附近的通信线路和信号系统，危及设备和人身安全。

7）不对称短路产生的负序电流和电压会对发电机造成损坏，破坏发电机的安全，缩短发电机的使用寿命。

3．同步发电机三相短路时为什么进行派克变换？目的是将同步发电机的变系数微分方程式转化为常系数微分方程式，从而为研究同步发电机的运行问题提供了一种简捷、准确的方法。

4.同步发电机磁链方程的电感系数矩阵中为什么会有变数、常数或零？变数：因为定子绕组的自感系数、互感系数以及定子绕组和转子绕组间的互感系数与定子绕组和转子绕组的相对位置θ角有关，变化周期前两者为π，后者为2π。

根本原因是在静止的定子空间有旋转的转子。

常数：转子绕组随转子旋转，对于其电流产生的磁通，其此路的磁阻总不便，因此转子各绕组自感系数为常数，同理转子各绕组间的互感系数也为常数，两个直轴绕组互感系数也为常数。

零：因为无论转子的位置如何，转子的直轴绕组和交轴绕组永远互相垂直，因此它们之间的互感系数为零。

5.同步发电机三相短路后，短路电流包含哪些分量？各按什么时间常数衰减？1）定子短路电流包含二倍频分量、直流分量和交流分量；励磁绕组的包含交流分量和直流分量；D轴阻尼绕组的包含交流分量和直流分量；Q轴阻尼包含交流分量。

电力系统暂态分析课后答案【篇一：电力系统暂态分析部分习题答案】ss=txt>第一章电力系统故障分析的基本知识1-2、发电机f1和f2具有相同的容量，它们的额定电压分别为6.3kv和10.5kv，若以它们的额定值为基本条件的发电机电抗的标么值是相同的，问这两个发电机电抗的欧姆值的比值是多少？解：xg1*(n)＝xg1*sn1/un12 xg2*(n)＝xg2*sn2/un22∵xg1*(n)＝xg2*(n) ∴xg1*sn1/un12＝xg2*sn2/un22 故：xg1/ xg2＝un12/ un22＝6.32/10.52＝0.36 1-4、50mva 10.5kvxd’’=0.1530mva110kv/6.6kv uk%=10.5求：①准确计算各元件电抗的标么值，基本段取i段ubi＝10.5kv。

②工程近似计算各元件电抗的标么值，sb＝100mva。

解：①精确计算法ubi＝10.5kv sb＝100mva ubii＝10.5?12110.512110.5＝10.5kv6.6110ubiii＝10.5??＝7.26kvxd*?0.15?10050?0.3xt1*?10.5100?10.5602?10010.52?0.175xl*?0.4?100?1001212?0.273xt2*?10.5100?110302?1001212?0.289②近似计算法ub＝uav sb＝100mvaxd*?0.15?1005010060?0.3xt1*?10.5100??0.175xl*?0.4?100?1001152?0.302xt2*?10.5100?10030?0.351-5、某一线路上安装一台xk%＝5的电抗器，其额定电流为150a，额定电压为6kv，若另一台额定电流为300a、额定电压为10kv的电抗器来代替它，并要求保持线路的电抗欧姆值不变，问这台电抗器的电抗百分数值应是多少？xr1%100un13in1xr2%100un23in2解：∵xr????∴xr2%?xr1%?un1un2?in2in1?5?610?300150?6u|0|=115 kv50km1-12、10mva110kv/11kv uk%=10.5(3)(1) 若短路前空载，计算短路电流的周期分量及短路电流最大有效值；(2) 若a相非周期分量电流的初值为零及最大时，计算相应的b、c 相非周期分量电流的初始值；(3) 若短路前变压器满负荷运行，功率因数为0.9（低压侧），计算最大非周期分量电流的初始值，并与空载时短路比较。

第一章 1-2-1 对例1-2，取kV 1102=B U，MVA S B 30=,用准确和近似计算法计算参数标幺值。

解：①准确计算法：选取第二段为基本段，取kV 1102=B U ，MVA S B 30=，则其余两段的电压基准值分别为：9.5kV kV 1101215.10211=⨯==B B U k U kV6.66.6110110223===k U U B B 电流基准值：kA U S I B B B 8.15.9330311=⨯==kA U S I B B B 16.0110330322=⨯==3 2.62B I kA ===各元件的电抗标幺值分别为： 发电机：32.05.930305.1026.0221=⨯⨯=*x变压器1T ：121.05.3130110121105.02222=⨯⨯=*x输电线路：079.011030804.023=⨯⨯=*x 变压器2T ：21.01103015110105.02224=⨯⨯=*x电抗器：4.03.062.26.6605.05=⨯⨯=*x 电缆线路：14.06.6305.208.026=⨯⨯=*x电源电动势标幺值： 16.15.911==*E ②近似算法：取MVA S B 30=，各段电压电流基准值分别为：kV U B 5.101=，kA I B 65.15.103301=⨯=kV U B 1152=，20.15B I kA ==kV U B 3.63=，3 2.75B I kA ==各元件电抗标幺值： 发电机：26.05.1030305.1026.0221=⨯⨯=*x变压器1T ：2300.1050.131.5x *=⨯= 输电线路： 073.011530804.023=⨯⨯=*x变压器2T ： 4300.1050.2115x *=⨯=电抗器： 44.03.075.23.6605.05=⨯⨯=*x电缆线路： 151.03.6305.208.026=⨯⨯=*x电源电动势标幺值： 05.15.1011==*E习题2解：（1）准确计算：3(110)115B B U U kV ==322220115209.1121B B U U kV k ==⨯= 312122010.51159.1121242B B U U kV k k ==⨯⨯= 各段的电流基准值为：114.0B I kA ===20.6B I kA ===3 1.1B I kA === 各元件的电抗标幺值分别为： 发电机：21210.52200.300.292400.89.1x *=⨯⨯=变压器1T ：222210.52200.140.143009.1x *=⨯⨯=输电线路：322200.422300.49209.1x *=⨯⨯= 变压器2T ：24222202200.140.12280209.1x *=⨯⨯= (2) 近似算法：kV U B 5.101=，112.10B I kA ==2231B U kV =，20.55B I kA ==3121B U kV =，3 1.05B I kA ==各元件电抗标幺值： 发电机：12200.300.22240/0.8x *=⨯=变压器1T ： 22200.140.10300x *=⨯= 输电线路： 322200.422300.40231x *=⨯⨯= 变压器2T ：42200.140.11280x *=⨯=习题3要点：以下摘自《国家电网公司电力系统安全稳定计算规定》：暂态稳定是指电力系统受到大扰动后，各同步电机保持同步运行并过渡到新的或恢复到原来稳态运行方式的能力，通常指保持第一、第二摇摆不失步的功角稳定，是电力系统功角稳定的一种形式。
