超级电容介绍

超级电容应用电路超级电容（Super Capacitor）是一种具有高能量密度和高功率密度的电容器，它可以在电子设备，汽车系统，工业设备等领域广泛应用。

本文将重点介绍超级电容的应用电路。

一、超级电容概述超级电容是一种储能元件，它与传统电容器不同的地方在于具有很高的电容和电压特性。

超级电容通常由活性碳电极和电解质组成，其内部结构增大了电极表面积，从而提高了电容量。

超级电容的电压范围通常从数伏到数百伏不等，能够提供高功率输出和高循环寿命。

二、超级电容应用电路1. 能量回收电路超级电容常常用于能量回收系统中，将由制动、减速等工况释放的能量存储起来，以便在需要时向车辆提供功率。

一般而言，这类电路包括一个超级电容充电电路和一个由超级电容输出功率的电路。

充电电路可以通过直流-直流转换器或者其他能量转换电路实现，而输出功率的电路则可以与电机或者其他负载相连接。

2. 缓冲电路在一些高功率负载需要瞬时提供电源的场合，可以使用超级电容作为能量缓冲器。

典型的应用包括电动汽车的起动系统、电力工具的启动系统等。

这类电路中，一般需要与传统电池或者电源并联，以满足整个系统的功率需求并提供长时间的电源支持。

3. 灯光应用电路在需要提供高亮度照明且对瞬时功率要求高的场合，超级电容也可以发挥作用。

用于需要瞬间提供大功率的汽车大灯、舞台灯光等场合。

这类电路通常需要设计相应的充电和输出控制电路，以保证超级电容的合理使用和保护。

4. 闪光电路在一些需要提供高功率瞬间放电的应用中，超级电容也是一个理想的选择。

用于摄影闪光灯、激光器、雷达等领域。

这类电路中，超级电容需要与充电电路和放电电路相匹配，以确保稳定可靠的运行。

5. 可再生能源系统超级电容可以与太阳能电池板、风能发电机等可再生能源设备相结合，构建储能系统。

这种系统可以在夜晚或低风速时提供稳定的能源供应，同时也可以通过超级电容对电网进行功率平衡和电压调节。

6. 电子设备在需要瞬时提供大功率的电子设备中，超级电容也有一定的应用。

超级电容器工作原理超级电容器是一种储能元件，具有高能量密度、高功率密度、长循环寿命等优点。

它在许多领域都有着重要的应用，比如电动车、电子设备等。

那末，超级电容器是如何工作的呢？下面我们将详细介绍超级电容器的工作原理。

一、电容器基本原理1.1 电荷分布：超级电容器由两块带电极的导体板和介质组成。

当电容器充电时，正极板上的电子会被吸引到负极板上，形成正负电荷分布。

1.2 电场形成：正负电荷之间形成电场，这个电场会储存能量，使得电容器具有储能功能。

1.3 电容量：电容器的电容量取决于电极之间的距离、介质的介电常数等因素。

二、超级电容器与普通电容器的区别2.1 电介质：超级电容器的电介质通常是活性炭或者氧化铝等高表面积材料，具有更高的比表面积和更好的电导率。

2.2 极板材料：超级电容器的极板材料通常是活性炭或者导电聚合物，具有更好的导电性和化学稳定性。

2.3 极板结构：超级电容器的极板结构设计更为复杂，可以实现更高的电容量和更低的内阻。

三、超级电容器的工作原理3.1 双层电容效应：超级电容器利用双层电容效应储存能量，即电荷在电极表面形成两层电荷层，实现高能量密度的储能。

3.2 离子迁移：在充放电过程中，离子在电解质中迁移，形成电荷分布，实现能量的储存和释放。

3.3 电荷传输：电荷在电极和电解质之间传输，实现能量的转换和储存。

四、超级电容器的应用4.1 电动车：超级电容器可以作为电动车的辅助储能装置，提供瞬时大功率输出，减轻电池负荷，延长电池寿命。

4.2 可再生能源：超级电容器可以与太阳能、风能等可再生能源结合使用，平衡能源供需，提高能源利用效率。

4.3 电子设备：超级电容器可以用于电子设备的快速充放电，提高设备的性能和响应速度。

五、超级电容器的发展趋势5.1 提高能量密度：超级电容器的能量密度仍然相对较低，未来的发展方向是提高能量密度，实现更高的储能效率。

5.2 降低成本：超级电容器的成本相对较高，未来的发展方向是降低成本，推动其在更广泛领域的应用。

超级电容器工作原理超级电容器，也被称为超级电容或超级电容电池，是一种高性能的电能存储装置。

它具有高能量密度、高功率密度、长寿命、快速充放电等优点，被广泛应用于电子设备、交通工具、可再生能源等领域。

本文将详细介绍超级电容器的工作原理。

一、超级电容器的基本结构超级电容器由两个电极、电解质和隔离层组成。

电极通常由活性炭、金属氧化物或导电聚合物制成。

电解质是导电的溶液或聚合物薄膜，用于连接两个电极并传导电荷。

隔离层则用于阻止电极之间的直接接触。

二、超级电容器的工作原理超级电容器的工作原理可以分为双电层电容和赫姆霍兹电容两种机制。

1. 双电层电容机制当两个电极浸入电解质中时，由于电解质的极性，正离子会聚集在负电极表面，负离子会聚集在正电极表面。

这种现象导致了电解质与电极之间形成了电荷分层，形成了一个电荷电位差，同时也形成了一个双电层结构。

这个双电层结构就像是一个电容器，可以存储电荷。

当外加电压施加在电极上时，电荷会在电极表面积累。

当电压被移除时，电荷会被释放回电解质中。

这个过程非常快速，因此超级电容器具有快速充放电的特点。

2. 赫姆霍兹电容机制赫姆霍兹电容机制是指当电极之间存在一层绝缘材料时，电极与绝缘材料之间形成了一个电荷电位差。

这个电位差可以存储电荷，从而形成电容效应。

这种机制通常用于电解质电容器。

三、超级电容器的充放电过程超级电容器的充放电过程可以通过以下步骤进行说明：1. 充电过程：- 当超级电容器处于放电状态时，电荷会从电极中释放到电解质中，使电极电势降低。

- 当外部电源施加在电极上时，正电极吸收电子，负电极释放电子，电荷开始在电极表面积累。

- 当电压达到设定值时，超级电容器被认为是充满的。

2. 放电过程：- 当超级电容器处于充电状态时，电荷会从电解质中吸收到电极上，使电极电势增加。

- 当外部电源被移除时，电荷开始从电极表面释放，返回到电解质中。

- 放电过程可以持续，直到电荷完全从电极中释放。

四、超级电容器的应用领域超级电容器由于其独特的特点，被广泛应用于以下领域：1. 电子设备：超级电容器可以用作备用电源，提供短时间的电能供应，以防止设备关机或数据丢失。

超级电容的规格超级电容是一种具有高电容量和高储能密度的电子元件，它在电能存储和释放方面具有很多优势。

本文将从超级电容的规格参数入手，介绍超级电容的特点、应用以及未来发展方向。

一、额定电压超级电容的额定电压是指超级电容器可以长时间工作的电压范围。

超级电容的额定电压通常在2.5V到5.5V之间，具体取决于超级电容的结构设计和材料选择。

超级电容的额定电压较低，这使得它在一些低压应用中具有优势，例如备用电源、电动车辆的启动系统等。

二、容量超级电容的容量是指超级电容器可以存储的电荷量。

超级电容的容量通常以法拉(F)为单位，容量大小一般在几毫法拉至几千法拉之间。

相比于传统电容器，超级电容具有更高的电容量，可以储存更多的电荷。

因此，超级电容在能量存储和释放方面具有较大优势。

三、内阻超级电容的内阻是指在超级电容器工作时电流通过的阻力。

内阻的大小直接影响超级电容的充放电效率和功率输出能力。

一般来说，超级电容的内阻较低，这使得它可以快速充放电，适用于需要高功率输出的应用，如电动车辆的刹车能量回收系统。

四、寿命超级电容的寿命是指超级电容器可以正常工作的时间。

超级电容的寿命主要取决于电解液的稳定性和超级电容器内部的电化学反应。

一般来说，超级电容的寿命较长，可以达到几万个充放电循环。

这使得超级电容在需要长寿命和高可靠性的应用中具有优势，如可穿戴设备、智能电表等。

五、温度范围超级电容的温度范围是指超级电容器可以正常工作的温度范围。

超级电容的温度范围通常在-40℃到+85℃之间，具体取决于超级电容的材料和封装方式。

超级电容具有较好的耐温性能，可以在较宽的温度范围内工作，适用于各种环境条件下的应用，如电动车辆、太阳能储能系统等。

超级电容作为一种新型的电子元件，在能量存储和释放方面具有广泛的应用前景。

目前，超级电容已经在汽车、电子设备、可再生能源等领域得到了广泛应用。

未来，随着超级电容技术的不断发展，超级电容的容量将进一步提升，其在能量存储领域的应用将更加广泛。

iec 超级电容-概述说明以及解释1.引言1.1 概述超级电容（Super Capacitor）是一种新型的能量存储装置，它介于传统电容和化学电池之间。

相对于传统电容器，超级电容具有更高的能量密度和更大的功率密度，可以在短时间内快速充放电。

与传统化学电池相比，超级电容具有更长的循环寿命和更高的可靠性。

超级电容器的工作原理是通过在两个电极之间形成一个电介质，来存储电荷。

与传统电容器不同的是，超级电容器使用高表面积的电极材料，如活性炭或金属氧化物，来增加存储电荷的能力。

同时，电介质的选择也非常重要，它需要具有较高的介电常数和低电阻，以便快速存储和释放电荷。

超级电容器在多个领域都有广泛的应用。

在电动车领域，超级电容器可以用作辅助能量源，提供高效稳定的瞬时功率输出，以增加车辆的加速性能和能量回收效率。

在可再生能源领域，超级电容器可以作为储能设备，平衡能量的供需差异。

此外，超级电容器还被广泛应用于电子设备、电网稳定、医疗器械等领域。

尽管超级电容器具有很多优势，如高速充放电、长循环寿命和可靠性，但也存在一些局限性。

首先，超级电容器的能量密度较低，无法与化学电池相比。

其次，超级电容器的成本较高，限制了其大规模商业应用。

此外，超级电容器的稳定性和耐高温性还需要进一步改进。

总结而言，超级电容作为一种新兴的能量存储装置，具有重要的应用前景。

随着技术的不断创新和进步，超级电容器的能量密度和成本将不断提高，其在电动交通、可再生能源和其他领域的应用将会进一步扩大。

因此，超级电容器在能源存储领域的发展有着巨大的潜力。

文章结构部分的内容应包括对整篇文章的组织和结构进行说明。

下面是一个可能的编写示例：1.2 文章结构本文将按照以下结构进行叙述：1.引言：概述超级电容的定义、原理和应用背景，介绍文章的目的。

2.正文：2.1 超级电容的定义和原理：详细介绍超级电容的基本概念、组成结构和工作原理。

将对超级电容与传统电容的区别进行分析，并阐述其高能量密度和长寿命的特点。

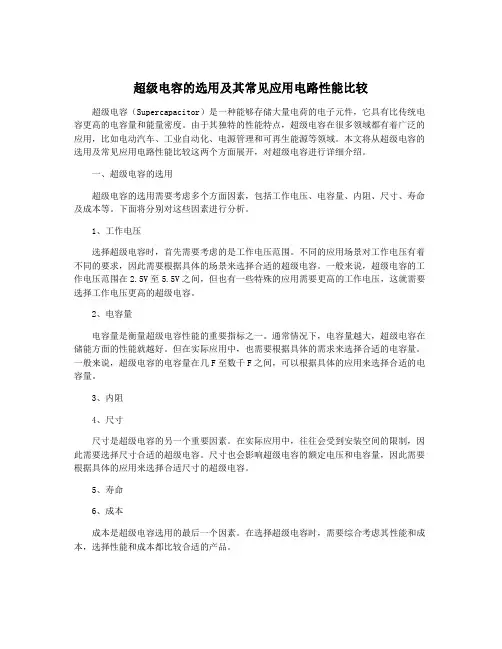

超级电容的选用及其常见应用电路性能比较超级电容（Supercapacitor）是一种能够存储大量电荷的电子元件，它具有比传统电容更高的电容量和能量密度。

由于其独特的性能特点，超级电容在很多领域都有着广泛的应用，比如电动汽车、工业自动化、电源管理和可再生能源等领域。

本文将从超级电容的选用及常见应用电路性能比较这两个方面展开，对超级电容进行详细介绍。

一、超级电容的选用超级电容的选用需要考虑多个方面因素，包括工作电压、电容量、内阻、尺寸、寿命及成本等。

下面将分别对这些因素进行分析。

1、工作电压选择超级电容时，首先需要考虑的是工作电压范围。

不同的应用场景对工作电压有着不同的要求，因此需要根据具体的场景来选择合适的超级电容。

一般来说，超级电容的工作电压范围在2.5V至5.5V之间，但也有一些特殊的应用需要更高的工作电压，这就需要选择工作电压更高的超级电容。

2、电容量电容量是衡量超级电容性能的重要指标之一。

通常情况下，电容量越大，超级电容在储能方面的性能就越好。

但在实际应用中，也需要根据具体的需求来选择合适的电容量。

一般来说，超级电容的电容量在几F至数千F之间，可以根据具体的应用来选择合适的电容量。

3、内阻4、尺寸尺寸是超级电容的另一个重要因素。

在实际应用中，往往会受到安装空间的限制，因此需要选择尺寸合适的超级电容。

尺寸也会影响超级电容的额定电压和电容量，因此需要根据具体的应用来选择合适尺寸的超级电容。

5、寿命6、成本成本是超级电容选用的最后一个因素。

在选择超级电容时，需要综合考虑其性能和成本，选择性能和成本都比较合适的产品。

超级电容的选用需要综合考虑多个因素，根据具体的应用需求来选择合适的产品。

在实际选择中，可以参考超级电容厂商提供的产品参数和性能曲线，也可以进行实际测试来选择合适的超级电容。

二、常见应用电路性能比较超级电容在实际应用中有着广泛的应用，下面将对超级电容在不同应用电路中的性能进行比较。

1、电动汽车超级电容在电动汽车中具有重要的应用价值。

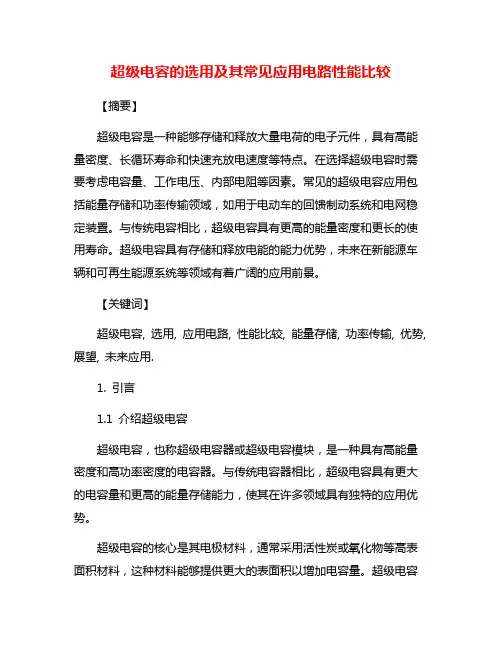

超级电容的选用及其常见应用电路性能比较【摘要】超级电容是一种能够存储和释放大量电荷的电子元件，具有高能量密度、长循环寿命和快速充放电速度等特点。

在选择超级电容时需要考虑电容量、工作电压、内部电阻等因素。

常见的超级电容应用包括能量存储和功率传输领域，如用于电动车的回馈制动系统和电网稳定装置。

与传统电容相比，超级电容具有更高的能量密度和更长的使用寿命。

超级电容具有存储和释放电能的能力优势，未来在新能源车辆和可再生能源系统等领域有着广阔的应用前景。

【关键词】超级电容, 选用, 应用电路, 性能比较, 能量存储, 功率传输, 优势, 展望, 未来应用.1. 引言1.1 介绍超级电容超级电容，也称超级电容器或超级电容模块，是一种具有高能量密度和高功率密度的电容器。

与传统电容器相比，超级电容具有更大的电容量和更高的能量存储能力，使其在许多领域具有独特的应用优势。

超级电容的核心是其电极材料，通常采用活性炭或氧化物等高表面积材料，这种材料能够提供更大的表面积以增加电容量。

超级电容还采用了电解质溶液或凝胶来增强电荷传输速度，从而提高功率密度和循环寿命。

超级电容器通常被用于需要瞬时高能量输出的应用场合，如电动车的启动系统、电子设备的备用电源等。

其快速充放电特性使其在能量存储和功率传输方面具有独特的优势。

超级电容器在现代科技领域具有广泛的应用前景，其高能量密度、高功率密度和长寿命等优点将使其在未来的应用中发挥更为重要的作用。

1.2 介绍文章内容本文主要介绍超级电容的选用及其常见应用电路性能比较。

我们将介绍什么是超级电容，以及本文将要讨论的内容。

超级电容是一种特殊的电容器，具有高能量密度和高功率密度的特点，能够在短时间内快速放电和充电。

在本文中，我们将探讨超级电容的特点、选用考虑因素、在能量存储方面的常见应用电路、在功率传输方面的常见应用电路，以及与传统电容的性能比较。

通过对这些内容的讨论，我们可以更好地了解超级电容的优势和应用领域，为未来的研究和发展提供参考。

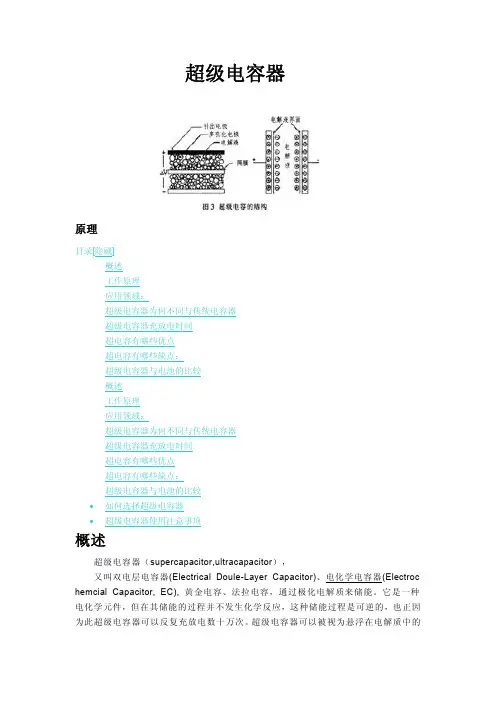

超级电容器基本原理及性能特点中心议题：•超级电容器的原理、结构和特点•Maxwell超级电容器结构•超级电容选型与应用超级电容的容量比通常的电容器大得多。

由于其容量很大，对外表现和电池相同，因此也有称作“电容电池”。

超级电容属于双电层电容器，它是世界上已投入量产的双电层电容器中容量最大的一种，其基本原理和其它种类的双电层电容器一样，都是利用活性炭多孔电极和电解质组成的双电层结构获得超大的容量。

超级电容器原理电化学双层电容器（EDLC）因超级电容器被我们所熟知。

超级电容器利用静电极化电解溶液的方式储存能量。

虽然它是一个电化学器件，但它的能量储存机制却一点也不涉及化学反应。

这个机制是高度可逆的，它允许超级电容器充电放电达十万甚至数百万次。

超级电容器可以被视为在两个极板外加电压时被电解液隔开的两个互不相关的多孔板。

对正极板施加的电势吸引电解液中的负离子，而负面板电势吸引正离子。

这有效地创建了两个电荷储层，在正极板分离出一层，并在负极板分离出另外一层。

传统的电解电容器存储区域来自平面，导电材料薄板。

高电容是通过大量的材料折叠。

可能通过进一步增加其表面纹理，进一步增加它的表面积。

过去传统的电容器用介质分离电极，这些介质多数为：塑料，纸或薄膜陶瓷。

电介质越薄，在空间受限的区域越可以获得更多的区域。

可以实现对介质厚度的表面面积限制的定义。

超级电容器的面积来自一个多孔的碳基电极材料。

这种材料的多孔结构，允许其面积接近2000平方米每克，远远大于通过使用塑料或薄膜陶瓷。

超级电容器的充电距离取决于电解液中被吸引到电极的带电离子的大小。

这个距离（小于10埃）远远小于通过使用常规电介质材料的距离。

巨大的表面面积的组合和极小的充电距离使超级电容器相对传统的电容器具有极大的优越性。

超级电容可以用做后备电源，类似于UPS，在系统突然断电后，负责在极短时间内为系统提供能量。

在这种应用中，需要后备电源有快速的启动时间。

由于超级电容是物理反应的方式储存电能，充放电速度快，相对电池有着更为快速的响应时间。

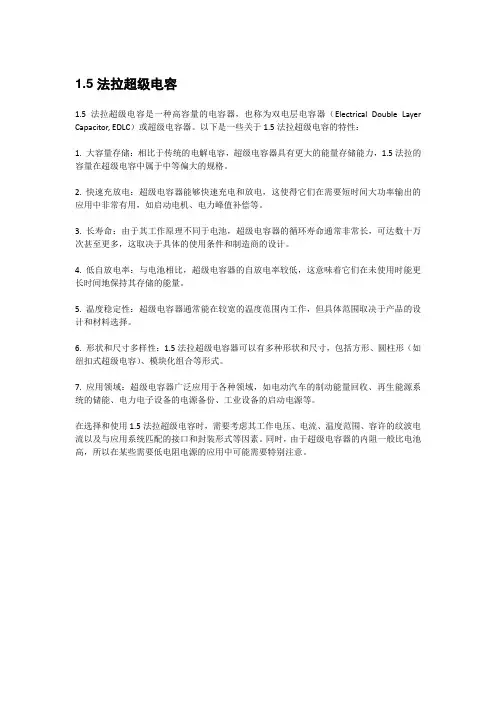

1.5法拉超级电容
1.5法拉超级电容是一种高容量的电容器，也称为双电层电容器（Electrical Double Layer Capacitor, EDLC）或超级电容器。

以下是一些关于1.5法拉超级电容的特性：
1. 大容量存储：相比于传统的电解电容，超级电容器具有更大的能量存储能力，1.5法拉的容量在超级电容中属于中等偏大的规格。

2. 快速充放电：超级电容器能够快速充电和放电，这使得它们在需要短时间大功率输出的应用中非常有用，如启动电机、电力峰值补偿等。

3. 长寿命：由于其工作原理不同于电池，超级电容器的循环寿命通常非常长，可达数十万次甚至更多，这取决于具体的使用条件和制造商的设计。

4. 低自放电率：与电池相比，超级电容器的自放电率较低，这意味着它们在未使用时能更长时间地保持其存储的能量。

5. 温度稳定性：超级电容器通常能在较宽的温度范围内工作，但具体范围取决于产品的设计和材料选择。

6. 形状和尺寸多样性：1.5法拉超级电容器可以有多种形状和尺寸，包括方形、圆柱形（如纽扣式超级电容）、模块化组合等形式。

7. 应用领域：超级电容器广泛应用于各种领域，如电动汽车的制动能量回收、再生能源系统的储能、电力电子设备的电源备份、工业设备的启动电源等。

在选择和使用1.5法拉超级电容时，需要考虑其工作电压、电流、温度范围、容许的纹波电流以及与应用系统匹配的接口和封装形式等因素。

同时，由于超级电容器的内阻一般比电池高，所以在某些需要低电阻电源的应用中可能需要特别注意。

超级电容1.1 概述 (2)1.1.1 超级电容器的原理与结构及分类....... .. (2)1.1.2 超级电容器的特性.............. .. (4)1.1.3 超级电容器应用领域.... . (6)1.2 超级电容器市场状况 (7)1.2.1 概况 (8)1.2.2 竞争情况.. (11)1.2.3 下游市场...... . (12)1.3 超级电容器技术现状研究 (16)1.3.1 正极材料..... .. (17)1.3.2 负极材料 (18)1.3.3 有机电解液... (18)1.4 主要企业... (18)1.5 主要科研机构与科学家 (20)超级电容器作为一种新型的储能器件以其大容量、高功率密度、强充放电能力、长循环寿命、使用温度范围宽、无污染等许多显著优势在很多领域有着极为广阔的应用前景。

本文从详实的数据入手将超级电容器行业市场与技术现状综合起来，进行了全面深入的研究并对其发展作出了科学的预测。

同时，本文还基于当前国内的实情对产业技术中存在的漏洞提出了较好的解决方案，对技术的改进及产业的优化给出了合理的建议，并预见性的提出将锂离子电池技术与超级电容器技术结合起来研究推广的新思路。

本文不仅对国内从事电池能源业的中小型企业进军超级电容器领域，改进超级电容器生产技术，把握超级电容器市场动向有着较强的指导作用，对国家规范和优化超级电容器行业市场也有借鉴意义。

1.1 概述超级电容器又称电化学电容器，超大容量电容器，超电容器等。

迄今为止，没有规范的命名。

依据其储能机理不同，超级电容器又可分为以炭材料为主要电极材料的双电层电容器和以金属氧化物或导电聚合物为主要电极材料的准电容电容器。

1.1.1 超级电容器的原理（1）双电层电容工作原理双电层理论在19世纪末由Helmhotz等提出，后经Gouy，Chapman，Stern以及其他研究者逐步完善，已经形成较完善的理论。

其原理如图所示，将固体电极浸在电解液中，当施加低于溶液的分解电压的外加电场作用下，在电极与电解液接触的界面，由于库仑力、分子间力或者原子间力的作用，电荷会重新分布、排列。

低内阻超级电容低内阻超级电容是一种新型的电子元件，它具有低内阻的特点，能够在电子设备中发挥重要的作用。

本文将从超级电容的定义、特点、应用以及未来发展方向等方面进行介绍，旨在为读者提供全面的了解。

我们来了解一下什么是超级电容。

超级电容，也称为超级电容器或超级电池，是一种新型的电容器。

与传统电容器相比，超级电容具有更大的电容量和更低的内阻。

它的电容量可以达到毫法或甚至更大，而内阻非常低，通常在几个欧姆以下。

这使得超级电容在储能、能量回收和快速充放电等方面具有独特的优势。

超级电容的低内阻是其最重要的特点之一。

内阻是指电池或电容器内部电流通过时产生的电压降，它会导致能量损失和电压波动。

对于电子设备来说，低内阻意味着能够更高效地利用能量，减少能量损失，提高设备的工作效率。

而超级电容的低内阻可以满足这一需求，使得电子设备的性能得到进一步提升。

超级电容在各个领域都有广泛的应用。

首先，它被广泛应用于储能系统中。

由于超级电容具有高能量密度和高功率密度的特点，它可以用于储存和释放大量的能量，满足高功率需求的场景，如电动汽车、风能和太阳能储能系统等。

其次，超级电容还可以用于能量回收系统。

在许多设备中，例如电梯、列车和电动工具等，能量回收是一种重要的节能手段。

超级电容可以快速地吸收和释放能量，实现高效的能量回收。

此外，超级电容还可以用于电子设备的备份电源、电动工具的启动电源等。

超级电容作为一种新型的电子元件，其发展潜力巨大。

未来，超级电容有望在电子设备领域发挥更重要的作用。

例如，它可以用于替代传统的锂电池，在电动汽车、移动设备等方面实现更高的性能。

此外，随着技术的不断进步，超级电容的电容量和功率密度还将不断提高，进一步拓宽其应用领域。

总结起来，低内阻超级电容是一种具有低内阻特点的新型电子元件。

它在储能、能量回收和快速充放电等方面具有独特的优势，能够提高电子设备的工作效率和性能。

鉴于其广泛的应用前景和未来发展的潜力，超级电容必将成为电子领域的重要研究方向，为人类的生活带来更多便利和进步。

超级电容的原理
超级电容是一种能够存储和释放大量电能的电子元件。

它的原理基于电解质溶液的离子传递和电化学反应。

超级电容由两个电极、电解质和隔离层组成。

电极通常使用高表面积的活性材料，如活性炭或二氧化锰，以增加电荷存储能力。

电解质是一种能够导电的溶液，常见的电解质包括酸、碱或盐。

隔离层的作用是防止电极之间的直接接触，同时允许离子在两个电极之间传递。

当超级电容充电时，电荷从供电源通过电解质和电极之间的化学反应传递。

电解质中的离子会聚集在电极表面，并与电极形成电荷双层。

这种电荷双层可以存储电荷，并使超级电容具有较大的电容量。

当需要释放储存的电能时，超级电容可以通过将电荷从电容器的电极中释放回电解质来完成。

这个过程很快，超级电容可以在极短的时间内释放大量电能。

超级电容的主要优点是其高功率密度和长寿命。

相对于传统的化学电池，超级电容具有更快的充放电速度和更高的效率。

此外，超级电容的循环寿命可以达到数十万次，远远高于化学电池。

然而，超级电容的能量密度相对较低，不能与化学电池相媲美。

因此，超级电容通常与化学电池或储能系统结合使用，以充分发挥各自的优势。

总的来说，超级电容的原理是基于电解质溶液中离子传递和电化学反应，通过电荷双层存储和释放大量电能。

它具有高功率密度和长寿命的特点，在各种电子设备和储能系统中具有广泛的应用前景。
