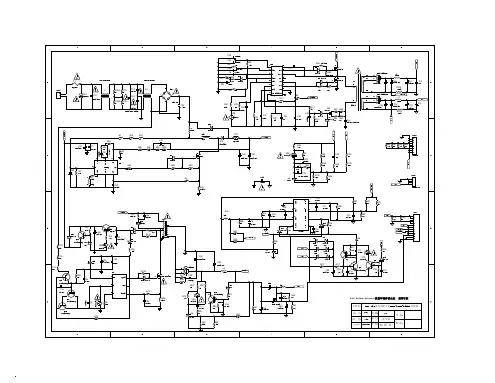

(T-4127)LED150W电源原理图_2011101509450885[1]

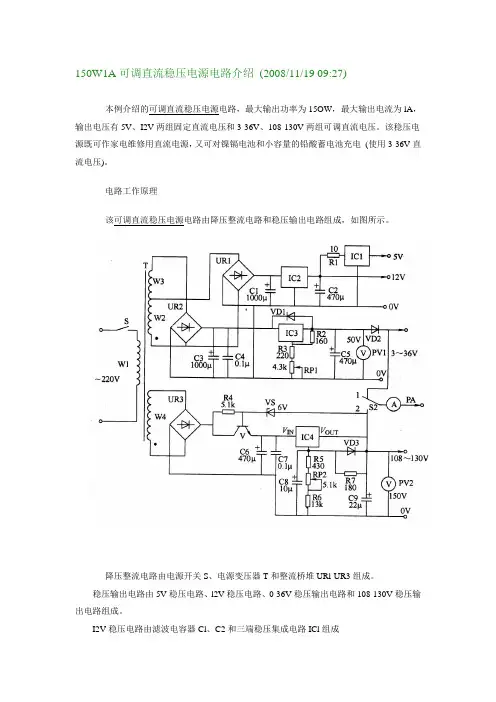

150W1A可调直流稳压电源电路介绍(2008/11/19 09:27)本例介绍的可调直流稳压电源电路，最大输出功率为15OW，最大输出电流为lA，输出电压有5V、I2V两组固定直流电压和3-36V、108-130V两组可调直流电压。

该稳压电源既可作家电维修用直流电源，又可对镍镉电池和小容量的铅酸蓄电池充电(使用3-36V直流电压)。

电路工作原理该可调直流稳压电源电路由降压整流电路和稳压输出电路组成，如图所示。

降压整流电路由电源开关S、电源变压器T和整流桥堆URl-UR3组成。

稳压输出电路由5V稳压电路、l2V稳压电路、0-36V稳压输出电路和108-130V稳压输出电路组成。

I2V稳压电路由滤波电容器Cl、C2和三端稳压集成电路ICl组成5V稳压电路由电阻器Rl和三端稳压集成电路IC2组成。

3-36V稳压输出电路由电容器C3-C5、三端稳压集成电路R2、R3、电位器RPl、二极管VDl、VD2和电压表PVl组成。

108-130V稳压输出电路由晶体管V、电容器C6-C9、电阻器R4-R7、电位器RP2、稳压二极管VS、三端稳压集成电路IC4、二极管VD3和电压表PV2组成。

可调直流稳压电源接通电源开关S后，交流220V电压加在电源变压器T的一次绕组Wl两端，在T的二次绕组W2、W3和W4上分别产生14V、24V相13.5V交流电压。

绕组W2上的交流14V电压经URl整流、Cl滤波及ICl稳压后，产生+l2V输出电压，该电压还经C2滤波、Rl限流及lC2稳压后，产生+5V输出电压。

绕组W2、W3上产生的交流38V(l4V+24V)电压经UR2整流、C3和C4滤波及IC3等稳压调整后输出。

调节RPl的阻值，可使输出电压在3-36V之间变化。

绕组W4上的交流108V电压经UR3整流及稳压输出电路稳压调整后，产生108-130V 直流电压。

调节RP2的阻值，可以改变直流输出电压的高低。

元器件选择Rl选用2W金属膜电阻器;R2、R4和R5均选用lW金属膜电阻器;R3和R6、R7均选用1/2W金属膜电阻器。

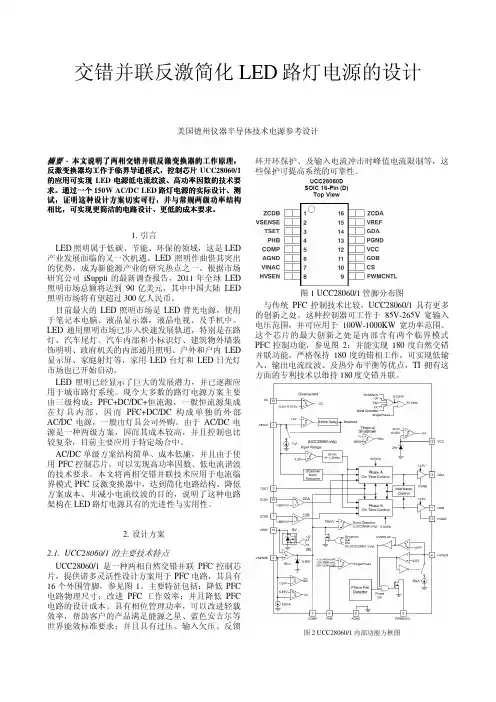

交错并联反激简化LED 路灯电源的设计美国德州仪器半导体技术电源参考设计摘要 - 本文说明了两相交错并联反激变换器的工作原理本文说明了两相交错并联反激变换器的工作原理，，反激变换器反激变换器均均工作于临界导通模式工作于临界导通模式，，控制芯片UCC28060/1的应用可实现LED 电源低电流纹波电源低电流纹波、、高功高功率率因数的技术要求。

通过一个150W AC/DC LED 路灯电源的实际设计路灯电源的实际设计、、测试，证明这种设计方案这种设计方案切实切实切实可行可行可行，，并与并与常规常规常规两级功率两级功率两级功率结构结构相比相比，，可实现更简洁的电路可实现更简洁的电路设计设计设计、、更低的成本要求更低的成本要求。

1. 引言LED 照明属于低碳、节能、环保的领域，这是LED 产业发展面临的又一次机遇。

LED 照明作曲借其突出的优势，成为新能源产业的研究热点之一。

根据市场研究公司iSuppli 的最新调查报告，2011年全球LED 照明市场总额将达到90亿美元，其中中国大陆LED 照明市场将有望超过300亿人民币。

目前最大的LED 照明市场是LED 背光电源，使用于笔记本电脑、液晶显示器，液晶电视、及手机中。

LED 通用照明市场已步入快速发展轨道，特别是在路灯、汽车尾灯、汽车内部和小标识灯、建筑物外墙装饰明明、政府机关的内部通用照明、户外和户内LED 显示屏、家庭射灯等，家用LED 台灯和LED 日光灯市场也已开始启动。

LED 照明已经显示了巨大的发展潜力，并已逐渐应用于城市路灯系统。

现今大多数的路灯电源方案主要由三级构成：PFC+DC/DC+恒流源，一般恒流源集成在灯具内部，因而PFC+DC/DC 构成单独的外部AC/DC 电源，一般由灯具公司外购。

由于AC/DC 电源是一种两级方案，因而其成本较高，并且控制也比较复杂，目前主要应用于特定场合中。

AC/DC 单级方案结构简单、成本低廉，并且由于使用PFC 控制芯片，可以实现高功率因数、低电流谐波的技术要求。

l e d屏专用V A开关电源电原理图公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-l e d屏专用5V40A开关电源,用T L494、K A7500等集成块,通用设计TL494电路图的工作原理，主要是各元件的功能整流器之前的不用说了吧？494 脉宽调制输出至V3、V4。

494 的各脚功能请看其pdf资料。

1 脚是比较器+输入端，接电压监测。

如图，VR1 是输出电压调整。

V3、V4 是功率推动三极管。

T2是推动变压器，将推动电压提高以驱动末级功率管，末级工作在开关状态。

V2、V3 接成推挽功率放大。

VD5、VD6是反峰保护二极管。

R3、C8是尖峰吸收网络。

VD9、VD10、C9 组成全波整流滤波，给494供电。

T1 的右部分就是低压部分了。

整流滤波输出，没什么特别的。

220V交流电经VD1整流，C5,C6滤波得到300V左右直流电。

此电压经R1，R2分压后约150V给C7充电，经T1高压8，9脚绕组，T2绕组8，6脚,V2等形成启动电流。

T2反馈绕组7，9绕组，10，6绕组产生感应电压，使V1，V2轮流导通。

因此在T1低压供电绕组（6，7，13）产生电压，经VD9,VD10整流，C9滤波，给TL494,,V3,V4等供电。

此时输出电压较低。

TL494启动后其8脚，11脚轮流输出脉冲，推动V3,V4，经T2反馈给绕组（7.9，10.6）激励V1,V2。

使V1,V2,由自激状态转入受控状态。

T2输出绕组电压上升，此电压经R31,R29,R30，VR1分压后反馈给TL494的1脚（电压反馈）使输出电压稳定。

J1，J2是电流取样电阻，充电或输出时J1，J2产生压降。

此电压经R36反馈给TL494的15脚（电流反馈）使充电或输出电流恒定。

大体原理已经说清楚了，具体原理还有什么不明白追问，我就不一一说明每个元件的作用了。

R8,R9，R40 是V2的偏置电阻，VD8反馈整流，经R10，R11到V2基极，加速V2导通，C11是加速电容，可以加速V2的导通和截止。

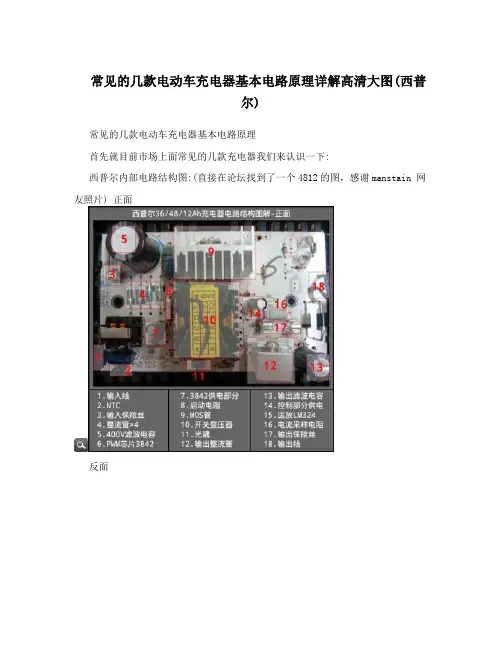

常见的几款电动车充电器基本电路原理详解高清大图(西普尔)常见的几款电动车充电器基本电路原理首先就目前市场上面常见的几款充电器我们来认识一下:西普尔内部电路结构图:(直接在论坛找到了一个4812的图，感谢manstain 网友照片) 正面反面×××××××××××××××××××××××××××××××××××××××××××××××××××××特能充电器 (感谢幸福家园网友提供照)正面反面首先我们把充电器内部的电路基本结构部件进行了分割和注解电动车充电器其实还有另外的电路结构，大致可以分成2个大的板块，TL494芯片组成的半桥电路，UC3842芯片组成反激式电路，各自都有自己的特点。

目前市场上面绝大部分的充电器都是3842电路，我们就用3842作为我们主要讲解例子。
