看多大功率的LED电源，不同功率的电源是不太一样的，基本上是这样：

1~7W电源：

大多做到功率因数>0.5，效率>70%就算及格；好的可以做到功率因数>0.7，效率 >70%就算优秀，做到功率因数>0.9，效率>80%的也有，不过性价比太低，很少有人用。

8~20W电源：

做到功率因数>0.7，效率>75%就算及格；好的可以做到功率因数>0.8，效率 >80%就算优秀；做到功率因数>0.9，效率>90%的基本上是用于日光灯方面等有较高要求的LED灯，很少在球泡上看到。最高可以做到做到功率因数>0.99，效率>92%，不过这样的电源问问价就知道了。起码贵一倍以上。

20W以上电源：

这种电源主要分两用，一用于多灯条的，这种电源的功率因数基本上都不高，效率也一般。

还有一种是用于路灯的。这样的电源基本上做得很优秀，可能和路灯的价格有关吧功率因数>0.99，效率>92%比比皆是，不过这些电源不完全看这两个参数的了，主要还要看其防水性能、防雷、耐高低温等参数了。

关于电流稳定性，基本上现在用恒流IC的LED电源都还可以，要特别注意阻容的，这些的稳定性就不行。

合集下载

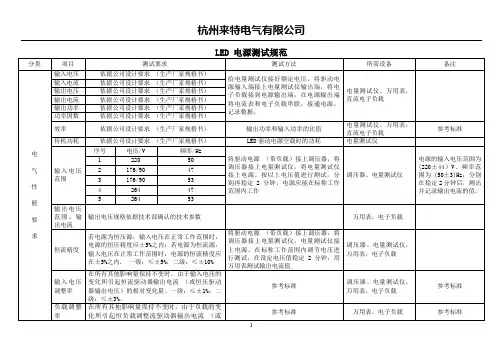

LED_电源测试规范
