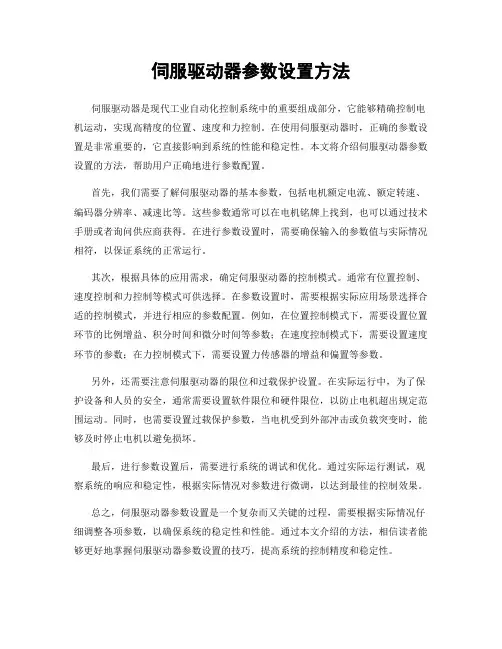

伺服驱动器参数设置方法伺服驱动器是现代工业自动化控制系统中的重要组成部分,它能够精确控制电机运动,实现高精度的位置、速度和力控制。
在使用伺服驱动器时,正确的参数设置是非常重要的,它直接影响到系统的性能和稳定性。
本文将介绍伺服驱动器参数设置的方法,帮助用户正确地进行参数配置。
首先,我们需要了解伺服驱动器的基本参数,包括电机额定电流、额定转速、编码器分辨率、减速比等。
这些参数通常可以在电机铭牌上找到,也可以通过技术手册或者询问供应商获得。
在进行参数设置时,需要确保输入的参数值与实际情况相符,以保证系统的正常运行。
其次,根据具体的应用需求,确定伺服驱动器的控制模式。
通常有位置控制、速度控制和力控制等模式可供选择。
在参数设置时,需要根据实际应用场景选择合适的控制模式,并进行相应的参数配置。
例如,在位置控制模式下,需要设置位置环节的比例增益、积分时间和微分时间等参数;在速度控制模式下,需要设置速度环节的参数;在力控制模式下,需要设置力传感器的增益和偏置等参数。
另外,还需要注意伺服驱动器的限位和过载保护设置。
在实际运行中,为了保护设备和人员的安全,通常需要设置软件限位和硬件限位,以防止电机超出规定范围运动。
同时,也需要设置过载保护参数,当电机受到外部冲击或负载突变时,能够及时停止电机以避免损坏。
最后,进行参数设置后,需要进行系统的调试和优化。
通过实际运行测试,观察系统的响应和稳定性,根据实际情况对参数进行微调,以达到最佳的控制效果。
总之,伺服驱动器参数设置是一个复杂而又关键的过程,需要根据实际情况仔细调整各项参数,以确保系统的稳定性和性能。
通过本文介绍的方法,相信读者能够更好地掌握伺服驱动器参数设置的技巧,提高系统的控制精度和稳定性。
伺服驱动器参数设置方法
1. 前期准备
根据伺服驱动器使用说明书来确认系统参数的设置范围,同时要了解所需参数的具体名称和作用。
在设置参数前,先停止伺服系统的运转。
2. 主伺服参数设置
主伺服参数指防护、速度、加速度等参数。
设置前,先按照使用说明书的要求选择相应的参数。
然后进行参数设置。
3. PID参数设置
PID参数设置包括比例系数、积分时间和微分时间三个参数。
一般情况下,这三个参数是配套使用的。
一般情况下,这三个参数都是需要根据实际情况进行调整的。
在设定前,先根据使用说明书选择相应的参数,然后调整PID参数,直到达到理想的运动效果。
4. 位置误差调整
基础参数调整完成后,要进行位置误差调整。
这时,可以手动转动伺服电机,观察位置误差变化。
这个过程中,要根据速度的变化,对位置误差进行调整,直到
达到预期效果。
5. 整机参数调整
完成单个电机的参数设定后,还需要对整个伺服系统进行参数调整。
整机参数包括系统响应速度、整机加速度等。
通过调整整机参数,可以使整个伺服系统的运动更加顺畅。
6. 参数测试
参数设置完成后,还需要对其进行测试,以验证是否满足了伺服系统的设计要求。
在测试过程中,可以根据需要逐步调整参数,以达到最佳效果。
伺服驱动参数设置方法引言:伺服驱动参数设置是指根据具体的应用需求,对伺服驱动器进行参数配置,以实现精准的电机控制和运动控制。
正确的参数设置可以提高系统的性能和稳定性,确保电机运动的准确性和可靠性。
本文将介绍伺服驱动参数设置的方法和步骤。
一、了解伺服驱动器在进行伺服驱动参数设置之前,首先需要了解伺服驱动器的基本特性和工作原理。
伺服驱动器是一种用于控制电机运动的设备,它通过接收控制信号,输出相应的电流或电压,驱动电机实现精确的位置和速度控制。
二、确定应用需求在进行伺服驱动参数设置之前,需要明确具体的应用需求,包括所控制的电机类型、负载特性、运动要求等。
不同的应用需求可能需要不同的参数设置,因此需要在此基础上进行参数调整。
三、设置基本参数1. 电机类型:根据实际应用情况,选择正确的电机类型,包括步进电机、直流无刷电机或交流伺服电机等。
2. 电机参数:设置电机的额定电流、额定转速、极对数等参数,这些参数可以通过电机的技术手册或者其他相关资料获得。
3. 控制模式:选择合适的控制模式,包括位置控制、速度控制或力矩控制等。
四、调整闭环参数闭环参数是伺服驱动器中最关键的参数之一,它直接影响到系统的稳定性和控制精度。
根据应用需求和实际情况,逐步调整以下闭环参数:1. 比例增益:比例增益决定了控制器对误差的响应程度,过大的比例增益会导致系统震荡,过小则会导致响应不及时。
通过试验和调整,找到合适的比例增益值。
2. 积分时间:积分时间决定了控制器对误差积分的时间长度,过大的积分时间会导致系统响应迟钝,过小则会导致系统震荡。
根据实际情况,逐步调整积分时间,找到合适的值。
3. 微分时间:微分时间决定了控制器对误差变化率的响应程度,过大的微分时间可能会导致系统产生高频振荡,过小则会导致系统对噪声敏感。
通过试验和调整,找到合适的微分时间值。
五、设置限制参数为了保护系统和设备的安全运行,还需要设置一些限制参数,以避免超出系统的能力范围。
伺服驱动器参数设置步骤1.准备工作在开始伺服驱动器参数设置之前,首先需要进行准备工作。
包括安装好驱动器、连接好伺服电机,并确保电源和输入信号正常。
2.连接驱动器到电脑使用RS485或者以太网等通信接口,将驱动器连接到电脑。
可以通过USB转RS485接口或者以太网转串口的方式进行连接。
3.安装驱动器配置软件4.参数备份在进行参数设置之前,首先需要备份当前的驱动器参数。
通常配置软件会提供备份和还原功能,可以将当前的参数备份到电脑上,以便后续的恢复或者对比。
5.参数设置驱动器的参数设置包括基本参数、速度环参数、位置环参数和其他高级参数的设置。
5.1基本参数设置:根据具体的应用,设置伺服驱动器的工作模式、编码器类型、输出方式等基本参数。
5.2速度环参数设置:设置伺服驱动器的速度环参数,包括速度比例增益、速度积分增益、速度微分增益等。
5.3位置环参数设置:设置伺服驱动器的位置环参数,包括位置比例增益、位置积分增益、位置微分增益等。
5.4其他高级参数设置:根据具体需求设置其他高级参数,如过流保护、过压保护、过热保护等。
6.参数调试设置好驱动器参数后,需要进行参数调试。
通过配置软件提供的模拟功能,可以输入指定的速度和位置信号,观察伺服系统的响应情况。
根据实际需求,调整相应的参数,使得伺服系统的性能达到最佳状态。
7.保存参数参数调试完成后,需要将设置好的参数保存到驱动器中。
在配置软件中选择保存参数的选项,将参数写入到驱动器的非易失性存储器中。
8.参数恢复在进行参数设置之前备份的参数,可以在需要的时候恢复。
通过配置软件提供的参数还原功能,将之前备份的参数恢复到驱动器中,恢复到之前的工作状态。
以上就是伺服驱动器参数设置的详细步骤。
通过正确的参数设置和调试,可以保证伺服系统的稳定性和性能。
同时,根据具体的应用需求,可以对伺服驱动器的参数进行优化和调整,以获得更好的控制效果。

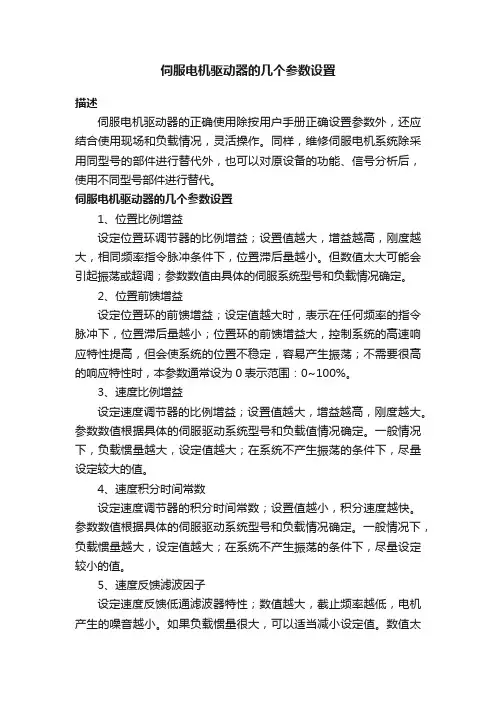

伺服电机驱动器的几个参数设置描述伺服电机驱动器的正确使用除按用户手册正确设置参数外,还应结合使用现场和负载情况,灵活操作。
同样,维修伺服电机系统除采用同型号的部件进行替代外,也可以对原设备的功能、信号分析后,使用不同型号部件进行替代。
伺服电机驱动器的几个参数设置1、位置比例增益设定位置环调节器的比例增益;设置值越大,增益越高,刚度越大,相同频率指令脉冲条件下,位置滞后量越小。
但数值太大可能会引起振荡或超调;参数数值由具体的伺服系统型号和负载情况确定。
2、位置前馈增益设定位置环的前馈增益;设定值越大时,表示在任何频率的指令脉冲下,位置滞后量越小;位置环的前馈增益大,控制系统的高速响应特性提高,但会使系统的位置不稳定,容易产生振荡;不需要很高的响应特性时,本参数通常设为0表示范围:0~100%。
3、速度比例增益设定速度调节器的比例增益;设置值越大,增益越高,刚度越大。
参数数值根据具体的伺服驱动系统型号和负载值情况确定。
一般情况下,负载惯量越大,设定值越大;在系统不产生振荡的条件下,尽量设定较大的值。
4、速度积分时间常数设定速度调节器的积分时间常数;设置值越小,积分速度越快。
参数数值根据具体的伺服驱动系统型号和负载情况确定。
一般情况下,负载惯量越大,设定值越大;在系统不产生振荡的条件下,尽量设定较小的值。
5、速度反馈滤波因子设定速度反馈低通滤波器特性;数值越大,截止频率越低,电机产生的噪音越小。
如果负载惯量很大,可以适当减小设定值。
数值太大,造成响应变慢,可能会引起振荡;数值越小,截止频率越高,速度反馈响应越快。
如果需要较高的速度响应,可以适当减小设定值。
6、最大输出转矩设置设置伺服电机的内部转矩限制值;设置值是额定转矩的百分比;任何时候,这个限制都有效定位完成范围;设定位置控制方式下定位完成脉冲范围。
本参数提供了位置控制方式下驱动器判断是否完成定位的依据,当位置偏差计数器内的剩余脉冲数小于或等于本参数设定值时,驱动器认为定位已完成,到位开关信号为ON,否则为OFF;在位置控制方式时,输出位置定位完成信号,加减速时间常数。

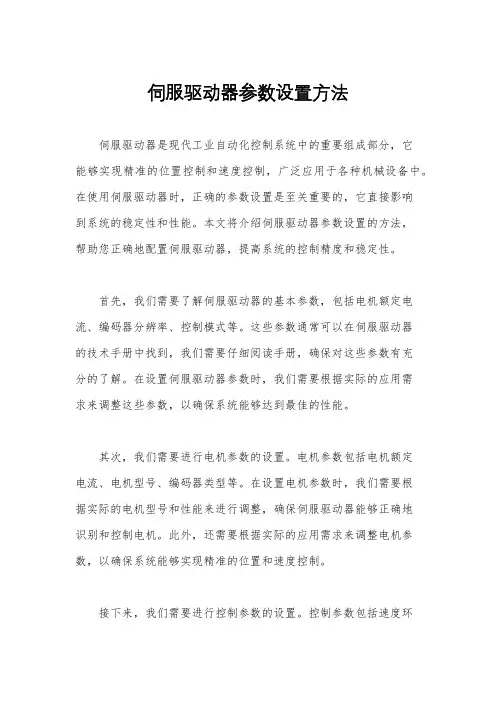

伺服驱动器参数设置方法伺服驱动器是现代工业自动化控制系统中的重要组成部分,它能够实现精准的位置控制和速度控制,广泛应用于各种机械设备中。
在使用伺服驱动器时,正确的参数设置是至关重要的,它直接影响到系统的稳定性和性能。
本文将介绍伺服驱动器参数设置的方法,帮助您正确地配置伺服驱动器,提高系统的控制精度和稳定性。
首先,我们需要了解伺服驱动器的基本参数,包括电机额定电流、编码器分辨率、控制模式等。
这些参数通常可以在伺服驱动器的技术手册中找到,我们需要仔细阅读手册,确保对这些参数有充分的了解。
在设置伺服驱动器参数时,我们需要根据实际的应用需求来调整这些参数,以确保系统能够达到最佳的性能。
其次,我们需要进行电机参数的设置。
电机参数包括电机额定电流、电机型号、编码器类型等。
在设置电机参数时,我们需要根据实际的电机型号和性能来进行调整,确保伺服驱动器能够正确地识别和控制电机。
此外,还需要根据实际的应用需求来调整电机参数,以确保系统能够实现精准的位置和速度控制。
接下来,我们需要进行控制参数的设置。
控制参数包括速度环参数、位置环参数、加速度限制等。
在设置控制参数时,我们需要根据实际的应用需求来进行调整,以确保系统能够实现稳定的控制。
通常情况下,我们可以通过试验和调试来确定最佳的控制参数,以确保系统能够达到最佳的性能。
最后,我们需要进行系统整体参数的设置。
系统整体参数包括通信参数、报警参数、保护参数等。
在设置系统整体参数时,我们需要根据实际的应用需求来进行调整,以确保系统能够安全可靠地运行。
此外,还需要对系统的报警和保护功能进行合理的设置,以确保系统能够及时发现和处理故障,避免损坏设备。
总之,伺服驱动器参数设置是一个复杂而又关键的工作,它直接影响到系统的控制精度和稳定性。
在进行参数设置时,我们需要充分了解伺服驱动器和电机的性能特点,根据实际的应用需求来进行调整,以确保系统能够达到最佳的性能。
希望本文能够帮助您正确地配置伺服驱动器,提高系统的控制精度和稳定性。

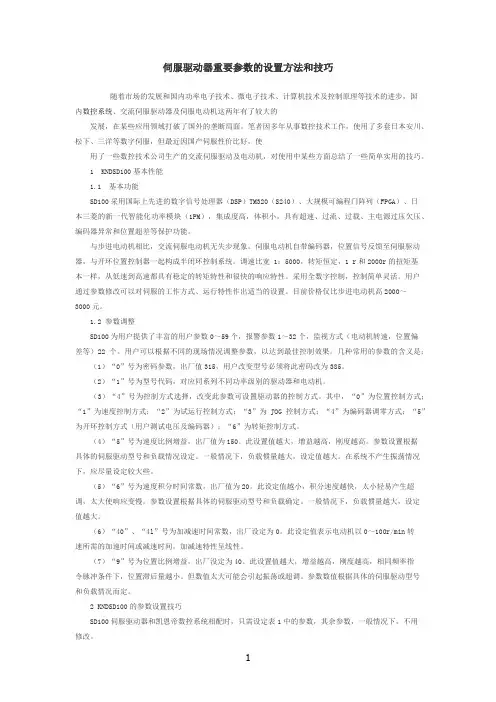

伺服驱动器重要参数的设置方法和技巧随着市场的发展和国内功率电子技术、微电子技术、计算机技术及控制原理等技术的进步,国内数控系统、交流伺服驱动器及伺服电动机这两年有了较大的发展,在某些应用领域打破了国外的垄断局面。
笔者因多年从事数控技术工作,使用了多套日本安川、松下、三洋等数字伺服,但最近因国产伺服性价比好,使用了一些数控技术公司生产的交流伺服驱动及电动机,对使用中某些方面总结了一些简单实用的技巧。
1 KNDSD100基本性能1.1 基本功能SD100采用国际上先进的数字信号处理器(DSP)TM320(S240)、大规模可编程门阵列(FPGA)、日本三菱的新一代智能化功率模块(1PM),集成度高,体积小,具有超速、过流、过载、主电源过压欠压、编码器异常和位置超差等保护功能。
与步进电动机相比,交流伺服电动机无失步现象。
伺服电动机自带编码器,位置信号反馈至伺服驱动器,与开环位置控制器一起构成半闭环控制系统。
调速比宽 1:5000,转矩恒定,1 r和2000r的扭矩基本一样,从低速到高速都具有稳定的转矩特性和很快的响应特性。
采用全数字控制,控制简单灵活。
用户通过参数修改可以对伺服的工作方式、运行特性作出适当的设置。
目前价格仅比步进电动机高2000~3000元。
1.2 参数调整SD100为用户提供了丰富的用户参数0~59个,报警参数1~32个,监视方式(电动机转速,位置偏差等)22个。
用户可以根据不同的现场情况调整参数,以达到最佳控制效果。
几种常用的参数的含义是:(1)“0”号为密码参数,出厂值315,用户改变型号必须将此密码改为385。
(2)“1”号为型号代码,对应同系列不同功率级别的驱动器和电动机。
(3)“4”号为控制方式选择,改变此参数可设置驱动器的控制方式。
其中,“0”为位置控制方式;“1”为速度控制方式;“2”为试运行控制方式;“3”为JOG控制方式;“4”为编码器调零方式;“5”为开环控制方式(用户测试电压及编码器);“6”为转矩控制方式。
伺服驱动器参数设置方法伺服驱动器是现代工业自动化控制系统中的重要组成部分,它的参数设置对于系统的运行稳定性和性能表现有着至关重要的影响。
正确的参数设置可以使伺服驱动器发挥最佳的性能,提高系统的精度和效率。
本文将介绍伺服驱动器参数设置的方法,帮助用户更好地应用和调试伺服驱动器。
首先,我们需要了解伺服驱动器的基本参数,包括电机额定电流、编码器分辨率、速度环参数、位置环参数等。
这些参数是伺服驱动器正常运行的基础,必须根据具体的应用需求进行正确的设置。
其次,根据具体的应用场景和要求,我们需要对伺服驱动器的参数进行调整。
在进行参数设置之前,需要先对系统进行整体的调试和运行测试,以获取系统的动态性能指标。
根据测试结果,可以针对性地调整伺服驱动器的参数,使其更好地适应实际工作环境。
在进行参数设置时,需要注意以下几点。
首先,要根据具体的应用要求,合理选择伺服驱动器的工作模式,包括速度控制模式、位置控制模式等。
其次,要根据实际情况,调整伺服驱动器的速度环参数和位置环参数,以达到最佳的控制效果。
此外,还需要根据具体的电机参数,进行电机参数的设置和校准,确保伺服驱动器能够准确地控制电机的运动。
除了以上的基本参数设置外,还需要注意一些高级参数的设置。
比如,过流保护参数、过压保护参数、过载保护参数等,这些参数的设置对于保护伺服驱动器和电机的安全运行至关重要。
总之,伺服驱动器参数设置是一个复杂而又关键的工作,需要根据具体的应用要求和实际情况进行合理的调整和设置。
正确的参数设置可以提高系统的稳定性和性能,保证系统的正常运行。
希望本文的介绍能够帮助大家更好地应用和调试伺服驱动器,提高工作效率和质量。
以上就是关于伺服驱动器参数设置方法的介绍,希望对大家有所帮助。
如果还有其他问题,欢迎随时咨询。

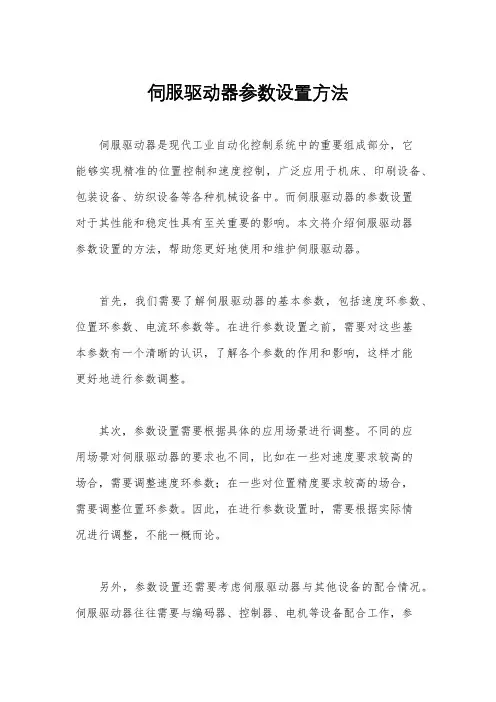

伺服驱动器参数设置方法伺服驱动器是现代工业自动化控制系统中的重要组成部分,它能够精确控制电机的转速和位置,从而实现精密的运动控制。
而伺服驱动器的参数设置对于其性能和稳定性至关重要。
本文将介绍伺服驱动器参数设置的方法,帮助用户正确、有效地进行参数设置,以确保伺服系统的正常运行和稳定性。
首先,进行电机参数设置。
在伺服驱动器参数设置的过程中,首先需要对电机参数进行设置。
这包括电机的额定电流、额定转速、编码器分辨率等参数。
正确设置电机参数可以保证伺服系统的精准控制,提高系统的响应速度和稳定性。
其次,进行速度环参数设置。
速度环是伺服系统中的一个重要环节,其参数设置直接影响到伺服系统的速度控制性能。
在进行速度环参数设置时,需要调整速度环的比例增益、积分时间常数和微分时间常数等参数,以实现对电机转速的精准控制。
接着,进行位置环参数设置。
位置环是伺服系统中另一个关键的环节,其参数设置对于实现精准的位置控制至关重要。
在进行位置环参数设置时,需要调整位置环的比例增益、积分时间常数和微分时间常数等参数,以实现对电机位置的精准控制。
此外,还需要进行其他相关参数的设置。
除了电机参数、速度环参数和位置环参数外,还需要对一些其他相关参数进行设置,比如过流保护参数、过压保护参数、过速保护参数等。
这些参数的设置可以保护伺服系统不受损坏,确保系统的安全稳定运行。
最后,进行参数调试和优化。
在完成伺服驱动器参数设置后,需要进行参数的调试和优化工作。
通过实际运行测试,对伺服系统的性能进行评估,进一步优化参数,以确保伺服系统的稳定性和性能达到最佳状态。
总之,伺服驱动器参数设置是伺服系统调试中的重要环节,正确的参数设置可以保证伺服系统的稳定性和性能。
通过以上介绍的方法,相信读者能够正确、有效地进行伺服驱动器参数设置,提高伺服系统的控制精度和稳定性,从而更好地满足工业自动化控制系统的需求。
伺服驱动器参数设置方法伺服驱动器是现代工业自动化控制系统中的重要组成部分,它能够实现精准的位置控制和速度控制,广泛应用于机床、印刷设备、包装设备、纺织设备等各种机械设备中。
而伺服驱动器的参数设置对于其性能和稳定性具有至关重要的影响。
本文将介绍伺服驱动器参数设置的方法,帮助您更好地使用和维护伺服驱动器。
首先,我们需要了解伺服驱动器的基本参数,包括速度环参数、位置环参数、电流环参数等。
在进行参数设置之前,需要对这些基本参数有一个清晰的认识,了解各个参数的作用和影响,这样才能更好地进行参数调整。
其次,参数设置需要根据具体的应用场景进行调整。
不同的应用场景对伺服驱动器的要求也不同,比如在一些对速度要求较高的场合,需要调整速度环参数;在一些对位置精度要求较高的场合,需要调整位置环参数。
因此,在进行参数设置时,需要根据实际情况进行调整,不能一概而论。
另外,参数设置还需要考虑伺服驱动器与其他设备的配合情况。
伺服驱动器往往需要与编码器、控制器、电机等设备配合工作,参数设置时需要考虑这些设备之间的配合关系,确保它们能够良好地协同工作,实现系统的稳定运行。
在进行参数设置时,需要充分利用伺服驱动器厂家提供的调试工具和手册。
这些工具和手册中通常包含了对各个参数的详细说明和调整方法,能够为我们提供很大的帮助。
因此,在进行参数设置时,需要认真阅读相关的资料,充分利用厂家提供的资源。
最后,参数设置需要进行逐步调整和测试。
在进行参数设置时,不能一次性将所有参数都进行调整,而是需要逐步进行调整和测试,逐步逼近最优的参数值。
在调整每个参数时,需要进行相应的测试,观察其对系统性能的影响,从而找到最佳的参数组合。
总之,伺服驱动器参数设置是一个复杂而又关键的工作,需要我们充分了解伺服驱动器的基本参数,根据具体的应用场景进行调整,考虑与其他设备的配合情况,充分利用厂家提供的资源,逐步调整和测试参数。
只有这样,才能够更好地发挥伺服驱动器的性能,实现精准的控制和稳定的运行。
伺服电机又称执行电机,是一种执行元件,它可以把收到的电信号转换成电机轴上的角位移或角速度进行输出,有很多人不清楚它与步进电机驱动器的区别,下面为大家介绍一下伺服电机驱动器的参数设置及与步进电机驱动器有哪些区别。
一、伺服电机驱动器的几个参数设置1、位置比例增益设定位置环调节器的比例增益;设置值越大,增益越高,刚度越大,相同频率指令脉冲条件下,位置滞后量越小。
但数值太大可能会引起振荡或超调;参数数值由具体的伺服系统型号和负载情况确定。
2、位置前馈增益设定位置环的前馈增益;设定值越大时,表示在任何频率的指令脉冲下,位置滞后量越小;位置环的前馈增益大,控制系统的高速响应特性提高,但会使系统的位置不稳定,容易产生振荡;不需要很高的响应特性时,本参数通常设为0表示范围:0——100%。
3、速度比例增益设定速度调节器的比例增益;设置值越大,增益越高,刚度越大。
参数数值根据具体的伺服驱动系统型号和负载值情况确定。
一般情况下,负载惯量越大,设定值越大;在系统不产生振荡的条件下,尽量设定较大的值。
4、速度积分时间常数设定速度调节器的积分时间常数;设置值越小,积分速度越快。
参数数值根据具体的伺服驱动系统型号和负载情况确定。
一般情况下,负载惯量越大,设定值越大;在系统不产生振荡的条件下,尽量设定较小的值。
5、速度反馈滤波因子设定速度反馈低通滤波器特性;数值越大,截止频率越低,电机产生的噪音越小。
如果负载惯量很大,可以适当减小设定值。
数值太大,造成响应变慢,可能会引起振荡;数值越小,截止频率越高,速度反馈响应越快。
如果需要较高的速度响应,可以适当减小设定值。
6、最大输出转矩设置设置伺服电机的内部转矩限制值;设置值是额定转矩的百分比;任何时候,这个限制都有效定位完成范围;设定位置控制方式下定位完成脉冲范围。
二、步进电机驱动器与伺服电机驱动器的区别1、控制精度不同。
步进电机的相数和拍数越多,它的精确度就越高,伺服电机取块于自带的编码器,编码器的刻度越多,精度就越高。
伺服驱动参数设置一、伺服驱动参数的基本概念和分类伺服驱动是机械系统中的关键部件,用于控制电机旋转运动。
在进行参数设置之前,需要了解一些基本概念:1.角度误差:电机实际角度与控制系统设定角度之间的差值。
2.脉冲频率:控制系统通过发送脉冲来控制电机转动,脉冲频率即脉冲信号的频率。
3.示波器:用于显示和测量电机转动过程中的信号波形。
根据不同的应用场景和需求,伺服驱动参数可以分为位置控制参数、速度控制参数和电流控制参数。
二、位置控制参数设置位置控制参数用于控制电机的准确定位。
一般包括速度环和位置环参数。
1.速度环参数设置:包括速度环增益和速度环带宽。
速度环增益是用来调整电机响应速度的参数,增大增益可以提高响应速度,但过高的增益会引起震动和不稳定。
速度环带宽是确定速度环中电流环的增益和带宽的参数,一般设置为速度环增益的十分之一2.位置环参数设置:包括位置环增益和位置环带宽。
位置环增益是用来调整电机准确度的参数,增大增益可以提高准确度,但过高的增益会引起震动和不稳定。
位置环带宽是确定位置环中速度环的增益和带宽的参数,一般设置为位置环增益的十分之一三、速度控制参数设置速度控制参数用于控制电机的转速。
一般包括位置环参数和速度环参数。
1.位置环参数设置:包括位置环增益和位置环带宽,设置方法同位置控制参数。
2.速度环参数设置:包括速度环增益和速度环带宽,设置方法同位置控制参数。
四、电流控制参数设置电流控制参数用于控制电机的输出电流。
一般包括电流环参数和速度环参数。
1.电流环参数设置:包括电流环增益和电流环带宽。
增大电流环增益可以提高电机的输出电流,但过高的增益会引起震动和不稳定。
电流环带宽用于确定电流环中速度环的增益和带宽,一般设置为电流环增益的十分之一2.速度环参数设置:包括速度环增益和速度环带宽,设置方法同位置控制参数。
五、伺服驱动参数设置的注意事项1.参数设置应根据实际情况和具体需求进行调整,不同系统可能需要不同的参数设置。
伺服驱动器8大参数设置伺服驱动器是一种用于控制伺服电机的装置,通过调节驱动器的参数来实现对电机运行的控制。
不同的参数设置对于电机的性能和运行效果有着直接的影响,因此了解并正确设置这些参数十分重要。
以下是伺服驱动器的八大参数设置。
1.角度标定参数:这些参数用于标定伺服电机的转动角度,通常包括电机的旋转方向、偏移和零点位置等信息。
正确设置这些参数可以保证电机的运行方向和精确度。
2.速度参数:这些参数用于控制伺服电机的运行速度,包括最大速度、加速度和减速度等信息。
通过正确设置这些参数,可以实现电机在不同速度下的稳定运行和高效控制。
3.位置参数:这些参数用于控制伺服电机的位置控制,包括位置偏移、位置误差和位置补偿等信息。
正确设置这些参数可以实现电机的准确定位和稳定控制。
4.力矩参数:这些参数用于控制伺服电机的输出力矩,包括最大力矩、力矩响应和力矩误差等信息。
通过正确设置这些参数,可以实现电机对外部负载的稳定输出和精确控制。
5.反馈参数:这些参数用于控制伺服电机的反馈信号,包括位置反馈、速度反馈和力矩反馈等信息。
正确设置这些参数可以实现电机的闭环控制和精确的运动控制。
6.控制参数:这些参数用于控制伺服电机的控制模式和控制策略,包括位置控制、速度控制和力矩控制等信息。
通过正确设置这些参数,可以实现不同的控制方式和控制策略。
7.过流参数:这些参数用于控制伺服电机的过流保护和限流功能,包括过流保护电流、过流保护时间和限流系数等信息。
正确设置这些参数可以保护电机免受过流损坏,并提高电机的使用寿命。
8.报警参数:这些参数用于控制伺服电机的报警功能,包括故障报警、过载报警和过热报警等信息。
通过正确设置这些参数,可以及时检测和处理电机的故障和异常情况,保证电机的安全和可靠运行。
在设置伺服驱动器的参数时,需要根据具体的应用需求和电机的性能要求来进行调整。
同时,还需要注意参数设置的合理性和稳定性,避免出现意外的故障和不稳定的运行情况。
概要1 - 1确认事项1 - 2伺服电机1 - 3 伺服放大器1 - 4 型号说明1-1(1) 警告标识的种类和意义安装、配线施工、维护、检查之前,请熟读和使用该手册及其它附属资料。
请在确认设备知识、安全信息及注意事项后,开始使用。
本手册将安全注意事项的等级划分为“危险”及“注意”。
警 告 标 识 含 义危 险该标识表示若错误操作,则有可能发生危险情况,从而造成死亡或重伤。
注 意该标识表示若错误操作,则有可能发生危险情况,从而造成人身受到中度伤害、轻伤以及仅设备受损。
另外,即使是记载在“注意”中的事项,也有可能因情况不同而导致严重后果。
标有警告标识的正文处均为重要内容,请遵守。
读完该手册后,请将其保管在使用人任何时候都能看到的地方。
(2) 符号根据需要采用符号,以便一看就能理解显示的要点。
符 号 含 义 符 号 含 义一般禁止 指示一般使用者的行为禁止触摸 务必接地禁止拆解 小心触电小心燃烧 小心高温安全注意事项1.使用注意事项危 险1.请绝对不要用手触及伺服放大器的内部。
否则有可能触电。
2.伺服放大器及伺服电机的地线端子务请接地。
否则有可能导致触电。
3.请在切断电源5分钟后进行配线和检查。
否则有可能导致触电。
4.请不要损伤电缆线、或对电缆线施加不必要的应力、压载重物、夹挤。
否则有可能导致故障、破损和触电。
5.运行过程中,请不要触摸伺服电机的旋转部分。
否则有可能受伤。
注 意1.请按指定的组合方式使用伺服电机和伺服放大器。
否则有可能发生火灾和故障。
2.请绝对不要在易于被溅到水的地方、腐蚀性气体的环境、易燃气体的环境及可燃物旁使用。
否则有可能发生火灾和故障。
3.伺服放大器、伺服电机及外围设备的温度较高,务请注意保持距离。
否则易烫伤。
4.在通电过程中及切断电源后一段时间内,伺服放大器的散热器、再生电阻器、伺服电机等有可能处于高温状态,故请不要触摸。
否则有可能烫伤。
5.最终产品内的伺服电机在运行过程中,若其表面温度超过70℃时,则请在最终产品上贴上小心高温的标签。
富士驱动器使用说明作者:Admin 时间:2009-8-31 11:20:40 访问次数:1104用于隔离栅双极性晶体管(IGBT)的富士混合IC驱动器使用说明一、介绍隔离栅双极性晶体管(IGBT)正日益广泛地应用于小体积,低噪音,高特性的电源,逆变器,不间断电源(UPS)以及电机速度控制装置之中。
用于IGBT的富士混合IC驱动器吸取了IGBT的全部优点而开发。
二、特点∙不同的系列标准系列:最大10kHz运行高速系列:最大40kHz运行这些系列包括了全部IGBT产品范围∙内装用于高隔离电压的光耦合器:2500VAC一分钟∙单供电操作∙内装过流保护电路∙过流保护输出∙高密度安装的SIL封三、应用∙通用逆变器和电机控制∙伺服控制∙ 不间断电源(UPS )∙电焊机四、综合图表标准型 EXB850 EXB851 EXB850 EXB851注: 1.标准型:驱动电路信号延迟;大到 4μs (最大)2.高速型:驱动电路信号延迟;大到 1.5μs (最大)五. 尺寸,mmEXB850/EXB840EXB851/EXB841六 . 功能方框图①连接用于反向偏置电源的滤波电容③ 驱动输出⑤ 过流保护输出⑦ ⑧ 不接⑩ ⑾不接七. 额定参数和特性绝对最大额定值 (Ta=25o C)光耦合器输入电流I i 10 MA反向偏置输出电流I g2 PW=2μs duty at 0.05 or less 1.5 4.0 A工作表面温度T c -10 to +85oC∙推荐的运行条件供电电压V cc20 ± 1 V∙电特性(Ta=25o C)Turn-on time 1 导通时间t o n V cc=20V, IF=5mA 1.5 2.0 μsec过流保护电压t ocp V cc=20V, IF=5mA 7.5 7.5 V延迟t ALM V cc=20V, IF=5mA 1 1 μsec注:EXB850和EXB851(中速)需应用电路所示的IF过驱动。
4.2.1 第一阶段
连接伺服放大器及伺服电机,进行试运行。
配线方法参照3 章。
在伺服电机的输出轴未连接到机械系统的状态下进行试运行。
在第一阶段确认以下项目。
<确认>
・确认伺服放大器的电源配线 (L1、L2、L3)
・确认伺服电机动力线 (U、V、W)、编码器电缆线
・确认伺服放大器、伺服电机是否正常工作
・确认参数4 号(旋转方向切换/CCW(逆时针)方向旋转时的相位切换)■试运行顺序
(1) 请固定伺服电机,以防其横向翻倒。
将伺服电机牢固固定
不要在电机的输出轴上安装任何东西
(2) 请按3 章的配线,为伺服放大器与伺服电机配线。
※第一阶段进行单体试运行,故不要连接到CN1 上。
(3) 请确认4-2 页的「■初次通电前的注意事项」后,再通电。
i) 请确认充电用显示灯。
ii) 请确认触摸面板显示。
※万一报警检出时,请切断电源,确认配线后,参照9 章。
请预习说明书的第4章和第8章。
5 参数
5.1 参数构成
伺服放大器中有调整机械系统的设定、伺服的特性与精度的各种参数。
由于参数的设定值被存储在可电换写的ROM (EEPROM) 中,因此,即使切断电源也不会丢失。
作为参数一览表的 "变更" 项目的 "电源" 的参数,即使切断主电源,再接通电源时仍然有效。
(请确认主电源切断时,伺服放大器的触摸面板<7 段文字显示>灯灭。
)
5.1.1 利用触摸面板编集的方法
5-2
5.2 参数一览表
5.3 参数说明
以每一命令脉冲的机械系统的移动量为单位量设定参数(电子齿轮)。
利用以下计算式计算。
提示:当伺服电机旋转一周时的机械系统的移动量中有π时,355/113 可以近似。
输出脉冲数和命令脉冲补偿无关。
根据参数19 号的设定值,电机轴正转时,输出B 相进给90°相位差2 路信号。
※只在位置控制时有效。
可以选择输入脉冲串端子的信号形式。
可以设定伺服放大器的输入脉冲串端子 [CA]、[*CA]、[CB]、[*CB] 的脉冲串的形式。
最大输入频率在差动输入时为1.0 [MHz],在集电极开路输入时为200 [kHz]。
但是,请输入各种信号,以满足以下条件。
(信号CA、*CA、CB、*CB 各自条件相同)
■命令脉冲/命令符号(参数03 的设定值:0)
用命令脉冲表示旋转量,用命令符号表示旋转方向。
・差动输入
设定伺服电机每转一周时,分频输出的脉冲数。
输出形式为90 度相位差2 路信号。
伺服电机的输出轴为正转,输出B 相前进信号。
通过设定转动方向切换(参数4 号)可以切换相的顺序。
・参数4 号的设定值 = 1 或 2 时,逆时针旋转时B 相前进
・参数4 号的设定值 = 1 或 2 时,逆时针旋转时A 相前进
可以设定伺服放大器的分频输出端子 [FA],[*FA],[FB],[*FB] 端子的输出脉冲数。
A 相及
B 相信号为50[%占空比]。
Z 相信号每转一周输出1 个脉冲。
输出幅度取决于输出脉冲数。
A 相信号与Z 相信号是同步的。
输出频率请在500 [kHz] 以下使用。
伺服放大器对输出频率无限制。
不能指定伺服电机的输出轴的位置与Z 相位置的关系。
.-。
