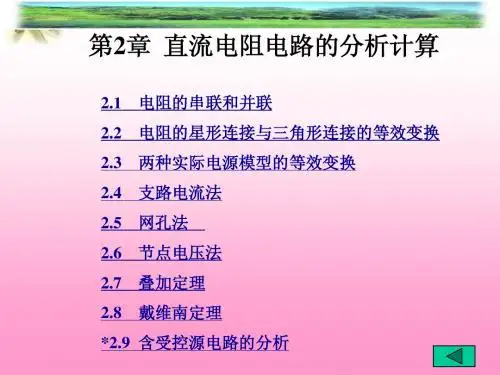

第2章直流电阻电路的分析计算

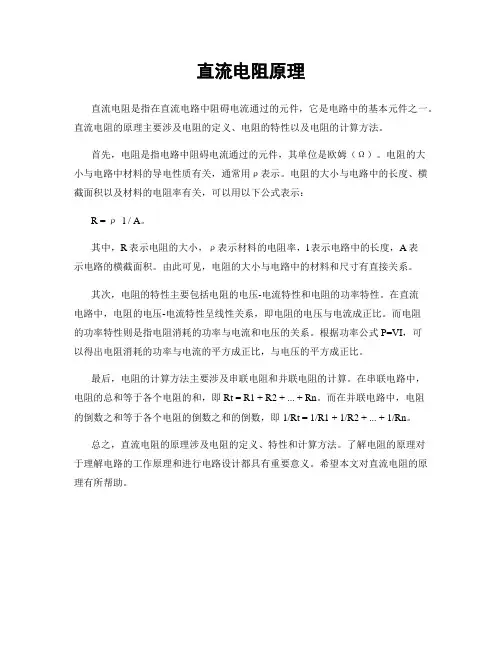

直流电阻原理
直流电阻是指在直流电路中阻碍电流通过的元件，它是电路中的基本元件之一。

直流电阻的原理主要涉及电阻的定义、电阻的特性以及电阻的计算方法。

首先，电阻是指电路中阻碍电流通过的元件，其单位是欧姆（Ω）。

电阻的大
小与电路中材料的导电性质有关，通常用ρ表示。

电阻的大小与电路中的长度、横截面积以及材料的电阻率有关，可以用以下公式表示：
R = ρ l / A。

其中，R表示电阻的大小，ρ表示材料的电阻率，l表示电路中的长度，A表
示电路的横截面积。

由此可见，电阻的大小与电路中的材料和尺寸有直接关系。

其次，电阻的特性主要包括电阻的电压-电流特性和电阻的功率特性。

在直流
电路中，电阻的电压-电流特性呈线性关系，即电阻的电压与电流成正比。

而电阻
的功率特性则是指电阻消耗的功率与电流和电压的关系。

根据功率公式P=VI，可
以得出电阻消耗的功率与电流的平方成正比，与电压的平方成正比。

最后，电阻的计算方法主要涉及串联电阻和并联电阻的计算。

在串联电路中，
电阻的总和等于各个电阻的和，即Rt = R1 + R2 + ... + Rn。

而在并联电路中，电阻
的倒数之和等于各个电阻的倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + ... + 1/Rn。

总之，直流电阻的原理涉及电阻的定义、特性和计算方法。

了解电阻的原理对
于理解电路的工作原理和进行电路设计都具有重要意义。

希望本文对直流电阻的原理有所帮助。

直流电路的分析与计算直流电路是指电流方向不变的电路，它由直流电源、电阻、电感和电容等元件组成。

在实际应用中，对直流电路的分析与计算具有重要意义，能够帮助我们理解电路的工作原理、计算电路参数以及解决相关问题。

本文将对直流电路的分析与计算进行详细阐述。

一、基本理论1. 电压、电流和电阻的关系在直流电路中，电压和电流之间的关系可以通过欧姆定律进行描述。

欧姆定律指出，电阻两端的电压与电流成正比，比例系数为电阻的电阻值，即V=IR。

其中，V表示电压，I表示电流，R表示电阻。

2. 串联与并联电阻在直流电路中，电阻之间的串联和并联可以通过串并联电阻公式来计算。

串联电阻的计算公式为R=R1+R2+...+Rn，表示各个电阻的电阻值之和。

而并联电阻的计算公式为1/R=1/R1+1/R2+...+1/Rn，表示各个电阻的倒数之和的倒数。

3. 电路的功率与电能功率表示单位时间内产生的能量，电路的功率可以通过乘法关系计算，即P=VI。

其中，P表示功率，V表示电压，I表示电流。

电能表示单位时间内电路所消耗或产生的能量，可以通过功率与时间的乘积进行计算，即E=Pt。

其中，E表示电能，P表示功率，t表示时间。

二、直流电路分析方法1. 基尔霍夫电流定律基尔霍夫电流定律指出，在电路中，任意一个节点的电流进出代数和为零。

此定律可以用来分析节点电流的分布情况。

当直流电路中的各个元件与电源连接形成环路时，还可以运用基尔霍夫电流定律来计算环路电流。

2. 基尔霍夫电压定律基尔霍夫电压定律指出，在电路中，沿着任意一个闭合回路，各个电压源和电阻所产生的电压代数和等于零。

此定律可以用来分析闭合回路中的电压分布情况。

当直流电路中存在多个闭合回路时，可以运用基尔霍夫电压定律来计算闭合回路中的电压。

三、直流电路计算实例为了更好地理解直流电路的分析与计算方法，下面将通过一个实例进行阐述。

假设有一个简单的直流电路，电源电压为10伏特，电阻为5欧姆。

我们需要计算电路中的电流和功率。

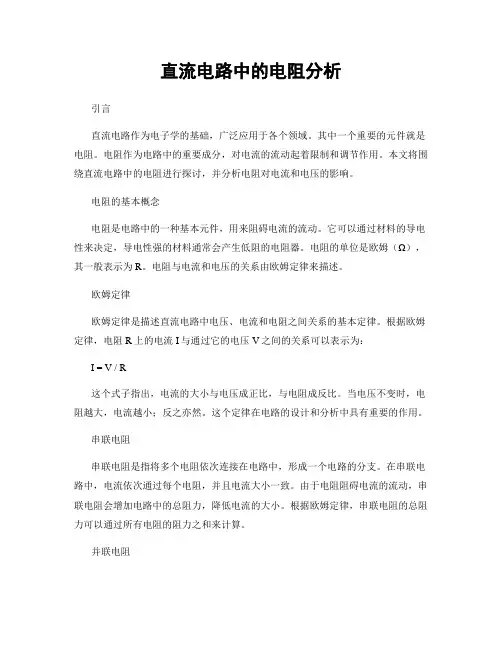

直流电路中的电阻分析引言直流电路作为电子学的基础，广泛应用于各个领域。

其中一个重要的元件就是电阻。

电阻作为电路中的重要成分，对电流的流动起着限制和调节作用。

本文将围绕直流电路中的电阻进行探讨，并分析电阻对电流和电压的影响。

电阻的基本概念电阻是电路中的一种基本元件，用来阻碍电流的流动。

它可以通过材料的导电性来决定，导电性强的材料通常会产生低阻的电阻器。

电阻的单位是欧姆（Ω），其一般表示为R。

电阻与电流和电压的关系由欧姆定律来描述。

欧姆定律欧姆定律是描述直流电路中电压、电流和电阻之间关系的基本定律。

根据欧姆定律，电阻R上的电流I与通过它的电压V之间的关系可以表示为：I = V / R这个式子指出，电流的大小与电压成正比，与电阻成反比。

当电压不变时，电阻越大，电流越小；反之亦然。

这个定律在电路的设计和分析中具有重要的作用。

串联电阻串联电阻是指将多个电阻依次连接在电路中，形成一个电路的分支。

在串联电路中，电流依次通过每个电阻，并且电流大小一致。

由于电阻阻碍电流的流动，串联电阻会增加电路中的总阻力，降低电流的大小。

根据欧姆定律，串联电阻的总阻力可以通过所有电阻的阻力之和来计算。

并联电阻并联电阻是指将多个电阻同时连接到电路的不同分支上。

在并联电路中，每个电阻上的电压相同，而电流可以在分支之间分流。

由于分流，电流在电路中的总阻力会减小，增加电流的大小。

根据欧姆定律，并联电阻的总阻力可以通过所有电阻的阻力之和的倒数来计算。

电阻和功率除了对电流和电压的影响外，电阻还对电路中的功率起着重要的影响。

根据功率定律，电路中所消耗的功率（P）可以通过电流（I）和电压（V）的乘积来计算。

P = IV由于电流和电压与电阻有关，因此电阻对功率的影响十分明显。

当电流固定时，阻值越大，功率越小；当电压固定时，阻值越大，功率也越小。

因此，在电路设计中，需要根据需求合理选择电阻值以达到所需的功率输出。

总结直流电路中的电阻分析是电子学中的重要内容。

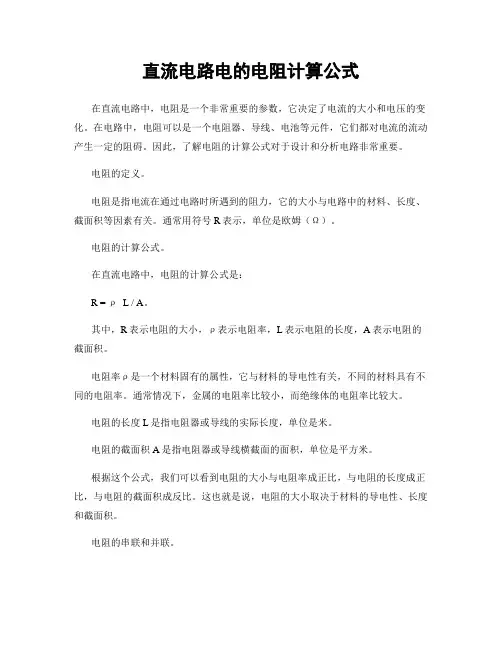

直流电路电的电阻计算公式在直流电路中，电阻是一个非常重要的参数，它决定了电流的大小和电压的变化。

在电路中，电阻可以是一个电阻器、导线、电池等元件，它们都对电流的流动产生一定的阻碍。

因此，了解电阻的计算公式对于设计和分析电路非常重要。

电阻的定义。

电阻是指电流在通过电路时所遇到的阻力，它的大小与电路中的材料、长度、截面积等因素有关。

通常用符号R表示，单位是欧姆（Ω）。

电阻的计算公式。

在直流电路中，电阻的计算公式是：R = ρ L / A。

其中，R表示电阻的大小，ρ表示电阻率，L表示电阻的长度，A表示电阻的截面积。

电阻率ρ是一个材料固有的属性，它与材料的导电性有关，不同的材料具有不同的电阻率。

通常情况下，金属的电阻率比较小，而绝缘体的电阻率比较大。

电阻的长度L是指电阻器或导线的实际长度，单位是米。

电阻的截面积A是指电阻器或导线横截面的面积，单位是平方米。

根据这个公式，我们可以看到电阻的大小与电阻率成正比，与电阻的长度成正比，与电阻的截面积成反比。

这也就是说，电阻的大小取决于材料的导电性、长度和截面积。

电阻的串联和并联。

在电路中，电阻可以串联连接或并联连接。

串联连接是指多个电阻依次连接在一起，形成一个电阻链，电流依次通过每个电阻。

并联连接是指多个电阻同时连接在一起，电流可以选择不同的路径通过每个电阻。

对于串联连接的电阻，总电阻的计算公式是：R = R1 + R2 + R3 + ...对于并联连接的电阻，总电阻的计算公式是：1/R = 1/R1 + 1/R2 + 1/R3 + ...这两个公式可以帮助我们计算出串联和并联电阻的大小，从而分析电路中的电流和电压变化。

电阻的应用。

电阻在电路中有着广泛的应用，它可以用来限制电流、调节电压、分压、分流等。

在实际电路设计中，我们经常需要根据电路的要求来选择合适的电阻值，以达到所需的电流和电压变化。

此外，电阻还可以用来测量电流和电压。

通过欧姆定律，我们可以利用电阻来测量电路中的电流和电压，从而对电路进行分析和测试。

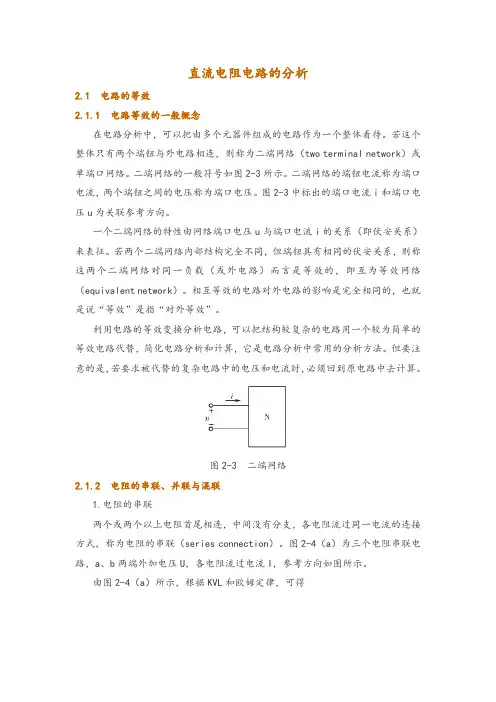

直流电阻电路的分析2.1 电路的等效2.1.1 电路等效的一般概念在电路分析中，可以把由多个元器件组成的电路作为一个整体看待。

若这个整体只有两个端钮与外电路相连，则称为二端网络（two terminal network）或单端口网络。

二端网络的一般符号如图2-3所示。

二端网络的端钮电流称为端口电流，两个端钮之间的电压称为端口电压。

图2-3中标出的端口电流i和端口电压u为关联参考方向。

一个二端网络的特性由网络端口电压u与端口电流i的关系（即伏安关系）来表征。

若两个二端网络内部结构完全不同，但端钮具有相同的伏安关系，则称这两个二端网络对同一负载（或外电路）而言是等效的，即互为等效网络（equivalent network）。

相互等效的电路对外电路的影响是完全相同的，也就是说“等效”是指“对外等效”。

利用电路的等效变换分析电路，可以把结构较复杂的电路用一个较为简单的等效电路代替，简化电路分析和计算，它是电路分析中常用的分析方法。

但要注意的是，若要求被代替的复杂电路中的电压和电流时，必须回到原电路中去计算。

图2-3 二端网络2.1.2 电阻的串联、并联与混联1.电阻的串联两个或两个以上电阻首尾相连，中间没有分支，各电阻流过同一电流的连接方式，称为电阻的串联（series connection）。

图2-4（a）为三个电阻串联电路，a、b两端外加电压U，各电阻流过电流I，参考方向如图所示。

由图2-4（a）所示，根据KVL和欧姆定律，可得图2-4 电阻的串联由图2-4（b）所示，根据欧姆定律，可得两个电路等效的条件是具有完全相同的伏安特性，即式（2.1）与式（2.2）完全一致，由此可得式（2.3）中R称为串联等效电阻，式（2.3）表明串联电阻的等效电阻等于各电阻之和。

推广到一般情况：n个电阻串联等效电阻等于各个电阻之和。

即电阻串联时电流相等，各电阻上的电压为写成一般形式式（2.6）为串联电阻的分压公式。

由此可见，电阻串联时，各个电阻上的电压与电阻值成正比，即电阻值越大，分得的电压越大。

直流电阻电路的分析计算直流电阻电路的分析计算包括计算电路中的电流、电压和功率等参数。

直流电阻电路是指电路中只包含电阻元件和电源，并且电源的电压稳定不变。

在直流电阻电路中，电流和电压的关系遵循欧姆定律，功率的计算使用功率公式。

一、电阻电路基本概念电阻电路是由电阻元件和电源组成的电路，在直流电路分析中是最简单、最常见的一种电路。

电阻元件是指电路中的 resistor ，它的阻值不随时间和电压的变化而变化，可以根据欧姆定律来计算电路中的电流和电压。

欧姆定律表示为：\[U=IR\]其中U代表电压（单位为伏特V），I代表电流（单位为安培A），R代表电阻（单位为欧姆Ω）。

二、串联电阻电路的分析串联电阻电路是指电阻元件按照串联方式连接的电路。

在串联电路中，电流保持不变，电压按照电阻比例分配，总电压等于电压的代数和。

假设一个串联电路中有n个电阻，电阻分别为R1、R2、..、Rn，电源的电压为U，则电流为I，电阻的总和为Rt，则欧姆定律可以表示为：\[ U = I \cdot R_t \]其中\[R_t=R_1+R_2+...+R_n\]每个电阻的电压可以计算为：\[ U_1 = I \cdot R_1, U_2 = I \cdot R_2, ... , U_n = I \cdot R_n \]三、并联电阻电路的分析并联电阻电路是指电阻元件按照并联方式连接的电路。

在并联电路中，电压保持不变，电流按照电阻的倒数比例分配，总电流等于电流的代数和。

假设一个并联电路中有n个电阻，电阻分别为R1、R2、..、Rn，电源的电压为U，则电流为I，电阻的总和为Rt，则欧姆定律可以表示为：\[ U = I \cdot R \]其中\[ \frac{1}{R_t} = \frac{1}{R_1} + \frac{1}{R_2} + ... +\frac{1}{R_n} \]每个电阻的电流可以计算为：\[ I_1 = \frac{U}{R_1}, I_2 = \frac{U}{R_2}, ... , I_n =\frac{U}{R_n} \]四、功率的计算功率可以用来表示电路中的能量转换速率，可以表示为电流与电压的乘积。

第二部份 直流电阻电路的分析与计算一、学习目标与要求1．掌握电阻的串、并联等效变换，了解电阻的星—三角等效变换。

2．了解线性电路叠加定理、戴维南定理与诺顿定理的意义。

3．掌握电路的等效变换和对复杂电路的基本分析与计算方法。

二、本章重点内容1．无源网络的等效变换(1)电阻的串联及其分压R i =R 1+R 2+…+R n ，U 1：U 2：…：U n =R 1：R 2：…：R n(2)电阻的并联及其分流，n 21G G G G i +++=Λ，：：：：：：n 21n 21G G G I I I ΛΛ=(3)两个电阻的并联及其分流2121i R R R R R +=I R R R I I R R R I 21122121+=+=2．电路基本定理（1） 叠加定理在线性电路中，当有多个电源作用时，任一支路的电流或电压可看作由各个电源单独作用时在该支路中产生的电流或电压的代数和。

当某一电源单独作用时，其它不作用的电源应置为零（电压源电压为零，电流源电流为零）。

（2）戴维宁定理任何一个线性有源电阻性二端网络，对外电路来说，可以用一个电压源与一个电阻串联的支路等效代替。

电压源的电压等于该网络的开路电压，电阻等于该网络中所有电压源短路、电流源开路时的等效电阻。

（3）诺顿定理与戴维宁定理类似，不过是等效成电流源与一个电阻并联的形式。

三、本章内容的前后联系1．本章介绍了线性电阻电路的分析计算方法和一些重要的电路定理。

虽然这些方法和定理是在电阻电路中引出的，但对所有线性电路都具有普遍意义，在后续章节中都要用到。

2．电阻的串、并联，Y —△变换，戴维宁定理及诺顿定理是道路的几种等效变换，通过变换可以简化电路问题。

学习中，要深入领会等效变换的思想方法。

3．叠加定理反映出线性电路的基本性质。

它不仅在电路的计算方法（如非正弦周期性电流电路的分析方法）上，而且在理论分析（如推导戴维宁定理）上都起到了非常重要的作用。

四、学习方法指导（一） 学习方法1．类比法：电阻的串、并联连接分析可采用工程实际应用当中与其相类似的电路来类比来记忆。

直流电路中电阻的作用与计算分析直流电路是电流方向始终保持不变的电路，其中电阻起着至关重要的作用。

本文将探讨直流电路中电阻的作用以及如何进行计算分析。

一、电阻的作用电阻是直流电路中常见的元件之一，它的主要作用是限制电流的流动。

当电压施加在电阻上时，电子会受到电场力的作用，从而在电阻中发生碰撞，使得电子的能量转化为热能。

这种热能损耗导致电流的减小，从而实现对电流的控制。

此外，电阻还能调节电路中的电压和电流。

根据欧姆定律，电阻的电压与电流成正比，可以通过改变电阻值来调节电压和电流的大小。

这在实际应用中非常重要，例如电子设备中的电压调节器就是通过改变电阻值来实现对电压的调节。

二、电阻的计算分析在直流电路中，电阻的计算通常通过欧姆定律来实现。

欧姆定律表明，电阻的电压与电流成正比，比例系数即为电阻的阻值。

数学表达式为：V = I * R，其中V表示电压，I表示电流，R表示电阻。

在实际应用中，我们可以通过测量电压和电流的数值来计算电阻的阻值。

例如，如果我们测量到某个电路中的电压为10伏，电流为2安，那么根据欧姆定律，电阻的阻值为10伏/2安=5欧姆。

除了使用欧姆定律计算电阻的阻值外，我们还可以通过电阻的颜色环标识来判断其阻值。

电阻的颜色环标识是一种用彩色环带表示阻值的方法，通过识别不同颜色的环带来确定电阻的阻值。

这种方法在实际电子维修和电路设计中非常常见。

此外，电阻的功率也是需要考虑的因素之一。

功率是指电阻消耗的能量，计算公式为：P = V * I，其中P表示功率，V表示电压，I表示电流。

在选择电阻时，我们需要根据电路的功率需求来选择合适的电阻功率等级，以避免电阻过载和损坏。

三、电阻的应用案例电阻作为直流电路中的重要元件，广泛应用于各个领域。

以下是一些电阻的应用案例：1. 电子设备中的电压调节器：通过改变电阻值来实现对电压的调节，确保电子设备的正常工作。

2. 电子电路中的分压器：通过串联电阻来实现电压的分压，用于测量电路或传感器的输出电压。
