电路元件参数的测量

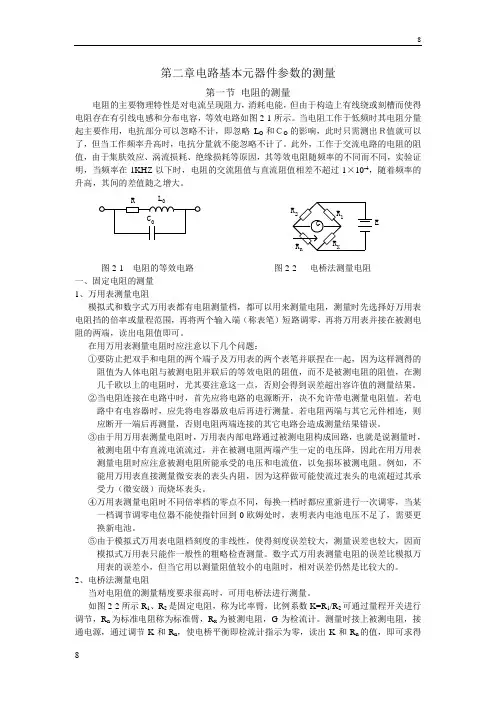

第二章 电路基本元器件参数的测量第一节 电阻的测量电阻的主要物理特性是对电流呈现阻力，消耗电能，但由于构造上有线绕或刻槽而使得电阻存在有引线电感和分布电容，等效电路如图2-1所示。

当电阻工作于低频时其电阻分量起主要作用，电抗部分可以忽略不计，即忽略L O 和ＣO 的影响，此时只需测出Ｒ值就可以了，但当工作频率升高时，电抗分量就不能忽略不计了。

此外，工作于交流电路的电阻的阻值，由于集肤效应、涡流损耗、绝缘损耗等原因，其等效电阻随频率的不同而不同，实验证明，当频率在1KHZ 以下时，电阻的交流阻值与直流阻值相差不超过1×10-4，随着频率的升高，其间的差值随之增大。

图2-1 电阻的等效电路 图2-2 电桥法测量电阻 一、固定电阻的测量 1、万用表测量电阻模拟式和数字式万用表都有电阻测量档，都可以用来测量电阻，测量时先选择好万用表电阻挡的倍率或量程范围，再将两个输入端（称表笔）短路调零，再将万用表并接在被测电阻的两端，读出电阻值即可。

在用万用表测量电阻时应注意以下几个问题：①要防止把双手和电阻的两个端子及万用表的两个表笔并联捏在一起，因为这样测得的阻值为人体电阻与被测电阻并联后的等效电阻的阻值，而不是被测电阻的阻值，在测几千欧以上的电阻时，尤其要注意这一点，否则会得到误差超出容许值的测量结果。

②当电阻连接在电路中时，首先应将电路的电源断开，决不允许带电测量电阻值。

若电路中有电容器时，应先将电容器放电后再进行测量。

若电阻两端与其它元件相连，则应断开一端后再测量，否则电阻两端连接的其它电路会造成测量结果错误。

③由于用万用表测量电阻时，万用表内部电路通过被测电阻构成回路，也就是说测量时，被测电阻中有直流电流流过，并在被测电阻两端产生一定的电压降，因此在用万用表测量电阻时应注意被测电阻所能承受的电压和电流值，以免损坏被测电阻。

例如，不能用万用表直接测量微安表的表头内阻，因为这样做可能使流过表头的电流超过其承受力（微安级）而烧坏表头。

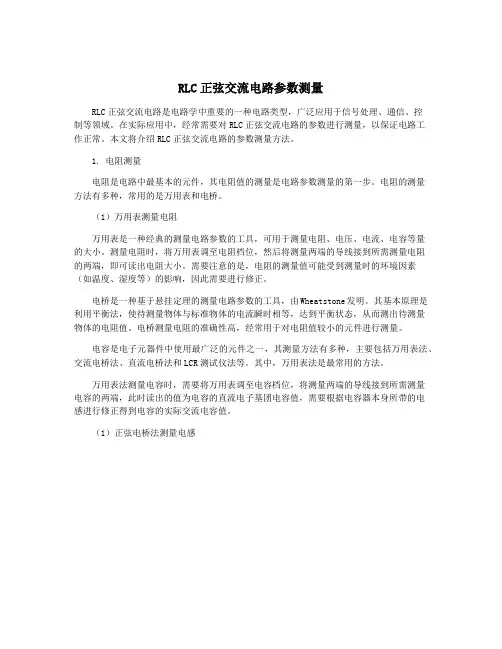

RLC正弦交流电路参数测量
RLC正弦交流电路是电路学中重要的一种电路类型，广泛应用于信号处理、通信、控
制等领域。

在实际应用中，经常需要对RLC正弦交流电路的参数进行测量，以保证电路工
作正常。

本文将介绍RLC正弦交流电路的参数测量方法。

1. 电阻测量
电阻是电路中最基本的元件，其电阻值的测量是电路参数测量的第一步。

电阻的测量
方法有多种，常用的是万用表和电桥。

（1）万用表测量电阻
万用表是一种经典的测量电路参数的工具，可用于测量电阻、电压、电流、电容等量
的大小。

测量电阻时，将万用表调至电阻档位，然后将测量两端的导线接到所需测量电阻
的两端，即可读出电阻大小。

需要注意的是，电阻的测量值可能受到测量时的环境因素
（如温度、湿度等）的影响，因此需要进行修正。

电桥是一种基于悬挂定理的测量电路参数的工具，由Wheatstone发明。

其基本原理是利用平衡法，使待测量物体与标准物体的电流瞬时相等，达到平衡状态，从而测出待测量
物体的电阻值。

电桥测量电阻的准确性高，经常用于对电阻值较小的元件进行测量。

电容是电子元器件中使用最广泛的元件之一，其测量方法有多种，主要包括万用表法、交流电桥法、直流电桥法和LCR测试仪法等。

其中，万用表法是最常用的方法。

万用表法测量电容时，需要将万用表调至电容档位，将测量两端的导线接到所需测量
电容的两端，此时读出的值为电容的直流电子基团电容值，需要根据电容器本身所带的电
感进行修正得到电容的实际交流电容值。

（1）正弦电桥法测量电感。

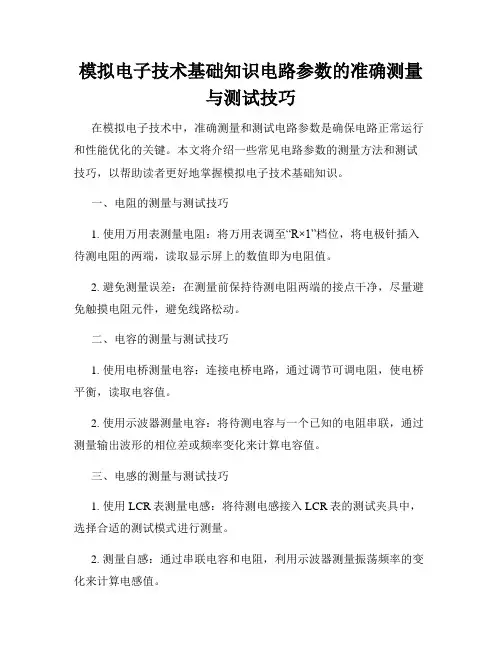

模拟电子技术基础知识电路参数的准确测量与测试技巧在模拟电子技术中，准确测量和测试电路参数是确保电路正常运行和性能优化的关键。

本文将介绍一些常见电路参数的测量方法和测试技巧，以帮助读者更好地掌握模拟电子技术基础知识。

一、电阻的测量与测试技巧1. 使用万用表测量电阻：将万用表调至“R×1”档位，将电极针插入待测电阻的两端，读取显示屏上的数值即为电阻值。

2. 避免测量误差：在测量前保持待测电阻两端的接点干净，尽量避免触摸电阻元件，避免线路松动。

二、电容的测量与测试技巧1. 使用电桥测量电容：连接电桥电路，通过调节可调电阻，使电桥平衡，读取电容值。

2. 使用示波器测量电容：将待测电容与一个已知的电阻串联，通过测量输出波形的相位差或频率变化来计算电容值。

三、电感的测量与测试技巧1. 使用LCR表测量电感：将待测电感接入LCR表的测试夹具中，选择合适的测试模式进行测量。

2. 测量自感：通过串联电容和电阻，利用示波器测量振荡频率的变化来计算电感值。

四、频率的测量与测试技巧1. 使用示波器测量频率：将待测信号输入示波器，通过测量周期时间或频率计算频率值。

2. 使用频率计测量频率：将待测信号输入频率计，读取显示屏上的数值即为频率值。

五、放大倍数的测量与测试技巧1. 使用示波器测量放大倍数：输入一个已知幅度的信号，测量输入和输出信号的幅度差，通过计算得到放大倍数。

2. 使用信号发生器和示波器测试放大倍数：将信号发生器产生的信号输入放大电路，通过示波器测量输入和输出信号的幅度，计算得到放大倍数。

六、功率的测量与测试技巧1. 使用电流表和电压表测量功率：测量电路的电压和电流值，通过计算得到功率值。

2. 使用功率表测量功率：直接将待测电路连接至功率表进行测量，读取显示屏上的功率数值。

七、噪声的测量与测试技巧1. 使用噪声测量仪测量噪声：将待测电路与噪声测量仪连接，读取仪器上的噪声数值。

2. 使用示波器测量噪声：连接待测电路与示波器，观察输出波形中的杂散噪声。

竭诚为您提供优质文档/双击可除三表法测电路参数实验报告篇一：用三表法测量电路等效参数实验报告(含数据处理)实验七用三表法测量电路等效参数一、实验目的1.学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法。

2.学会功率表的接法和使用。

二、原理说明1.正弦交流信号激励下的元件的阻抗值，可以用交流电压表、交流电流表及功率表分别测量出元件两端的电压u、流过该元件的电流I和它所消耗的功率p，然后通过计算得到元件的参数值，这种方法称为三表法。

计算的基本公式为：up，电路的功率因数cos??IuIp等效电阻R＝2＝│Z│cosφ，等效电抗x＝│Z│sinφI阻抗的模Z?2.阻抗性质的判别方法可用在被测元件两端并联电容的方法来判别,若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。

其原理可通过电压、电流的相量图来表示：图7-1并联电容测量法图7-2相量图(:三表法测电路参数实验报告) 3.本实验所用的功率表为智能交流功率表，其电压接线端应与负载并联，电流接线端应与负载串联。

三、实验设备DgJ-1型电工实验装置：交流电压表、交流电流表、功率表、自耦调压器、白炽灯、镇流器、电容器。

四、实验内容测试线路如图7-3所示，根据以下步骤完成表格7-1。

1.按图7-3接线，将调压器调到表1中的规定值。

2.分别测量15w白炽灯(R)、镇流器(L)和4.7μF电容器(c)的电流和功率以及功率因数。

3.测量L、c串联与并联后的电流和功率以及功率因数。

4.如图7-4，用并联电容法判断以上负载的性质。

Z图7-3图7-4五、实验数据的计算和分析根据表格7-1的测量结果，分别计算每个负载的等效参数。

up=2386.6，cos??=1IuIup镇流器L：Z?=551.7，cos??=0.172IuIup1电容器c：Z?=647.2，cos??=0，??2?f,|Z|?，f=50hz，因此c=4.9?FIuI?cupL和c串联：Z?=180.9，cos??=0.35；并联1?F电容后，电流增大，所以是容IuI白炽灯：Z?性负载L和c并联：Z?性负载由以上数据计算等效电阻R＝│Z│cosφ，等效电抗x ＝│Z│sinφ，填入表7-1中。

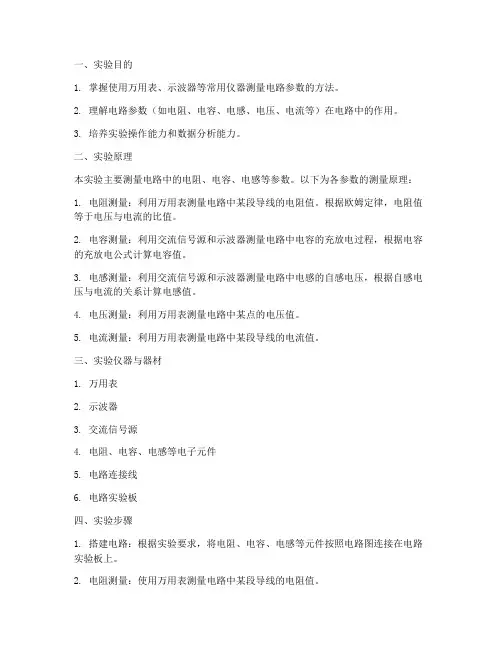

一、实验目的1. 掌握使用万用表、示波器等常用仪器测量电路参数的方法。

2. 理解电路参数（如电阻、电容、电感、电压、电流等）在电路中的作用。

3. 培养实验操作能力和数据分析能力。

二、实验原理本实验主要测量电路中的电阻、电容、电感等参数。

以下为各参数的测量原理：1. 电阻测量：利用万用表测量电路中某段导线的电阻值。

根据欧姆定律，电阻值等于电压与电流的比值。

2. 电容测量：利用交流信号源和示波器测量电路中电容的充放电过程，根据电容的充放电公式计算电容值。

3. 电感测量：利用交流信号源和示波器测量电路中电感的自感电压，根据自感电压与电流的关系计算电感值。

4. 电压测量：利用万用表测量电路中某点的电压值。

5. 电流测量：利用万用表测量电路中某段导线的电流值。

三、实验仪器与器材1. 万用表2. 示波器3. 交流信号源4. 电阻、电容、电感等电子元件5. 电路连接线6. 电路实验板四、实验步骤1. 搭建电路：根据实验要求，将电阻、电容、电感等元件按照电路图连接在电路实验板上。

2. 电阻测量：使用万用表测量电路中某段导线的电阻值。

3. 电容测量：a. 将电容与电阻串联，接入交流信号源。

b. 用示波器观察电容的充放电波形。

c. 根据电容的充放电公式计算电容值。

4. 电感测量：a. 将电感与电阻串联，接入交流信号源。

b. 用示波器观察电感的自感电压波形。

c. 根据自感电压与电流的关系计算电感值。

5. 电压测量：使用万用表测量电路中某点的电压值。

6. 电流测量：使用万用表测量电路中某段导线的电流值。

五、实验数据记录与分析1. 电阻测量：记录万用表读数，计算电阻值。

2. 电容测量：记录示波器显示的电容充放电波形，计算电容值。

3. 电感测量：记录示波器显示的电感自感电压波形，计算电感值。

4. 电压测量：记录万用表读数，计算电压值。

5. 电流测量：记录万用表读数，计算电流值。

六、实验结果与讨论1. 通过实验，我们成功测量了电路中的电阻、电容、电感等参数。

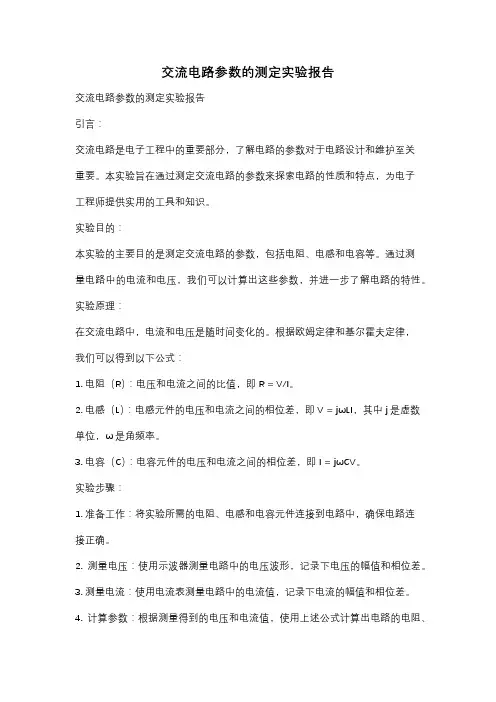

交流电路参数的测定实验报告交流电路参数的测定实验报告引言：交流电路是电子工程中的重要部分，了解电路的参数对于电路设计和维护至关重要。

本实验旨在通过测定交流电路的参数来探索电路的性质和特点，为电子工程师提供实用的工具和知识。

实验目的：本实验的主要目的是测定交流电路的参数，包括电阻、电感和电容等。

通过测量电路中的电流和电压，我们可以计算出这些参数，并进一步了解电路的特性。

实验原理：在交流电路中，电流和电压是随时间变化的。

根据欧姆定律和基尔霍夫定律，我们可以得到以下公式：1. 电阻（R）：电压和电流之间的比值，即R = V/I。

2. 电感（L）：电感元件的电压和电流之间的相位差，即V = jωLI，其中j是虚数单位，ω是角频率。

3. 电容（C）：电容元件的电压和电流之间的相位差，即I = jωCV。

实验步骤：1. 准备工作：将实验所需的电阻、电感和电容元件连接到电路中，确保电路连接正确。

2. 测量电压：使用示波器测量电路中的电压波形，记录下电压的幅值和相位差。

3. 测量电流：使用电流表测量电路中的电流值，记录下电流的幅值和相位差。

4. 计算参数：根据测量得到的电压和电流值，使用上述公式计算出电路的电阻、电感和电容参数。

实验结果与分析：根据测量数据和计算结果，我们可以得到电路的参数值。

通过对这些参数的分析，我们可以了解电路的特性和性能。

在实验中，我们发现电阻是一个固定的值，它决定了电流和电压之间的比例关系。

电感和电容则是频率依赖的元件，它们对交流信号的频率有不同的响应。

通过改变电路中的电感和电容值，我们可以调整电路的频率响应。

这对于滤波器和放大器的设计非常重要。

此外，我们还可以通过测量电路的频率响应来了解电路的稳定性和幅频特性。

根据测量得到的振幅和相位差数据，我们可以绘制出Bode图并分析电路的频率响应。

结论：通过本实验，我们成功地测定了交流电路的参数，并对电路的性质和特点进行了分析。

这些参数对于电子工程师来说是非常重要的，它们在电路设计和维护中起着关键的作用。

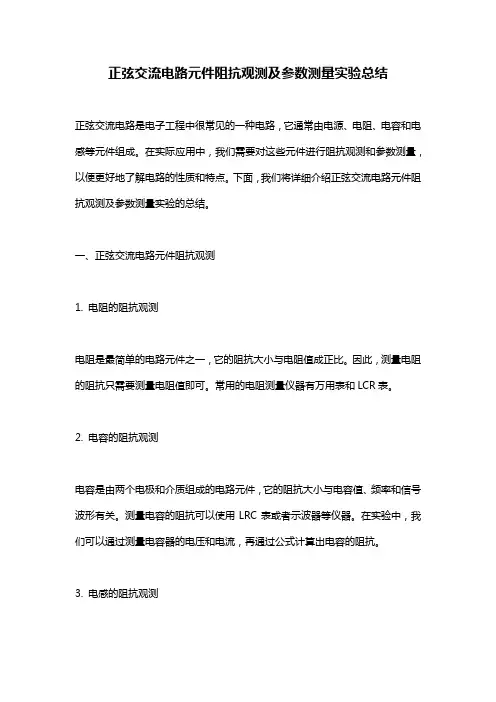

正弦交流电路元件阻抗观测及参数测量实验总结正弦交流电路是电子工程中很常见的一种电路，它通常由电源、电阻、电容和电感等元件组成。

在实际应用中，我们需要对这些元件进行阻抗观测和参数测量，以便更好地了解电路的性质和特点。

下面，我们将详细介绍正弦交流电路元件阻抗观测及参数测量实验的总结。

一、正弦交流电路元件阻抗观测1. 电阻的阻抗观测电阻是最简单的电路元件之一，它的阻抗大小与电阻值成正比。

因此，测量电阻的阻抗只需要测量电阻值即可。

常用的电阻测量仪器有万用表和LCR表。

2. 电容的阻抗观测电容是由两个电极和介质组成的电路元件，它的阻抗大小与电容值、频率和信号波形有关。

测量电容的阻抗可以使用LRC表或者示波器等仪器。

在实验中，我们可以通过测量电容器的电压和电流，再通过公式计算出电容的阻抗。

3. 电感的阻抗观测电感是由线圈和磁芯等组成的电路元件，它的阻抗大小与电感值、频率和信号波形有关。

测量电感的阻抗可以使用LRC表或者示波器等仪器。

在实验中，我们可以通过测量电感器的电压和电流，再通过公式计算出电感的阻抗。

二、正弦交流电路元件参数测量1. 电阻的参数测量电阻有三个基本参数，分别是电阻值、功率和温度系数。

测量电阻值可以使用万用表或者LCR表等仪器。

功率可以通过电阻的外壳和颜色来判断。

温度系数可以通过电阻的材料和标志来判断。

2. 电容的参数测量电容有两个基本参数，分别是电容值和工作电压。

测量电容值可以使用LRC表或者示波器等仪器。

工作电压可以通过电容器的标志来判断。

3. 电感的参数测量电感有三个基本参数，分别是电感值、电感系数和电流饱和电流。

测量电感值可以使用LRC表或者示波器等仪器。

电感系数可以通过电感的材料和结构来判断。

电流饱和电流可以通过电感的标志和参数手册来判断。

总之，正弦交流电路元件阻抗观测及参数测量实验是电子工程中非常重要的一项实验。

在实际应用中，我们需要充分掌握各种电路元件的阻抗观测和参数测量方法，以便更好地进行电路设计和维护。

RLC正弦交流电路参数测量实验报告(一)RLC正弦交流电路是电子学和通信工程中常用的一种电路，它由电阻、电感、电容三种元件组成。

为了准确地测量电路的参数，通常会进行RLC正弦交流电路参数测量实验。

本文将对此实验进行介绍和分析。

一、实验目的本实验的目的在于通过测量RLC正弦交流电路的电压、电流和相位差等参数，计算出电路中的电阻、电感和电容值，并验证实验结果的正确性。

二、实验原理在RLC正弦交流电路中，电阻元件呈现线性特性，电感和电容元件具有非线性特性。

因此，当电压为正弦交流电压时，电路中的电流也呈现正弦交流特性，其相位角度可以通过电流和电压之间的正弦函数来表示。

同时，电阻、电感和电容元件的阻值、电感值和电容值可以通过测量电压、电流和相位差进行计算。

三、实验步骤1. 按图连接电路，调节稳压电源输出电压和电流；2. 使用数字万用表测量电路中各元件的电阻值；3. 使用示波器测量电路中的电压和电流，并记录相位差；4. 根据实验数据，计算电路中的电阻、电感和电容值；5. 对比实验结果，验证测量的正确性。

四、实验结果在本次实验中，我们测得电路中的电阻为100Ω，电感为0.5H，电容为0.01μF。

同时，我们还记录下了电压和电流的波形，并计算出相位差为30度。

通过实验计算，我们得到的电阻值为97Ω，电感值为0.48H，电容值为0.009μF。

可以看出我们的实验结果与实际值非常接近，表明了测量参数的准确性和实验结果的可靠性。

五、实验分析在实际电路中，电感和电容元件往往会对信号的相位产生影响，从而影响电路的性能。

因此，在进行RLC正弦交流电路参数测量实验时要注意测量精度和误差控制。

同时，在实验中还要注意使用合适的仪器和正确的操作步骤，以免影响实验结果的准确性和可靠性。

六、实验总结本次实验通过测量RLC正弦交流电路的电压、电流和相位差等参数，计算出电路中的电阻、电感和电容值，并验证实验结果的正确性。

本实验的目的在于让学生更加深入地了解RLC正弦交流电路的特性和组成，提高其电路分析和设计的能力。

元器件的参数测量步骤1.引言1.1 概述在元器件领域中，参数测量是一项至关重要的工作。

无论是在电子设备的制造、维修还是研究开发过程中，准确地获取和理解元器件的参数都是不可或缺的。

元器件的参数测量可以帮助我们评估其性能、可靠性和适用范围，从而确保电路设计和系统工作的效果和稳定性。

在进行元器件参数测量之前，我们首先需要了解概念和定义。

元器件的参数包括电阻、电容、电感、电流、电压、功率等等。

这些参数反映了元器件在工作状态下的一些特性和限制。

通过测量这些参数，我们可以对元器件的性能进行评估，并在设计和应用过程中选择合适的元器件。

在进行元器件参数测量时，通常需要一些专用的测量设备和方法。

这些设备可以通过不同的测量方法来获取和分析元器件的参数。

常见的测量方法包括直流电压法、交流电压法、恒流法等等。

同时，为了确保测量的准确性和可靠性，我们还需要注意测量环境的稳定性、测量设备的精度和校准、测量电路的准备等方面的问题。

元器件参数测量的步骤一般包括以下几个方面：准备工作、测量设备的选择和配置、测量电路的搭建和连接、测量数据的采集和分析等。

在每个步骤中，我们需要根据具体的测量对象和要求来选择合适的方法和设备，并确保操作的准确性和规范性。

总结而言，元器件参数测量是电子领域中不可或缺的一项工作。

通过准确地测量和理解元器件的参数，我们可以更好地评估和应用元器件，从而提高电路设计和系统的性能和可靠性。

未来，随着科技的发展和需求的变化，元器件参数测量技术也将不断创新和发展，为电子领域的发展提供更强大的支持和保障。

文章结构部分的内容可以写成如下形式：1.2 文章结构本文共包含三个主要部分，即引言、正文和结论。

在引言部分，将对元器件参数测量的概述进行介绍，说明本文的目的和重要性。

同时，引言部分还将展示文章的整体框架和结构安排，为读者提供一个整体的预览。

接下来是正文部分，主要包括两个小节：元器件参数测量的重要性和元器件参数测量的基本步骤。

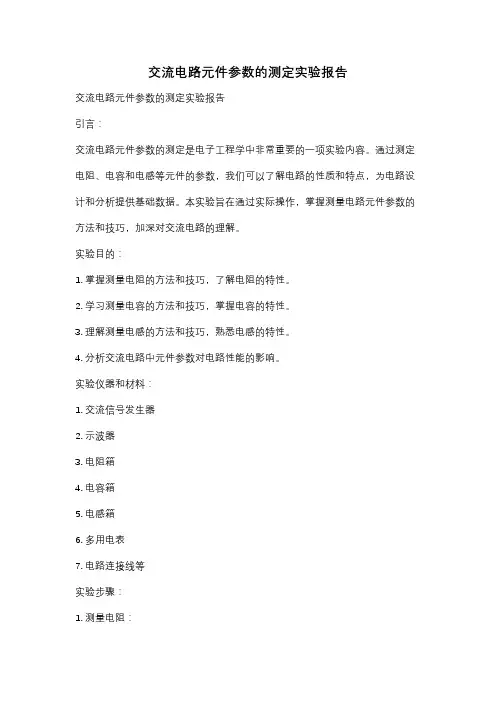

交流电路元件参数的测定实验报告交流电路元件参数的测定实验报告引言：交流电路元件参数的测定是电子工程学中非常重要的一项实验内容。

通过测定电阻、电容和电感等元件的参数，我们可以了解电路的性质和特点，为电路设计和分析提供基础数据。

本实验旨在通过实际操作，掌握测量电路元件参数的方法和技巧，加深对交流电路的理解。

实验目的：1. 掌握测量电阻的方法和技巧，了解电阻的特性。

2. 学习测量电容的方法和技巧，掌握电容的特性。

3. 理解测量电感的方法和技巧，熟悉电感的特性。

4. 分析交流电路中元件参数对电路性能的影响。

实验仪器和材料：1. 交流信号发生器2. 示波器3. 电阻箱4. 电容箱5. 电感箱6. 多用电表7. 电路连接线等实验步骤：1. 测量电阻：a. 将待测电阻接入电路中，保证电路断开状态。

b. 调节交流信号发生器的频率和幅度，使得示波器上显示出稳定的正弦波形。

c. 用示波器测量电阻两端的电压，用多用电表测量电流。

d. 根据欧姆定律计算电阻值，并记录实验数据。

2. 测量电容：a. 将待测电容接入电路中，保证电路断开状态。

b. 调节交流信号发生器的频率和幅度，使得示波器上显示出稳定的正弦波形。

c. 用示波器测量电容两端的电压，用多用电表测量电流。

d. 根据电容的阻抗公式计算电容值，并记录实验数据。

3. 测量电感：a. 将待测电感接入电路中，保证电路断开状态。

b. 调节交流信号发生器的频率和幅度，使得示波器上显示出稳定的正弦波形。

c. 用示波器测量电感两端的电压，用多用电表测量电流。

d. 根据电感的阻抗公式计算电感值，并记录实验数据。

实验结果与分析：通过实验测量，我们得到了一系列的电阻、电容和电感的数值数据。

根据这些数据，我们可以进一步分析交流电路中元件参数对电路性能的影响。

例如，在交流电路中，电阻会消耗电能，电容则可以储存电能，电感则会储存磁能。

通过测量电路中的电阻、电容和电感值，我们可以计算电路的功率、能量等参数，进一步了解电路的特性和性能。

电子元器件参数测量及仪器
电子元器件参数测量通常包括电子元件的各项特性参数的测量，这些特性参数是电子元件的基本指标和依据，它们可以提供有关电子元件的核心参数，即模型和特性参数，这些参数是电子元件的基本指标。

它们通常包括电子元件的电压、电流、功率等参数以及电容、电感等特性参数，这些参数将决定电子元件在其中一特定应用中是否能够正常工作。

电子元件参数测量仪器
电子元件参数测量仪器是电子元件参数测量中不可缺少的仪器设备，它可以对电子元件的特性参数进行精确、准确的测量和检测，这是电子元件正常工作的前提。

目前常用的电子元件参数测量仪器有示波器、频谱分析仪、波形发生器、数字多用表、综合测试仪等。

其中，示波器是用于电子元件参数测量中常用的仪器，它可以同时查看和测量电子元件的电源电压、输出电压、功率消耗等特性参数，可以及时发现电子元件中出现的问题。

另外，频谱分析仪可用于对电子元件中电路的各种信号的频谱进行检测和测量。

电路基本测量实验报告
1 实验目的
本实验旨在通过熟练操作电路测量设备，对不同直流电路的工作原理及其尺寸参数
进行实验测量，分析和测量结果，得出有关结论。

2 实验原理与准备
所使用仪器包括电动计算机功率表、电抗表、钳形表和万用表等，用来测量电压、
低阻抗电路、反激、增益、直流功率等参数和性能参数。

3 实验过程
（1）直流电源结构
图1 直流电源结构
图1为直流电源的标准结构（其中电抗表未插入），其中欠压容性电容连接了电源
的正负极，由此形成一个有源元件的电路，以便通过实验时采集线路的电阻、电流和电压。

（2）试验
(2.1)设置直流电源
首先，插入电抗表，此时将元件的调节方向调节为中性，接着调节直流电压，电流，将其调节至额定电压，电流值以稳定运行，同时建立一个测量电压、电流、电阻等尺寸参
数的标准电路。

（2.2）测量尺寸参数
使用万用表与电功率表分别对电路上每个元件的电压和电流进行测量，通过对比电
路图上设计的电压和电流，来量化每个元件的电流和电压，并结合依靠其组成的参数，得
出每个元件的电阻、纹波等尺寸参数。

4 实验结果
实验中测量：电路上元件的电压、电流等参数，如图2所示。

图2 元件参数测量结果
实验中仔细测量，总结电路测量结果如下：
电路负载电流：2A
电路阻抗：40Ω
电路纹波：1.5%
5 结论
通过实验可熟练掌握并使用电路测量仪器，知晓电路的工作原理及其尺寸参数，了解电路结构和参数，可以有效更好的掌握电路的运行特性。

电路检测的方法作为电子设备的核心部件，电路的正常运行对于设备的性能和稳定性至关重要。

因此，电路检测成为了电子工程师不可或缺的一项技能。

本文将介绍几种常用的电路检测方法，并探讨它们的优缺点。

一、直接测量法直接测量法是最常见的电路检测方法之一。

该方法适用于简单电路和低频电路的检测。

通过仪器测量元件两端的电压、电流、阻抗等参数，从而了解电路的工作状态。

1. 电压测量：使用电压表或示波器测量电路中某一点的电压值。

通过对比理论计算值和实际测量值之间的差异，可以判断是否存在问题。

2. 电流测量：使用电流表或示波器测量电路中的电流值。

正常工作的电路应该具有合理的电流大小，过高或过低的电流都可能表明存在问题。

3. 阻抗测量：使用万用表或LCR表测量电路中的阻抗值。

根据电路类型和设计要求，可以判断阻抗值是否在合理范围内，以评估电路性能。

直接测量法具有操作简单、成本低廉的优点，但在高频电路或复杂电路的检测中存在一定的局限性。

此时需要借助其他检测方法。

二、信号注入法信号注入法是一种通过注入特定频率的信号，观察电路响应来判断电路性能的方法。

常见的信号注入方法包括正弦波注入法和方波注入法。

1. 正弦波注入法：将特定频率的正弦波信号注入电路，使用示波器观察电路的频率响应和波形变化。

通过比较输入信号和输出信号的差异，可以判断电路是否存在异常。

2. 方波注入法：将方波信号注入电路，观察电路的响应时间和波形恢复情况。

方波注入法适用于检测数字电路中的信号延迟、时序错误等问题。

信号注入法可以帮助工程师发现电路中的故障点或异常，但需要仪器设备的支持，且对操作者的技能要求较高。

三、热测法热测法是一种通过测量电路中元件的温度变化来评估电路性能和故障情况的方法。

该方法适用于检测电路中的热点、短路等问题。

1. 红外热像仪：使用红外热像仪对电路进行扫描，观察电路中存在的高温点。

高温点可能表明电路中存在过载、散热不良等问题。

2. 热电偶和测温仪：通过接触式温度测量，使用热电偶、红外测温仪等设备，直接测量电路中元件的温度变化。

常用电子元件检测方法大全用电子元器件检测方法与经验大全技皆知前天 09:59元器件的检测是工程师的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。

特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行详细介绍。

电阻器的检测方法与经验1、固定电阻器的检测A）将两表笔（不分正负）分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度，应根据被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。

根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。

如不相符，超出误差范围，则说明该电阻值变值了。

B）注意测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。

2、水泥电阻的检测检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。

3、熔断电阻器的检测在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。

对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。

若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。

第1篇一、实验目的1. 掌握常用电子元件的识别与参数测量方法。

2. 学习使用万用表等仪器进行电子元件参数的测量。

3. 了解不同类型电子元件的特性和应用。

二、实验内容本次实验主要测量以下电子元件的参数：1. 电阻2. 电容3. 二极管4. 三极管三、实验原理1. 电阻测量：通过万用表的电阻测量功能，根据欧姆定律（U=IR）计算出电阻值。

2. 电容测量：通过万用表的电容测量功能，根据电容的充放电原理和RC时间常数计算出电容值。

3. 二极管测量：通过万用表的二极管测试功能，测量二极管的正向压降和反向电阻，判断其极性和性能好坏。

4. 三极管测量：通过万用表的hFE测试功能，测量三极管的电流放大倍数，判断其类型和三个管脚（e、b、c）。

四、实验仪器与设备1. 数字万用表2. 电阻3. 电容4. 稳压二极管5. 整流二极管6. 发光二极管7. 三极管五、实验步骤1. 电阻测量：- 将万用表调至电阻测量挡位。

- 将红表笔和黑表笔分别接触到电阻的两端。

- 读取万用表显示的电阻值。

2. 电容测量：- 将万用表调至电容测量挡位。

- 将红表笔和黑表笔分别接触到电容的两端。

- 读取万用表显示的电容值。

3. 二极管测量：- 将万用表调至二极管测试挡位。

- 将红表笔和黑表笔分别接触到二极管的正负极。

- 读取万用表显示的正向压降和反向电阻值，判断二极管的极性和性能好坏。

4. 三极管测量：- 将万用表调至hFE测试挡位。

- 将红表笔和黑表笔分别接触到三极管的e、b、c三个管脚。

- 读取万用表显示的电流放大倍数，判断三极管的类型。

六、实验结果与分析1. 电阻测量：- 测量结果与标称值基本一致，说明电阻参数测量准确。

2. 电容测量：- 测量结果与标称值基本一致，说明电容参数测量准确。

3. 二极管测量：- 正向压降和反向电阻值符合二极管特性，说明二极管性能良好。

4. 三极管测量：- 电流放大倍数符合三极管类型，说明三极管性能良好。

七、实验结论1. 通过本次实验，掌握了常用电子元件的识别与参数测量方法。

电路参数测量实验报告1. 掌握电路参数测量的基本方法和技巧；2. 熟悉电路参数的计算公式和相关理论知识；3. 分析电路参数测量结果，理解其对电路性能的影响。

实验仪器和材料：1. 数字万用表；2. 直流电源；3. 电阻器、电容器、电感器等被测元件；4. 连接线、电源线等其他实验器材。

实验步骤：1. 准备实验仪器和材料；2. 搭建测量电路，根据被测元件的特性进行合理的连接；3. 对待测的电阻、电容、电感进行测量，记录相应的测量值；4. 根据测量结果计算电路参数，比如电阻的阻值、电容的电容值、电感的感值等；5. 分析测量结果，对比理论值，讨论实验误差产生的原因；6. 根据测量结果和分析进行总结，撰写实验报告。

实验结果：1. 测量电阻时，根据欧姆定律和电压分压原理，通过测量电压和电流，可以计算出电阻的阻值；2. 测量电容时，可以通过RC电路的充放电过程，根据电流的变化率和电压的变化率，计算出电容的电容值；3. 测量电感时，可以通过LC电路的振荡频率，根据频率和电容的值，计算出电感的感值。

实验分析和讨论：1. 实验中可能存在的误差包括仪器的测量误差、电源的稳定性误差、实验操作不准确等；2. 对于电阻、电容、电感等被测元件，其本身的质量、精度也会影响测量结果；3. 实验中要多次测量并取平均值，以增加测量结果的准确性；4. 对于测量结果与理论值的偏差，可以进行误差分析，找出产生误差的原因，并提出改进的方法。

实验总结：通过本次实验，我掌握了电路参数测量的基本方法和技巧，熟悉了电路参数的计算公式和相关理论知识。

实验过程中，我遇到了一些困难和问题，但通过认真的操作和分析，最终完成了实验任务。

在实验中，我深刻认识到仪器的重要性，并意识到实验误差对测量结果的影响。

通过实验结果的分析和讨论，我进一步理解了电路参数对电路性能的影响。

通过这次实验，我不仅提高了实验操作和数据处理的能力，更深入了解了电路参数测量的原理和方法，为以后的学习和研究奠定了基础。
