接触悬挂安装及调整

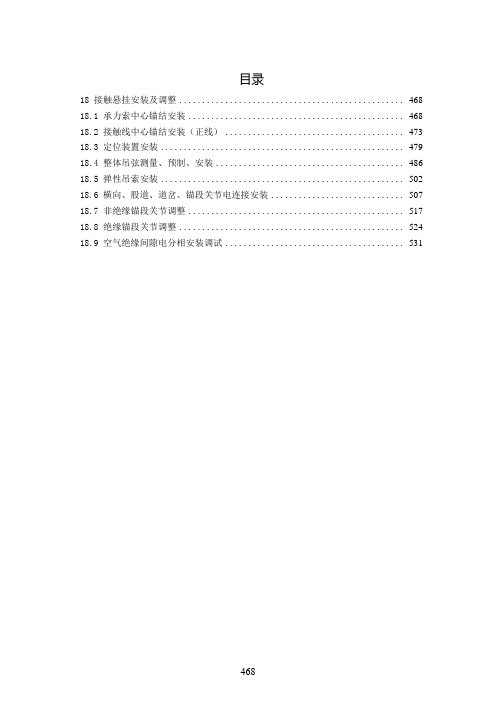

目录18 接触悬挂安装及调整 (468)18.1 承力索中心锚结安装 (468)18.2 接触线中心锚结安装（正线） (473)18.3 定位装置安装 (479)18.4 整体吊弦测量、预制、安装 (486)18.5 弹性吊索安装 (502)18.6 横向、股道、道岔、锚段关节电连接安装 (507)18.7 非绝缘锚段关节调整 (517)18.8 绝缘锚段关节调整 (524)18.9 空气绝缘间隙电分相安装调试 (531)接触悬挂安装及调整18.1承力索中心锚结安装18.1.1适用范围：适用于承力索中心锚结安装。
18.1.2作业内容：承力索中心锚结安装：施工准备，做好起锚侧承力索锥套式终端锚固线夹，安装中心锚结绳并到达质量标准，填写施工记录。
18.1.3施工技术标准1绝缘子应经电气试验并合格。
线材、中心锚结线夹、承力索终端锚固线夹等零配件外观、质量应符合相关技术标准要求；2中心锚结应安装在设计指定位置上。
直线区段的中心锚结线夹端正，曲线区段的中心锚结线夹应与轨平面平行。
3中心锚结线夹至腕臂中心距离符合设计要求；4锚结线夹应牢固可靠，螺栓紧固力矩应符合设计要求；5承力索中心锚结绳张力应符合设计规定。
18.1.4施工准备1安装中锚工机具及所用材料应事先装至安装作业车上。
2在放线车上提前测量辅助承力索绳，剪断盘好，放在作业车上，并将起锚侧承力索锥套式终端锚固线夹按《承力索锥套式终端锚固线夹安装（拆卸）》作业指导书安装好，为安装做好准备。
3提前向线路临管单位提报封闭线路施工作业计划。
4安装作业人员应在当天封闭点前 20 分钟准时到达作业车停放车站，并上车。
5按照表 18.1.4-1～表 18.1.4-3 的要求，做好劳动组织、施工机具、设备材料的准备工作。
（1）劳动组织（2）施工机具（3）设备材料18.1.5承力索中心锚结安装施工程序1工序流程图图 18.1.5-1 承力索中心锚结安装工艺流程2操作要点（1）施工准备按本节 18.1.4第1 款至第4 款的要求，进行施工准备。
接触网刚性悬挂标准化检修作业指导书

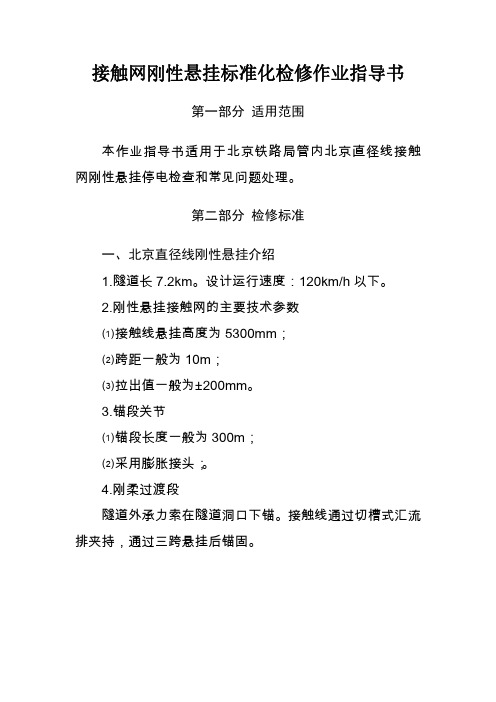

接触网刚性悬挂标准化检修作业指导书第一部分 适用范围本作业指导书适用于北京铁路局管内北京直径线接触网刚性悬挂停电检查和常见问题处理。
第二部分 检修标准一、北京直径线刚性悬挂介绍1.隧道长7.2km。
设计运行速度：120km/h以下。
2.刚性悬挂接触网的主要技术参数⑴接触线悬挂高度为5300mm；⑵跨距一般为10m；⑶拉出值一般为±200mm。
3.锚段关节⑴锚段长度一般为300m；⑵采用膨胀接头；。
4.刚柔过渡段隧道外承力索在隧道洞口下锚。
接触线通过切槽式汇流排夹持，通过三跨悬挂后锚固。
刚柔过渡安装图二、汇流排和接触线(一)准备工作1.工具序号 名称 规格型号 单位 数量1 作业车 台 12 工具包 个 23 扭力扳手 根据需要携带配套套筒 把 24 钢卷尺 5m 把 15 水平尺 600mm 套 16 接触网多功能测量仪 套 17 安全工具8 防护工具2.材料序号 名称 规格型号 单位 数量 1 电力复合脂 Kg 12 专用螺栓 根据需要携带相应型号套 若干3 毛巾 张 若干（二）工艺标准1.汇流排表面不得有裂纹，不得扭曲变形，表面光洁无缺损、毛刺、污迹、腐蚀。
汇流排2.汇流排沿线路按近似正弦波布置，无明显折角。
汇流排的平面应与轨平面平行，即汇流排断面对称中轴线应垂直于该处轨面连线，偏斜角不应大于1°。
3.加强夹紧力汇流排用于刚性悬挂刚柔过渡处安装。
加强夹紧力汇流排3.汇流排中间接头既起机械连接作用，又起电气连接作用。
连接件的接触面清洁干净，两端汇流排在接头处应对接平直，当对接缝不能全封闭时，应保证下端密闭。
接头紧固件齐全，螺栓朝向为一正一反交替布置，紧固力矩见附件一。
中间接头4.汇流排中间接头避免处于或靠近跨中。
中间接头连接缝至汇流排定位线夹的距离不小于200mm。
采用外包接头时，则外包接头端头与汇流排定位处弹性线夹边缘距离不小于200mm。
5.接触线应可靠嵌入汇流排内。
接触线与汇流排的接触面应均匀涂有电力复合脂，在锚段内无接头、硬弯。
附加悬挂检修作业指导书
附加悬挂检修作业指导书钢丝套子/单滑轮组/水平尺/单绳/力矩扳手/链条式紧线器/卡线器/手锤/钢卷尺/钢丝刷/接触网多功能检测仪作业工具零配件〔螺栓、螺母、垫片、开口销等〕/φ4.0 镀锌铁线/铝绑扎线/并沟线夹/砂纸/ 防腐油/同材质线索/双耳楔形线夹/双环杆/耐张线夹/抹布/中性清洗剂/清水作业材料安全风险 1.复线区段V 型停电局部更换线索时，必需加装旁路线，防止穿越〔感应〕电流。
卡控 2.同杆架设不同馈线设备时，需同时停电进展检修。
关键五色1.红色：安全关键；2.橙色：检测修技术标准；3.蓝色：关键工艺掌握；4.绿色：材料、图要工具预备及使用；5.黑色：作业工程、作业流程、作业时间。
素附加悬挂检修作业流程图作 检修 作业预备业 检修检修 检查 架空 清扫 开 加强线回流 绝缘始线地线子1. 工具：钢丝套子/单滑轮组/水平尺/单绳/力矩扳手/链条式紧线器/卡线器/手锤/ 钢卷尺/钢丝刷/接触网多功能检测仪2. 材料：在跳线卡箍处 零配件〔螺栓、螺母、垫片、开口销等〕/φ4.0 镀锌铁线/铝绑扎线/并沟 区段 线夹/砂纸/防腐油/同材 加装质线索/双耳楔形线夹/双 旁路环杆/耐张线夹/抹布/中 线性清洗剂/清水使用力矩 用单股本线绑 用抹布蘸清水对绝缘子脏污处进展擦拭清扫作业流程 6步 掌握工料使用 9项 掌握复线 使用手锤 扳手铝线 线扎两处；跳 力矩扳手 绑扎；回 线肩架与腕臂 及各种材 流线在悬 间接地跳线中 料挂点处设 间处缠绕直径置护线条为80mm 弹簧圈3圈安全关键掌握检修技术5项附加导线的材质和截面积应满足通过的最大电流和规定的机械强度安全系数附加导线张力和弛度符合安装曲线的要求附加导线接头及损伤技术标准符合相关标准附加导线不得跨越顶为易燃材料的建物；对耐火屋顶的筑物也要尽量避开越，假设必需跨越时其距建筑物的距离符合附加导线对地及相互距离的最小安全规定，且跨越跨距内不得有接头断股和补强标准一、工具材料工具：钢丝套子/单滑轮组/水平尺/单绳/力矩扳手/链条式紧线器/卡线器/手锤/钢卷尺/钢丝刷/接触网多功能检测仪。
10kV架空线路弧垂调整作业指导书
10kV 架空线路弧垂调整作业指导书
1合用范围
本作业指导书合用于广西电网公司所属各供电公司管辖范围内所有10kV 架空线路弧垂调整工作。
2引用文献
中华人民共和国劳动法
中华人民共和国安全生产法
DL409-1991 电业安全工作规程（电力线路部分）
SD292-1988 架空配电线路及设备运营规程
Q/CSG 1 0002-2023 架空线路及电缆安健环设施标准
Q/GXD 205.15－2023 广西电网公司配电运营管理标准
广西电网公司输电、配电、变电检修作业防高空坠落安全防护规则
3作业准备
3.1人员配备
（注: 工作人员人数根据工作量及工作任务具体情况定。
）3.2工器具
（注: 工器具的数量根据工作量及工作任务具体情况定。
）3.3消耗材料
4安全风险及预控措施
5备注: 上表中空白处应根据现场危害辨识后相应补充其他风险及预控措施。
6 作业流程
作业流程见图1
办理开工手续及各项措施攀登杆塔验电、悬挂接地线解开扎线
图1 作业流程图
7作业项目、方法及标准
7 检修记录
10kV架空线路弧垂调整检修记录卡见附录A。
8 回顾与改善
本作业指导书由供电局线路运营维部门（所）针对执行情况按照每年一次进行总结回顾, 并提出改善或修订意见报本局生产技术部汇总后上报广西电网公司生技部修编。
附录A
10kV架空线路弧垂调整检修记录卡。
电力施工定位装置及悬挂调整安全操作规程模版
电力施工定位装置及悬挂调整安全操作规程模版1. 入场前准备工作- 所有工作人员必须佩戴个人防护装备，包括安全帽、防护眼镜、防护手套、防护鞋等。
- 确保施工区域内没有可燃和易爆物品，并进行必要的防火措施。
- 检查电力施工定位装置的设备是否完好，并进行必要的维护和检修。
2. 安全操作规程- 在使用电力施工定位装置前，必须对其进行检查和测试，确保使用正常和安全。
- 安装和悬挂电力施工定位装置时，必须按照相关标准和规定进行操作，并确保牢固可靠。
- 悬挂调整电力施工定位装置时，必须保持平衡和稳定，防止装置倾斜或摇晃。
- 在施工过程中，严禁擅自更改或调整电力施工定位装置的位置和高度。
- 施工人员必须随时保持警觉，注意周围环境和安全状况，及时发现和处理安全隐患。
- 严禁在电力施工定位装置上乱丢杂物或进行其他危险行为，保持工作区域的整洁和安全。
3. 紧急情况处置- 在发生紧急情况时，所有工作人员必须立即停止工作，迅速撤离现场，并按照紧急预案进行处置。
- 如遇到设备故障或事故导致电力施工定位装置失效或不稳定，必须立即报告相关负责人，并采取相应的措施进行修复或更换。
4. 日常检查和维护- 对电力施工定位装置进行定期检查和维护，确保其正常运行和安全可靠。
- 检查装置的固定件和连接件是否松动，及时进行紧固和调整。
- 清洁装置表面和附件，防止灰尘和杂物积累影响使用效果。
- 定期对电力施工定位装置进行检测和测试，确保其定位精确和准确性。
5. 后续工作- 施工结束后，对电力施工定位装置进行拆卸和清理，确保不影响正常使用和其他工作。
- 将电力施工定位装置妥善存放，并进行必要的维护保养，以延长使用寿命。
总结：以上是关于电力施工定位装置及悬挂调整的安全操作规程模版，应根据实际需求进行相应的调整和完善。
在施工过程中，必须严格遵守相关规定和操作规程，确保工作的安全和顺利进行，同时也要保护自己和他人的生命财产安全。
挂篮施工作业指导书(20页)[优秀范本]
挂篮施工作业指导书一、挂蓝安装挂篮由主构架、底模架、前上横梁、内外模板、行走及锚固系统等组成主构架:主构架是挂篮的主要承重部分,由两片三角形桁架及联结系和门架组成。
桁架的构件均用2 [30b组焊而成,为便于安装和运输,节点处均采用栓接。
底模架及底模板:1、底模架底模架的纵梁是用[14b和[10组焊而成的桁架式结构,桁高1.2m,桁架长6.94m,每套挂篮共有5片底模架,两端支承在前、后横梁上；底模架与横梁间通过螺栓连接。
底模架的前后横梁由2[40b组焊而成,挂篮的前后吊点均设在前后横梁上,前横梁设2个吊点,后横梁设2个吊点。
2、底模底模可用墩身大块钢模和新做的小块钢模板拼装而成,下垫180×160×6500mm 的方木,底模板和方木用铁丝固定在纵梁上,以便脱模和固定。
底模安装到位后,整体面板焊接固定。
为使箱梁端部张拉、立模时操作方便,底模架前端设置平台,周围用栏杆保护,栏杆高1m,采用∠50×50×5焊接在底模前横梁上,设两道φ16钢筋水平杆。
腹板纵向预应力束张拉时,可用一手扳葫芦利用挂篮主桁架悬挂吊篮进行作业。
底模架后横梁上悬挂3个吊篮,以便进行底板混凝土表面的整修,人员上下通过在外侧模顶端焊接爬梯上下。
前上横梁:前上横梁由2I45b和钢板组成的桁架组成,联结于主构架前端的节点处,将两片桁架连成整体,上布8个吊点,其中2个吊点通过吊带吊底模架,4个吊点吊外侧模,2个吊点吊内模。
前上横梁上应加设栏杆,栏杆结构同底模前横梁,以便调整吊带时防护。
钢吊带:1、前吊带前吊带2根,由150×36mm和150×2021一块及两块16Mn钢板用销子联结而成,调节孔间距为100mm,可满足1#梁段至10#梁段梁高变化的需要。
前吊带下端与底模架前横梁连接(销接),上端支承在主构架前上横梁上,每根吊带用两个LQ32手动千斤顶及扁担梁悬吊。
2、后吊带后吊带亦采用150×36mm的16Mn钢板制成, 亦设置间距为100mm的调节孔,用两个LQ32千斤顶及扁担和垫梁支承在已浇注好梁段底板上。
作业指导书常见16个问题点及对策
作业指导书常见16个问题点及对策作业指导书常见有16个问题点，只有有效避免，作业指导书价值才能真正显现出来。
1.纸上谈兵，想当然地做出一份作业指导书问题：编写作业指导书的人坐办公室内，凭借想象，依据格式编出作业指导书。
对策：应深入现场，对比现场实际作业，必要时应开展必要测量工作。
2.作业规定远不及员工实际作业方法便捷问题：员工认为作业指导书不够实用。
对策：确保作业指导书的实用性，并对员工开展培训或宣贯。
3.作业指导书缺乏清晰的图示问题：缺乏图示。
对策：设计作业指导书格式，专门留有图示版块。
对作业关键点辅以清晰图示。
4.作业指导书卖弄“专业词汇”问题：生僻难懂的专业词汇。
对策：尽量避免使用生僻词汇以及避免使用英文专有名词。
5.作业指导书上工艺参数不严谨问题：参数不严谨，导致理解或执行存在偏差。
如保温半小时左右，“左右”二字可能带来执行上的困惑。
对策：参数设置或描述明确，减少理解上的差异。
6.作业指导书与其他文件有冲突问题：作业指导书与关联文件-质量控制计划、检验计划、程序文件等，有要求不一致的地方，使人莫衷一是。
对策：当更新其中一份文件中，需同步更新关联文件，消除不一致现象。
7.未及时根据员工意见更新作业指导书问题：员工作为作业指导书使用者，提出的意见，未得到响应。
对策：给员工及时反馈，若意见正确，应更新；若不正确，应对员工做出解释。
8.作业指导书主要给客户看，而非员工作业指导用问题：作业指导书有图有格式，但实质内容差，其目的主要给来访的客户看。
对策：作业指导书的第一用途是指导员工作业，不可本末倒置。
9.作业指导书藏于“高楼”之上，未充分发挥其作用问题：有作业指导书，可能现场不好悬挂等因素，现场并没有使用。
对策：以合适方式张贴或悬挂作业指导书，使作业员工现场方便参考。
10.作业指导书过于啰嗦，一般作业指导书就一页纸，有些企业作业指导书一连好多页问题：作业指导书格式过于繁琐，一份简单作业就有好多页的作业指导书。
输电线路更换导线及弧垂调整作业指导书
四、输电线路更换导线作业指导书1 目的规范输电线路更换导线的作业方法，提高施工质量,保证更换导线的施工安全。
2 适用范围适用于运管公司所属各单位各类电压等级输电线路更换导线施工作业。
3 引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时,所示版本均为有效.所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。
《架空送电线路运行规程》《电力安全工作规程》《110 一500kv 架空电力线路施工及验收规范》《电力建设施工机具设计基本要求》《跨越电力线路架线施工规程》《超高压架空输电线路张力架线施工工艺导则（试行）》《中华人民共和国国家标准电工术语架空线路》4 支持性文件《架空送电线路施工手册》《电力线路工程技术标准规程应用手册》《供电企业技术标准实用全书》《高压送电线路架线施工技术措施》《架空线路施工检修现场规程》5 技术术语5.1 张力放线使用张力机，使导线在展放中承受一定的张力,在空中牵引.5.2 耐张段输电线路中两相邻耐张杆塔之间所包含的线路段。
5。
3 弧垂导线两悬点连线上的任意一点到架空导线间的垂直距离称该点弧垂.通常所说的弧垂是指与导线两悬点连线平行的架空导线切线间的垂直距离.5.4 画印紧线时在满足弧垂要求后,在导线表面上挂点处的相应位置所作的印记。
将导线通过夹具及钢绳与地面锚桩或地锚连接，使用紧线器把张力转移到细绳和地锚上的一种作业方法。
5。
6 跨越架跨越施工时在交叉跨越的地方所搭设的具有一定高度脚手架。
6 安全措施6.1 对于需停电的作业6。
1.1 按电业工作规程规定正确填写和签发工作票。
6。
1.2 按电业工作规程规定及时送交办理工作票。
6。
1。
3 按电业工作规程规定及时送交办理工作许可手续。
6。
1。
4 当线路停电后，应认真验明确无电压，并在工作地段两端挂设接地线后方可登杆作业。
6。
2 放、紧线和撤线作业时应严防抽伤6.2.1 放、紧线工作，应制定安全技术组织措施计划，并经局有关部门和总工程师批准。
3接触悬挂指导书
5.5.7.5中心锚结绳两端与承力索各用2个线夹连接，绳 头伸出线夹100—150mm。 5.5.7.6中心锚结线夹应安装牢固，直线上应保持铅垂状 态；曲线上与接触线的倾斜度一致。 5.5.7.7中心锚结处的接触线高度比两侧吊弦点高出0— 20mm。 5.5.7.8防窜式中心锚结的防窜绳两端各用2个线夹连接， 线夹间距30—50mm，绳头伸出线夹20—50mm。 6 重点控制事项 6.1 严格执行群体作业、专人防护制度，作业人员必须 服从防护员指挥，一旦来车能及时撤离线路，防止发生 车辆伤害；
