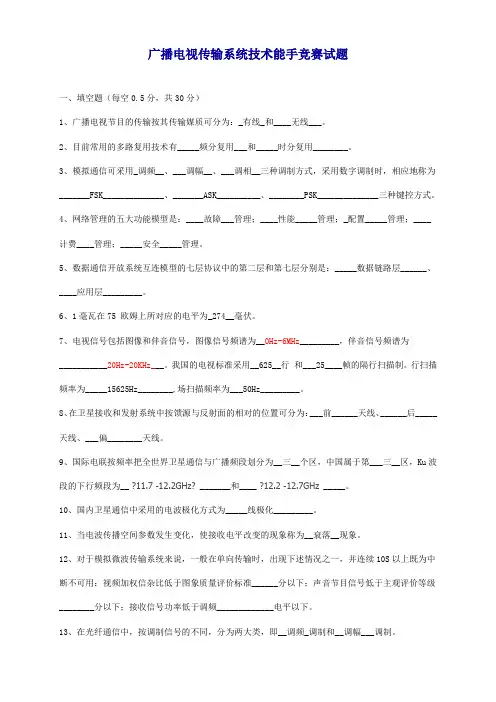

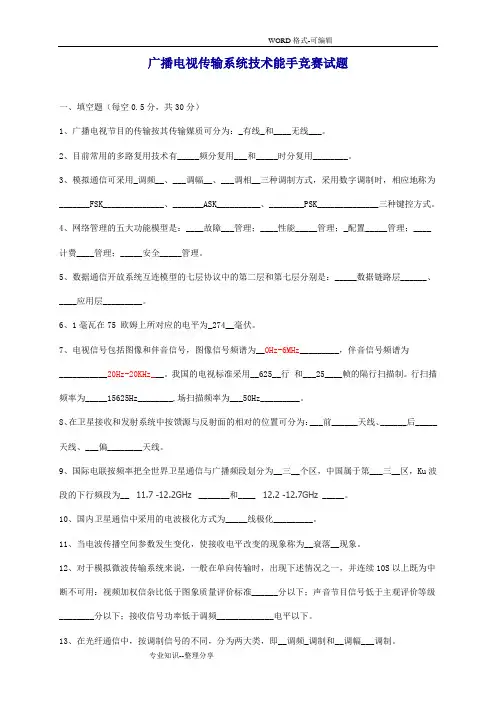

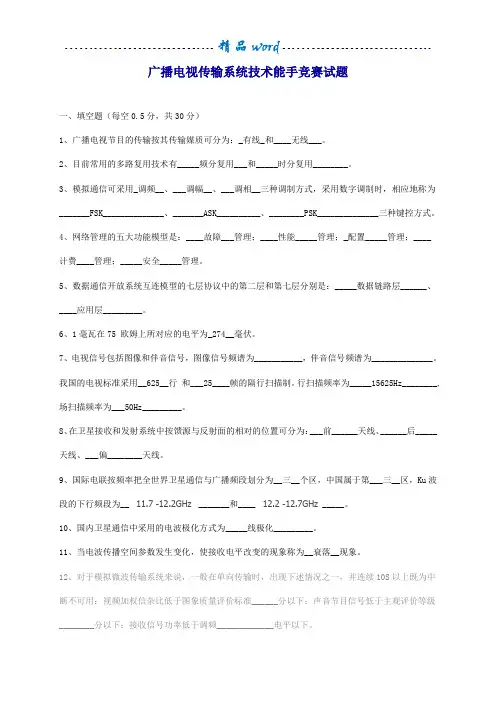

广播电视传输系统技术能手竞赛试题一、填空题（每空0.5分，共30分）1、广播电视节目的传输按其传输媒质可分为：_有线_和____无线___。
2、目前常用的多路复用技术有_____频分复用___和_____时分复用________。
3、模拟通信可采用_调频__、___调幅__、___调相__三种调制方式，采用数字调制时，相应地称为_______FSK______________、_______ASK__________、________PSK______________三种键控方式。
4、网络管理的五大功能模型是：____故障___管理；____性能_____管理；_配置_____管理；____计费____管理；_____安全_____管理。
5、数据通信开放系统互连模型的七层协议中的第二层和第七层分别是：_____数据链路层______、____应用层_________。
6、1毫瓦在75 欧姆上所对应的电平为_274__毫伏。
7、电视信号包括图像和伴音信号，图像信号频谱为___________，伴音信号频谱为______________。
我国的电视标准采用__625__行和___25____帧的隔行扫描制。
行扫描频率为_____15625Hz________,场扫描频率为___50Hz_________。
8、在卫星接收和发射系统中按馈源与反射面的相对的位置可分为：___前______天线、______后_____天线、___偏________天线。
9、国际电联按频率把全世界卫星通信与广播频段划分为__三__个区，中国属于第___三__区，Ku波段的下行频段为__ 11.7 -12.2GHz _______和____ 12.2 -12.7GHz _____。
10、国内卫星通信中采用的电波极化方式为_____线极化_________。
11、当电波传播空间参数发生变化，使接收电平改变的现象称为__衰落__现象。
12、对于模拟微波传输系统来说，一般在单向传输时，出现下述情况之一，并连续10S以上既为中断不可用：视频加权信杂比低于图象质量评价标准______分以下；声音节目信号低于主观评价等级________分以下；接收信号功率低于调频_____________电平以下。
13、在光纤通信中，按调制信号的不同，分为两大类，即__调频_调制和__调幅___调制。
14、光纤特性主要包括__光学_____特性、___机械____特性、__传输___特性以及温度特性。
15、网络的噪声系数Nf定义为：在一定条件下（标准室温，匹配状态）网络____输入端信噪比____与___输出端信噪比__的比值。
16、在多路微波（MMDS）分配系统中模拟传输用____VSB-AM__方式调制,数字传输用____QAM_____方式调制。
17、通信网络的拓扑形式有__星形______、___环形__、___树状___、网状、总线形。
18、SDH网络是一个把___支路信号__复接，__线路传输__和__信号交换_功能融为一体的传输网，它由统一的网管系统对不同的网元进行管理，可以很方便的进行___在线监测__、___动态维护__。
19、光传输距离受__光功率_______和____传输介质______两种因素的影响。
20、对G.652光纤，1310nm工作波长窗口为___1310_______窗口，一般设计时只需考虑_________受限距离即可。
21、在IPoverSDH网中，IP数据包直接在SDH光缆网上运行，这就需要把IP包映射进SDH的帧结构。
一共需要两个步骤：一是__将IP包经过码速调整装入相应的标准容器__,二是__加入相应的通道开销__。
22、广播电视技术维护工作的总方针是____不间断、高质量、即经济、又安全。
二、选择题（共15分，每题1分，可选多项）1、光缆按其缆芯结构可分为____ABCD___________等类型。
A 层绞式B 管架式C 束管式D 带状式2、光纤选用原则应重点考虑____C D________。
A 工作波长B 衰减C 非线性D 色散3、在SDH传输网中，以下几种从时钟的工作模式、精度最高的模式是___B____。
A 同步保持模式B 跟踪同步模式C 内部自由振荡模式4、最通用的映射工作方式______D________。
A 字节同步浮动模式B 字节同步锁定模式C 比特同步锁定模式D 异步映射浮动模式5、抛物面天线的增益和主瓣宽度的变化规律是____D_________。
A 天线频率越高，增益越高，主瓣变宽；B 天线频率越高，增益越低，主瓣变窄；C 天线馈源的方向性越高，增益越低，主瓣变窄；D 天线口面越大，增益越高，主瓣变窄；6、根据广播电视中心和台站电气工作安全规程（GY63－89），保护线应酌情选用接地或接零方式，但两者不能混接。
用于高压设备接地装置的接地电阻应不大于10Ω，高低电压设备共用的接地电阻应不大于_____D_______。
A 1ΩB 2ΩC 3ΩD 4Ω7、75%的彩条是___C_____。
(A)(B)(c)8、在测量卫星地球站上行系统的三阶互调指标时，是在工作通道的输入端送入一个与工作频率同频的单载波信号，同时还送入一个与工作频率相差___5__MHz的单载波信号，两信号幅度___相等___。
A、2;B、 3；C、5；D、7；E、 10；F、不相等；G、相等9、接收天线的等效噪声温度反映了天线接收到的噪声功率的大小，天线的仰角越大其等效噪声温度____C________。
A、越大B、不变C、越小10、在地球磁场的作用下，电离层为各向异性介质。
因此，经电离层反射之后的电波为_____D______。
A、线极化波B、垂直极化波C、圆极化波D、椭圆极化11、在微波通信中，通常采用频率分集来防止_______A_____。
A、波导型衰落B、反射衰落C、吸收衰落D、大雨衰落12、CCIR关于分量编码的建议，在演波室数字电视4:2:2等级的编码中，两个色差信号的取样频率为_____B_______。
A 、 4.43MHzB 、 6.75MHzC 、 13.5MHzD 、 5.6MHz13、数字微波的中继方式（即中继站形式）可分为三种：基频转接中继、中频转接中继、射频转接中继。
这三种中继方式中，___B_______属于再生型中继方式，_____C______属于非再生型中继方式；_____A______中继方式噪声积累最小。
A 、基频转接B 、中频转接C 、射频转接D 、视频转接14、SDH 网元指针连续调整原因为____A____。
A.该网元节点时钟与网络时钟出现频差B.该网元节点时钟与网络时钟出现相差C.该网元处在SDH/PDH 边界处D.该网元时钟工作处于保持模式15、SDH 组网图如下：A 至C 之间的业务占用线路上第48个时隙，那么B 到C 之间的业务可占用线路上第48时隙的组网类型有_C_。
A.单向通道保护环B.双向通道保护环C.双向复用段保护环D.单向复用段保护环三、简答题（20分，每题4分）1、广播电视技术系统的主要环节。
1）节目制作2）节目播出3）节目传送4）节目发射5）节目接收6）节目监测2、简述模拟和数字信号传输的优缺点。
模拟信号指幅度的取值是连续的（幅值可由无限个数值表示）。
时间上连续的模拟信号连续变化的图像（电视、传真）信号等，时间上离散的模拟信号是一种抽样信号，数字信号指幅度的取值是离散的，幅值表示被限制在有限个数值之内。
二进制码就是一种数字信号。
二进制码受噪声的影响小，易于有数字电路进行处理，所以得到了广泛的应用。
1．模拟通信模拟通信的优点是直观且容易实现，但存在两个主要缺点。
（1）保密性差模拟通信，尤其是微波通信和有线明线通信，很容易被窃听。
只要收到模拟信号，就容易得到通信内容。
（2）抗干扰能力弱电信号在沿线路的传输过程中会受到外界的和通信系统内部的各种噪声干扰，噪声和信号混合后难以分开，从而使得通信质量下降。
线路越长，噪声的积累也就越多2．数字通信（1）数字化传输与交换的优越性①加强了通信的保密性。
②提高了抗干扰能力。
数字信号在传输过程中会混入杂音，可以利用电子电路构成的门限电压（称为阈值）去衡量输入的信号电压，只有达到某一电压幅度，电路才会有输出值，并自动生成一整齐的脉冲（称为整形或再生）。
较小杂音电压到达时，由于它低于阈值而被过滤掉，不会引起电路动作。
因此再生的信号与原信号完全相同，除非干扰信号大于原信号才会产生误码。
为了防止误码，在电路中设置了检验错误和纠正错误的方法，即在出现误码时，可以利用后向信号使对方重发。
因而数字传输适用于较远距离的传输，也能适用于性能较差的线路。
③可构建综合数字通信网。
采用时分交换后，传输和交换统一起来，可以形成一个综合数字通信网。
（2）数字化通信的缺点①占用频带较宽。
因为线路传输的是脉冲信号，传送一路数字化语音信息需占20?64kHz的带宽，而一个模拟话路只占用4kHz带宽，即一路PCM信号占了几个模拟话路。
对某一话路而言，它的利用率降低了，或者详它对线路的要求提高了。
②技术要求复杂，尤其是同步技术要求精度很高。
接收方要能正确地理解发送方的意思，就必须正确地把每个码元区分开来，并且找到每个信息组的开始，这就需要收发双方严格实现同步，如果组成一个数字网的话，同步问题的解决将更加困难。
③进行模/数转换时会带来量化误差。
随着大规模集成电路的使用以及光纤等宽频带传输介质的普及，对信息的存储和传输，越来越多使用的是数字信号的方式，因此必须对模拟信号进行模/数转换，在转换中不可避免地会产生量化误差。
3、简述微波通信的主要特点。
微波、多路、接力是微波通信的最基本的特点。
数字微波还有以下特点1.抗干扰性强，整个线路噪声不累积2.保密性强，便于加密3.器件便于固态化、集成化，设备体积小、耗电少4.便于组成综合业务数字网4、什么是宽带IP网。
所谓宽带IP网就是一个运行实时业务时能保证服务质量(QoS)的IP网。
其交换机、中继通信线路、用户终端都是宽带化的，通常中继线带宽为几至几十Gbps，接入带宽为1～100Mbps。
各种宽带多媒体业务可以直接在宽带IP网上运行，这种宽带IP网是一个真正的综合业务网，它可以提供数据、语音、视频综合传输业务，可以为企事业单位宽带接入因特网。
5、请画出我国使用的SDH复用结构四、计算题（15分）1、已知：亚洲2号5A转发器供五个省，以SCPC方式使用，为避免互调干扰，回退功率为3dB，该星在中国的EIRP S =39dBW，下行附加损耗为1.4dB，广西的下行频率为3806MHz，接收天线噪声温度为40K，高频头噪声温度为20K；求：广西下行接收天线为3米（天线增益为39.3dB）时的高频头输入端载噪比[C/T]。
