红外测温枪方案规格

便携式红外线测温仪测试标准
便携式红外线测温仪的测试标准主要包括以下参数：
1. 测温范围：通常红外线测温仪的测温范围在-50℃～300℃之间，也有一
些高端的仪器可以达到更宽的范围，如-100℃～500℃。

2. 测量精度：一般来说，红外线测温仪的测量精度应该在±1℃左右，高端
仪器的精度更高，可以达到±℃。

3. 响应时间：红外线测温仪的响应时间应该在毫秒级别，以便快速地获取温度信息。

4. 测量距离系数：红外线测温仪的测量距离系数通常在30:1到100:1之间，也有一些高端仪器可以达到更高的距离系数。

5. 瞄准方式：红外线测温仪应该具有高精度的瞄准器，以便准确地指向目标区域。

6. 发射率调整：红外线测温仪应该能够根据不同的目标材料自动或手动调整发射率，以获得更准确的温度测量结果。

7. 环境温度范围：红外线测温仪应该能够在一定的环境温度范围内正常工作，以确保测量的准确性和稳定性。

总的来说，便携式红外线测温仪的测试标准主要包括测温范围、测量精度、响应时间、测量距离系数、瞄准方式、发射率调整和环境温度范围等方面。

红外测温仪标准
一、精度
精度是红外测温仪的重要指标之一，表示测温仪的测量结果与实际温度之间的误差。

根据不同的应用场合，对精度的要求也不同。

一般来说，工业用红外测温仪的精度应优于±0.5℃。

对于一些高精度的应用场合，如科学研究、医学诊断等，精度应更高。

二、测量范围
测量范围是指红外测温仪能够测量的最高和最低温度范围。

测温仪的测量范围应满足实际应用的需求，同时应考虑到被测目标的大小、距离、环境温度等因素。

一般来说，工业用红外测温仪的测量范围在-50℃到1100℃之间。

三、重复精度
重复精度是指多次测量同一目标时，测温仪的测量结果之间的误差。

对于一些需要重复测量的应用场合，如质量检测、过程控制等，重复精度是衡量红外测温仪性能的重要指标之一。

一般来说，工业用红外测温仪的重复精度应优于±
0.2℃。

四、空间分辨率
空间分辨率是指红外测温仪对被测目标的空间细节的敏感程度。

对于一些需要测量目标表面细节的应用场合，如科学研究、材料分析等，空间分辨率是衡量红外测温仪性能的重要指标之一。

一般来说，工业用红外测温仪的空间分辨率应优于1℃/像素。

五、瞬时响应时间
瞬时响应时间是指红外测温仪对被测目标的温度变化做出反应的速度。

对于一些需要测量快速温度变化的应用场合，如热流密度、动态温度等，瞬时响应时间是衡量红外测温仪性能的重要指标之一。

一般来说，工业用红外测温仪的瞬时响应时间应小于100毫秒。

医疗器械产品技术要求编号：医用红外体温计1.产品型号/规格及其划分说明1.1产品型号/规格RF-TW-011.2 划分说明RF TWJ 01表示系列号仪器代码企业代码1.3软件1.3.1软件名称：医用红外体温计软件1.3.2软件型号：TWJO1-A1.3.3软件发布版本：TWJ01-A1.3.4命名规则：（1- ”主版本号子版本号阶段版本号构建(2) "TWJ01-A"为主版本号，属于“重大增强类软件更新”。

TWJ01为产品型号代码，代表用于人体的额头部位的非接触式体温测量：A为主体程序号，版本由A到Z。

“1”为子版本号，属于“轻微增强类软件更新”。

(3) 第二位为子版本号，属于“轻微增强类软件更新”，当功能有一定的增加或变化时更新。

第三位为阶段版本号，属于“纠正类软件更新”，当进行缺陷修复或一些小变动、不涉及功能性的改变时更新。

第四位属于“构建”，为程序修改时间。

1.4医用红外体温计的基本参数1.4.1显示装置:液晶显示屏；1.4.2产品尺寸：145mm*80mm*4mm (长*宽*高) ；1.4.3重量：120g；1.4.4电源电压：DC3V。

1.5医疗器械分类本产品属于07-03生理参数分析测量设备。

2. 性能指标2.1外观与结构2.1.1外形应端正，表面应光亮整洁，不得有锋棱、毛刺、破损和变形。

2.1.2控制面板上文字和标志应准确、清晰、牢固。

2.1.3控制和调节机构应灵活可靠，紧固件无松动。

2.1.4功能键应有明确的标记、指示。

2.2温度测试范围医用红外体温计温度显示范围为32.0℃-42.9℃。

2.3最大允许误差2.3.1在35.0℃~42.0℃的温度显示范围内，最大允许误差±0.2℃。

2.3.2在35.0℃~42.0℃的温度显示范围外，最大允许误差±0.3℃。

2.4抗跌落性医用红外体温计在正常使用时从垂直距离为1m高处以三次不同起始姿态自由跌落到一硬质表面上后应符合2.3.1的要求。

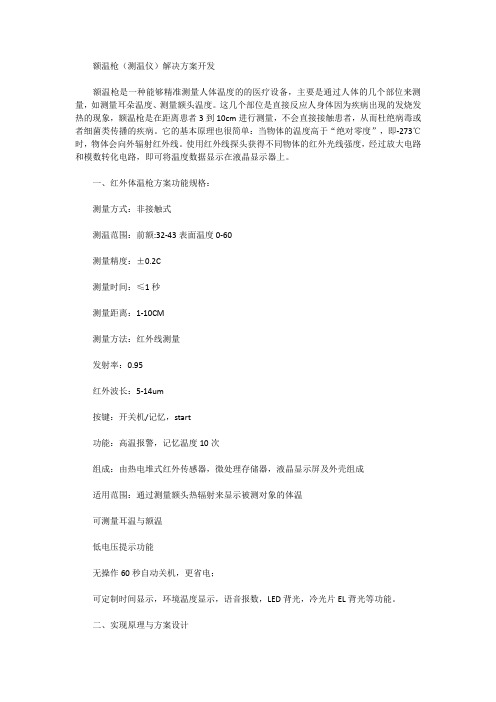

额温枪（测温仪）解决方案开发额温枪是一种能够精准测量人体温度的的医疗设备，主要是通过人体的几个部位来测量，如测量耳朵温度、测量额头温度。

这几个部位是直接反应人身体因为疾病出现的发烧发热的现象，额温枪是在距离患者3到10cm进行测量，不会直接接触患者，从而杜绝病毒或者细菌类传播的疾病。

它的基本原理也很简单：当物体的温度高于“绝对零度”，即-273℃时，物体会向外辐射红外线。

使用红外线探头获得不同物体的红外光线强度，经过放大电路和模数转化电路，即可将温度数据显示在液晶显示器上。

一、红外体温枪方案功能规格：测量方式：非接触式测温范围：前额:32-43表面温度0-60测量精度：±0.2C测量时间：≤1秒测量距离：1-10CM测量方法：红外线测量发射率：0.95红外波长：5-14um按键：开关机/记忆，start功能：高温报警，记忆温度10次组成：由热电堆式红外传感器，微处理存储器，液晶显示屏及外売组成适用范围：通过测量额头热辐射来显示被测对象的体温可测量耳温与额温低电压提示功能无操作60秒自动关机，更省电；可定制时间显示，环境温度显示，语音报数，LED背光，冷光片EL背光等功能。

二、实现原理与方案设计（1）热电堆传感器热电堆传感器是额温枪方案的核心传感器，其原理是利用塞贝克效应（Seebeck effect，又称作第一热电效应，是指由于两种不同电导体或半导体的温度差异而引起两种物质间的电压差的热电现象。

）通常，热电堆传感器的工作温度范围和灵敏度为5～90mV/）。

（2）MCU处理器由于热电堆传感器传感器的灵敏度为5～90mV/，这种毫伏级别的信号可以通过MCU 的AD检测到，并计算出对应的温度。

（如果传感器的灵敏度更小比如1mV左右，也先通过精密运算放大器进行放大后再交由MCU检测）。

此时，还要注意到去除环境温度的影响，例如上述方案图中有环境温度采集器，当热点堆传感器采集到人体温度后，还需要通过算法去除环境温度的干扰。

芯鼎盛额温枪项目方案用户手册1、概述测温方案：使用芯鼎盛XDS901芯片作为主控，采用红外温度传感器采样人体温在LCD液晶屏显示温度值，带５０次记忆存储，风鸣开关，华氏度/摄氏度切换，四按键功能键盘，组成医用/家用额温枪方案，该产品可用于医用/家用日常测量人体温度使用，采用两节7号干电池3Ｖ低功耗供电，方便用户更换电池，方便携带，操作简单。

可切换人体/物体探测两种模式，并自动记忆方便随时查看最近的测温记录，校准时自动保存校准数据，并在下次启动时使用已校准的数据而无需每次校准，本产品测量精度高、测温快速、环境适应性强，操作简单，使用方便。

图1 红外线额温枪项目方案产品图2、应用范围该方案应用在红外线额温枪产品上，对于不同的外壳壳料，只需做板型修改和配合，可以搭配到不同壳料中，使用7号干电池工作，方便客户使用。

3、规格参数本控制板规格参数如下，建议在具体产品中使用时参照执行：表1 产品参数表本规格参数仅作参考，具体部分参数将会根据具体客户项目有变化。

4、工作原理红外线额温枪工作原理图从以上框图中可看出，此方案分别有红外探测模块，盘键功能选择模块，显示模块，风鸣器提示音和ＭＣＵ主控控制模块组成，方案功能原理如下：5、模块设计5.1 电源模块本方案采用两节7号干电池供电，由于干电池的性质，电池电量减少后，电压下降，由于电压的降低对系统的信号处理以及MCU 的ADC 采样等都不利，同时兼顾最大限度的使用电池电量。

两节干电池提供3Ｖ供电电源，红外探头采样信号，经运放放大１０００倍后，ＭＣＵ设置内部基准２Ｖ，换算出探头ＶＴ值，和ＮＴＣ温境温度值，插入医用涵数计算式公式，计算得出准确的测温值，再由单片机，发送显示数据，到ＬＣＤ驱动芯片，驱动ＬＣＤ显示所测值，同时键盘可选择的采样结果，功能切换，开关风鸣器等组成一个完整的人体测温系统。

5.2 传感器模块本方案传感器模块采用红外热电堆传感器，适用于人体测温，兼顾高灵敏度和高稳定性的新型红外热电堆传感器，采用优化的芯片结构设计和高精度NTC热敏电阻，可以满足所有红外非接触式测温应用。

红外测温仪参数
红外测温仪是一种非接触式温度测量仪器，通常用于测量高温或不易接近的物体的表面温度。

其参数包括：
1. 测量范围：指红外测温仪可以测量的温度范围，一般从-50℃到1000℃不等。

2. 精度：指红外测温仪的测量精度，一般为±2%或±1℃，具体取决于不同产品的规格。

3. 响应时间：指红外测温仪的测量响应时间，一般为1秒以内。

4. 分辨率：指红外测温仪的温度分辨率，即可以测量的最小温度差，一般为0.1℃或0.01℃。

5. 发射率：指红外测温仪用于计算表面温度时所需的参数，一般为0.95或0.98，不同材料的发射率也有所不同。

6. 显示方式：指红外测温仪的温度显示方式，一般为数码显示或液晶显示。

7. 功能：指红外测温仪的附加功能，如数据记录、峰值保持、报警等。

总之，选择适合自己需求的红外测温仪需要根据以上参数进行综合考虑。

- 1 -。

红外体温计方案——PCBA芯片方案红外体温计采用了热电堆式,利用塞贝克效应,将收集到的红外线光信号转化为电信号，再经过放大等处理，按内部的算法校正后再显示屏幕上输出具体温度值，能快速准确地测量人体体温。

红外体温计广泛应用于医疗、卫生、商业和家庭等领域，是疫情防控中不可或缺的重要设备。

一、红外体温计方案功能参数1、测温范围：刖额:32-43℃,表面温度0-6C)C；2、测量距离:1-3CM；3、测量方式：红外探测式；4、功能：发烧报警功能，报警阀值用户可调；5、电池容量：4000mAh；6、显示屏显示：4位LED数字显示屏，实时显示测量温度；7、按键设置功能，方便用户对红外体温计额进行操作设置，有测量模式/校准/关闭电源等；8、报警设定：温度过高报警，当环境温度达到或超过设定温度时，红外体温计显示屏显示红光，并蜂鸣器长鸣；9、电池电量百分比显示当前剩余电量，方便用户查看剩余电量；二、红外体温计结构组成红外体温计采用电池供电，对系统功耗要求苛刻，ZHW3548在低功耗和性能方面表现突出，做为本方案的主控MCU。

控制板电路主要由主控，红外温度传感器，LCD,按键，电池等组成。

1、红外温度传感器：用于采集人体或物体表面的温度，红外体温计一般距离在额头l-3cm处进行测量，采集到的数据经过信号放大电路进行放大后传到处理器进行处理。

2、MCU微处理器：对红外温度传感器传输的数据进行处理，对于模拟式的传感器，需要添加A/D转换电路，将模拟信号转换为数字信号，再给MeU处理；对于数字式的温度传感器，可以直接给MCU进行处理。

3、显示屏：通常由MCU控制，用于显示温度数据。

4、按键模块：用于模式切换，可在测量物体、测量额头、测量颈部等模式下进行切换，按键可以自定义，可以做开机键，系统复位键等。

5、蜂鸣报警器：报警模块，通过设置正常的温度区间，当体温超过上限或者低于下限时，蜂鸣器会发出蜂鸣声报警，提示体温异常。

6、晶振电路：用于MCU微处理的时钟，提供震荡源。

医疗器械产品技术要求编号：红外体温计技术要求1产品型号/规格及其划分说明1.1型号规格及组成HC-T 2101.2规格型号划分说明HC - T 210I ।--------------------- 规格--------- 产品型号T 代表：temperature产品型号前缀公司缩写1.3产品组成HC-T 210红外体温计主要是由采集单元、显示单元、供电电路、测量电路和塑料壳体组成。

软件版本为V1.00。

1.4产品功能非接触式高精确度测量；自动数据保持及自动关机；自动选择量程，分辩力为0.1 ℃；带背光的LCD显示；超温提示；低电量提示。

2性能指标2.1正常工作条件2.1.1环境温度：16℃〜35℃；2.1.2相对湿度：W85%；2.1.3大气压力：70kPa〜106kPa；2.1.4电源电压：DC9V碱性电池（6F22）2.2温度显示范围温度显示范围为35.0℃~42.0℃。

2.3最大允许误差2.3.1规定的温度显示范围内最大允许误差本产品在35.0℃~42.0℃的温度显示范围内，最大允许误差±0.2℃；2.3.2最大允许临床重复性临床重复性不超过±0.3℃;2.4抗跌落性本产品在正常使用时从垂直距离为1m高处以三次不同起始姿态自由跌落到一个硬质表面上后应符合2.3.1的要求。

2.5模式本产品具有“体温”和“体表”两种模式，模式可切换。

“体表”模式具有手动修正功能。

2.6指示单元2.6.1分辨力本产品显示分辨力为0.1℃ 。

2.6.2显示本产品液晶显示屏上显示的数值高度应至少为4mm。

2.6.3提示功能a）自检模式：本产品在正常开机后应进入自检模式，开机显示“HC”助温度显示范围提示：当温度＜35.0℃时出现提示“LO”；当温度＞42℃ 时出现提" HI”c）测量状态提示：液晶显示屏上面显示“SCAN”，表示正在测量。

液晶显示屏上面显示“HOLD”，表示测量结果锁定。

额温枪设计方案、供应链、检测知识大全01红外额温枪新冠肺炎的突然爆发，给全球数个产业链的增长都带来了负面影响。

但疫情也让平时需求量稳定的防疫物资突然成了紧俏商品，比如口罩、酒精、消毒水。

当下，许多城市的企业已经吹起了复工的号角，额温枪也成为了新的紧俏产品。

返岗生产很重要，防控措施不能少。

除了戴口罩之外，体温筛查也成为疫情控制的一道重要防线。

通过发现体温异常人员，采取及时发现、及早隔离等措施，能够有效防止疫情的扩散。

目前人流密集的各交通关口、车站、医院、住宅小区、超市、企事业单位等等场所都在用这种红外额温枪进行体温测量。

02体温检测工具分类体温检测工具分接触式和非接触式两类：接触式：（1）玻璃体温计（水银体温计）：是最常见的体温计，它可使随体温升高的水银柱保持原有位置，便于使用者随时观测；（2）电子体温计：利用某些物质的物理参数（如电阻、电压、电流等）与环境温度之间存在的确定关系，将体温以数字的形式显示出来。

非接触式：红外线体温检测仪（额温枪、耳温枪等）：通过测量耳朵鼓膜或额头的辐射温度，非接触性地实现对人体温度的测量。

传统的接触式体温计，其测试时间过长、设备需与患者接触，大范围适用时存在交叉感染的风险，不适用于公共场合的快速筛查。

额温枪这一非接触式测温仪器，成为疫情防控的重点物资。

和家里日常用的水银体温计、电子体温计不同，“额温枪”根据人体发射的红外线辐射能来测定体温，所以也被称作手持红外体温检测仪。

03红外额温枪拆解分析为了更好的了解红外额温枪的技术原理，首先我们来拆解一下这种额温枪，了解其内部结构，拆开后我们会发现，其核心技术在于红外传感器和主控板部分；红外额温枪结构图▽红外额温枪拆解内部结构分析▽04红外额温枪技术原理一切温度高于零度（-273.15℃）的物体都在不停地向周围空间发射红外能量。

其辐射特性、辐射能量的大小、波长分布等都与物体表面温度密切相关。

反过来,通过对物体自身辐射的红外能量的测量，便能准确地测定它的表面温度，这就是红外辐射测温的机理。
