十二道全自动分析心电图机技术参数病人输入部输入阻抗50MΩ以上耐分极电压±550mV以上标准敏感度 10mm/mV±2%信噪比100 dB以上周波数特性0.05~~150H Z-3dB以上/波形数据处理部M样品比例 500sample/s(输入部8000sample/s)交流电滤波器 50/60/HZ切换高截止点滤波器75/100/150H ZEMG过滤器 25/35H Z时间常数 3.2s以上*显示部显示屏对角5.7英寸LED彩色液晶显示屏，同步显示12导联每导联2.5秒的ECG波形记录部记录通道 3,4,6,12通道记录速度 5,10,12.5,25,50mm/s*ECG分析12导联心电信号同步采集，最新ECAPS12C分析软件可提供5种判断类型和200种以上病例分析结果和分析数据。
并附带诊断指南，方便医生诊断。
*记录方式手动/自动的记录方式可分别设置不同的打印通道，能记录12导联、6导联、3+1导联、3导联心电波形。
数据储存本机可储存心电图报告数据40份*节律记录长时间节律导联记录和周期记录，在记录常规心电图中，如发现异常心律，可自动完成1或3节律导联的1分钟波形记录(节律导联可任选)。
*滤波噪音水平能在屏幕上显示并用实线或虚线打印在心电图报告上。
回顾功能能在自动记录状态下设定10—24秒心电图打印方式，仪器能进行实时记录心电波形或通过“回顾”键记录按此键之前10—24秒的心电波形，让使用者能记录清晰、稳定的心电波形(在实时记录中，当使用者在屏幕上发现异常波形后，按“回顾”键就能将屏幕上观察到但已过去的心电波形记录在记录纸上)。
*可进行R–R间期，二阶梯实验，负荷后测试。
*符合最新国际电工协会IEC60601–2参招心电图机必须符合以上功能要求(开标时须携带生产厂家授权书及彩页说明书)。
该技术参数供应商应加盖公章随询价单一块以密封形式递交。

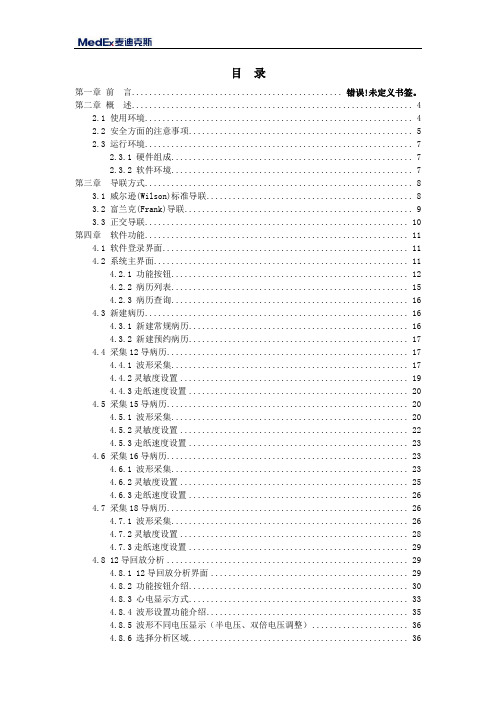

目录第一章前言............................................... 错误！未定义书签。
第二章概述. (4)2.1 使用环境 (4)2.2 安全方面的注意事项 (5)2.3 运行环境 (7)2.3.1 硬件组成 (7)2.3.2 软件环境 (7)第三章导联方式 (8)3.1 威尔逊(Wilson)标准导联 (8)3.2 富兰克(Frank)导联 (9)3.3 正交导联 (10)第四章软件功能 (11)4.1 软件登录界面 (11)4.2 系统主界面 (11)4.2.1 功能按钮 (12)4.2.2 病历列表 (15)4.2.3 病历查询 (16)4.3 新建病历 (16)4.3.1 新建常规病历 (16)4.3.2 新建预约病历 (17)4.4 采集12导病历 (17)4.4.1 波形采集 (17)4.4.2灵敏度设置 (19)4.4.3走纸速度设置 (20)4.5 采集15导病历 (20)4.5.1 波形采集 (20)4.5.2灵敏度设置 (22)4.5.3走纸速度设置 (23)4.6 采集16导病历 (23)4.6.1 波形采集 (23)4.6.2灵敏度设置 (25)4.6.3走纸速度设置 (26)4.7 采集18导病历 (26)4.7.1 波形采集 (26)4.7.2灵敏度设置 (28)4.7.3走纸速度设置 (29)4.8 12导回放分析 (29)4.8.1 12导回放分析界面 (29)4.8.2 功能按钮介绍 (30)4.8.3 心电显示方式 (33)4.8.4 波形设置功能介绍 (35)4.8.5 波形不同电压显示（半电压、双倍电压调整） (36)4.8.6 选择分析区域 (36)4.8.7 心拍放大与微调 (36)4.8.8 诊断 (37)4.9 15导回放分析 (38)4.9.1 15导回放分析界面 (38)4.9.2 功能按钮介绍 (39)4.9.3 心电显示方式 (42)4.9.4 波形设置功能介绍 (44)4.9.5 选择分析区域 (44)4.9.6 心拍放大与微调 (45)4.9.7 诊断 (45)4.10 16导回放分析 (46)4.10.1 16导回放分析界面 (46)4.10.2 功能按钮介绍 (47)4.10.3 心电显示方式 (50)4.10.4 波形设置功能介绍 (52)4.10.5 选择分析区域 (52)4.10.6 心拍放大与微调 (52)4.10.7 诊断 (53)4.11 18导回放分析 (54)4.11.1 18导回放分析界面 (54)4.11.2 功能按钮介绍 (55)4.11.3 心电显示方式 (58)4.11.4 波形设置功能介绍 (58)4.11.5 选择分析区域 (58)4.11.6 心拍放大与微调 (59)4.11.7 诊断 (59)4.12 打印 (60)4.12.1 快速打印 (60)4.12.2 常规打印 (62)4.13 快速心电 (62)4.14 新建检查 (62)4.15 编辑病历 (63)4.16 合并病历 (63)4.17 接收病历 (64)4.17.1 接收远程病历 (64)4.17.2 接收本地病历 (65)4.17.3 接收情况 (65)4.18 传输病历 (66)4.18.1 远程传输 (66)4.18.2 发送情况 (66)4.19 心向量回放分析 (67)4.20 频谱心电回放分析 (68)4.21 高频心电回放分析 (70)4.22 心率变异回放分析 (71)4.23 权限与审核 (72)4.24 系统设置 (72)4.24.1 基本设置 (72)4.24.2 分析设置 (73)4.24.3 打印设置 (73)4.24.4 数据库设置 (75)4.24.5 管理员设置 (75)4.24.6 工程师设置 (76)4.24.7数据维护 (77)第五章常见问题及解答 (78)第二章概述2.1 使用环境1.产品名称：十二导同步心电分析系统2.产品型号：MECG-200型3.产品分类：a)按电击防护分类，本产品属于Ⅱ类BF型设备；b)按有害进液防护分类，本产品属于不防进液的密封设备；c)按工作制分类，本产品属于连续运行的设备。

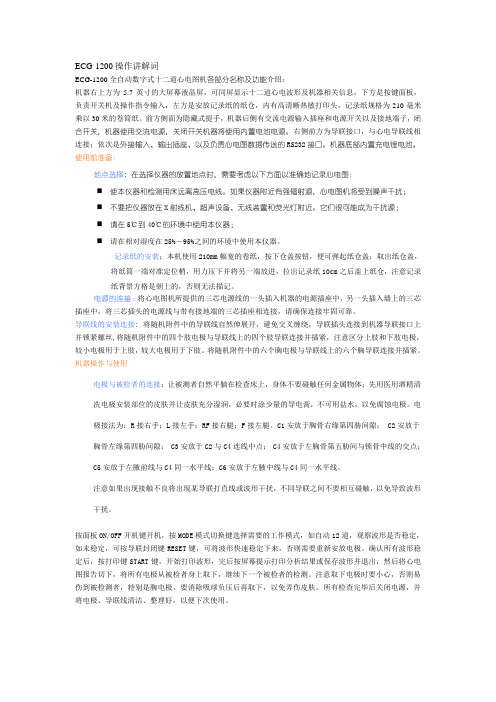

ECG-1200操作讲解词ECG-1200全自动数字式十二道心电图机各部分名称及功能介绍：机器右上方为5.7英寸的大屏幕液晶屏，可同屏显示十二道心电波形及机器相关信息，下方是按键面板，负责开关机及操作指令输入，左方是安放记录纸的纸仓，内有高清晰热敏打印头，记录纸规格为210毫米乘以30米的卷筒纸。
前方侧面为隐藏式提手，机器后侧有交流电源输入插座和电源开关以及接地端子，闭合开关，机器使用交流电源，关闭开关机器将使用内置电池电源。
右侧前方为导联接口，与心电导联线相连接；依次是外接输入、输出插座、以及负责心电图数据传送的RS232接口。
机器底部内置充电锂电池。
使用前准备：地点选择: 在选择仪器的放置地点时，需要考虑以下方面以准确地记录心电图：⏹使本仪器和检测用床远离高压电线。
如果仪器附近有强辐射源，心电图机将受到噪声干扰；⏹不要把仪器放在X射线机、超声设备、无线装置和荧光灯附近。
它们很可能成为干扰源；⏹请在5℃到40℃的环境中使用本仪器；⏹请在相对湿度在25%－95%之间的环境中使用本仪器。
记录纸的安装；本机使用210mm幅宽的卷纸，按下仓盖按钮，便可弹起纸仓盖；取出纸仓盖，将纸筒一端对准定位梢，用力压下并将另一端放进，拉出记录纸10cm之后盖上纸仓，注意记录纸背景方格是朝上的，否则无法描记。
电源的连接：将心电图机所提供的三芯电源线的一头插入机器的电源插座中，另一头插入墙上的三芯插座中，将三芯插头的电源线与带有接地端的三芯插座相连接，请确保连接牢固可靠。
导联线的安装连接:将随机附件中的导联线自然伸展开，避免交叉缠绕，导联插头连接到机器导联接口上并锁紧螺丝,将随机附件中的四个肢电极与导联线上的四个肢导联连接并插紧，注意区分上肢和下肢电极，较小电极用于上肢，较大电极用于下肢。
将随机附件中的六个胸电极与导联线上的六个胸导联连接并插紧。
机器操作与使用电极与被检者的连接：让被测者自然平躺在检查床上，身体不要碰触任何金属物体；先用医用酒精清洗电极安装部位的皮肤并让皮肤充分湿润，必要时涂少量的导电膏，不可用盐水，以免腐蚀电极。
信号发生器使用说明书一、产品简介信号发生器是一种用于产生不同频率、波形和幅度的电信号的仪器设备。
它广泛应用于电子测试、通信、音频、视频等领域。
本说明书将详细介绍信号发生器的主要功能和使用方法，帮助用户正确使用该设备。
二、产品特点1. 多功能：信号发生器支持产生多种不同波形的信号，包括正弦波、方波、三角波等，满足不同测试需求。
2. 宽频范围：信号发生器具有宽广的频率范围，可根据需要调节频率大小，适应不同的应用场景。
3. 高精度：信号发生器能够提供高精度的信号输出，保证测量结果的准确性。
4. 便携式设计：信号发生器采用便携式设计，方便用户携带和操作。
三、使用方法1. 连接电源：将信号发生器插头插入供电插座，确保电源稳定。
2. 连接信号输出：使用适当的连接线将信号发生器的输出端与被测试设备的输入端连接。
3. 设置参数：根据实际需要，通过仪器面板上的菜单和按钮设置所需的频率、波形和幅度。
4. 信号发生器启动：按下仪器面板上的启动按钮，信号发生器开始工作，并输出指定参数的信号。
5. 测试结果：通过被测试设备接收到的信号，观察和记录测试结果。
四、操作注意事项1. 信号发生器只能在干燥的室内环境中使用，避免与水和潮湿环境接触。
2. 使用前请确保信号发生器和被测试设备的电源都已关闭，避免操作中的电子干扰。
3. 在调节参数或更换连接线时，请先关闭信号发生器，以避免误操作造成损坏。
4. 在使用过程中，应注意信号发生器的工作状态，及时调整参数以满足测试需求。
5. 使用完毕后，请及时关闭信号发生器和被测试设备的电源。
五、故障排除以下是一些常见故障及可能的解决方法：1. 无信号输出：请检查是否正确连接了信号输出和被测试设备，确保所有线缆连接紧密。
2. 信号不稳定：请检查输入电源是否稳定，排除电源波动的可能性。
3. 参数调节不准确：请检查是否正确操作仪器面板上的按钮和菜单，确保参数设置正确。
六、维护保养1. 定期检查仪器面板和连接线是否有损坏，如发现问题请及时更换。
十二道自动分析心电图机基本技术参数产品名：心电图仪(十二道自动分析心电图机)频率响应：0.05Hz-150Hz(+0.4/-3 dB)标准灵敏度：10mm/mV, 误差≤±5%时间常数：≥3.2秒滤波器：低通滤波、肌电滤波、交流滤波、基线抑制滤波显示和记录显示方式：≥7"可翻转彩色液晶显示屏，有解析结果屏幕显示功能，有长达3分钟的同屏12道心电波形冻结功能显示分辨率：800*480显示导联数：同屏12导联，≥5s显示内容：系统菜单、心电波形、心率、导联名称、走纸速度、增益、滤波器、日期、患者信息、测量信息、工作模式、标记等多道生理记录仪基本技术参数1、计算机系统：CPU：双核3.0、内存大于等于2G、硬盘大于等于2000G。
2、前置放大器:总通道数≥32个通道3、心内增益控制：1、2、5、10、20、40、100、200、400mm/mv 多档可选4、前置放大器到计算机的信号传输：光纤传输;5、低通滤波器(Hz)IECG：200、400、600、800、1200 Hz; SECG：20、30、100Hz高通滤波器(Hz)IECG：0.4、20、30、40、60、80、100Hz; SECG：0.056、具有2道有创压力监测，满足冠脉造影压力监测。
7、单个心内插板的电极插孔数达到≥32个。
心电监护仪基本技术参数1、触摸显示屏：≥12英寸高精密彩色触摸屏，分辨率≥1200*800;2、监测参数：12导联心电/呼吸、血氧饱和度/脉搏、无创血压。
可选配升级双有创压、单体温、PICCO连续心排、麻醉气体和经皮气体等的高级监测。
3、监护仪标配≥23种心律失常分析，含房颤分析功能，QT及QTc连续测量分析，实时显示数值，并能够设置报警极限;4、血氧饱和度监测具有防运动、低灌注的血氧饱和度监测技术, 提供灌注指示。
5、无创血压监测：需提供听诊法和动脉内法的双参考点校正。
具有≥ 4种监测模式：除手动、自动、快速测量外，还具有序列测量模式6、ST-环状图分析系统，可动态观察ST段变化趋势，心肌缺血定位;7、具有双有创压力监测功能, 具备测量所有有创压力功能，并能以相应的标识分别注明。
十二导联全自动分析心电图机（原装进口）一、12导联同步显示ECG波形，中／英文显示操作在5.6英寸的LCD显示器中，能同步显示12导联或12导联＋节律ECG波形及有关资料，中／英文显示操作。
二、交直流电两用。
三、ECG分析12导联心电信号同步采集，且ECAPS12C分析软件根据5种判刑断类型和241种病例给出分析结果和分析数据。
四、数据储存功能使用存储卡能至少储存1000份每份10秒的12导联ECG波形，通过接口把数据传送到计算机上（配合软件）。
五、记录方式能进行12导联、6导联、3＋1导联、3导联、长时间节律导联记录，在记录常规心电图中，如发现异常心律，可自动完成节律导联的1分钟波形记录和延伸记录。
多种的打印方式，并能在自动记录状态下设定10-24秒心电图打印方式。
仪器能进行实时记录心电图波形或通过“回顾”键记录按此键之前10-24秒的心电波形，让使用者能记录清晰、稳定的心电波形（在实时记录中，当使用者在屏幕中发现异常波形后，按“回顾”键就能将屏幕上观察的但已过去的心电波形记录在记录纸上）.可进行R-R间期，二阶梯试验，运动负荷后测试。
六、频率响应及高截止点滤波器频率响应由0.05到150Hz，可捕捉心电图中相对高频的微小波形的变化，提高记录精度.高截止点滤波有多种选择：75，100，150Hz。
其中，频率越高的滤波条件越能减小波形的失真，避免诊断的误差。
七、提供导联线及电池等配件价格，整机保修期至少三年。
便携式六道全自动分析心电图机（原装进口）一、便携式设计1.1、小型设计（机面尺寸仅A4纸大小），机身薄且重量不超过3公斤（不含电池），方便出诊或病房使用。
1.2、交直流两用，使用电池时约可完成40份病人的测量和记录。
1.3、能在空白的热敏记录纸上自动打印点格，便于使用者观察和测量。
1.4、本机至少能储存5份10秒的12导联的心电波形和其它数据，并可以通过接口传送数据到计算机上（软件实现）。
二、12导联同步分析功能使用12导联心电图同步分析软件可分析最长为24秒的心电波形。
心电信号发生器说明书简介欢迎使用心电信号发生器，该产品是长沙爱康电子有限公司研发生产的产品。
本产品可产生同步导联心电图信号，该信号可以直接被心电图机采集，以验证心电图机的工作情况，通过用户按键或软件切换，可以控制心电信号发生器输出不同的心电图信号、标准测试信号（正弦波、方波、三角波和脉冲）或任意需要的信号（型号）。
心电信号发生器分为：和二种型号，其中为基本型，为开发型，用户可以根据下述性能指标选择不同后缀的产品。
本产品可以用于心电产品研发、生产、教学、检测等场合，也可以作为电子专业的实验教学仪器使用。
性能简介：同步导联心电模拟信号产生，组波形可选；正弦波、方波、三角波和脉冲可选，它们信号可以用于电压和时间定标，参数见加一节；心率为的标准心电信号可选，它们信号可以用于心率校准，参数见加一节；种异常心电图信号可选；含、工频信号的心电波形可选；含基线漂移的工频信号的心电波形可选；内置位处理器和大容量存储器；采用位变换器，每通道按等效采样速率输出精密的心电信号；内置锂电池，充满一次电可以工作小时，有充电指示，充电时间小时；有电源电量指示灯和充电指示灯（开机状态下有指示）；可以使用香蕉头或标准电极片按扣的导联线连接本产品；采用标准打印线进行充电；性能简介：具备的所有功能；提供上位机软件，连接本产品实现开发功能；可以在上位机软件中实现心电信号发生器的面板操作；可以打开爱康电子心电图数据文件，并编辑、剪切、放大、缩小心电波形，也可以加入噪声，以便下载使用；剪切的数据可以下载到心电信号发生器中使用；可以将数据烧写到心电信号发生器的中，以便脱机使用；在烧写时，正弦波、方波、三角波和脉冲为仪器标配；为了描述方便，做如下约定：上位机软件：指运行在电脑中，对心电信号发生器实施开发的软件；仪器：指心电信号发生器；原始数据文件：指爱康电子心电图机形成的心电图文件，裁剪后使用；索引数据包：指形成的、带有索引的心电数据文件，供烧写到仪器中脱机使用；出厂默认仪器出厂默认发出下列种波形（对应仪器面板指示）。
12导联动态心电图--1概述【郭继鸿等】一、12导联动态心电图的概述(一)定义12导联动态心电图(12 lead synchronous ambulatory electrocardiogram，12导联AECG)亦称12导联同步Holter监测(12 lead synchronous Holter monitoring)；简称12导联Holter(12 lead Holter)。
系指采用12导联同步、连续、长时间(24h以上)记录动态变化的心电图。
(二)概况动态心电图的发展史，由诞生、发展、趋于完善，历经了近半个世纪。
从1957年美国物理学博士Holter首创连续记录生物电技术，即Holter技术，开发出第一代动态心电图。
1961年推出了具有临床实用价值的动态心电图仪，当时的动态心电图仪只有1个监测导联(一通道)；20世纪60～70年代监测导联增加到了2个，描记出二通道动态心电图：1987年监测导联增加到了3个(三通道)，描记出三通道动态心电图；1992年美国Mortara设备公司制造出世界第一台12导联(十二通道)同步AECG，继之各国的医疗仪器公司也蜂起推出第一代12导联AECG仪，在市场上面世时间较短，技术不够成熟，许多先天不足之处被暴露出来，因为衡量12导联AECG仪最基本条件为是否提供全自动12导联同步心电图。
如果连各种室早、束支阻滞、心肌梗死定位都无法打印出来确切图形和报告的话，那它就绝对不是一个真正意义上的12导联AECG仪。
有雄厚高新技术研制能力的大公司，于1997年～2001年纷纷研制出特点各异、功能齐全、自动判别更加精确的第二代12导联AECG仪，美国Mortara设备公司，现已无偿将第一代12导联AECG仪升级换代成第二代12导联AECG仪，其后又研制出遥测12导AECG仪，这是在心电信息学领域里又一大贡献。
二、12导联动态心电图仪器(一)记录器记录器是随身佩戴记录和存储心电信息的设备，是由外盒及存储器构成。
声明本公司拥有此非公开出版的说明书的版权，并有权将其作为保密资料处理。
本说明书只作为操作，保养和维修产品的参考资料。
其他人无权向他人公开此说明书内容。
本说明书包含受版权法保护的专有资料。
版权所有，未经本公司书面同意，不得对本说明书的任何部分进行照相复制、复印或翻译成其他语言。
本说明书的所有内容都被认为是正确的。
本公司对于安装错误和操作不当而造成的偶然或必然损坏不负担任何法律责任。
本公司不向其他方提供专利法所赋予的特许权。
对于违反专利法和任何第三方权利所造成的法律后果，本公司不负担法律责任。
说明书中所含的内容可以不予通知而作出变更。
目录第一部分综述 (1)第二部分安全注意事项 (3)第三部分保修规定 (4)第四部分仪器主要特点 (5)第五部分ECG1200G各界面示意图 (7)第六部分操作前基本注意事项 (10)第七部分使用仪器前的准备工作 (11)第八部分操作中注意事项 (12)第九部分记录纸的使用 (13)第十部分电极安装 (14)第十一部分仪器接地和电源的连接 (16)第十二部分电池操作注意事项 (17)第十三部分控制面板及按键说明 (18)第十四部分常见故障及排除方法 (30)第十五部分仪器维护与保养 (32)第一部分综述1.1 概述ECG1200G十二道心电图机是一种实现对12导联心电信号进行同步采集，采用热阵打印将心电波形打印输出的心电图机。
其具备以下主要功能：以手动/自动的方式记录和显示心电波形；心电波形参数的自动测量以及自动诊断；能够提示电极脱落及缺纸；可切换界面语言（中文/英文）；交直流两用供电模式；可任意选择节律导联，便于观察异常的心率；病历数据库管理等功能。
800×600点八寸屏高分辨率液晶显示；1728点宽、十二道心电波形打印。
支持按键及触摸两种方式操作，方便快捷。
1.2 主要技术指标1.2.1 环境条件运行a). 环境温度：+5℃～+35℃b). 相对湿度：≤80%c). 电源：交流: 220V，50Hz直流：14.8V，3700mAh可充电锂电池d). 大气压力：86KPa～106KPa运输和贮存a). 环境温度范围-10℃～55℃；b). 相对湿度范围≤95%；c). 大气压力范围50KPa～106KPa。

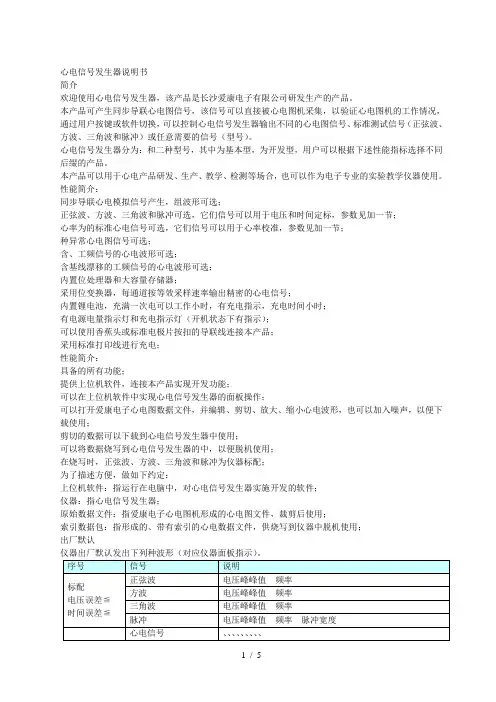

心电信号发生器说明书
一、简介
欢迎使用心电信号发生器，该产品是长沙爱康电子有限公司研发生产的产品。
本产品可产生同步导联心电图信号，该信号可以直接被心电图机采集，以验证心电图机的工作情况，通过用户按键或软件切换，可以控制心电信号发生器输出不同的心电图信号、标准测试信号（正弦波、方波、三角波和脉冲）或任意需要的信号（型号）。
心电信号发生器分为：和二种型号，其中为基本型，为开发型，用户可以根据下述性能指标选择不同后缀的产品。
本产品可以用于心电产品研发、生产、教案、检测等场合，也可以作为电子专业的实验教案仪器使用。
性能简介：
●同步导联心电模拟信号产生，组波形可选；
●正弦波、方波、三角波和脉冲可选，它们信号可以用于电压和时间定标，参数见加一节；
●心率为的标准心电信号可选，它们信号可以用于心率校准，参数见加一节；
●种异常心电图信号可选；
●含、工频信号的心电波形可选；
●含基线漂移的工频信号的心电波形可选；
●内置位处理器和大容量存储器；
●采用位变换器，每通道按等效采样速率输出精密的心电信号；
●内置锂电池，充满一次电可以工作小时，有充电指示，充电时间小时；
●有电源电量指示灯和充电指示灯（开机状态下有指示）；
●可以使用香蕉头或标准电极片按扣的导联线连接本产品；
●采用标准打印线进行充电；
性能简介：
●具备的所有功能；
●提供上位机软件，连接本产品实现开发功能；
●可以在上位机软件中实现心电信号发生器的面板操作；
●可以打开爱康电子心电图数据文件，并编辑、剪切、放大、缩小心电波形，也可以加入噪
声，以便下载使用；
●剪切的数据可以下载到心电信号发生器中使用；
●可以将数据烧写到心电信号发生器的中，以便脱机使用；
●在烧写时，正弦波、方波、三角波和脉冲为仪器标配；
为了描述方便，做如下约定：
●上位机软件：指运行在电脑中，对心电信号发生器实施开发的软件；
●仪器：指心电信号发生器；
●原始数据文件：指爱康电子心电图机形成的心电图文件，裁剪后使用；
●索引数据包：指形成的、带有索引的心电数据文件，供烧写到仪器中脱机使用；
二、出厂默认
仪器出厂默认发出下列种波形（对应仪器面板指示）。
三、控制
仪器上使用发光管指示不同的输出信号，用下述两个按键来切换信号：
●左移键：每次按键发光管左移一位，移动到最右面后折回最左面；
●上移键：每次按键发光管上移一位，移动到最上面后折回最下面；
开发型产品也可以通过上位机软件实现信号的切换。
四、电源指示
仪器上有两个指示灯指示电源状态：
电源电量：开机后该灯亮，常亮表示电量大于，电量不足时开始闪烁，约每秒闪烁一次时指示电量大约剩余，约每秒闪烁四次时指示电量剩余小于，此时应该及时充电，充电过程中
可以正常使用，但是输出信号可能会带有稍多的干扰；
正在充电：充电时亮，充电完毕后熄灭，关机时可以正常充电，但是没有指示；
以下内容适合开发型产品
一、安装上位机软件
1、本软件可以适应不同版本、不同位数的操作系统；
2、上位机软件分成两个部分：“应用程序包”和“”（驱动）；
3、安装应用程序：
●将应用程序包的内容直接拷贝到电脑硬盘上；
●直接运行“”即可；
●建议为它建立桌面快捷，以方便使用；
4、安装驱动：
●前需要注意是位还是位；
●进入“”子目录；
●如果是位操作系统，运行，如果是位操作系统，运行，并根据提示进行直到完成；
●用电缆连接电脑和仪器，安装成功的标志是在“设备管理器”中看到类似下述信息：
●如果看到的大于，应该在“设备管理器”将其修改成中的一个，修改后需要插拔电缆，让
修改生效；
二、主界面
使用电缆连接电脑和仪器，程序运行后看到如下界面：
三、联机
程序运行后会自动查找仪器，如果没有找到，可以尝试按“连接”按键，“联机”是操作软件必须的，联机成功后，窗口的标题后面加有“”（为之一）内容。
联机不成功的原因可能是：没有将仪器通过电缆连接到电脑、驱动成功没有成功安装、仪器没有开机或仪器故障。
成功联机后，如果插拔过电缆，应该重新按“连接”按键。
四、仪器控制面板
按界面右上方的“仪器面板”按键，将打开如下窗口，实现在软件中对仪器输出信号的控制。
该窗口的灯下方指示的是出厂默认输出信号类型。
五、存储器和工作方式的说明
仪器内部有的存储器和的存储器，波形输出前仪器会先把数据调入中，数据长度按索引要求设定（存储的最大长度为秒），然后按先后顺序提取数据通过位输出，当输出完最后一帧数据后，回到数据起始端再次按顺序输出，循环不断。
存储器是掉电不消失的，最多存储秒数据，被分成长度不同的多个索引数据段，仪器上电时，自动调出第一段数据（正弦波）到中，开始输出，通过按键或上位机软件选择不同的数据段后，处理器调出不同的数据到，实现波形的切换。
内不同的数据段的起始位置和长度被存储在数据索引中。
六、让仪器输出裁剪的数据
上位机软件运行后，打开原始数据文件，选择某段数据后可以加载到仪器中实现该数据的波形输出。
具体步骤为：
●打开原始数据文件：点击“打开文件”按键；
●打开后波形窗口显示原始心电图波形，窗口下方有滚动条，可以拖动波形；
●在波形窗口中按鼠标左键拖动，选择裁剪波形的起点，用红线显示，按鼠标右键拖动以选择
终点，用黄线表示，其间可以使用滚动条拖动波形显示，不影响起点和终点；
●决定起点和终点的过程中，波形窗口下方显示选择的数据长度、该长度折算成的心率（对单
周期有效）和“如果添加到后，还剩下多少空间”；
●点击“下传测试”按键，把当前裁剪的数据下载到仪器，此时仪器按该数据输出信号；
●下载前可以调整心电图波形的幅度、加工频噪声，加基线漂移等干扰信号；
●有可能下载的数据超过仪器允许的范围，此时仪器会发出如下波形（观察），通过波形窗口
上方的工具将信号的幅度减小，再次下载直到正常显示；
●因为仪器是循环输出的，裁剪波形时应该注意数据的首尾转换过程中的基线数据和心搏的连
续性；
七、烧写仪器的
对仪器的进行数据烧写的目的是：将用户自己的数据写入仪器中，掉电不消失，以便脱机使用。
方法是：先形成索引数据包文件（后缀为），一次性将该文件下载到仪器的中，下载后原来中的数据全部擦除，并写入当前的索引数据包文件。
一般步骤如下：
●点击窗口左上角的“新建”按键，确定新建索引数据包的名字；
注意：
不要使用“出厂”名称，它是出厂索引数据包文件，恢复出厂状态时需要使用；
新建索引数据包后，正弦波、方波、三角波和脉冲是标配，自动生成这些波形数据，占据索引的号位置；
●点击表格中最前面的空白行（第一次是索引），表示即将裁剪数据添加到该位置；
●按“让仪器输出裁剪的数据”的方法裁剪数据，经过下载确认满足要求；
●在表格上方的对话框内输入该索引的名称；
●点击“添加替换数据”按键，将裁剪的数据放进索引数据包文件中；
●重复上述四个步骤，分别把裁剪的数据添加到索引数据包文件中，最多添加段（对应仪器面
板的个信号指示灯）
●点击“下传数据包”按键，将新索引数据包下传到仪器中，此时的数据被更新；
注意：
形成索引数据包文件过程中，应该注意每段数据长度不能超过秒，数据包总长度不能超过秒；
写前先擦除所有的数据区，以前的所有数据将被擦除。
形成索引数据包的过程可以多次完成，下次进入程序后，按窗口左上角“数据包：”按键（是当前的数据包文件名称），选择未完成的索引数据包继续添加即可；
八、恢复出厂数据
按窗口左上角“数据包：”按键（是当前的数据包文件名称），调出“出厂”，点击“下传数据包”按键，将该索引数据包下传到仪器中，完成后中的数据恢复到出厂状态。
